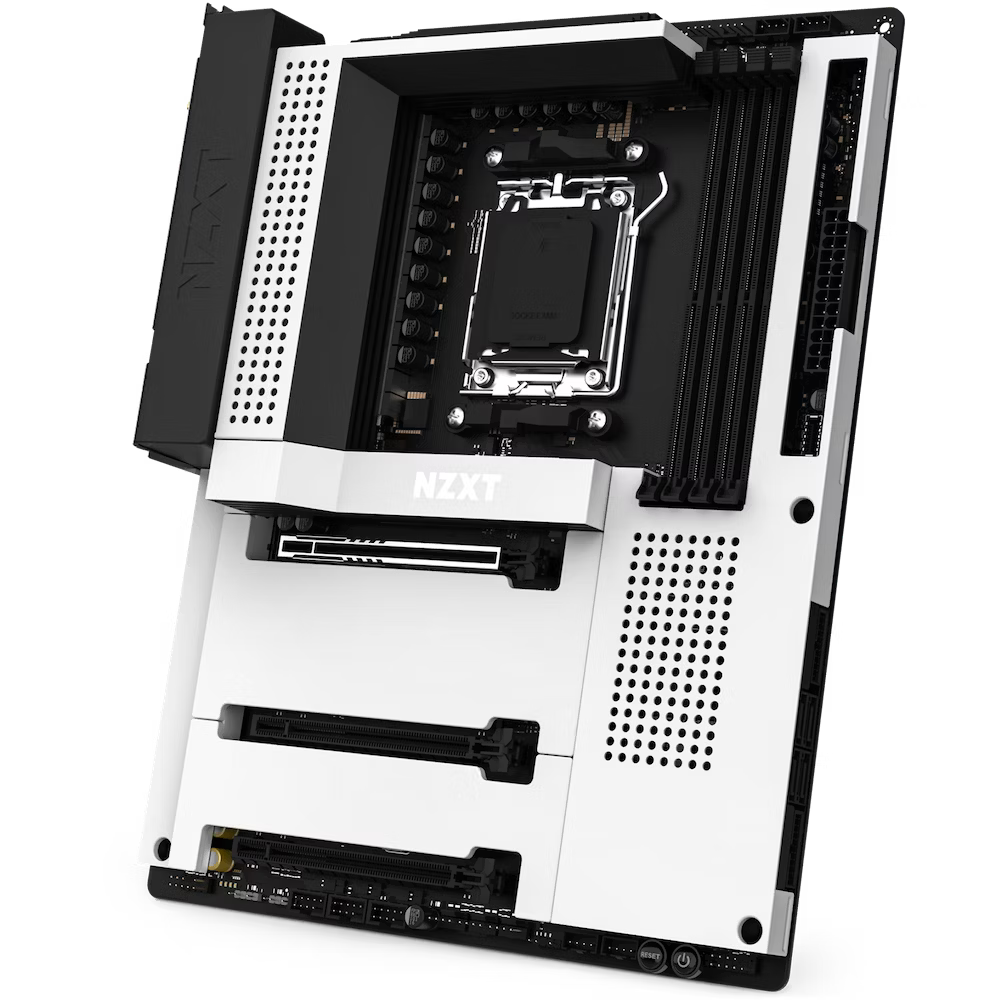

NZXT N7 B650E Guida UEFI/BIOS - Overclocking

Questa guida fornisce una panoramica di base della sezione Overclock nell'UEFI/BIOS della scheda madre NZXT N7 B650E.Nota bene: questa guida non entrerà nel dettaglio di tutte le funzioni della sezione Overclock, ma fornirà una panoramica di base delle funzioni offerte dalla scheda madre.

Per tornare alla guida principale, clicca sul link qui.

Esclusione di responsabilità

I processori AMD, compresi i chipset, le CPU, le APU e le GPU (collettivamente e singolarmente "processore AMD") sono destinati a essere utilizzati solo in base alle specifiche associate e alle impostazioni di fabbrica. L'utilizzo del tuo processore AMD al di fuori delle specifiche ufficiali AMD o delle impostazioni di fabbrica, incluso, ma non solo, l'overclocking (anche con gli strumenti forniti nell'UEFI/BIOS o tramite software di overclocking, anche se tale software è stato fornito direttamente o indirettamente da AMD o da un'entità altrimenti affiliata in qualche modo ad AMD), può danneggiare il tuo processore, comprometterne il funzionamento o le funzioni di sicurezza e/o causare altri problemi, inclusi, ma non solo, danni ai componenti del sistema (inclusa la scheda madre e i relativi componenti (ad es. la memoria)), instabilità del sistema (ad es. perdita di dati e file danneggiati), riduzione delle prestazioni del sistema, riduzione della durata del processore, dei componenti del sistema e/o del sistema e, in casi estremi, guasto totale del sistema.memoria)), instabilità del sistema (ad es. perdita di dati e file danneggiati), riduzione delle prestazioni del sistema, riduzione della durata del processore, dei componenti del sistema e/o del sistema e, in casi estremi, guasto totale del sistema.

Si consiglia di salvare tutti i dati importanti sul PC prima di intraprendere qualsiasi tentativo di overclocking. NZXT non fornisce supporto o assistenza per problemi o danni legati all'uso di un processore AMD al di fuori delle specifiche ufficiali AMD o delle impostazioni di fabbrica.

I danni causati dall'uso del processore AMD o della scheda madre NZXT B650E al di fuori delle specifiche ufficiali AMD o delle impostazioni di fabbrica della scheda madre NZXT B650E non sono coperti da alcuna garanzia sui prodotti AMD o NZXT e potrebbero non essere coperti da garanzie di altri produttori (ad esempio RAM e GPU).

Scheda Overclock

Overclock della CPU - Questa impostazione includerà i preset di overclock basati su fattori forniti da AMD.  (default: Auto)

Frequenza DRAM - Se si seleziona [Auto], la scheda madre rileverà il modulo o i moduli di memoria inseriti nella scheda madre e assegnerà una frequenza appropriata in base alla profilazione della memoria stessa (valore predefinito: Auto)

Configurazione del profilo DRAM - Questa sezione ti permetterà di caricare le impostazioni EXPO/XMP dai profili della memoria onboard, oltre a permetterti di overcloccare la memoria oltre le sue specifiche.

• Impostazione del profilo DRAM - Questa impostazione non include solo la selezione automatica del profilo, ma ti permette di selezionare qualsiasi profilo onboard come AMD EXPO e le impostazioni XMP o DOCP. (default: Auto)

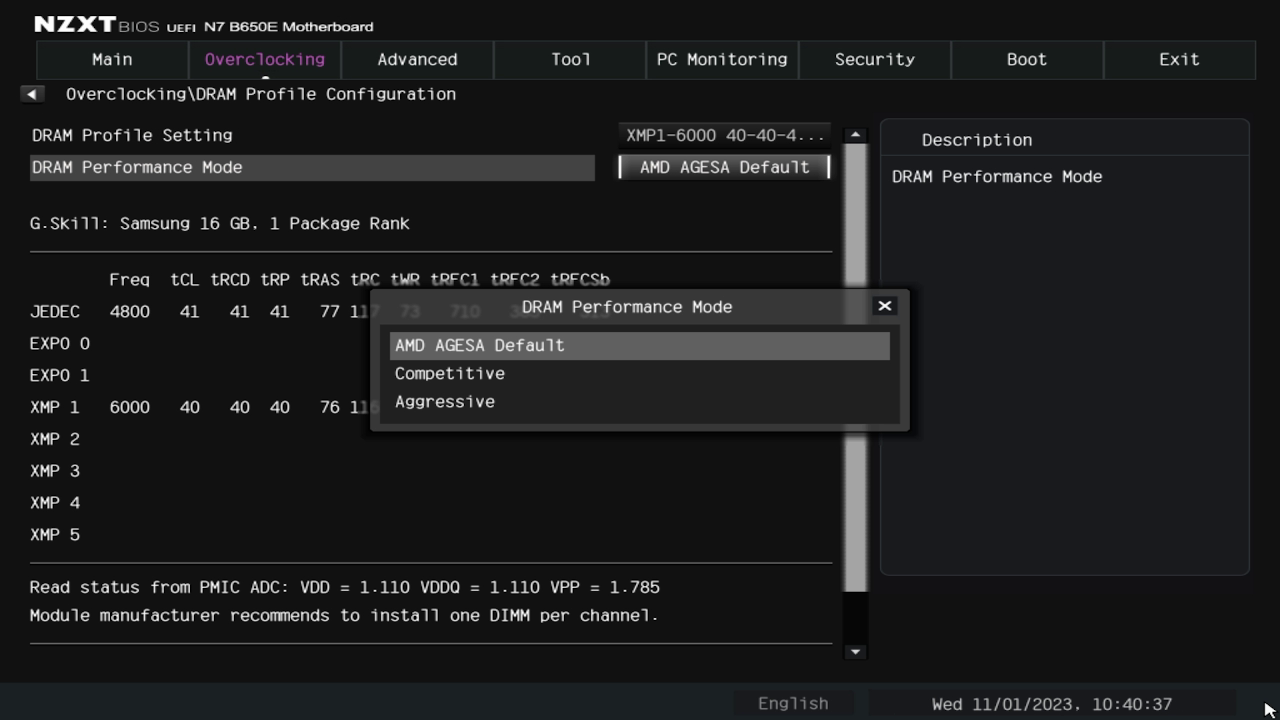

• Modalità prestazioni DRAM - Questa impostazione include i modificatori per la precedente opzione di impostazione del profilo DRAM. Tieni presente che l'attivazione di queste impostazioni può aumentare il limite di potenza della RAM e può comportare una riduzione della durata della memoria.Competitivo fornirà un overclock minore, mentre Aggressivo fornirà un overclock maggiore.  (default: Auto)

Configurazione dei tempi della DRAM - Questa sezione ti permetterà di regolare manualmente i tempi della RAM installata nel tuo PC. Questo include, ma non solo, la latenza CAS (tCL), il ritardo di lettura da RAS# a CAS# (tRCDRD) e varie altre impostazioni.

• Configurazione del controllo del bus DRAM - Questa sezione include le impostazioni avanzate per la gestione dell'alimentazione della DRAM, tra cui la possibilità di abilitare o disabilitare DDR5 la modalità di spegnimento (impostazione predefinita: disabilitata) e di regolare varie impostazioni come l'impedenza ODT del processore e l'impedenza ODT della DRAM.

Controllo tensione DRAM - Questa impostazione consente di impostare la modalità di alimentazione della memoria installata. L'opzione Modalità ad alta tensione è disponibile solo se sono installate le DIMM supportate. Quando si utilizza la modalità ad alta tensione, l'intervallo superiore di VDD e VDDQ viene aumentato a 2,070V. (l'impostazione predefinita dipende dal profilo DRAM caricato).

• Tensione VDDIO (VDDIO_MEM_S3) - Questa impostazione consente di impostare la tensione utilizzata per la segnalazione della memoria, nota anche come "Tensione della memoria" o "Tensione della DRAM" (il valore predefinito dipende dal profilo DRAM caricato).
• Tensione VDD DRAM - Questa è l'impostazione principale per la tensione che va alla DRAM. Questa tensione è fondamentale per il funzionamento della memoria (il valore predefinito dipende dal profilo DRAM caricato). Per la maggior parte degli overclock, non è consigliabile superare 1,4V.
• Tensione VDDQ DRAM - Questa impostazione controlla la tensione fornita all'I/O del chip di memoria ed è generalmente provata dalla tensione VDD (l'impostazione predefinita dipende dal profilo DRAM caricato).
• Tensione VPP DRAM - Questa impostazione controlla la tensione picco-picco della memoria (il valore predefinito dipende dal profilo DRAM caricato).

Frequenza Infinity Fabric - Un'impostazione specifica per l'overclocking AMD, che ti permette di impostare la frequenza Infinity Fabric (FCLK) per il tuo sistema. Questo valore deve essere inferiore al clock di memoria (MCLK) per ottenere le migliori prestazioni nella maggior parte dei casi.

UCLK DIV1 MODE - Un'impostazione specifica per l'overclocking AMD, che consente al sistema di forzare il controller della memoria a funzionare alla stessa frequenza della memoria del sistema o alla metà di essa.

Tensione OC SoC/Uncore (VDD_SOC) - Specifica la tensione SoC/Uncore (VDD SOC) per supportare l'overclocking della memoria e dell'Infinity Fabric. VDD_SOC determina anche la tensione della GPU per i processori con grafica integrata.

Tensione VDD Misc, VDDG CCD e VDDG IOD - VDDG è l'alimentazione del percorso dati del fabric e deriva da VDDCR_MISC (VDD Misc). In caso di overclocking della memoria, potrebbe essere necessario aumentare la VDDG.

Impostazioni della tensione esterna - Questo sottomenu comprende una serie di impostazioni per la tensione di ingresso del processore.

• Tensione VDDCR_CPU
• Calibrazione linea di carico VDDCR_CPU
• Tensione VDDCR_SOC
• VDDCR_SOC Calibrazione della linea di carico
• Tensione VDD_MISC
• Tensione PCH 1,05V
• Tensione VDD_MISC_S5
• 1.tensione 8VSB

Modalità Overclock (Velocità Bus) - Questa impostazione consente all'utente di modificare la modalità Overclock del PC. Un avvertimento: Quando si overclocca il bus PCIe, si overcloccano anche i controller PCI, SATA e USB, il che può causare gravi instabilità o guasti.Assicurati di installare e aggiornare il sistema operativo e tutti i driver necessari prima di effettuare l'overclocking (default: Auto).

Infine, avremo a disposizione alcune opzioni per salvare e caricare i profili di overclocking. Prima di iniziare un Overclock, si consiglia di salvare le impostazioni predefinite dell'utente su una chiavetta, nel caso sia necessario un reset.
