PCIe-uitbreidingskaart in H1 Case vervangen

Het vervangen van je PCIe-uitbreidingskaart is buitengewoon eenvoudig en duurt gemiddeld slechts 10-15 minuten. Voor het vervangen van dit onderdeel heb je het volgende gereedschap nodig.

- Een kruiskopschroevendraaier (Phillips nr. 1 en Phillips nr. 2)

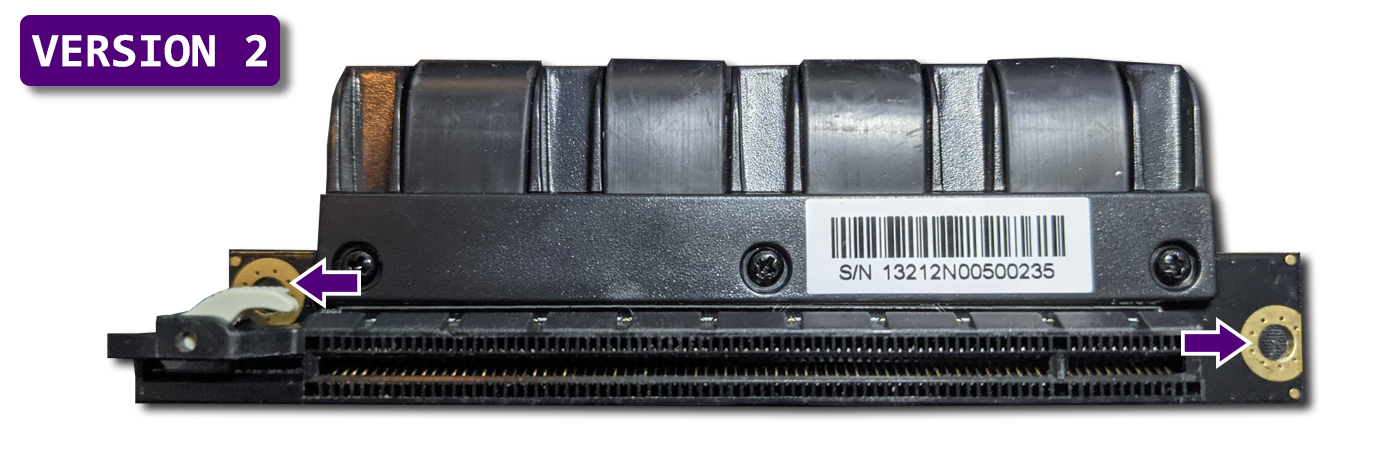

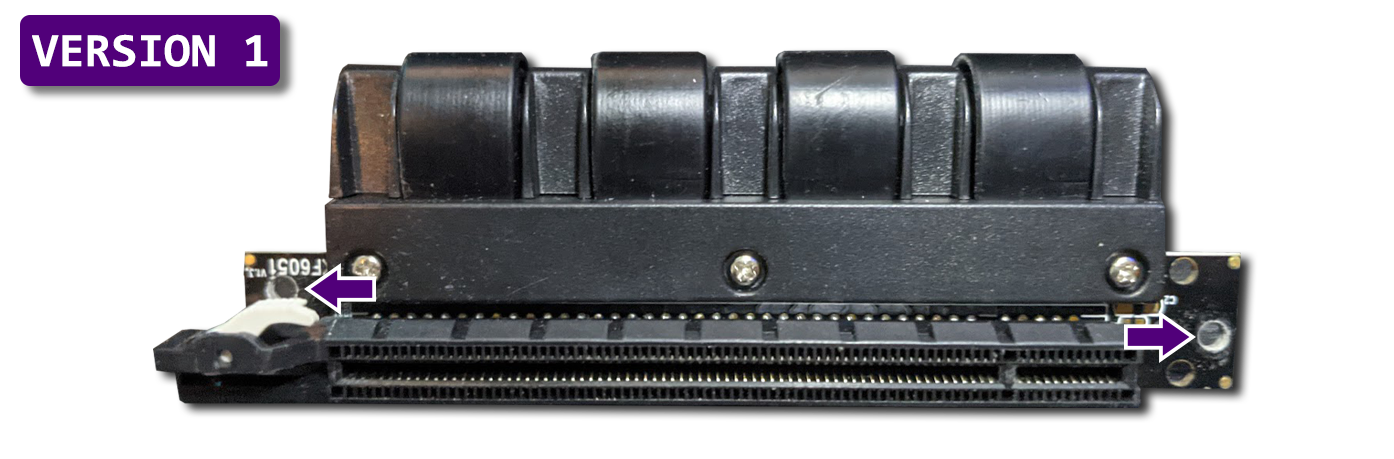

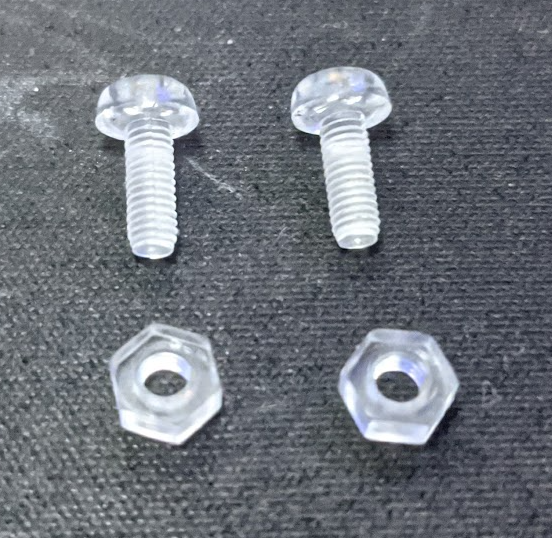

Opmerking: op dit moment zijn er twee versies van onze PCIe Riser. De versie 1-riser is onveilig voor gebruik in onze H1 vanwege een probleem met het ontwerp. Dit veiligheidsprobleem wordt op onze site via deze link behandeld. De Versie 2 Riser heeft extra aarding op de printplaat voor de schroefgaten om elektrische storingen te voorkomen. Deze twee versies zijn hieronder afgebeeld.

Voor het vervangen van de PCIe-uitbreidingskaart moet je eerst alle panelen van de case verwijderen Verwijder het voorpaneel, het achterpaneel en de bovenpanelen.

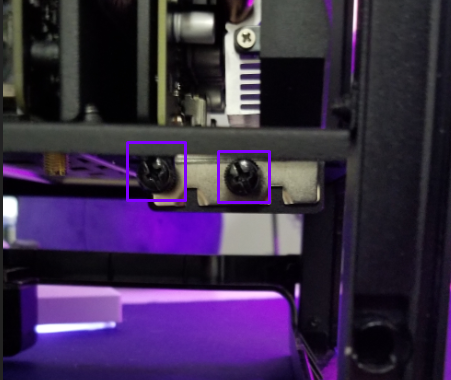

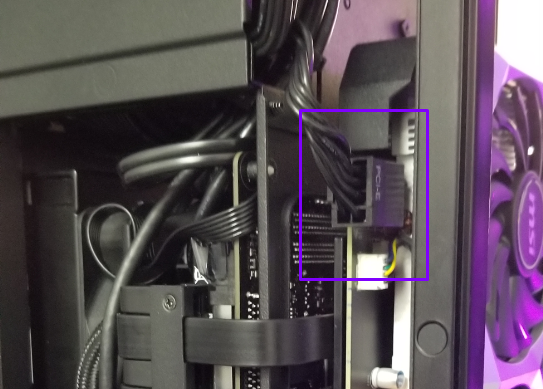

Na het verwijderen van de panelen moet je de PCIe-voedingskabel(s) loskoppelen die op je GPU zijn aangesloten. Vervolgens moet je de twee vleugelschroeven voor de GPU op de uitbreidingssleuf onder de PC verwijderen.

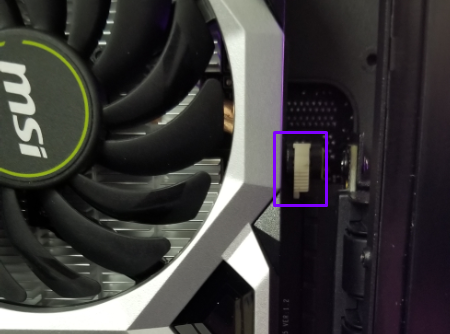

Daarna moet je de GPU verwijderen. Je kunt dit doen door de witte clip aan de zijkant van de sleuf voor de PCIe-uitbreidingskaart omlaag te duwen, zoals hieronder afgebeeld.

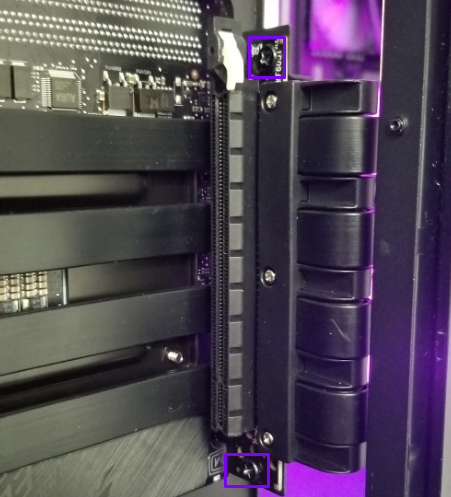

Na het verwijderen van de GPU moet je de twee schroeven losdraaien die op de onderstaande foto worden weergegeven. Vervolgens kun je de PCIe-uitbreidingskaart uit de houder op de case verwijderen.

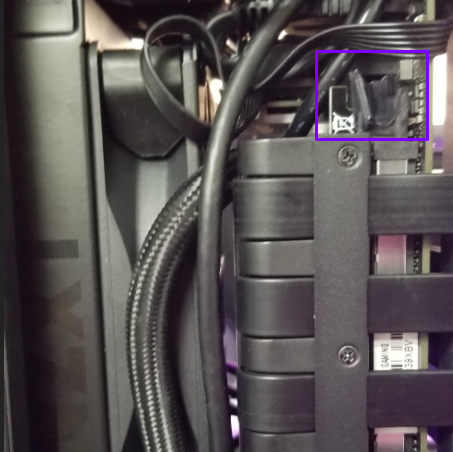

Je moet ook de PCIe-uitbreidingskaart van het moederbord losklikken door de onderstaande clip los te maken.

Na het verwijderen ervan uit het moederbord kun je een nieuwe PCIe-uitbreidingskaart installeren. Dit kun je doen door de bovenstaande stappen in omgekeerde volgorde uit te voeren

Neem contact op met onze klantenservice via NZXT.com/support als je problemen hebt of vragen hebt over dit proces.
