Het vervangen van uw NZXT H1 (2019) AIO

Deze handleiding behandelt het verwijderen van de AIO uit de H1 (2019) behuizing. Voordat u verder gaat, volgt u alstublieft de onderstaande handleiding om de panelen van uw behuizing te verwijderen:

• Panelen verwijderen op de NZXT H1 (2019)

Voor deze handleiding heeft u de volgende gereedschappen nodig:

• Kruiskopschroevendraaier #1
• Zijkniptang/Flush kniptang
• Thermische pasta (indien uw vervangend onderdeel geen vooraf aangebrachte thermische pasta heeft).

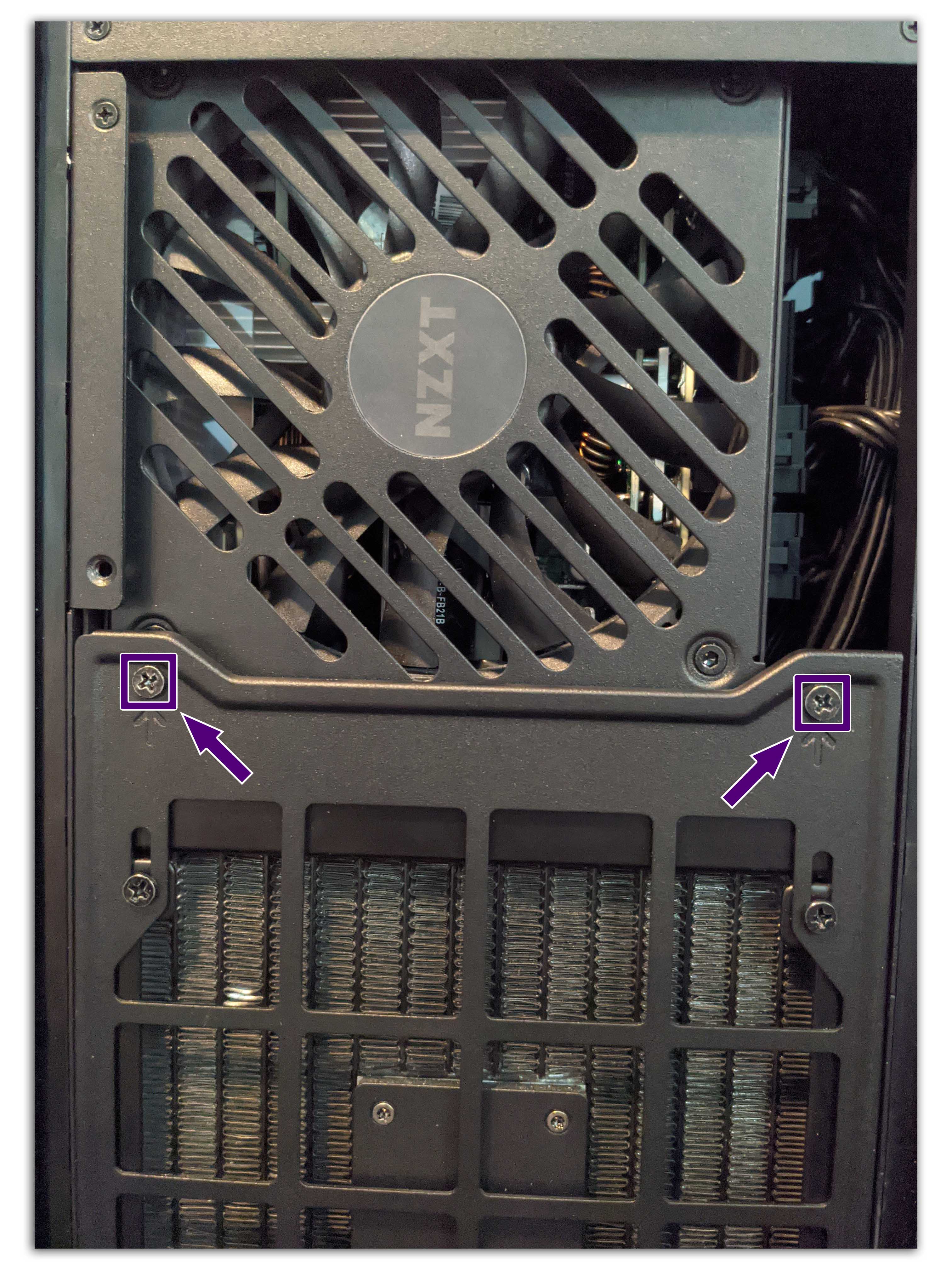

Met de panelen verwijderd, verwijdert u de twee schroeven die in de onderstaande afbeelding worden getoond om de behuizingsdeur te openen en toegang te krijgen tot de moederbordplaat.

Met de moederbordplaat geopend, doet u het volgende afhankelijk van het type moederbordsocket waarmee uw pc is gebouwd:

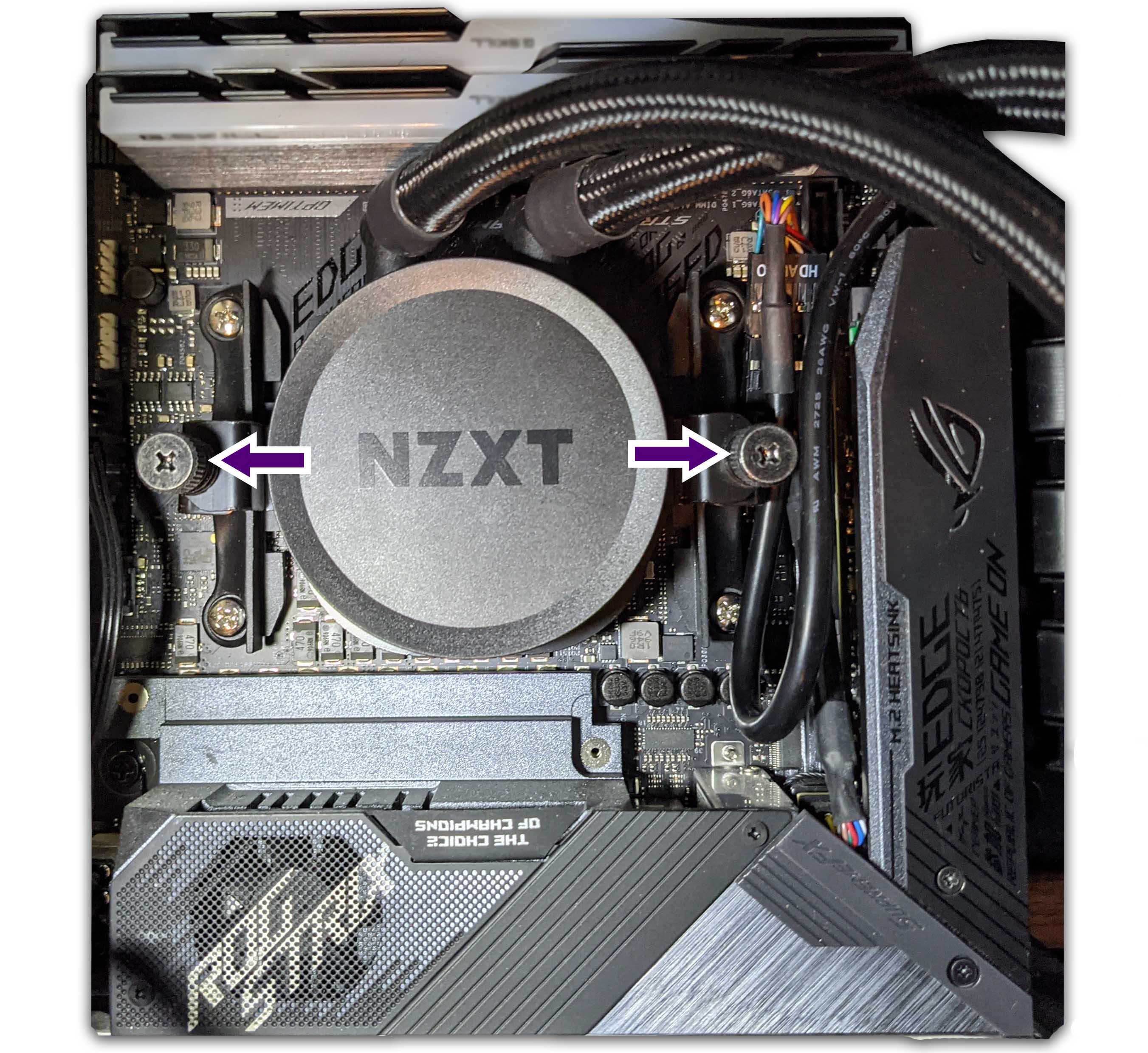

• AMD - Maak los de twee duimmoeren om ze van de montagemontages te verwijderen, verwijder vervolgens de koelkap (zoals hieronder getoond).
• Intel - Verwijder de vier duimmoeren rondom de CPU-koeler, verwijder vervolgens de koelkap.

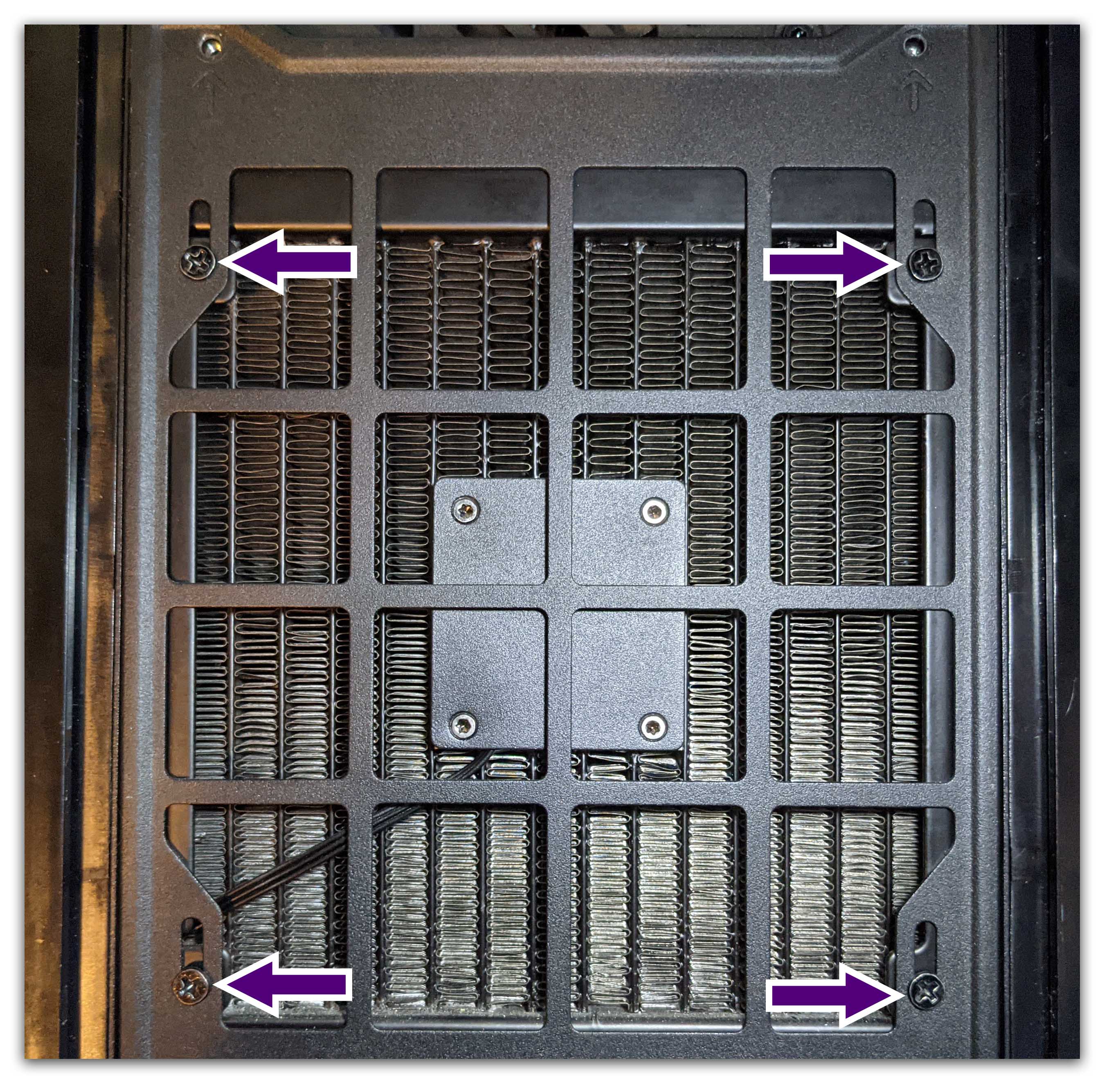

Met de koelkap verwijderd, verwijdert u de vier schroeven waarmee de radiator aan de behuizingsdeur is bevestigd, zoals hieronder getoond:

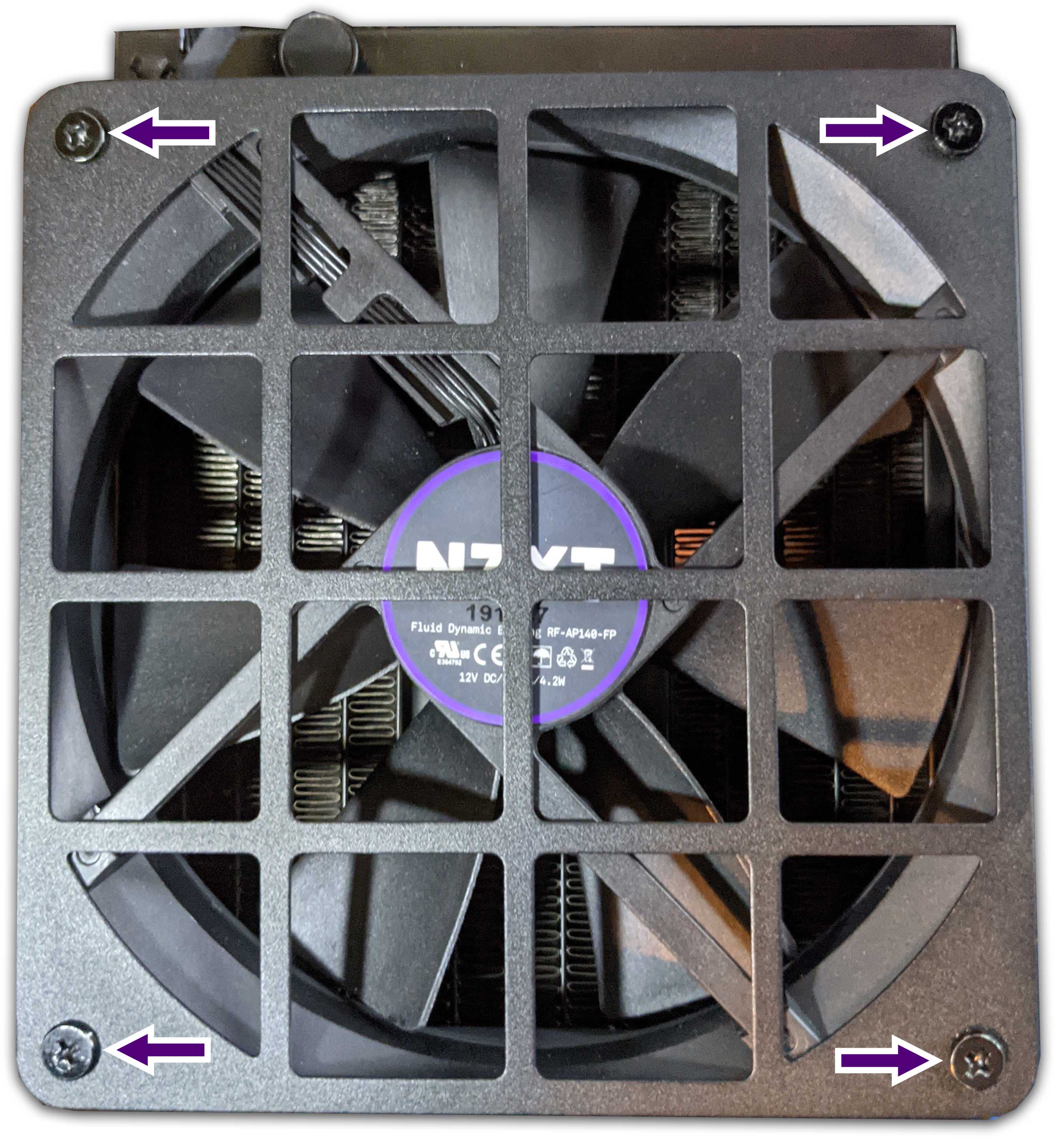

Als u de ventilator vervangt, verwijdert u de vier schroeven waarmee de ventilator aan de radiator is bevestigd, zoals hieronder getoond:

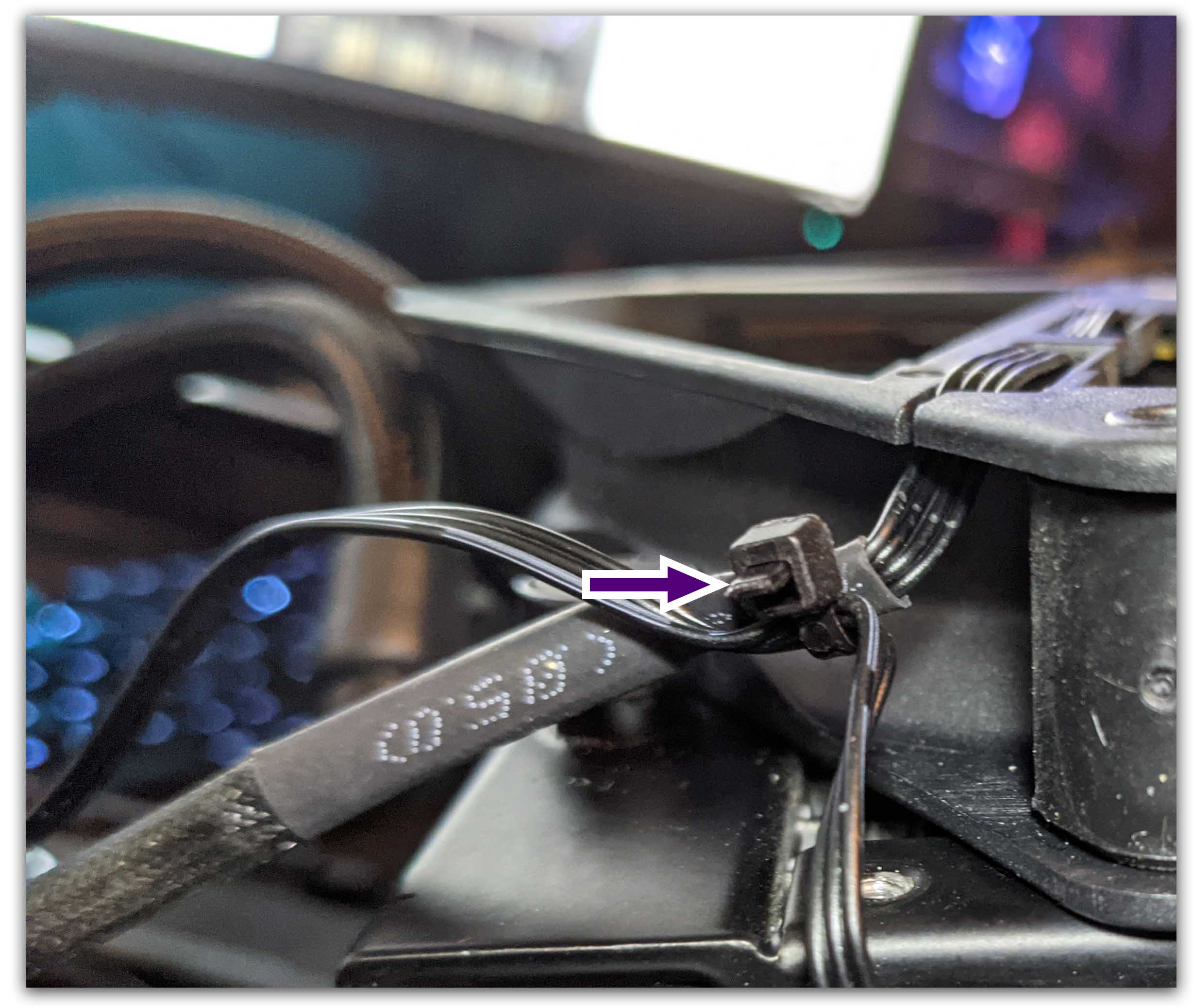

Zodra de schroeven zijn verwijderd, breekt u de kabelbinder die de pomp- en ventilatorkabels samenhoudt met uw flush kniptang.

Volg de gegeven stappen in omgekeerde volgorde om uw koeler opnieuw te installeren. Als uw vervangende koeler geen vooraf aangebrachte thermische pasta heeft, gebruikt u een erwtgrote hoeveelheid in het midden van de Integrated Heat Spreader (IHS) van de CPU en installeert u de koeler. De montagedruk zorgt ervoor dat de thermische pasta zich verspreidt.
