Je NZXT H1 PSU verwijderen

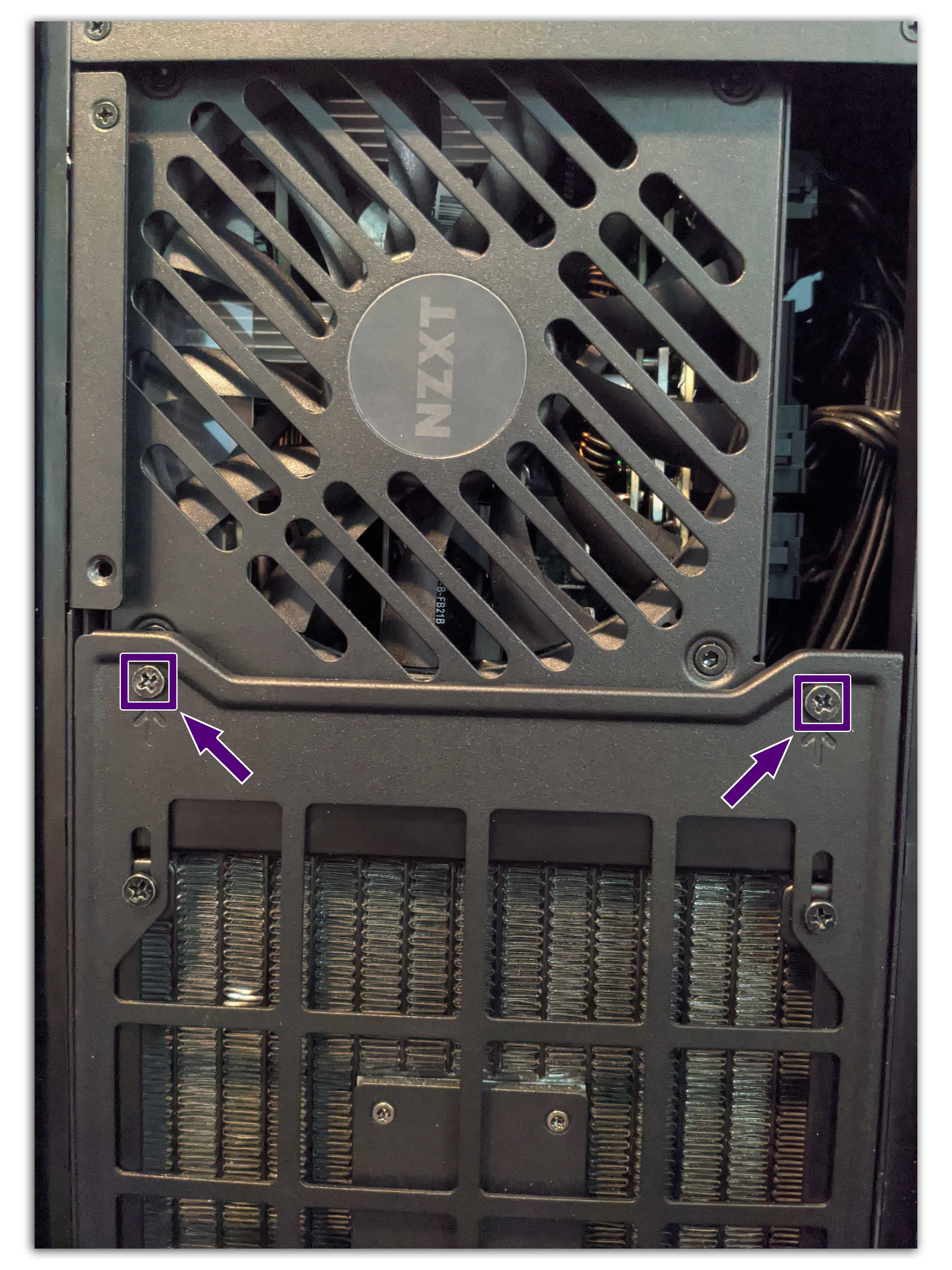

Deze gids helpt je bij het verwijderen van je H1 PSU voor een retour of bij het wisselen van je PSU. Voor het verwijderen van je PSU moet je allereerst alle panelen van de H1 case verwijderen. Raadpleeg deze handleiding om te zien hoe je dit moet doen. Je bent klaar om aan de slag te gaan zodra je alle panelen hebt verwijderd. We beginnen met het openen van de AIO-lade (All in One Cooler), omdat deze de toegang blokkeert tot sommige kabels die moeten worden losgekoppeld.

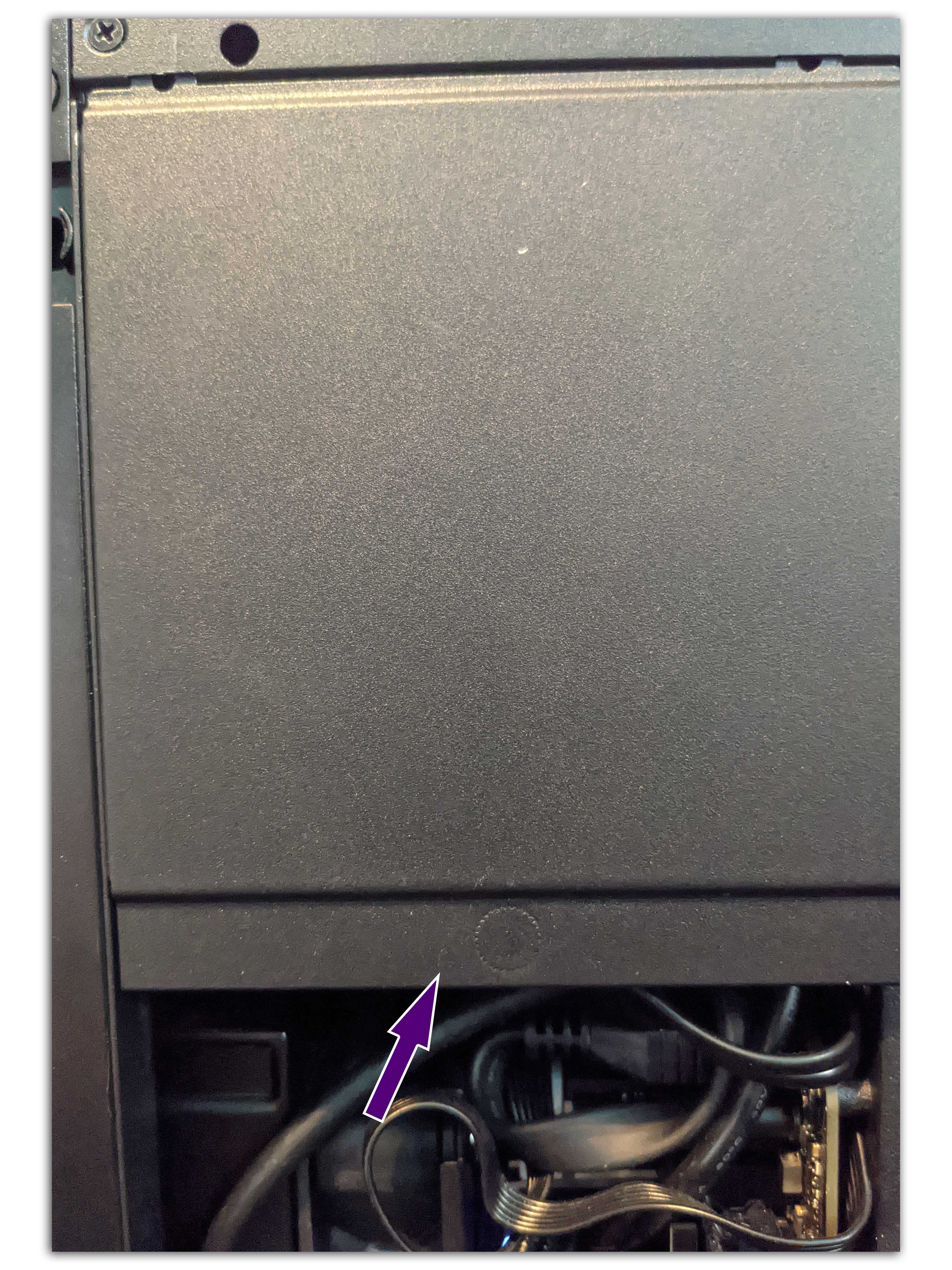

Wanneer deze schroeven zijn verwijderd, moet je de lade langzaam openen als een ophaalbrug. Je mag op geen enkel moment geweld uitoefenen wanneer je de lade opent. Anders kan je de slang van de radiator beschadigen en een enorm lek veroorzaken. Draai de buisfittingen op de radiator om schade te voorkomen wanneer je de lade opent. Vervolgens moet je het deksel van de voedingskabel/SSD-lade openen, dit kun je doen door het deksel vanaf de onderkant op te tillen.

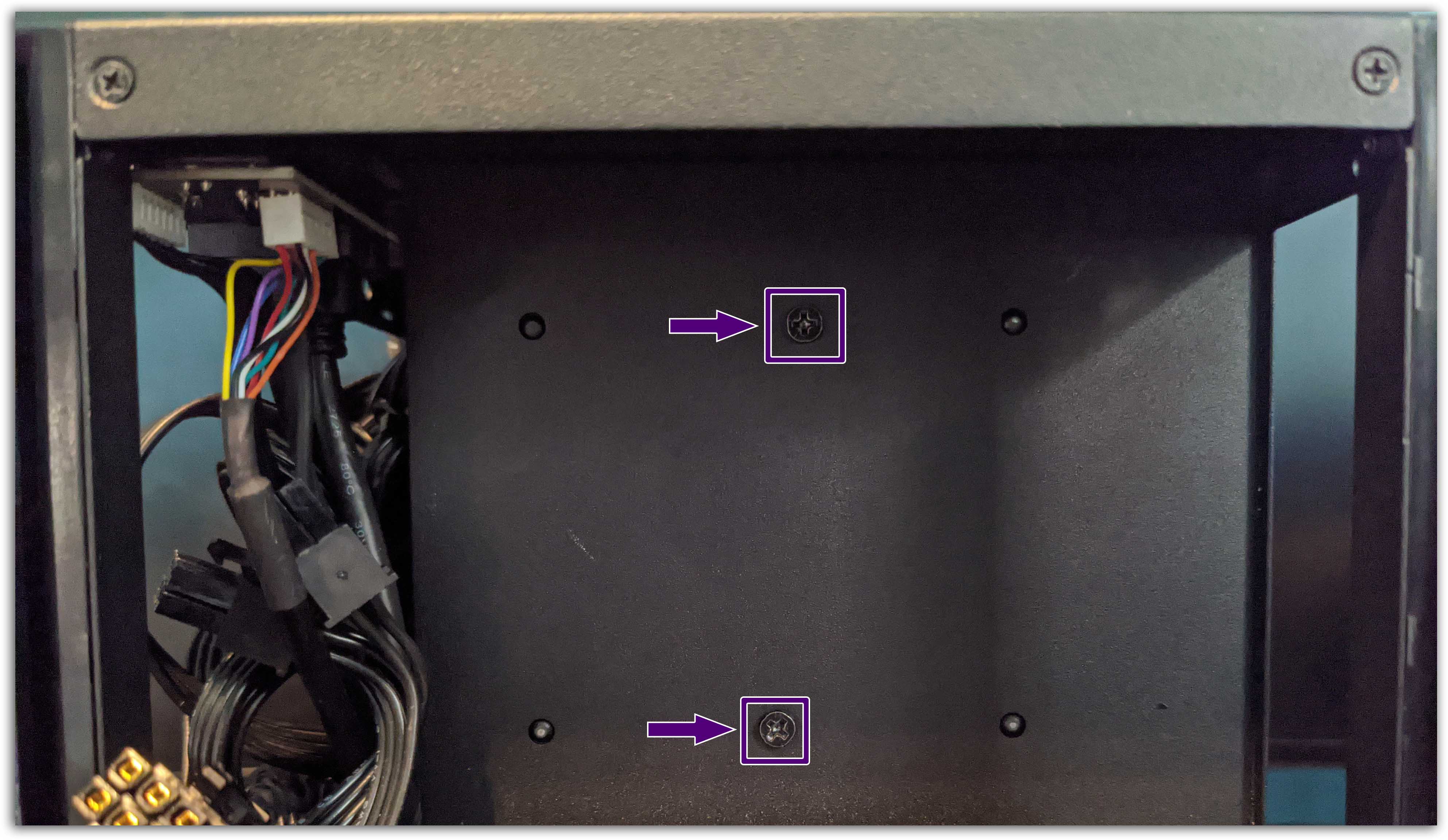

Zodra dit is gebeurd, moet je alle kabels loskoppelen die op de PSU zijn aangesloten. Bovendien moet je de 24-pens ATX PSU-kabel naar het moederbord verwijderen aangezien deze in de weg zit. Maak ten slotte de klittenband onder de PSU los, zodat er geen kabels in de weg zitten. Verwijder vervolgens de SSD-lades aangezien deze het verwijderen van de PSU kunnen bemoeilijken. Nu zie je de twee hieronder afgebeelde schroeven die de SSD-lade aan het frame houden.

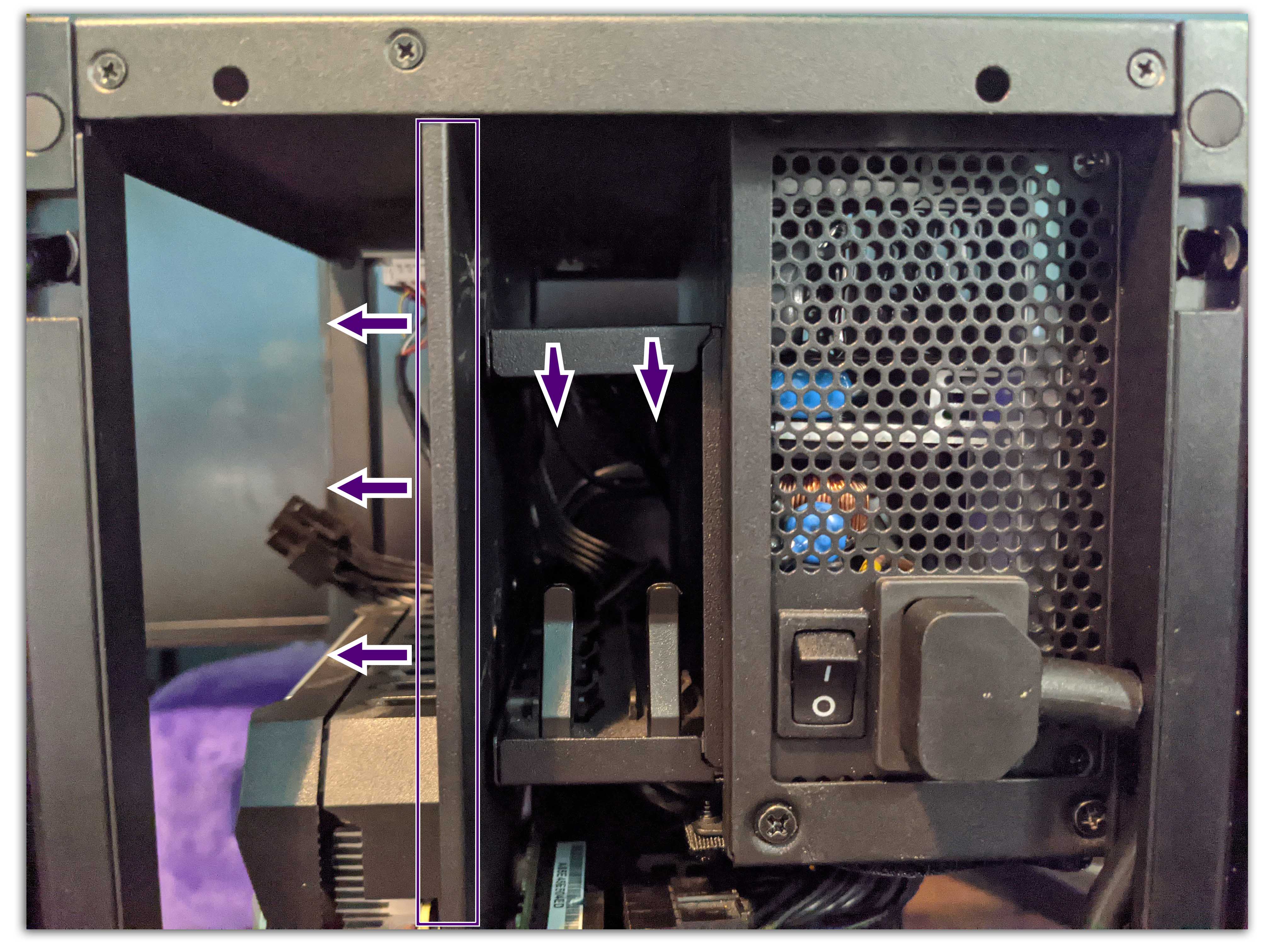

Nadat die twee schroeven zijn verwijderd, moet je deze metalen plaat waarop de SSD was gemonteerd buigen om de SSD-lade uit de achterkant van de case te schuiven. Je hoeft niet veel kracht uit te oefenen, net genoeg om een lichte buiging te veroorzaken, zodat je de lade uit kunt schuiven. Doe dit langzaam, anders kunnen er krassen op de binnenkant van de case ontstaan. Dit is hieronder afgebeeld.

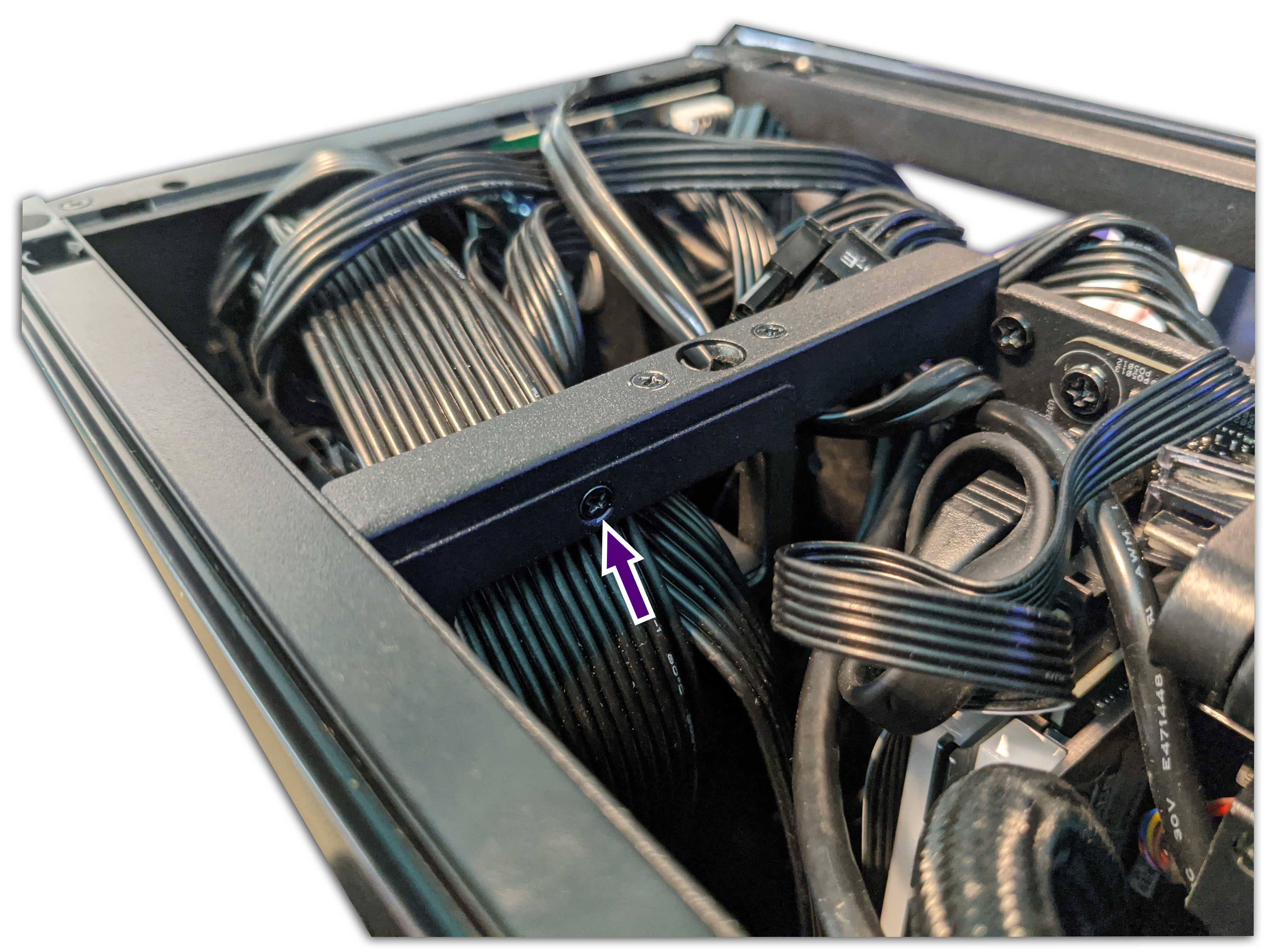

Na het verwijderen van de SSD-lade kun je de PSU eruit halen. Allereerst zit er een schroef aan de onderkant van de PSU die je moet verwijderen.

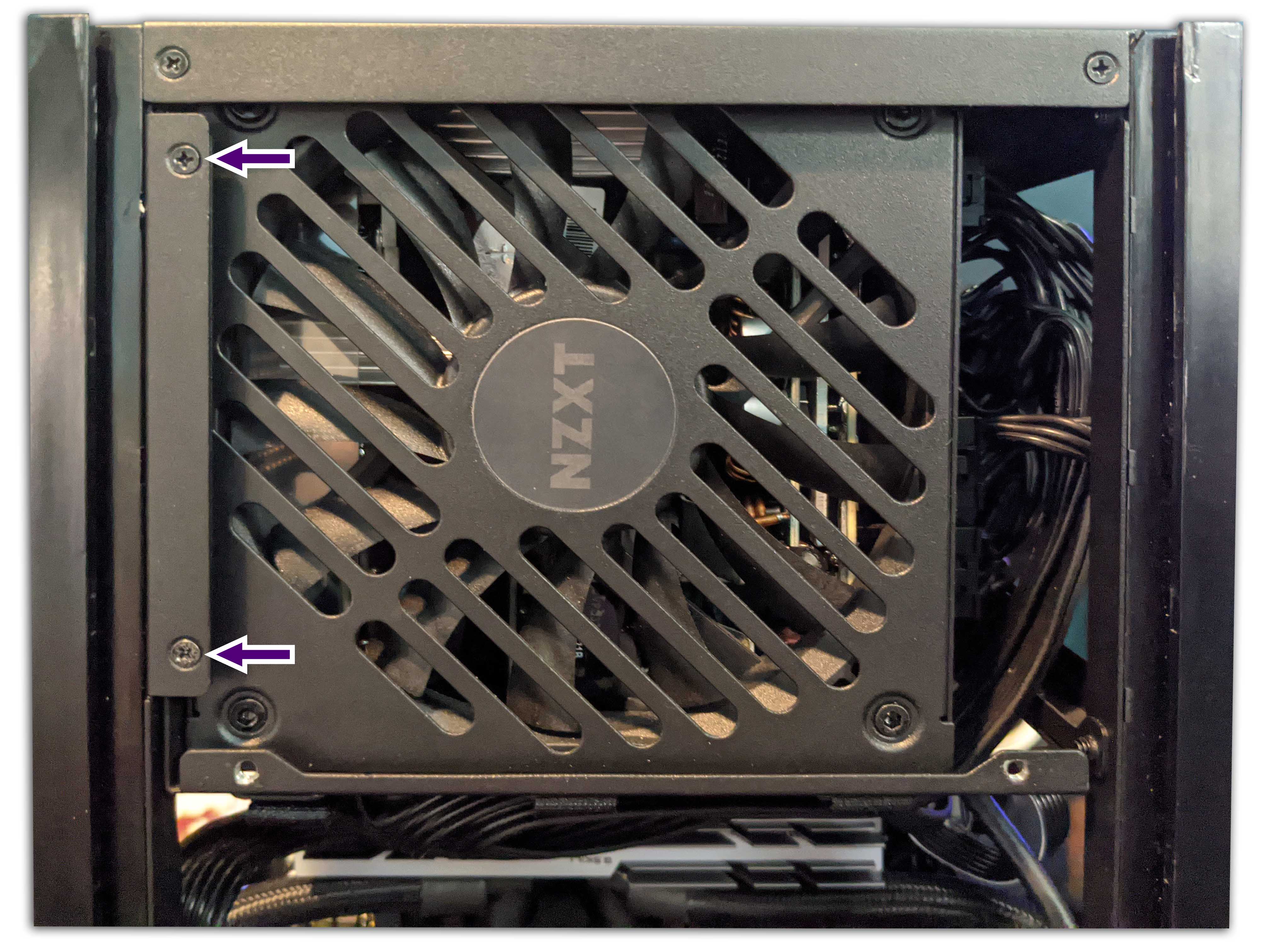

Daarna kun je de schroeven verwijderen waarmee de zijkant van de PSU is bevestigd, zoals hieronder wordt weergegeven.

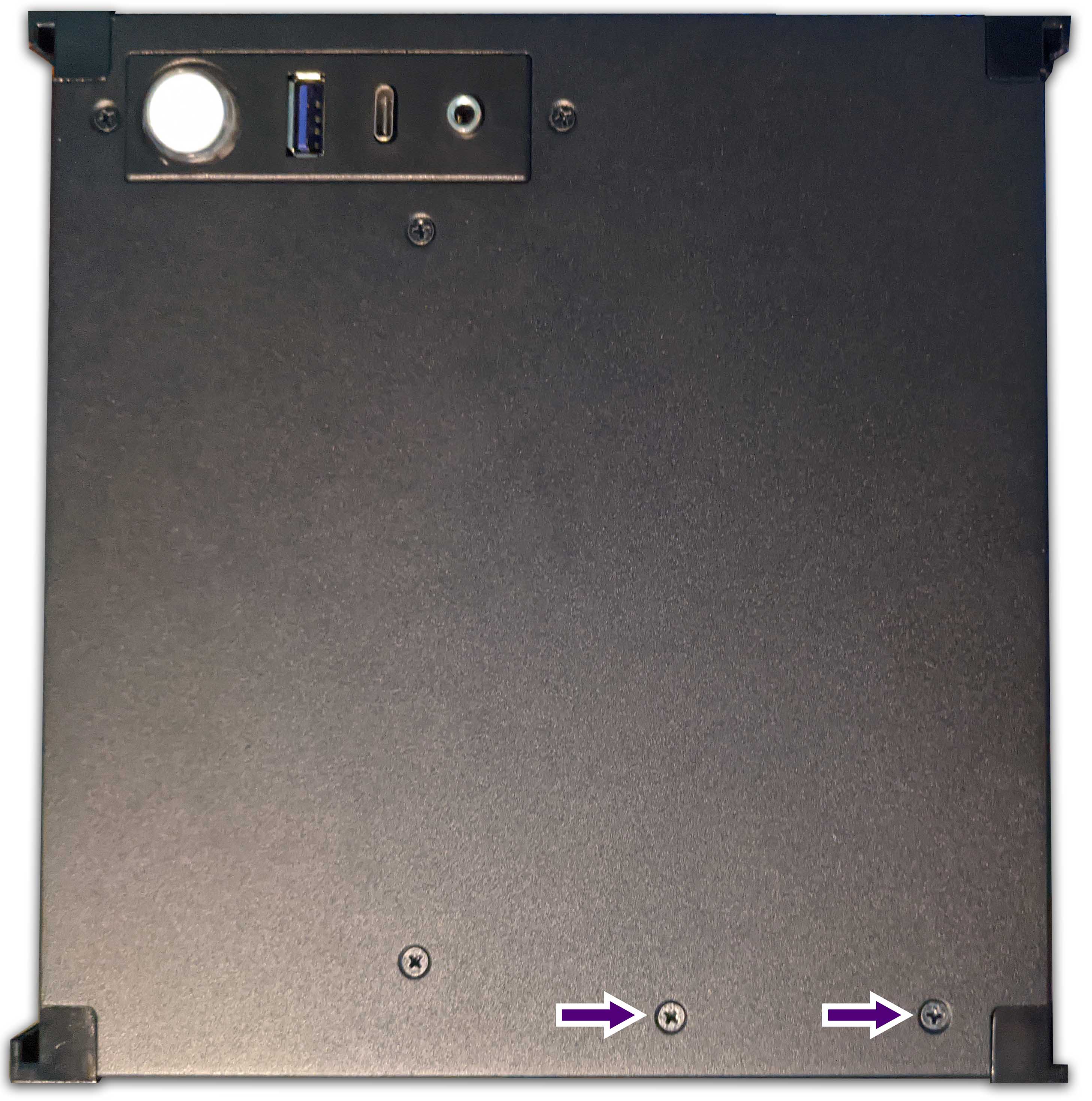

Ten slotte zijn er twee schroeven aan de bovenkant van de case die je moet verwijderen.

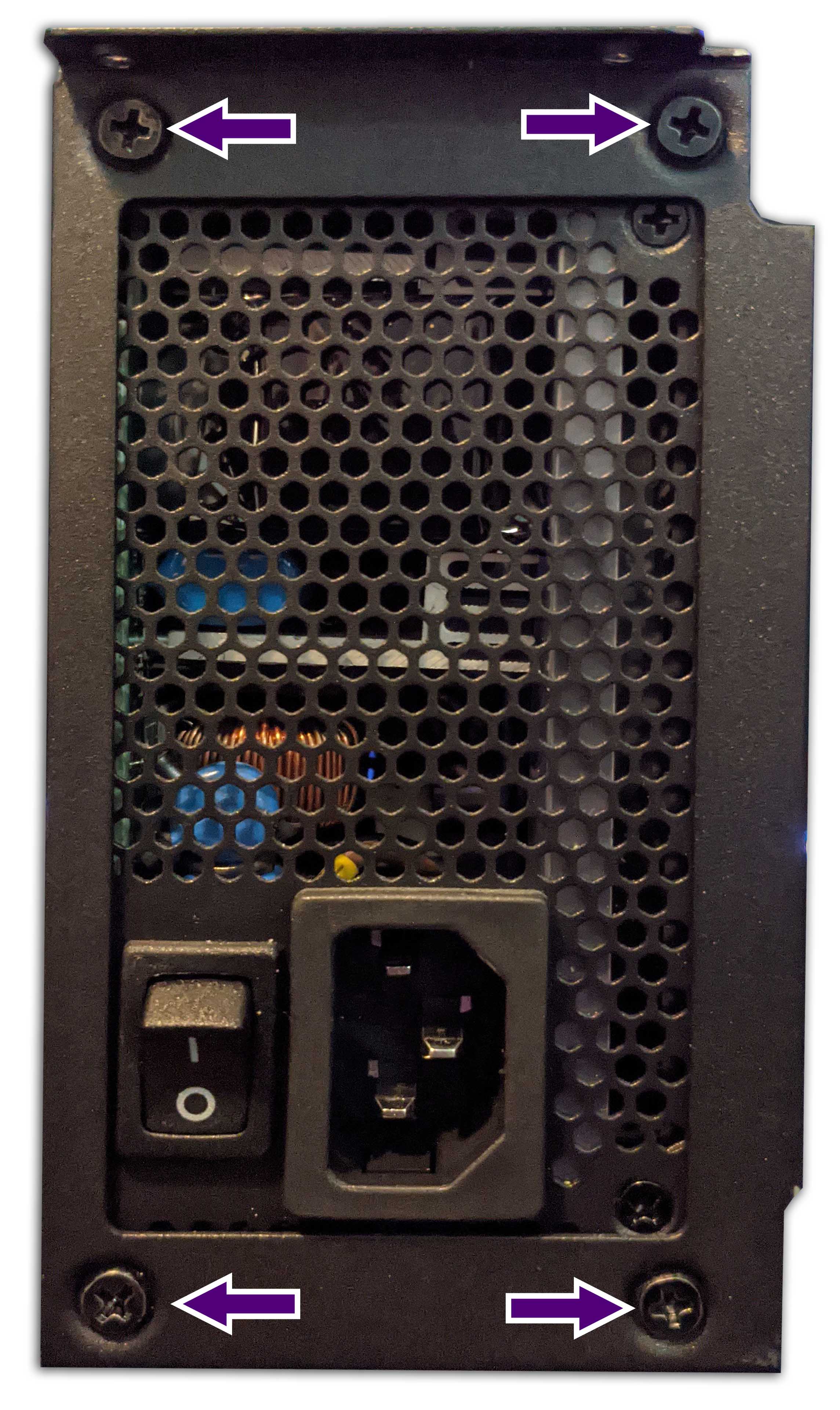

Na het losdraaien van deze twee schroeven wordt de PSU volledig zwevend vastgehouden. De PSU hangt waarschijnlijk aan de verlengkabel voor de stroomvoorziening. Koppel deze kabel los om de PSU voorzichtig uit de achterkant van de case te leiden.  Als je de PSU hebt verwijderd, zie je dat deze is bevestigd in een montagelade. Je moet de vier onderstaande schroeven verwijderen om de PSU uit deze lade te halen.

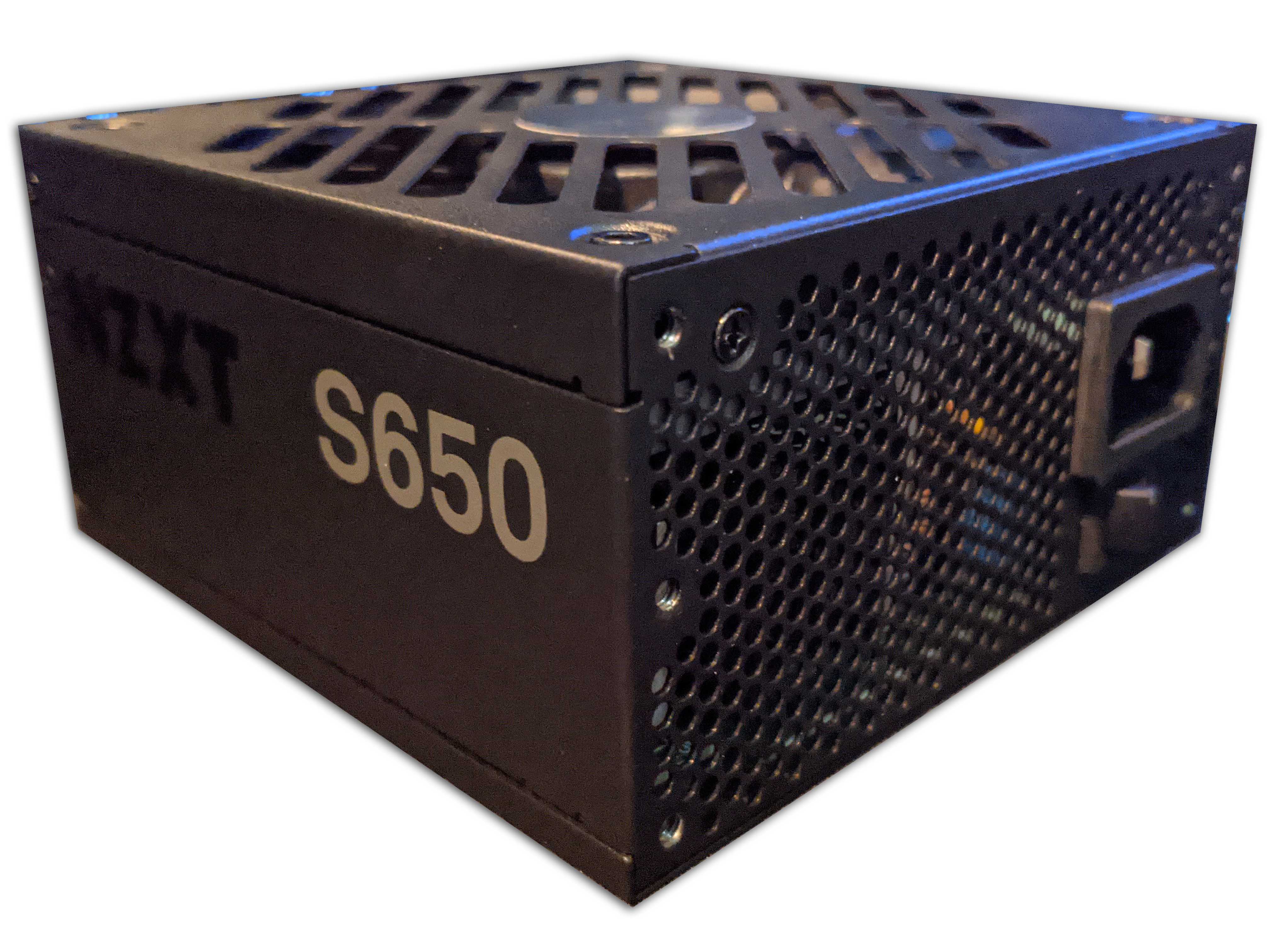

Daarna is de PSU volledig losgemaakt van de lade. Vanaf dit punt kun je de PSU vervangen door de bovenstaande stappen in omgekeerde volgorde uit te voeren. Neem contact op met onze klantenservice voor hulp als je problemen ondervindt.
