Je NZXT H1 I/O USB-array aan de voorzijde vervangen

Het vervangen van je USB-array aan de voorzijde is buitengewoon eenvoudig en duurt gemiddeld slechts 10-15 minuten. Voor het vervangen van dit onderdeel heb je het volgende gereedschap nodig.

- een kruiskopschroevendraaier (Phillips nr. 0 en Phillips nr. 2)

- een microsnijder (voor het doorsnijden van kabelbinders)

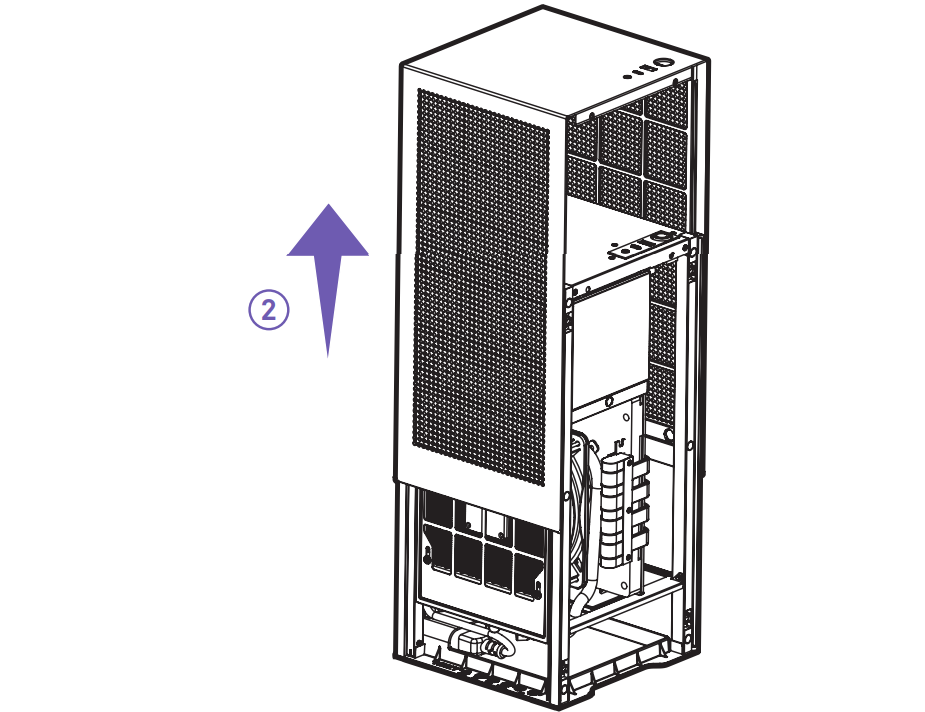

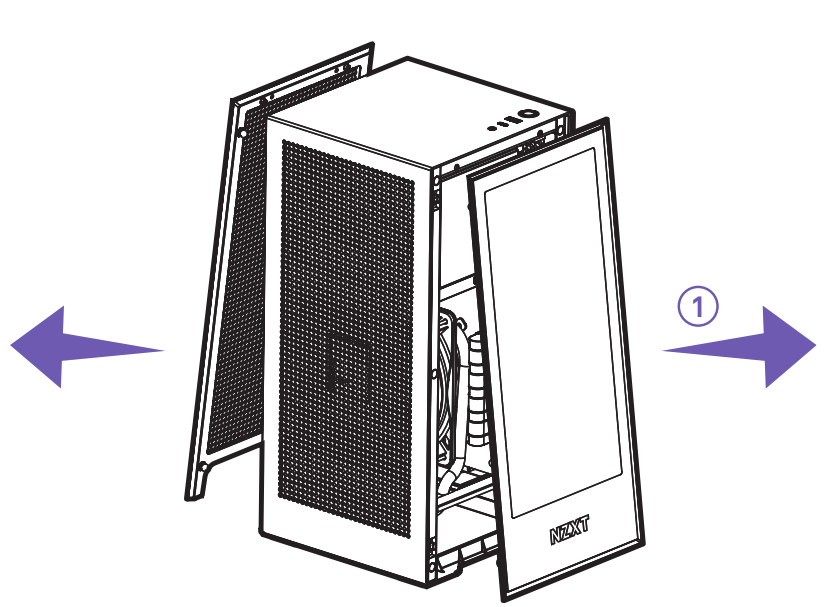

Voor het vervangen van de I/O aan de voorzijde moet je eerst alle panelen van de case verwijderen. Verwijder het voorpaneel, het achterpaneel en de bovenpanelen.

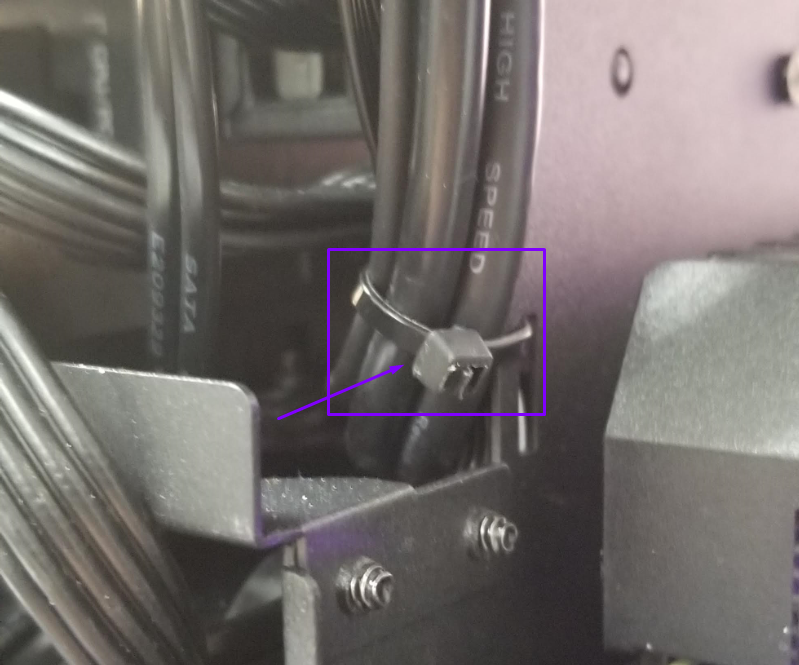

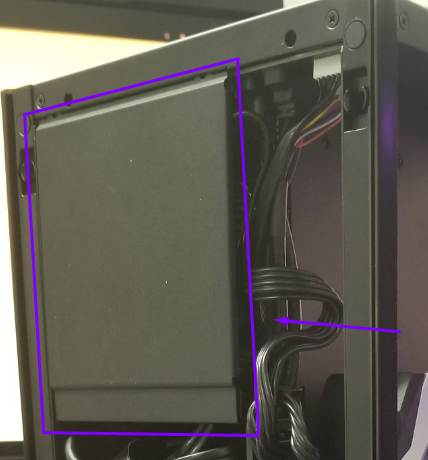

Na het verwijderen van alle panelen moet je het deksel van de SSD-lade verwijderen en de kabelbinder doorsnijden waarmee de voorste I/O-kabels vastzitten. Je moet de kabelbinder verwijderen met een microsnijder om beschadiging van de kabels of de case te vermijden.

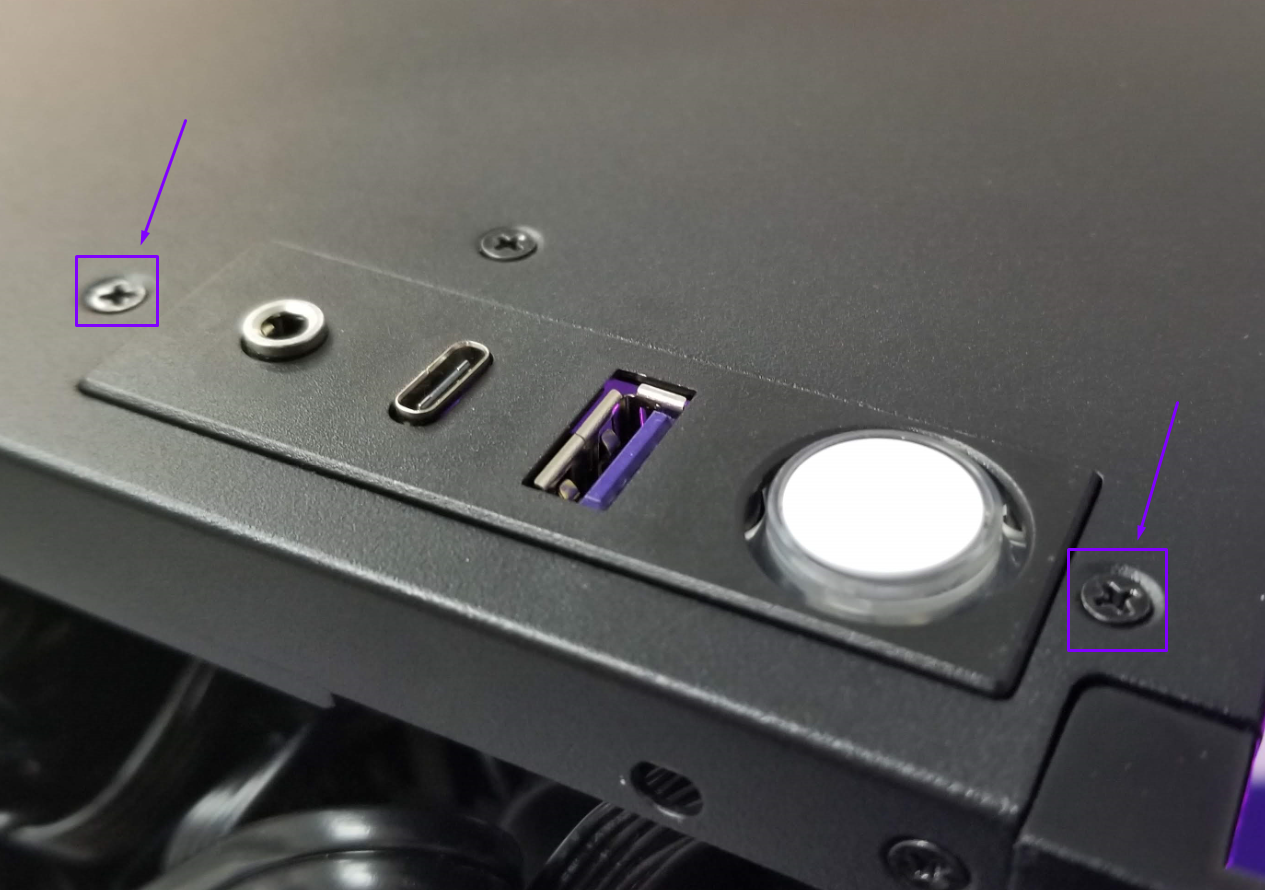

Hierna moet je met een Phillips nr. 0 schroevendraaier de twee schroeven verwijderen waarmee de I/O-kabels aan de voorkant vastzitten, zoals weergegeven op de onderstaande foto.

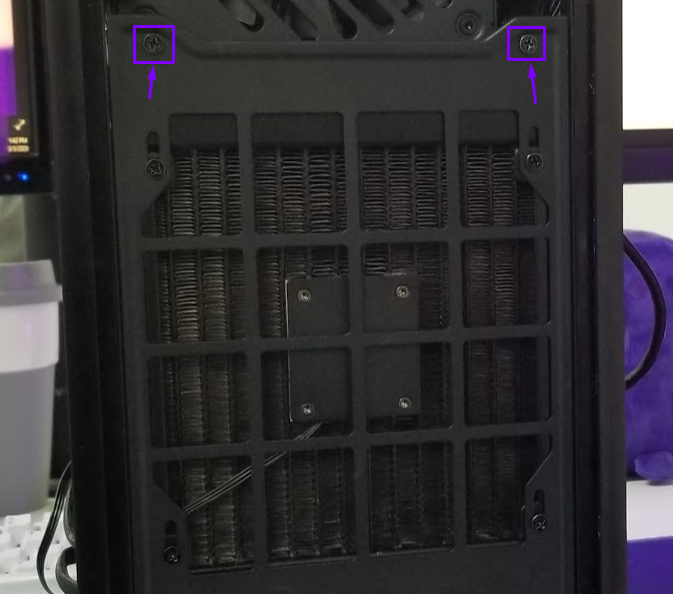

Hierna hangen de I/O-kabels aan de voorkant los terwijl ze nog steeds met je moederbord zijn verbonden. Je moet de case langs de andere kant openen om toegang tot het moederbord te krijgen. Dit is toegankelijk door de twee onderstaande schroeven te verwijderen. Let bij het openen van het koelerpaneel op de richting van de buizen vanaf de radiatorbocht. Let er bij het opnieuw monteren op dat de buizen in dezelfde positie zitten als je het koelpaneel sluit.

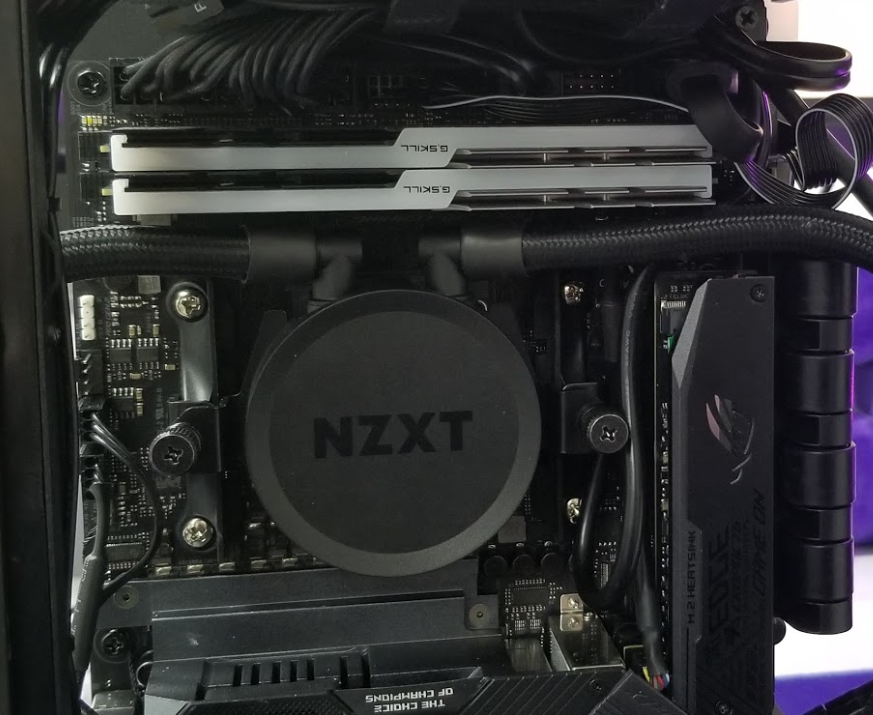

Na het openen ziet de opstelling er ongeveer zo uit als op de onderstaande foto.

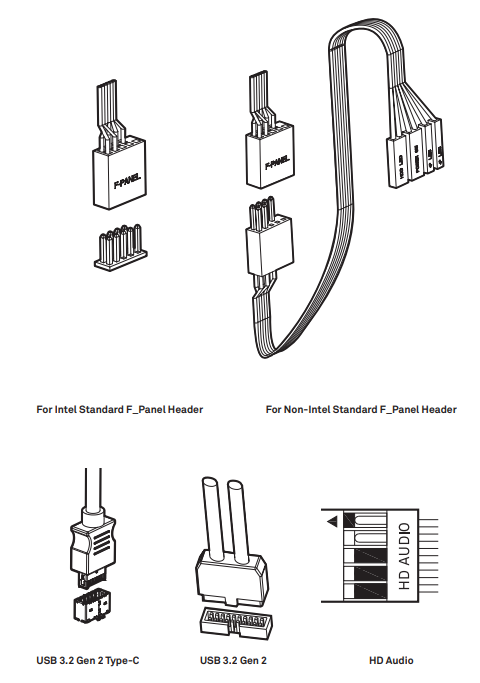

Dan kun je de kabel vanaf de I/O aan de voorkant tot aan het moederbord volgen. Noteer de locaties waarop deze kabels zijn aangesloten voordat je ze loskoppelt. Zo kun je dezelfde opstelling nabootsen met de nieuwe I/O. Monteer de nieuwe module op dezelfde manier en sluit de kabels op hun oorspronkelijke locaties aan. Hieronder volgen enkele fragmenten uit onze handleiding die de mogelijke verbindingen met je moederbord tonen.

Neem contact met ons op mocht je tegen problemen aanlopen of aanvullende vragen hebben.
