このガイドでは、NZXT N7 B650E マザーボード の UEFI/BIOS の 基本的な概要を説明する。 このガイドで は マザーボードの各機能を詳しく説明するのではなく、各カテゴリーのUEFI/BIOSの基本的な概要を説明することに注意してほしい。

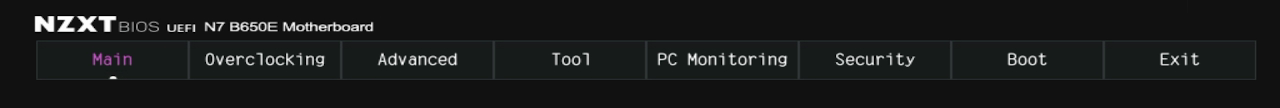

使いやすいように、NZXT N7 B650EのUEFI/BIOSは以下のようにいくつかのカテゴリータブに分かれている:
特定のカテゴリーに関する情報は、以下のリンクからタブを選択してほしい:
メイン

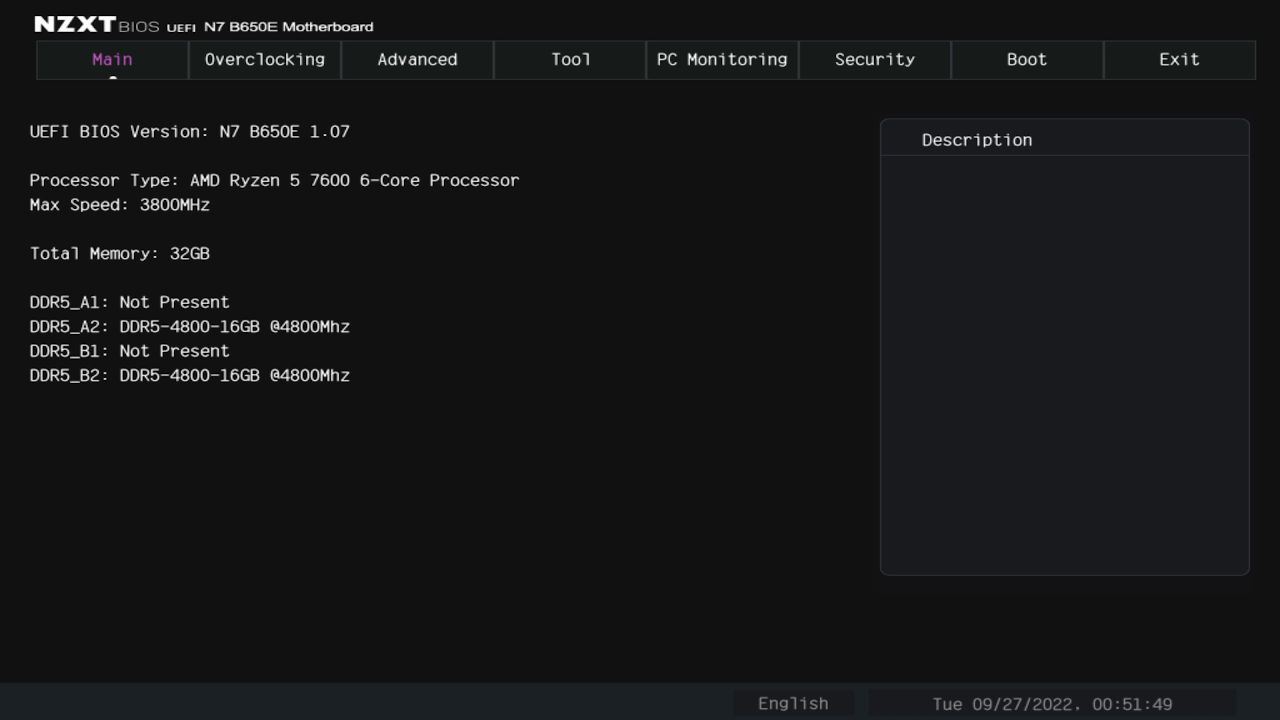

Main セクションで は、BIOSバージョン、プロセッサーモデル、現在の最大速度、総メモリー、使用中のメモリースロットなど、システムの基本的な概要を提供する。
画面上部のタブを使用して、BIOSのさまざまな設定カテゴリを選択できる。

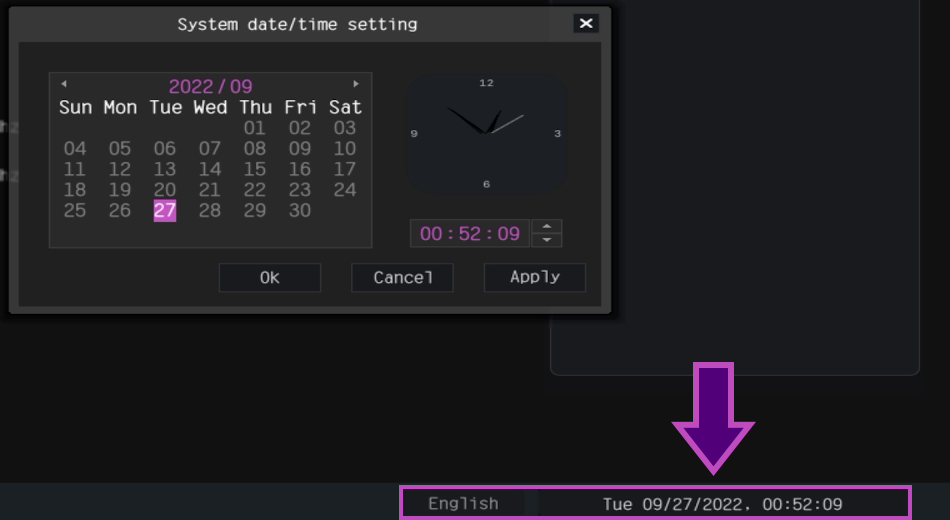

画面下部には、言語選択とシステム時間がある。 システム時刻を調整するには、時刻をクリックして システム日付/時刻設定 をプルアップする。 時間を設定したら、Apply をクリック し、OK をクリックし て設定を保存する。
工具

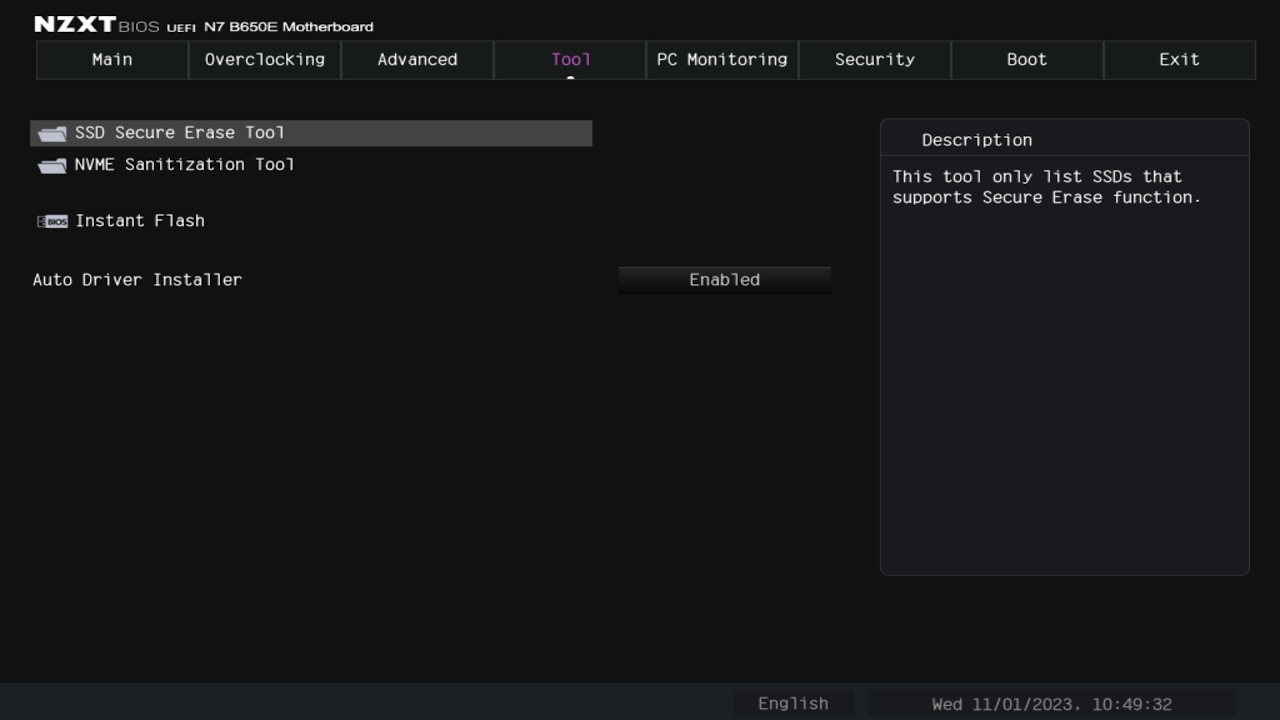

ツール セクションで は、ユーザーによっては自分のシステムで役に立つと思われる基本的なツールをいくつか紹介している。
SSDセキュア消去ツール
このツールを使って、セキュア消去機能をサポートしているPC上のディスク・ドライブを選択することができる。 Secure Erase Tool を使用して削除されたファイルは失われ 、は復元できない 。 この機能はNVMeベースのSSDでは動作しない場合があり、その場合はNVMEサニタイゼーション・ツールを使用する必要がある。
NVMEサニタイゼーション・ツール
このツールを使えば、PCにインストールされているNVME SSDを選択し、ドライブからすべてのデータを完全に消去することができる。 NVME サニタイゼーション・ツールを使用して削除されたファイルはすべて失われ、回復することはできない 。 この機能はSATAベースのSSDでは動作しない場合があり、その場合はSSD Secure Erase Toolを使用する必要がある。
インスタント・フラッシュ
このツールは、マザーボードの製品ページから提供されるROMファイルを使用して、このマザーボードのUEFI/BIOSファームウェアをアップデートすることを可能にする。 インスタント・フラッシュの使用に関する詳細は、以下のリンクにあるアップデート・ガイドを参照のこと:
NZXTサポート - NZXTマザーボードのBIOSをアップデートする
オートドライバーインストーラー
このオプションが有効になっている間、Windowsが起動するとマザーボードはインターネットに接続し、ネットワークアダプター、マザーボードチップセット、オンボードオーディオの更新ドライバーなど、マザーボードに必要なドライバーをダウンロードできるようになる。 この機能はWindowsを新規インストールする場合に推奨されるが、自分でドライバーをダウンロードしたい場合は無効にすることもできる。
PCモニタリング

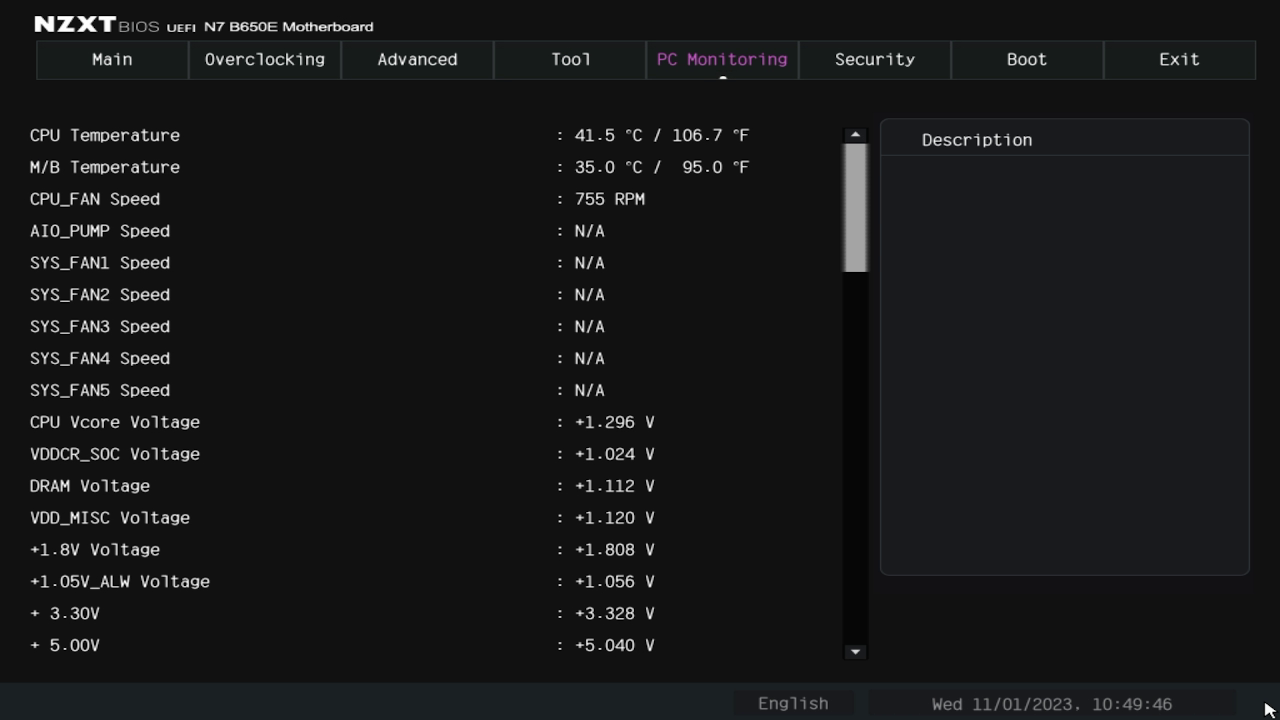

PC Monitoring セクションでは 、マザーボード上の様々なセンサーの内訳や、マザーボードに直接接続されたファンや液体ポンプの制御を設定することができる。 各ファンヘッダーには、PCのファンを好みに合わせて調整できる共有設定がいくつか含まれている。

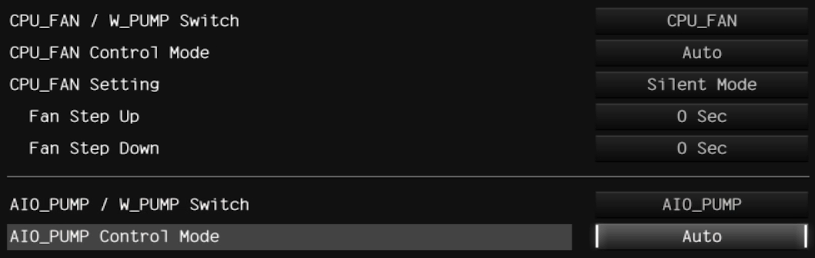

Fan / Pump Switch - これは、ヘッダーがファンまたはポンプの電源として使用される場所を設定することができる。 ポンプ モードに 設定すると、ヘッダーは多くの液体冷却ポンプに必要な追加電力を供給することができる。 この設定が必要なのは、12V DC(3ピン)または12V PWM(4ピン) のどちらかで電力を供給する水冷ポンプのみである。 NZXT Krakenシリーズクーラーや、専用のSATAまたはMolex接続を使用して電源を供給するその他のクーラーを使用している場合 は、、この設定を調整する必要はない。
制御モード - 使用するファンのタイプに応じて、ファンの制御モードを設定することができる。 デフォルトでは、これはAutoに設定され、マザーボードがDC ファン(3ピン)または PWM ファン(4ピン) のどちらを使用し ているかを検出できるようにする。 Autoモードに設定されたファンをコントロールするのが難しい場合は、使用するコネクターに基づいて手動で設定することを推奨する。
Fan Setting - 付属のオプションから、接続したファンの動作速度を設定できる。
- サイレントモード 、システム温度が高いレベルに達したときのみファンを回転させることで、静音動作を優先させる。
- パフォーマンスモード、温度が低いほどベースラインファンの回転数を上げることで、より涼しい運転を優先する。
- 標準モード 、静かで涼しい運転のバランスをとり、温度が高くなるまで適度なファン速度を維持する。
- Full Speed 、ファンを最大回転数で固定する。ラックマウントケースのようなノイズが気にならない環境では理想的かもしれない。
- Customize では、5つの異なるポイントで、温度に対する速度比に基づいたファンカーブを手動で設定することができる。 システムを可能な限りコントロールしたいユーザーには便利な機能だ。 WindowsでNZXT CAMソフトウェアを使用している場合、CAMソフトウェアの実行中はこの設定が上書きされることに注意すること。
Fan Step Up / Fan Step Down- ファン設定に基づいてファンが調整する間隔を調整できる。 ファンステップ(Fan Step)」を増やすと、各定義された温度ステップでより緩やかな移行が起こり、減らすとステップがより急激になる。
Temp Source - これは、マザーボード温度センサーまたはCPUパッケージセンサーに基づいて、ファン設定に使用するソースを設定することができる。 システム/ケースファンの 場合は、Monitor M/B 設定を使用することを推奨し、CPUクーラーに接続されたファンの 場合は、Monitor CPU 設定を使用することを推奨する。 デフォルトでは、すべてのSYS_FANヘッダーのMonitor M/B、AIO_PUMPヘッダーのMonitor CPUに設定される。 この設定はCPU_FANでは利用できない。CPU_FANは内部的にMonitor CPUに設定される。

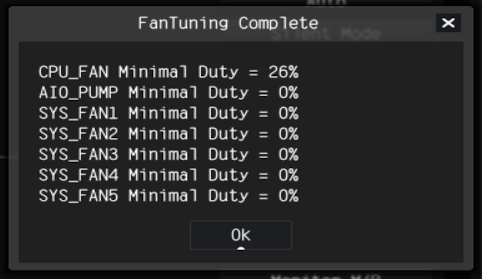

手動でのファン調整に加え、PCモニタリングセクションの下部にあるFanTuning ツールを使用すると、BIOSがシステム内のすべてのファンをテストし、接続されている各ファンの使用可能な最低速度を特定することができる。 この作業には数分かかるが、ファンを最小限のノイズに調整したい場合に役立つ。
注意: WindowsでNZXT CAMソフトウェアを使用する場合、BIOS内で行ったFanTuning設定は上書きされる。 FanTuningは、LinuxなどNZXT CAMがサポートしていないOSを使用している場合、またはNZXT CAMソフトウェアを使用する予定がない場合にのみ推奨される。
出口

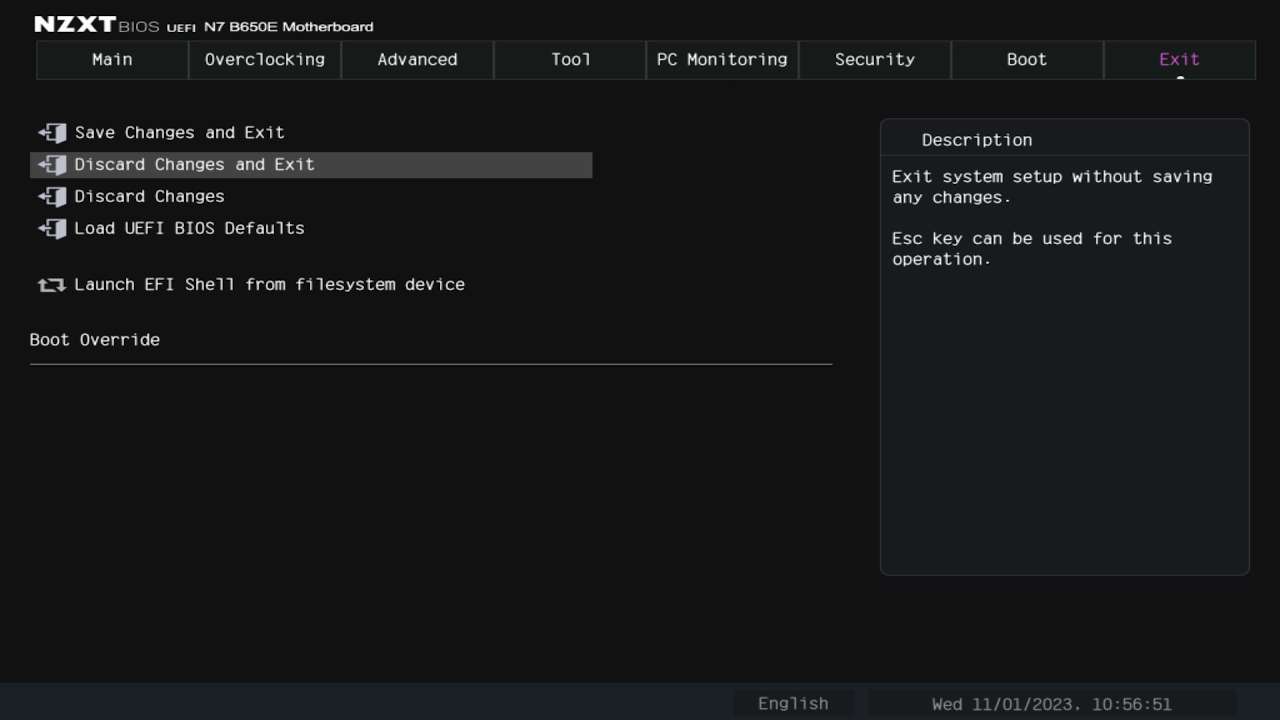

Exit セクションは、他のセクションが終わったら、UEFI/BIOS設定を保存、破棄、リセットする場所である。
Save Changes and Exit 、UEFI/BIOSで行った変更をCMOS設定に保存し、次回の起動時やPCの再起動時にロードできるようにする。
Discard Changes and ExitUEFI /BIOSで行った変更を破棄し、PCを再起動する。
Discard ChangesPC を再起動することなく、UEFI/BIOSで行ったすべての変更を元に戻すことができる。
Load UEFI BIOS DefaultsUEFI/BIOS設定 を工場出荷時のオプションに戻す。
これらの設定に加えて、ブート関連のオプションを2つ用意する:
Launch EFI Shell from filesystem device (ファイルシステムデバイスからEFIシェルを起動)は、USBストレージドライブなどの接続されたストレージドライブに保存されたEFIシェルに直接ロードできる高度な機能である。
Boot Override 、PCに接続されているすべての検出可能なブートドライブのリストが表示され、どのドライブから起動するかを手動で選択できる。 これは、ブートの優先順位を変更せずにライブCDからブートしたい場合や、オペレーティング・システムを新たに再インストールする必要がある場合に、非常に便利である。
