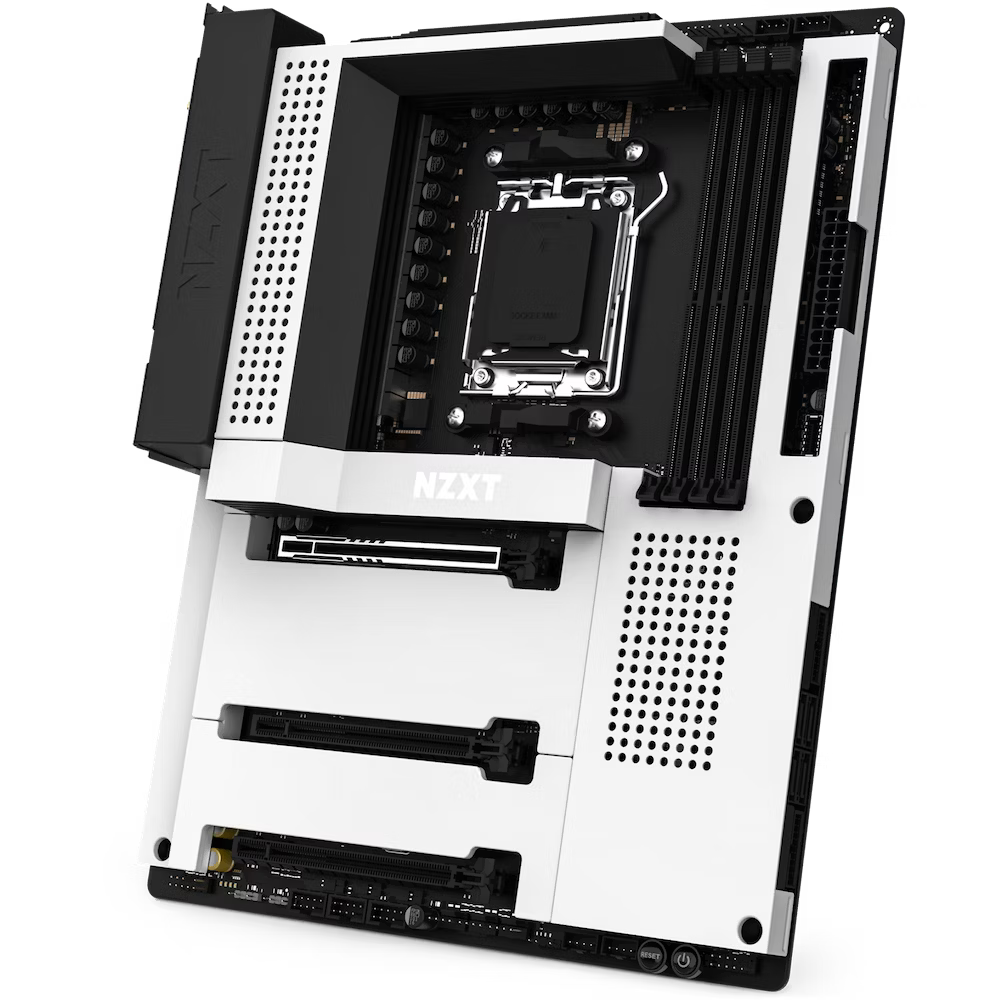

このガイドでは、NZXT N7 B650E マザーボード の UEFI/BIOS におけるオーバークロックセクションの基本的な概要を説明する。 本ガイドで は、、、オーバークロックセクションの各機能について詳しく説明する のではなく、マザーボードに搭載されている機能の基本的な概要を説明することに注意してほしい。
メインの概要ガイドに戻るには、リンクこちら をクリック する。
免責事項
チップセット、CPU、APU、およびGPUを含むAMDプロセッサー（総称して、また個別に「AMDプロセッサー」）は、関連する仕様および工場出荷時の設定の範囲内でのみ使用されることを意図している。 オーバークロックの実施（UEFI/BIOSに含まれる提供ツールまたはオーバークロック・ソフトウェアを使用した場合を含み、かかるソフトウェアがAMDまたはAMDと何らかの形で提携している事業体から直接または間接的に提供されたものである場合も含む）を含むがこれに限定されない、AMDの公式仕様外または工場出荷時の設定外でAMDプロセッサーを動作させると、プロセッサーに損傷を与え、プロセッサーまたはそのセキュリティ機能の動作に影響を与え、および／またはシステム・コンポーネント（マザーボードおよびその上のコンポーネント（メモリなど）を含むがこれに限定されない）の損傷を含むがこれに限定されない、その他の問題を引き起こす可能性があります。これには、システム・コンポーネント（マザーボードおよびその上のコンポーネント（メモリなど）を含む）の損傷、システムの不安定性（データの損失やファイルの破損など）、システム・パフォーマンスの低下、プロセッサ、システム・コンポーネント、および／またはシステムの寿命の短縮、極端な場合にはシステムの完全故障などが含まれるが、これらに限定されない。
オーバークロックに取り組む前に、PCの重要なデータを保存しておくことをお勧めする。 NZXTは、AMD公式仕様外または工場出荷時設定外のAMDプロセッサの使用に関連する問題や損害について、サポートやサービスを提供しない。
AMDプロセッサーまたはNZXT B650EマザーボードをAMDの公式仕様外またはNZXT B650Eマザーボードの工場出荷時設定外で使用したことにより発生した損害は、AMDまたはNZXTの製品保証の対象外となり、他のメーカー保証（RAMやGPUなど）の対象外となる場合があります。

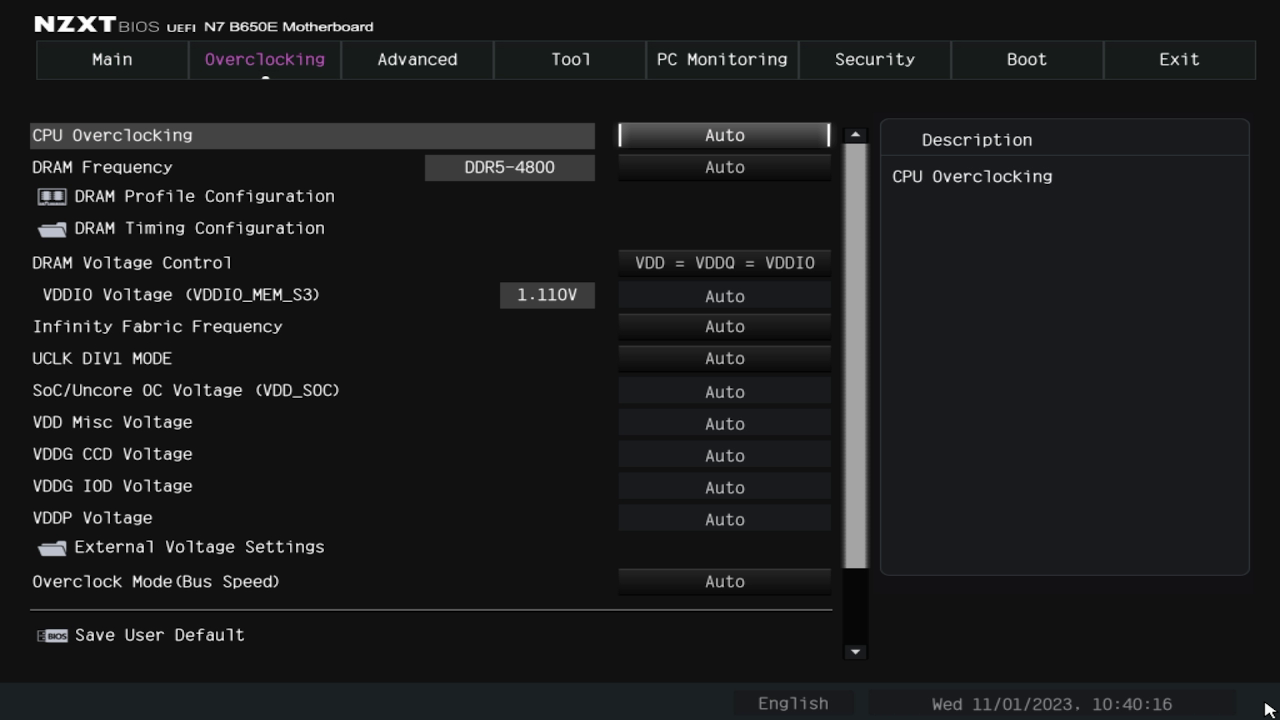

オーバークロック・タブ
CPU Overclocking - この設定には、AMDが提供する要因に基づくオーバークロックのプリセットが含まれる。 (デフォルト：自動）
DRAM Frequency - [Auto] が選択されている場合、マザーボードはマザーボードに挿入されたメモリーモジュールを検出し、メモリーのオンボードプロファイリングに基づいて適切な周波数を割り当てる（デフォルト：Auto）。
DRAM Profile Configuration - このセクションでは、メモリのオンボード・プロファイルから EXPO/XMP 設定をロードし、メモリの仕様以上のオーバークロックを可能にする。
- DRAM Profile Setting - この設定では、自動プロファイル選択だけでなく、AMD EXPOなどのオンボード・プロファイルやXMP、DOCP設定も選択できる。(デフォルト：自動）

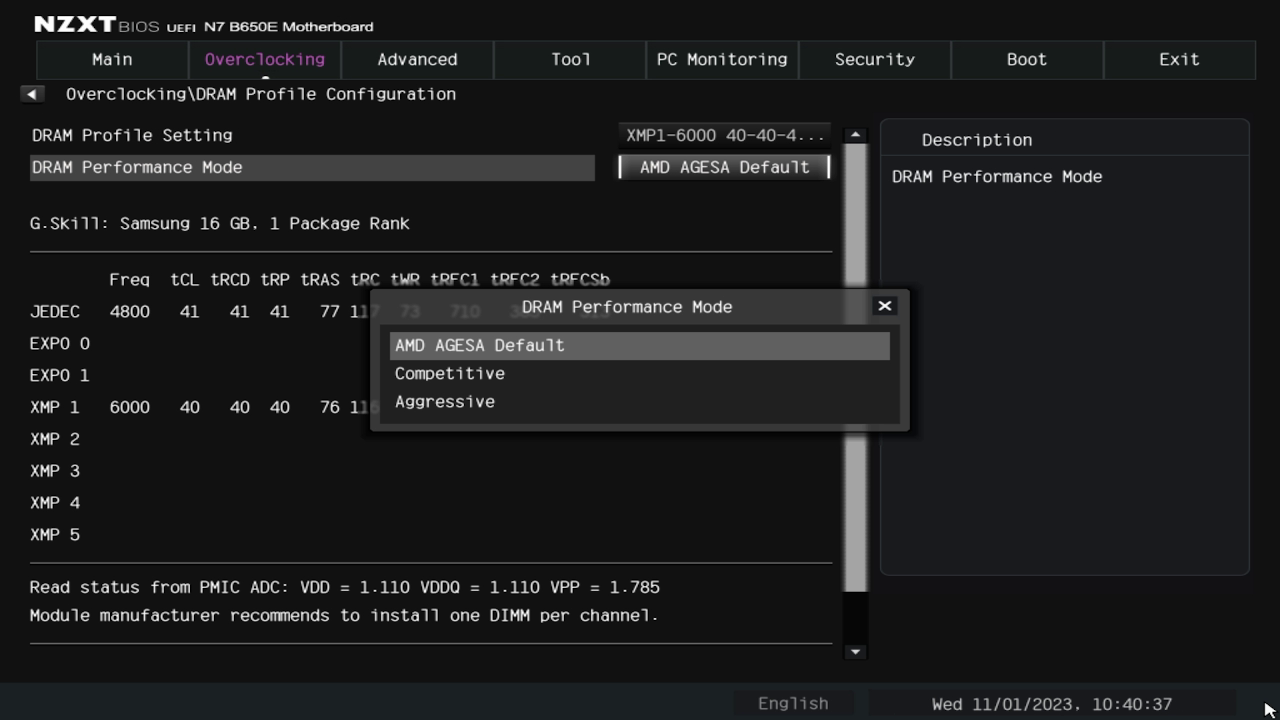

- DRAM Performance Mode - この設定には、上記のDRAMプロファイル設定オプションの修飾子が含まれる。 これらの設定を有効にすると、RAMの電力制限が増加し、メモリの寿命が短くなる可能性があることに注意すること。 Competitive はマイナーなオーバークロックを提供し 、Aggressive はそれに比べて高いオーバークロックを提供する。 (デフォルト：Auto）
DRAM Timing Configuration - このセクションでは、PC に取り付けられている RAM のタイミングを手動で調整することができる。 これには、CAS レイテンシ（tCL）、RAS# to CAS# Delay to Read（tRCDRD）、その他様々な設定が含まれるが、これらに限定されるものではない。
- DRAM Bus Control Configuration - このセクションでは、DDR5Power Down Mode （デフォルト：Disabled）を有効または無効にしたり、Processor ODT Impedance や DRAM ODT Impedance などの各種設定を調整したりするなど、DRAM の電源管理に関する高度な設定を行う。
DRAM Voltage Control - この設定では、搭載されているメモリの電源モードを設定することができる。 高電圧モードオプションは、サポートされているDIMMが装着されている場合のみ利用できる。 高電圧モードを使用する場合、VDD と VDDQ の上限範囲は 2.070V に増加する。(デフォルトは DRAM プロファイルによって異なる）。
- VDDIO Voltage (VDDIO_MEM_S3) - この設定により、「メモリ電圧」または「DRAM 電圧」とも呼ばれる、メモリ信号に使用される電圧 を設定することができる（デフォルトは、ロードされた DRAM プロファイルによって異なる）。
- DRAM VDD Voltage - DRAMに供給される電圧の主な設定項目である。 この電圧は、メモリの動作にとって極めて重要である（デフォルトは、ロードされる DRAM プロファイルによって異なる）。 ほとんどのオーバークロックでは、1.4Vを超えることは推奨されない。
- DRAM VDDQ Voltage - この設定は、メモリチップの I/O に供給される電圧を制御するもので、一般に VDD 電圧に合わ せて設定される（デフォルトは、ロードされる DRAM プロファイルによって異なる）。
- DRAM VPP Voltage - この設定は、メモリのピーク・ツー・ピーク電圧を制御する（デフォルトは、ロードされた DRAM Profile に依存する）。
Infinity Fabric Frequency - AMDオーバークロッキングに特化した設定で、システムのInfinity Fabric周波数（FCLK）を設定できる。 この値は、ほとんどの場合、最良のパフォーマンスを得るために、メモリクロック（MCLK）より小さくなければならない。
UCLK DIV1 MODE - AMDオーバークロック専用の設定で、メモリコントローラをシステムのメモリ周波数と同じか半分の周波数で動作させることができる。
SoC/Uncore OC Voltage (VDD_SOC) - メモリと Infinity ファブリックのオーバークロックをサポートする SoC/Uncore 電圧（VDD SOC）を指定する。 VDD_SOCは、統合グラフィックスを搭載したプロセッサのGPU電圧も決定する。
VDD Misc、VDDG CCD、VDDG IOD電圧 - VDDGはファブリック・データ・パスの電源で、VDDCR_MISC (VDD Misc)から派生する。 メモリをオーバークロックする場合、VDDGを増やす必要があるかもしれない。
External Voltage Settings - このサブメニューには、プロセッサーの入力電圧に関する多くの設定が含まれる。
- VDDCR_CPU電圧
- VDDCR_CPU ロードライン校正
- VDDCR_SOC電圧
- VDDCR_SOC ロードライン校正
- VDD_MISC電圧
- PCH 1.05V電圧
- VDD_MISC_S5 電圧
- 1.8VSB電圧
Overclock Mode (Bus Speed) - この設定では、PCのオーバークロックモードを変更することができる。 警告だ： PCIeバスをオーバークロックすると、PCI、SATA、USBコントローラーもオーバークロックされ、大きな不安定性や故障の原因となる。 （デフォルト： Auto）をオーバークロックする前に 、必ずオペレーティングシステムと必要なドライバ をインストールし、アップデートすること。
最後に、オーバークロッキング・プロファイルの保存と読み込みのためのいくつかのオプションがある。 オーバークロックを開始する前に、リセットが必要な場合に備えて、ユーザーデフォルト設定をフラッシュドライブに保存しておくことを推奨する。
このガイドでカバーされていない質問がある場合、またはさらなるサポートが必要な場合は？ カスタマーサポート チームまでお気軽にご 連絡ください。フレンドリーなサポート・エージェントがお客様をサポートいたします。
NZXTの最新情報を知りたい？ Official NZXT Community Discord に 参加して、最新製品や今後のセール情報を入手したり、PCハードウェアからゲーミングまで、あらゆるディスカッションに参加しよう。
以下のリンクからもフォローできる：
