NZXT H1: Remplacement des ports USB d'E/S en façade

Le remplacement des ports USB en façade est extrêmement facile et ne prend en moyenne que 10 à 15 minutes. Pour remplacer cette pièce, tu auras besoin des outils suivants.

- Un tournevis Philips (Phillips #0 et Phillips #2)

- Un microcutter (pour couper les fermetures)

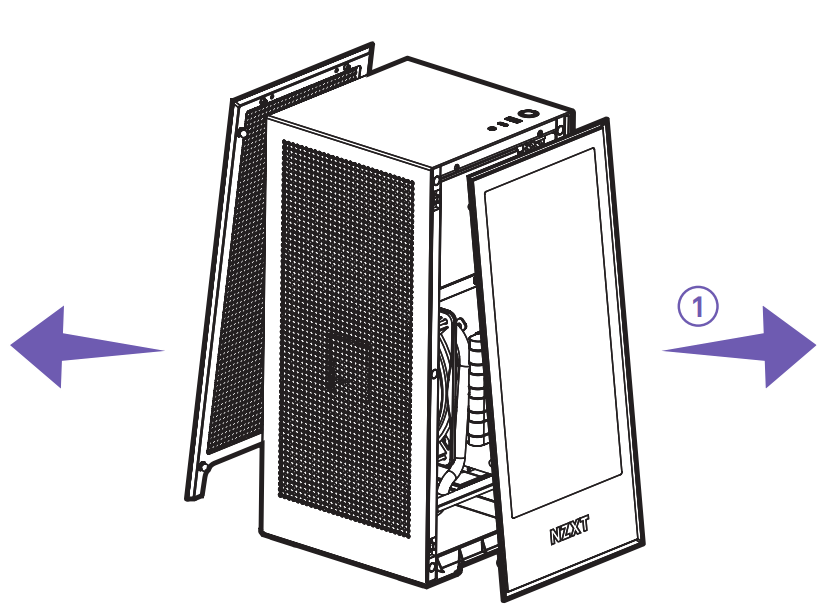

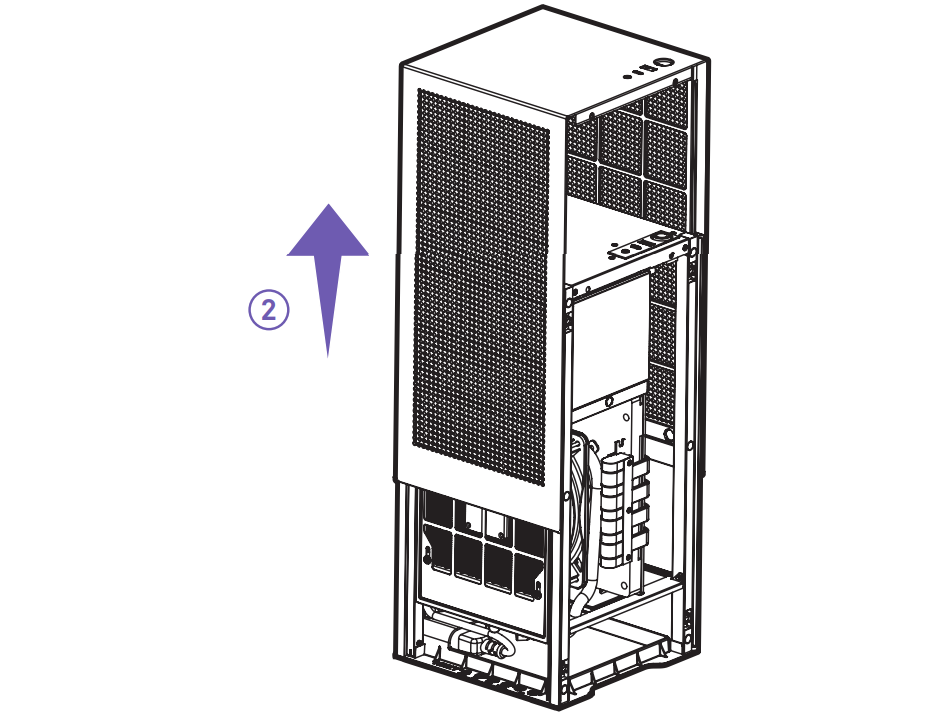

Pour remplacer le panneau d’E/S avant, il faut d'abord retirer tous les panneaux du boîtier. Enlève le panneau avant, le panneau arrière et les panneaux supérieurs.

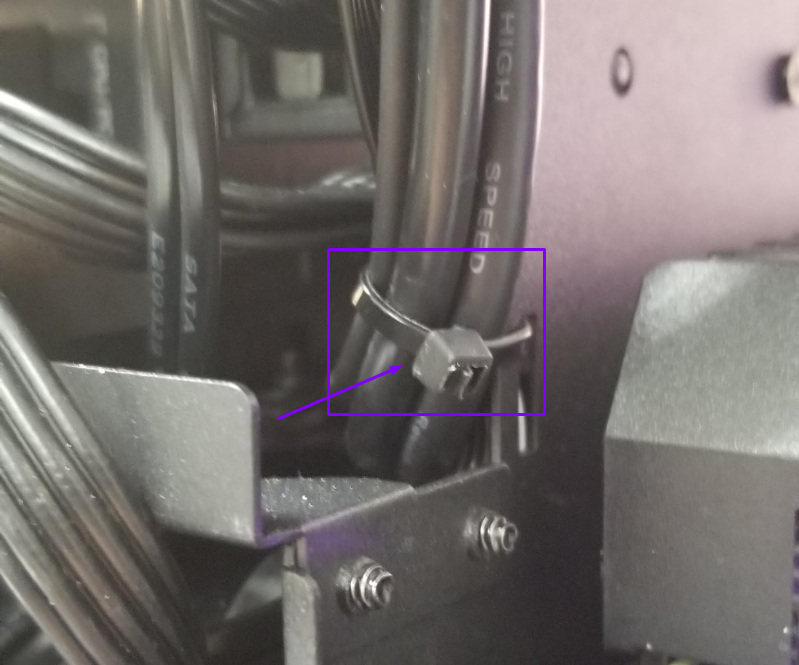

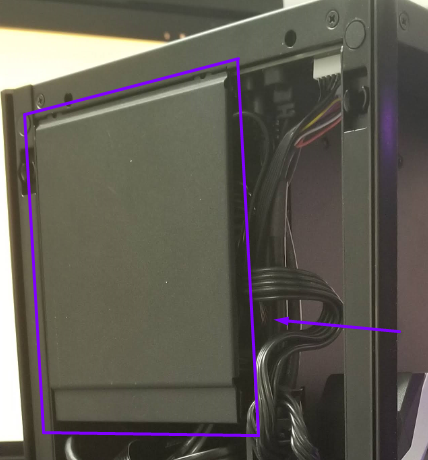

Une fois que tous les panneaux sont retirés, enlève le couvercle du support SSD et clipse la fermeture éclair qui retient les câbles d’E/S avant. Pour éviter d'endommager les câbles ou le boîtier, retire le lien de la fermeture éclair à l'aide par exemple d'un microcutter.

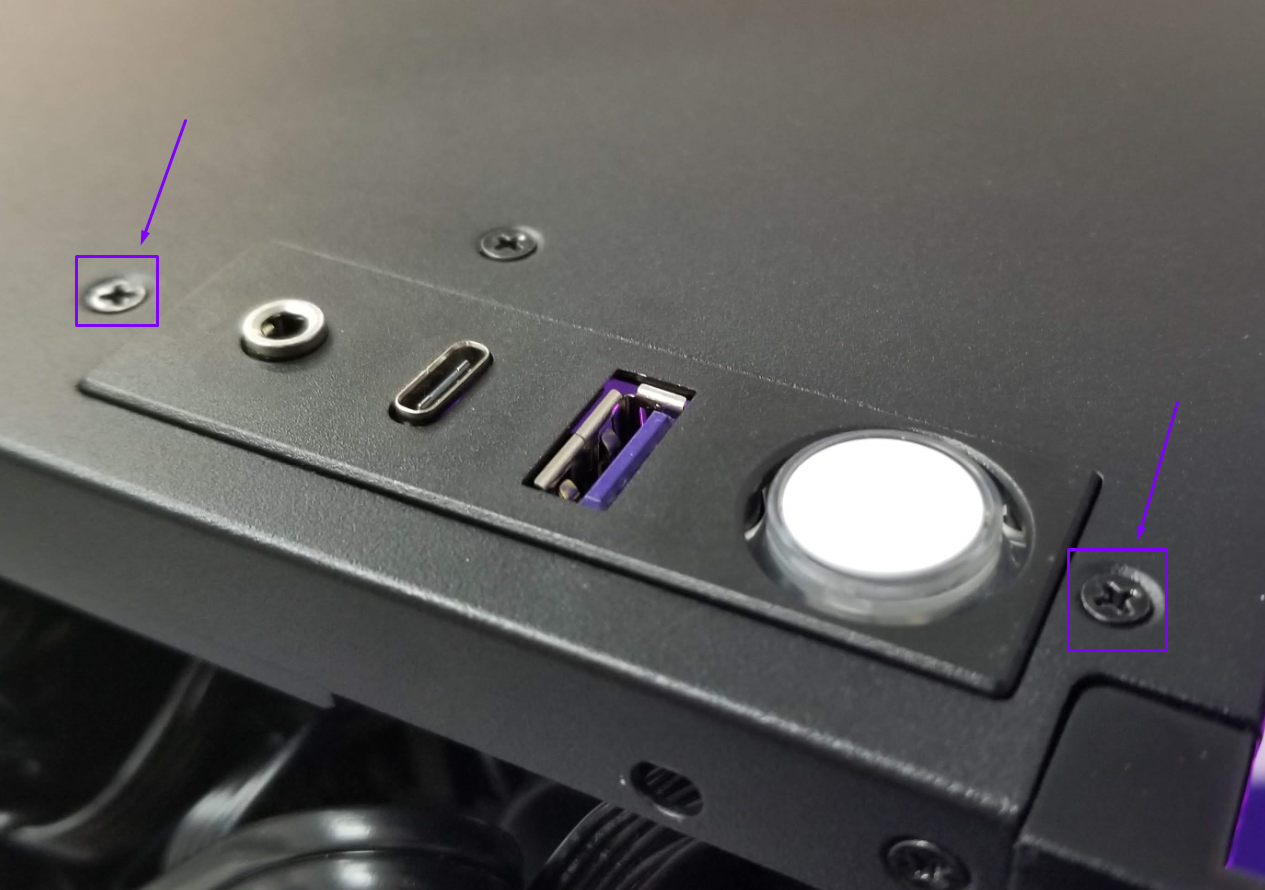

Ensuite, enlève les deux vis qui maintiennent le panneau d’E/S avant avec le tournevis Phillips #0 comme illustré sur la photo ci-dessous.

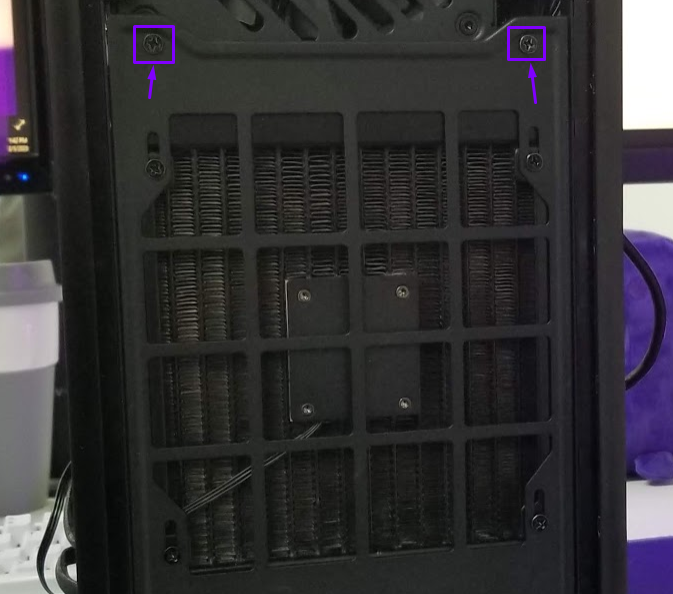

Après cela, le panneau d’E/S avant sera suspendu librement mais restera connecté à la carte mère. Pour accéder à la carte mère, ouvre l'autre côté du boîtier. Tu peux y accéder en retirant les deux vis ci-dessous. Lors de l'ouverture du panneau du refroidisseur, il faut tenir compte de la direction des tubes à partir du coude du radiateur. Lors du remontage, assure-toi que les tubes sont placés dans la même position avant de fermer le panneau du refroidisseur.

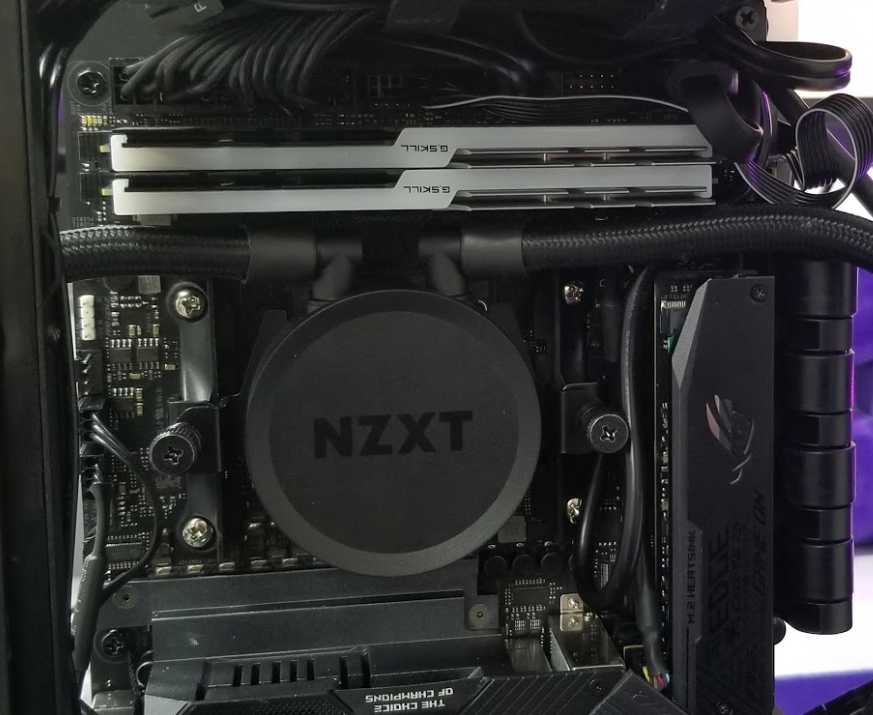

Une fois ouvert, il ressemblera à la photo ci-dessous.

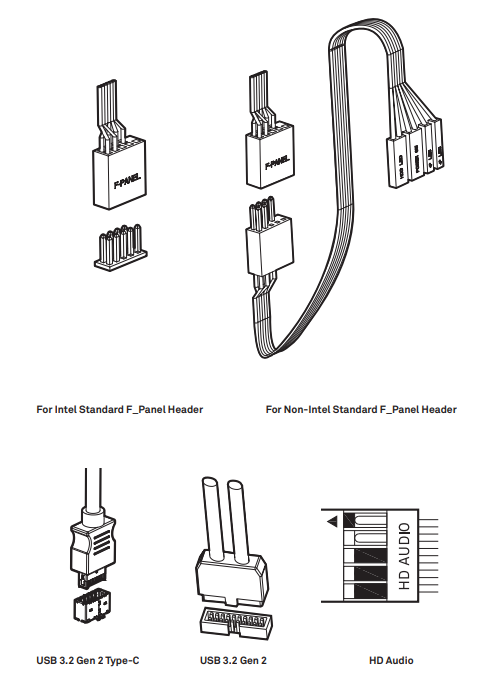

Tu pourras alors suivre le câble depuis le panneau d'E/S avant jusqu'à l'endroit où ils se trouvent sur la carte mère. Note bien les emplacements de connexion de ces câbles avant de les débrancher, afin que tu puisses reproduire la même configuration sur ton nouveau panneau d’E/S. Ainsi, tu peux acheminer ton nouveau module de la même manière et connecter les câbles à leur emplacement d'origine. Voici quelques extraits de notre manuel montrant les connexions potentielles à ta carte mère.

Si tu rencontres des problèmes ou si tu as plus de questions, contacte-nous ici.
