Remplacement de la carte d’extension PCIe dans le boîtier H1

Vous avez d’autres questions ? Envoyer une demande

Le remplacement de la carte d’extension PCIe est extrêmement facile et ne prend en moyenne que 10 à 15 minutes. Pour remplacer cette pièce, tu auras besoin des outils suivants.

- Un tournevis Philips (Phillips #1 et Phillips #2)

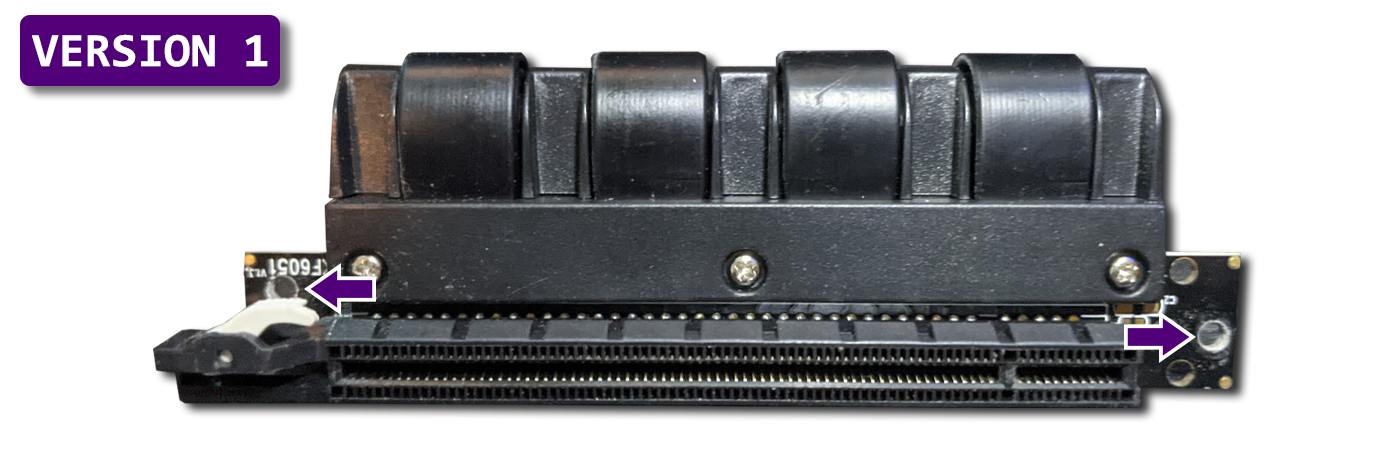

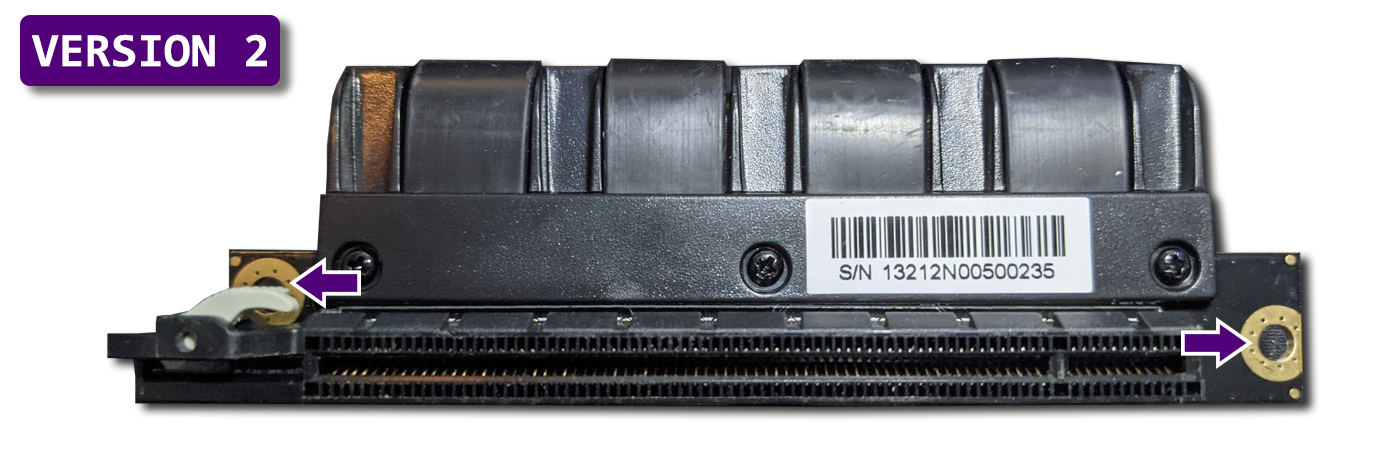

Remarque: pour le moment, il existe deux versions de notre PCIe Riser. La version 1 Riser est dangereuse pour une utilisation dans notre H1 en raison d'un problème avec sa conception. Ce problème de sécurité est abordé sur notre site à ce lien. La version 2 Riser a une mise à la terre supplémentaire sur le PCB pour les trous de vis afin d'éviter toute panne électrique. Ces deux versions sont illustrées ci-dessous.



Pour remplacer la carte d’extension PCIe, retire d‘abord tous les panneaux du boîtier. Enlève le panneau avant, le panneau arrière et les panneaux supérieurs.

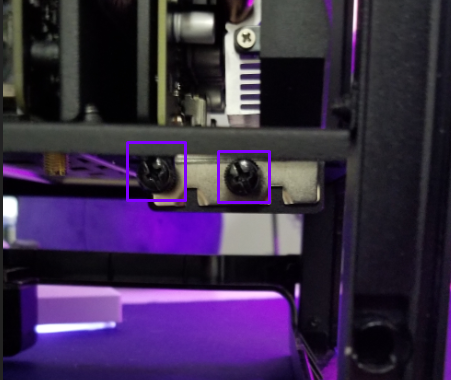

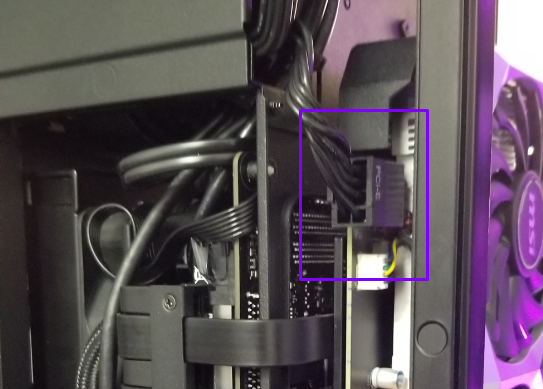

Une fois les panneaux retirés, débranche le(s) câble(s) d'alimentation PCIe connecté(s) au GPU. Retire les deux vis à ailettes du GPU sur l'emplacement d'extension qui se trouve sous le PC.

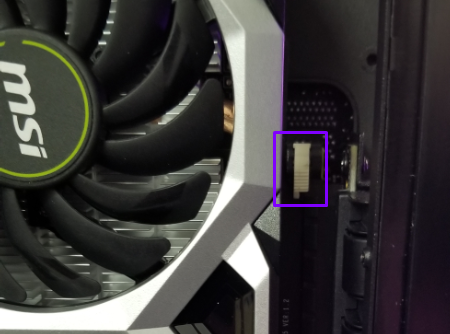

Ensuite, retire le GPU en appuyant sur le clip blanc situé sur le côté de l'emplacement de la carte d’extension PCIe, comme illustré ci-dessous.

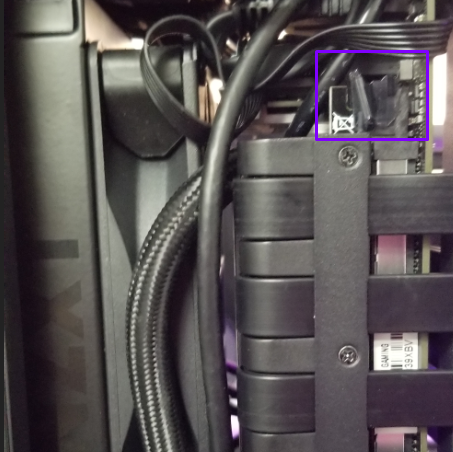

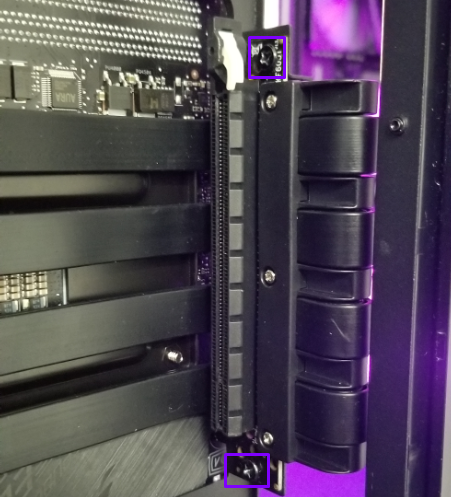

Après avoir retiré le GPU, desserre les deux vis indiquées sur la photo ci-dessous. Tu peux alors retirer la carte d’extension PCIe de son support de fixation sur le boîtier. Retire également la carte d’extension PCIe de la carte mère en ôtant le clip illustré ci-dessous.


Une fois retiré de la carte mère, tu peux alors installer une nouvelle carte d’extension PCIe. Cela peut être fait en inversant les étapes ci-dessus.


Si tu as des problèmes ou des questions sur ce procédé, contacte notre service client à NZXT.com/support
