Ce guide couvre le retrait de l’AIO du boîtier H1 (2019). Avant de continuer, veuillez suivre le guide ci-dessous pour retirer les panneaux de votre boîtier :
Pour ce guide, vous aurez besoin des outils suivants :
- Tournevis Phillips #1
- Pince coupante/Pinces à bout plat
- Pâte thermique (si votre pièce de remplacement ne possède pas de pâte thermique pré-appliquée).

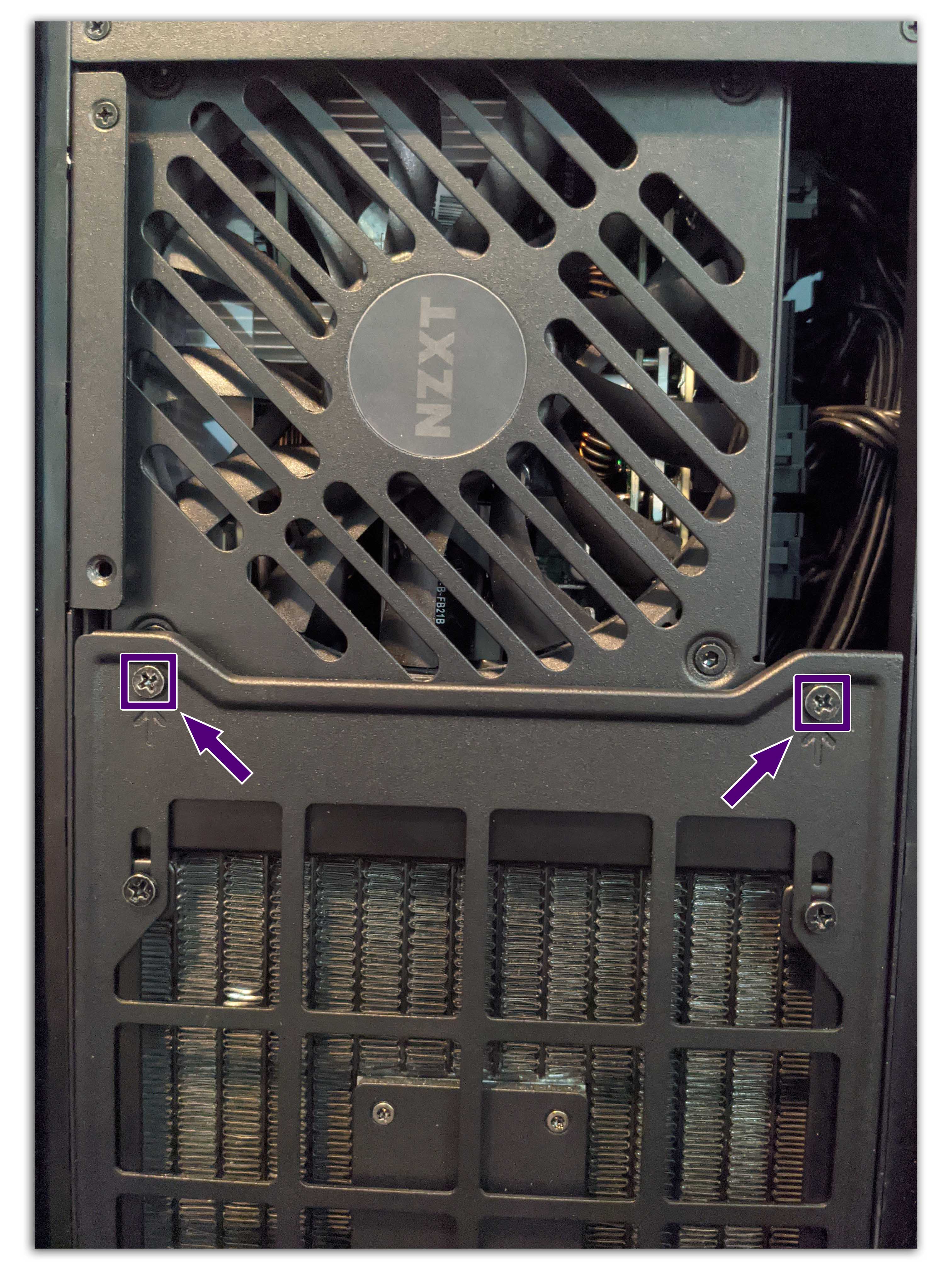

Une fois les panneaux retirés, enlevez les deux vis montrées sur l’image ci-dessous pour ouvrir la porte du boîtier et accéder au plateau de la carte mère.
Avec le plateau de la carte mère ouvert, procédez comme suit selon le type de socket de la carte mère avec laquelle votre PC a été assemblé :

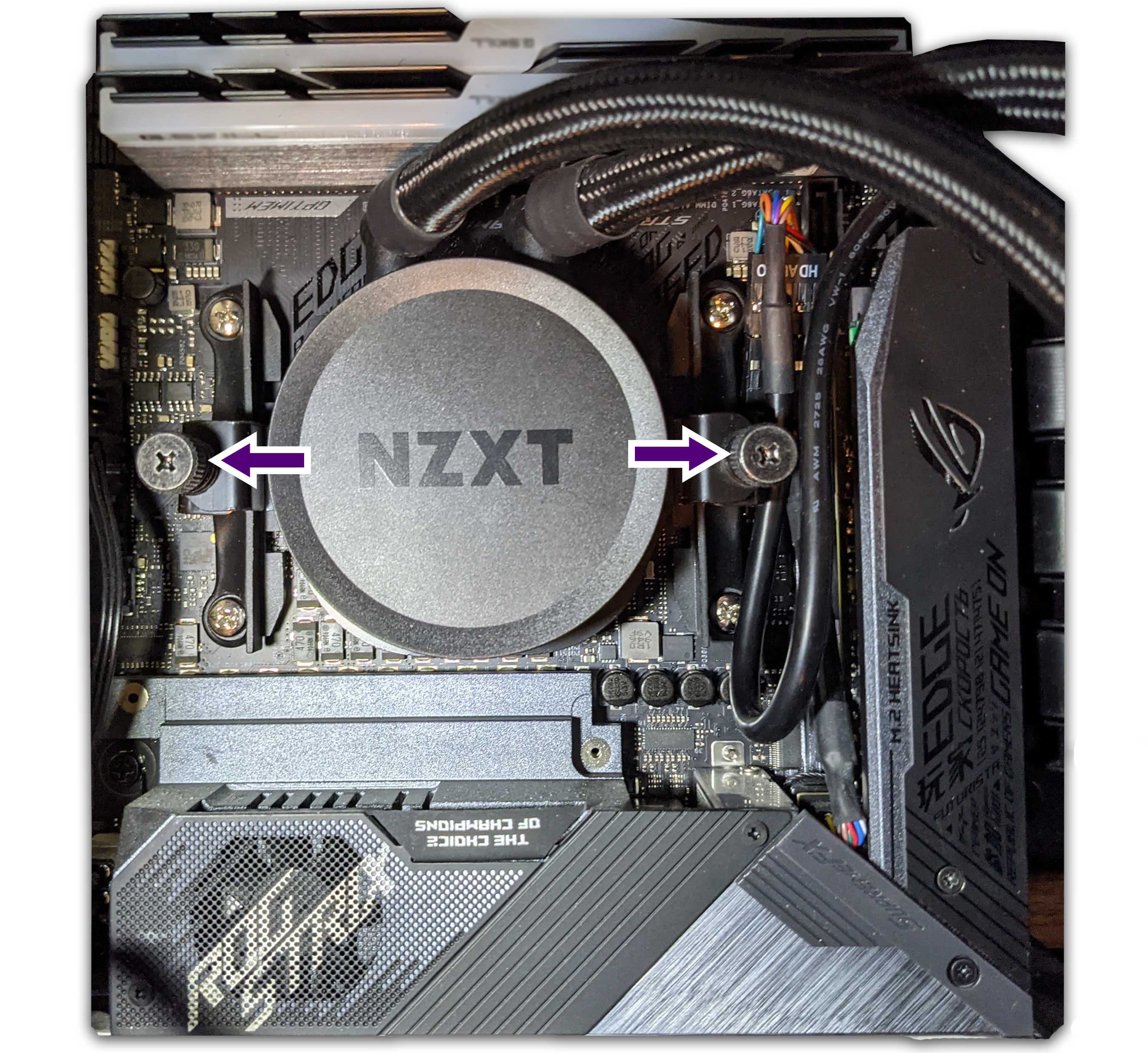

- AMD - Desserrez les deux écrous papillon pour les libérer des supports de montage, puis retirez le capuchon du refroidisseur (illustré ci-dessous).
- Intel - Retirez les quatre écrous papillon entourant le refroidisseur CPU, puis retirez le capuchon du refroidisseur.

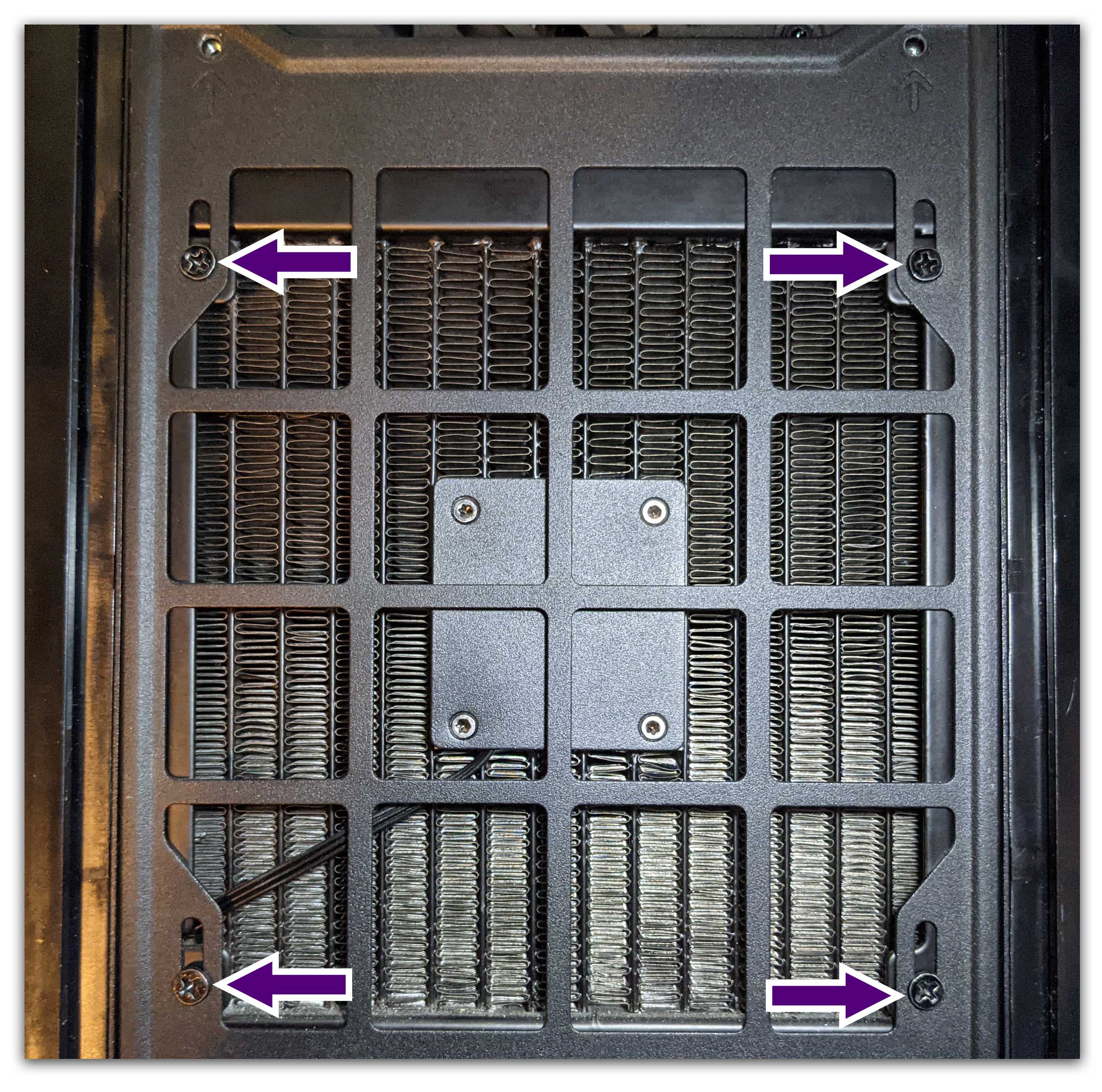

Avec le capuchon du refroidisseur retiré, enlevez les quatre vis fixant le radiateur à la porte du boîtier comme montré ci-dessous :

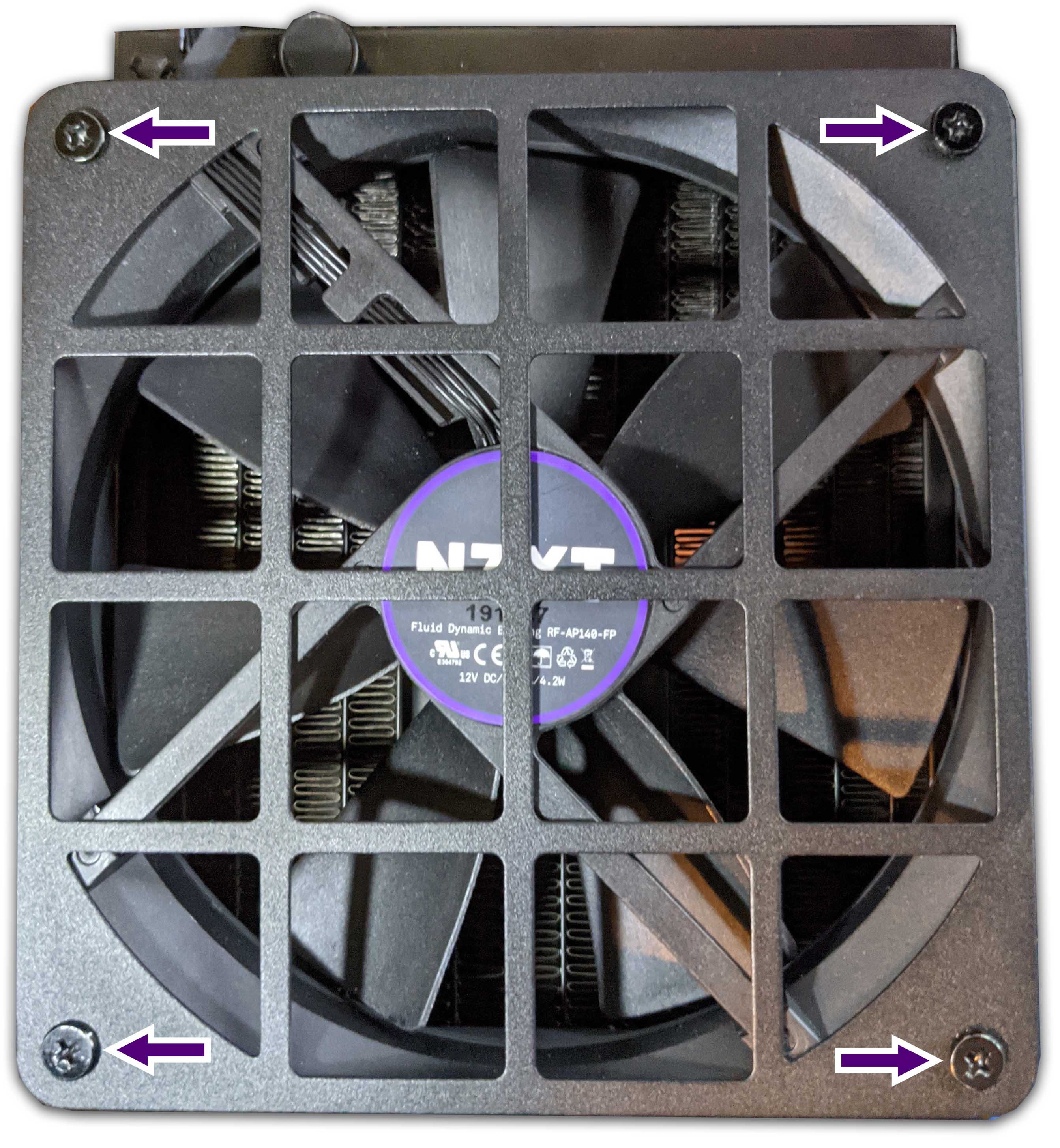

Si vous remplacez le ventilateur, retirez les quatre vis fixant le ventilateur au radiateur comme montré ci-dessous :

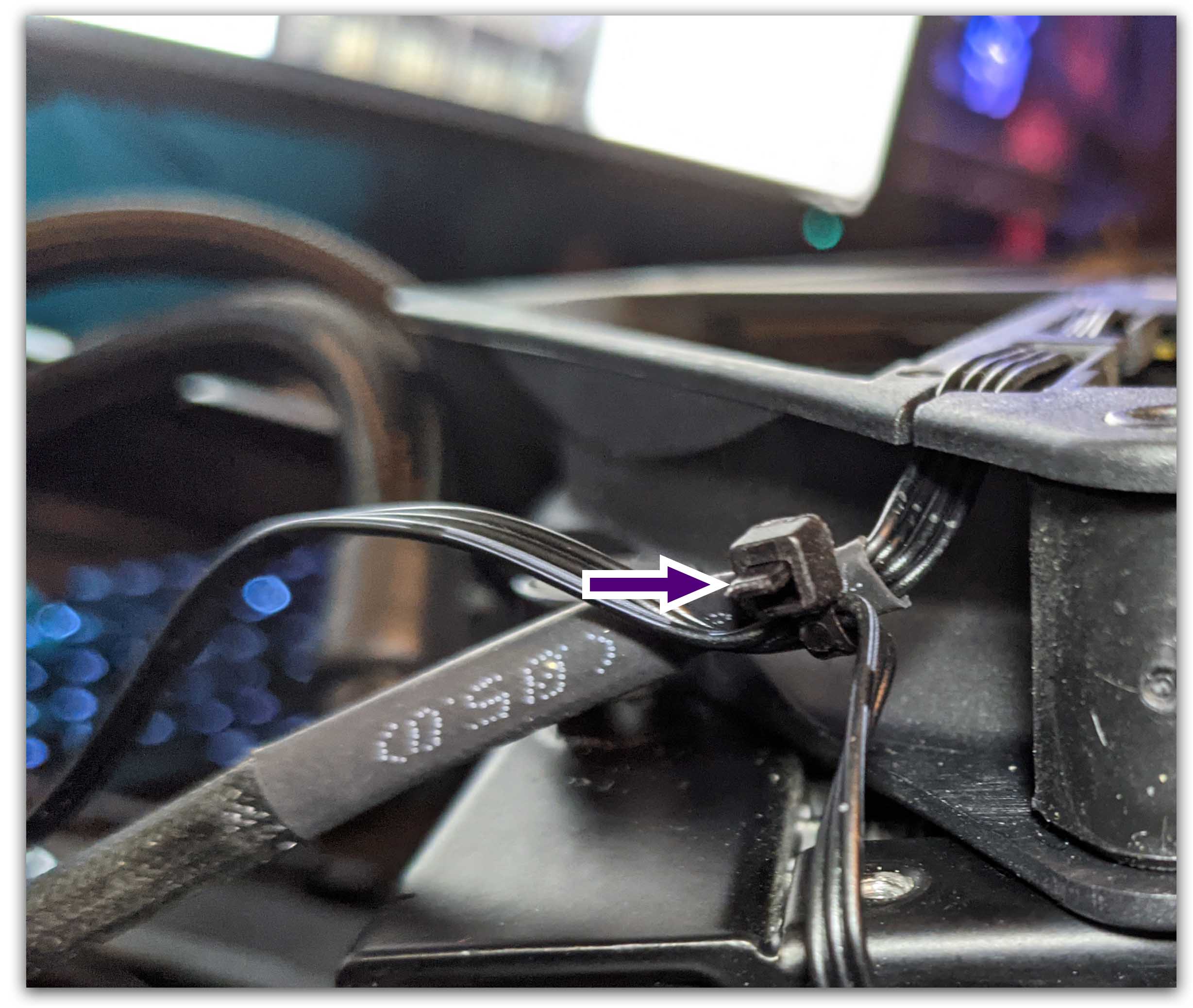

Une fois les vis retirées, coupez la attache-câble maintenant ensemble les câbles de la pompe et du ventilateur à l’aide de vos pinces à bout plat.
Suivez les étapes fournies en sens inverse pour réinstaller votre refroidisseur. Si votre refroidisseur de remplacement ne possède pas de pâte thermique pré-appliquée, appliquez une petite quantité de la taille d’un pois centrée sur le dissipateur thermique intégré (IHS) du CPU et installez le refroidisseur. La pression de montage fera étaler la pâte thermique.
