Retrait du PSU (bloc d’alimentation) NZXT H1

Si tu souhaites retirer ton bloc d'alimentation H1 pour un RMA ou le changer, ce guide te permettra de le faire avec une relative facilité. Tout d'abord, avant de retirer le bloc d'alimentation, enlève tous les panneaux du boîtier H1, pour cela, consulte ce guide. Une fois que tous les panneaux ont été retirés, tu peux commencer. Tout d'abord, ouvre le plateau du refroidisseur AIO (Refroidisseur All in One), car il bloque l'accès à certains câbles qui ont besoin d'être déconnectés.

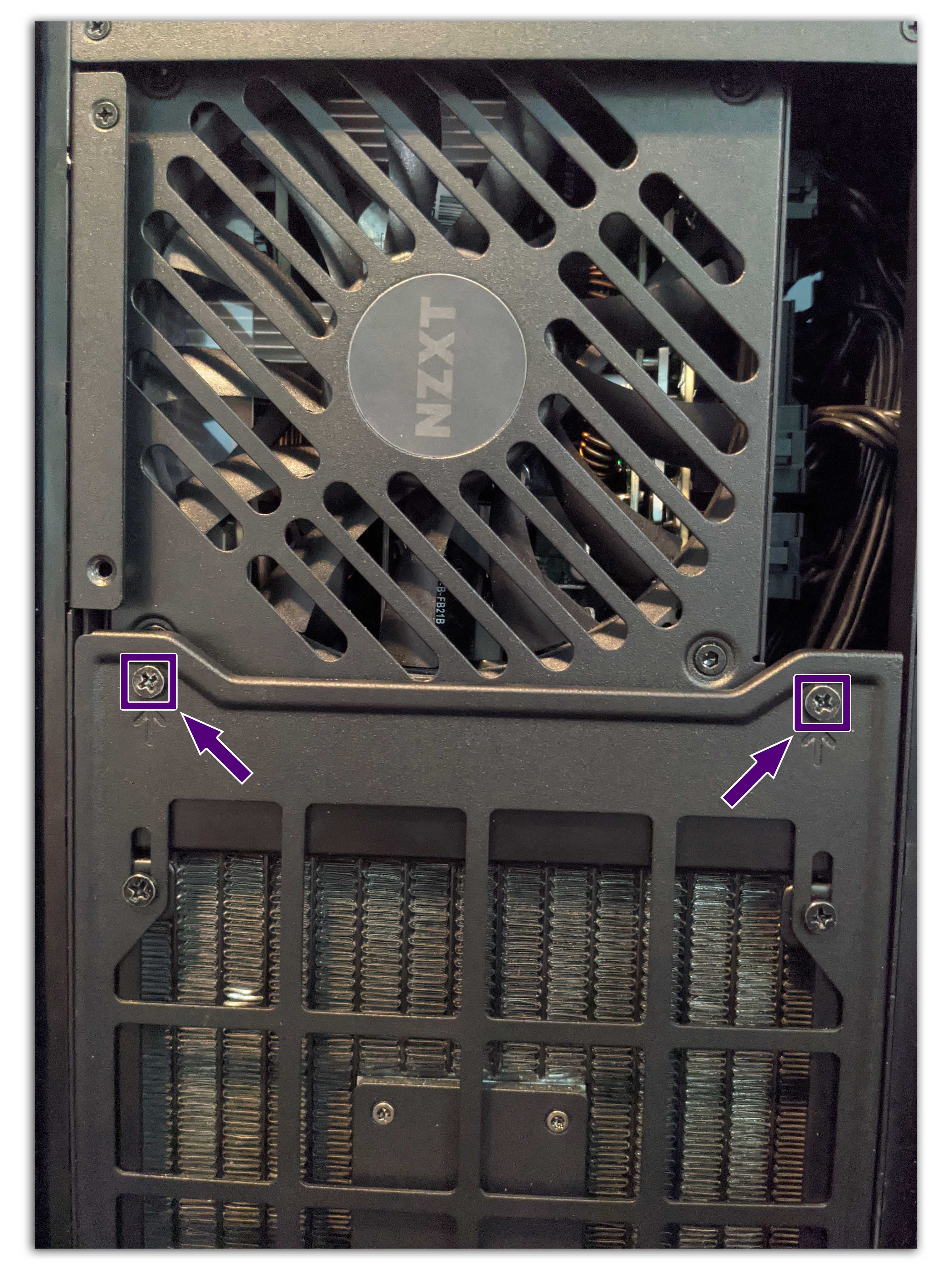

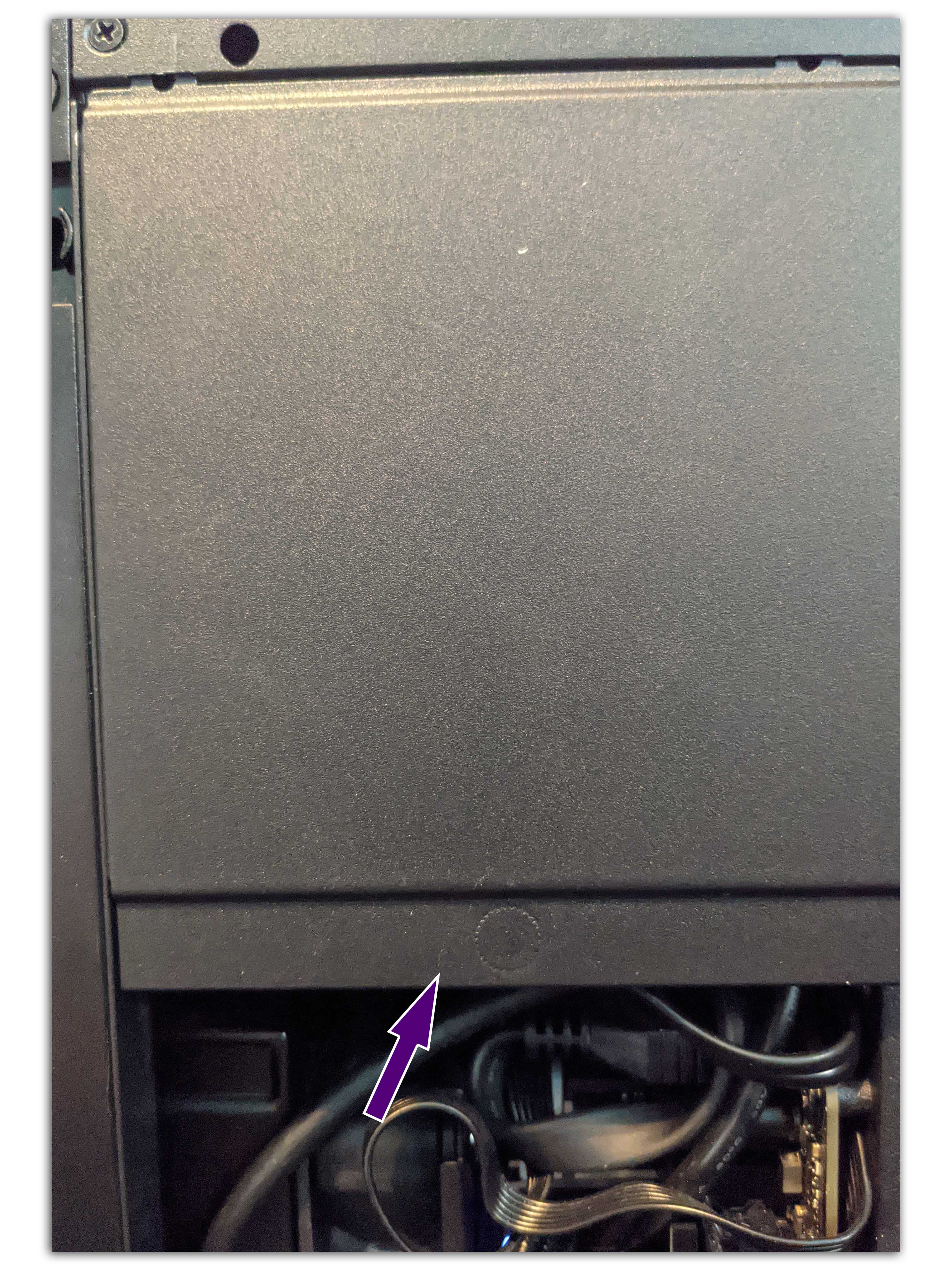

Une fois ces vis retirées, ouvre lentement le plateau à la manière d'un pont-levis. Fais attention, lorsque tu ouvres le plateau, à ne jamais le forcer, car tu risques d'endommager les tuyaux du radiateur et de provoquer une fuite importante. Assure-toi de faire pivoter les raccords de tubes sur le radiateur pour éviter de les endommager lorsque tu ouvres le plateau. Ensuite, ouvre le couvercle du plateau de câbles électriques/SSD, en le soulevant par le bas de celui-ci.

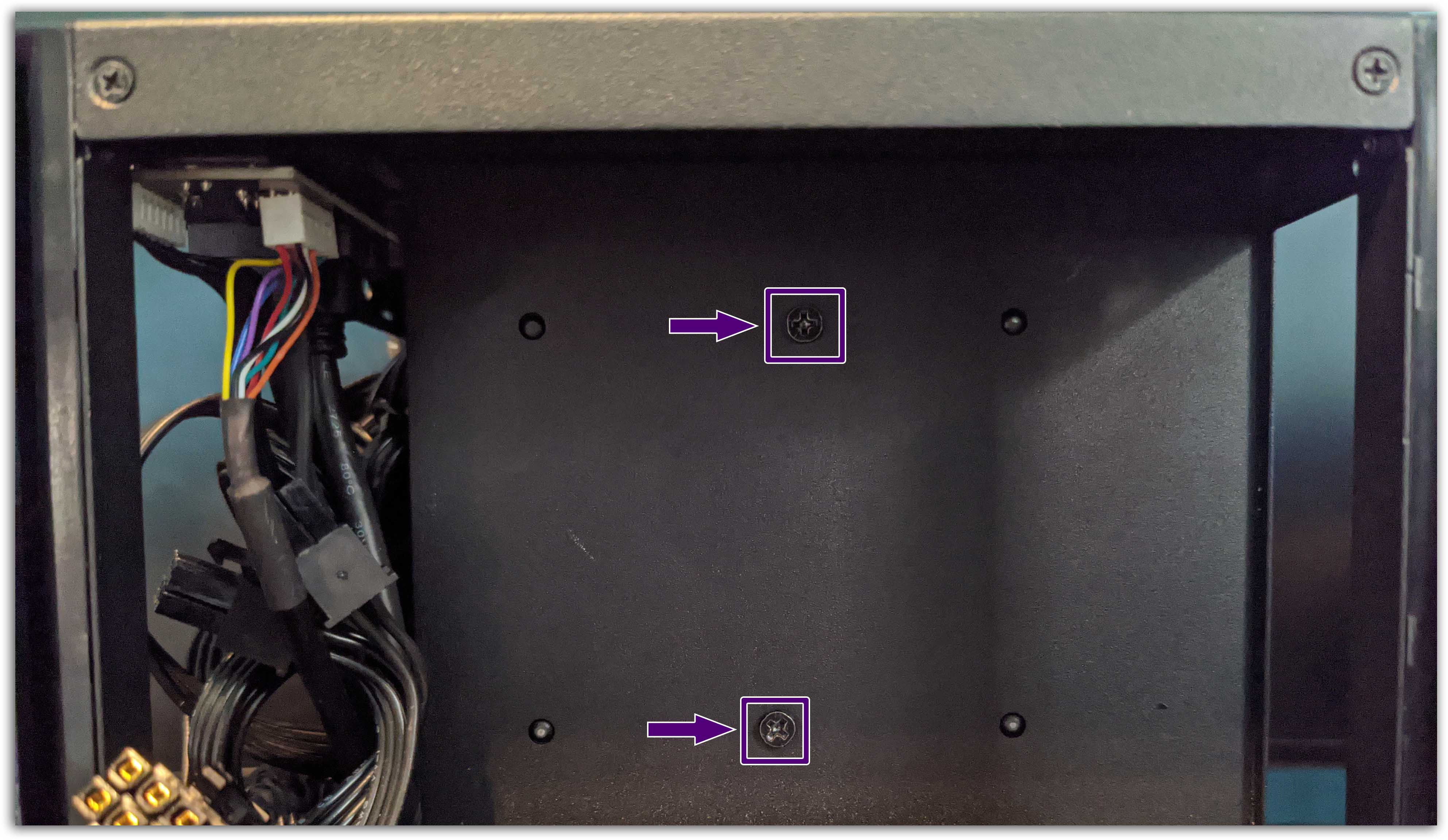

Une fois que cela est fait, débranche tous les câbles connectés au bloc d’alimentation. De plus, dans la mesure où cela peut gêner, assure-toi de retirer le câble d'alimentation ATX à 24 broches menant à la carte mère. Enfin, détache les bandes auto-agrippantes sous le bloc d'alimentation pour qu'aucun câble ne vienne gêner le passage. Ensuite, retire les supports de disques SSD, car ils peuvent entraver le retrait des blocs d'alimentation. Les deux vis illustrées ci-dessous maintiennent le support SSD sur le cadre.

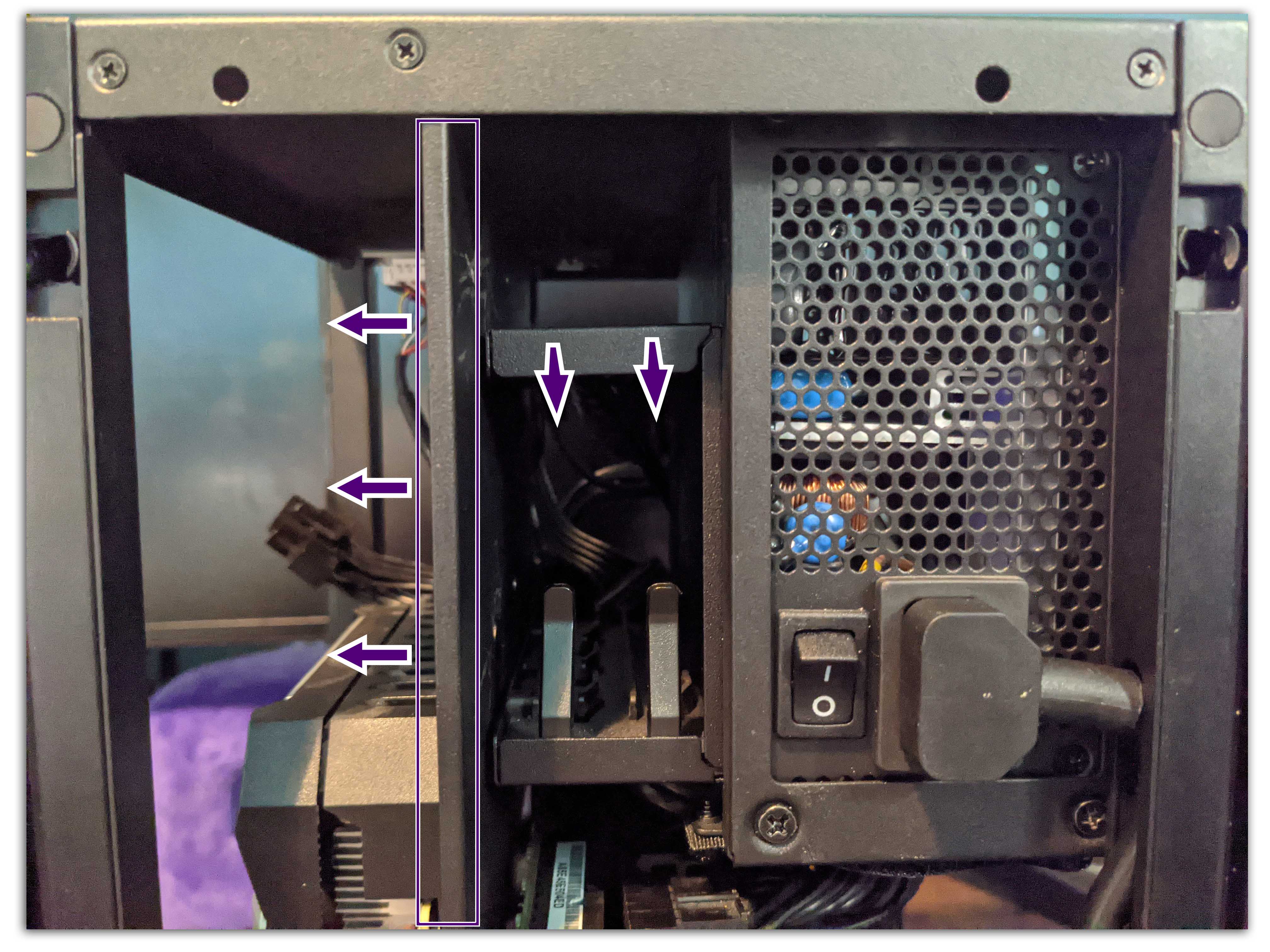

Ensuite, une fois ces deux vis retirées, fais pivoter la plaque de métal sur laquelle le SSD a été monté afin de faire glisser le support SSD hors du boîtier. Tu n'as pas besoin de forcer beaucoup, juste assez pour provoquer une légère tension qui te permettra de glisser hors du support. Procède lentement sinon tu peux abîmer l'intérieur du boîtier. Voici la photo ci-dessous.

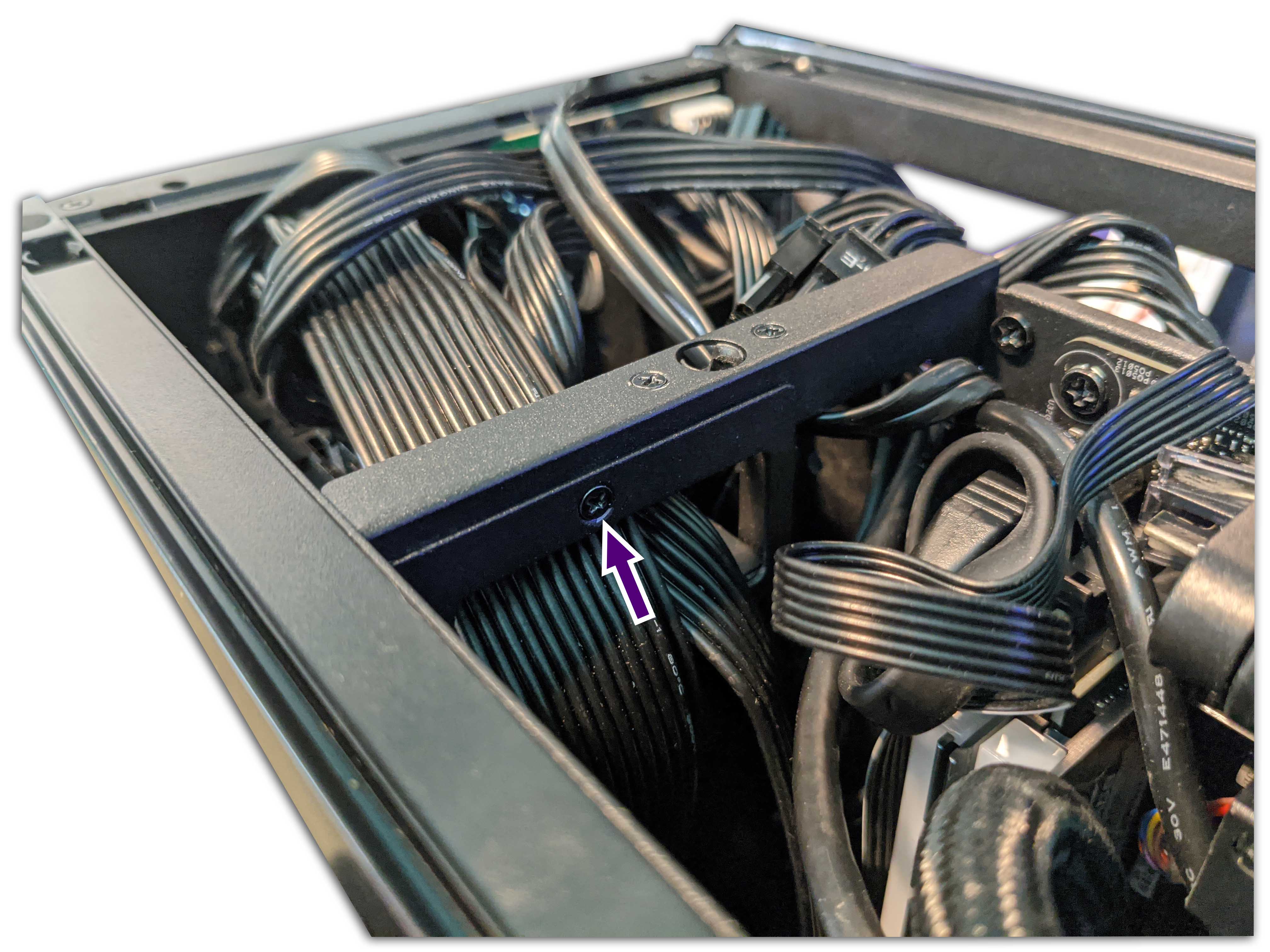

Une fois le support SSD retiré, tu peux sortir le bloc d'alimentation. Tout d'abord, il y a une vis sur le dessous du bloc d'alimentation à retirer.

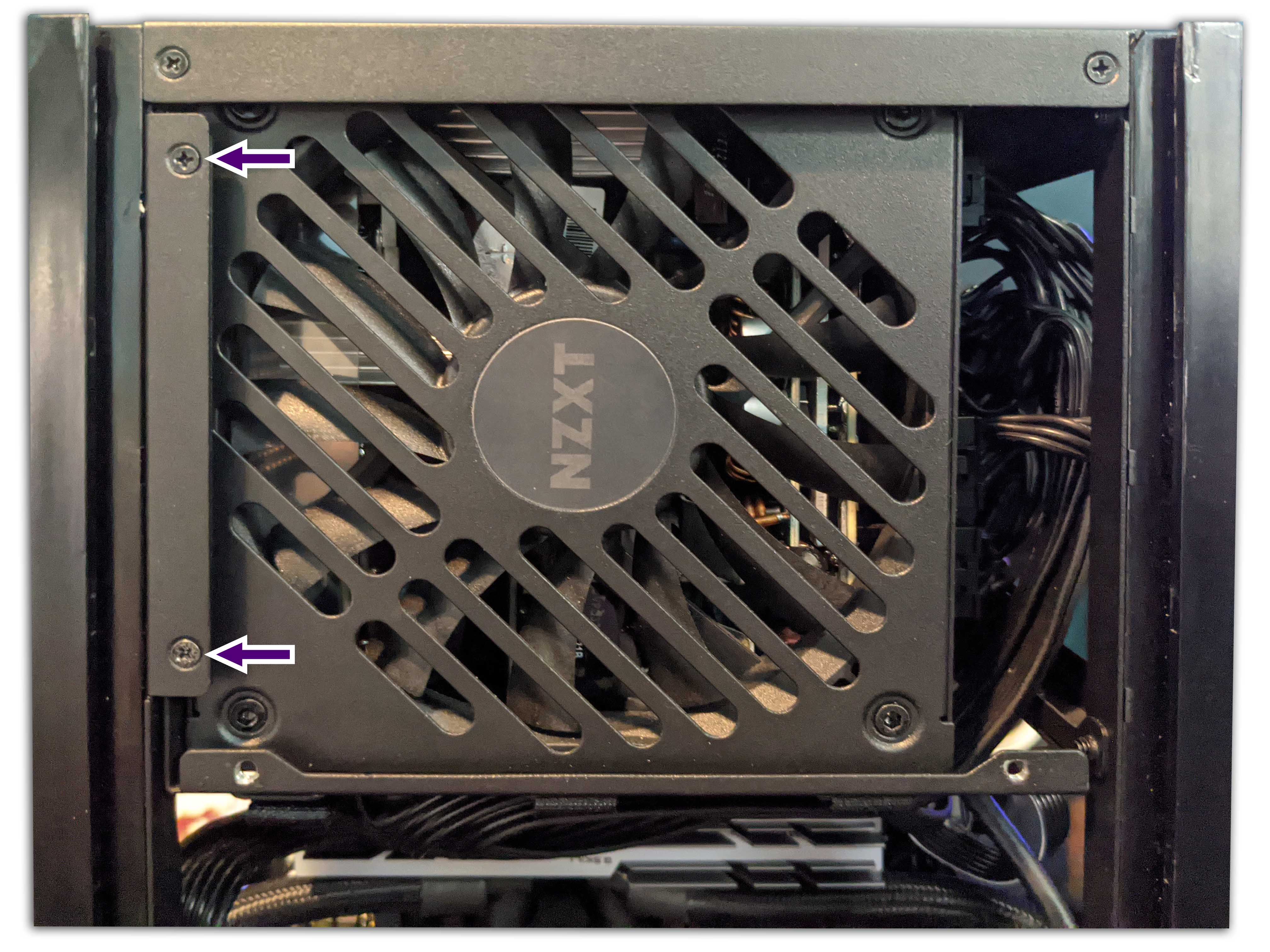

Ensuite, retire les vis qui maintiennent le côté du bloc d'alimentation comme illustré ci-dessous.

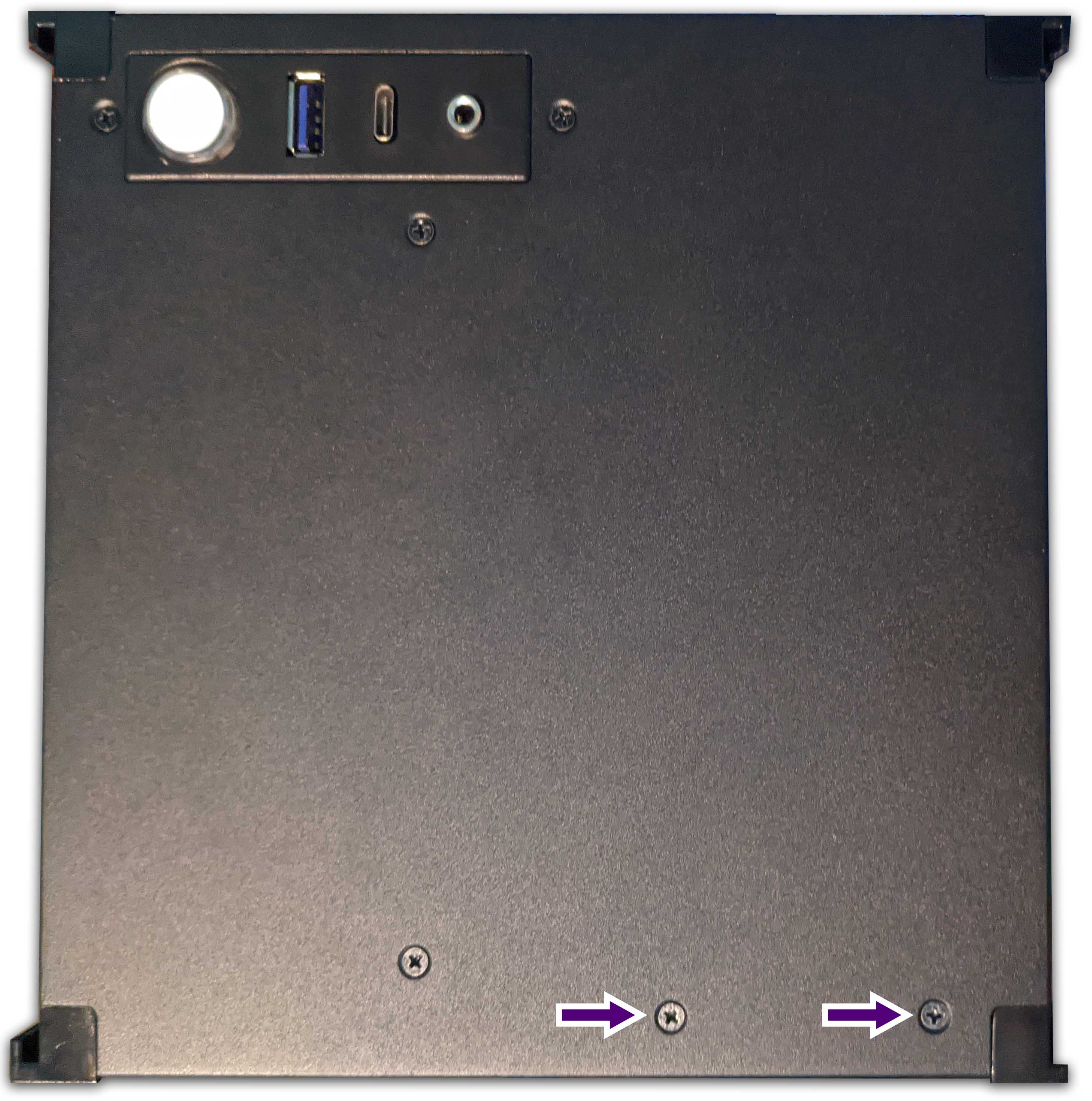

Enfin, il y a deux vis sur le dessus du boîtier à retirer.

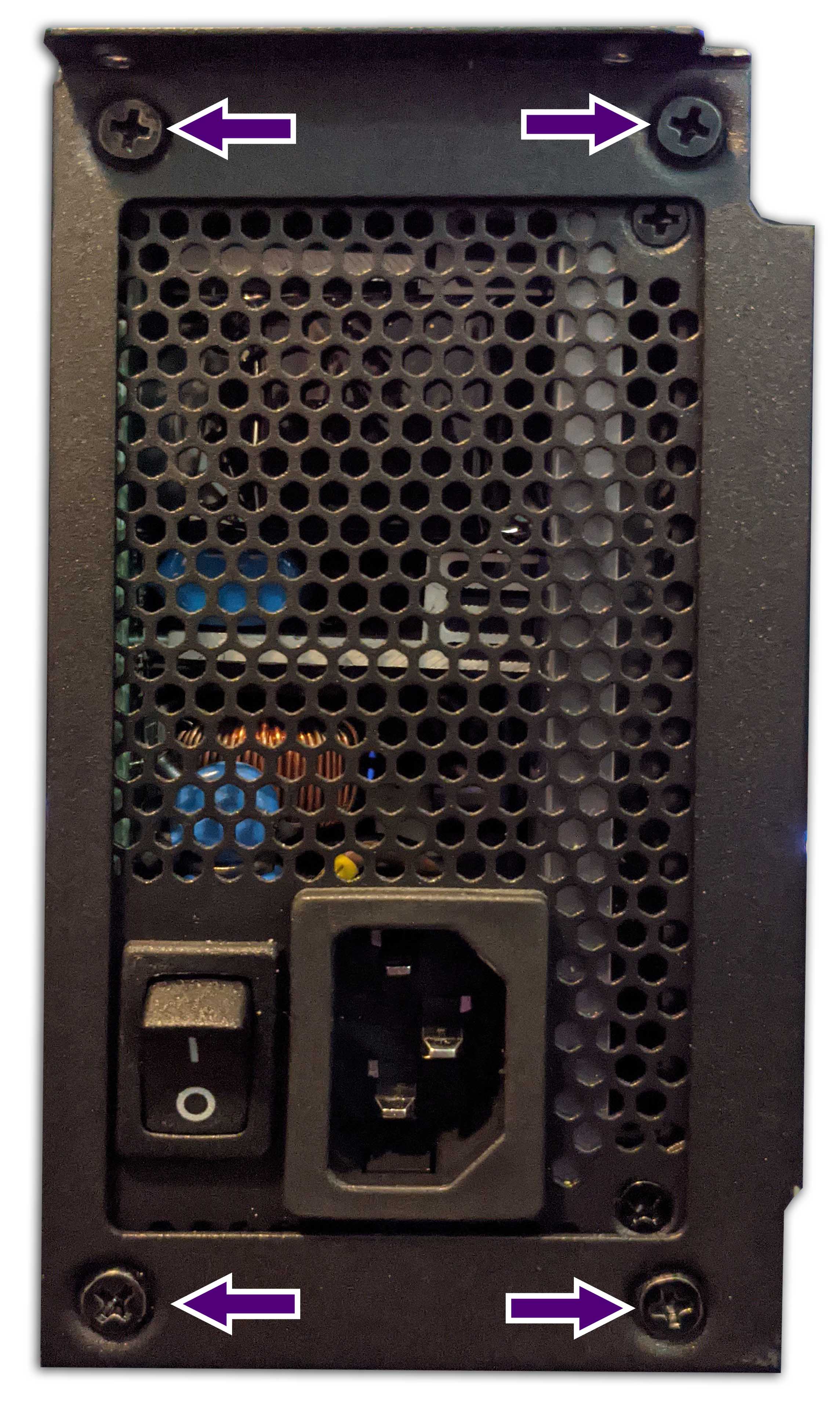

En desserrant ces deux vis, le bloc d'alimentation se libérera complètement. Il sera probablement retenu par le câble de rallonge de l'alimentation électrique. Débranche ce câble et tu peux maintenant extraire avec précaution le bloc d'alimentation de l'arrière du boîtier.  Une fois que tu as retiré le bloc d'alimentation, il sera muni d'un support de montage. Pour retirer le bloc d'alimentation de son support, retire les quatre vis indiquées ci-dessous.

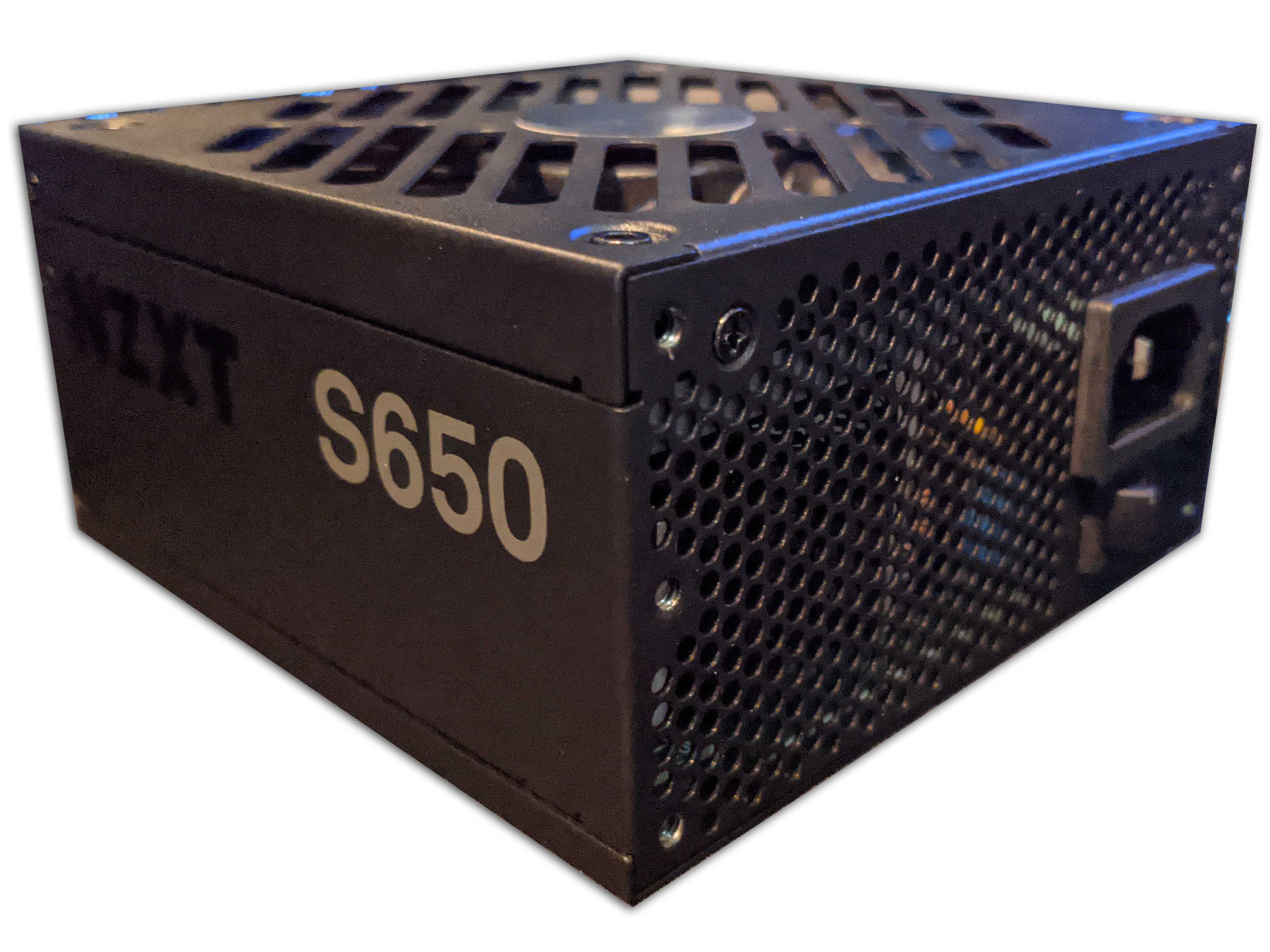

Une fois terminé, le bloc d'alimentation est entièrement détaché du support. À partir de là, tu peux remplacer le bloc d'alimentation en inversant les étapes ci-dessus. Si tu rencontres des difficultés, n'hésite pas à contacter notre service client pour obtenir de l'aide.
