Kraken Core RGB (2025) |
С установленной крышкой насоса на предыдущем этапе, этот раздел сосредоточен на установке радиатора и вентилятора.
Какое оборудование мне нужно?

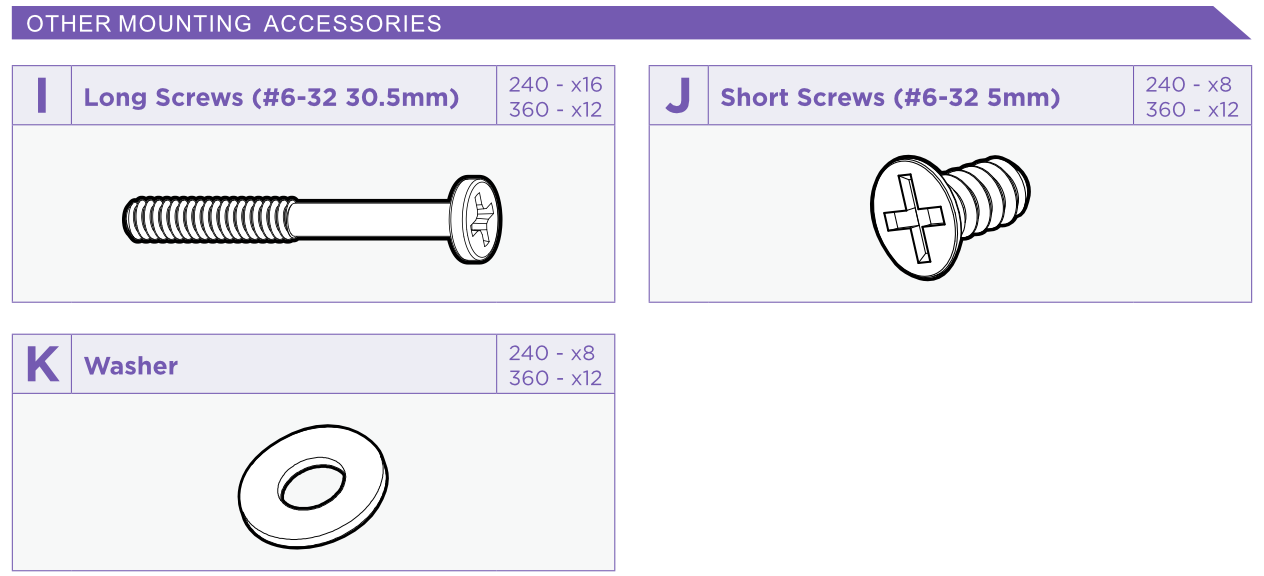

Для этого шага руководства вам понадобится следующее оборудование из комплекта аксессуаров:
Для большинства установок вам потребуются только следующие элементы:
| Kraken Core 240 | Kraken Core 360 |
|
|
* Дополнительные I длинные винты предоставляются для использования Kraken с альтернативными отдельными вентиляторами. Kraken Core 240 будет включать дополнительные I длинные винты для конфигураций push-pull.
Установка вентилятора и радиатора
| Где мне следует установить радиатор? |
|
Правильное место для установки радиатора Kraken полностью зависит от вашего корпуса. Мы обычно рекомендуем устанавливать радиатор сверху с вентиляторами в конфигурации push, когда это возможно. Для получения дополнительной информации обратитесь к руководству пользователя вашего корпуса ПК. Это руководство охватывает только верхнюю и переднюю установку. При выборе места для установки радиатора убедитесь, что самая высокая точка радиатора находится выше крышки насоса. Установка радиатора полностью ниже крышки насоса может привести к снижению производительности или выходу насоса из строя. |
Верхняя установка
В этом примере мы будем устанавливать Kraken Core 360 в корпус H6 Flow (2023).

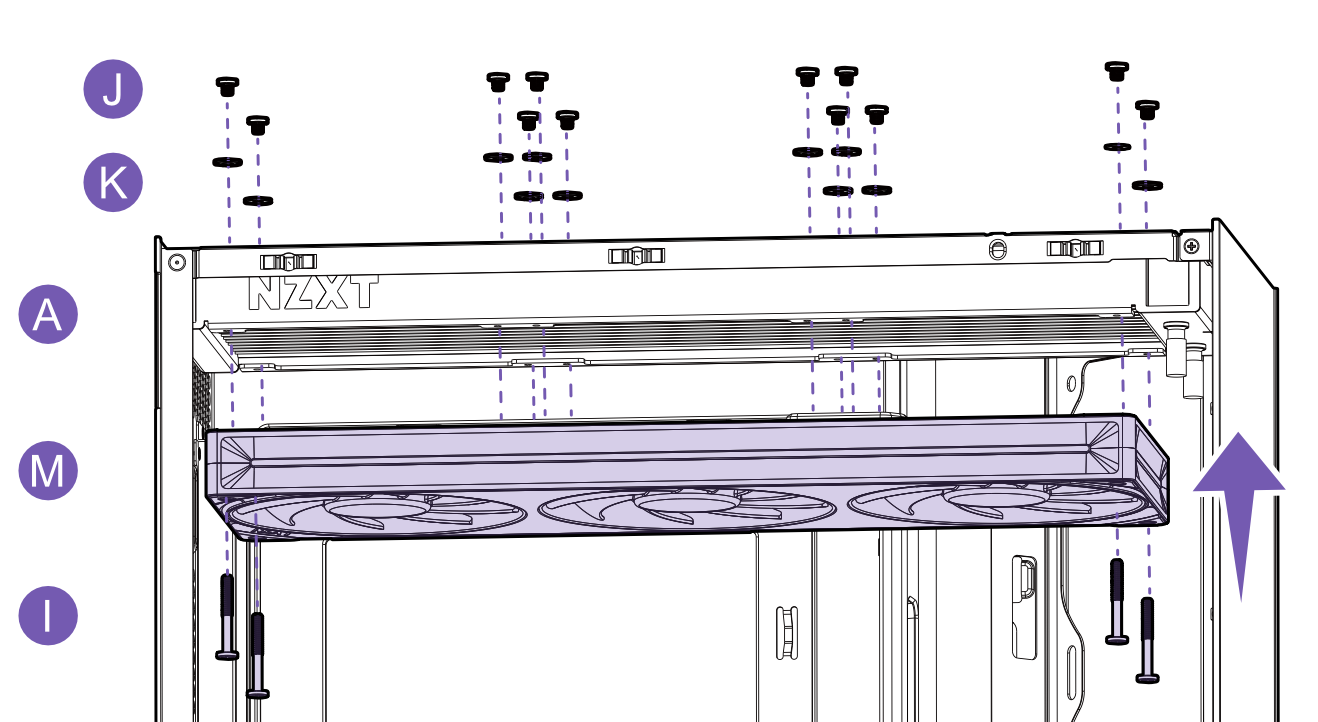

При верхней установке радиатора мы рекомендуем сначала закрепить вентиляторы на радиаторе до установки радиатора в корпус. При верхней установке мы хотим выдувать воздух через радиатор и из корпуса, используя конфигурацию Push. Разместите выдувную сторону вентилятора(ов) вплотную к радиатору, затем закрепите вентиляторы с помощью I длинных винтов.
Для включённых вентиляторов NZXT для Kraken Core, выдувная сторона будет закрытой стороной с видимыми спицами мотора.
С установленными вентиляторами закрепите радиатор в корпусе, вставив J короткие винты через K шайбы и вкрутив их в радиатор.
Передняя установка
В этом примере мы будем устанавливать Kraken Core 360 в корпус H5 Flow (2024).

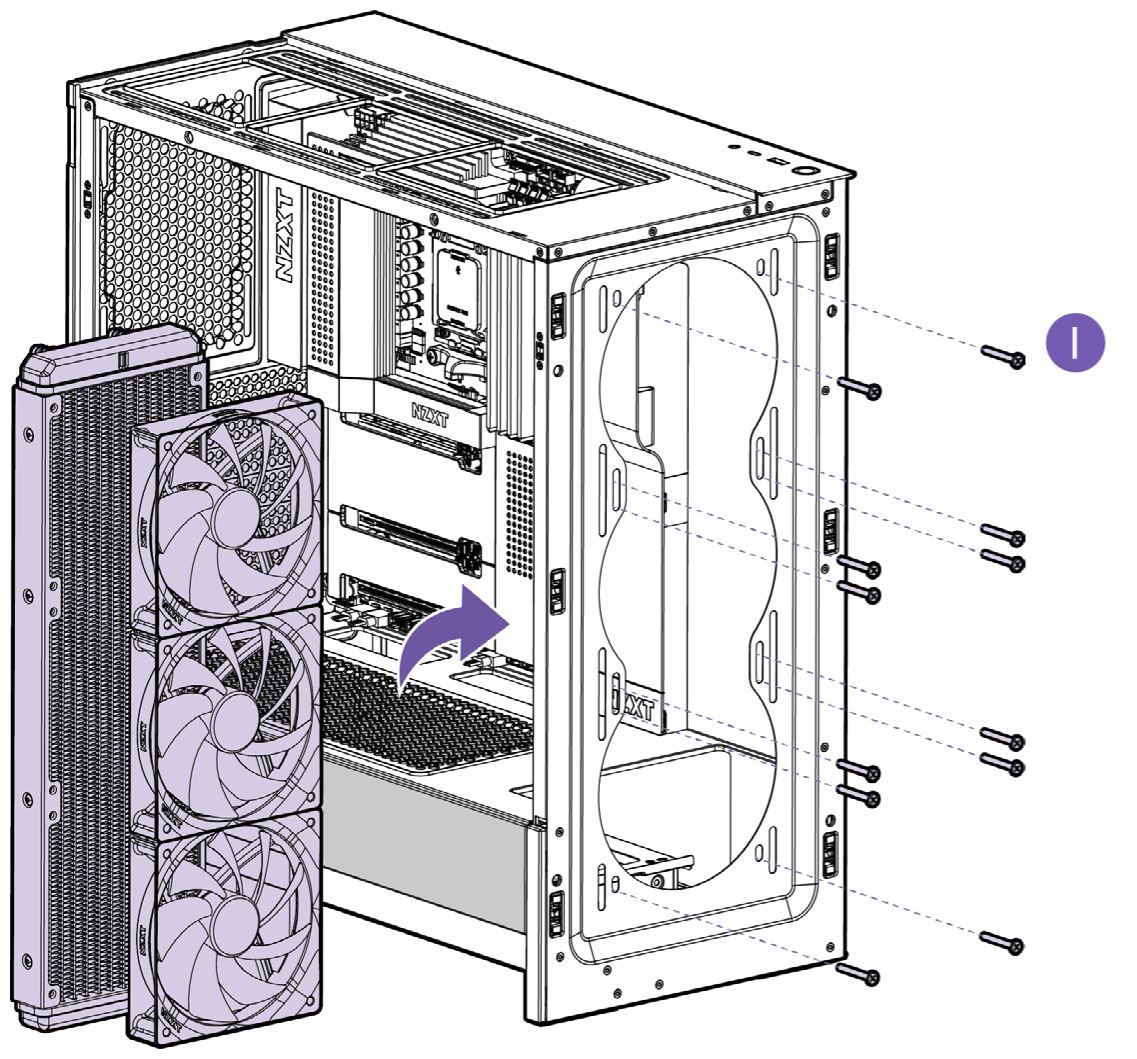

На приведённой выше схеме показан общий 360 мм радиатор в корпусе H5 Flow (2024). Для включённых вентиляторов необходимо только 4 I длинных винта.
При передней установке радиатора рекомендуется устанавливать вентиляторы между внутренней частью корпуса и радиатором, как показано выше. Некоторые корпуса могут включать съёмный монтажный кронштейн, который размещается между вентиляторами и радиатором, что может облегчить процесс установки. Для получения дополнительной информации обратитесь к руководству пользователя вашего корпуса ПК.
Закрепите радиатор в корпусе, вставив I длинные винты в монтажные отверстия корпуса, через вентиляторы, вкручивая вентиляторы в радиатор. Если монтажные отверстия на вашем корпусе шире головки винтов, проденьте их через K шайбу перед вставкой в корпус.
| Передняя установка - трубки вверх или вниз? |
|
Если вы используете корпус, который поддерживает только переднюю установку, может возникнуть вопрос, должны ли трубки располагаться сверху или снизу радиатора. Для большинства пользователей это будет зависеть от личных предпочтений относительно внешнего вида сборки. Серьёзных различий в производительности между верхней и нижней установкой трубок не обнаружено. Гораздо важнее убедиться, что самая высокая точка радиатора остаётся выше крышки насоса по причинам, упомянутым выше. |
Подключение питания вентиляторов
Для питания вентиляторов подключите 4-контактный PWM-разъём вентилятора от вентилятора(ов) к одному из следующих разъёмов на вашей материнской плате:
- CPU_FAN
- SYS_FAN
- В зависимости от вашей материнской платы этот разъём также может называться CHA_FAN. Для получения дополнительной информации обратитесь к руководству пользователя вашей материнской платы.
| Стоит ли использовать CPU_FAN или SYS_FAN? |
| Разъём, который вы должны использовать, зависит от доступных опций на вашей материнской плате. Если вы подключили насос к CPU_FAN на предыдущем шаге, подключите вентилятор к свободному разъёму SYS_FAN. |
Подключение 5V ARGB
Этот раздел руководства применяется только к следующим моделям вентиляторов:
- F240 RGB Core (EV-B) (входит в комплект Kraken Core 240 RGB)
- F360 RGB Core (EV-B) (входит в комплект Kraken Core 360 RGB)
Как и крышка насоса, вентиляторы, включённые в вышеуказанные модели Kraken Core, питаются исключительно от 5V адресуемого RGB (ARGB), который присутствует на многих материнских платах под разными названиями, такими как ADD_HEADER, JRAINBOW, D_LED, ADD_GEN2 и др. Для получения дополнительной информации обратитесь к руководству пользователя вашей материнской платы.

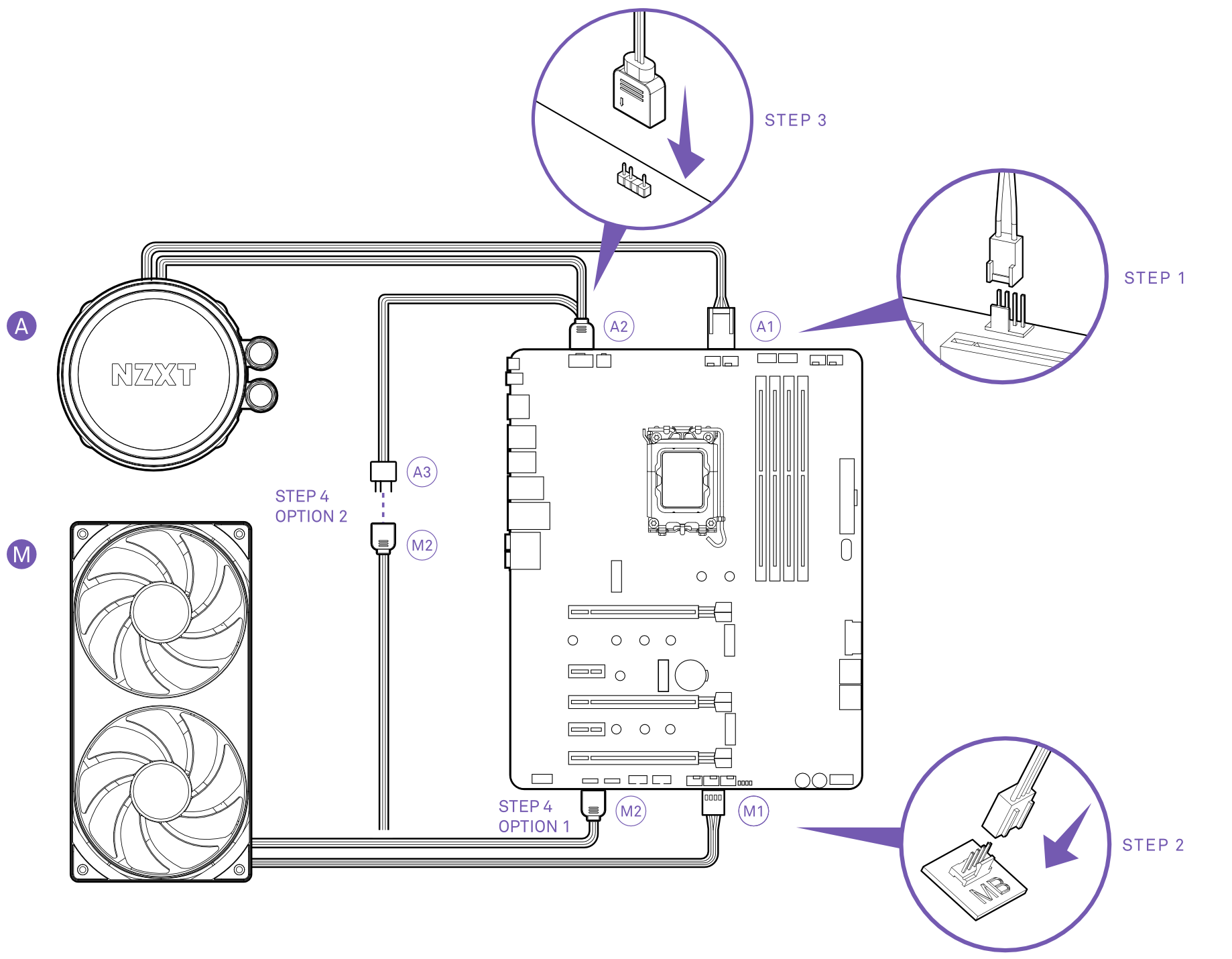

При подключении 5V ARGB от вентилятора у вас будет два варианта из коробки в зависимости от того, как вы предпочитаете управлять подсветкой вашей системы:
| Вариант 1 - Независимое подключение | Вариант 2 - Последовательное подключение от крышки |
|
|

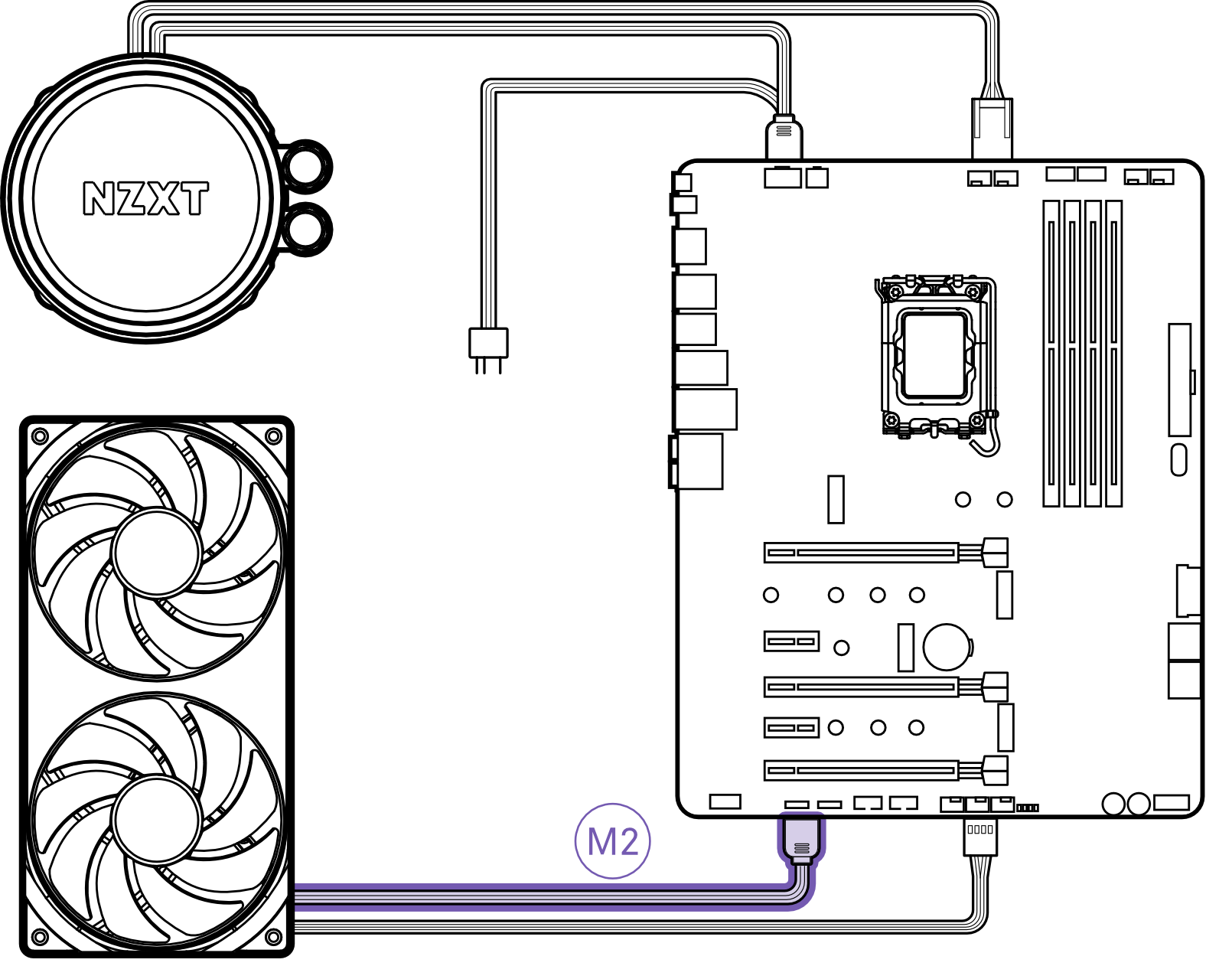

Вариант 1 - Независимое подключение
Подключите 5V женский разъём от вентилятора напрямую к 5V ARGB разъёму на материнской плате.

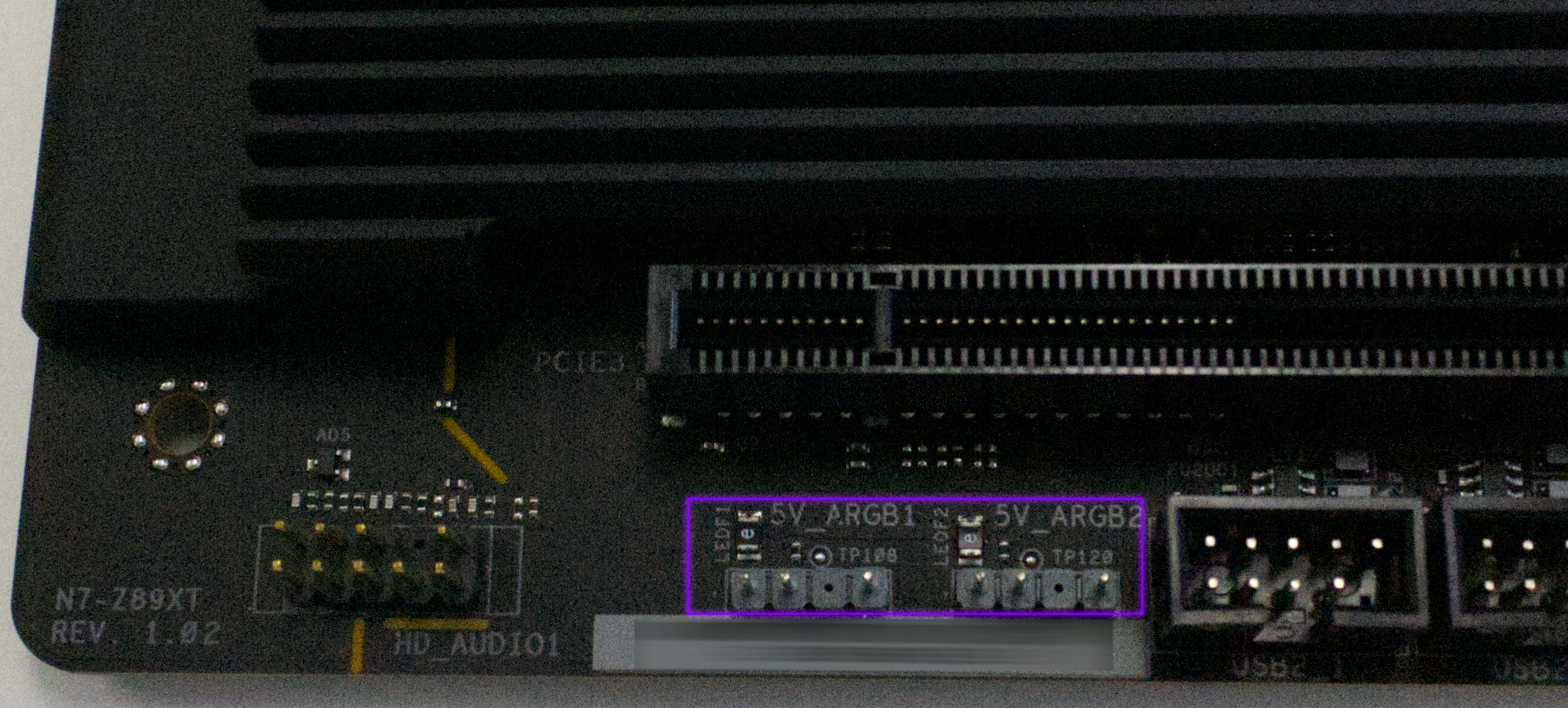

Как упоминалось выше, 5V ARGB разъёмы могут иметь разные названия в зависимости от модели вашей материнской платы. Для получения дополнительной информации обратитесь к руководству пользователя вашей материнской платы.
| Можно ли подключить 5V ARGB к 12V RGB разъёму? |
|
Не пытайтесь подключать 5V ARGB разъём на Kraken Core или его включённом вентиляторе к 12V RGB или UART разъёмам! Это может привести к необратимому повреждению вашего ПК и/или Kraken. Повреждения, вызванные неправильной установкой Kraken, не покрываются гарантией. |

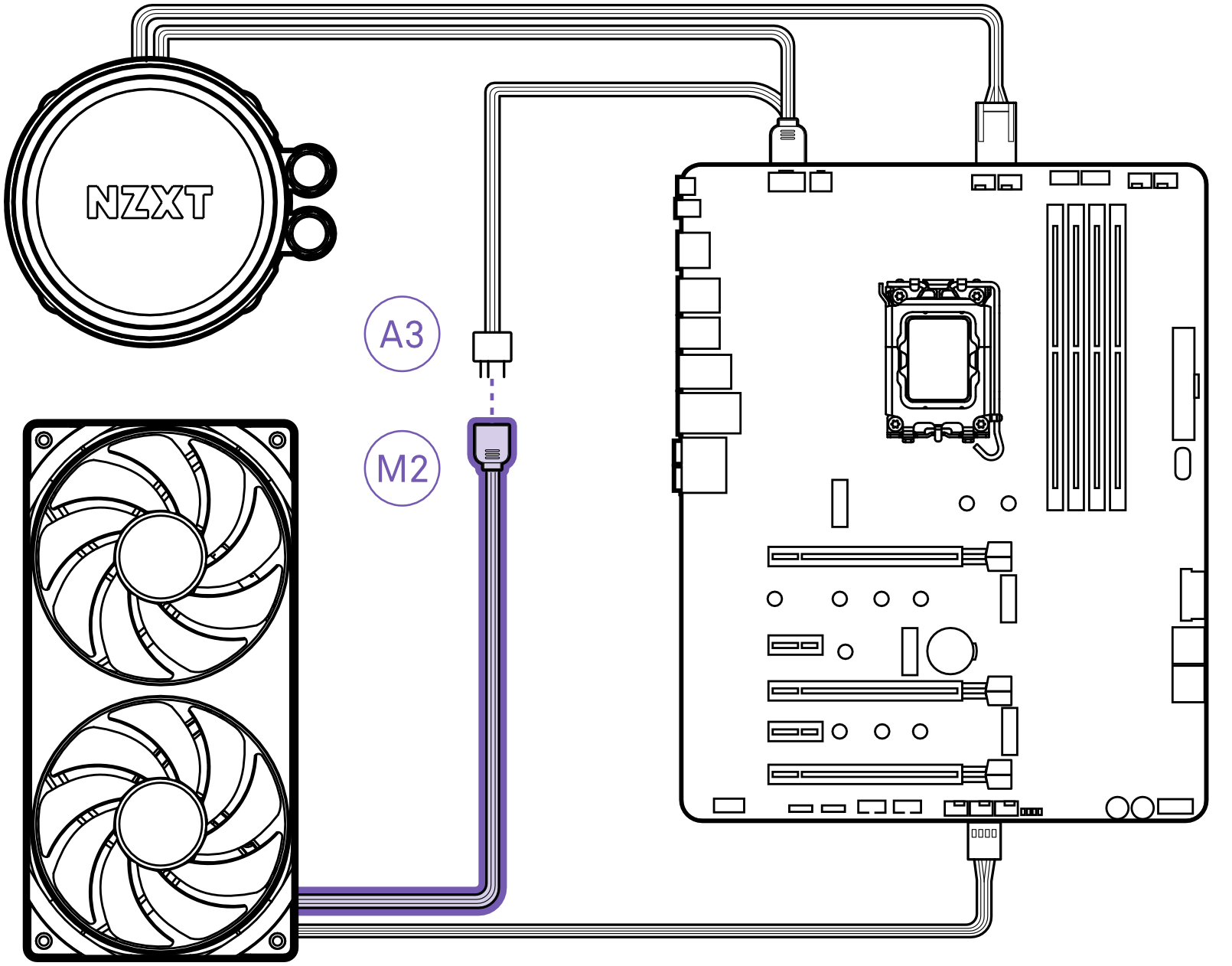

Вариант 2 - Последовательное подключение от крышки
Снимите пластиковую крышку с 5V мужского разъёма на кабеле крышки насоса, затем подключите 5V женский разъём на включённом вентиляторе к 5V мужскому разъёму.
| Можно ли подключать другие 5V ARGB устройства к мужскому разъёму на крышке? |
|
5V мужской разъём на кабеле крышки насоса совместим с большинством стандартных 3-контактных 5V ARGB устройств. Это может быть полезно, если вы хотите разделить RGB эффект крышки насоса с другим акцентным освещением, например, световой панелью или световым кольцом внутри корпуса. Примечание: LED эффект первых 19 светодиодов будет совместно использоваться между крышкой насоса и первым последовательно подключённым RGB устройством. |
|
