Для установки с сокетами Intel ознакомьтесь с руководством здесь.

Установка Kraken Core — это простой и достаточно прямолинейный процесс, не требующий дополнительных кабелей-разветвителей, USB-подключений или специальных контроллеров. Это руководство охватывает установку Kraken Core с использованием следующих сокетов AMD:

• AMD AM5
• AMD AM4

Kraken Core неофициально совместим с другими сокетами AMD (например, AM3, FM2, TR4 и т.д.).

Какое оборудование мне понадобится?

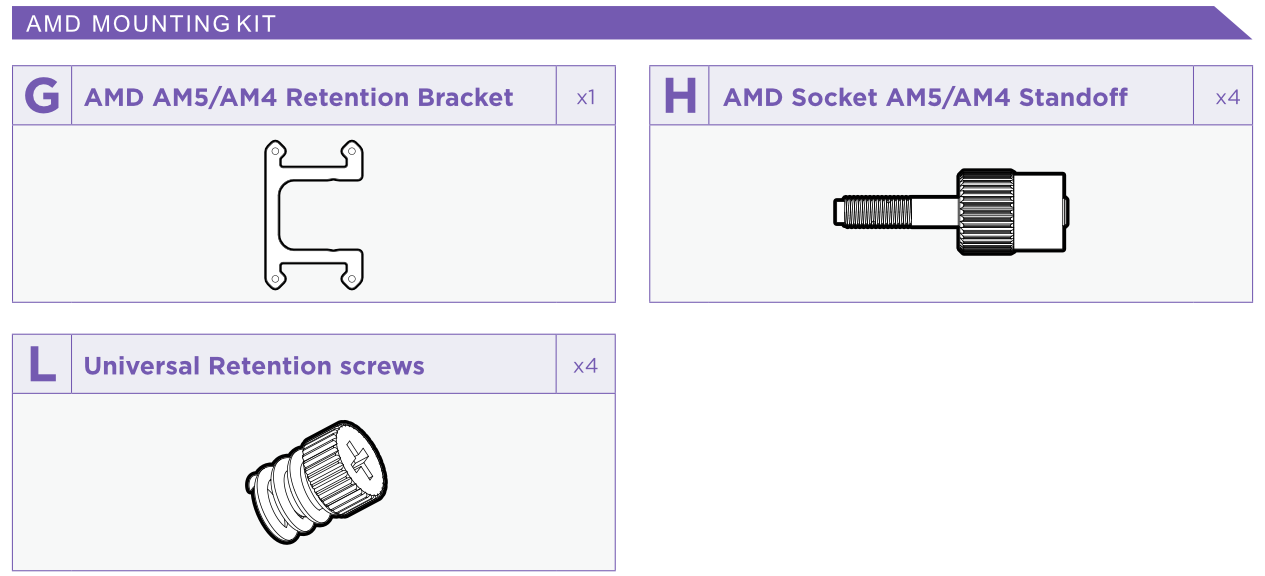

Для этого шага руководства вам понадобится следующее оборудование из комплекта аксессуаров:

• G Кронштейн крепления AMD AM5/AM4
• H Стойка для сокета AMD AM5/AM4
• L Универсальные винты крепления

Установка стоек

Этот шаг лучше выполнить до установки материнской платы в корпус, однако многие корпуса имеют щедрое вырезание для легкого доступа к задней части материнской платы.

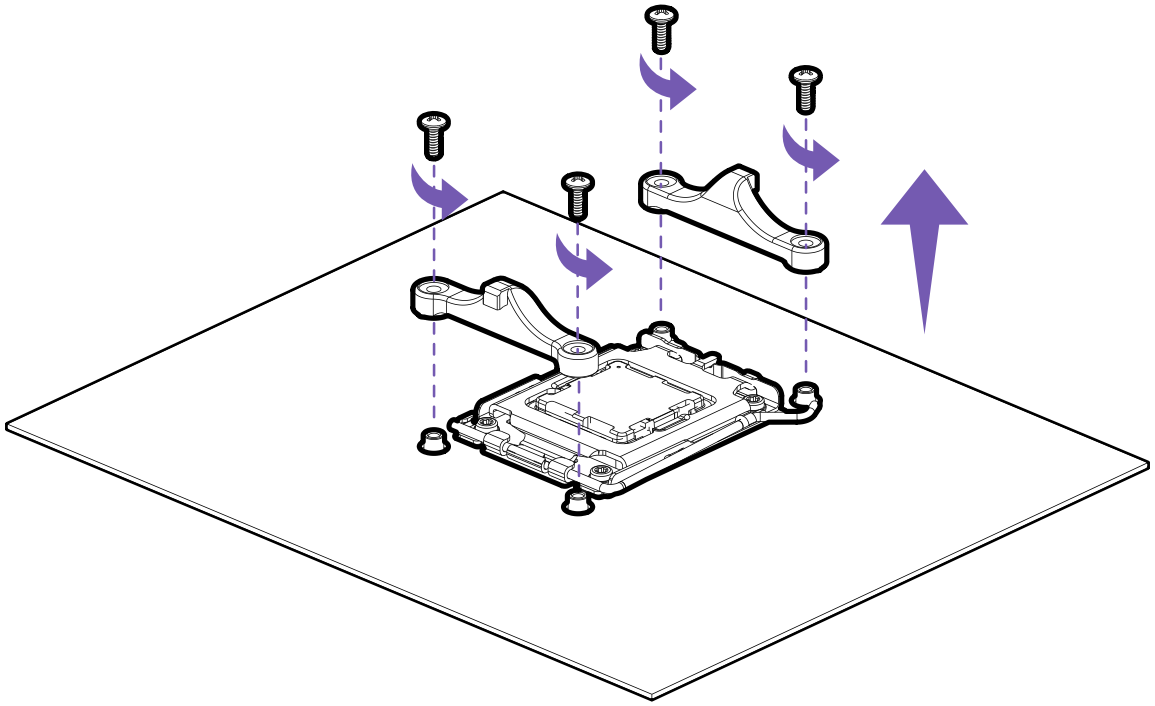

Снимите стандартные крепежные клипсы AMD с материнской платы, открутив четыре винта, которые их фиксируют. Если у вас материнская плата AM4, рекомендуется снимать по одному кронштейну за раз, устанавливая стойки с следующего шага, чтобы предотвратить падение задней пластины с материнской платы.

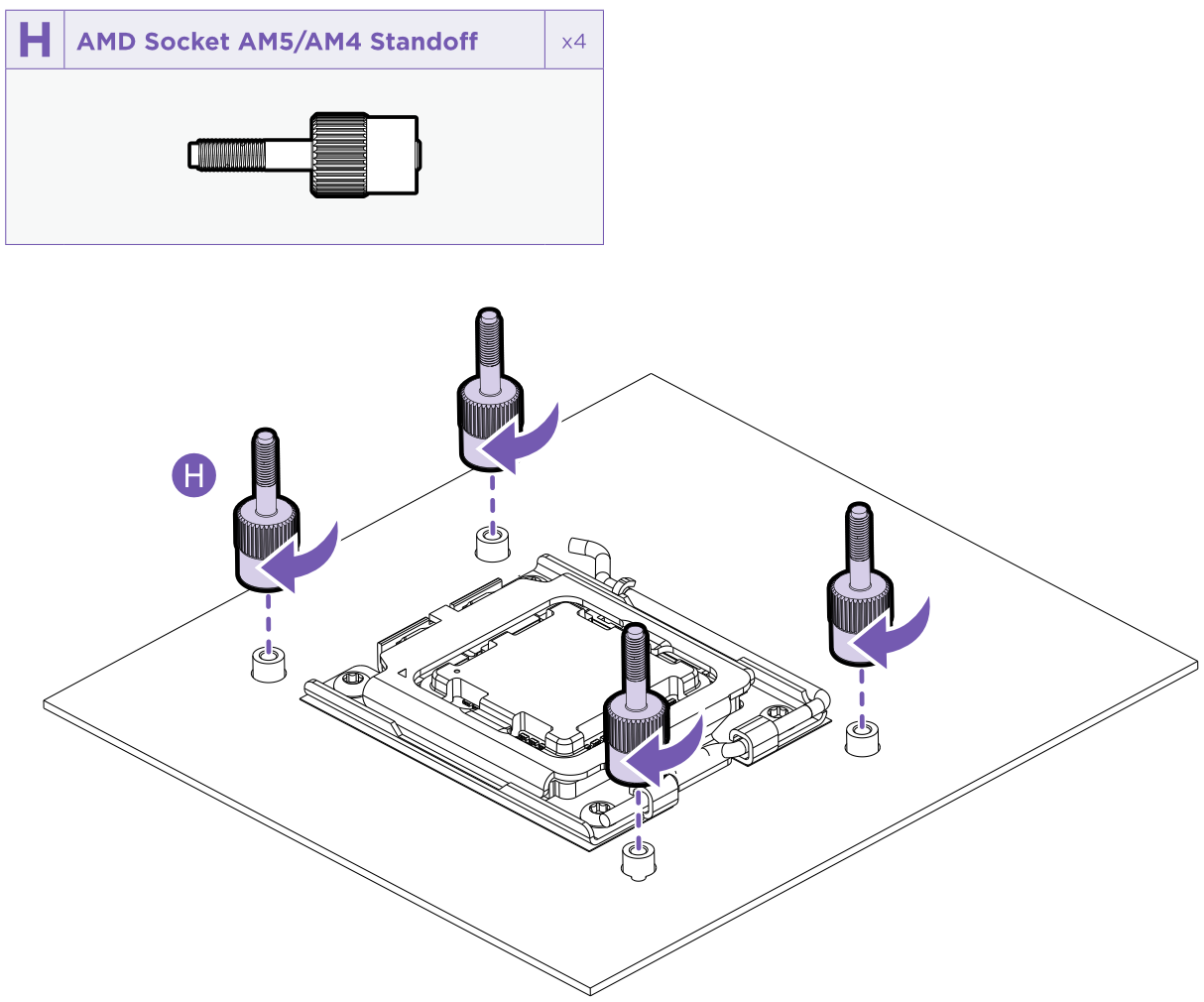

После снятия крепежного кронштейна прикрутите H стойки для сокета AMD AM5/AM4 к открытым стойкам, которые ранее использовались крепежными клипсами.

Если материнская плата на этом этапе еще не установлена в корпус, завершите её установку перед продолжением.

Замена крепежного кронштейна

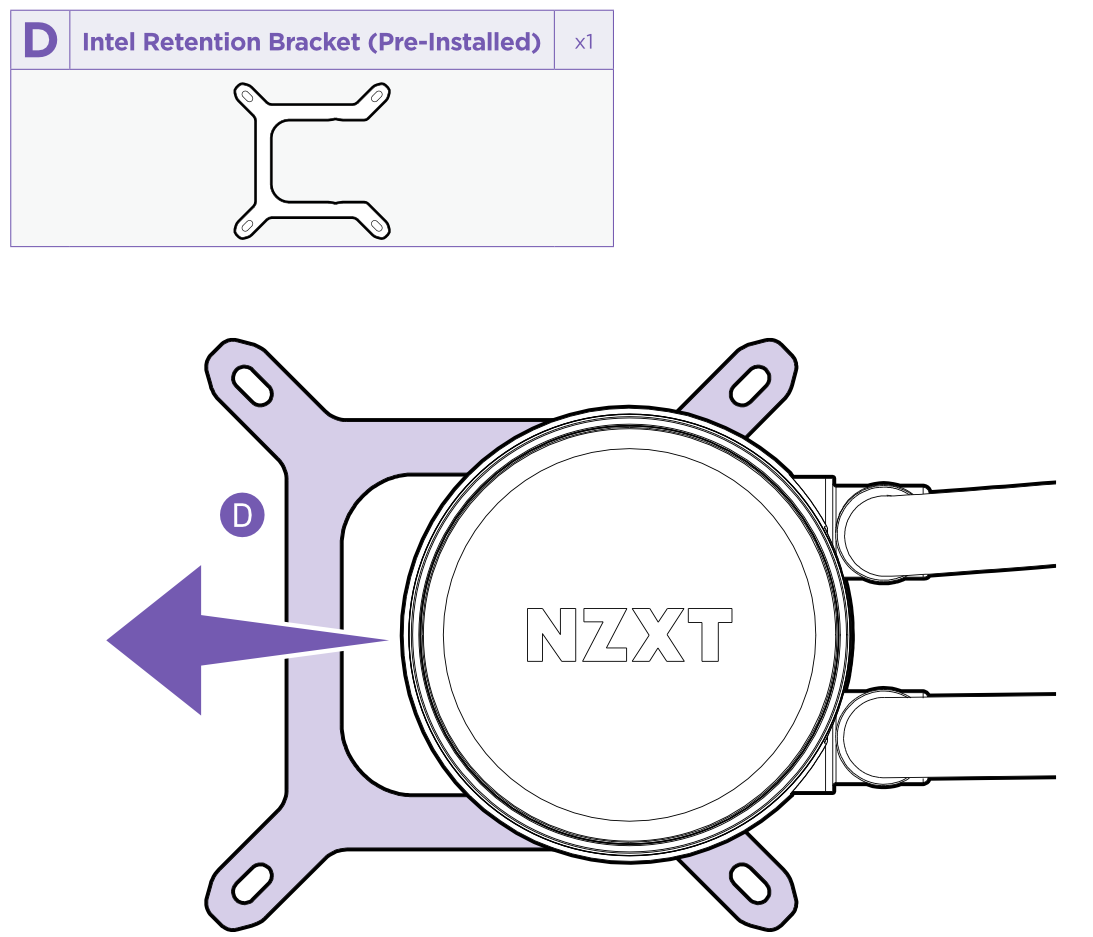

Вам потребуется заменить предустановленный D кронштейн крепления Intel до закрепления крышки на материнской плате.

Снимите пластиковую крышку с крышки помпы, затем оттяните кронштейн от трубок на крышке.

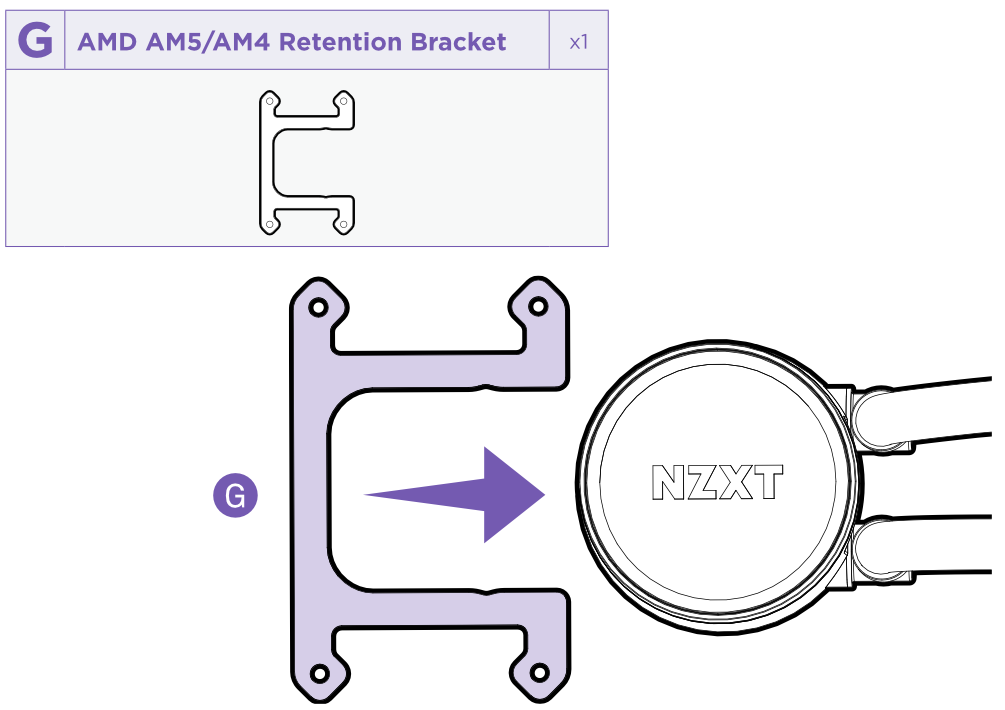

После снятия кронштейна Intel закрепите G кронштейн крепления AMD AM5/AM4, совместив его с пазами на боковой стороне крышки и нажав его в сторону трубок.

Закрепление крышки

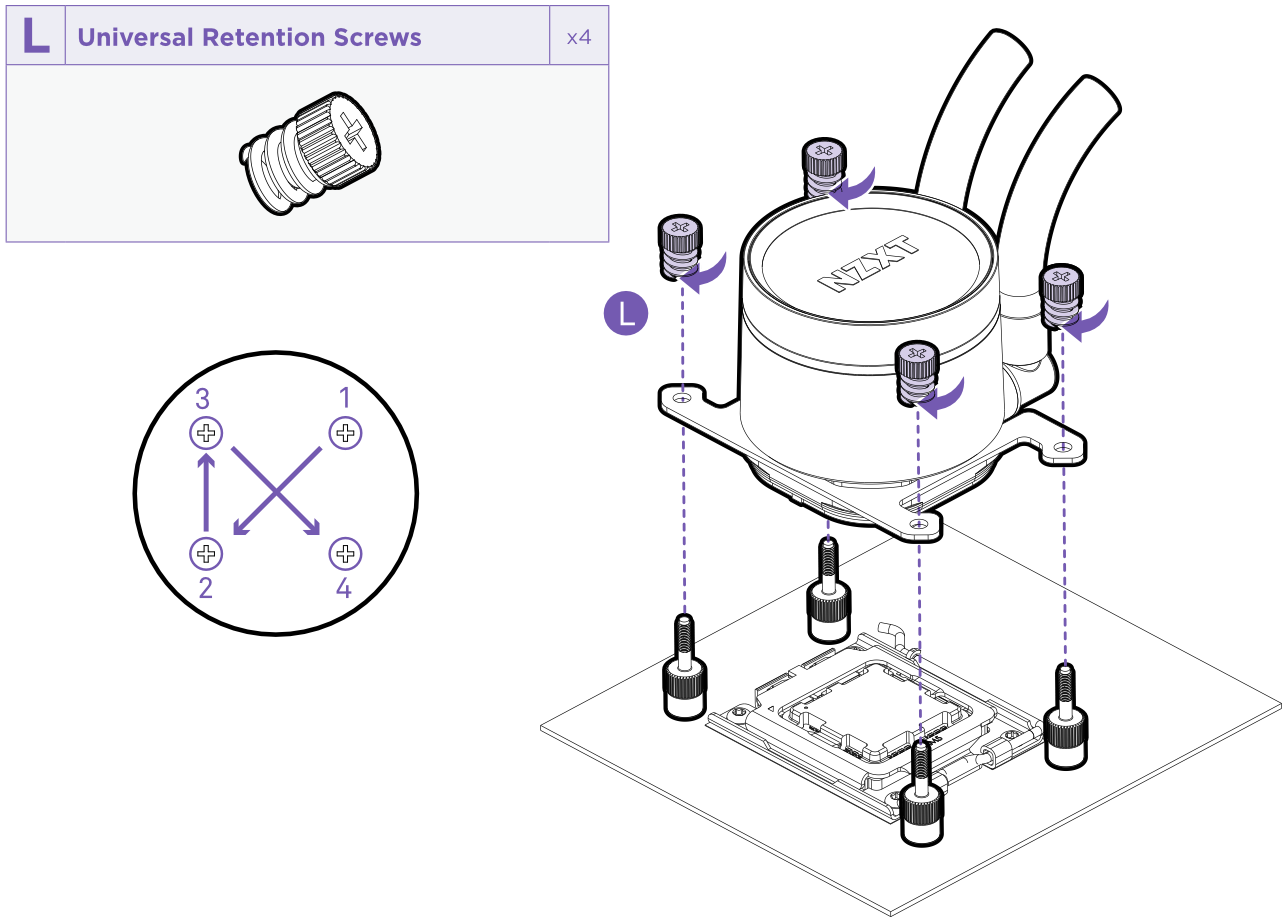

Совместите крышку помпы с четырьмя стойками, расположив трубки справа от сокета процессора. Закрепите крышку на материнской плате, используя четыре (4) L универсальных винта крепления.

Начните с свободного закрепления всех четырёх винтов, затем затяните их по диагонали, как показано на изображении выше.

Подключение питания помпы

Для питания помпы подключите 3-контактный разъем питания помпы с крышки к одному из следующих разъемов на вашей материнской плате:

• AIO_PUMP
  • В зависимости от вашей материнской платы, этот разъем может также называться CPU_OPT или CPU_FAN2. Для дополнительной информации обратитесь к руководству пользователя вашей материнской платы.
• CPU_FAN

Подключение 5V ARGB

Подсветка крышки Kraken Core питается исключительно от 5V адресуемого RGB (ARGB), который присутствует на многих материнских платах под разными названиями, такими как ADD_HEADER, JRAINBOW, D_LED, ADD_GEN2 и т.д. Для дополнительной информации обратитесь к руководству пользователя вашей материнской платы.

Подключите 5V женский разъем с крышки к доступному 5V ARGB разъему на вашей материнской плате. Если на вашей материнской плате отсутствуют 5V ARGB разъемы, возможно, потребуется использовать совместимый сторонний адаптер.
