Kraken Core RGB (2025) |
Для установки с сокетами AMD ознакомьтесь с руководством здесь.
Установка Kraken Core — простой и довольно прямолинейный процесс, не требующий дополнительных переходников, USB-подключений или специализированных контроллеров. Это руководство охватывает установку Kraken Core с следующими сокетами Intel:
- Intel 1851 & 1700
- Intel 1200 & 115x
Kraken Core не официально совместим с другими сокетами Intel (например, Socket 2066, 2011 и др.)
Какое оборудование мне нужно?

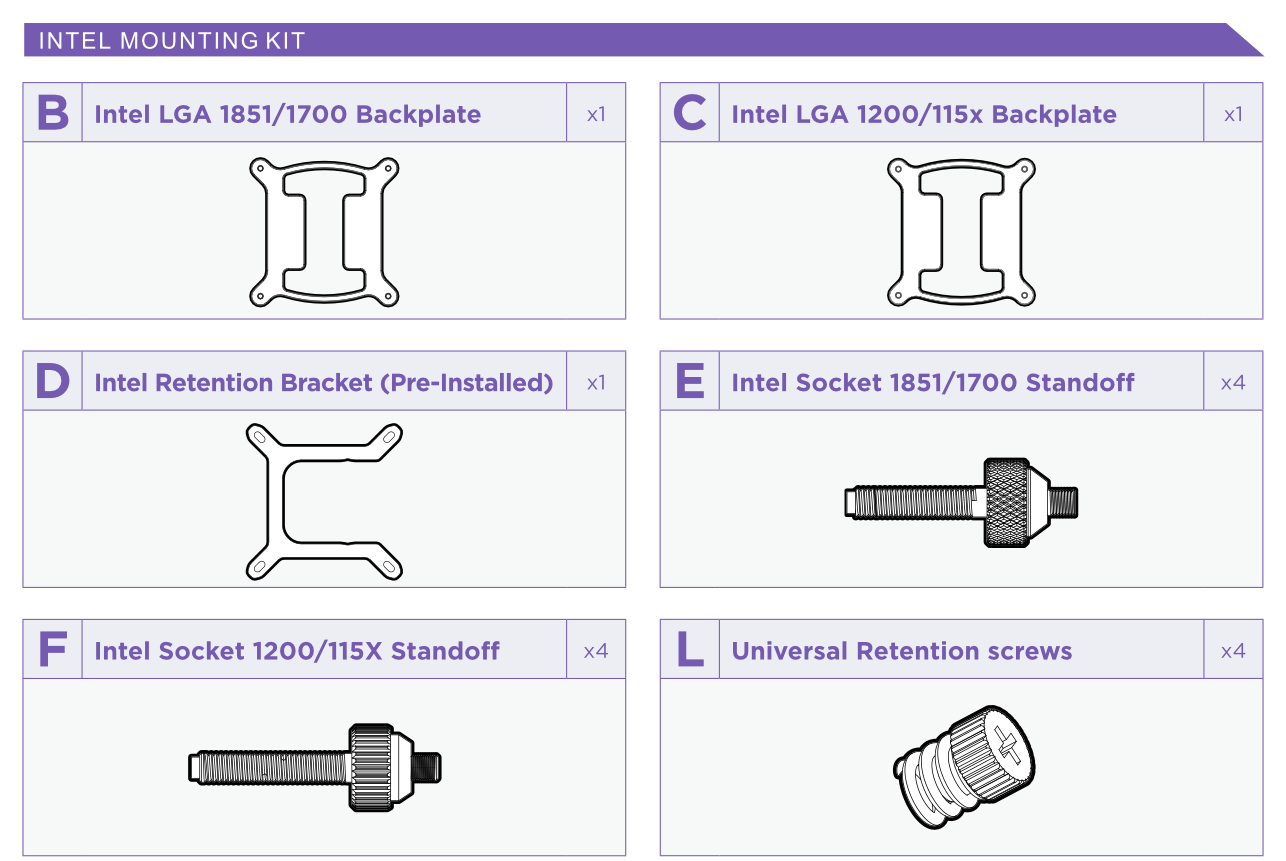

Для этого шага руководства вам понадобятся следующие компоненты из комплекта аксессуаров:
| Задняя пластина Intel | Стойки Intel |
|
|
| |
Установка задней пластины
Этот шаг лучше выполнить до установки материнской платы в корпус, однако многие корпуса имеют большое отверстие для удобного доступа к задней части материнской платы.

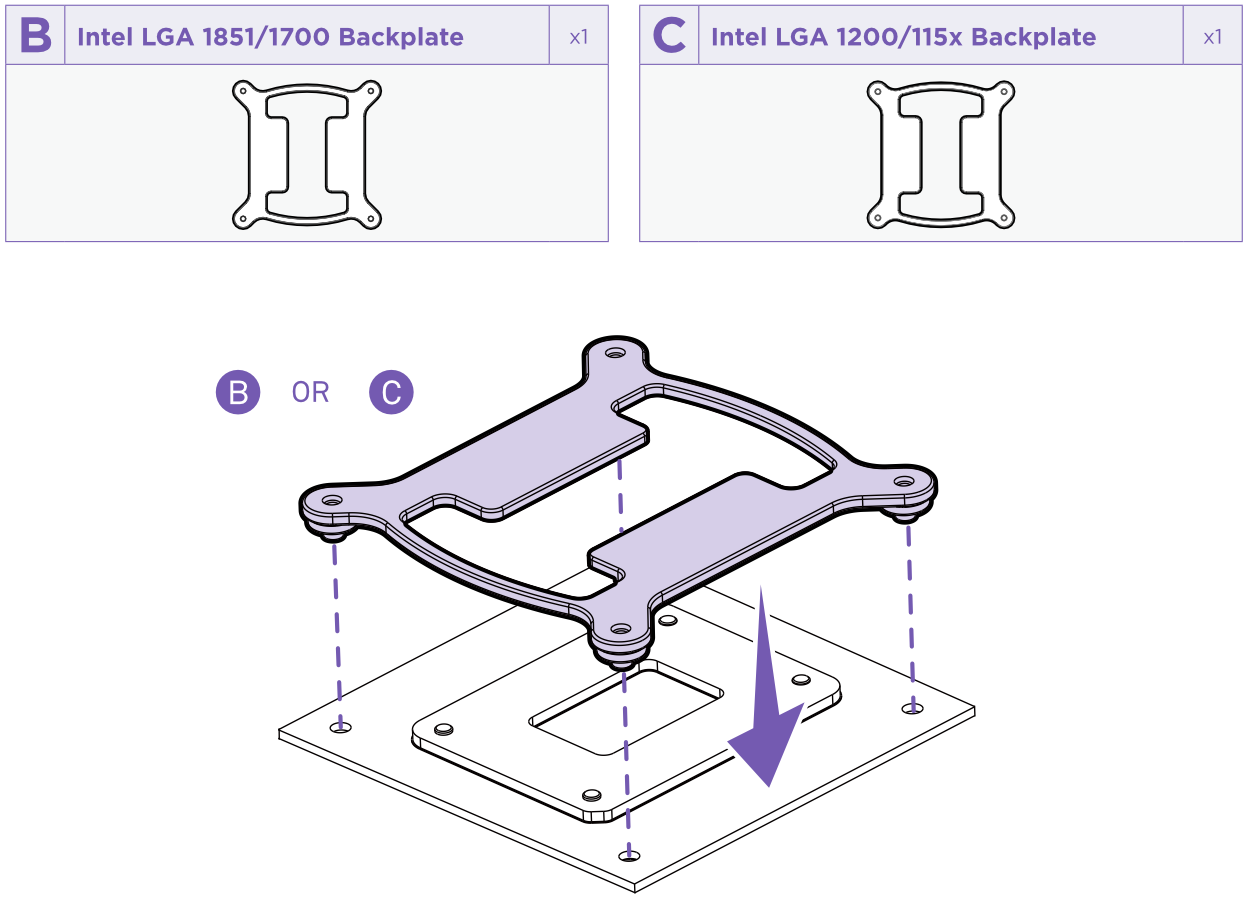

Совместите заднюю пластину с отверстиями на задней стороне материнской платы рядом с сокетом.
|

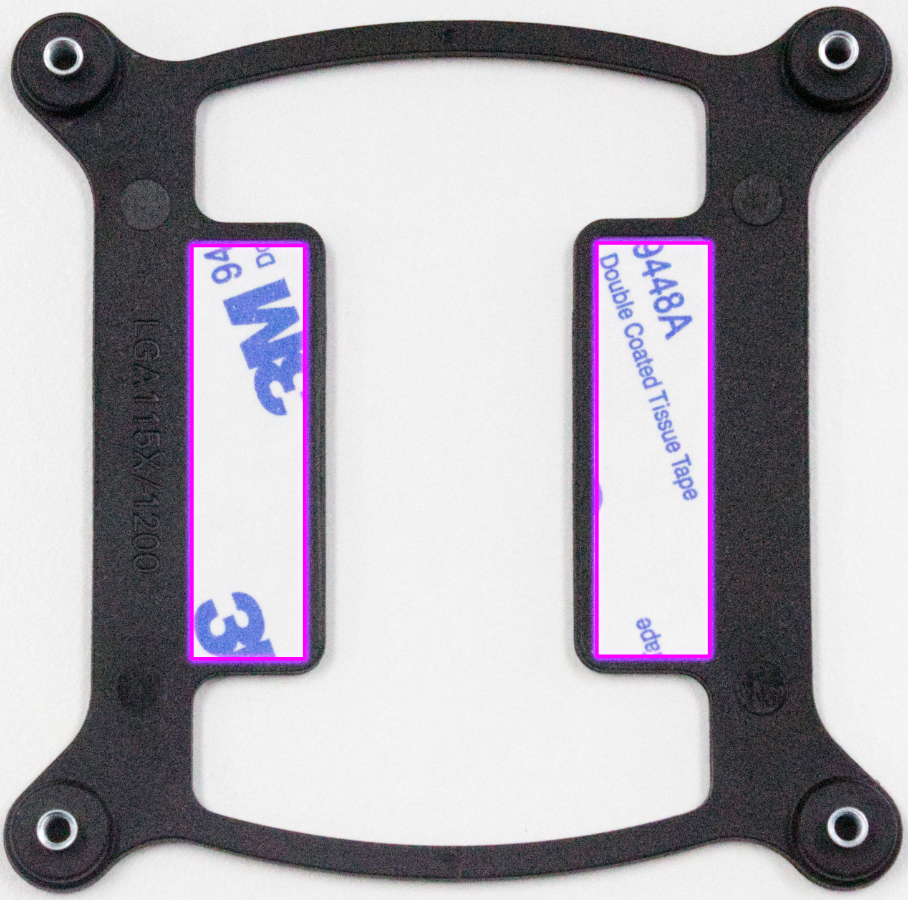

Для удобства установки на задней пластине уже наклеены две полоски 3M ленты. Аккуратно снимите защитную пленку с 3M ленты, затем прикрепите пластину к задней части материнской платы, совместив с отверстиями. Эта лента предназначена для одноразового использования и образует прочное соединение с материнской платой, поэтому рекомендуется проверить правильность выбора пластины и соответствие перед снятием защитной пленки. |
Установка стоек

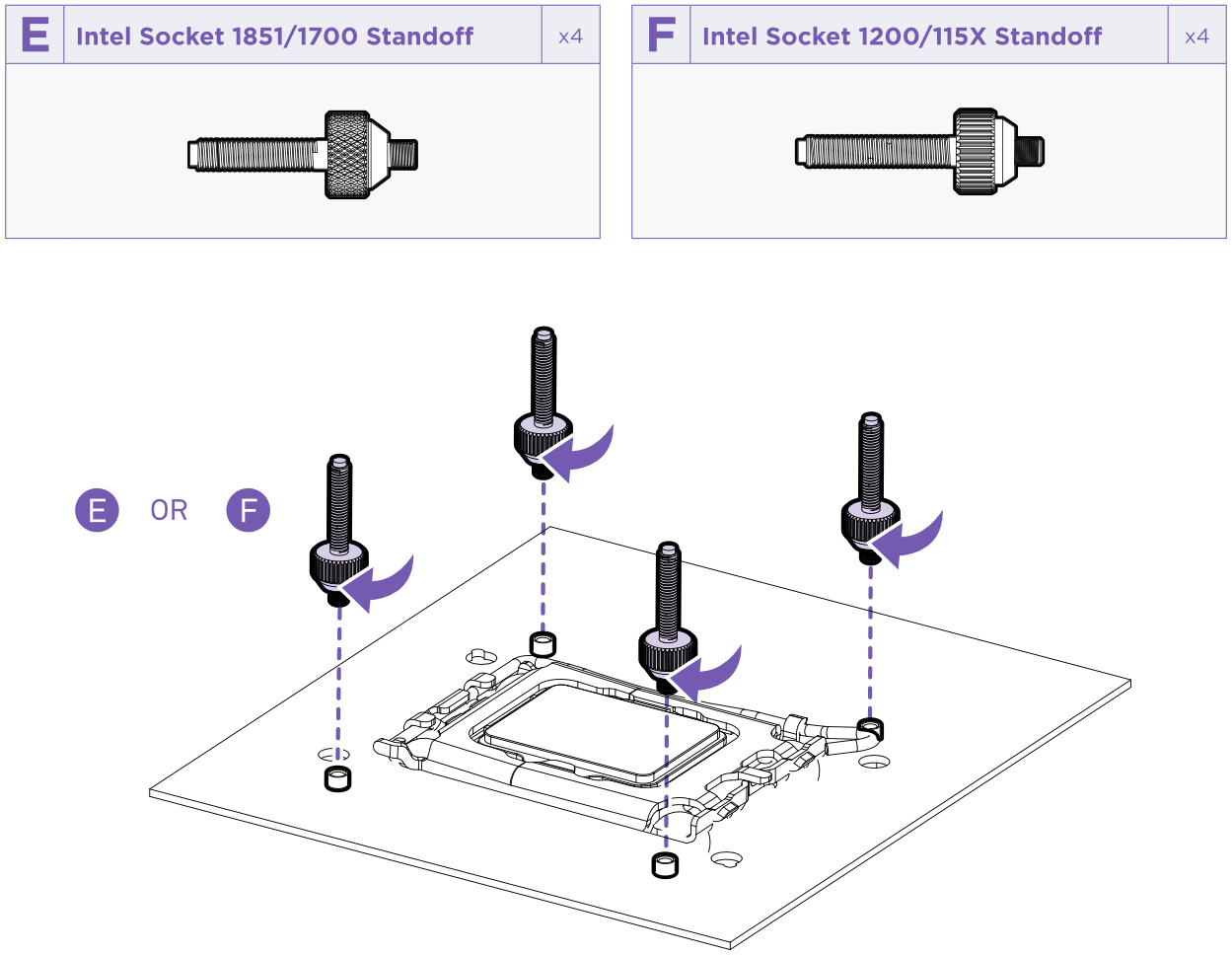

Совместив отверстия, закрепите заднюю пластину на материнской плате, вкрутив короткую сторону стоек E/F Intel Socket в выступающие штыри с обратной стороны сокета на материнской плате.
Если материнская плата ещё не установлена в корпус, завершите её установку перед продолжением.
Закрепление крышки

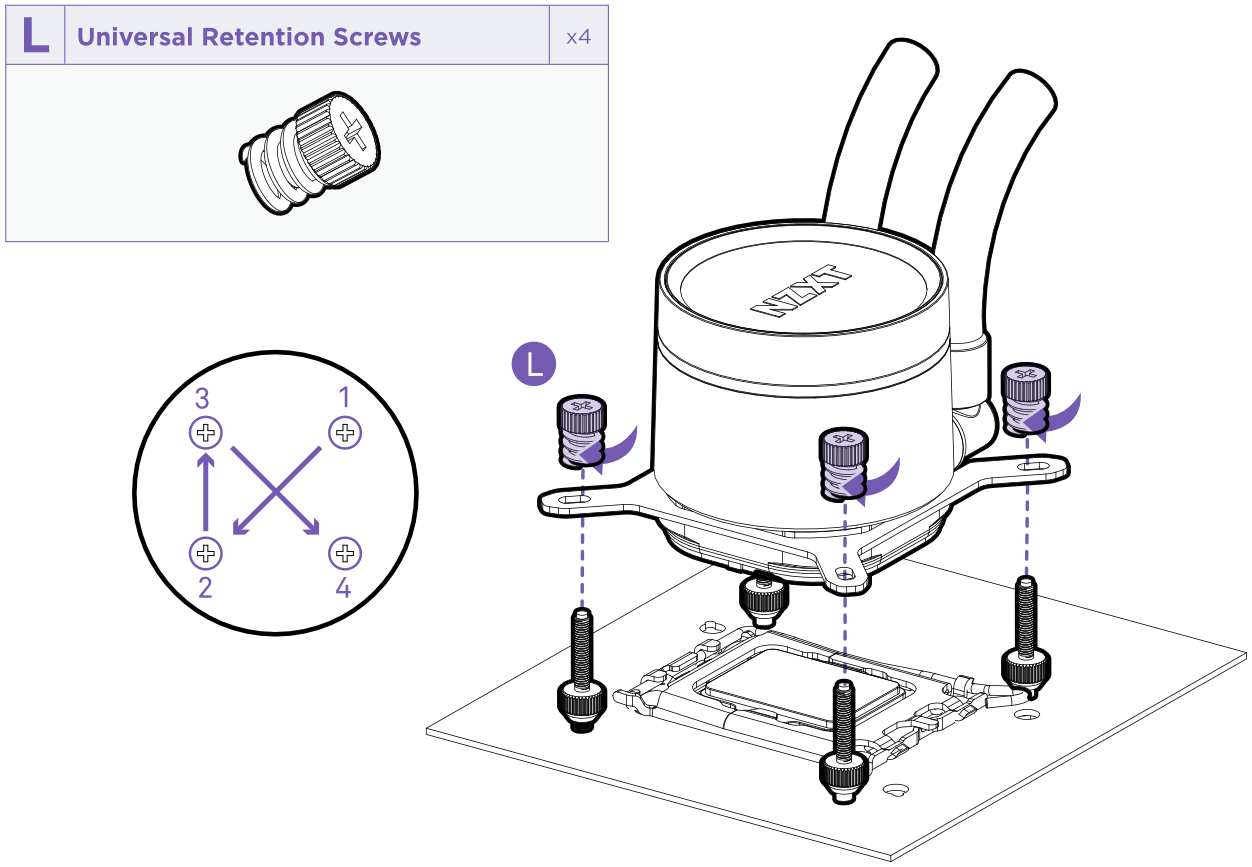

Снимите пластиковую крышку с крышки насоса и совместите её с четырьмя стойками, расположив трубки справа от сокета процессора. Закрепите крышку на материнской плате с помощью четырёх (4) универсальных крепежных винтов L.
Сначала свободно закрутите все четыре винта, затем затяните их крест-накрест, как показано на изображении выше.
Подключение питания насоса
Для питания насоса подключите 3-контактный разъём питания насоса (Pump DC Connector) с крышки к одному из следующих разъёмов на вашей материнской плате:
- AIO_PUMP
- В зависимости от вашей материнской платы, этот разъём может называться CPU_OPT или CPU_FAN2. Для дополнительной информации обратитесь к руководству пользователя материнской платы.
- CPU_FAN
| Какой разъём использовать: AIO_PUMP или CPU_FAN? |
| Выбор разъёма зависит от доступных на вашей материнской плате опций. Если у вашей платы нет разъёма AIO_PUMP или эквивалентного, рекомендуется использовать разъём CPU_FAN. |
Подключение 5V ARGB
Подсветка крышки Kraken Core питается исключительно от 5V адресуемого RGB (ARGB), который встречается на многих материнских платах под разными названиями, такими как ADD_HEADER, JRAINBOW, D_LED, ADD_GEN2 и т.д. Для дополнительной информации обратитесь к руководству пользователя материнской платы.
Подключите 5V женский разъём с крышки к доступному 5V ARGB разъёму на вашей материнской плате. Если у вашей платы нет 5V ARGB разъёмов, возможно, потребуется использовать совместимый сторонний адаптер.
| Можно ли подключить 5V ARGB к 12V RGB разъёму? |
|
Ни в коем случае не пытайтесь подключить 5V ARGB разъём на Kraken Core или его встроенном вентиляторе к 12V RGB или UART разъёмам! Это может привести к необратимому повреждению вашего ПК и/или Kraken. Повреждения, вызванные неправильной установкой Kraken, не покрываются гарантией. |
|
Следующий шаг: |
