Com a Tampa da Bomba montada na etapa anterior, esta parte focará na instalação do radiador e do ventilador.
Quais componentes eu preciso?

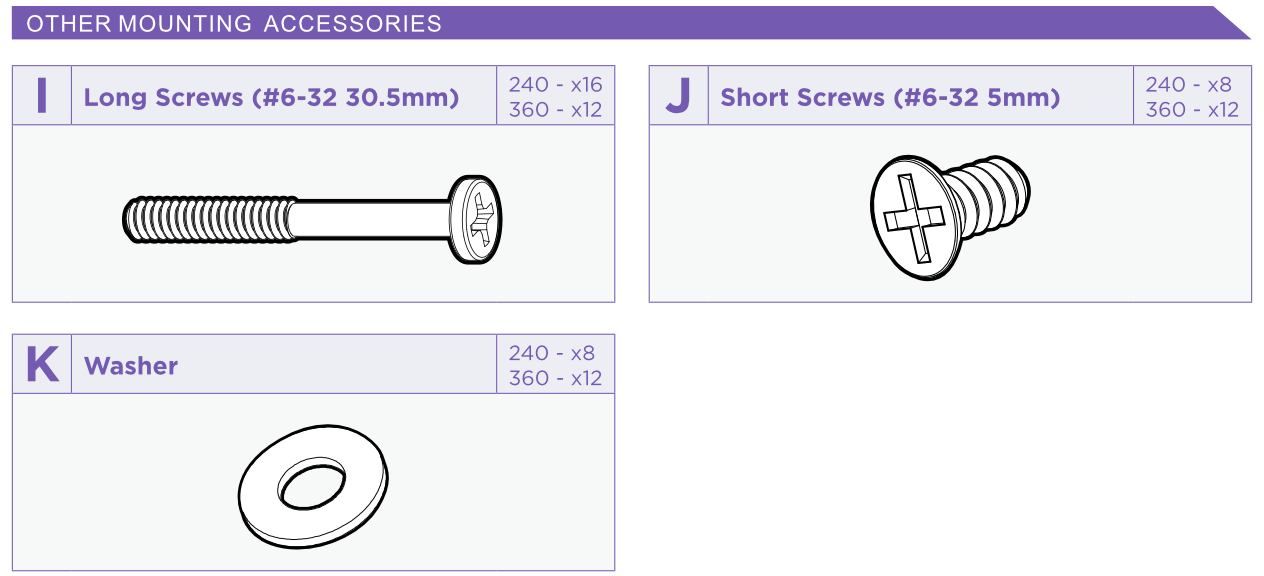

Para esta etapa do guia, você precisará do seguinte hardware do saco de acessórios:
Para a maioria das instalações, você precisará apenas do seguinte:
| Kraken Core 240 | Kraken Core 360 |
|
|
* Parafusos Longos I adicionais são fornecidos para uso do Kraken com ventiladores individuais alternativos. O Kraken Core 240 incluirá parafusos longos I adicionais para configurações push-pull.
Montando o Ventilador e o Radiador
| Onde devo montar meu radiador? |
|
O local adequado para montar o radiador do seu Kraken dependerá inteiramente do seu gabinete. Geralmente recomendamos montar o radiador no topo com os ventiladores em configuração push sempre que possível. Para mais informações, consulte o manual do usuário do seu gabinete. Este guia cobrirá apenas montagem no Topo e na Frente. Ao escolher um local para montar o radiador, certifique-se de que o ponto mais alto do radiador permaneça acima da Tampa da Bomba. Montar o radiador totalmente abaixo da Tampa da Bomba pode causar redução de desempenho ou falha da bomba. |
Montagem no Topo
Para este exemplo, vamos montar o Kraken Core 360 no H6 Flow (2023).
Ao montar o radiador no topo, recomendamos montar o(s) ventilador(es) no radiador antes de instalar o radiador no gabinete. Em uma montagem no topo, queremos exaurir o ar através do radiador para fora do gabinete usando uma configuração Push. Coloque o lado de exaustão do(s) ventilador(es) contra o radiador, então fixe o(s) ventilador(es) usando os parafusos longos I.
Para os ventiladores NZXT incluídos no Kraken Core, o lado de exaustão será o lado fechado com os raios do motor expostos.

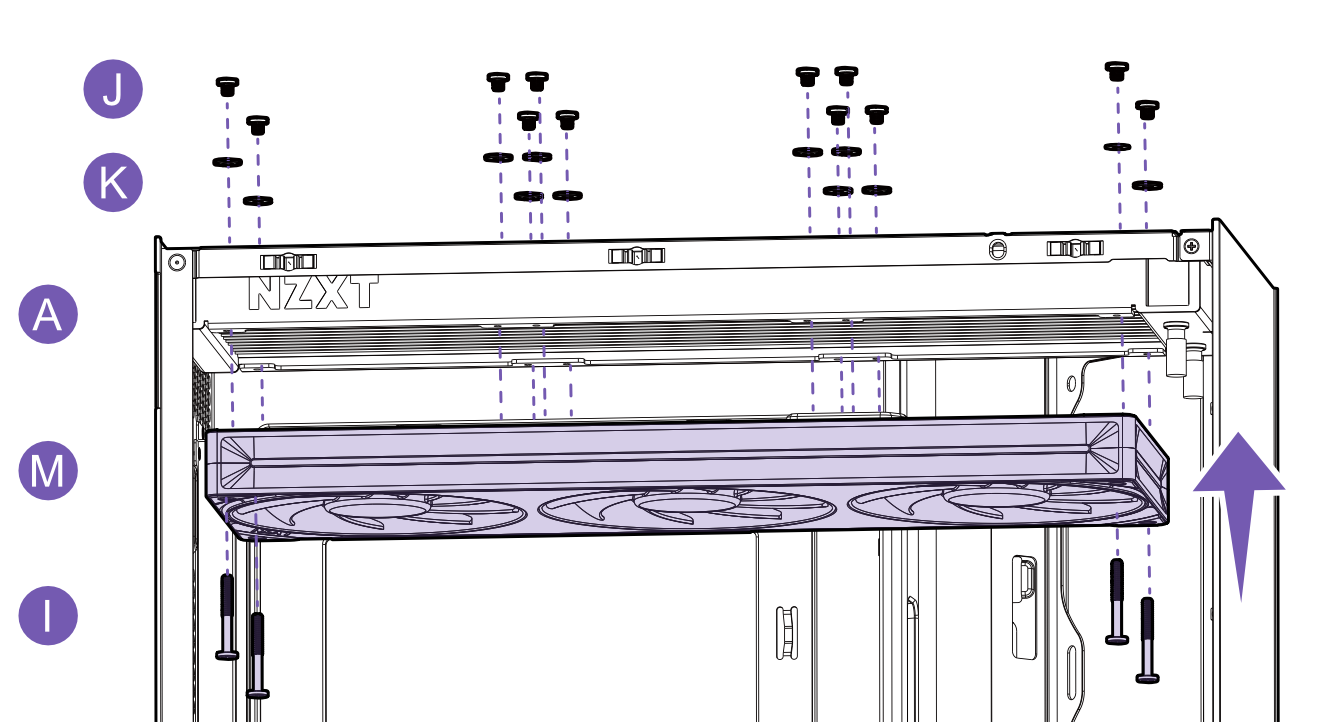

Com o(s) ventilador(es) montado(s), fixe o radiador ao gabinete inserindo os parafusos pequenos J através das arruelas K e parafusando no radiador.
Montagem na Frente
Para este exemplo, vamos montar o Kraken Core 360 no H5 Flow (2024).

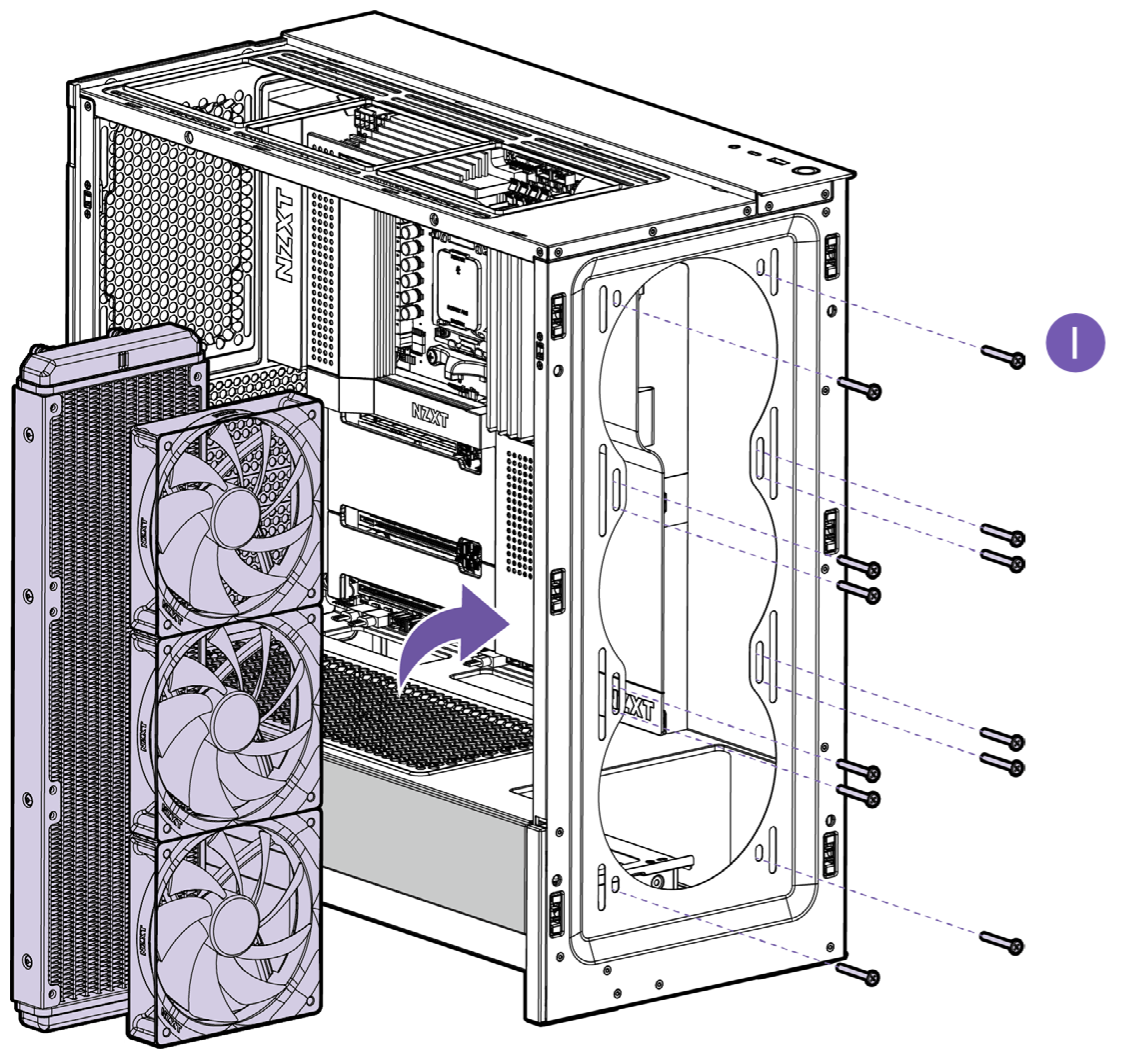

O diagrama acima demonstra um radiador genérico de 360 mm no H5 Flow (2024). Para os ventiladores incluídos, apenas 4 parafusos longos I são necessários.
Ao montar o radiador na frente, recomenda-se montar os ventiladores entre o interior do gabinete e o radiador, como mostrado acima. Alguns gabinetes podem incluir um suporte de montagem removível que é colocado entre os ventiladores e o radiador, o que pode facilitar o processo de instalação. Para mais informações, consulte o manual do usuário do seu gabinete.
Fixe o radiador ao gabinete inserindo os parafusos longos I nos furos de montagem do gabinete, passando pelos ventiladores, parafusando os ventiladores no radiador. Se os furos de montagem do seu gabinete forem maiores que a cabeça dos parafusos, passe-os por uma arruela K antes de inseri-los no gabinete.
| Montagem na Frente - Tubos para cima ou para baixo? |
|
Se você estiver usando um gabinete que suporte apenas montagem na Frente, pode encontrar debates sobre se os tubos devem ficar na parte superior ou inferior do radiador. Para a maioria dos usuários, isso ficará a critério da preferência pessoal quanto à aparência do seu build. Não há diferenças significativas de desempenho entre montar os tubos na parte superior ou inferior. É mais importante garantir que o ponto mais alto do radiador permaneça acima da Tampa da Bomba pelos motivos mencionados acima. |
Ligando os Ventiladores
Para alimentar os ventiladores, conecte o Conector PWM de 4 pinos do Ventilador do(s) ventilador(es) a um dos seguintes conectores na sua placa-mãe:
- CPU_FAN
- SYS_FAN
- Dependendo da sua placa-mãe, este também pode ser chamado de CHA_FAN. Para mais informações, consulte o manual do usuário da sua placa-mãe.
| Devo usar CPU_FAN ou SYS_FAN? |
| O conector que você deve usar dependerá das opções disponíveis na sua placa-mãe. Se você conectou a bomba ao CPU_FAN na etapa anterior, conecte o ventilador a um conector SYS_FAN disponível. |
Conectando o ARGB 5V
Esta parte do guia se aplica apenas aos seguintes modelos de ventilador:
- F240 RGB Core (EV-B) (incluso com Kraken Core 240 RGB)
- F360 RGB Core (EV-B) (incluso com Kraken Core 360 RGB)

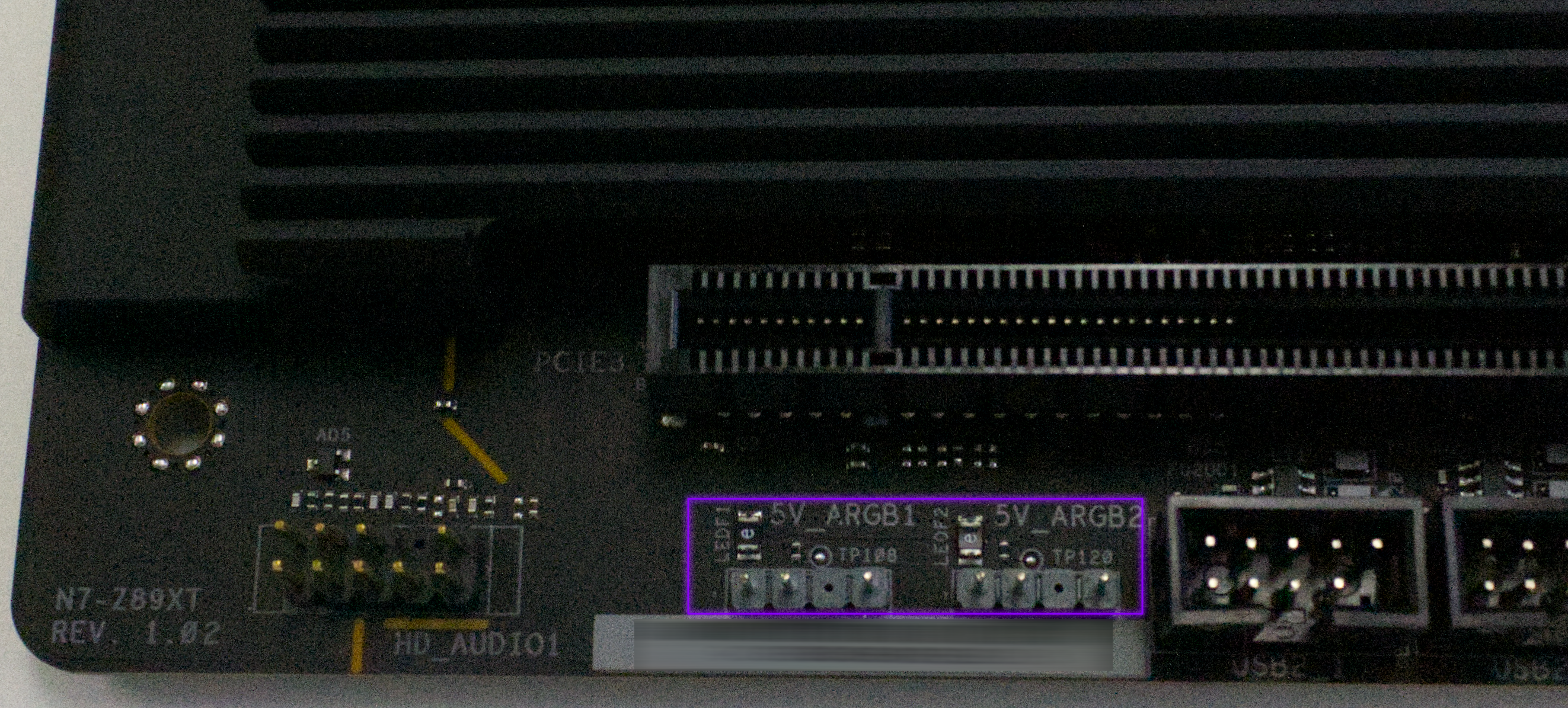

Assim como a Tampa da Bomba, os ventiladores incluídos nos modelos Kraken Core acima são alimentados exclusivamente por ARGB Endereçável 5V, presente em muitas placas-mãe sob vários nomes como ADD_HEADER, JRAINBOW, D_LED, ADD_GEN2, etc. Para mais informações, consulte o manual do usuário da sua placa-mãe.

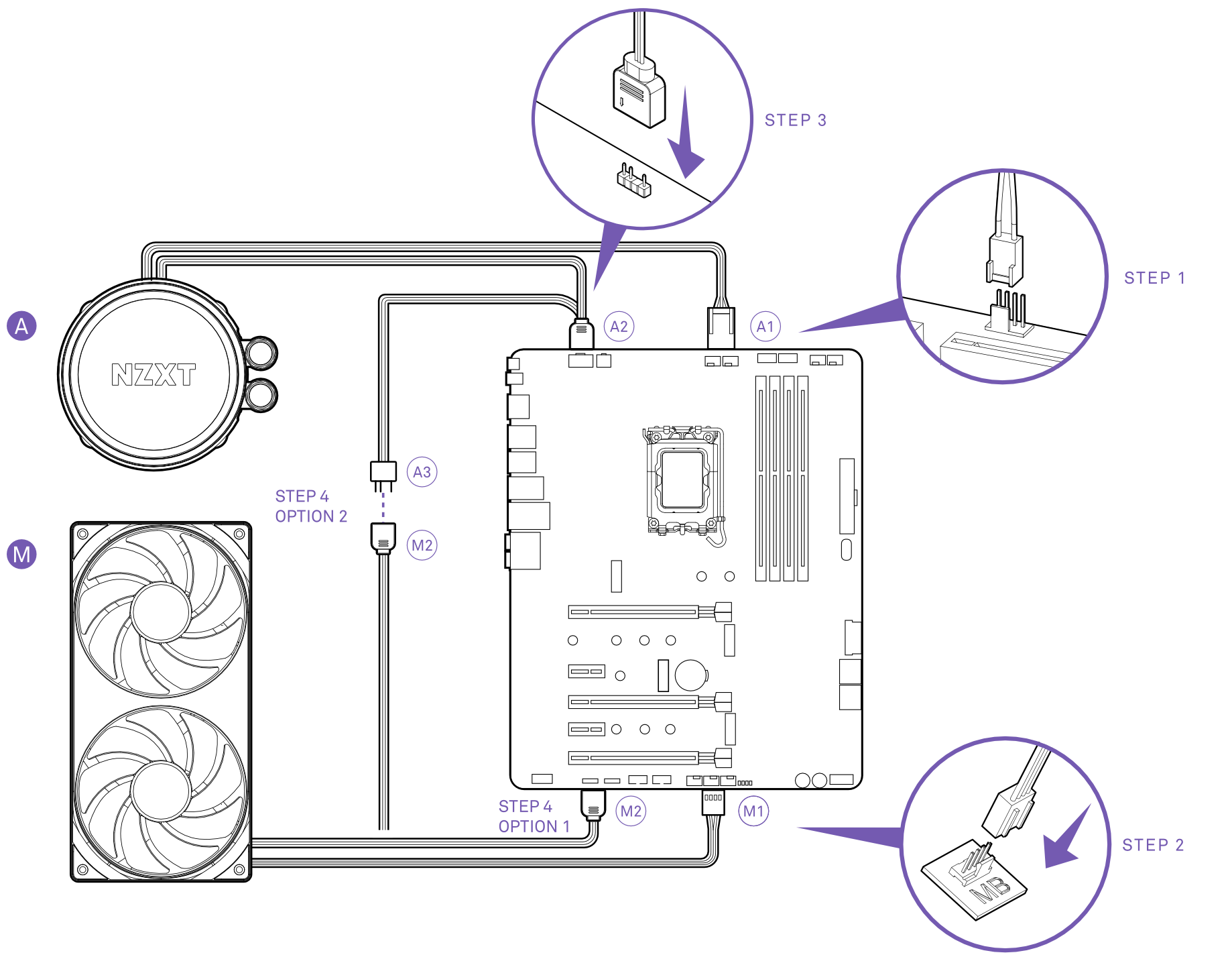

Ao conectar o ARGB 5V do ventilador, você terá duas opções na caixa dependendo de como prefere controlar a iluminação do seu sistema:
| Opção 1 - Conexão Independente | Opção 2 - Encadeamento a partir da Tampa |
|
|
Opção 1 - Conexão Independente

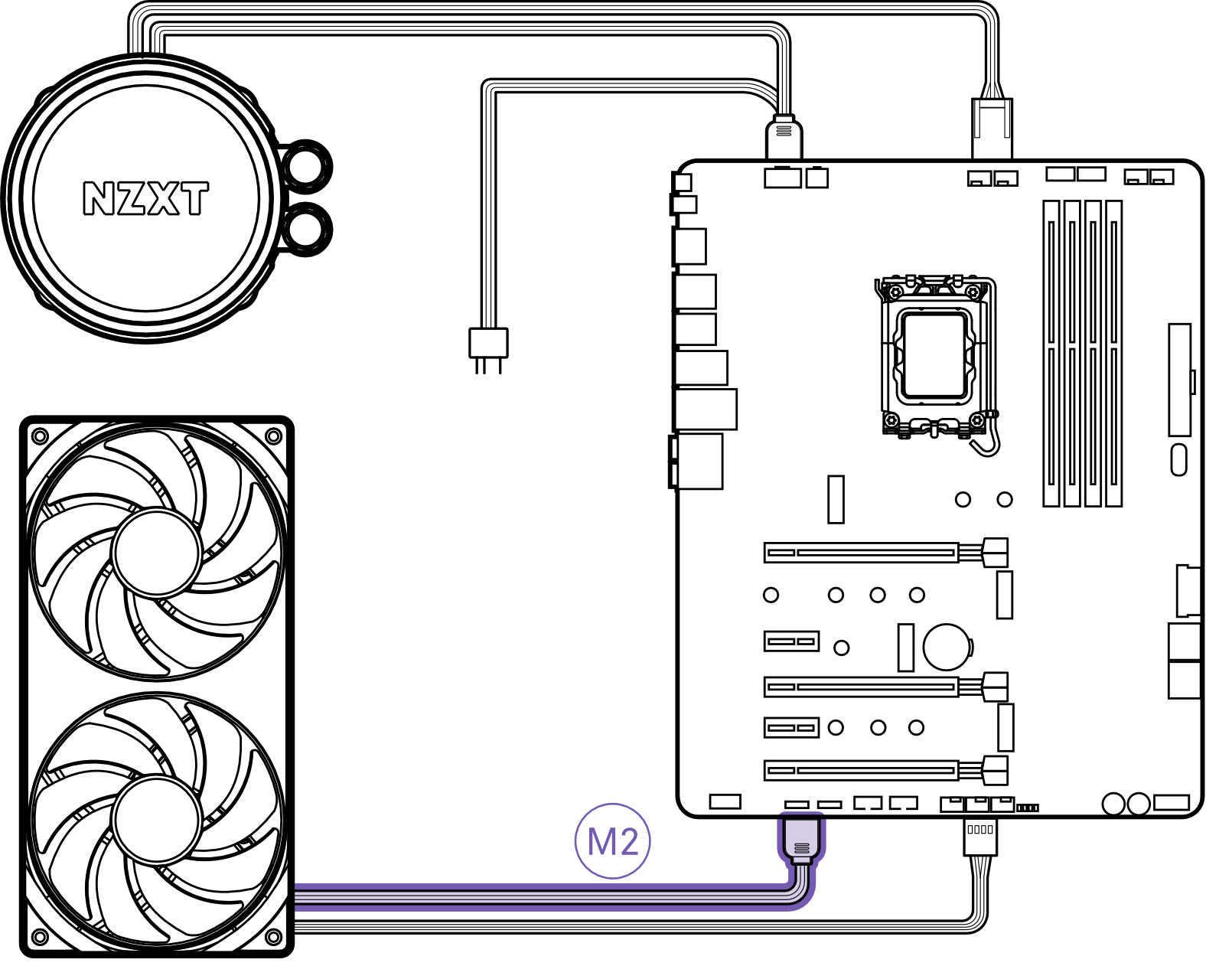

Conecte o Conector Fêmea 5V do ventilador diretamente a um conector ARGB 5V na placa-mãe.
Como mencionado acima, os conectores ARGB 5V podem ter vários nomes diferentes dependendo do modelo da sua placa-mãe. Para mais informações, consulte o manual do usuário da sua placa-mãe.
| Posso conectar o ARGB 5V a um conector RGB 12V? |
|
Não tente conectar o conector ARGB 5V do Kraken Core ou do ventilador incluído a conectores RGB 12V ou UART! Isso pode causar danos permanentes ao seu PC e/ou ao Kraken. Danos causados por instalação incorreta do Kraken não são cobertos pela garantia. |
Opção 2 - Encadeamento a partir da Tampa

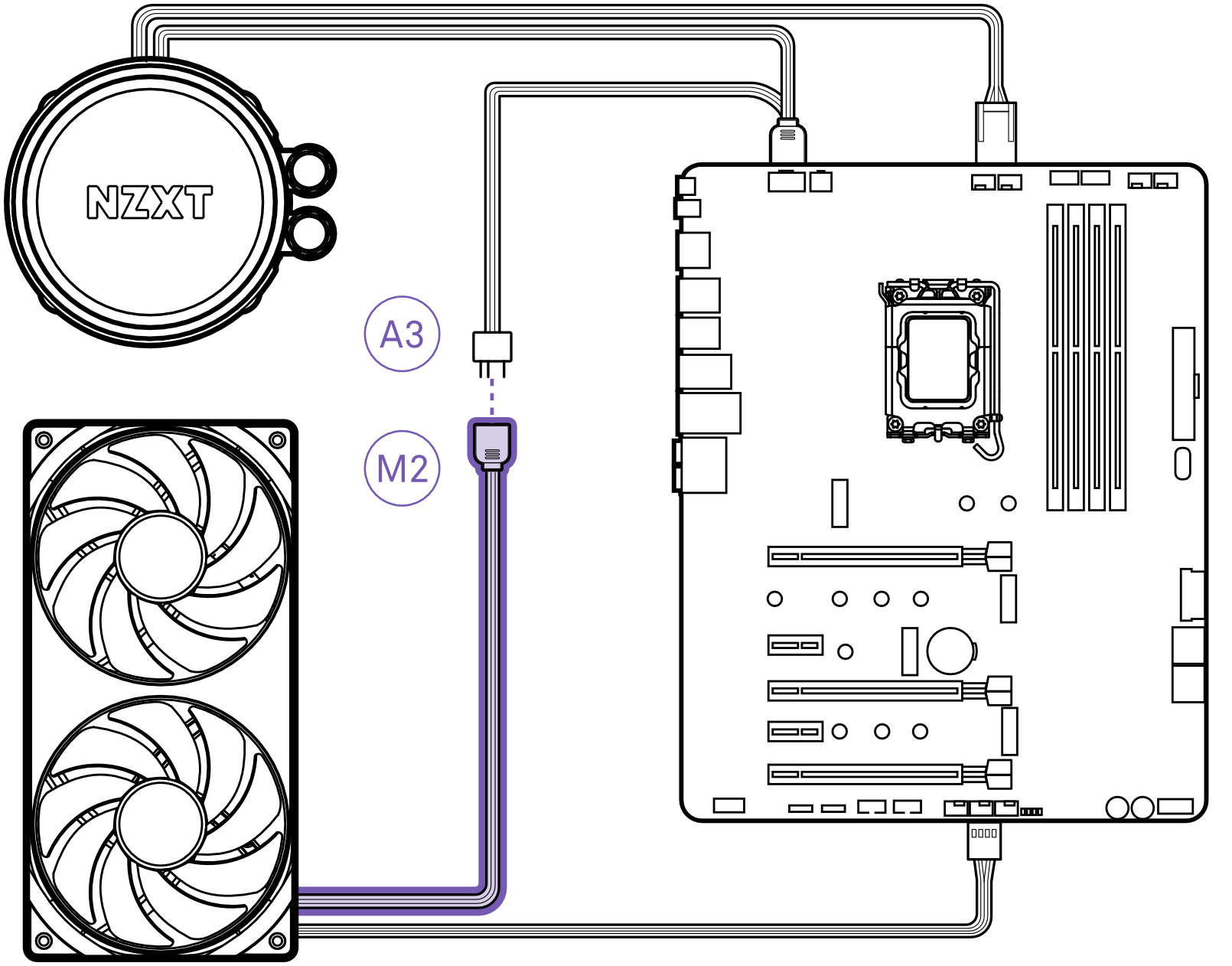

Remova a tampa plástica do Conector Macho 5V no cabo da Tampa da Bomba, então conecte o Conector Fêmea 5V do ventilador incluído ao Conector Macho 5V.
| Posso conectar outros dispositivos ARGB 5V ao Conector Macho na tampa? |
|
O Conector Macho 5V no cabo da Tampa da Bomba é compatível com a maioria dos dispositivos ARGB 5V padrão de 3 pinos. Isso pode ser útil se você quiser compartilhar um efeito RGB da Tampa da Bomba com outra peça de iluminação de destaque, como uma barra de luz ou anel de luz dentro do gabinete. Nota: O efeito LED dos primeiros 19 LEDs será compartilhado entre a Tampa da Bomba e o primeiro dispositivo RGB encadeado. |
|
