Kraken Core RGB (2025) |
Para instalação com sockets AMD, confira o guia aqui.
Instalar o Kraken Core é um processo fácil e bastante direto, sem necessidade de cabos breakout adicionais, conexões USB ou controladores dedicados. Este guia cobrirá a instalação do Kraken Core com os seguintes sockets Intel:
- Intel 1851 & 1700
- Intel 1200 & 115x
O Kraken Core não é oficialmente compatível com outros sockets Intel (ex. Socket 2066, 2011, etc.)
Que hardware eu preciso?

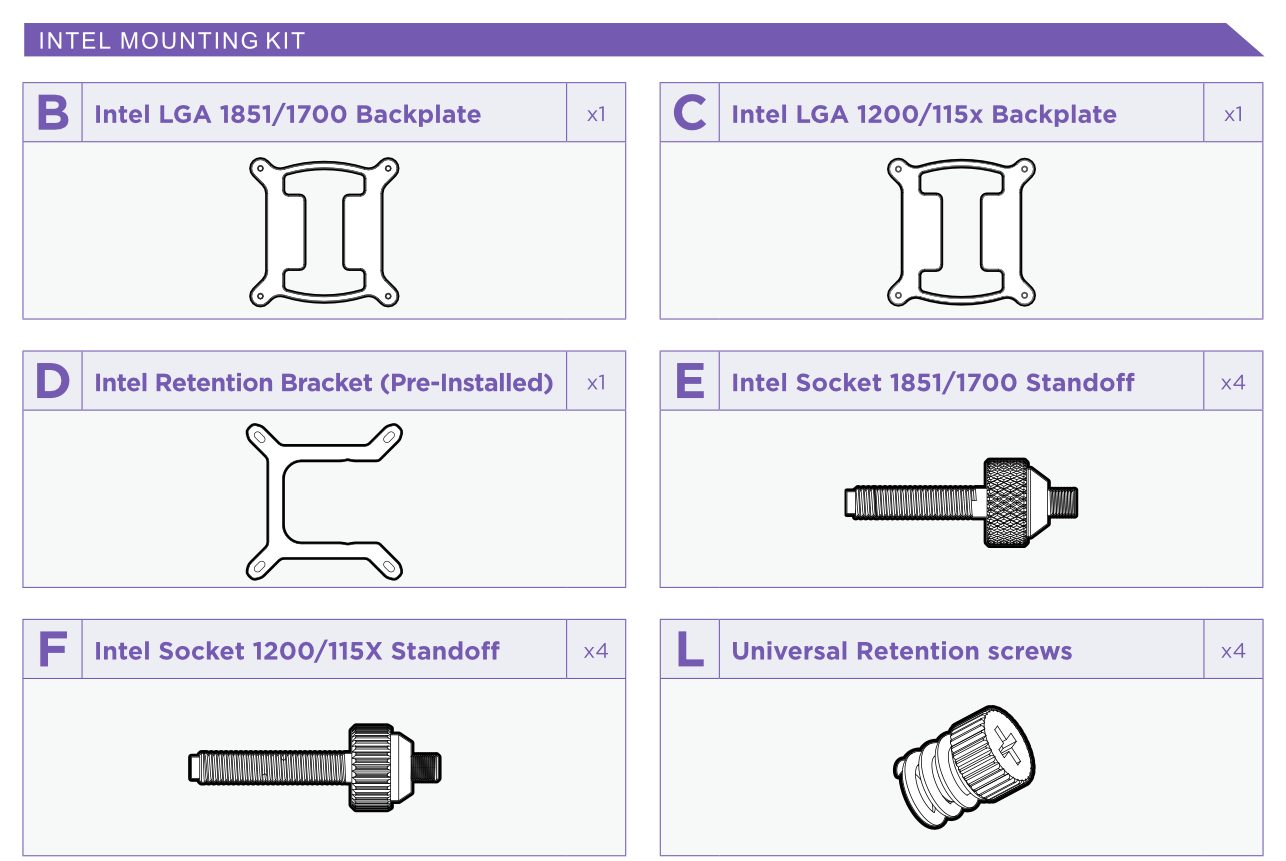

Para esta etapa do guia você precisará do seguinte hardware da bolsa de acessórios:
| Placa traseira Intel | Espaçadores Intel |
|
|
| |
Instalando a placa traseira
Esta etapa é melhor realizada antes de instalar a placa-mãe no gabinete, entretanto muitos gabinetes incluem um recorte generoso para fácil acesso à parte traseira da placa-mãe.

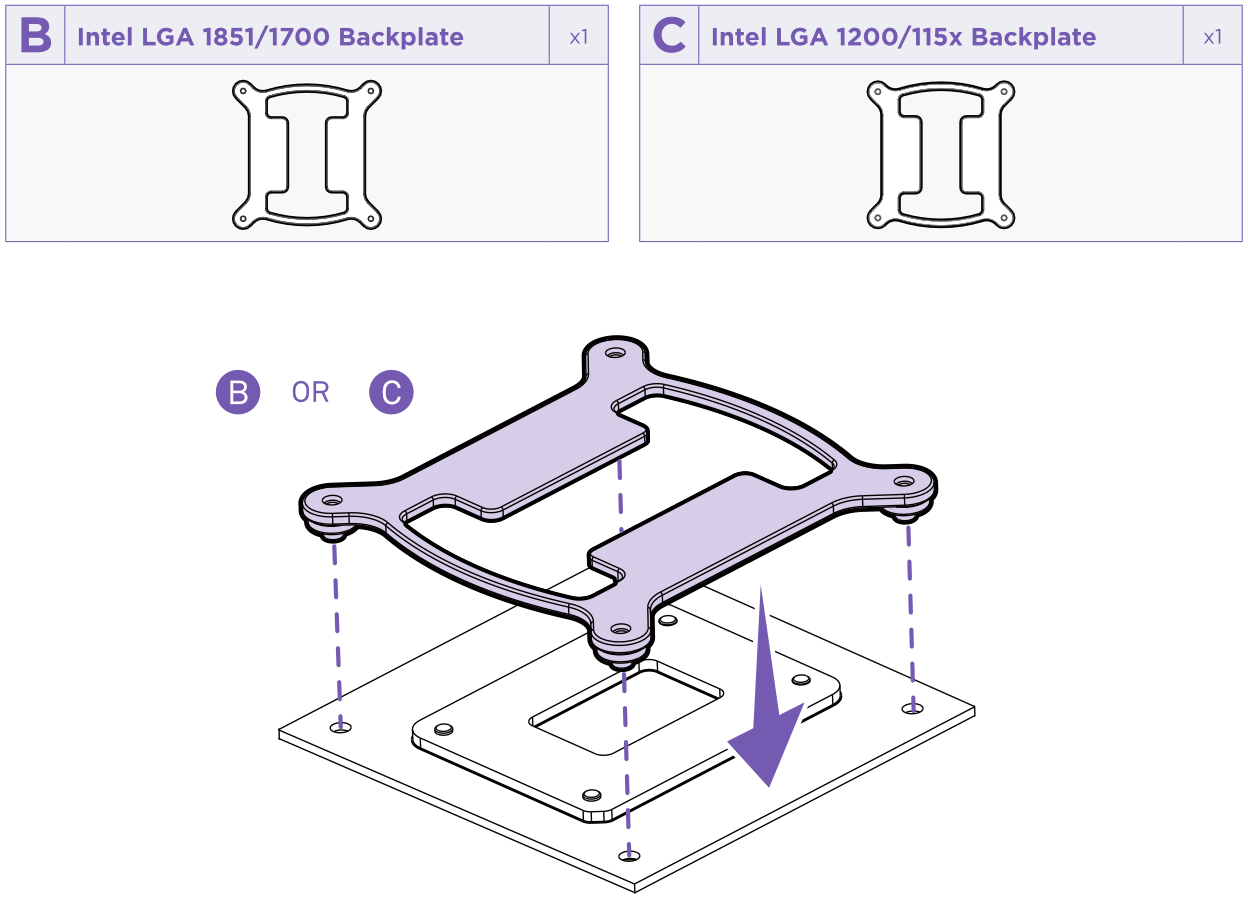

Alinhe a placa traseira com os furos passantes na parte de trás da placa-mãe próximo ao socket.
|

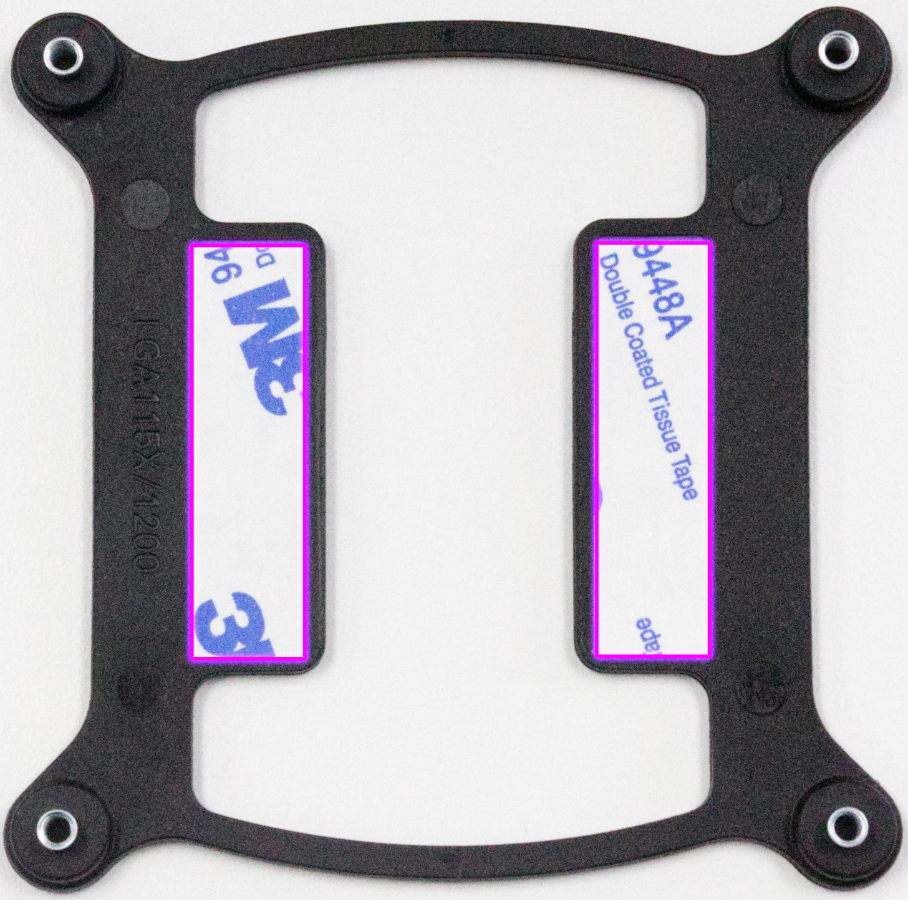

Para ajudar no processo de instalação, você encontrará duas tiras de fita 3M pré-aplicadas na própria placa traseira. Cuidadosamente remova a proteção da fita 3M, então fixe a placa na parte traseira da placa-mãe alinhada com os furos passantes. Esta fita é de uso único e formará uma forte ligação com a placa-mãe, portanto é recomendado verificar o encaixe e se você está usando a placa correta antes de remover a proteção. |
Instalando os Espaçadores

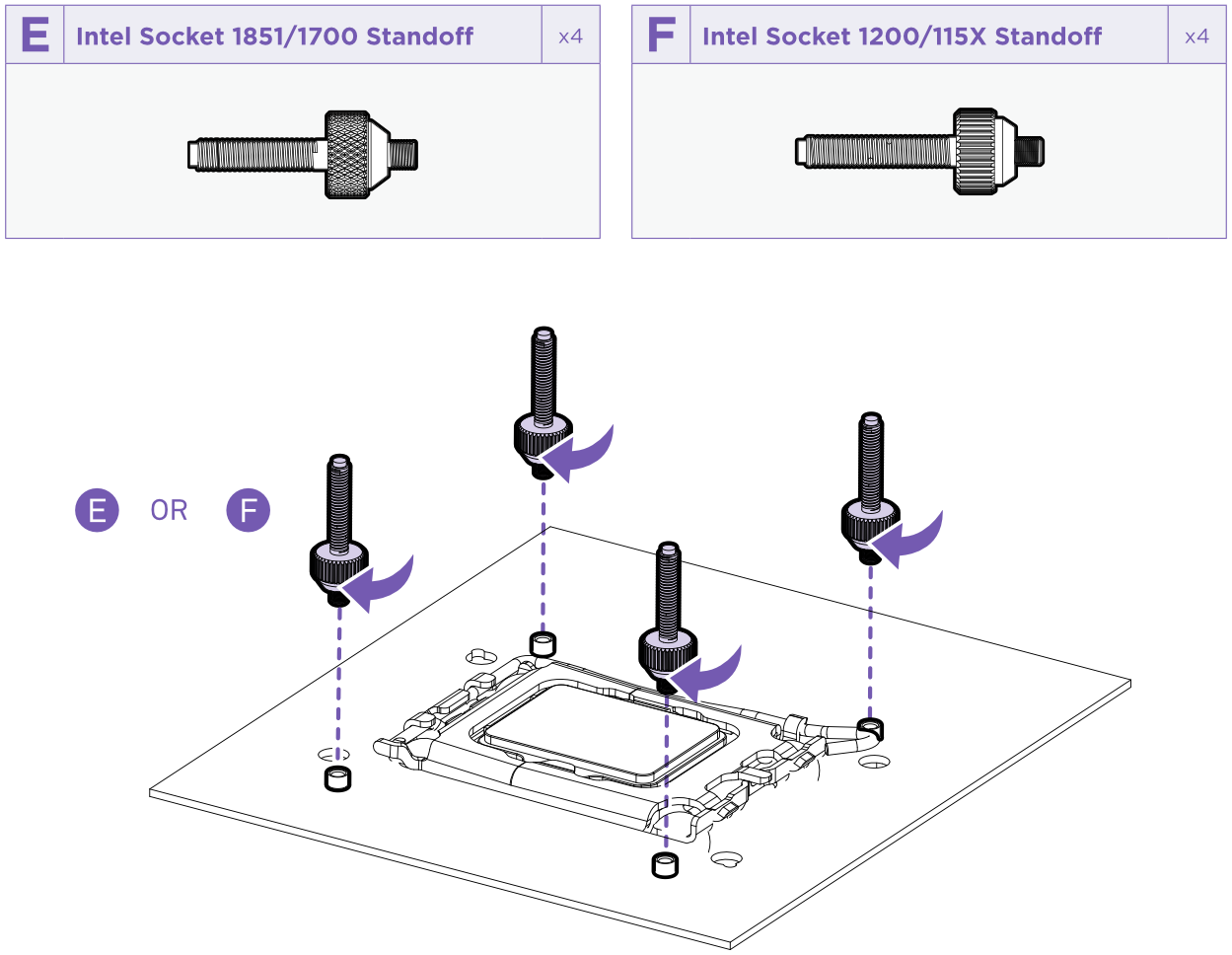

Com os furos alinhados, fixe a placa traseira na placa-mãe parafusando o lado curto do E/F Espaçador Intel Socket nos pinos expostos do lado do socket da placa-mãe.
Se sua placa-mãe não estiver instalada no gabinete nesta etapa, termine a instalação da placa-mãe antes de continuar.
Fixando a Tampa

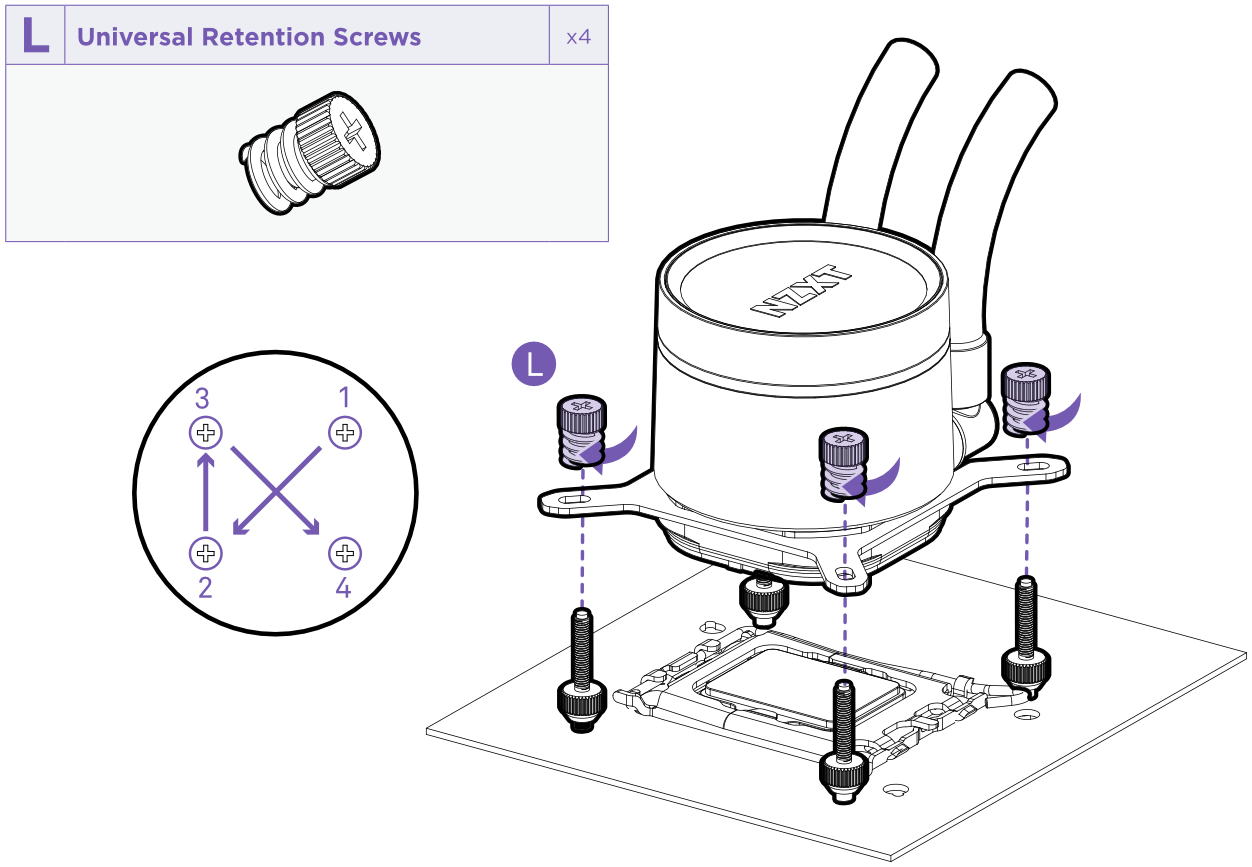

Remova a tampa plástica da tampa e alinhe-a com os quatro espaçadores, mantendo os tubos à direita do socket da CPU. Fixe a tampa na placa-mãe usando os quatro (4) parafusos universais de retenção L.
Comece parafusando frouxamente os quatro parafusos, depois aperte-os em um padrão em X conforme mostrado na imagem acima.
Ligando a Bomba
Para alimentar a bomba, conecte o Conector DC de Bomba de 3 pinos da Tampa a um dos seguintes headers na sua placa-mãe:
- AIO_PUMP
- Dependendo da sua placa-mãe, este também pode ser chamado de CPU_OPT ou CPU_FAN2. Para mais informações, consulte o manual do usuário da sua placa-mãe.
- CPU_FAN
| Devo usar AIO_PUMP ou CPU_FAN? |
| O header que você deve usar dependerá das opções disponíveis na sua placa-mãe. Se sua placa-mãe não possuir um header AIO_PUMP ou um conector equivalente conforme mencionado acima, é recomendado usar o header CPU_FAN. |
Conectando o ARGB 5V
A iluminação da tampa do Kraken Core é alimentada exclusivamente por ARGB Endereçável 5V, que pode ser encontrado em muitas placas-mãe sob vários nomes como ADD_HEADER, JRAINBOW, D_LED, ADD_GEN2, etc. Para mais informações, consulte o manual do usuário da sua placa-mãe.
Conecte o Conector Fêmea 5V da Tampa a um header ARGB 5V disponível na sua placa-mãe. Se sua placa-mãe não possuir headers ARGB 5V, pode ser necessário usar um adaptador compatível de terceiros.
| Posso conectar o ARGB 5V a um header RGB 12V? |
|
Não tente conectar o header ARGB 5V do Kraken Core ou do ventilador incluído a conectores RGB 12V ou UART! Isso pode causar danos permanentes ao seu PC e/ou ao Kraken. Danos causados por instalação incorreta do Kraken não são cobertos pela garantia. |
|
