Para instalação com sockets Intel, confira o guia aqui.

Instalar o Kraken Core é um processo fácil e bastante direto, sem necessidade de cabos breakout adicionais, conexões USB ou controladores dedicados.  Este guia cobrirá a instalação do Kraken Core com os seguintes sockets AMD:

• AMD AM5
• AMD AM4

O Kraken Core não é oficialmente compatível com quaisquer outros sockets AMD (ex.: AM3, FM2, TR4, etc.).

Qual hardware eu preciso?

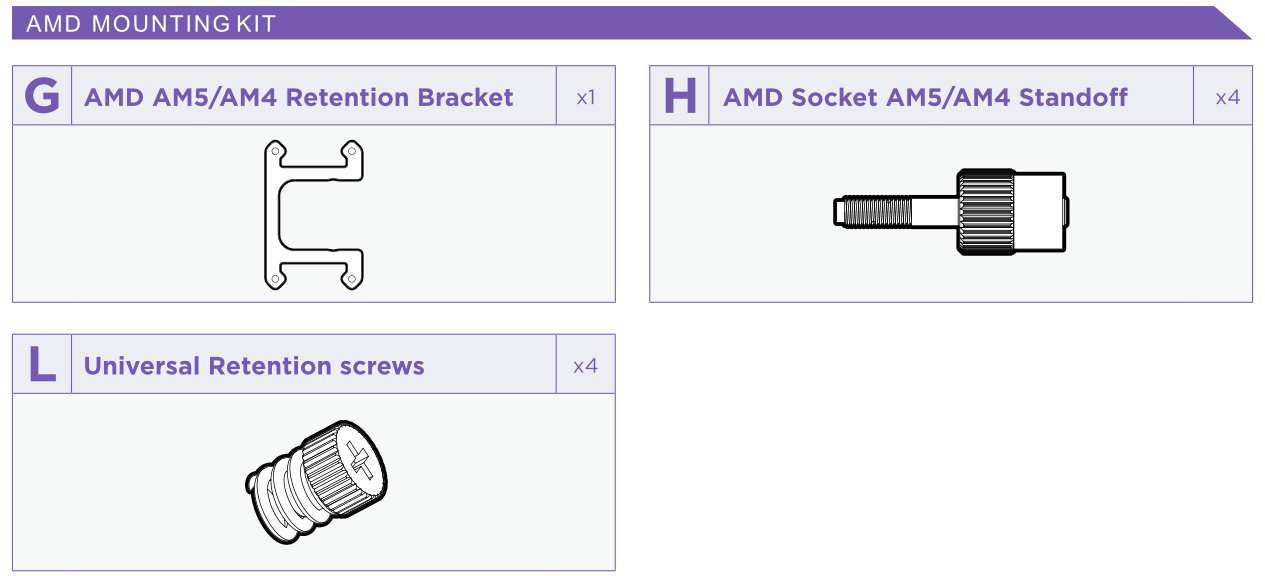

Para esta etapa do guia, você precisará do seguinte hardware da bolsa de acessórios:

• G Suporte de Retenção AMD AM5/AM4
• H Espaçador do Socket AMD AM5/AM4
• L Parafusos Universais de Retenção

Instalando os Espaçadores

Esta etapa é melhor realizada antes de instalar a placa-mãe no gabinete, entretanto muitos gabinetes incluem um recorte generoso para fácil acesso à parte traseira da placa-mãe.

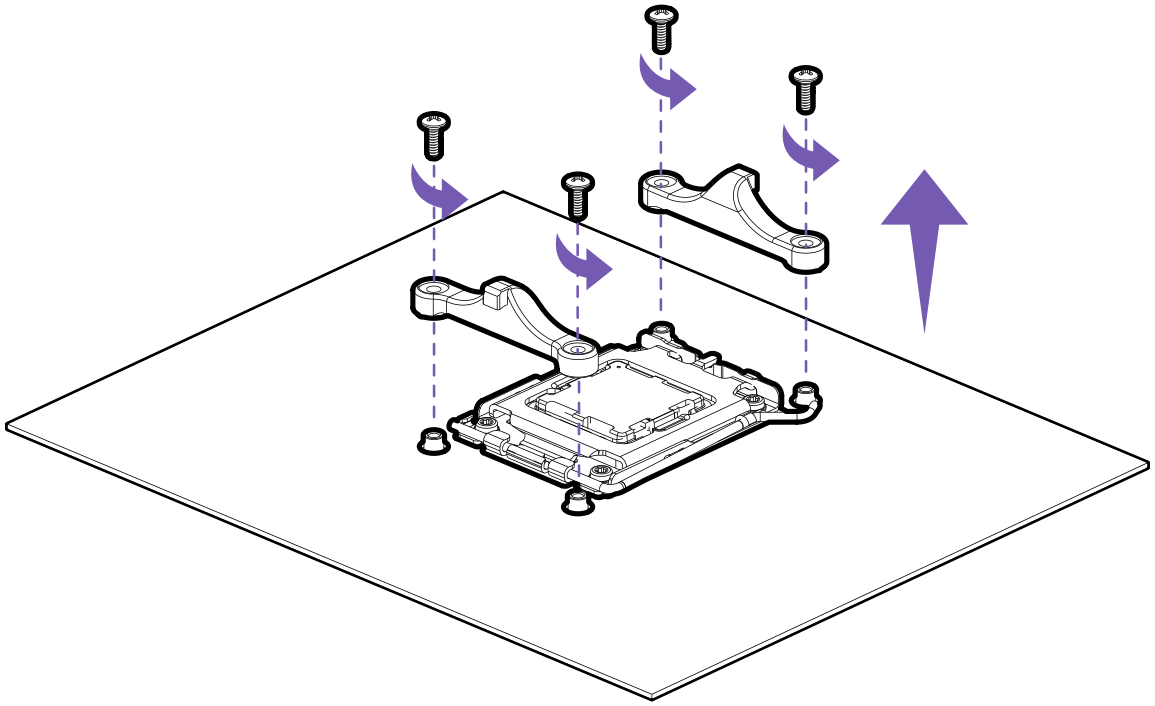

Remova as presilhas de montagem AMD originais da placa-mãe desapertando os quatro parafusos que as fixam.  Se você possui uma placa-mãe AM4, é recomendado remover um suporte por vez, instalando seus espaçadores na próxima etapa para evitar que a placa traseira caia da placa-mãe.

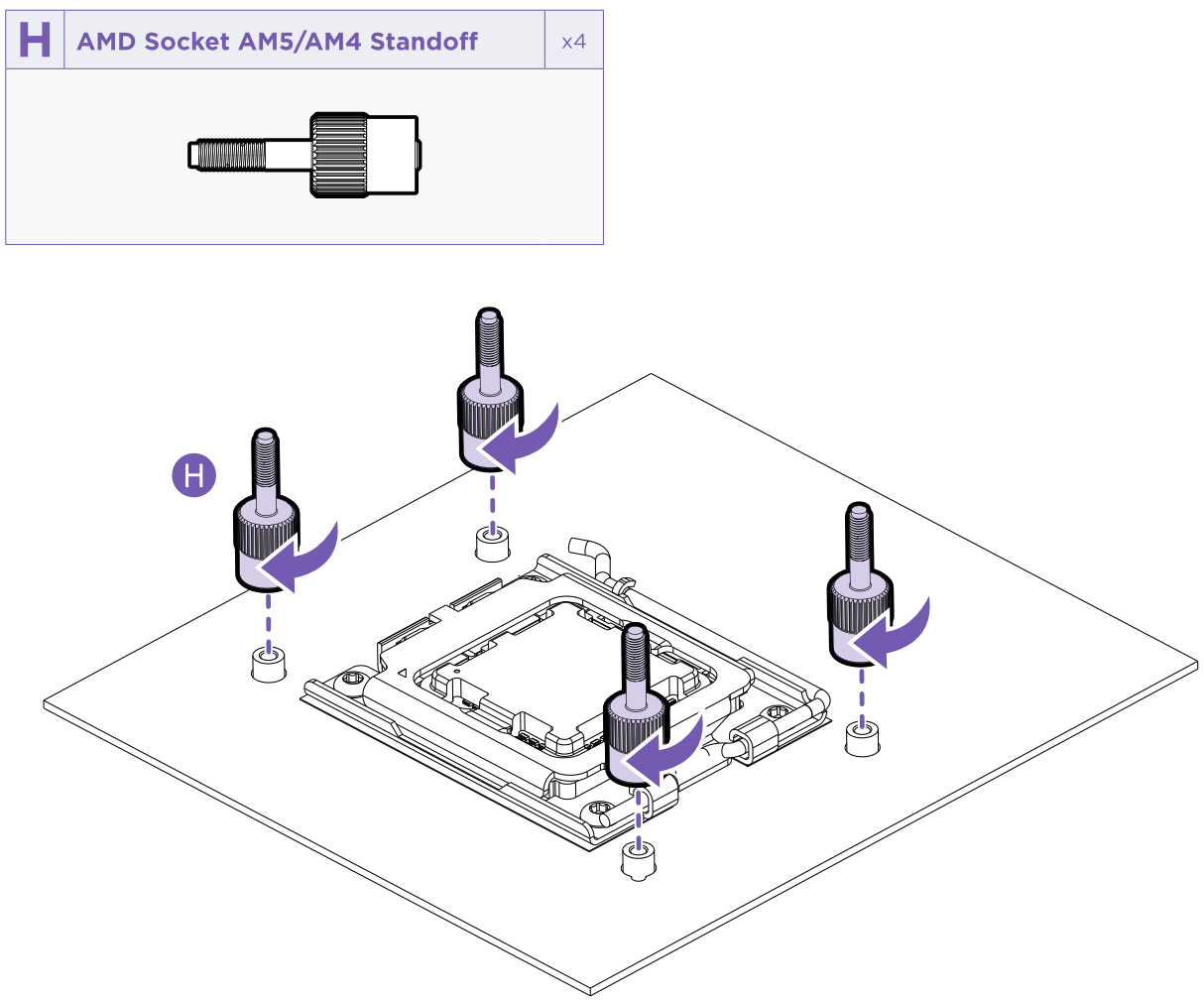

Com a presilha de montagem removida, parafuse os H Espaçadores do Socket AMD AM5/AM4 nos pinos expostos que eram usados anteriormente pelas presilhas de montagem.

Se a placa-mãe não estiver instalada no gabinete nesta etapa, finalize a instalação da placa-mãe antes de continuar.

Substituindo o Suporte de Retenção

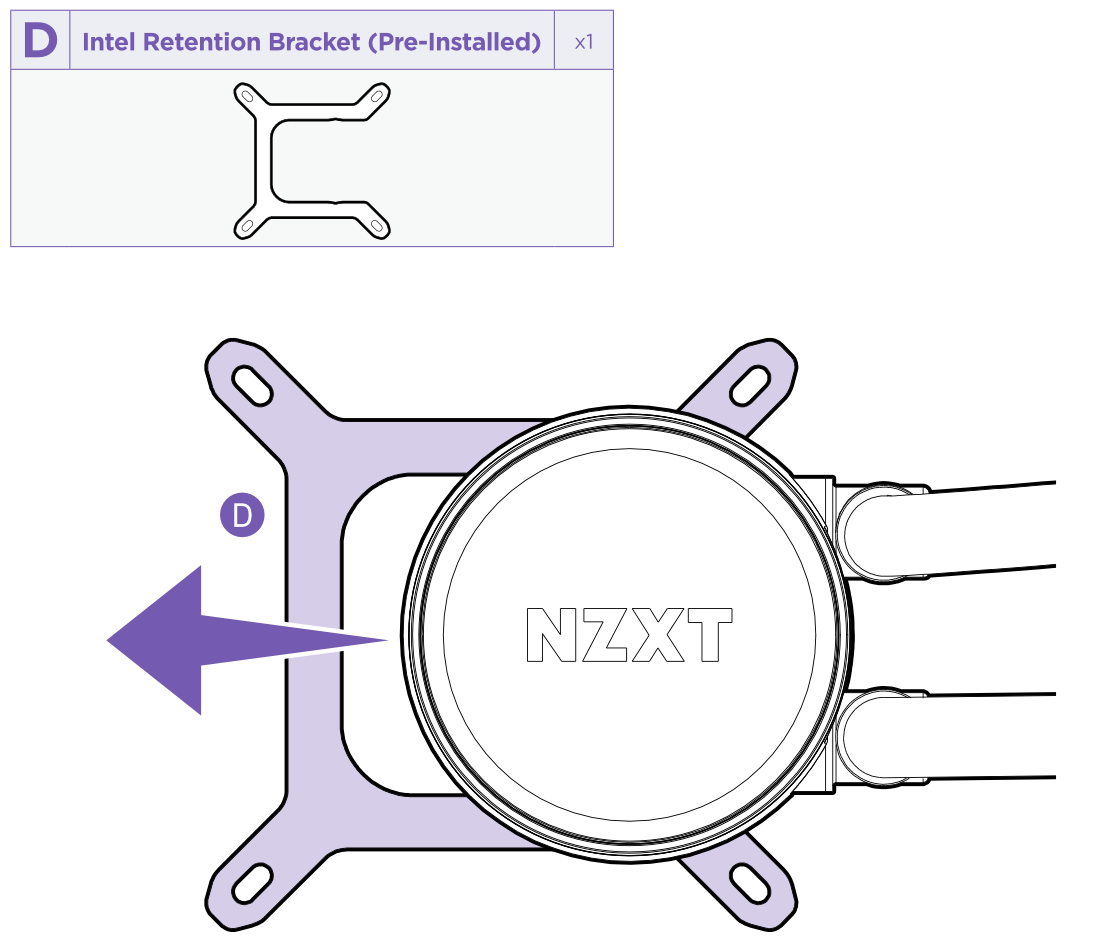

Você precisará substituir o D Suporte de Retenção Intel pré-instalado antes de fixar a tampa na placa-mãe.

Remova a cobertura plástica da Tampa, então puxe o suporte para longe dos tubos na tampa.

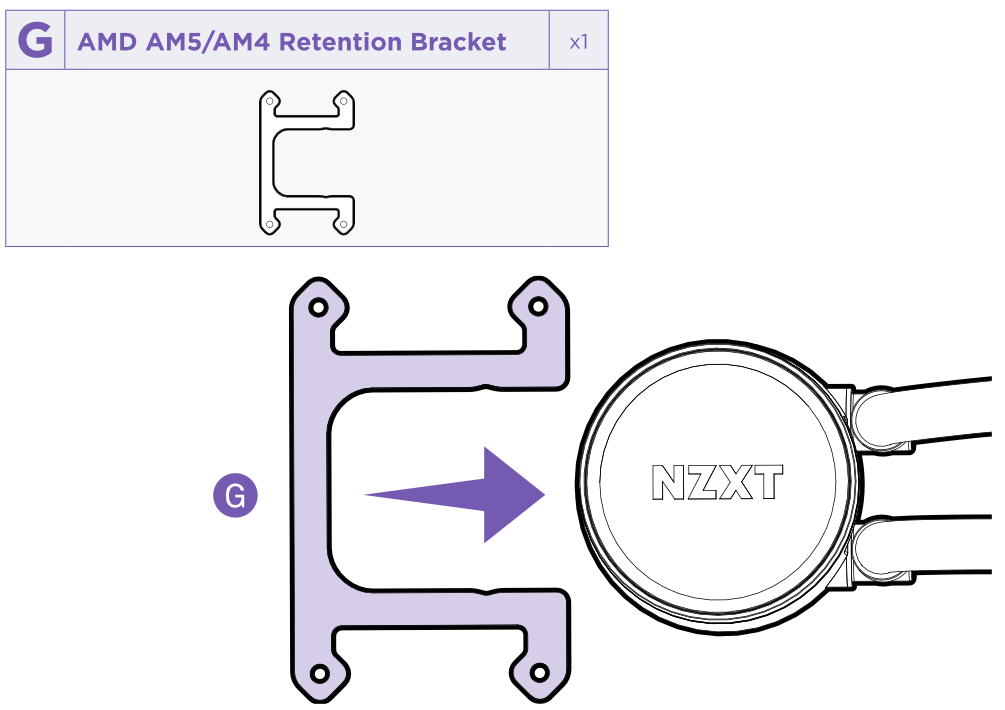

Com o suporte Intel removido, fixe o G Suporte de Retenção AMD AM5/AM4 alinhando-o com as ranhuras na lateral da Tampa e pressionando-o na direção dos tubos.

Fixando a Tampa

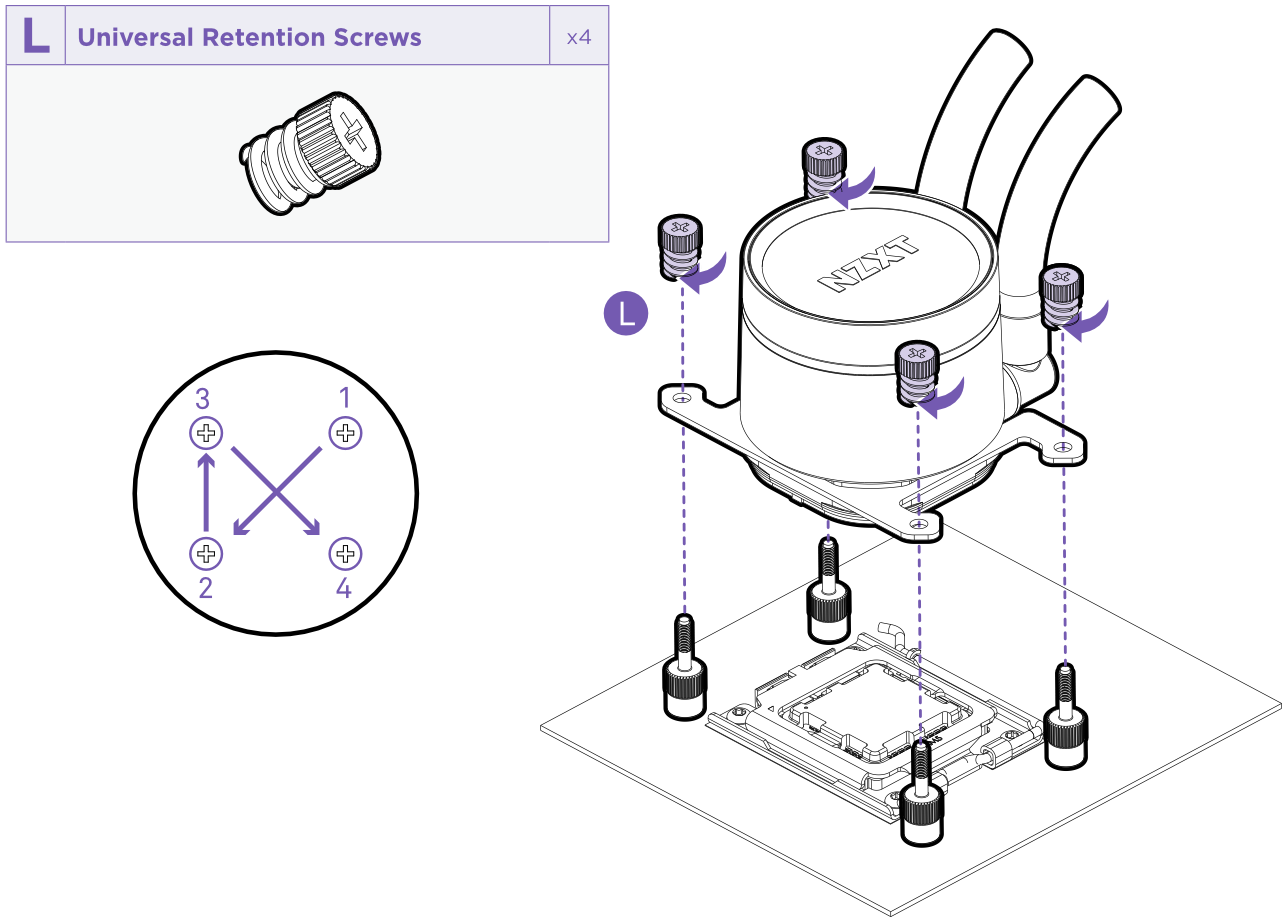

Alinhe a tampa da bomba com os quatro espaçadores, mantendo os tubos à direita do soquete da CPU.  Fixe a tampa na placa-mãe usando os quatro (4) L Parafusos Universais de Retenção.

Comece fixando levemente todos os quatro parafusos, depois aperte-os em um padrão em X conforme mostrado na imagem acima.

Ligando a Bomba

Para alimentar a bomba, conecte o Conector DC de 3 pinos da Bomba da Tampa a um dos seguintes conectores na sua placa-mãe:

• AIO_PUMP
  • Dependendo da sua placa-mãe, este também pode ser chamado de CPU_OPT ou CPU_FAN2.  Para mais informações, consulte o manual do usuário da sua placa-mãe.
• CPU_FAN

Conectando o ARGB 5V

A iluminação da tampa do Kraken Core é alimentada exclusivamente por ARGB Endereçável 5V, que é encontrado em muitas placas-mãe sob vários nomes, como ADD_HEADER, JRAINBOW, D_LED, ADD_GEN2, etc.  Para mais informações, consulte o manual do usuário da sua placa-mãe.

Conecte o Conector Fêmea 5V da Tampa a um conector ARGB 5V disponível na sua placa-mãe.  Se sua placa-mãe não possuir conectores ARGB 5V, talvez seja necessário usar um adaptador compatível de terceiros.
