Este artigo servirá como um guia para você configurar o seu NZXT RGB & Fan Controller. Este guia se aplica aos seguintes modelos:
- Controlador de ventilador e RGB (2022)
- Controlador de ventilador e RGB (2019)
- Smart Device V2 (incluído nos estojos i-Series)
O que há na caixa?

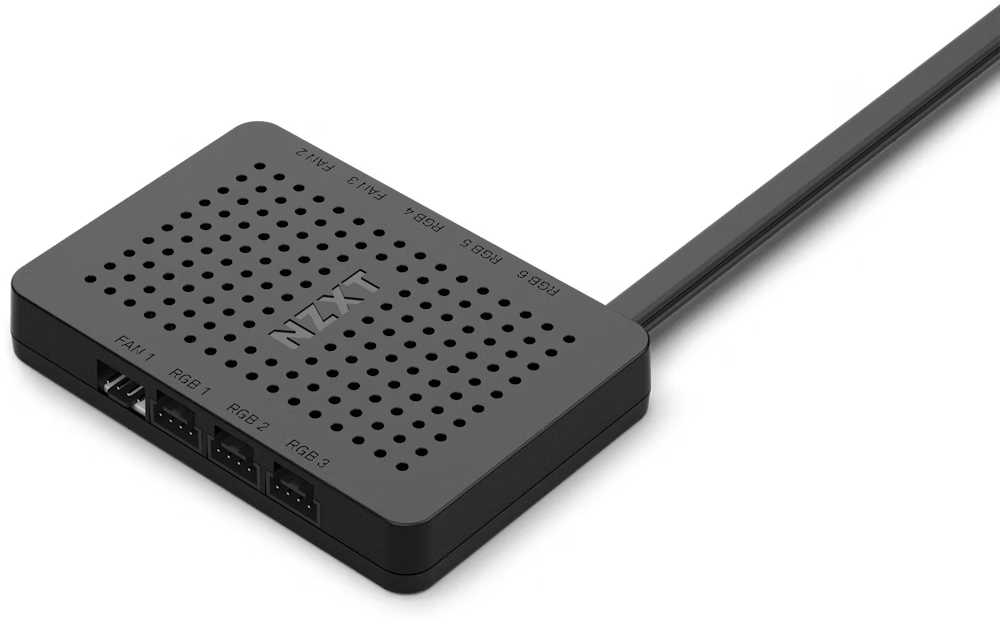

Dependendo do modelo do seu controlador, o controlador RGB e de ventilador incluirá o seguinte:
Por que o RGB & Fan Controller (2022) não inclui ímãs?
No caso do controlador de ventilador e RGB (2022), os ímãs são integrados dentro do compartimento do controlador e não precisam ser adicionados manualmente.
O que é necessário para conectar o controlador?
Para conectar o controlador, você precisará de:
- Uma (1) conexão de alimentação SATA (fonte de alimentação)
- Uma (1) conexão interna USB 2.0 (placa-mãe)
Além disso, você precisará de algumas ventoinhas de PC PWM de 4 pinos ou DC de 3 pinos, bem como de alguns hardwares RGB da NZXT, como as ventoinhas RGB da série F.Eles incluirão uma conexão NZXT RGB de 4 pinos para você conectar aos conectores RGB/LED no controlador.
Meus ventiladores têm um único conector de 8 pinos em vez de 4 pinos. Como faço para conectá-lo?
Se você tiver os ventiladores Single-Frame da série F mais recentes, poderá notar que os ventiladores têm uma única conexão de 8 pinos.Esse conector deve ser usado com o NZXT Control Hubatualizado, mas pode ser conectado ao RGB & Fan Controller mais antigo usando o divisor incluído com as ventoinhas. Para obter mais informações, consulte o manual do usuário do ventilador.
Etapa 1 - Fixação do RGB e do controlador de ventilador
Se você tiver um NZXT Smart Device V2, pule para a Etapa 2.

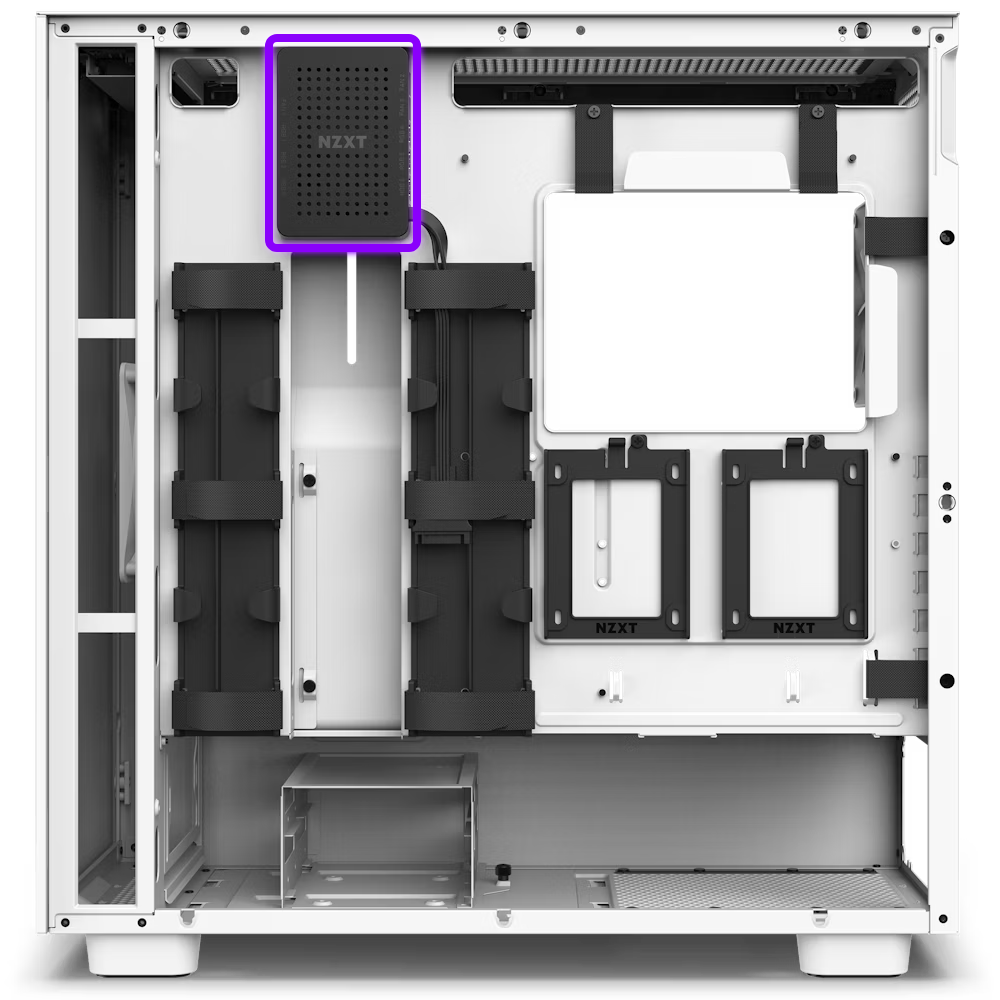

Usando os ímãs ou Velcro 3M incluídos com o controlador, encontre um espaço livre dentro do estojo para prender o controlador. Muitos gabinetes da NZXT incluem uma área plana e livre onde os controladores podem ser colocados, conforme mostrado abaixo:
Etapa 2 - Conectando o controlador de ventilador e RGB à placa-mãe

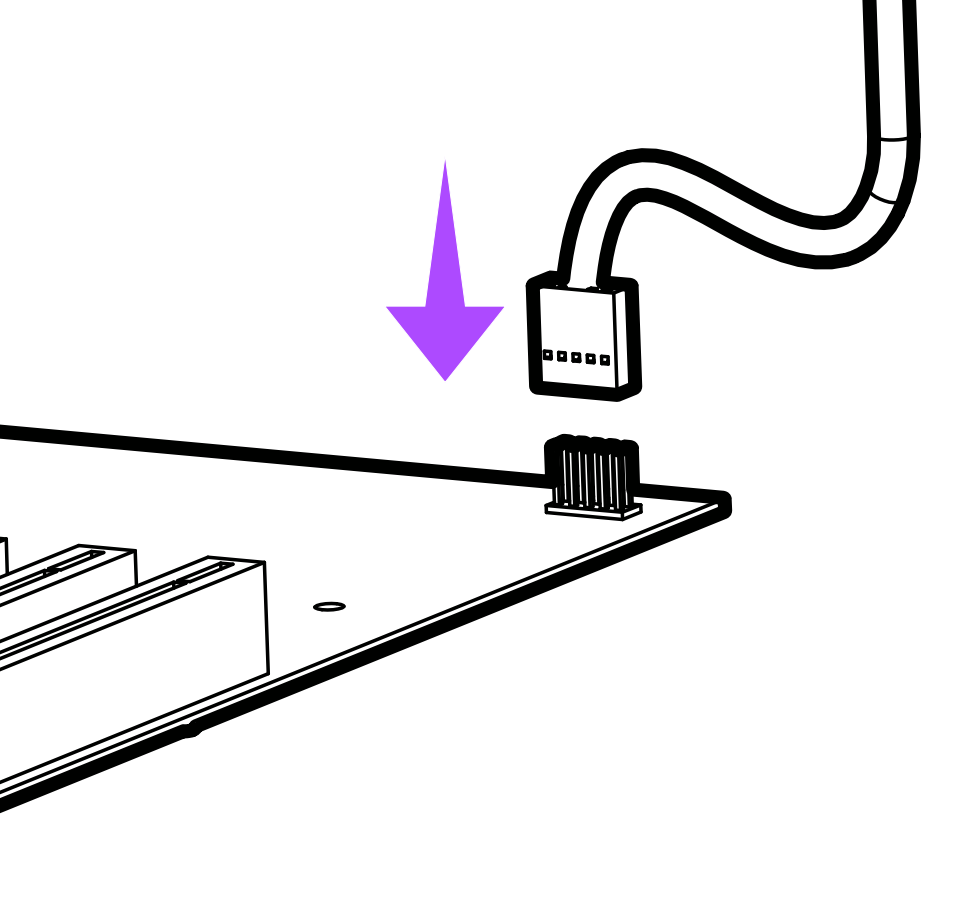

No controlador, conecte o cabo identificado como USB 2.0 a um conector aberto USB 2.0 na placa-mãe.

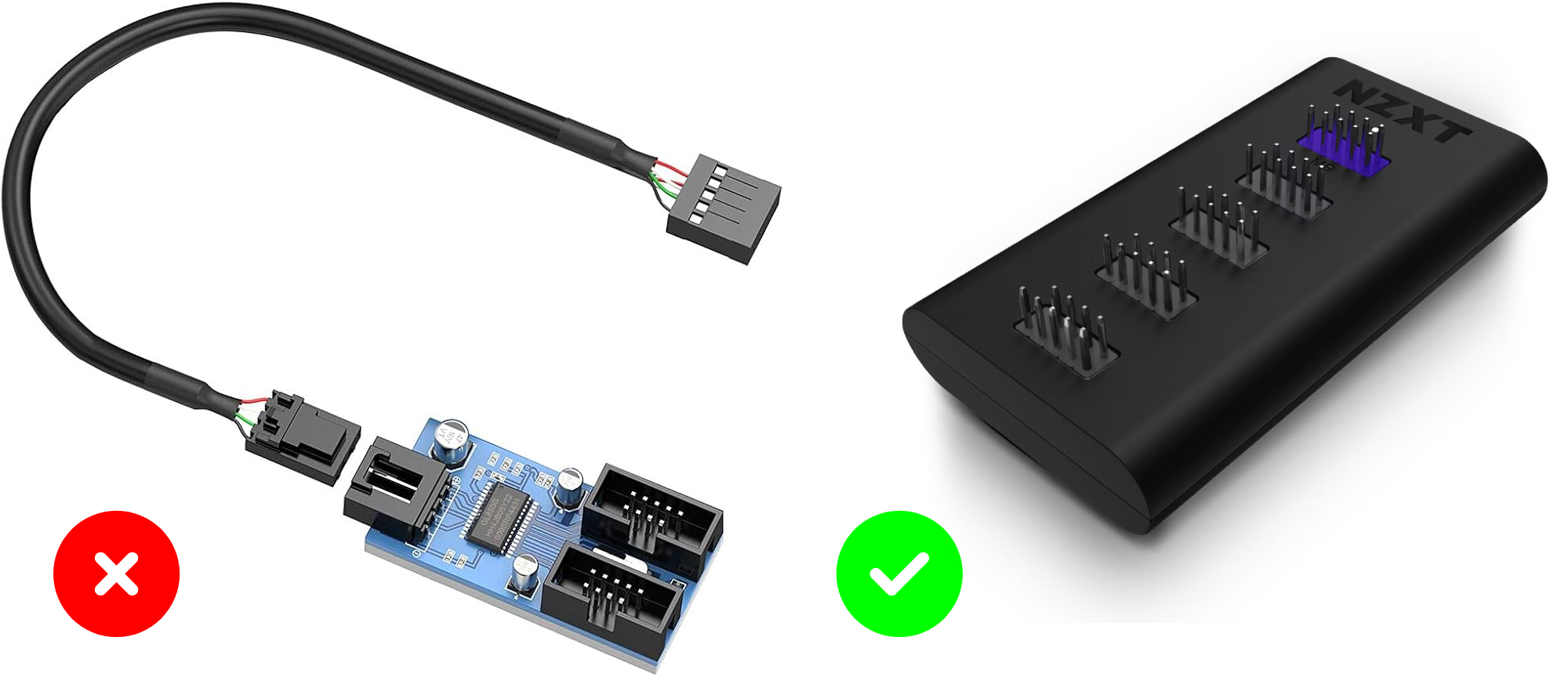

Checkpoint - Se o seu sistema não tiver conectores USB 2.0 suficientes, recomenda-se que você use um divisor USB ativo como o nosso hub USB interno (Gen 3) para conectar-se à placa-mãe ou um divisor incluído no controlador. Os divisores simples baseados em PCB podem não fornecer potência ou largura de banda suficientes para que um controlador detecte adequadamente.
Etapa 3 - Conectando o controlador de ventilador e RGB à fonte de alimentação

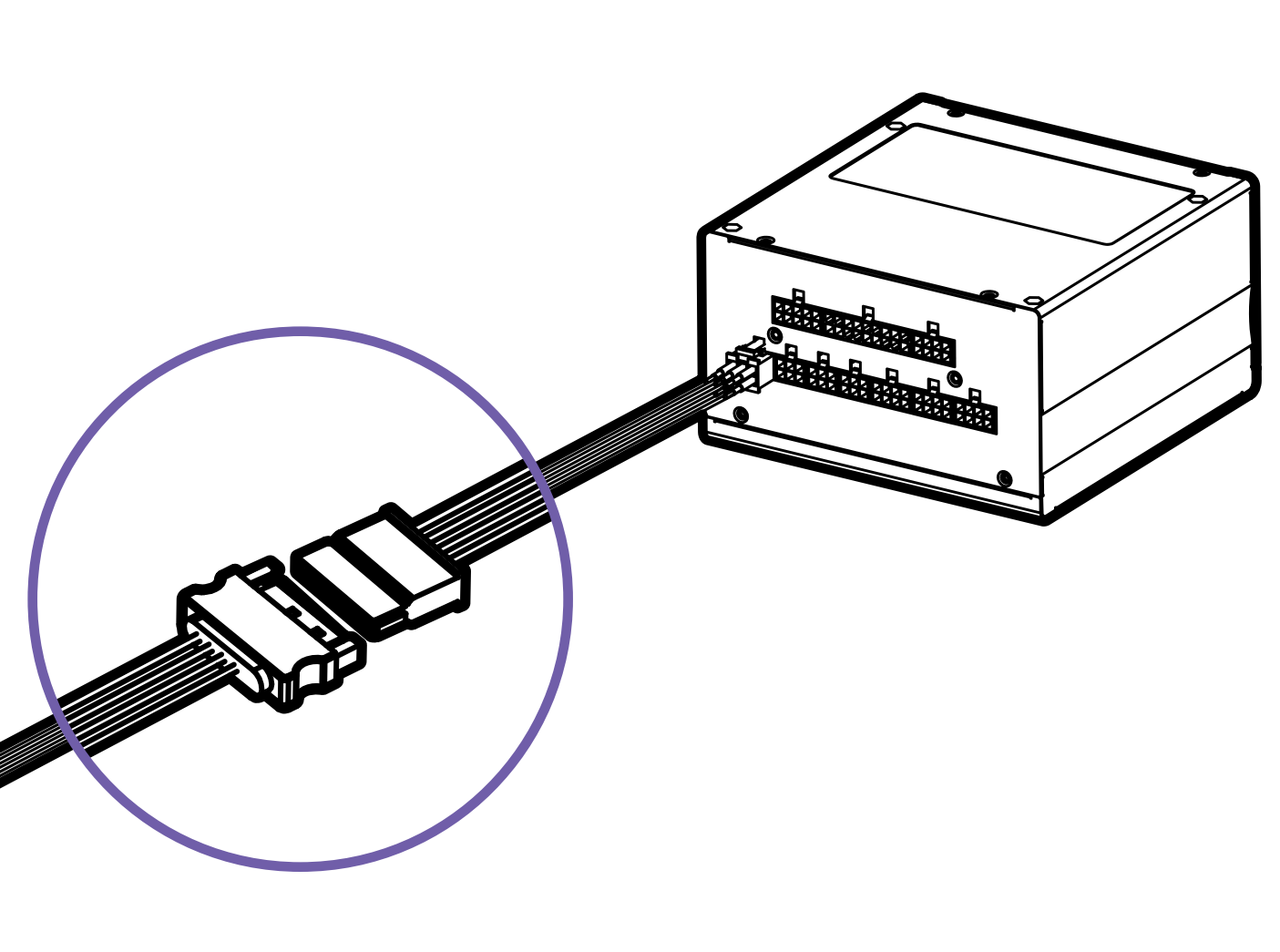

No controlador, conecte a conexão SATA Power a um cabo aberto SATA Power da sua fonte de alimentação.
Etapa 4 - Conectando os ventiladores e os dispositivos RGB

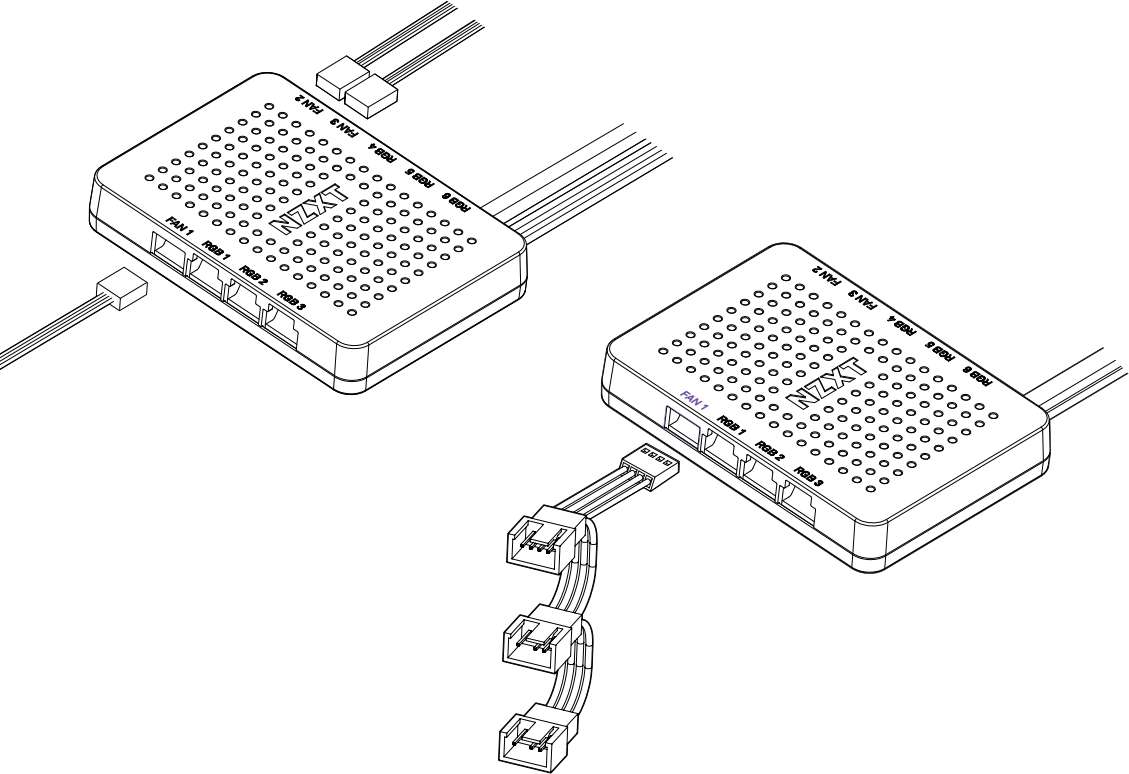

Para conectar as ventoinhas, conecte-as diretamente às portas de ventoinha no controlador ou use os divisores de ventoinha 1 para 3 incluídos.Embora as ventoinhas de CC sejam compatíveis, é altamente recomendável usar ventoinhas PWM para um melhor controle da velocidade da ventoinha.
Checkpoint - Ao usar os divisores incluídos, certifique-se de que um dos ventiladores esteja conectado ao conector único de 4 pinos do divisor. Se nenhum ventilador estiver conectado ao conector de 4 pinos, você obterá uma leitura de 0 RPM.

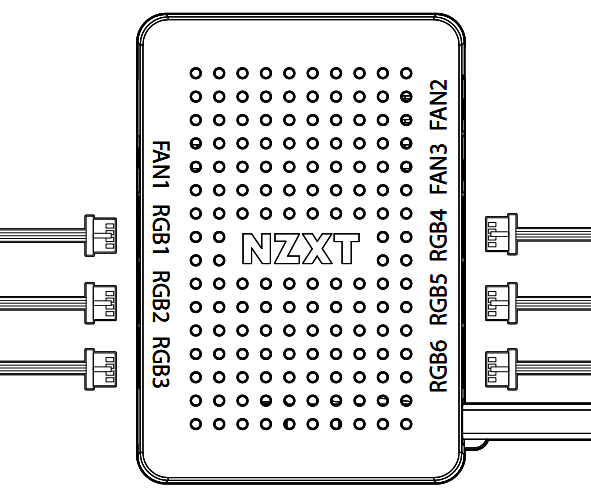

Para conectar os dispositivos RGB, conecte o cabo RGB de 4 pinos da NZXT ao conector RGB/LED no controlador até que você sinta um clique. Quando conectados corretamente, os cabos RGB ficarão presos ao controlador.
Usando o controlador no NZXT CAM

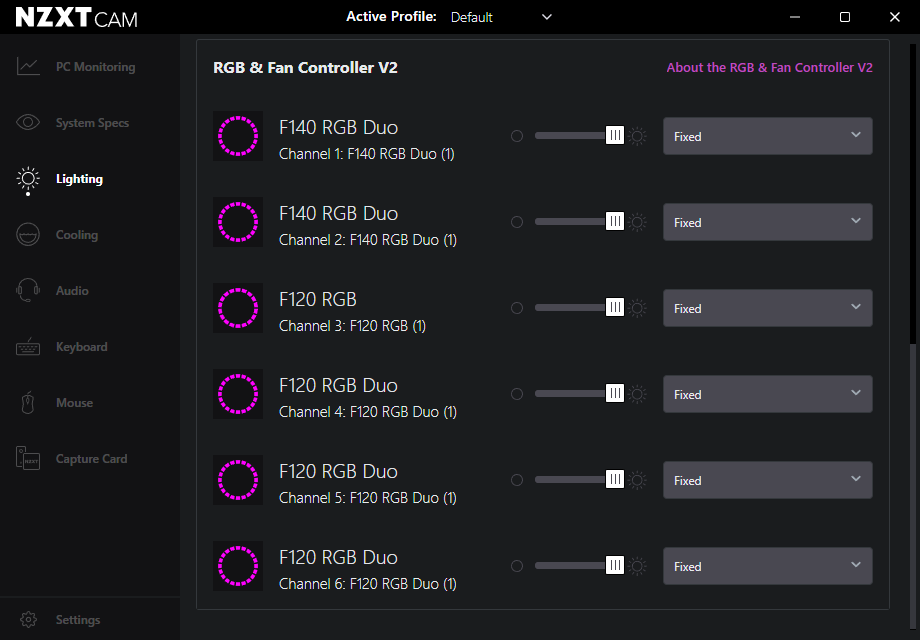

Com o controlador conectado, você deverá ver o dispositivo aparecer no software NZXT CAM , conforme mostrado acima.Na seção Lighting , todos os dispositivos RGB aparecerão como dispositivos individuais nos quais você pode aplicar diferentes efeitos de iluminação, desde cores estáticas até ondas de espectro e até mesmo alguns efeitos reativos de áudio.

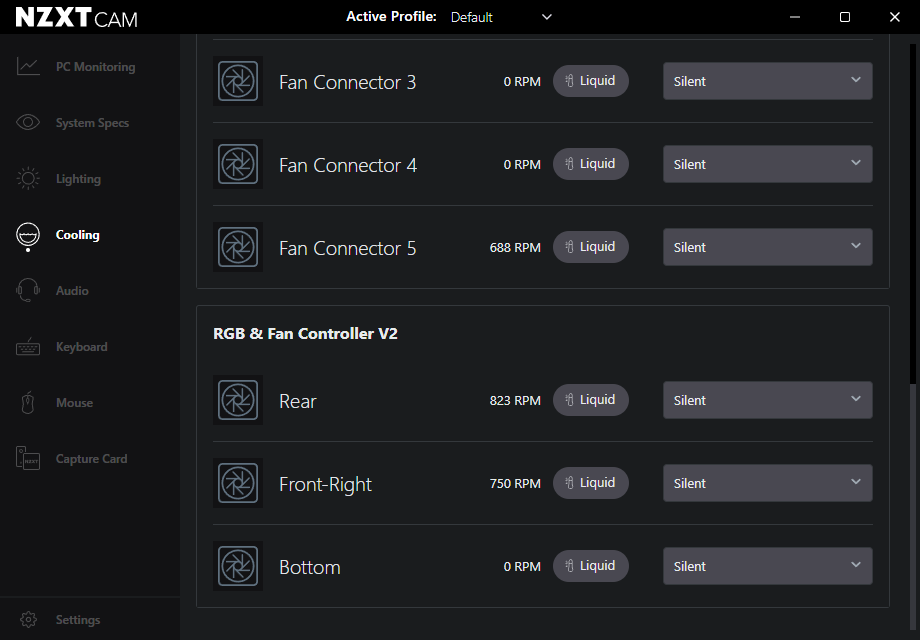

Na seção Cooling (Resfriamento), os ventiladores serão controlados em uma base por canal . Isso significa que, se você estiver usando os divisores incluídos, todas as ventoinhas conectadas ao divisor compartilharão a mesma configuração de velocidade da ventoinha.Se não houver um ventilador conectado ao conector, ele informará uma velocidade de 0 RPM.
Tenho um ventilador conectado a um conector, mas ele está mostrando 0 RPM.
Conforme observado na configuração, se estiver usando os divisores incluídos, você deve usar a conexão de 4 pinos em um dos divisores. Se essa conexão não for usada, o conector do ventilador informará 0 RPM.Se você não estiver usando um divisor ou o 4 pinos estiver devidamente preenchido, isso pode indicar um problema com a ventoinha ou com o conector. Tente conectar outro ventilador que esteja funcionando ao conector para isolar o problema.
