Guia de conexão RGB da NZXT

Muitos dos nossos acessórios RGB da NZXT podem ser conectados em série uns com os outros para melhorar o gerenciamento de cabos da sua construção (Observação: os ventiladores RGB da série F não podem ser conectados em série.) Isso é possível por meio de cabos de conexão que vão entre muitos produtos diferentes da NZXT. Neste artigo, detalharemos as etapas e as restrições para que você possa conectar em série vários tipos diferentes de acessórios RGB da NZXT.

Limitações:

• Os produtos da geração 1 não têm a capacidade de encadear diferentes tipos de dispositivos RGB no mesmo canal. Os dispositivos da geração 2 têm essa funcionalidade usando um controlador da geração 2.
• Todos os nossos controladores RGB, independentemente da geração, têm um limite de 40 LEDs por canal.
• Alguns dispositivos mistos podem ter quantidades desiguais de LEDs integrados, o que pode fazer com que certas combinações de ultrapassem esse limite de 40 LEDs.
• Todos os LEDs acima de 40 serão reconhecidos no CAM, mas não poderão ser alimentados.

Lembre-se de que todos os acessórios RGB incluirão um cabo que permitirá que você conecte o dispositivo a um controlador RGB da NZXT. Aqui estão alguns exemplos desses cabos.

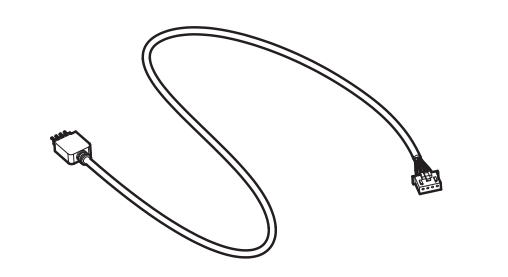

Cabo de conexão da faixa de iluminação

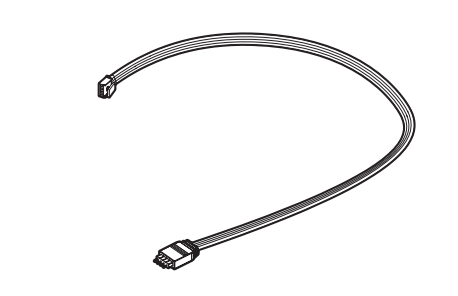

Cabo de conexão do ventilador AER RGB

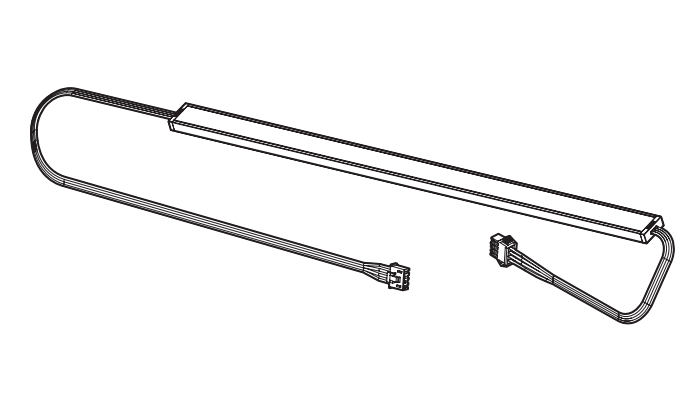

Cabo de conexão RGB Underglow (integrado com a primeira faixa de LED underglow)

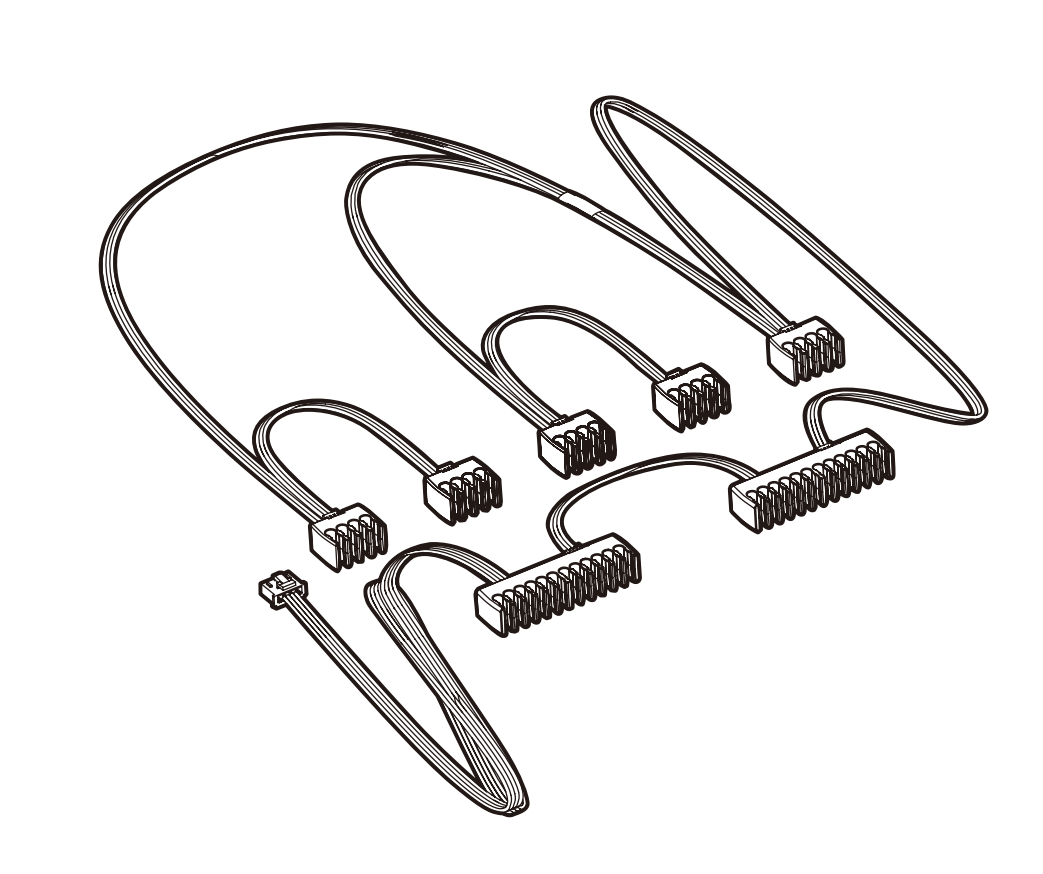

Cabo de conexão do pente de cabos RGB (integrado aos pentes de cabos)

Você pode conectar as ventoinhas AER RGB em cadeia com outras ventoinhas AER RGB:

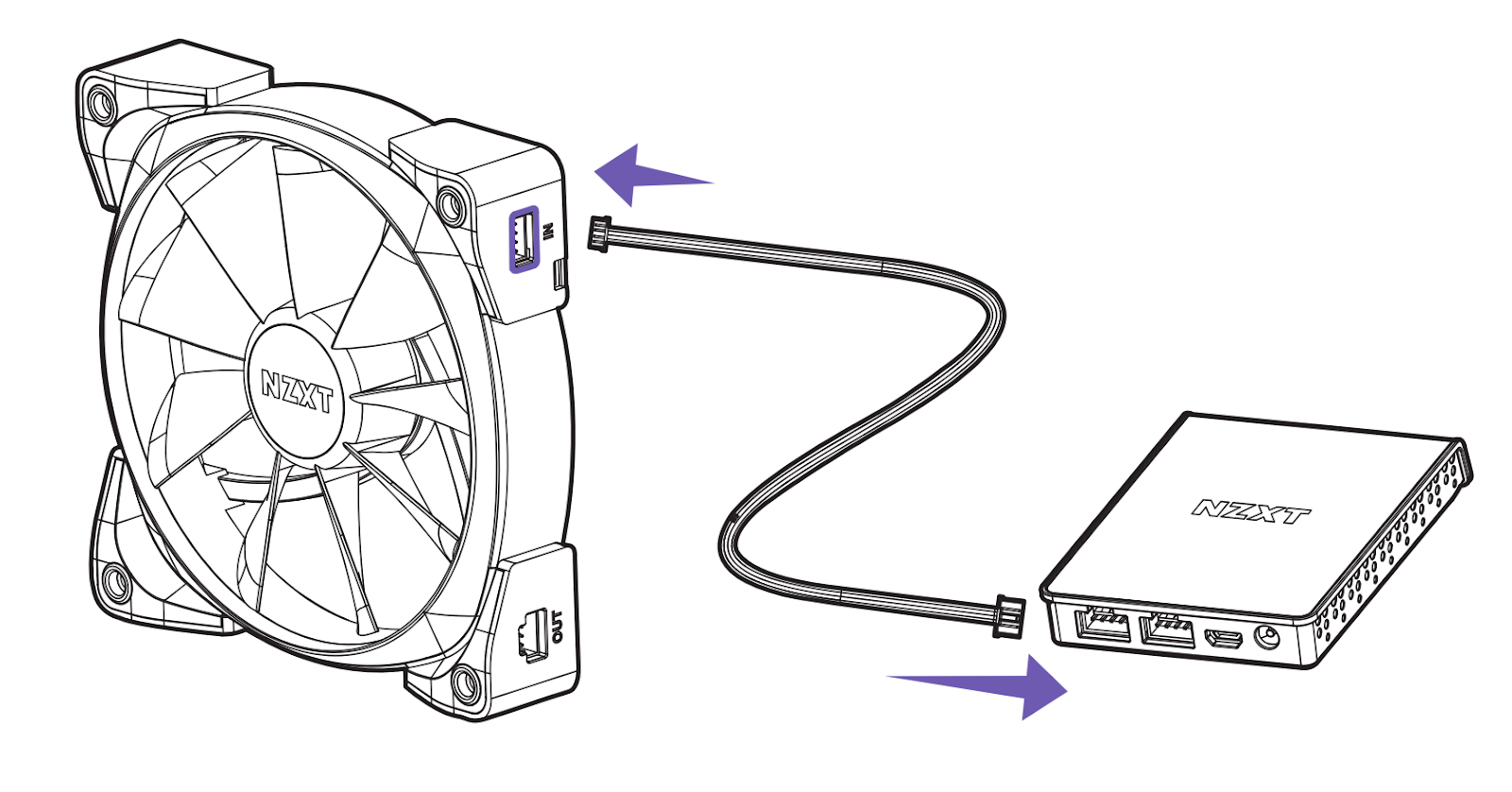

Lembre-se de que, como mencionado anteriormente, há um cabo de conexão que vai do controlador ao acessório RGB. A extremidade maior desse cabo irá para o seu controlador RGB e a extremidade menor irá para a porta "IN" do ventilador.

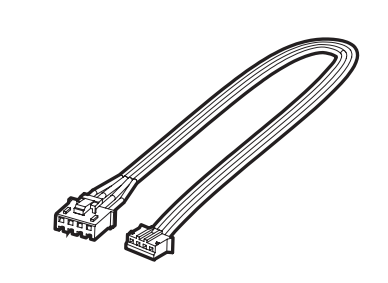

A conexão de ventoinhas adicionais também é muito simples com o cabo de ventoinha para ventoinha incluído (figura abaixo).

Conectar ventiladores com esse cabo é fácil: a extremidade maior do cabo com o clipe se conectará à porta "OUT" do ventilador e a extremidade menor se conectará ao próximo ventilador da cadeia em sua porta "IN".

Você pode conectar as ventoinhas AER RGB em cadeia com outros acessórios RGB:

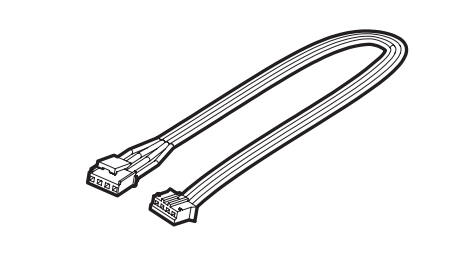

Se você quiser adicionar o Cable Combs ou o Underglow, lembre-se de que esses dispositivos serão o final da cadeia conectada aos ventiladores. Esses dispositivos não podem ser conectados antes de qualquer ventilador AER RGB. Isso se deve ao fato de esses dois acessórios não terem conectores adicionais que dariam continuidade a uma cadeia em margarida. Para o nosso acessório Underglow, eles podem ser conectados diretamente à porta "OUT" do seu ventilador. Ao adicionar tiras de LED e pente de cabos, você usaria o cabo adaptador incluído (figura abaixo).

Ligação em cadeia de tiras de LED a outros ventiladores RGB:

Se você deseja adicionar uma ventoinha RGB ao final de uma cadeia em margarida, o cabo de conexão de faixa de LED incluído em nossos pacotes iniciais duplos/triplos pode ser usado para adicionar uma ventoinha ao final de uma cadeia em margarida de faixa de LED RGB. (Foto abaixo)

Lembre-se de que o número de dispositivos que funcionarão em uma cadeia depende do número total de LEDs na cadeia. Se você ultrapassar o limite de 40 LEDs, todos os LEDs adicionais não serão ligados. Aqui você encontra o número de LEDs por acessório:

• Ventiladores AER RGB: 8 LEDs por ventilador
• fita de LED RGB de 300 mm: 10 LEDs por faixa
• fita de LED RGB de 250 mm: 8 LEDs por faixa
• fita de LED RGB de 200 mm: 6 LEDs por faixa
• Pentes de cabo RGB: 18 LEDs por kit
• RGB Underglow: 30 LEDs por kit

Se você tiver alguma dúvida ou estiver tendo problemas com a configuração dos seus produtos NZXT RGB, entre em contato com o nosso suporte ao cliente para obter assistência.
