Opslag toevoegen aan je Gaming PC

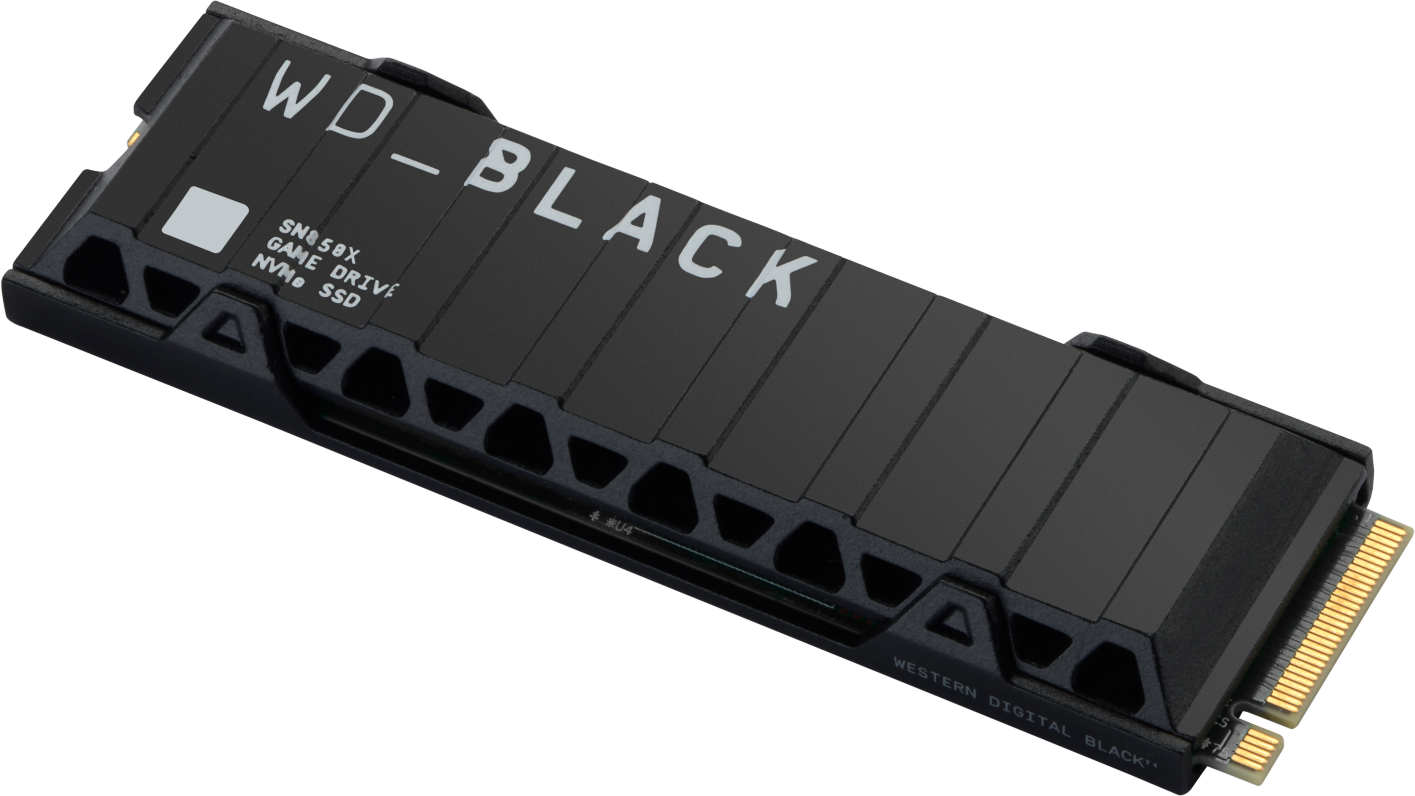

M.2 SSD's zijn snel uitgegroeid tot een van de populairste typen opslagschijven in de meeste pc's vanwege hun compacte formaat, indrukwekkende capaciteit en beschikbaarheid, waardoor ze zeer geschikt zijn voor zowel desktop gaming pc's als mobiele pc's en zelfs sommige gaming handhelds.De meeste M.2 SSD's die worden verkocht zijn M.2 2280 form factor drives, wat betekent dat ze 22 mm breed zijn bij 80 mm lang. Hoewel er andere formaten beschikbaar zijn, vallen de meeste schijven in deze vormfactor.

Je SSD installeren

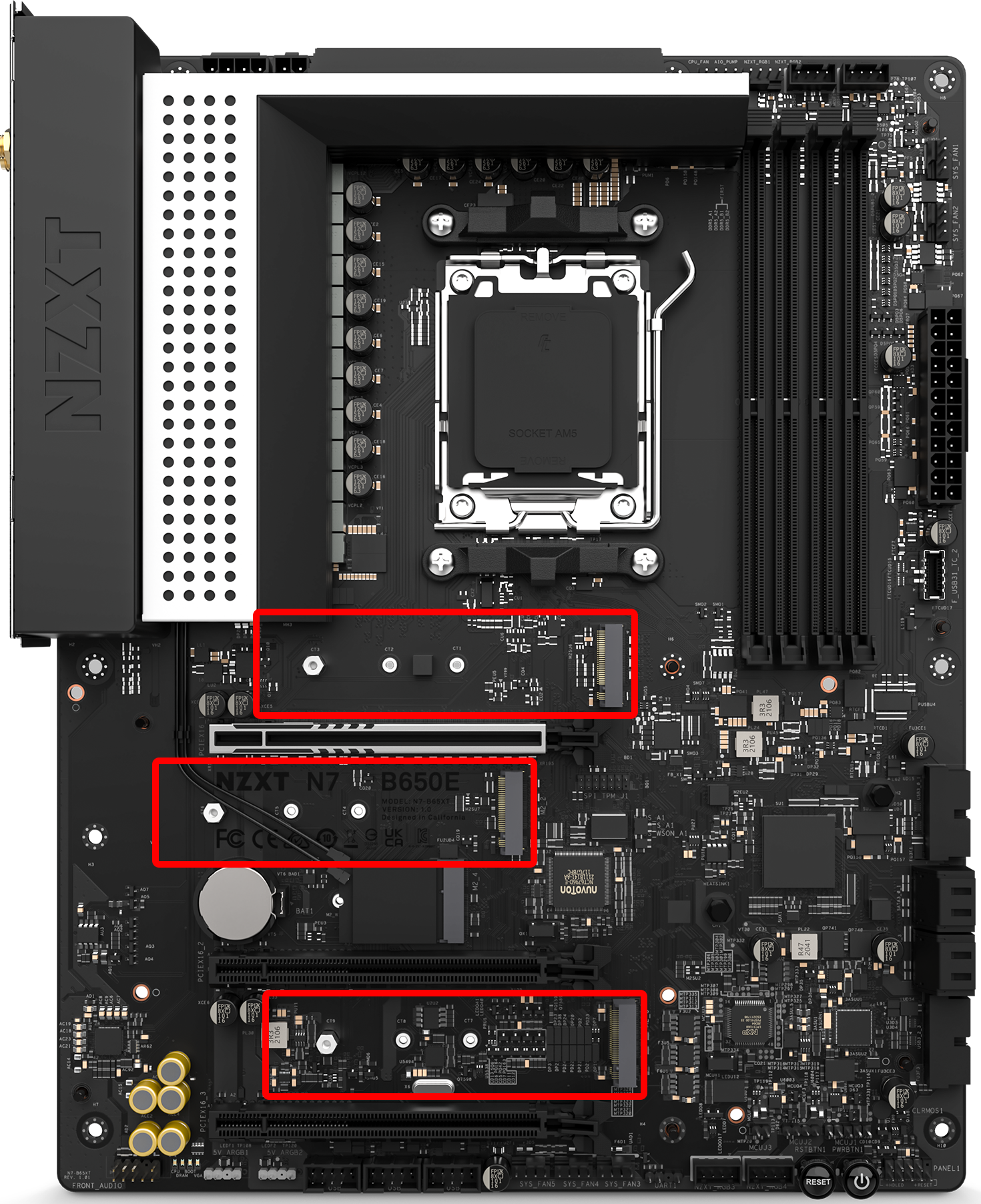

M.2 SSD's worden rechtstreeks op je moederbord aangesloten via een M.2 slot (voorheen bekend als het Next Generation Form Factor (NGFF) slot). De locatie van deze sleuven hangt af van je moederbord, maar normaal gesproken bevinden ze zich in de buurt van de PCIe-sleuven. Afhankelijk van je moederbord kunnen sommige van deze sleuven worden afgedekt door een beschermende plaat of een geïntegreerd koellichaam. Raadpleeg voor meer informatie de handleiding van je moederbord.

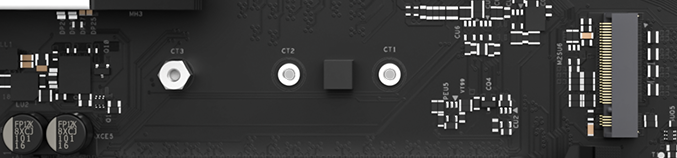

Voordat je je SSD installeert, controleer je de sleuf om er zeker van te zijn dat er een standoff is geïnstalleerd. Als er geen standoff in de sleuf zit, kijk dan of er bij de accessoires van je moederbord een zakje zit met de M.2 standoffs en montageschroeven.Bij veel moederborden zijn de standoffs standaard voorzien van de M.2 2280 grootte.

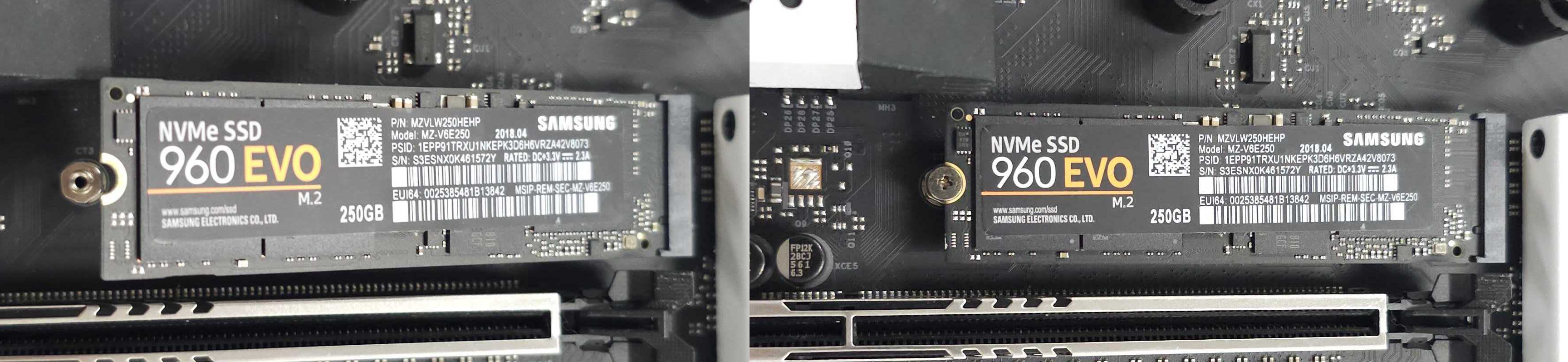

Plaats je SSD in de M.2 sleuf. Als de schijf correct is geplaatst, staat deze in een diagonale hoek ten opzichte van het moederbord, zoals hierboven getoond. Met de schijf in de sleuf druk je de schijf voorzichtig aan zodat de rand van de SSD op de standoff rust en zet je de schijf vast met een van de schroeven die bij je moederbord zijn geleverd.

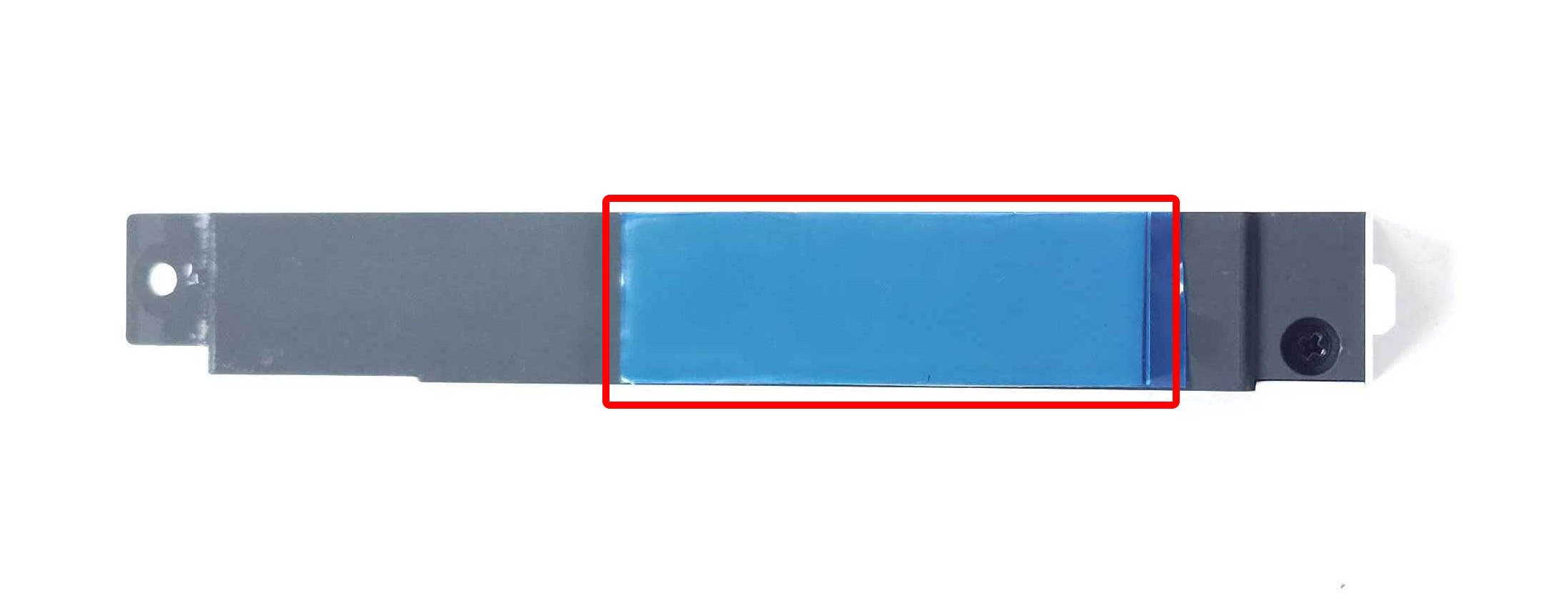

Als je moederbord een heatsink bevat voor over de M.2 drive, zorg er dan voor dat je de beschermfolie voor de thermische pad verwijdert, zodat de heatsink direct contact kan maken met de SSD. In veel gevallen raakt deze thermische pad de labelsticker op de SSD, maar maak je geen zorgen: de meeste SSD labelstickers zijn gemaakt van een thermisch geleidend materiaal en zouden de prestaties van de heatsink niet moeten belemmeren.

Zodra je SSD is geïnstalleerd, start je je pc op en controleer je UEFI/BIOS om te bevestigen dat de SSD wordt gedetecteerd. Raadpleeg voor meer informatie over schijfdetectie de onderstaande handleiding:

NZXT ondersteuning - Mijn opslag wordt niet gedetecteerd

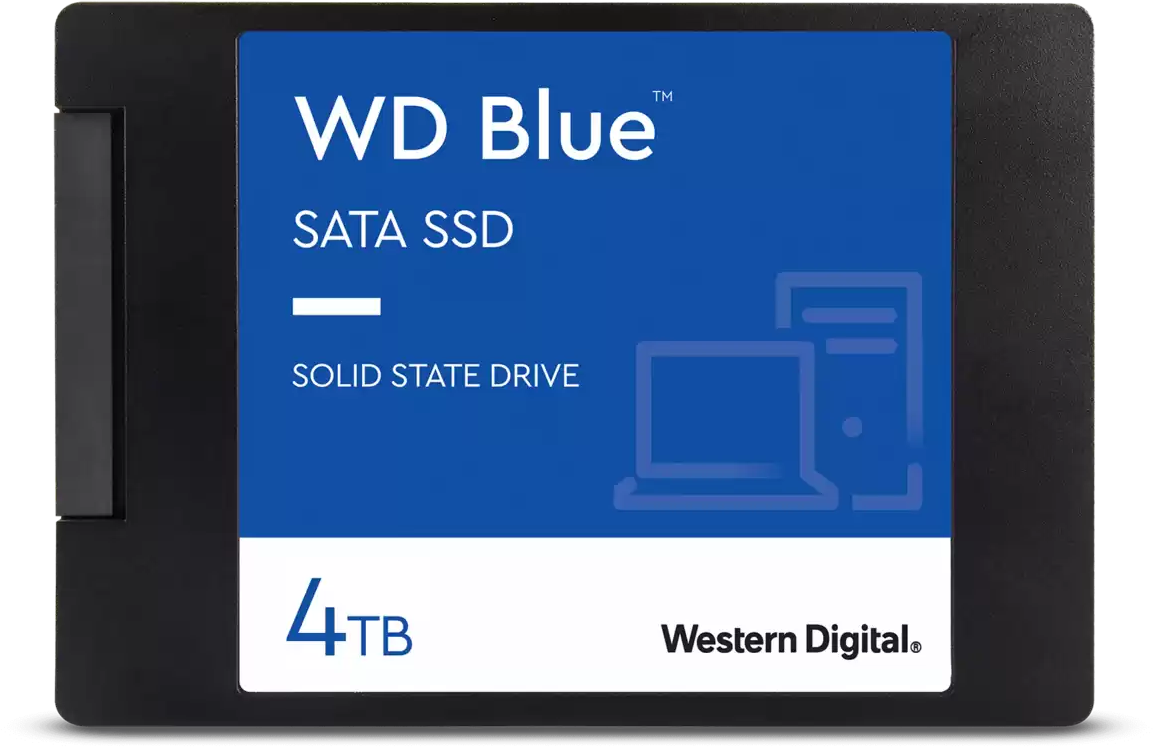

Als onderdeel van een oudere vormfactor zijn 3,5" en 2,5" schijven nog steeds een erg populaire optie om opslag aan je pc toe te voegen. In tegenstelling tot M.2 schijven die direct op het moederbord worden gemonteerd, worden deze schijven in de kast gemonteerd en aangesloten op het moederbord en de voeding. Als je een 3,5" of 2,5" schijf overweegt voor je bouw, controleer dan de specificaties van je kast om te zien of er montageschalen of sleuven voor deze schijven beschikbaar zijn.

3.vooral 5" harde schijven zijn populair om een grote hoeveelheid opslagruimte te krijgen voor een lagere prijs dan een vergelijkbare SSD, met als belangrijkste nadeel dat harde schijven veel langzamer werken omdat ze mechanisch zijn.

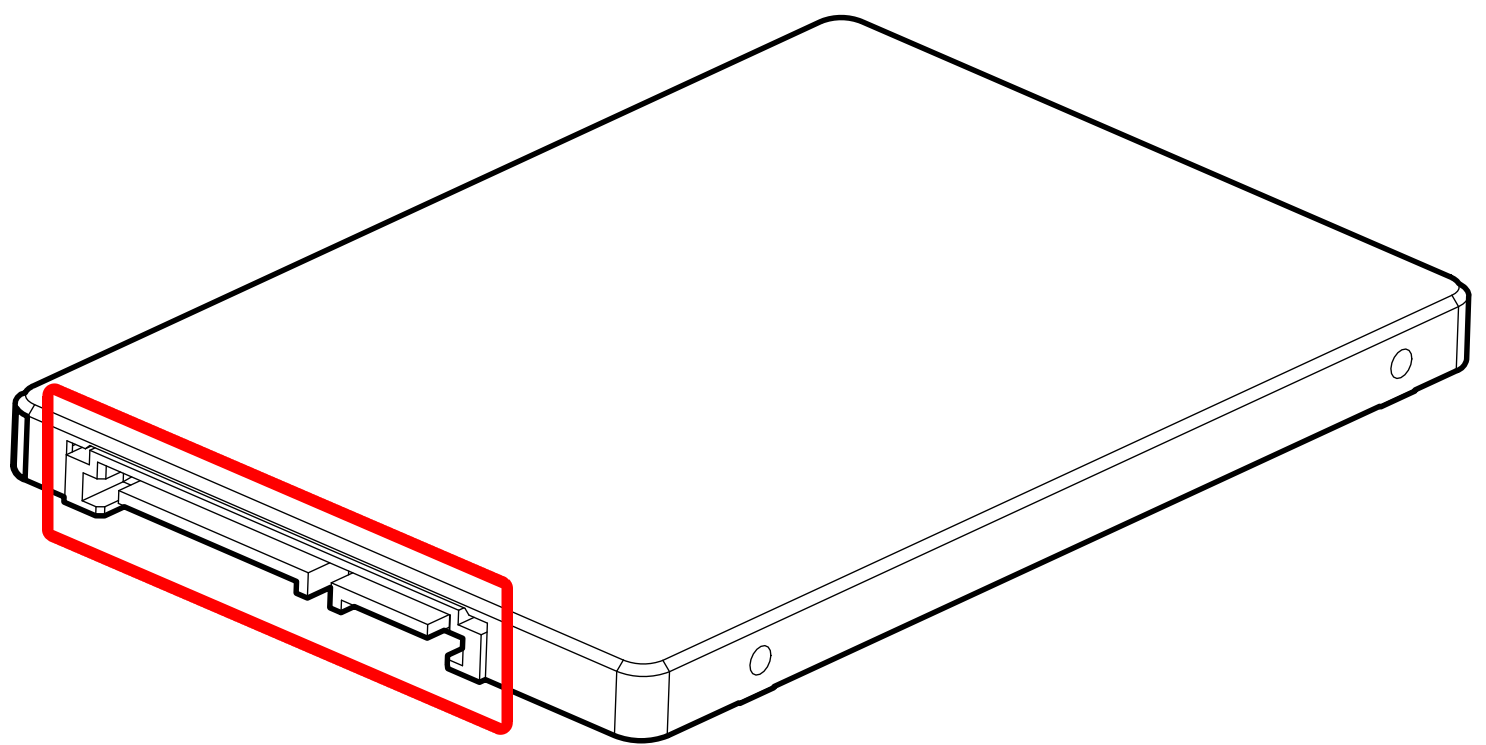

Ongeacht of je voor een 2,5" of 3,5" schijf kiest, alle op SATA gebaseerde schijven hebben twee belangrijke aansluitingen:  SATA Data en SATA Power.De SATA Data aansluiting is de kleinste van de twee en sluit de SSD rechtstreeks aan op de SATA datapoorten van het moederbord.De kabel die nodig is voor SATA Data zit bij de accessoires voor je moederbord.

SATA-datapoorten op het moederbord bevinden zich meestal langs de meest rechtse rand van het moederbord in de buurt van de rechterbenedenhoek en zijn te herkennen aan hun L-vormige connector. Het aantal en de locatie verschilt per moederbord.

De SATA Power aansluiting is de grootste van de twee en sluit de SSD rechtstreeks aan op je voeding. Deze kabel is ofwel geïntegreerd in de voeding zelf (voor niet-modulaire PSU's) of maakt deel uit van een modulaire kabel. SATA-stroomkabels kunnen meerdere connectoren hebben, meestal variërend van 3-5 connectoren.

Je SSD of harde schijf installeren

Om een 3,5" of 2,5" SSD aan te sluiten, is het aan te raden om te beginnen met het monteren van de schijf in je kast. De stappen hiervoor variëren, dus het is aan te raden om de handleiding voor jouw geval te raadplegen.

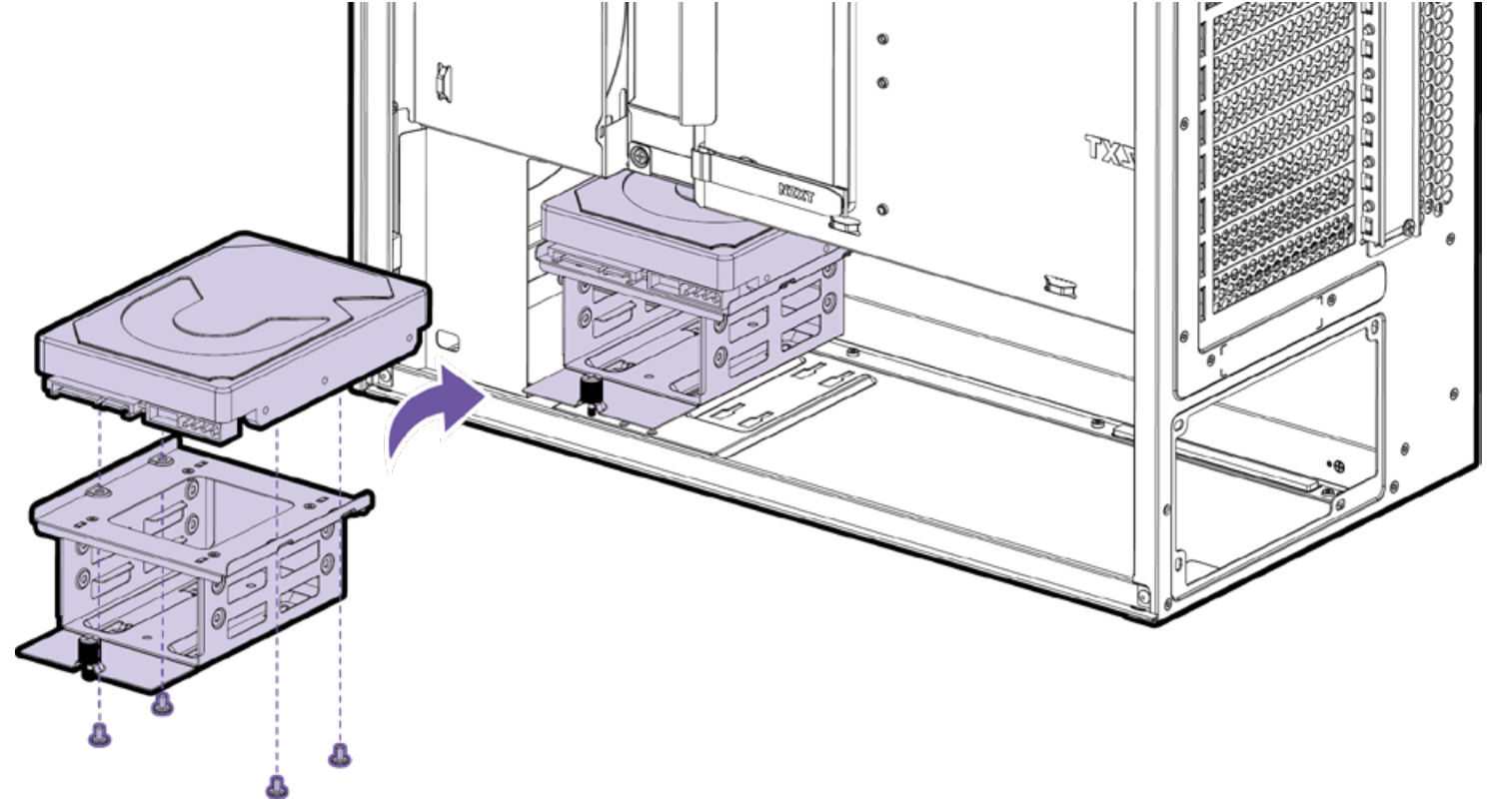

De NZXT H5 Flow-behuizing heeft een verstelbare schijfkooi in de onderste kamer die plaats biedt aan twee 2,5" schijven, een extra 2,5" schijf of een volwaardige 3,5" schijf, zoals hierboven afgebeeld.

Zodra de schijf fysiek in de kast is gemonteerd, sluit je de SATA-gegevenskabel aan op de schijf en het moederbord, gevolgd door de SATA-stroomkabel van de PSU naar de schijf. Start vanaf hier je PC op en controleer het UEFI/BIOS om te bevestigen dat de schijf wordt gedetecteerd. Raadpleeg voor meer informatie over schijfdetectie de onderstaande handleiding:

NZXT ondersteuning - Mijn opslag wordt niet gedetecteerd

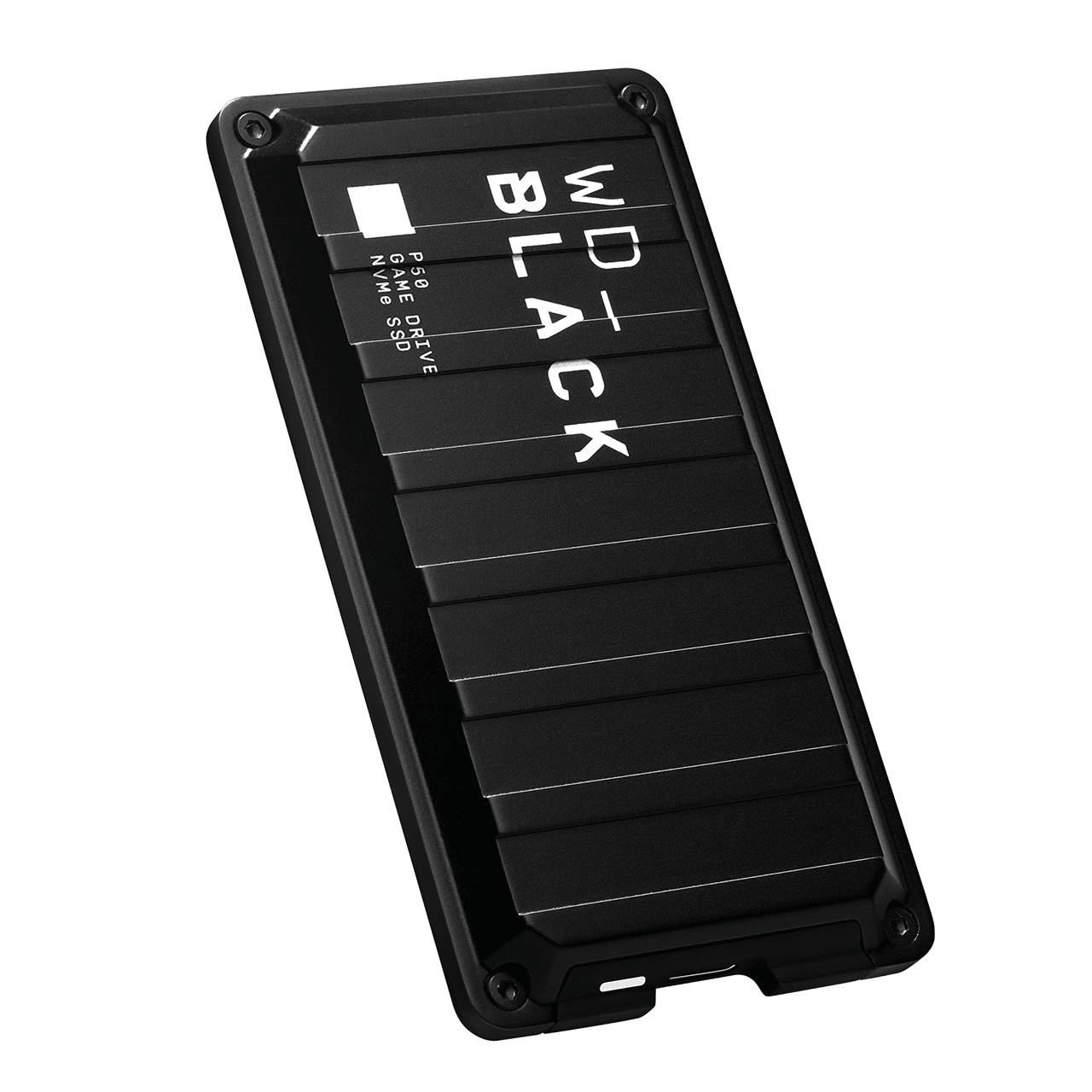

Verreweg de eenvoudigste opslag om aan je pc toe te voegen is een externe opslagschijf. Deze kunnen er in vele vormen zijn, variërend van speciale externe opslagschijven tot dragers of docks voor normaal gesproken interne opslagmedia die in de bovenstaande secties worden besproken. Sluit deze schijven gewoon aan op een compatibele USB-poort en je kunt aan de slag.
