Met de Pompkap gemonteerd in de vorige stap, richt dit gedeelte zich op het installeren van de radiator en ventilator.
Welke hardware heb ik nodig?

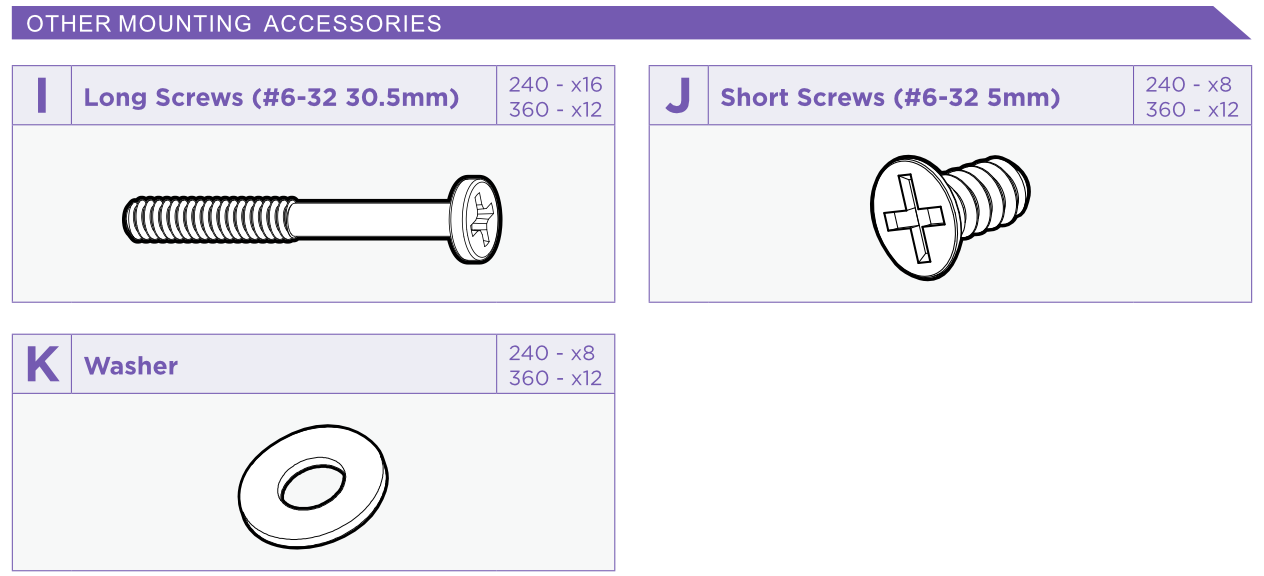

Voor deze stap van de gids heb je de volgende hardware uit het accessoirezakje nodig:
Voor de meeste installaties heb je alleen het volgende nodig:
| Kraken Core 240 | Kraken Core 360 |
|
|
* Extra I Lange Schroeven worden meegeleverd voor het gebruik van de Kraken met alternatieve individuele ventilatoren. Kraken Core 240 bevat extra I Lange Schroeven voor push-pull configuraties.
Monteren van de Ventilator en Radiator
| Waar moet ik mijn radiator monteren? |
|
De juiste plaats om de radiator van je Kraken te monteren hangt volledig af van je kast. We raden over het algemeen aan om de radiator bovenop te monteren met de ventilatoren in een push-configuratie waar mogelijk. Voor meer informatie verwijzen we je naar de gebruikershandleiding van je pc-behuizing. Deze gids behandelt alleen boven- en voorkant montage. Bij het kiezen van een plaats om de radiator te monteren, zorg ervoor dat het hoogste punt van de radiator boven de Pompkap blijft. Als je de radiator helemaal onder de Pompkap monteert, kan dit leiden tot verminderde prestaties of uitval van de pomp. |

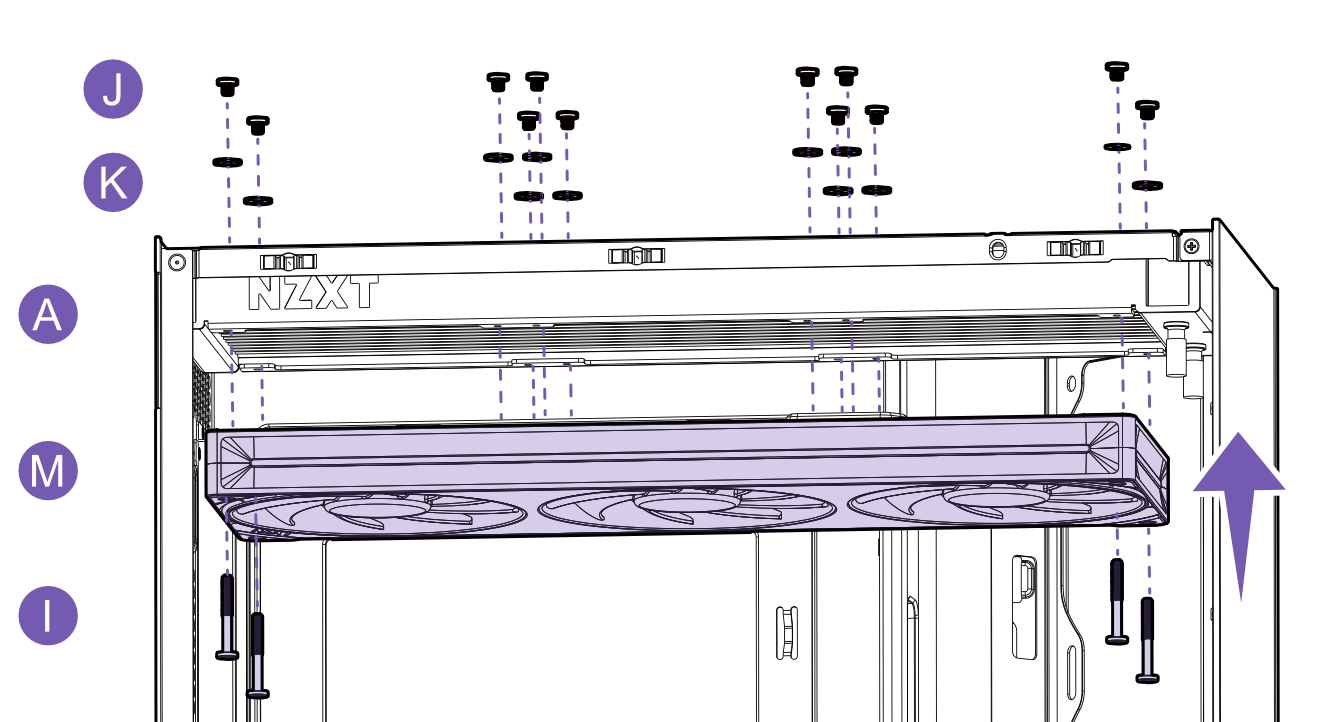

Bovenmontage
Voor dit voorbeeld monteren we de Kraken Core 360 in de H6 Flow (2023).
Bij bovenmontage van de radiator raden we aan om de ventilator(en) vooraf aan de radiator te bevestigen voordat je de radiator in de kast plaatst. Bij een bovenmontage willen we lucht door de radiator naar buiten uit de kast blazen met een Push-configuratie. Plaats de uitblaaszijde van de ventilator(en) tegen de radiator en zet de ventilator(en) vast met de I Lange Schroeven.
Voor de meegeleverde NZXT-ventilatoren bij de Kraken Core is de uitblaaszijde de gesloten zijde met de zichtbare motorspaken.
Met de ventilator(en) gemonteerd, bevestig je de radiator aan de kast door de J Korte Schroeven door de K Ringen te steken en in de radiator te schroeven.
Voorkantmontage
Voor dit voorbeeld monteren we de Kraken Core 360 in de H5 Flow (2024).

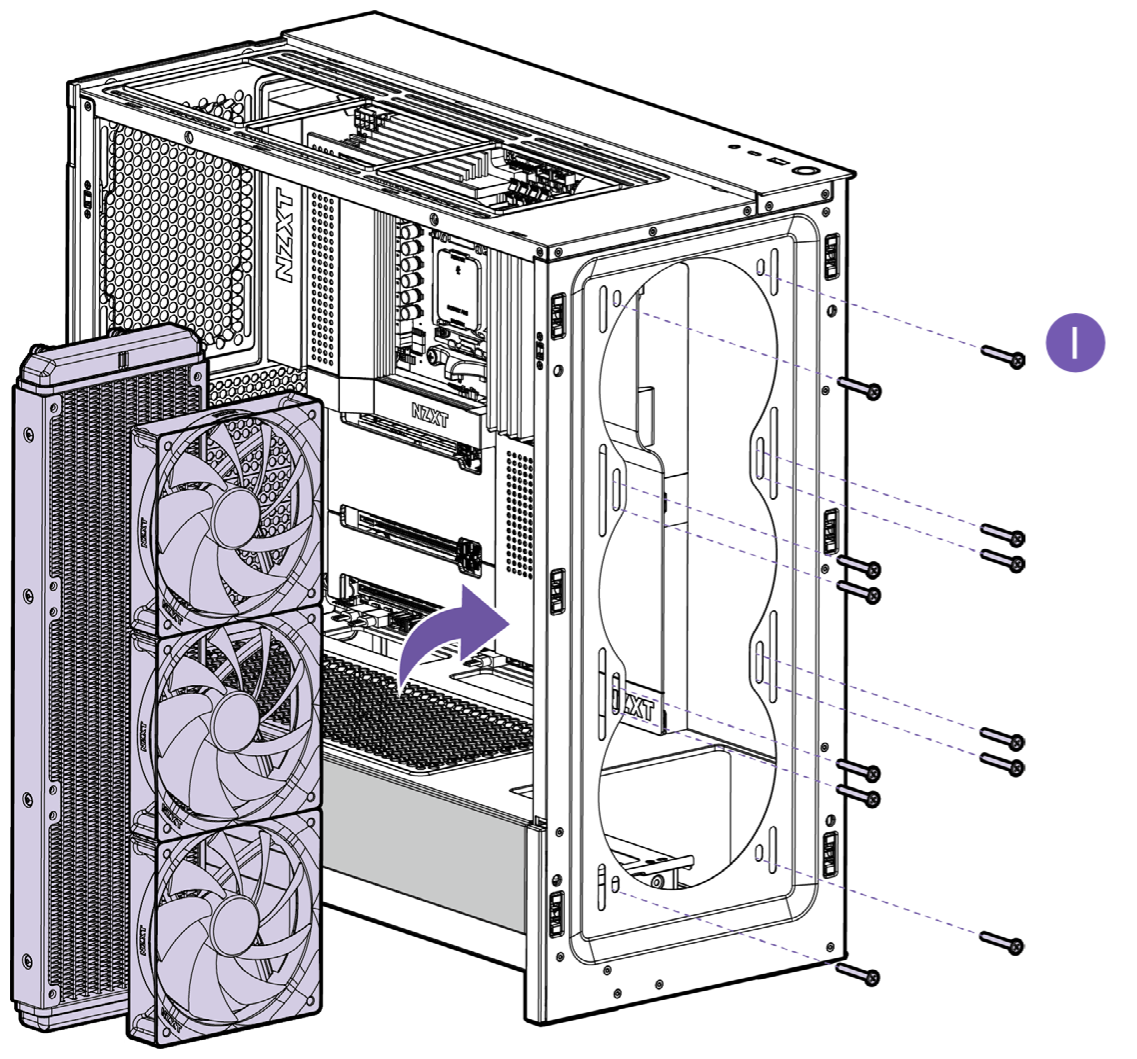

Het bovenstaande diagram toont een generieke 360 mm radiator in de H5 Flow (2024). Voor de meegeleverde ventilatoren zijn slechts 4 I Lange Schroeven nodig.
Bij voorkantmontage van de radiator wordt aanbevolen om de ventilatoren tussen de binnenkant van de kast en de radiator te monteren zoals hierboven getoond. Sommige kasten bevatten een verwijderbare montagebeugel die tussen de ventilatoren en radiator wordt geplaatst, wat het installatieproces kan vergemakkelijken. Voor meer informatie verwijzen we je naar de gebruikershandleiding van je pc-behuizing.
Bevestig de radiator aan de kast door de I Lange Schroeven in de montagemiddelen van de kast te steken, door de ventilatoren heen, en de ventilatoren in de radiator te schroeven. Als de montagemiddelen van je kast wijder zijn dan de kop van de schroeven, rijg ze dan eerst door een K Ring voordat je ze in de kast steekt.
| Voorkantmontage - Buizen omhoog of omlaag? |
|
Als je een kast gebruikt die alleen een voorkantmontage ondersteunt, kan er discussie zijn over of de buizen aan de boven- of onderkant van de radiator moeten zitten. Voor de meeste gebruikers is dit een kwestie van persoonlijke voorkeur voor het uiterlijk van je build. Er zijn geen grote prestatieverschillen tussen boven- en ondermontage van de buizen. Het is belangrijker om ervoor te zorgen dat het hoogste punt van de radiator boven de Pompkap blijft om de redenen die hierboven zijn genoemd. |
Voeding van de ventilatoren
Om de ventilatoren van stroom te voorzien, sluit je de 4-pins Fan PWM Connector van de ventilator(en) aan op een van de volgende headers op je moederbord:
- CPU_FAN
- SYS_FAN
- Afhankelijk van je moederbord kan dit ook CHA_FAN genoemd worden. Voor meer informatie raadpleeg je de gebruikershandleiding van je moederbord.
| Moet ik CPU_FAN of SYS_FAN gebruiken? |
| Welke header je moet gebruiken hangt af van de beschikbare opties op je moederbord. Als je de pomp in de vorige stap hebt aangesloten op CPU_FAN, sluit dan de ventilator aan op een beschikbare SYS_FAN header. |
Aansluiten van de 5V ARGB
Dit gedeelte van de gids is alleen van toepassing op de volgende ventilatormodellen:
- F240 RGB Core (EV-B) (meegeleverd met Kraken Core 240 RGB)
- F360 RGB Core (EV-B) (meegeleverd met Kraken Core 360 RGB)
Net als de Pompkap worden de ventilatoren die bij bovenstaande Kraken Core-modellen zijn inbegrepen uitsluitend gevoed door 5V Addressable RGB (ARGB), die op veel moederborden onder verschillende namen voorkomt zoals ADD_HEADER, JRAINBOW, D_LED, ADD_GEN2, enz. Voor meer informatie raadpleeg je de gebruikershandleiding van je moederbord.

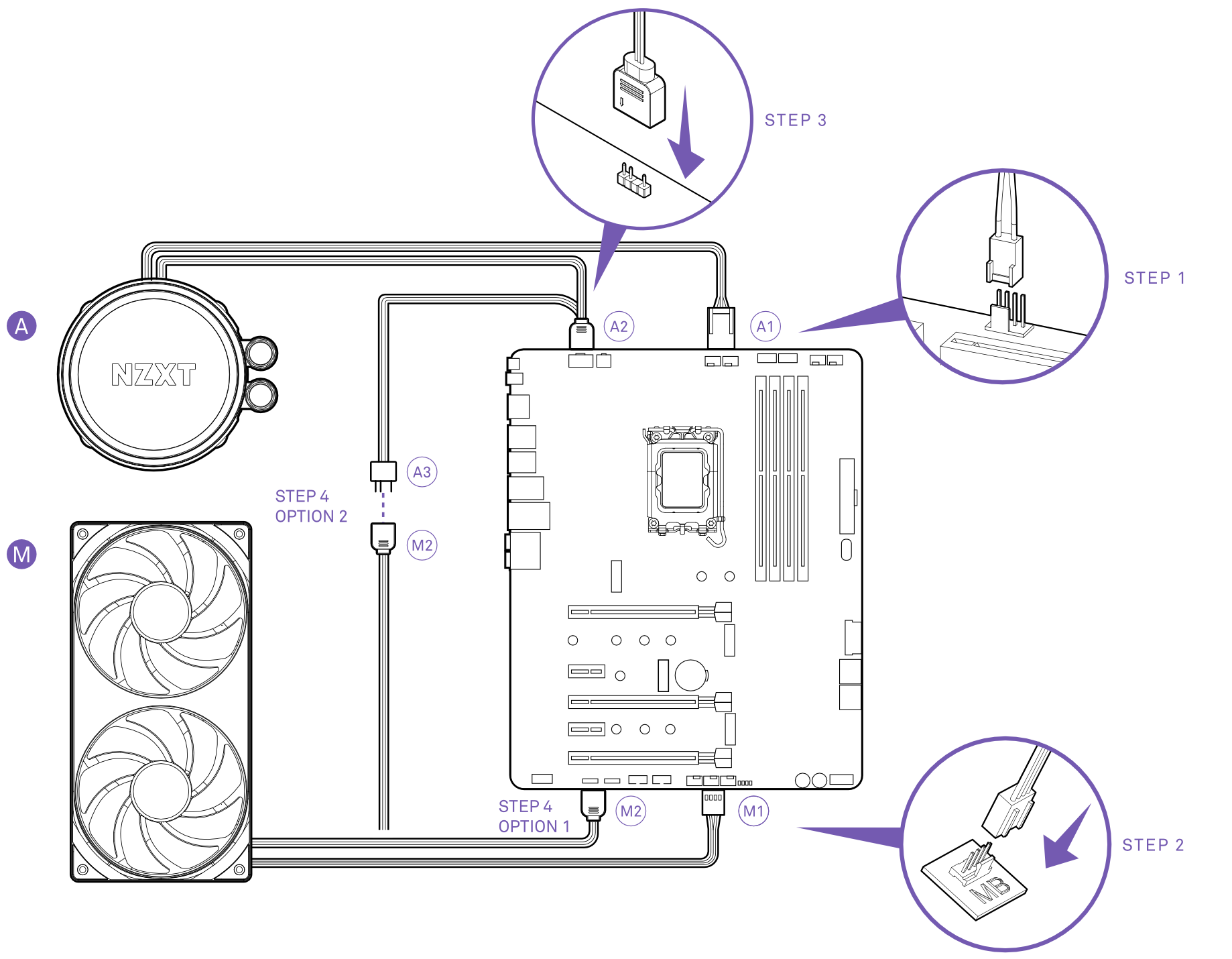

Bij het aansluiten van de 5V ARGB van de ventilator heb je twee opties uit de doos, afhankelijk van hoe je de verlichting in je systeem wilt bedienen:
| Optie 1 - Onafhankelijke aansluiting | Optie 2 - Daisy-chain vanaf de kap |
|
|

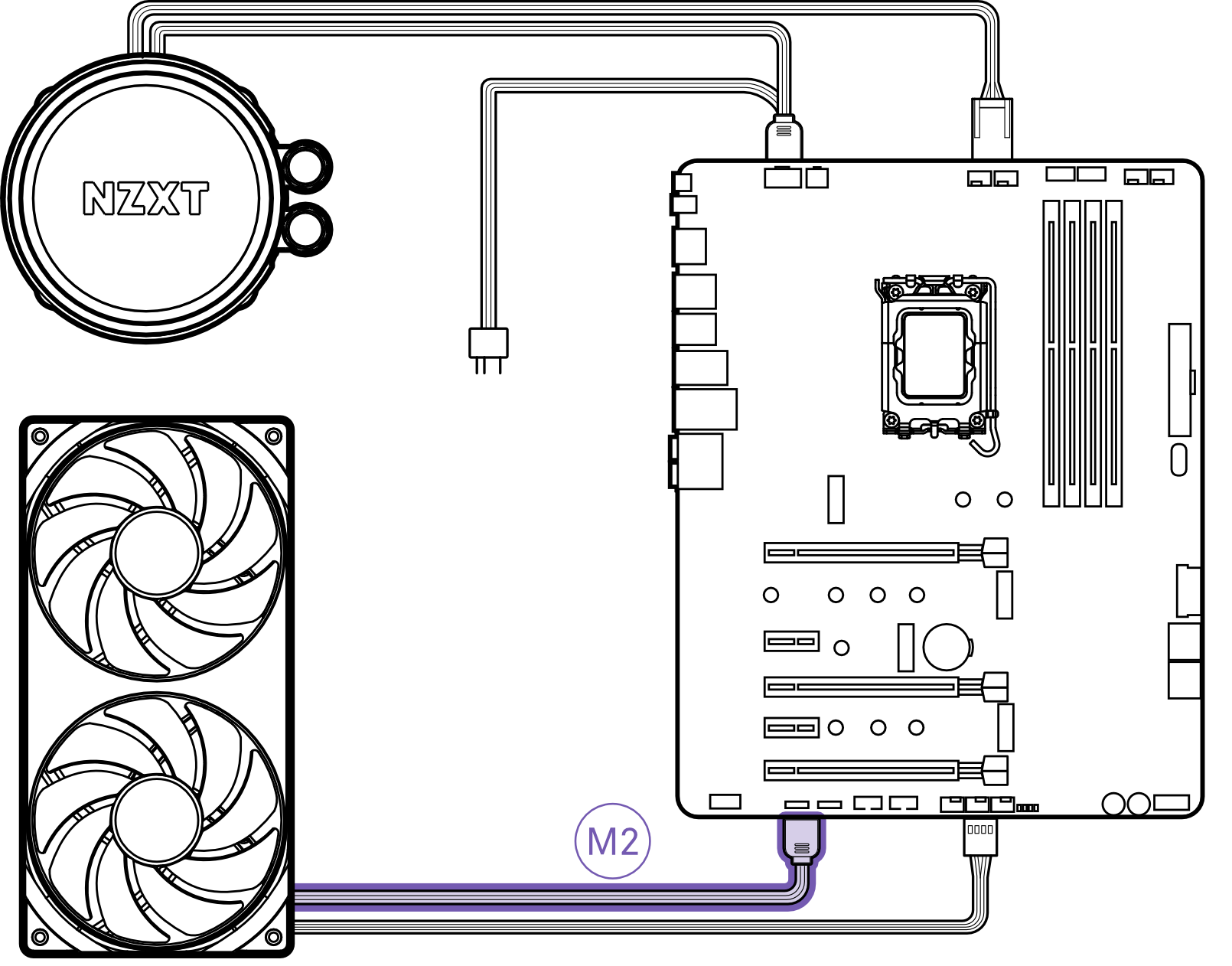

Optie 1 - Onafhankelijke aansluiting

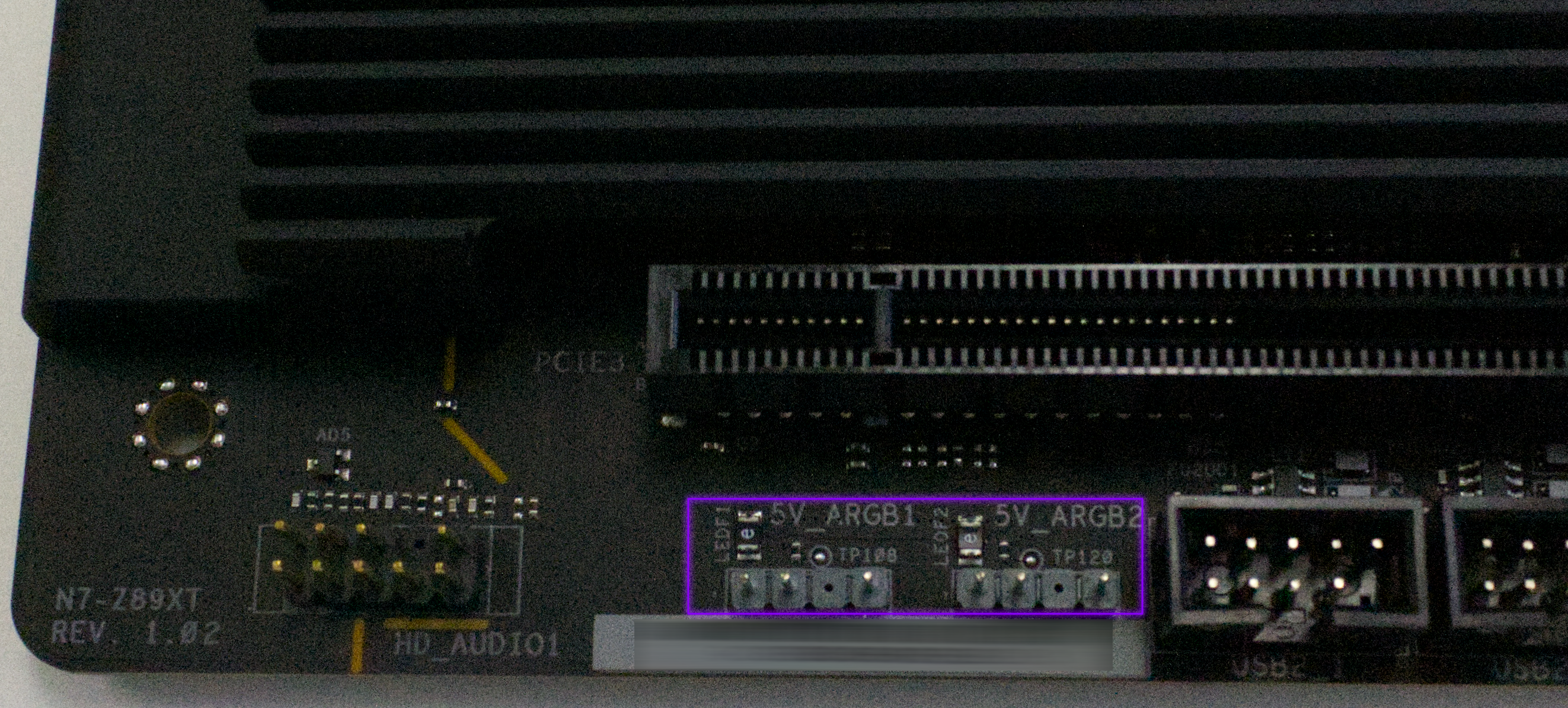

Sluit de 5V Vrouwelijke Connector van de ventilator rechtstreeks aan op een 5V ARGB-header op het moederbord.
Zoals hierboven vermeld, kunnen 5V ARGB-headers verschillende namen hebben, afhankelijk van het moederbordmodel. Voor meer informatie raadpleeg je de gebruikershandleiding van je moederbord.
| Kan ik de 5V ARGB aansluiten op een 12V RGB-header? |
|
Probeer de 5V ARGB-header op de Kraken Core of de meegeleverde ventilator niet aan te sluiten op 12V RGB- of UART-connectoren! Dit kan permanente schade aan je pc en/of de Kraken veroorzaken. Schade veroorzaakt door onjuiste installatie van de Kraken wordt niet gedekt door de garantie. |

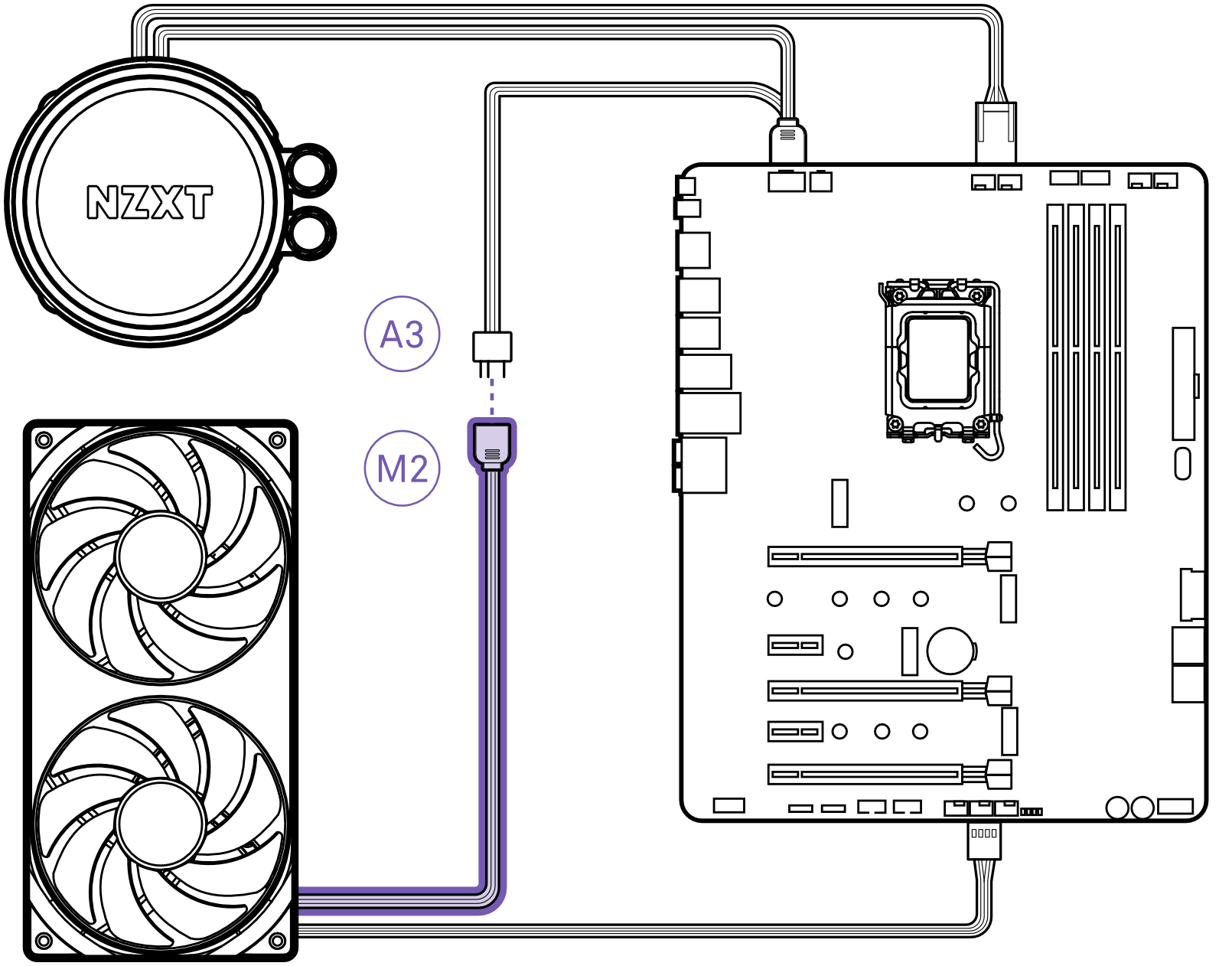

Optie 2 - Daisy-chain vanaf de kap
Verwijder de plastic kap van de 5V Mannelijke Connector op de kabel van de Pompkap en sluit vervolgens de 5V Vrouwelijke Connector van de meegeleverde ventilator aan op de 5V Mannelijke Connector.
| Kan ik andere 5V ARGB-apparaten aansluiten op de Mannelijke Connector op de kap? |
|
De 5V Mannelijke Connector op de kabel van de Pompkap is compatibel met de meeste standaard 3-pins 5V ARGB-apparaten. Dit kan handig zijn als je een RGB-effect op de Pompkap wilt delen met een ander accentverlichtingsstuk zoals een lichtbalk of lichtkring in de kast. Opmerking: Het LED-effect van de eerste 19 LEDs wordt gedeeld tussen de Pompkap en het eerste in de keten geschakelde RGB-apparaat. |
|
