Kraken Core RGB (2025) |
Voor installatie met AMD-sockets, bekijk de handleiding hier.
Het installeren van de Kraken Core is een eenvoudig, vrij rechttoe rechtaan proces zonder dat extra breakout-kabels, USB-verbindingen of speciale controllers nodig zijn. Deze handleiding behandelt het installeren van de Kraken Core met de volgende Intel-sockets:
- Intel 1851 & 1700
- Intel 1200 & 115x
De Kraken Core is niet officieel compatibel met andere Intel-sockets (bijv. Socket 2066, 2011, enz.)
Welke hardware heb ik nodig?

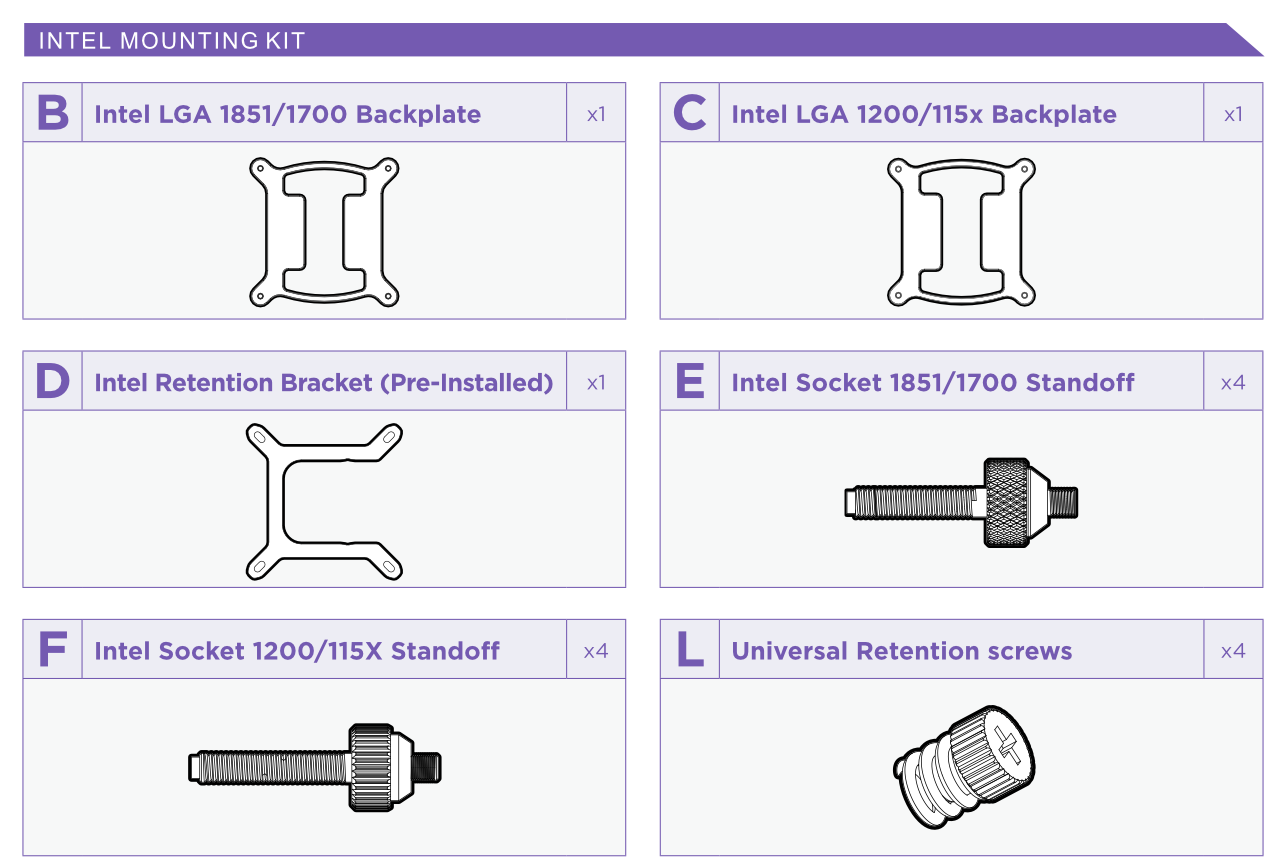

Voor deze stap van de handleiding heb je de volgende hardware uit de accessoirezak nodig:
| Intel Backplate | Intel Standoffs |
|
|
| |
De Backplate installeren
Deze stap wordt het beste uitgevoerd voor het installeren van het moederbord in de behuizing, maar veel behuizingen hebben een ruime uitsparing voor gemakkelijke toegang tot de achterkant van het moederbord.

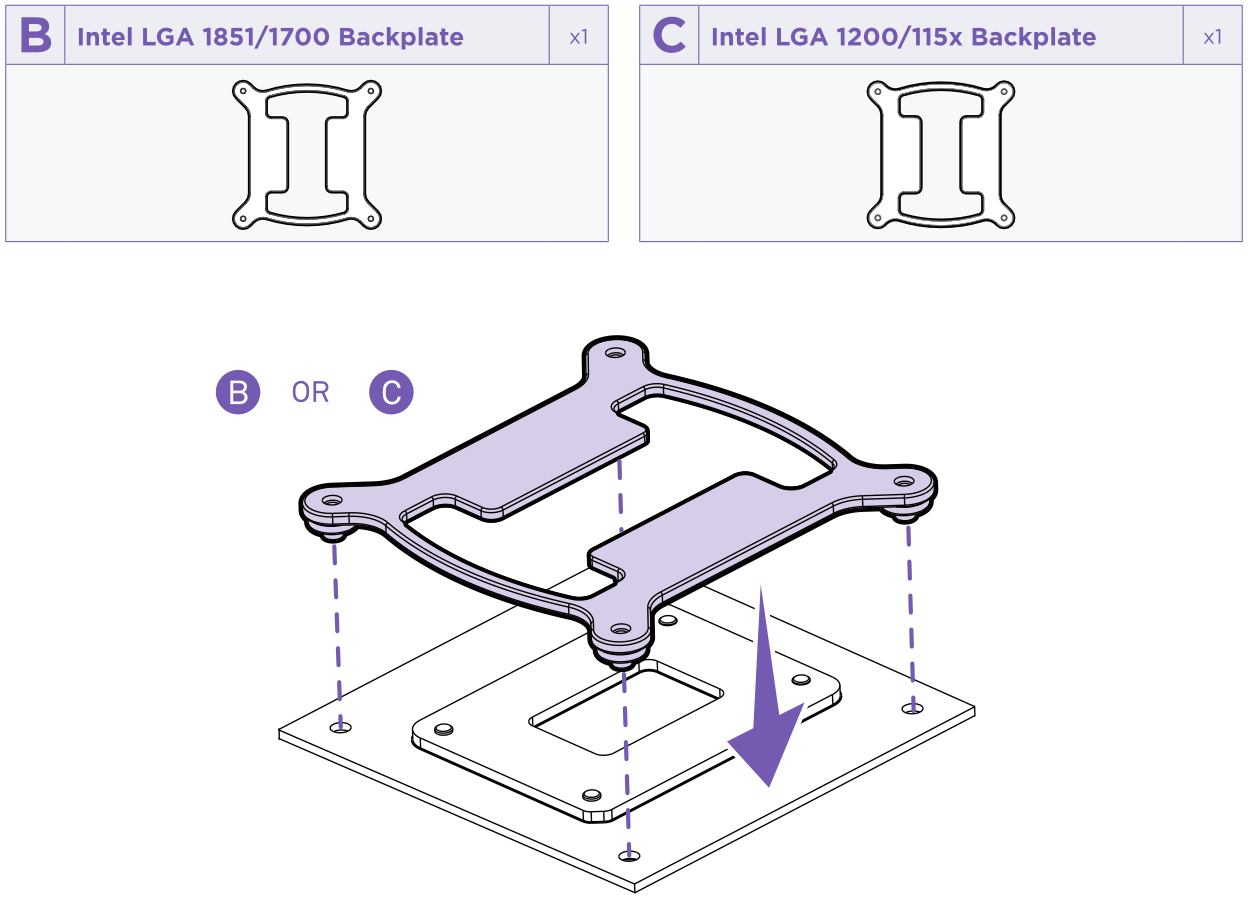

Lijn de backplate uit met de doorvoergaten aan de achterkant van het moederbord nabij de socket.
|

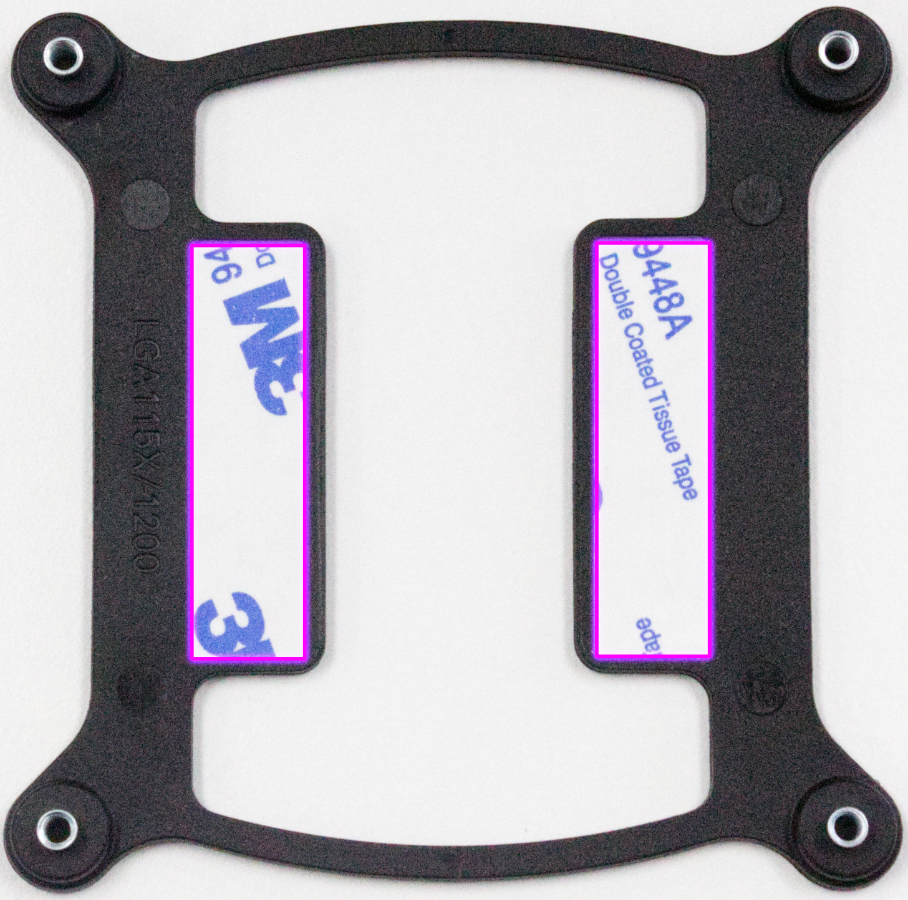

Om te helpen bij het installatieproces, vind je twee vooraf aangebrachte 3M-tape stroken op de backplate zelf. Verwijder voorzichtig de beschermlaag van de 3M-tape en plak de plaat vervolgens op de achterkant van het moederbord, uitgelijnd met de doorvoergaten. Deze tape is eenmalig te gebruiken en vormt een sterke verbinding met het moederbord, dus het wordt aanbevolen om de pasvorm te controleren en te zorgen dat je de juiste plaat gebruikt voor het verwijderen van de beschermlaag. |
De Standoffs installeren

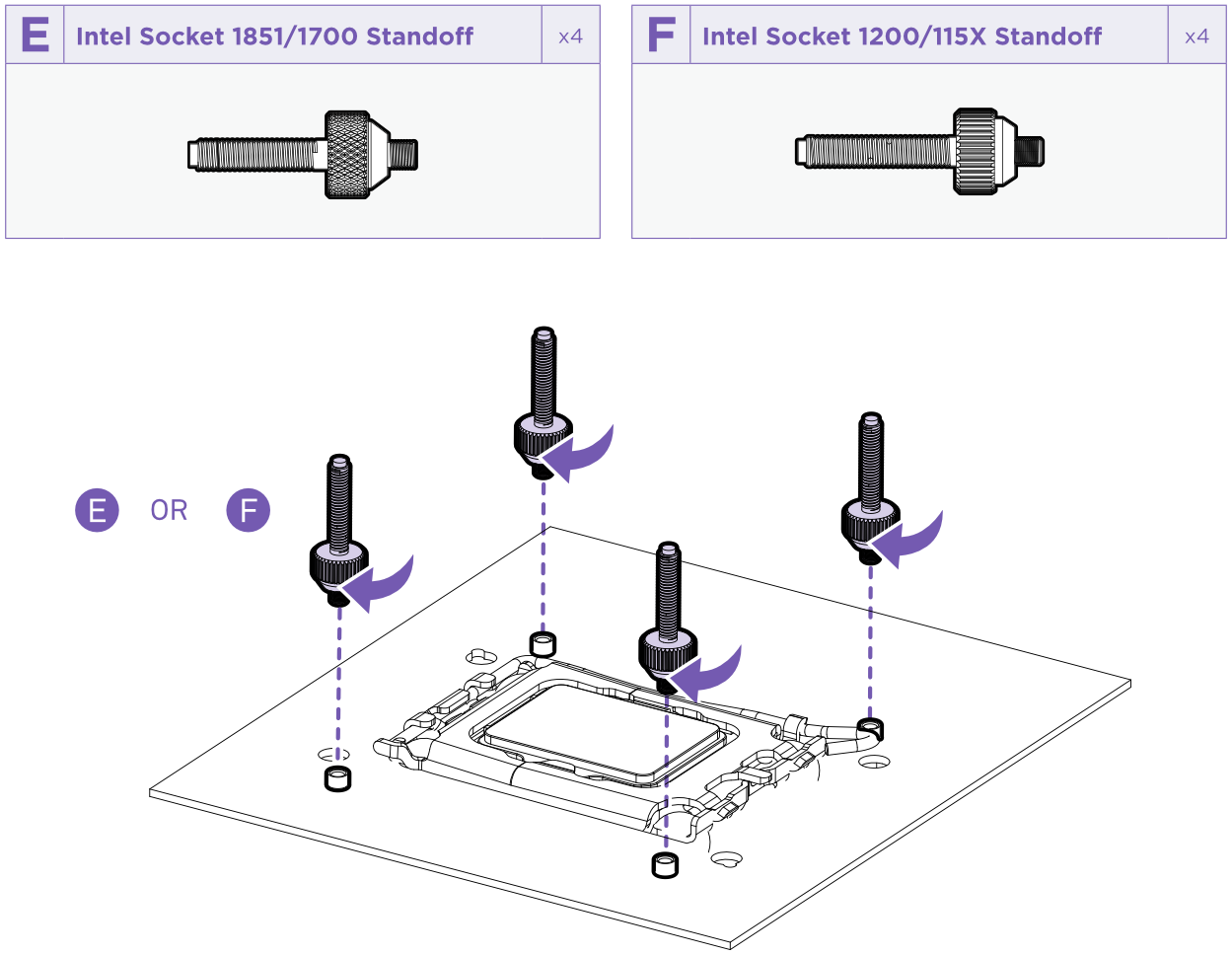

Met de gaten uitgelijnd, bevestig je de backplate aan het moederbord door de korte zijde van de E/F Intel Socket Standoff vast te schroeven op de blootliggende pennen aan de socketzijde van het moederbord.
Als je moederbord nog niet in de behuizing is geïnstalleerd op dit punt, maak dan eerst de installatie van het moederbord af voordat je verder gaat.
De Kap vastzetten

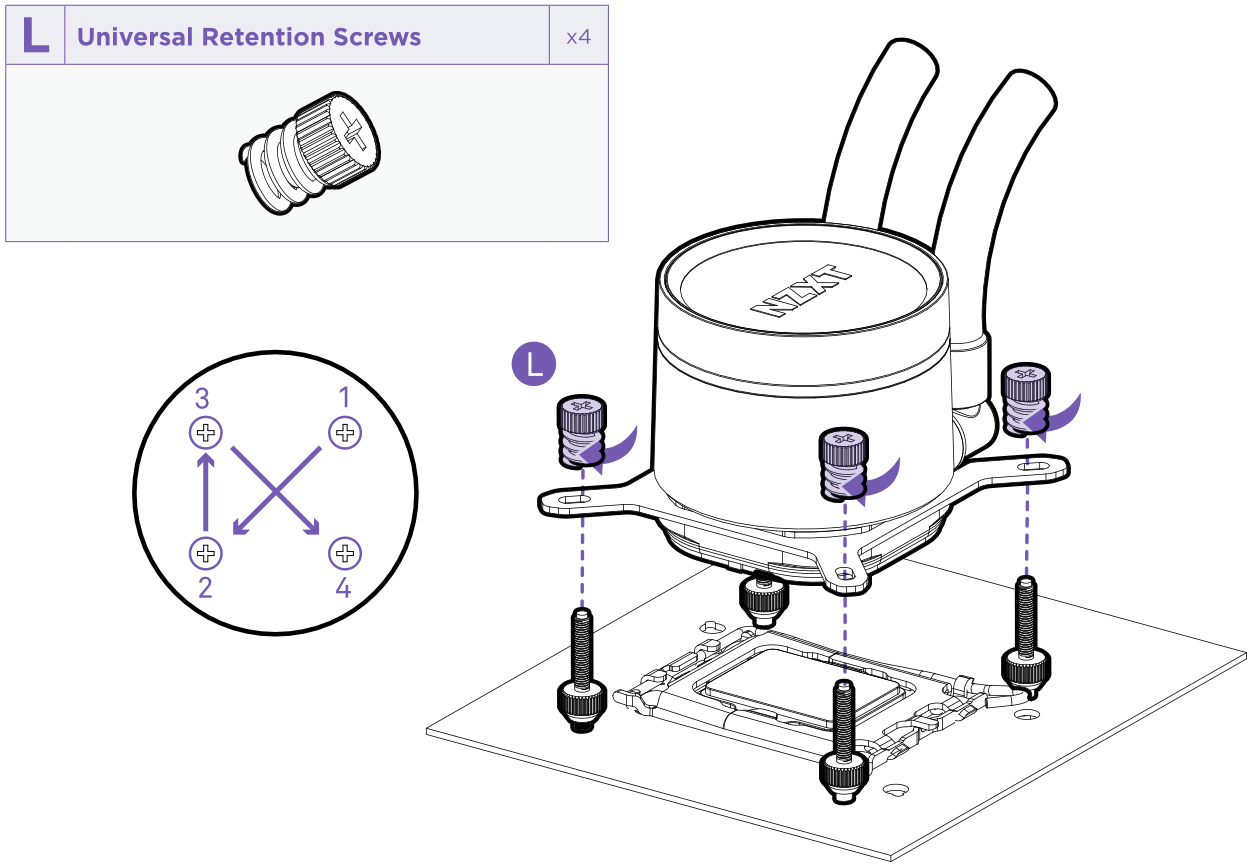

Verwijder de plastic kap van de kap en lijn deze uit met de vier standoffs, waarbij de buizen aan de rechterkant van de CPU-socket blijven. Bevestig de kap aan het moederbord met behulp van de vier (4) L Universele Retentieschroeven.
Begin met het losjes vastzetten van alle vier schroeven, draai ze daarna aan in een X-patroon zoals afgebeeld in de bovenstaande afbeelding.
De Pomp van stroom voorzien
Om de pomp van stroom te voorzien, sluit je de 3-pins Pump DC Connector van de kap aan op een van de volgende headers op je moederbord:
- AIO_PUMP
- Afhankelijk van je moederbord kan dit ook CPU_OPT of CPU_FAN2 genoemd worden. Voor meer informatie raadpleeg je de gebruikershandleiding van je moederbord.
- CPU_FAN
| Moet ik AIO_PUMP of CPU_FAN gebruiken? |
| De header die je moet gebruiken hangt af van welke opties beschikbaar zijn op je moederbord. Als je moederbord geen AIO_PUMP-header of een gelijkwaardige connector zoals hierboven genoemd heeft, wordt aanbevolen de CPU_FAN-header te gebruiken. |
De 5V ARGB aansluiten
De verlichting van de kap van de Kraken Core wordt exclusief gevoed door 5V Addressable RGB (ARGB), die op veel moederborden onder verschillende namen voorkomt zoals ADD_HEADER, JRAINBOW, D_LED, ADD_GEN2, enz. Voor meer informatie raadpleeg je de gebruikershandleiding van je moederbord.
Sluit de 5V vrouwelijke connector van de kap aan op een beschikbare 5V ARGB-header op je moederbord. Als je moederbord geen 5V ARGB-headers heeft, moet je mogelijk een compatibele adapter van derden gebruiken.
| Kan ik de 5V ARGB aansluiten op een 12V RGB-header? |
|
Probeer de 5V ARGB-header op de Kraken Core of de bijgeleverde ventilator niet aan te sluiten op 12V RGB- of UART-connectoren! Dit kan permanente schade aan je pc en/of de Kraken veroorzaken. Schade veroorzaakt door onjuiste installatie van de Kraken wordt niet gedekt door de garantie. |
|
