Voor installatie met Intel sockets, bekijk de handleiding hier.

Het installeren van de Kraken Core is een eenvoudig, vrij rechttoe rechtaan proces zonder dat er extra breakout-kabels, USB-verbindingen of speciale controllers nodig zijn.  Deze handleiding behandelt het installeren van de Kraken Core met de volgende AMD sockets:

• AMD AM5
• AMD AM4

De Kraken Core is niet officieel compatibel met andere AMD sockets (bijv. AM3, FM2, TR4, enz.).

Welke hardware heb ik nodig?

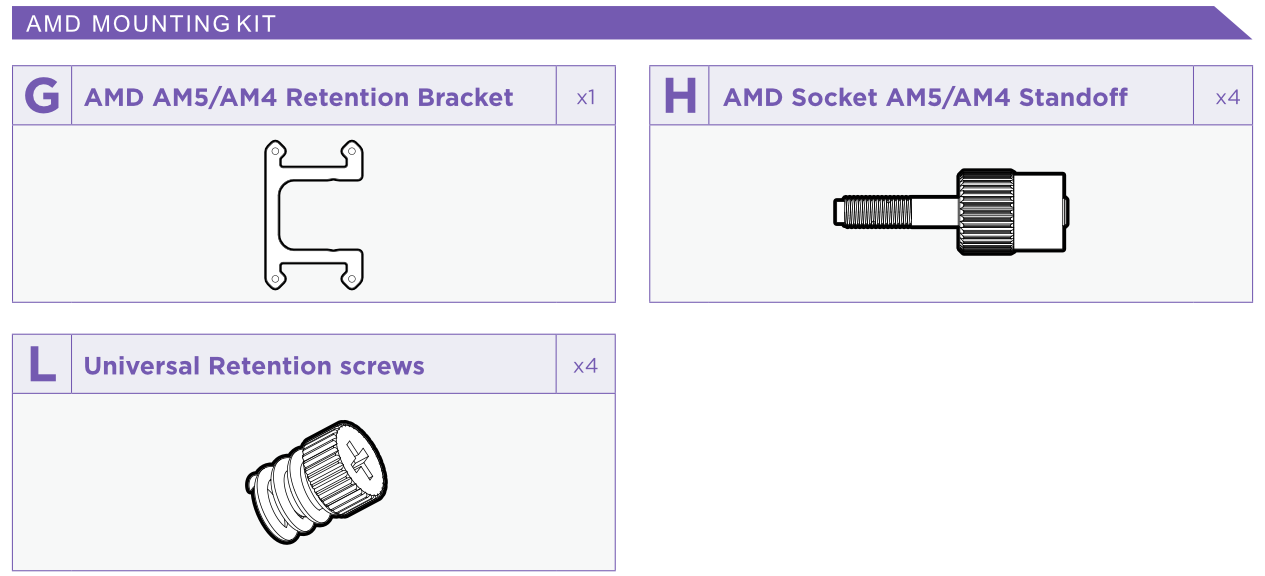

Voor deze stap van de handleiding heb je de volgende hardware uit de accessoirezak nodig:

• G AMD AM5/AM4 Beugel voor Bevestiging
• H AMD Socket AM5/AM4 afstandhouder
• L Universele bevestigingsschroeven

Het installeren van de afstandhouders

Deze stap wordt het beste uitgevoerd voor het installeren van het moederbord in de behuizing, maar veel behuizingen hebben een ruime uitsparing voor gemakkelijke toegang tot de achterkant van het moederbord.

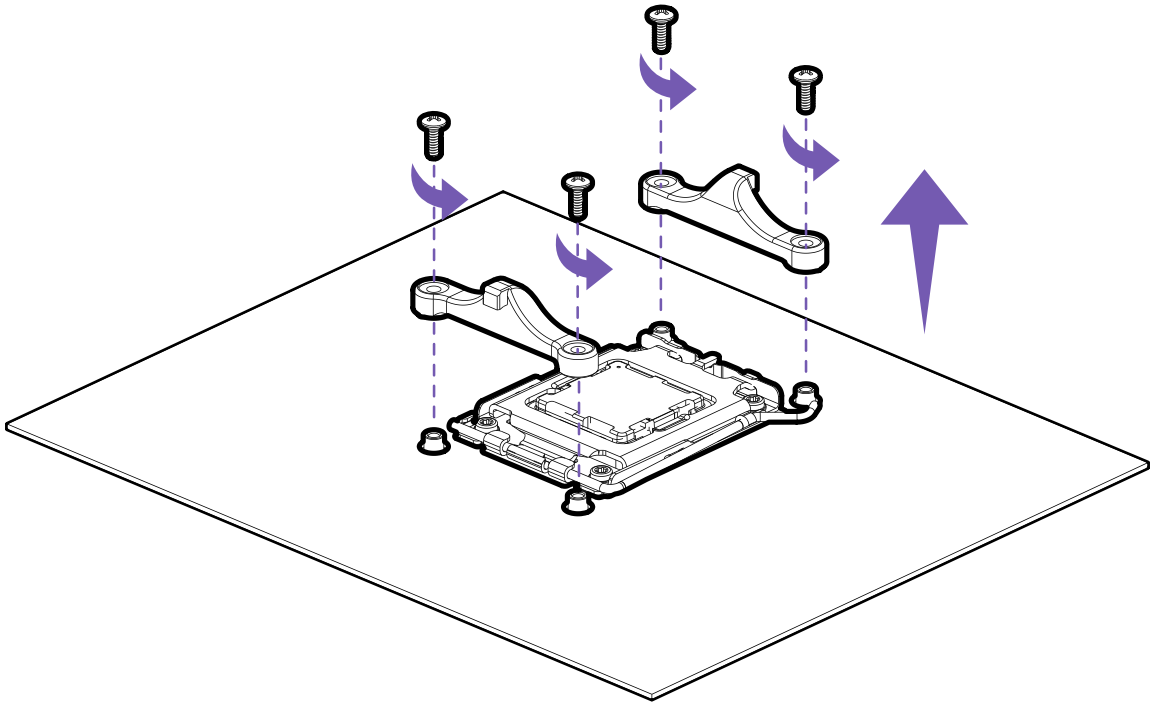

Verwijder de standaard AMD montageclips van het moederbord door de vier schroeven los te draaien die ze bevestigen.  Als je een AM4-moederbord hebt, wordt het aangeraden om één beugel tegelijk te verwijderen en de afstandhouders uit de volgende stap te installeren om te voorkomen dat de achterplaat van het moederbord valt.

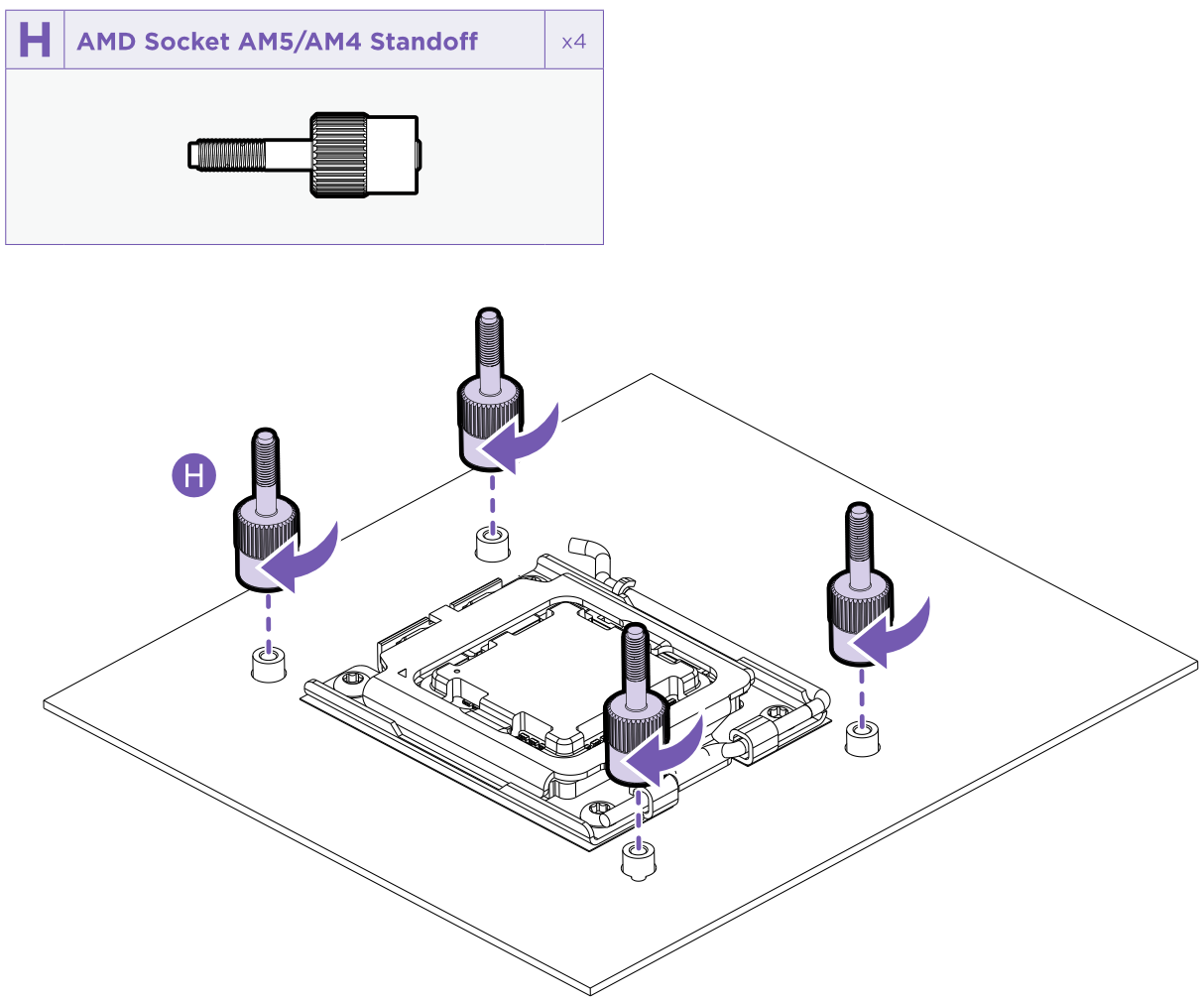

Draai met de montageclip verwijderd de H AMD Socket AM5/AM4 afstandhouders op de blootliggende pinnen die eerder door de montageclips werden gebruikt.

Als het moederbord op dit moment nog niet in de behuizing is geïnstalleerd, installeer het moederbord dan volledig voordat je verder gaat.

De Beugel vervangen

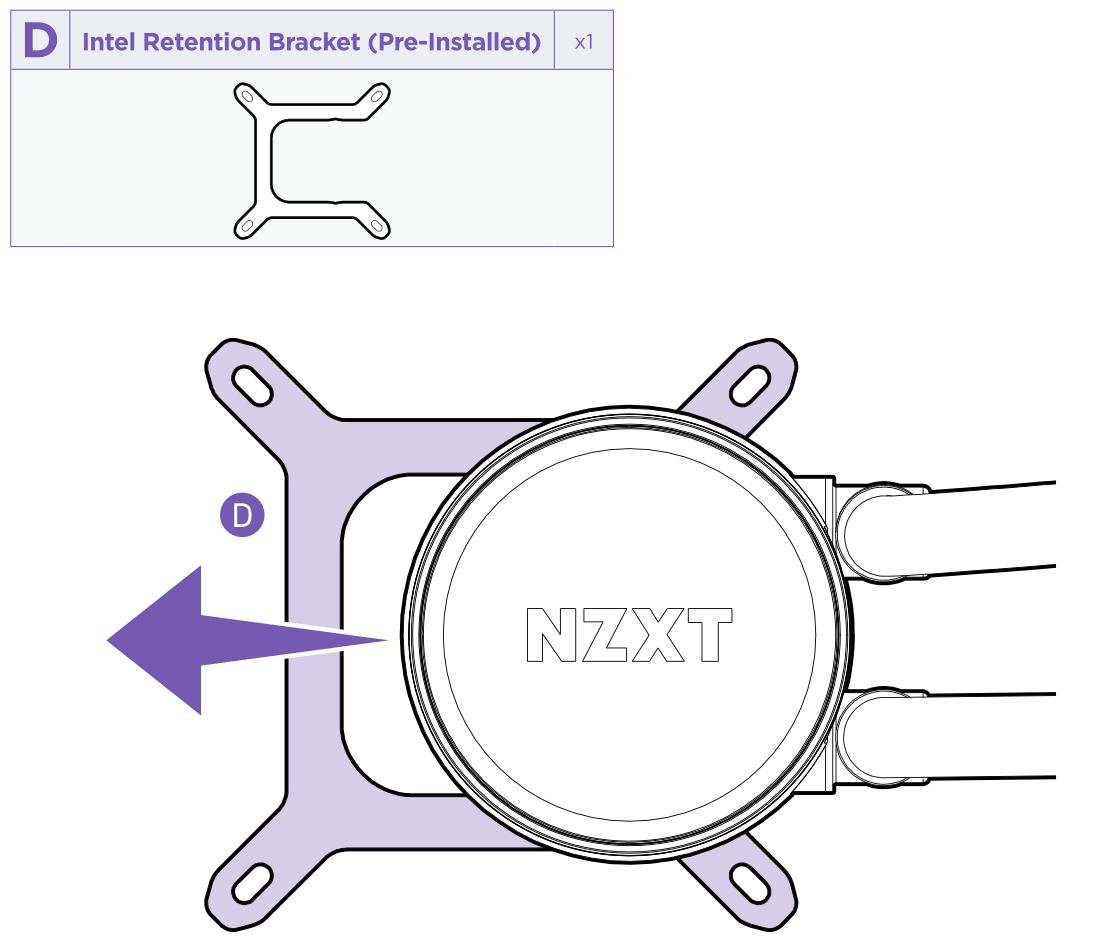

Je moet de vooraf geïnstalleerde D Intel Beugel voor bevestiging vervangen voordat je de kap op het moederbord bevestigt.

Verwijder de plastic afdekking van de kap en trek vervolgens de beugel weg van de buizen op de kap.

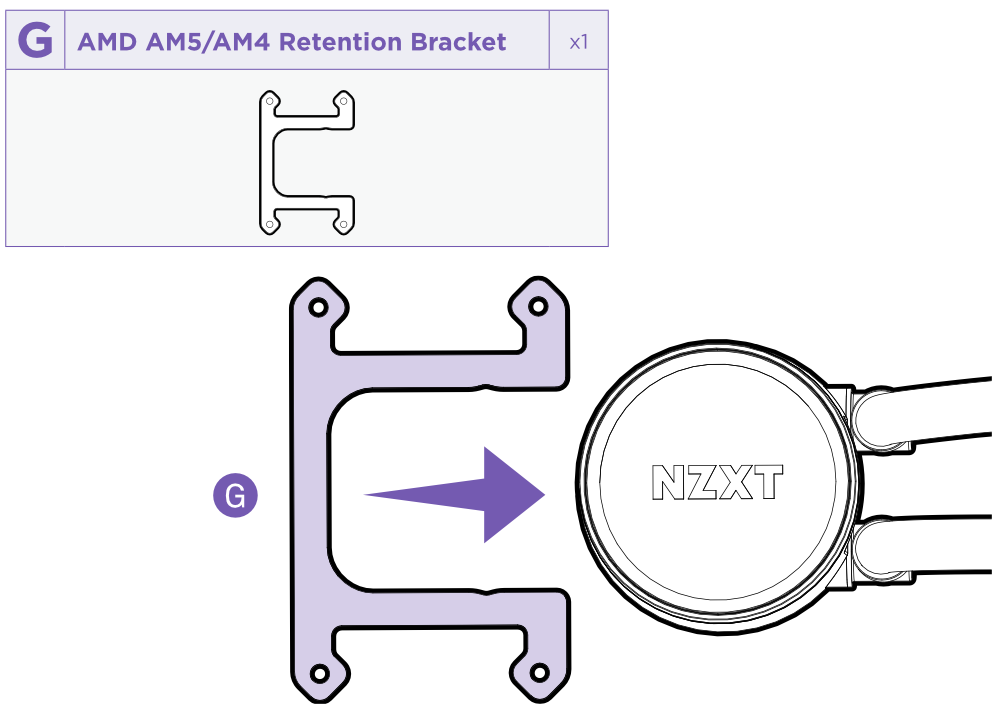

Bevestig met de Intel-beugel verwijderd de G AMD AM5/AM4 Beugel voor bevestiging door deze uit te lijnen met de sleuven aan de zijkant van de kap en deze richting de buizen te drukken.

De kap bevestigen

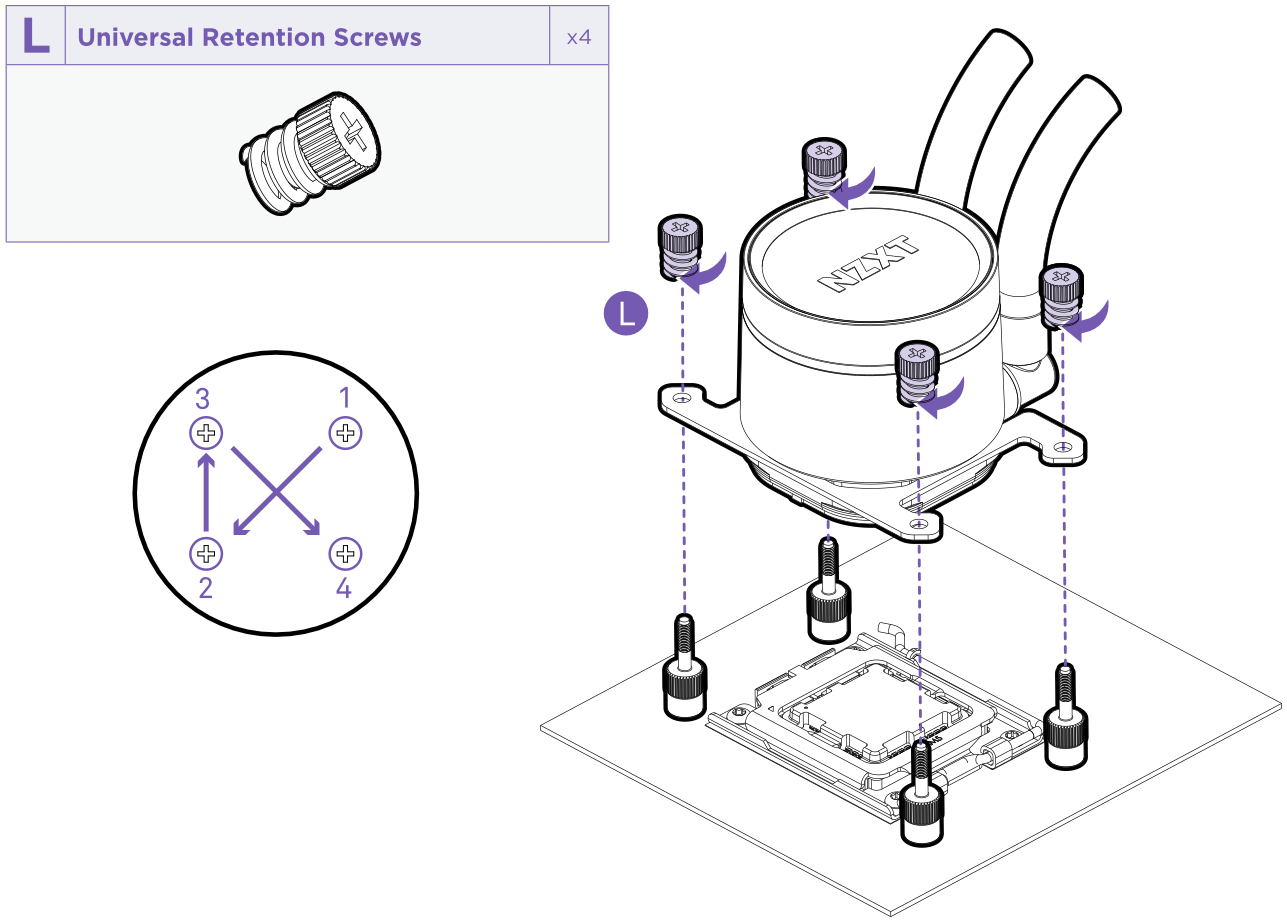

Lijn de pompkap uit met de vier afstandhouders, waarbij de buizen aan de rechterkant van de CPU-socket blijven.  Bevestig de kap op het moederbord met de vier (4) L Universele bevestigingsschroeven.

Begin met het losjes vastzetten van alle vier schroeven en draai ze vervolgens aan in een X-patroon zoals afgebeeld in de bovenstaande afbeelding.

De pomp van stroom voorzien

Om de pomp van stroom te voorzien, sluit je de 3-pins Pump DC Connector van de kap aan op een van de volgende headers op je moederbord:

• AIO_PUMP
  • Afhankelijk van je moederbord kan dit ook CPU_OPT of CPU_FAN2 genoemd worden.  Voor meer informatie raadpleeg je de gebruikershandleiding van je moederbord.
• CPU_FAN

De 5V ARGB aansluiten

De verlichting van de kap van de Kraken Core wordt uitsluitend gevoed door 5V Addressable RGB (ARGB), die op veel moederborden onder verschillende namen wordt gevonden zoals ADD_HEADER, JRAINBOW, D_LED, ADD_GEN2, enz.  Voor meer informatie raadpleeg je de gebruikershandleiding van je moederbord.

Sluit de 5V Vrouwelijke Connector van de kap aan op een beschikbare 5V ARGB header op je moederbord.  Als je moederbord geen 5V ARGB headers heeft, moet je mogelijk een compatibele adapter van een derde partij gebruiken.
