이전 단계에서 펌프 캡을 장착했으므로, 이 부분에서는 라디에이터와 팬 설치에 대해 다룹니다.

필요한 하드웨어는 무엇인가요?

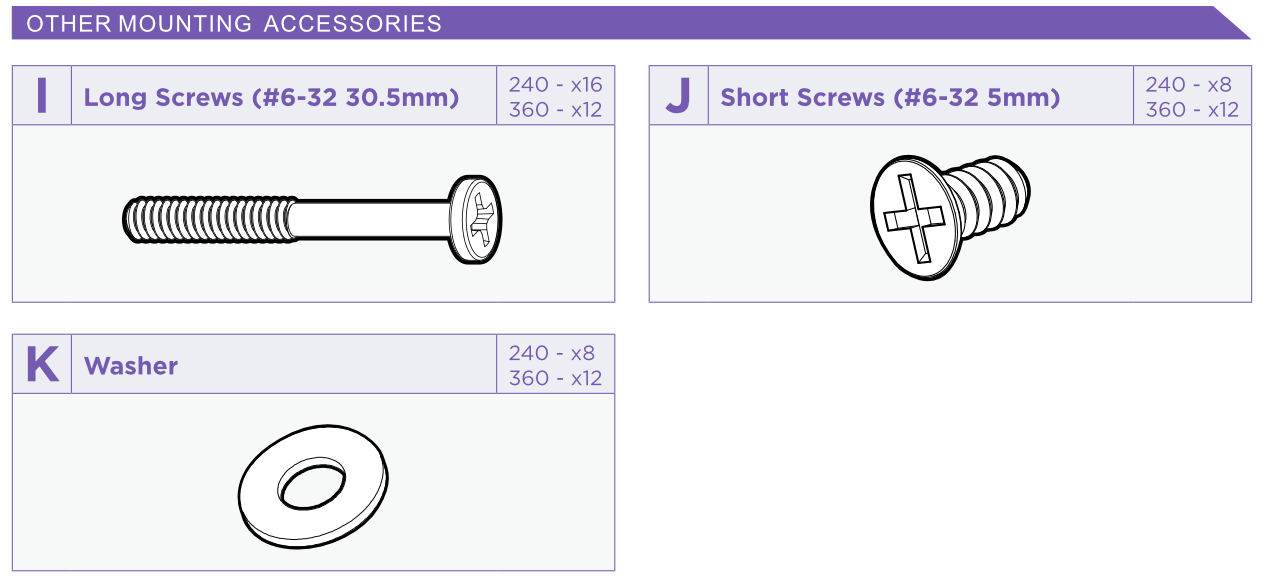

이 가이드 단계에서는 액세서리 가방에서 다음 하드웨어가 필요합니다:

대부분의 설치에서는 다음 항목만 필요합니다:

* Kraken을 대체 개별 팬과 함께 사용할 경우 추가 I 긴 나사가 제공됩니다. Kraken Core 240에는 푸시-풀 구성용 추가 I 긴 나사가 포함되어 있습니다.

팬 및 라디에이터 장착

상단 장착

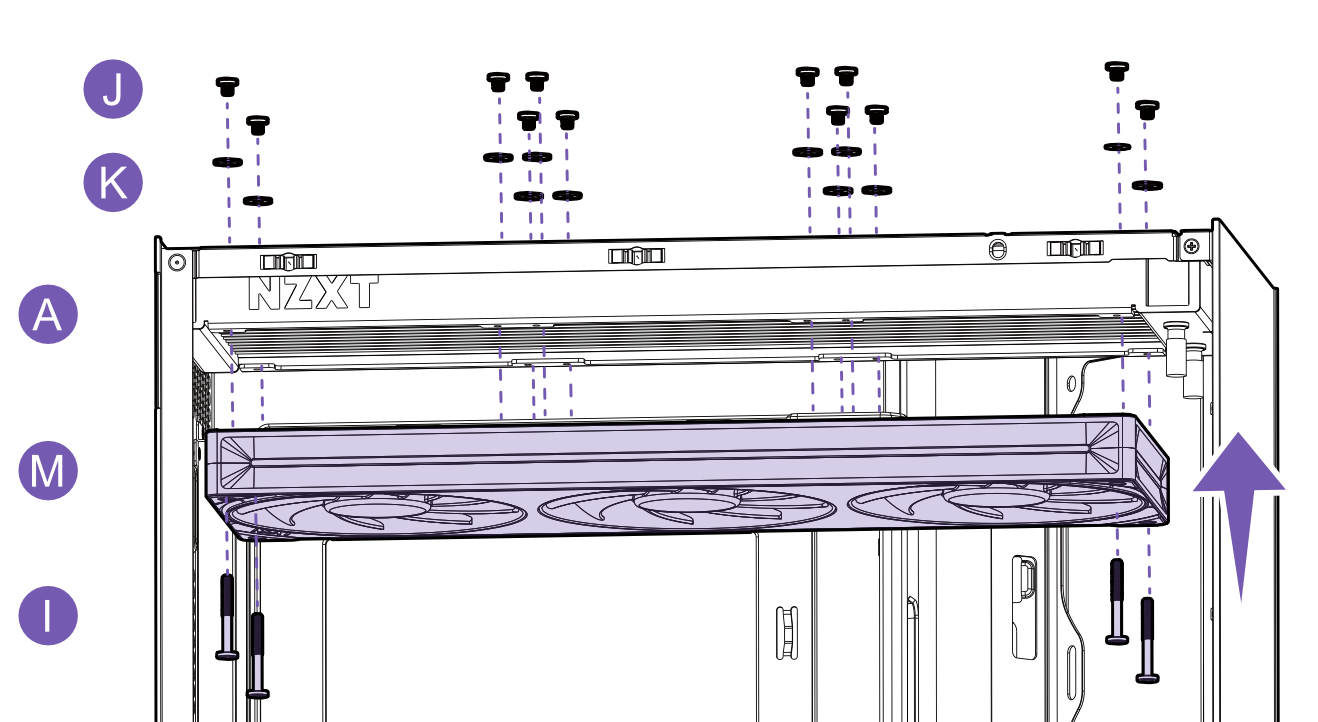

예제로 H6 Flow (2023)에 Kraken Core 360을 상단에 장착할 것입니다.

라디에이터를 상단에 장착할 때는 케이스에 라디에이터를 설치하기 전에 팬을 라디에이터에 장착하는 것을 권장합니다. 상단 장착 시 라디에이터를 통해 공기를 배출하고 케이스 밖으로 내보내기 위해 푸시 구성을 사용합니다. 팬의 배출 쪽이 라디에이터에 닿도록 배치한 후, I 긴 나사로 팬을 고정하세요.

Kraken Core에 포함된 NZXT 팬의 경우, 배출 쪽은 노출된 모터 스포크가 있는 닫힌 쪽입니다.

팬을 장착한 후에는 J 짧은 나사를 K 와셔에 통과시켜 라디에이터에 나사로 고정하여 케이스에 라디에이터를 고정합니다.

전면 장착

예제로 H5 Flow (2024)에 Kraken Core 360을 전면에 장착할 것입니다.

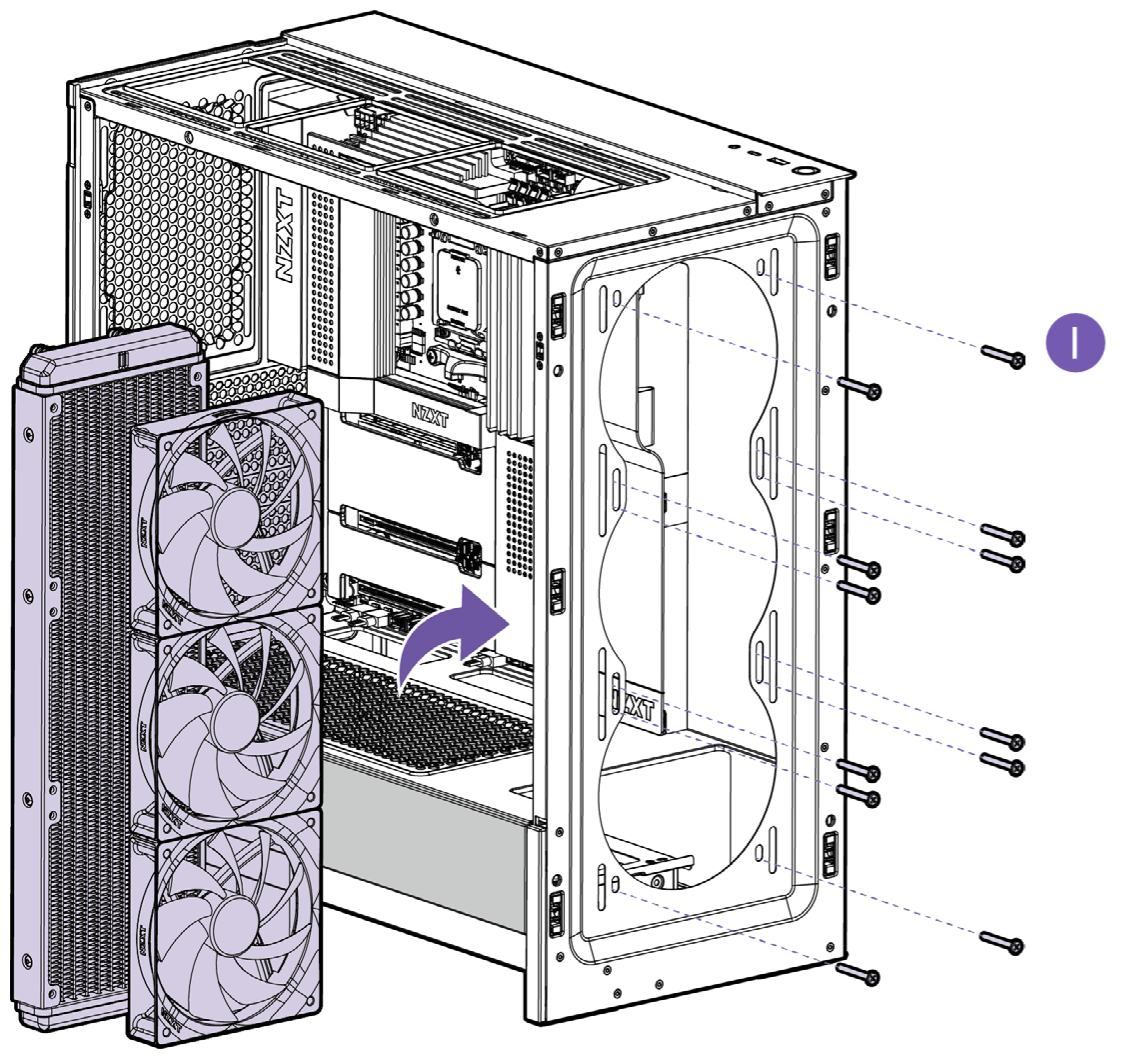

위 도면은 H5 Flow (2024)의 일반적인 360 mm 라디에이터를 보여줍니다. 포함된 팬의 경우, I 긴 나사 4개만 필요합니다.

전면 장착 시 팬을 케이스 내부와 라디에이터 사이에 장착하는 것이 권장됩니다. 일부 케이스에는 팬과 라디에이터 사이에 설치하는 분리 가능한 장착 브래킷이 포함되어 있어 설치가 더 쉬울 수 있습니다. 자세한 내용은 PC 케이스 사용 설명서를 참조하세요.

라디에이터를 케이스에 고정하려면 I 긴 나사를 케이스의 장착 구멍에 팬을 통과시켜 라디에이터에 나사로 고정하세요. 케이스의 장착 구멍이 나사 머리보다 넓을 경우, 나사를 케이스에 넣기 전에 K 와셔에 통과시켜 주세요.

팬 전원 연결

팬에 전원을 공급하려면 팬의 4핀 팬 PWM 커넥터를 메인보드의 다음 헤더 중 하나에 연결하세요:

• CPU_FAN
• SYS_FAN
  • 메인보드에 따라 CHA_FAN으로도 불릴 수 있습니다. 자세한 내용은 메인보드 사용 설명서를 참조하세요.

5V ARGB 연결

이 가이드 부분은 다음 팬 모델에만 해당됩니다:

• F240 RGB Core (EV-B) (Kraken Core 240 RGB 포함)
• F360 RGB Core (EV-B) (Kraken Core 360 RGB 포함)

펌프 캡과 마찬가지로 위 Kraken Core 모델에 포함된 팬은 5V 주소 지정 가능 RGB(ARGB) 전원만 사용하며, 이는 많은 메인보드에서 ADD_HEADER, JRAINBOW, D_LED, ADD_GEN2 등 다양한 이름으로 제공됩니다. 자세한 내용은 메인보드 사용 설명서를 참조하세요.

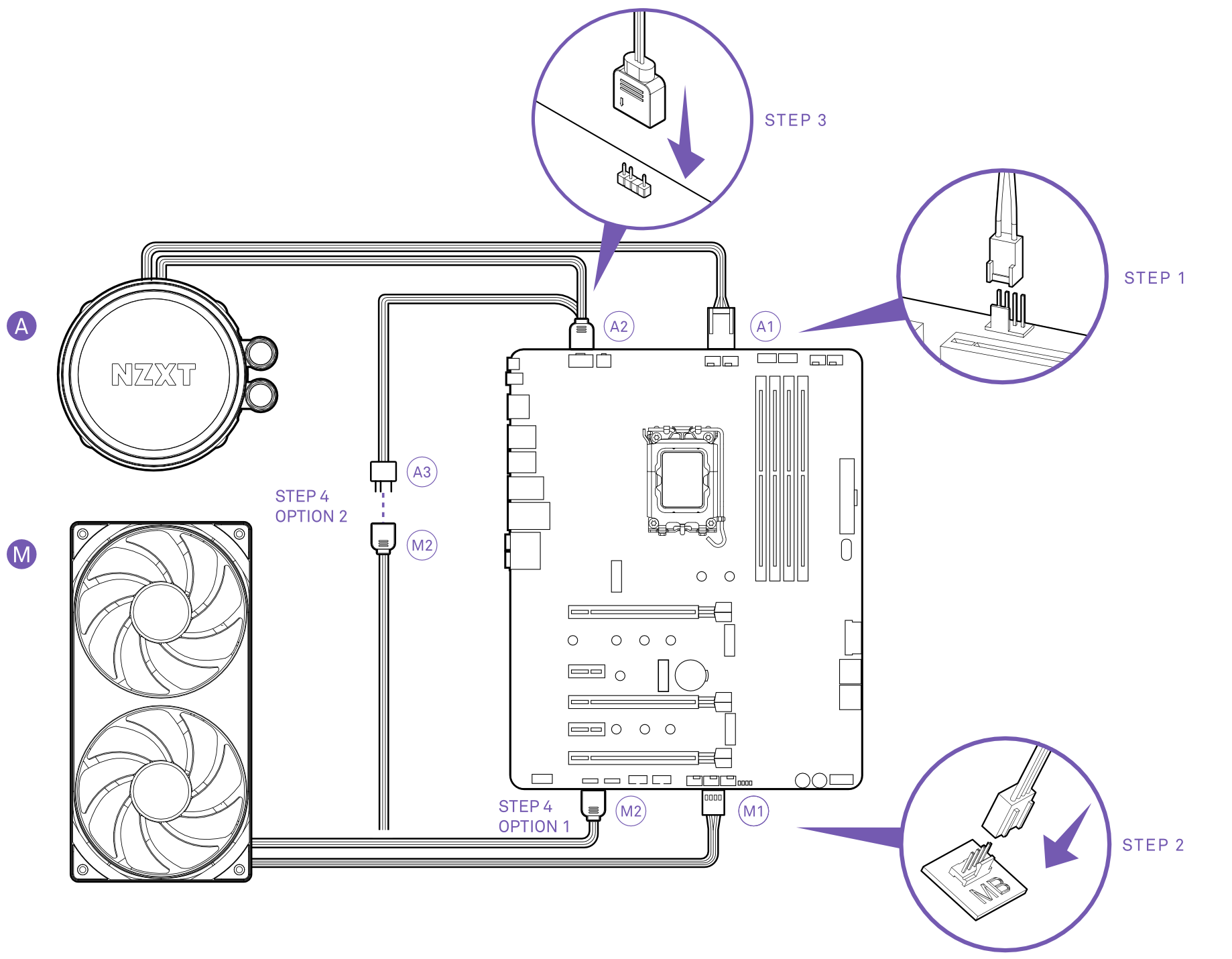

팬의 5V ARGB를 연결할 때 시스템 조명 제어 방식에 따라 두 가지 옵션이 있습니다:

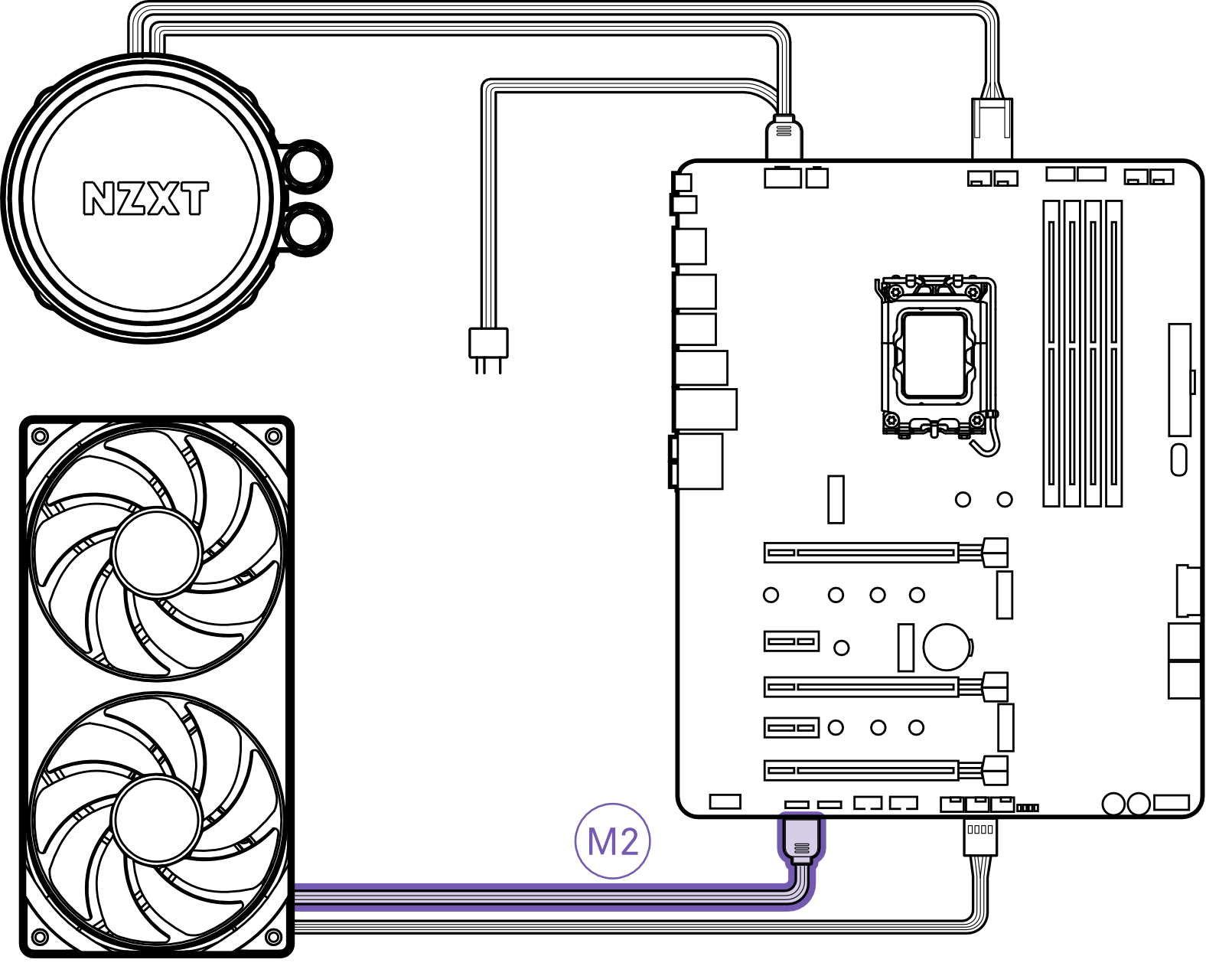

옵션 1 - 독립 연결

팬의 5V 암 커넥터를 메인보드의 5V ARGB 헤더에 직접 연결하세요.

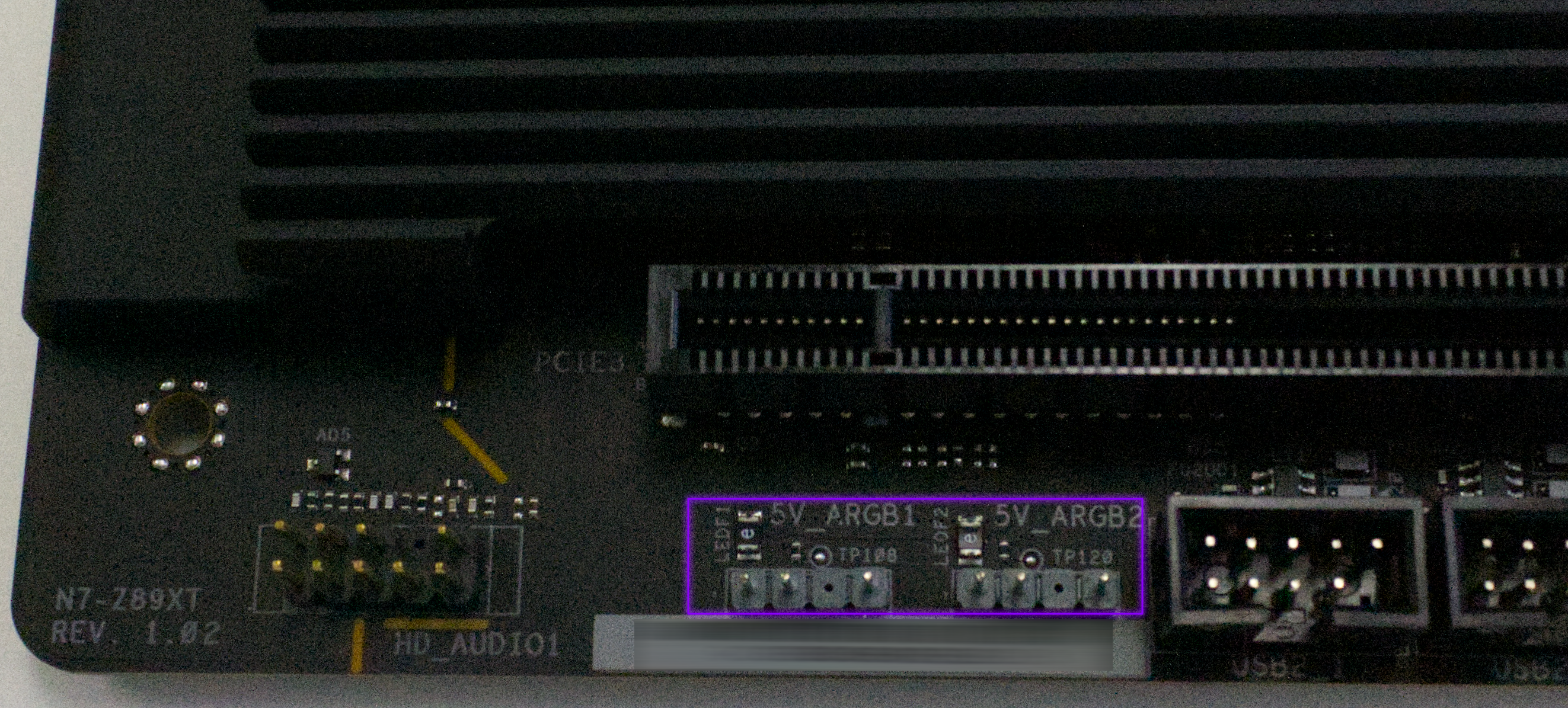

앞서 언급했듯이 5V ARGB 헤더는 메인보드 모델에 따라 다양한 이름이 있을 수 있습니다. 자세한 내용은 메인보드 사용 설명서를 참조하세요.

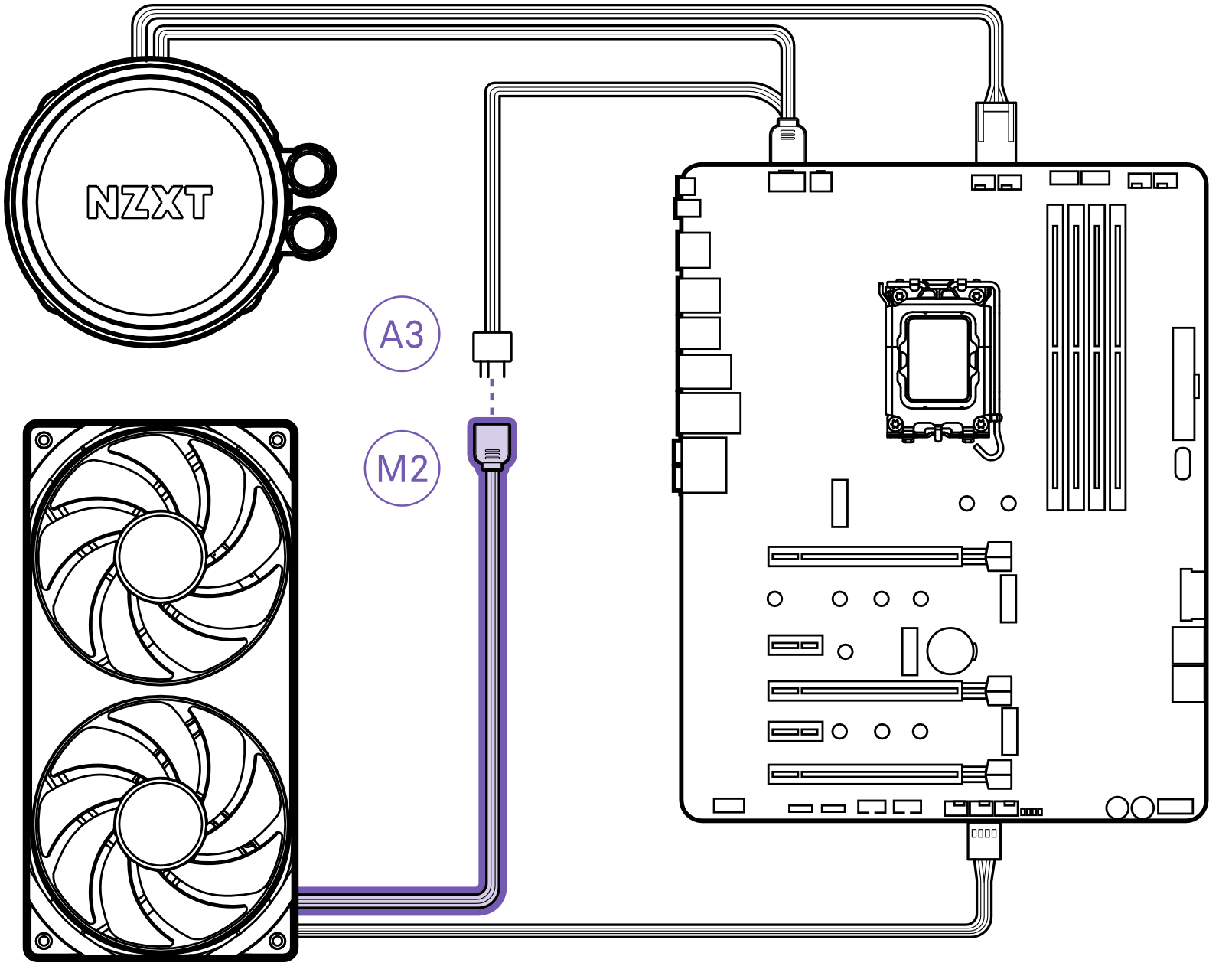

옵션 2 - 캡에서 데이지 체인

펌프 캡 케이블의 5V 수 커넥터에서 플라스틱 커버를 제거한 후, 포함된 팬의 5V 암 커넥터를 5V 수 커넥터에 연결하세요.
