Kraken Core 설치 - 펌프 캡 연결 (인텔)

업데이트 시간 2025년 10월 01일 22:11

또 다른 질문이 있으십니까? 문의 등록

AMD 소켓 설치에 대해서는 여기 가이드를 참고하세요.

Kraken Core 설치는 추가 브레이크아웃 케이블, USB 연결 또는 전용 컨트롤러가 필요 없는 쉽고 비교적 간단한 과정입니다. 이 가이드는 다음 인텔 소켓에 대한 Kraken Core 설치를 다룹니다:

인텔 1851 & 1700
인텔 1200 & 115x

Kraken Core는 공식적으로 다른 인텔 소켓(예: 소켓 2066, 2011 등)과는 호환되지 않습니다.

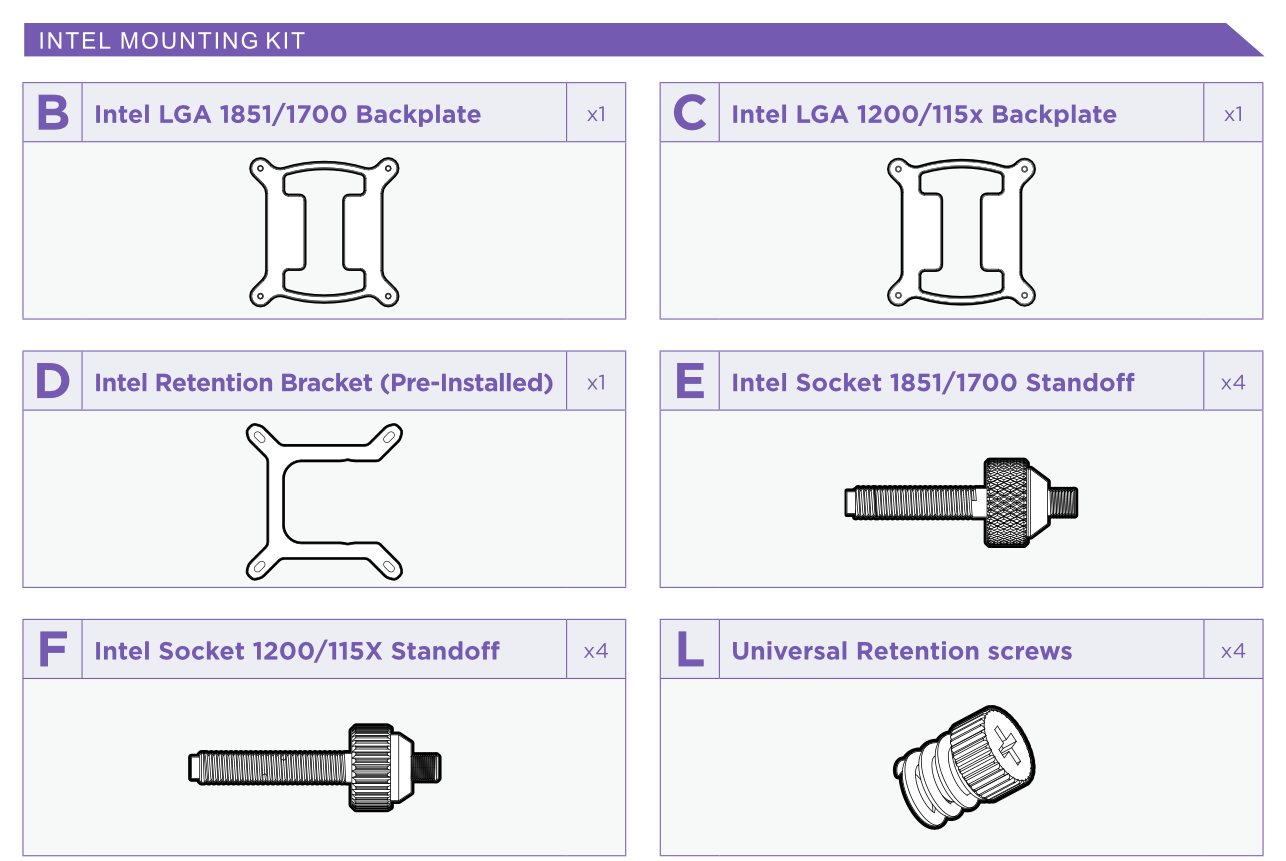

필요한 하드웨어는 무엇인가요?

이 가이드 단계에서는 액세서리 가방에서 다음 하드웨어가 필요합니다:

인텔 백플레이트	인텔 스탠드오프
B LGA 1851/1700 백플레이트 또는 C LGA 1200/115x 백플레이트	E 인텔 소켓 1851/1700 스탠드오프 또는 F 인텔 소켓 1200/115x 스탠드오프
D 인텔 리텐션 브래킷 (사전 설치됨) L 범용 리텐션 스크류

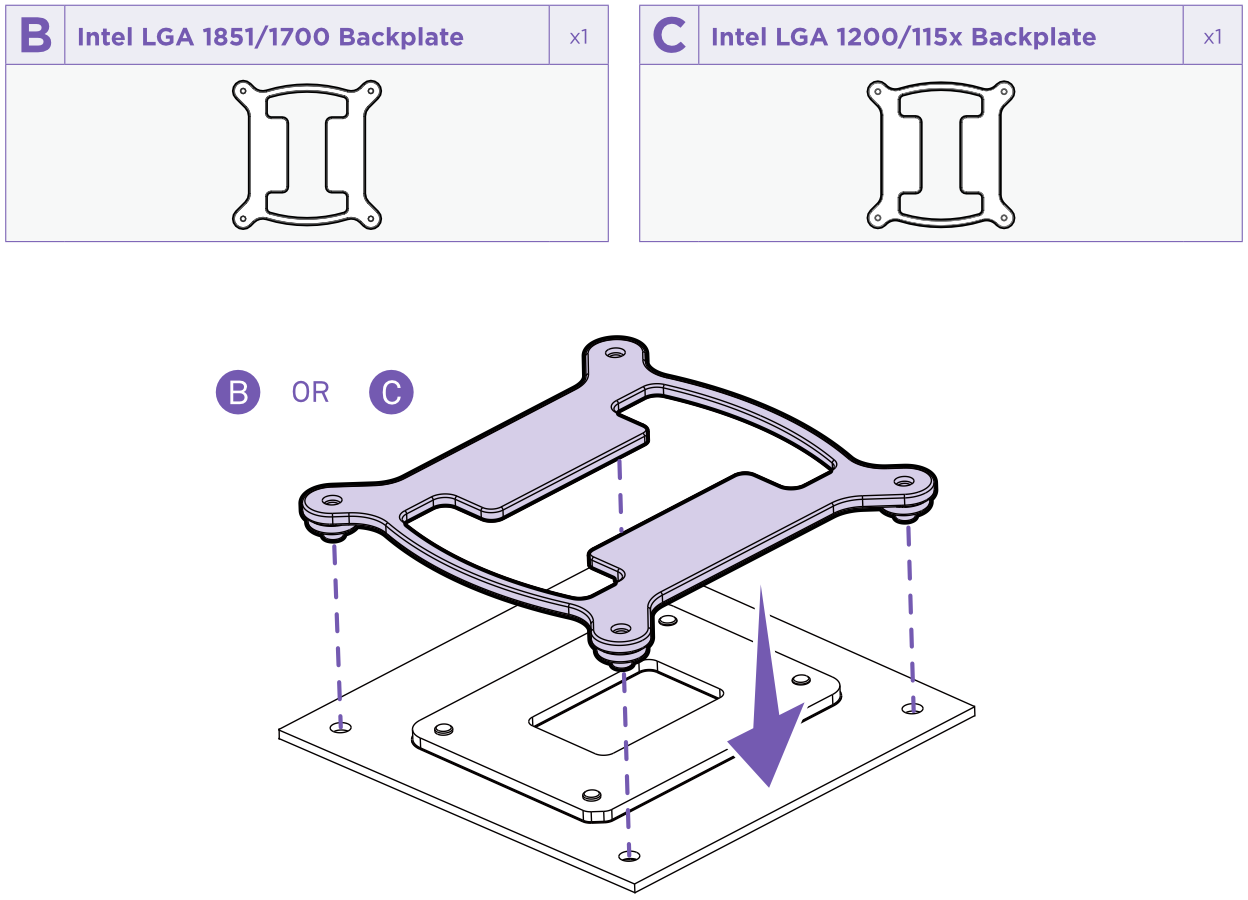

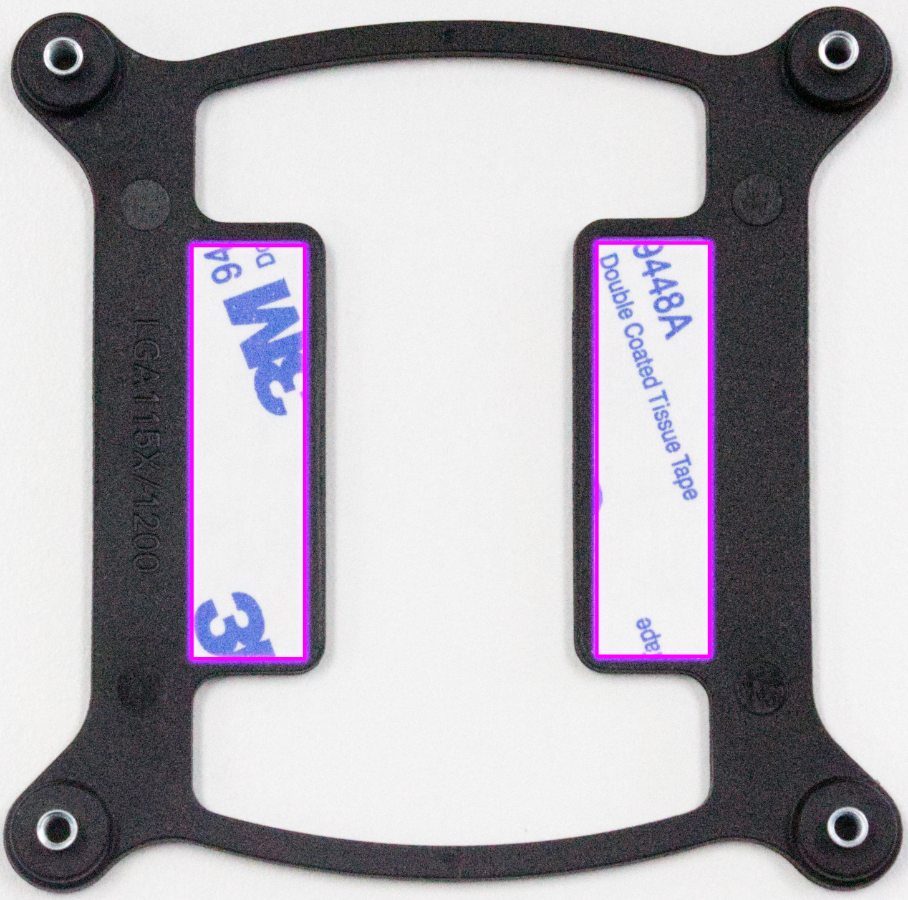

백플레이트 설치하기

이 단계는 메인보드를 케이스에 설치하기 전에 하는 것이 가장 좋지만, 많은 케이스에는 메인보드 뒷면에 쉽게 접근할 수 있도록 넉넉한 컷아웃이 포함되어 있습니다.

백플레이트를 소켓 근처 메인보드 뒷면의 통과 구멍에 맞춰 정렬하세요.

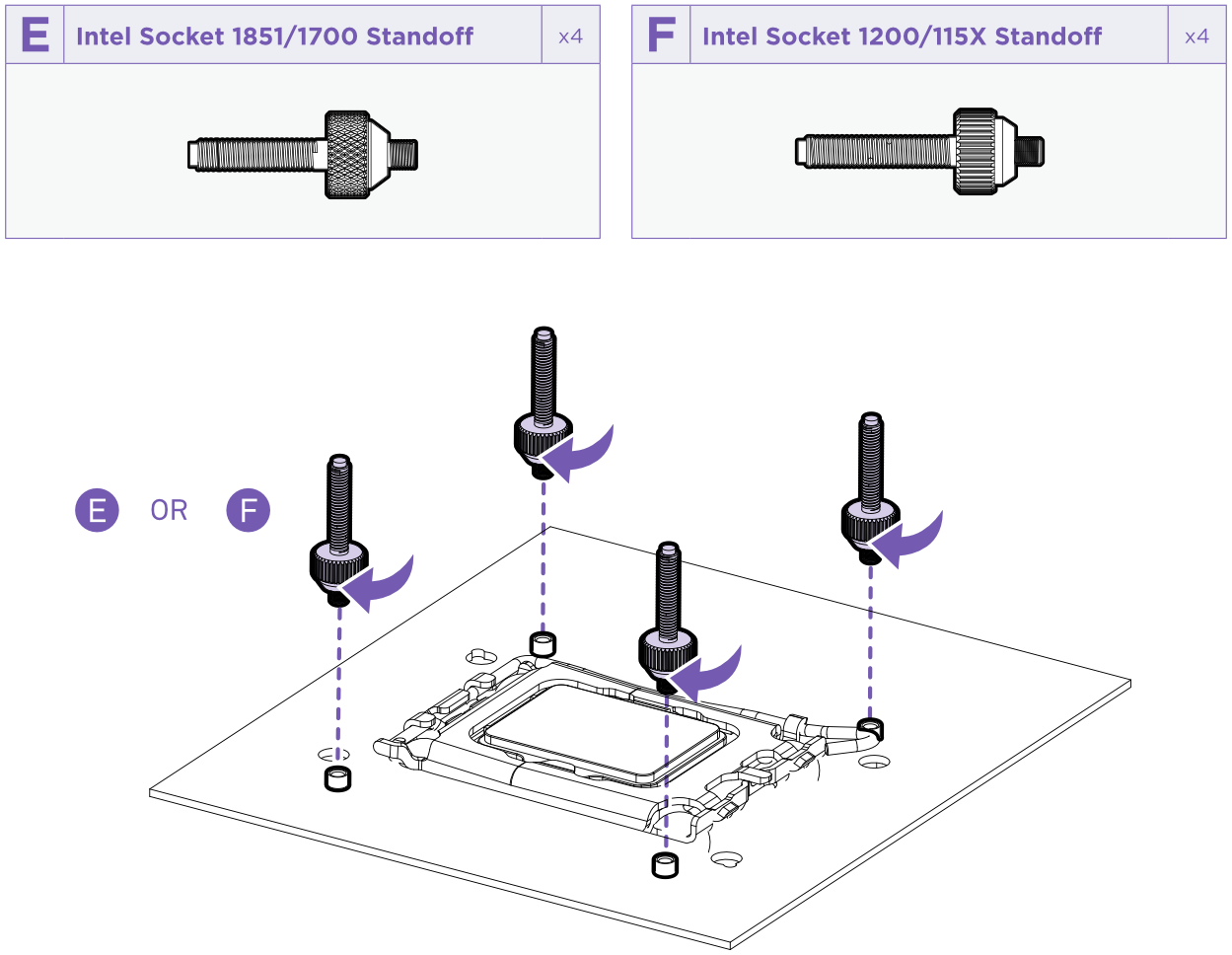

스탠드오프 설치하기

구멍이 정렬되었으면, 메인보드 소켓 쪽에 노출된 포스트에 E/F 인텔 소켓 스탠드오프의 짧은 쪽을 나사로 고정하여 백플레이트를 메인보드에 고정하세요.

이 단계에서 메인보드가 케이스에 설치되어 있지 않다면, 계속 진행하기 전에 메인보드 설치를 완료하세요.

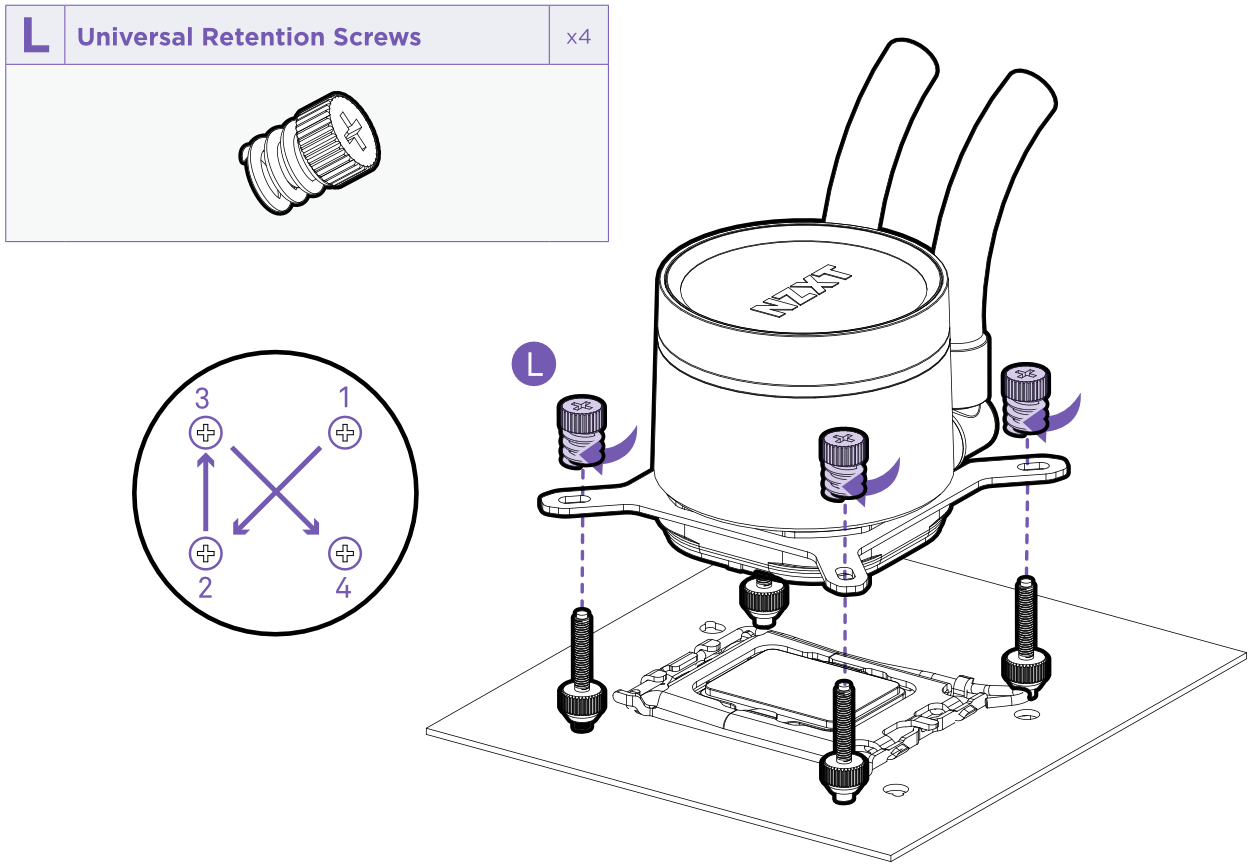

캡 고정하기

캡에서 플라스틱 커버를 제거하고 네 개의 스탠드오프에 맞춰 정렬하되, 튜브가 CPU 소켓의 오른쪽에 위치하도록 하세요. 네 개의 L 범용 리텐션 스크류를 사용해 캡을 메인보드에 고정하세요.

네 개의 나사를 모두 느슨하게 먼저 고정한 후, 위 이미지에 보이는 X자 패턴으로 나사를 조여주세요.

펌프 전원 연결하기

펌프에 전원을 공급하려면, 캡에서 나오는 3핀 펌프 DC 커넥터를 메인보드의 다음 헤더 중 하나에 연결하세요:

AIO_PUMP
- 메인보드에 따라 이 헤더는 CPU_OPT 또는 CPU_FAN2로 불릴 수도 있습니다. 자세한 내용은 메인보드 사용자 설명서를 참조하세요.
CPU_FAN

AIO_PUMP와 CPU_FAN 중 어느 것을 사용해야 하나요?

어떤 헤더를 사용할지는 메인보드에서 제공하는 옵션에 따라 다릅니다. 만약 메인보드에 AIO_PUMP 헤더 또는 위에서 언급한 동등한 커넥터가 없다면 CPU_FAN 헤더를 사용하는 것이 권장됩니다.

5V ARGB 연결하기

Kraken Core의 캡 조명은 5V 주소 지정 가능 RGB (ARGB)로만 전원이 공급되며, 이는 ADD_HEADER, JRAINBOW, D_LED, ADD_GEN2 등 다양한 이름으로 많은 메인보드에 존재합니다. 자세한 내용은 메인보드 사용자 설명서를 참조하세요.
