Kraken Core 설치 - 펌프 캡 연결 (AMD)

업데이트 시간 2025년 10월 01일 23:27

또 다른 질문이 있으십니까? 문의 등록

인텔 소켓 설치에 대해서는 여기 가이드를 참조하세요.

Kraken Core 설치는 추가 브레이크아웃 케이블, USB 연결 또는 전용 컨트롤러가 필요 없는 쉽고 비교적 간단한 과정입니다. 이 가이드는 다음 AMD 소켓에서 Kraken Core 설치 방법을 다룹니다:

AMD AM5
AMD AM4

Kraken Core는 공식적으로 다른 AMD 소켓(예: AM3, FM2, TR4 등)과 호환되지 않습니다.

필요한 하드웨어는 무엇인가요?

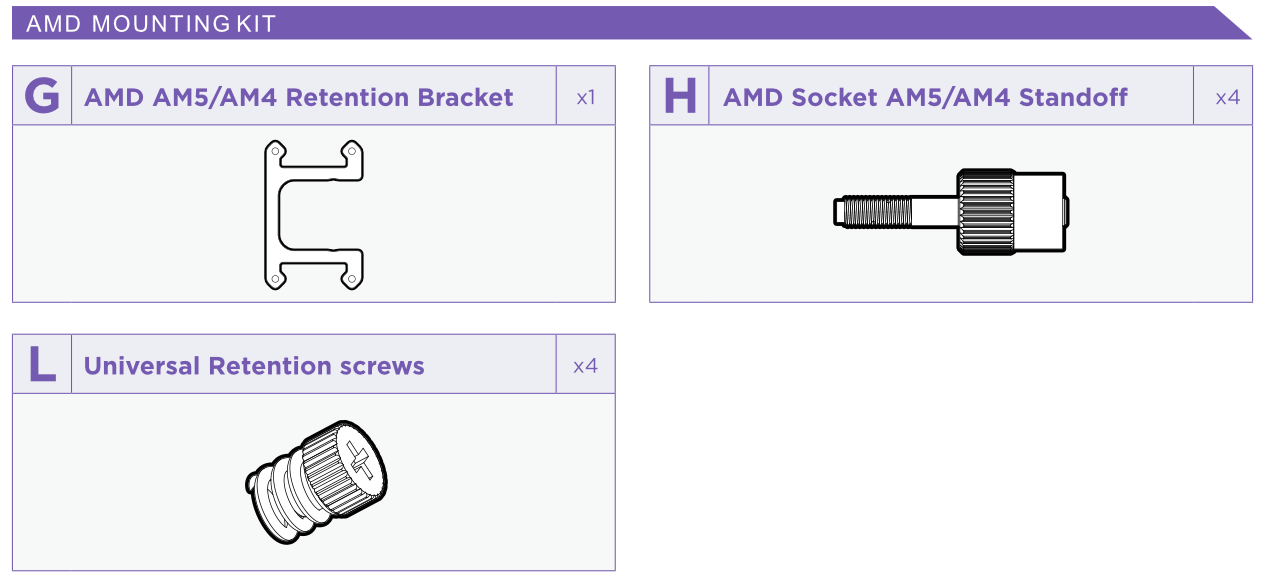

이 가이드 단계에서 액세서리 가방에서 다음 하드웨어가 필요합니다:

G AMD AM5/AM4 고정 브래킷
H AMD 소켓 AM5/AM4 스탠드오프
L 범용 고정 나사

스탠드오프 설치

이 단계는 메인보드를 케이스에 설치하기 전에 하는 것이 가장 좋지만, 많은 케이스는 메인보드 뒷면에 쉽게 접근할 수 있도록 넉넉한 컷아웃을 포함합니다.

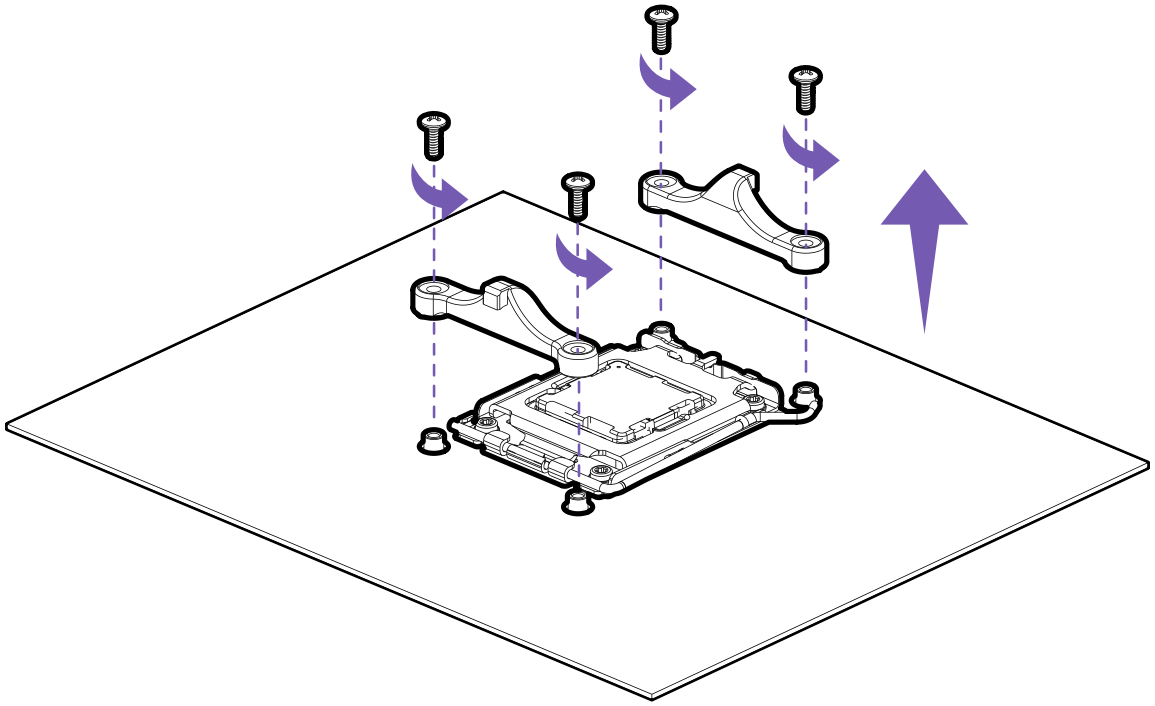

메인보드에서 기본 AMD 장착 클립을 고정하는 네 개의 나사를 풀어 제거합니다. AM4 메인보드를 사용하는 경우, 백플레이트가 메인보드에서 떨어지는 것을 방지하기 위해 한 번에 하나의 브래킷을 제거하고 다음 단계에서 스탠드오프를 설치하는 것을 권장합니다.

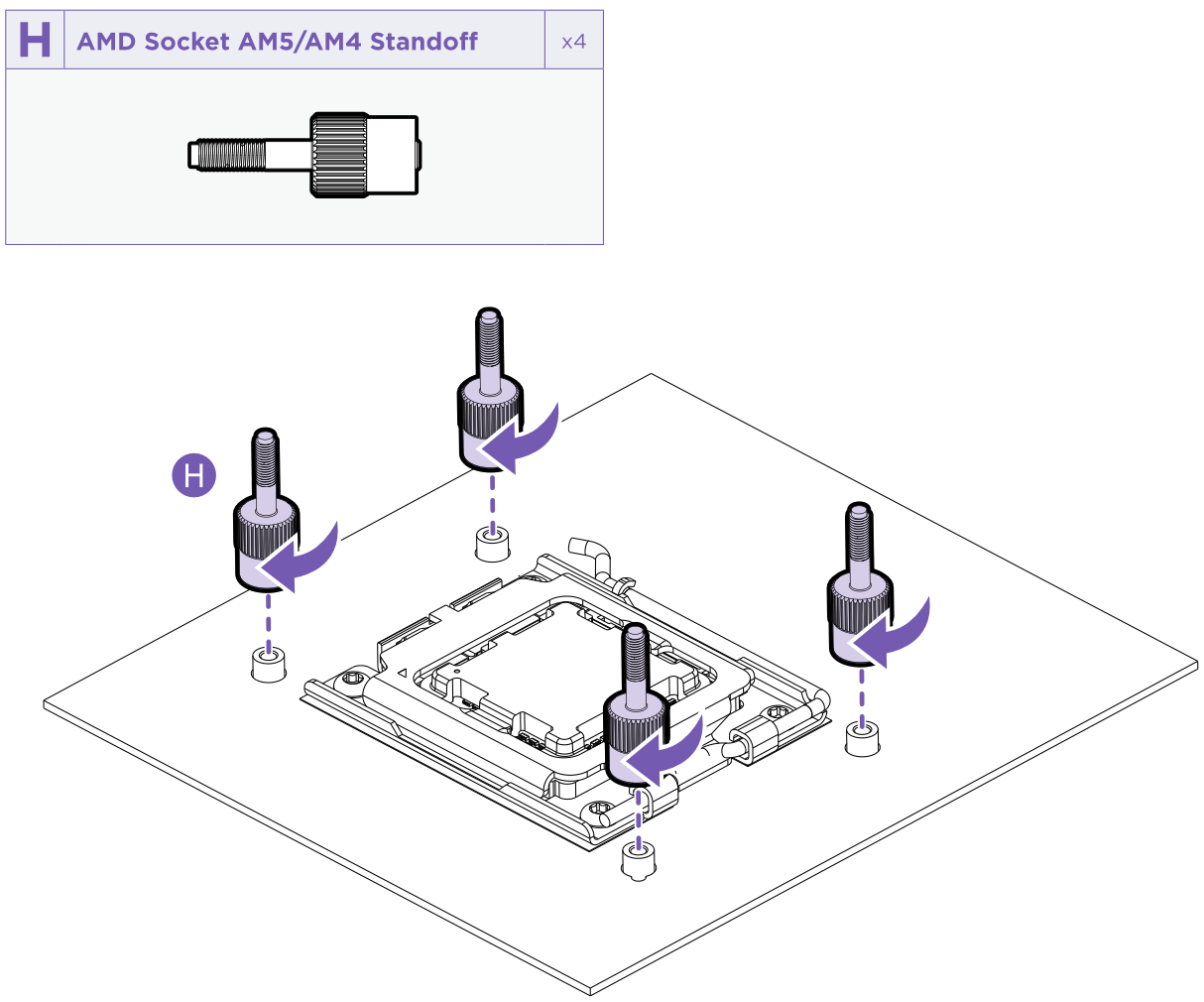

장착 클립을 제거한 후, H AMD 소켓 AM5/AM4 스탠드오프를 이전에 장착 클립이 사용했던 노출된 포스트에 나사로 고정합니다.

이 단계에서 메인보드가 케이스에 설치되어 있지 않다면, 계속하기 전에 메인보드 설치를 완료하세요.

고정 브래킷 교체

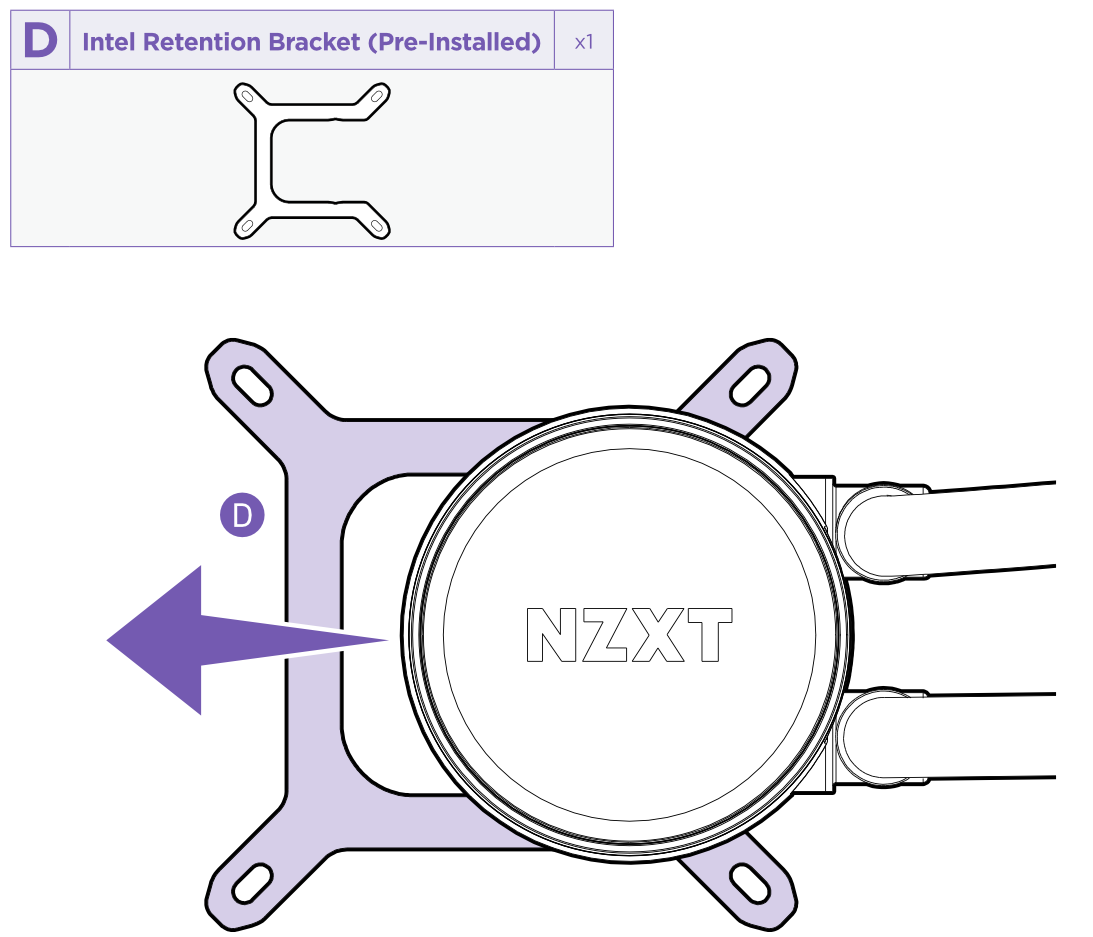

캡을 메인보드에 고정하기 전에 사전 설치된 D 인텔 고정 브래킷을 교체해야 합니다.

캡에서 플라스틱 커버를 제거한 후, 브래킷을 캡의 튜브에서 떼어냅니다.

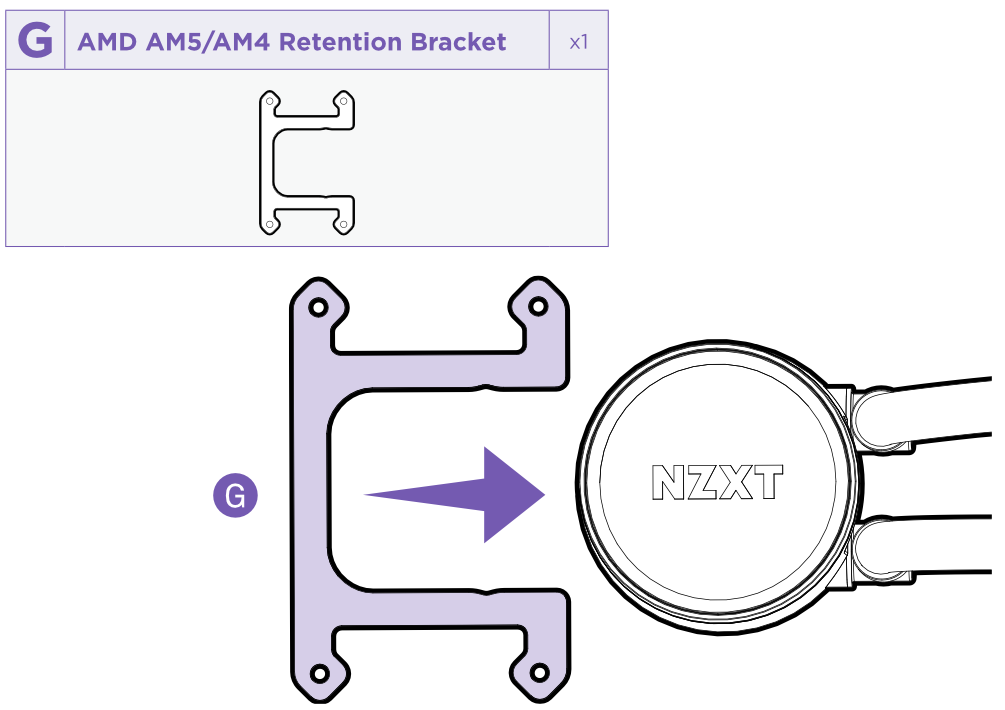

인텔 브래킷을 제거한 상태에서, 캡 측면 슬롯에 맞춰 G AMD AM5/AM4 고정 브래킷을 튜브 쪽으로 누르며 고정합니다.

캡 고정

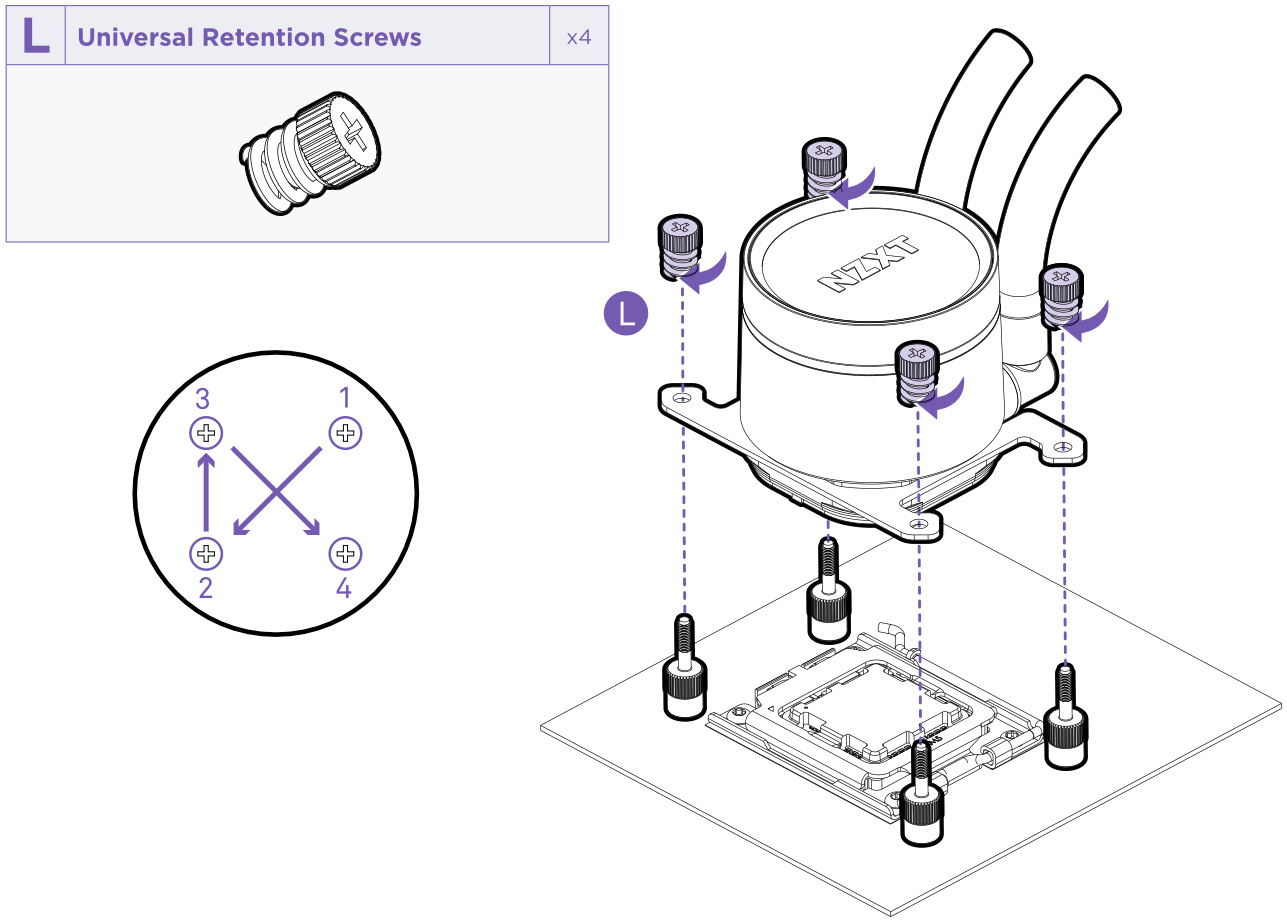

펌프 캡을 네 개의 스탠드오프에 맞추고, 튜브가 CPU 소켓의 오른쪽에 위치하도록 합니다. 네 개의 L 범용 고정 나사를 사용하여 캡을 메인보드에 고정하세요.

먼저 네 개의 나사를 모두 느슨하게 고정한 다음, 위 이미지와 같이 X자 패턴으로 나사를 조입니다.

펌프 전원 연결

펌프에 전원을 공급하려면, 캡에서 나오는 3핀 펌프 DC 커넥터를 메인보드의 다음 헤더 중 하나에 연결하세요:

AIO_PUMP
- 메인보드에 따라 이 헤더는 CPU_OPT 또는 CPU_FAN2라고 불릴 수도 있습니다. 자세한 내용은 메인보드 사용자 설명서를 참조하세요.
CPU_FAN

AIO_PUMP와 CPU_FAN 중 어느 것을 사용해야 하나요?

사용할 헤더는 메인보드에 어떤 옵션이 있는지에 따라 다릅니다. 만약 메인보드에 AIO_PUMP 헤더나 위에서 언급한 유사 커넥터가 없다면 CPU_FAN 헤더를 사용하는 것이 권장됩니다.

5V ARGB 연결

Kraken Core의 캡 조명은 5V 주소 지정 가능 RGB (ARGB) 전원만 사용하며, 이는 많은 메인보드에서 ADD_HEADER, JRAINBOW, D_LED, ADD_GEN2 등 다양한 이름으로 불립니다. 자세한 내용은 메인보드 사용자 설명서를 참조하세요.
