この記事は、NZXT RGB & ファンコントローラー のセットアップガイドとして機能する。このガイドは以下のモデルに適用される：

箱の中には何が入っているのか？

コントローラーのモデルにより、RGB & ファンコントローラーには以下が含まれる：

RGB＆ファンコントローラー（2019年）	RGB & ファンコントローラー (2022)
RGB＆ファンコントローラー（2019年）ファン分岐ケーブル (3) 3M マジックテープ (2) マグネット (2)	RGB & ファンコントローラー (2022) ファン分岐ケーブル (3) 3M マジックテープ (2)

なぜRGB＆ファンコントローラー（2022）にはマグネットが含まれていないのか？

RGB＆ファンコントローラー（2022）の場合、マグネットはコントローラーハウジングの内部に組み込まれており、手動で追加する必要はない。

コントローラーの接続には何が必要か？

コントローラーを接続するには、以下のものが必要だ：

1つのSATA電源接続（電源
1つのUSB 2.0内部接続（マザーボード

これに加えて、4ピンPWMまたは3ピンDC PCファン、および FシリーズRGBファン などのNZXT RGBハードウェアが必要になる。これらには、コントローラーのRGB/LED ヘッダーに接続するための4ピンNZXT RGB接続が含まれる。

私のファンには4ピンではなく8ピンコネクターが1つ付いている。

新しいFシリーズシングルフレームファンを使用している場合、ファンの接続が8ピン1つになっていることに気づくかもしれない。このコネクタは、更新された NZXT Control Hub で使用されることを意図しているが、これは、ファンに同梱されているスプリッタを使用して、古いRGB & Fan Controllerに接続することができる。詳しくは、ファンの取扱説明書を参照のこと。

ステップ1 - RGBとファンコントローラーを固定する

NZXT Smart Device V2をお持ちの場合は、ステップ2に進む。

コントローラに同梱されているマグネット または3M ベルクロ を使用し、ケース内の空きスペースを見つけてコントローラを固定する。多くのNZXT製ケースには、以下のようにコントローラーを設置できるフラットでクリアなエリアがある：

ステップ2 - RGBとファンコントローラーをマザーボードに接続する

コントローラから、 USB 2.0と書かれたケーブルを、マザーボードの空いている USB 2.0 ヘッダーに接続する。

Checkpoint -お使いのシステムに十分なUSB 2.0ヘッダーがない場合は、Internal USB Hub (Gen 3)のような Active USB Splitterを使用してマザーボードに接続するか、コントローラに付属のスプリッターを使用することをお勧めする。単純なPCBベースのスプリッターでは、コントローラーが適切に検出するのに十分なパワーや帯域幅を供給できない場合がある。

ステップ3 - RGBとファンコントローラーを電源に接続する

コントローラから、 SATA電源接続を、電源からのオープン SATA電源 ケーブルに接続する。

ステップ4 - ファンとRGBデバイスを接続する

ファンを接続するには、コントローラーのファンポートにファンを直接接続するか、付属の1対3ファンスプリッターを使用する。 DCファンは互換性があるが、ファンの回転数制御を改善するため、PWMファンを使用することを強く推奨する（）。

Checkpoint -付属のスプリッターを使用する際は、ファンの1つがスプリッターの4ピンコネクター1つに接続されていることを確認すること。ファンが4ピンコネクターに接続されていない場合、0 RPMが表示される。

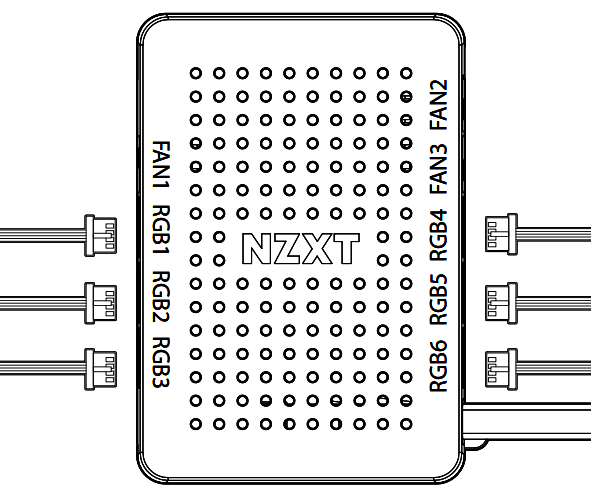

RGBデバイスを接続するには、4ピンNZXT RGBケーブルをコントローラーのRGB/LEDヘッダーにカチッと音がするまで接続する。正しく接続されると、RGBケーブルはコントローラにロックされる。

NZXT CAMでコントローラーを使用する

コントローラを接続すると、 NZXT CAM ソフトウェアに、上図のようにデバイスが表示される。 Lighting セクションでは、RGBデバイスが個別のデバイスとして表示され、静止色からスペクトラム波、さらにはオーディオ反応エフェクトまで、さまざまな照明効果を適用できる。

冷却セクションでは、ファンはチャンネル毎に制御される。これは、付属のスプリッターを使用する場合、スプリッターに取り付けられたすべてのファンが同じファンスピード設定を共有することを意味する。ヘッダーにファンが接続されていない場合、 0 RPM の速度が報告される。

ファンをヘッダーに接続しているが、0 RPMを示している。

セットアップにあるように、付属のスプリッターを使用する場合、、スプリッターの1つにある4ピン接続を使用しなければならない。この接続を使用しない場合、ファン・コネクターは0 RPMを報告する。スプリッターを使用していない場合 または4ピンが適切に充填されている場合、ファンまたはヘッダーに問題がある可能性がある。問題の切り分けのため、動作が確認されている別のファンをヘッダーに接続してみる。
