NZXT RGB接続ガイド

NZXT RGBアクセサリーの多くは、互いにデイジーチェーン接続することができ、ケーブル管理を向上させることができる。この記事では、複数の異なるタイプのNZXT RGBアクセサリーをデイジーチェーン接続するための手順と制限について詳しく説明する。

制限事項がある：

• Gen 1製品には、同じチャンネルで異なるタイプのRGBデバイスをデイジーチェーン接続する機能はない。Gen 2デバイスは、Gen 2コントローラーを使用してこの機能を備えている。
• 、世代に関係なく、当社 のRGBコントローラーはすべて、1チャンネルあたり40個のLEDが上限となっている。
• 混合されたデバイスの中には、集積されたLEDの量が不均等なものがあり、特定の の 組み合わせがこの40個のLEDの制限を超える原因となることがある。
• 40個以上のLEDはCAMで認識されるが、電源を供給することはできない。

すべてのRGBアクセサリーには、デバイスをNZXT RGBコントローラーに接続するためのケーブルが付属していることを覚えておこう。これらのケーブルの例を紹介しよう。

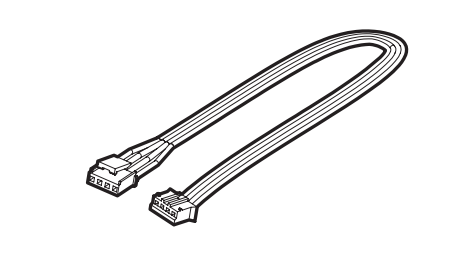

照明ストリップ接続ケーブル

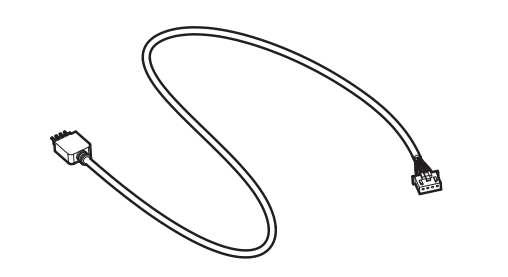

AER RGBファン接続ケーブル

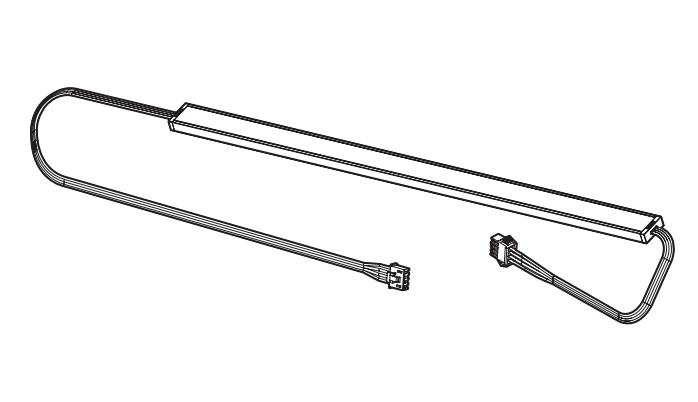

RGBアンダーグロー接続ケーブル（最初のアンダーグローLEDストリップと統合されている）

RGBケーブルコーム接続ケーブル（ケーブルコーム一体型）

AER RGBファンを他のAER RGBファンとデイジーチェーン接続する：

前述したように、コントローラーからRGBアクセサリーに接続するケーブルがあることに留意してほしい。このケーブルの大きい方の端はRGBコントローラーに、小さい方の端はファンの「IN」ポートに接続する。

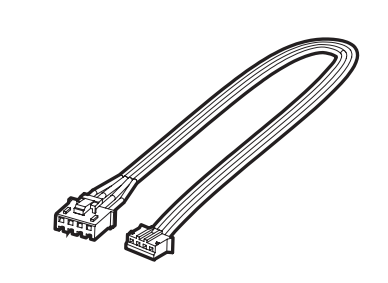

追加ファンの接続も、付属のファン間ケーブル（下の写真）を使えば簡単だ。

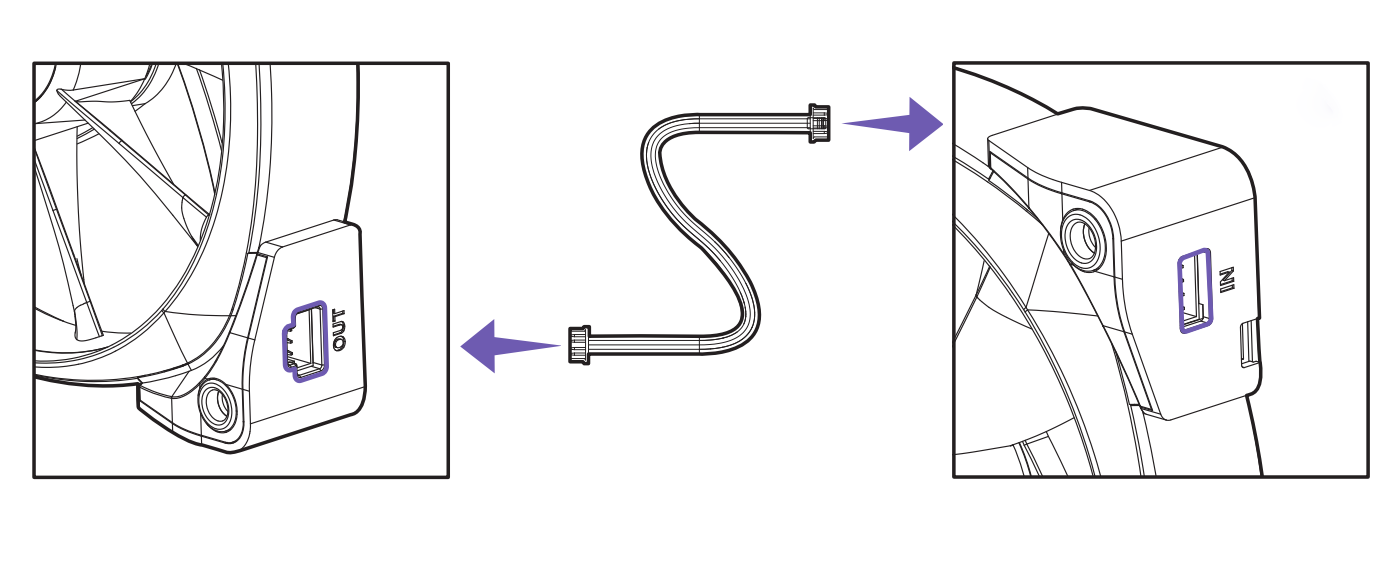

このケーブルでファンを接続するのは簡単で、クリップが付いたケーブルの大きい方の端がファンの「OUT」ポートに接続され、小さい方の端がチェーンの次のファンの「IN」ポートに接続される。

AER RGBファンを他のRGBアクセサリーとデイジーチェーン接続する：

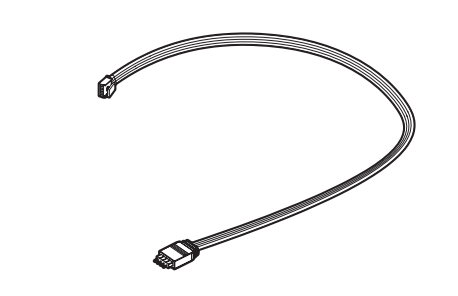

ケーブルコームやアンダーグローを追加する場合は、これらの機器がファンに接続されたデイジーチェーンの終端になることを念頭に置いてほしい。これらのデバイスをAER RGBファンの前に接続することはできない。これは、これら2つのアクセサリーにデイジーチェーンを続けるための追加コネクターがないためである。アンダーグロー・アクセサリーの場合、これらはファンの「OUT」ポート（ ） に直接接続できる。LEDストリップとケーブルコームを追加する場合は、付属のアダプターケーブル（下の写真）を使用する。

LEDストリップを他のRGBファンにデイジーチェーン接続できる：

デイジーチェーンの最後にRGBファンを追加したい場合は、ツイン/トリプル・スターターパックに同梱されているLEDストリップ接続ケーブルを使用して、RGB LEDストリップ・デイジーチェーンの最後にファンを追加することができる。(下の写真）

デイジーチェーンで機能するデバイスの数は、チェー ン内のLEDの総数に依存することに留意されたい。40個のLEDの制限を超えると、追加のLEDはすべて点灯しなくなる。各アクセサリーのLED数は以下の通りだ：

• AER RGBファン：ファン1個につき8LED
• 300mm RGB LEDストリップ：ストリップあたり10個のLED
• 250mm RGB LEDストリップ：ストリップあたり8個のLED
• 200mm RGB LEDストリップ：ストリップあたり6個のLED
• RGBケーブルコーム：キットあたり18個のLED
• RGBアンダーグロー：キットあたり30個のLED

NZXT RGB製品のセットアップに関するご質問や問題がある場合は、カスタマーサポートまでお問い合わせください。
