Kraken Core RGB (2025) |
Con il Coperchio della Pompa montato nel passaggio precedente, questa parte si concentrerà sull'installazione del radiatore e della ventola.
Quale hardware mi serve?

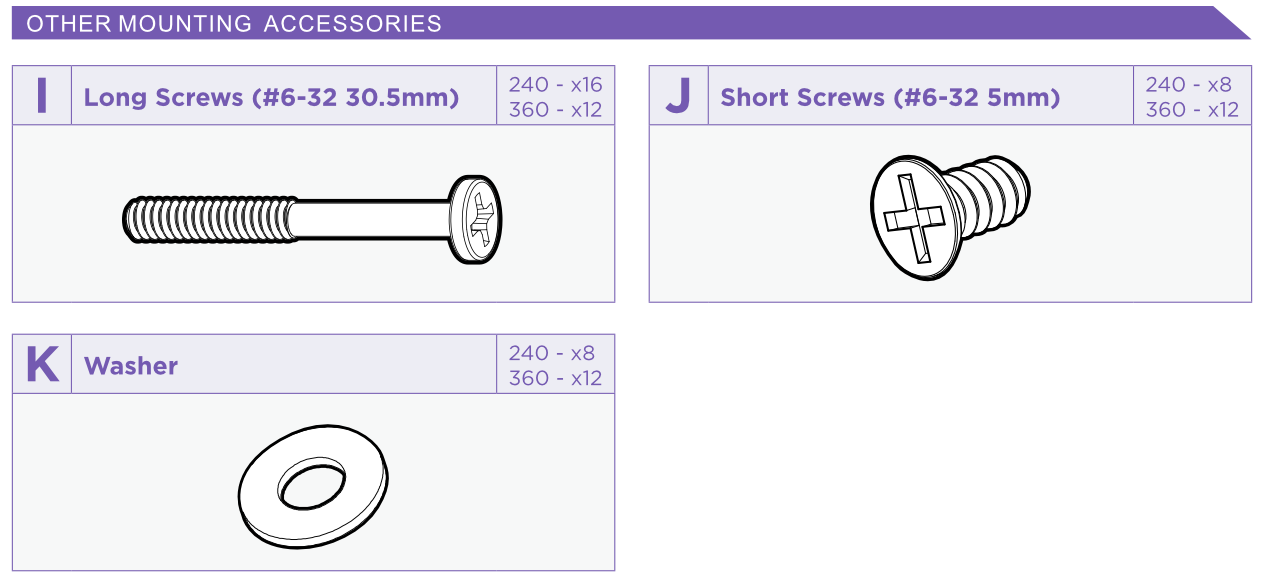

Per questo passaggio della guida avrai bisogno del seguente hardware dalla borsa degli accessori:
Per la maggior parte delle installazioni ti serviranno solo i seguenti elementi:
| Kraken Core 240 | Kraken Core 360 |
|
|
* Viti lunghe I aggiuntive sono fornite per l'uso del Kraken con ventole individuali alternative. Il Kraken Core 240 includerà viti lunghe I aggiuntive per configurazioni push-pull.
Montaggio della Ventola e del Radiatore
| Dove dovrei montare il mio radiatore? |
|
Il luogo corretto per montare il radiatore del tuo Kraken dipenderà interamente dal tuo case. Generalmente consigliamo di montare il radiatore in alto con le ventole in configurazione push ogni volta che è possibile. Per maggiori informazioni, si prega di fare riferimento al manuale utente del tuo case per PC. Questa guida coprirà solo il montaggio superiore e anteriore. Quando scegli un posto per montare il radiatore, assicurati che il punto più alto del radiatore rimanga sopra il Coperchio della Pompa. Montare il radiatore completamente sotto il Coperchio della Pompa può causare riduzione delle prestazioni o guasto della pompa. |
Montaggio Superiore
Per questo esempio, monteremo il Kraken Core 360 nell'H6 Flow (2023).

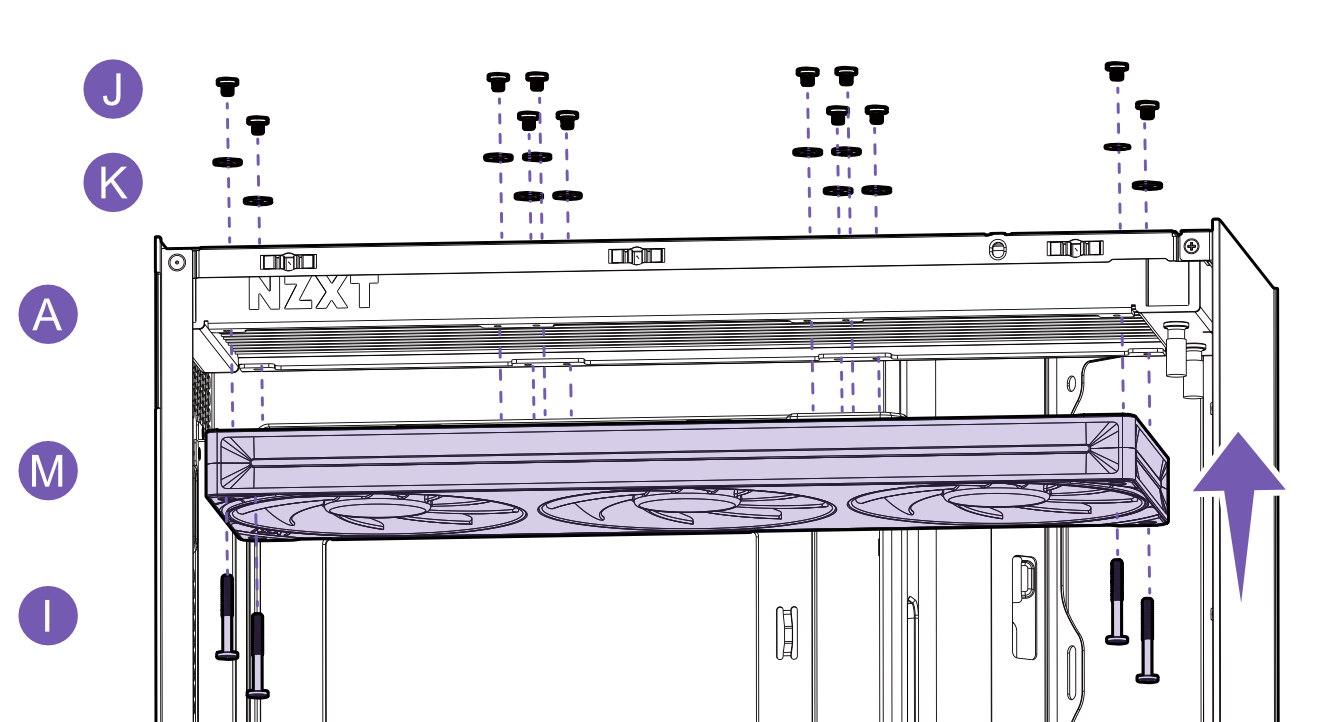

Quando si monta il radiatore in alto, consigliamo di montare la/le ventola/e al radiatore prima di installare il radiatore nel case. Nel montaggio superiore vogliamo espellere l'aria attraverso il radiatore e fuori dal case usando una configurazione Push . Posiziona il lato di scarico della/e ventola/e contro il radiatore, quindi fissa la/le ventola/e usando le viti lunghe I .
Per le ventole NZXT incluse con il Kraken Core, il lato di scarico sarà il lato chiuso con i raggi del motore esposti.
Con la/le ventola/e montata/e, fissa il radiatore al case inserendo le viti piccole J attraverso le rondelle K e avvitandole nel radiatore.
Montaggio Anteriore
Per questo esempio monteremo il Kraken Core 360 nell'H5 Flow (2024).

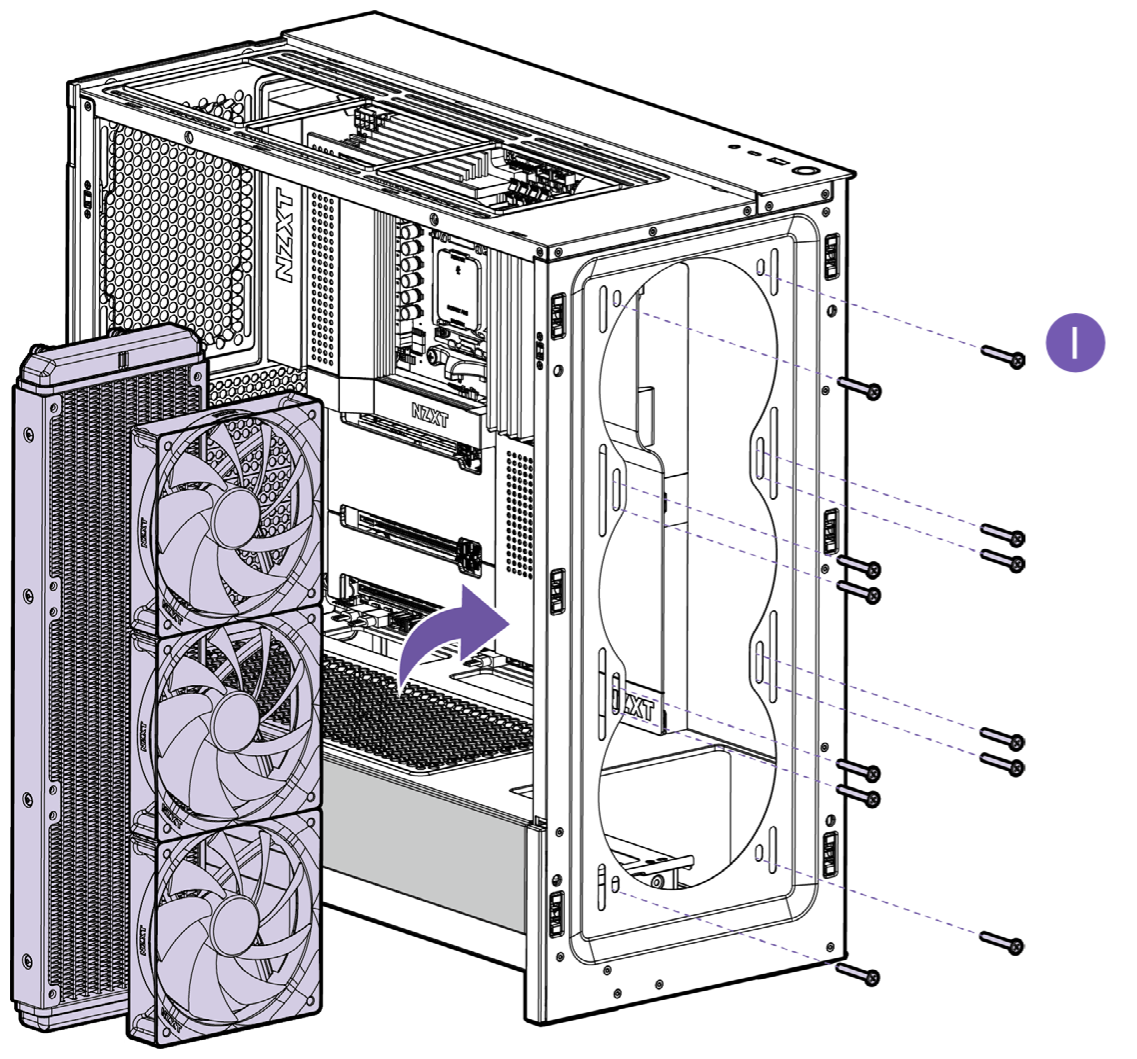

Il diagramma sopra mostra un radiatore generico da 360 mm nell'H5 Flow (2024). Per le ventole incluse, sono necessarie solo 4 viti lunghe I .
Quando si monta il radiatore frontalmente, si consiglia di montare le ventole tra l'interno del case e il radiatore come mostrato sopra. Alcuni case possono includere una staffa di montaggio rimovibile posizionata tra le ventole e il radiatore che può facilitare il processo di installazione. Per maggiori informazioni si prega di fare riferimento al manuale utente del tuo case per PC.
Fissa il radiatore al case inserendo le viti lunghe I nei fori di montaggio sul case, attraverso le ventole, avvitando le ventole al radiatore. Se i fori di montaggio del tuo case sono più larghi della testa delle viti, inseriscile attraverso una rondella K prima di inserirle nel case.
| Montaggio Frontale - Tubi in alto o in basso? |
|
Se stai usando un case che supporta solo il montaggio anteriore, potresti trovare dibattito se i tubi debbano essere in alto o in basso sul radiatore. Per la maggior parte degli utenti, dipenderà dalle preferenze personali sull'aspetto del tuo assemblaggio. Non ci sono differenze di prestazioni significative tra il montaggio dei tubi in alto o in basso. È più importante assicurarsi che il punto più alto del radiatore rimanga sopra il Coperchio della Pompa per i motivi sopra menzionati. |
Alimentazione delle Ventole
Per alimentare le ventole, collega il connettore PWM a 4 pin della ventola dalla/e ventola/e a una delle seguenti intestazioni sulla tua scheda madre:
- CPU_FAN
- SYS_FAN
- A seconda della tua scheda madre, questa potrebbe anche chiamarsi CHA_FAN. Per maggiori informazioni consulta il manuale utente della tua scheda madre.
| Devo usare CPU_FAN o SYS_FAN? |
| L'intestazione che dovresti usare dipenderà dalle opzioni disponibili sulla tua scheda madre. Se hai collegato la Pompa a CPU_FAN nel passaggio precedente, collega la ventola a un'intestazione SYS_FAN disponibile. |
Collegamento del 5V ARGB
Questa parte della guida si applica solo ai seguenti modelli di ventola:
- F240 RGB Core (EV-B) (inclusa con Kraken Core 240 RGB)
- F360 RGB Core (EV-B) (inclusa con Kraken Core 360 RGB)

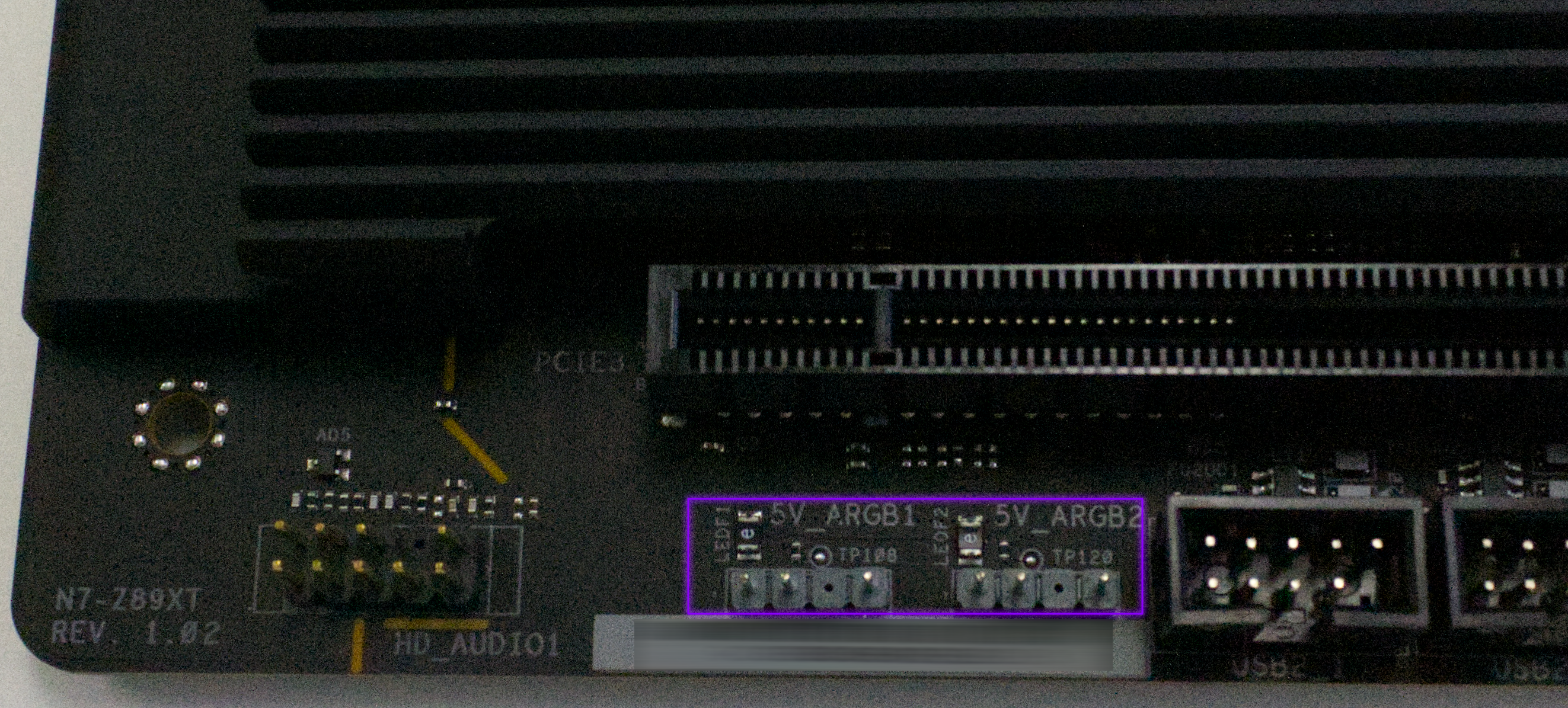

Come il Coperchio della Pompa, le ventole incluse con i modelli Kraken Core sopra indicati sono alimentate esclusivamente da ARGB indirizzabile a 5V che si trova su molte schede madri con nomi diversi come ADD_HEADER, JRAINBOW, D_LED, ADD_GEN2, ecc. Per maggiori informazioni consulta il manuale utente della tua scheda madre.

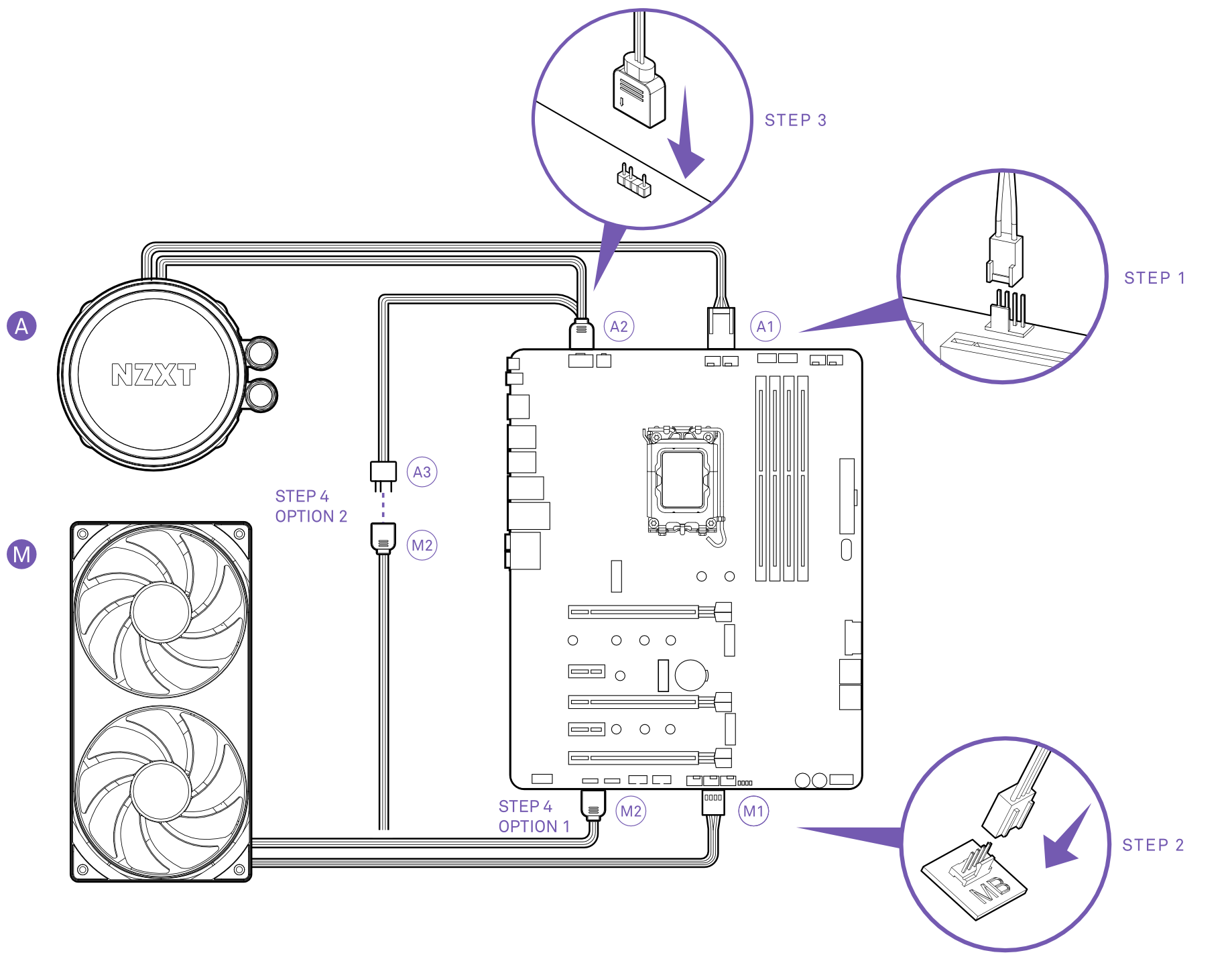

Quando colleghi il 5V ARGB dalla ventola avrai due opzioni già pronte a seconda di come preferisci controllare l'illuminazione del tuo sistema:
| Opzione 1 - Connessione Indipendente | Opzione 2 - Collegamento a Catena dal Coperchio |
|
|

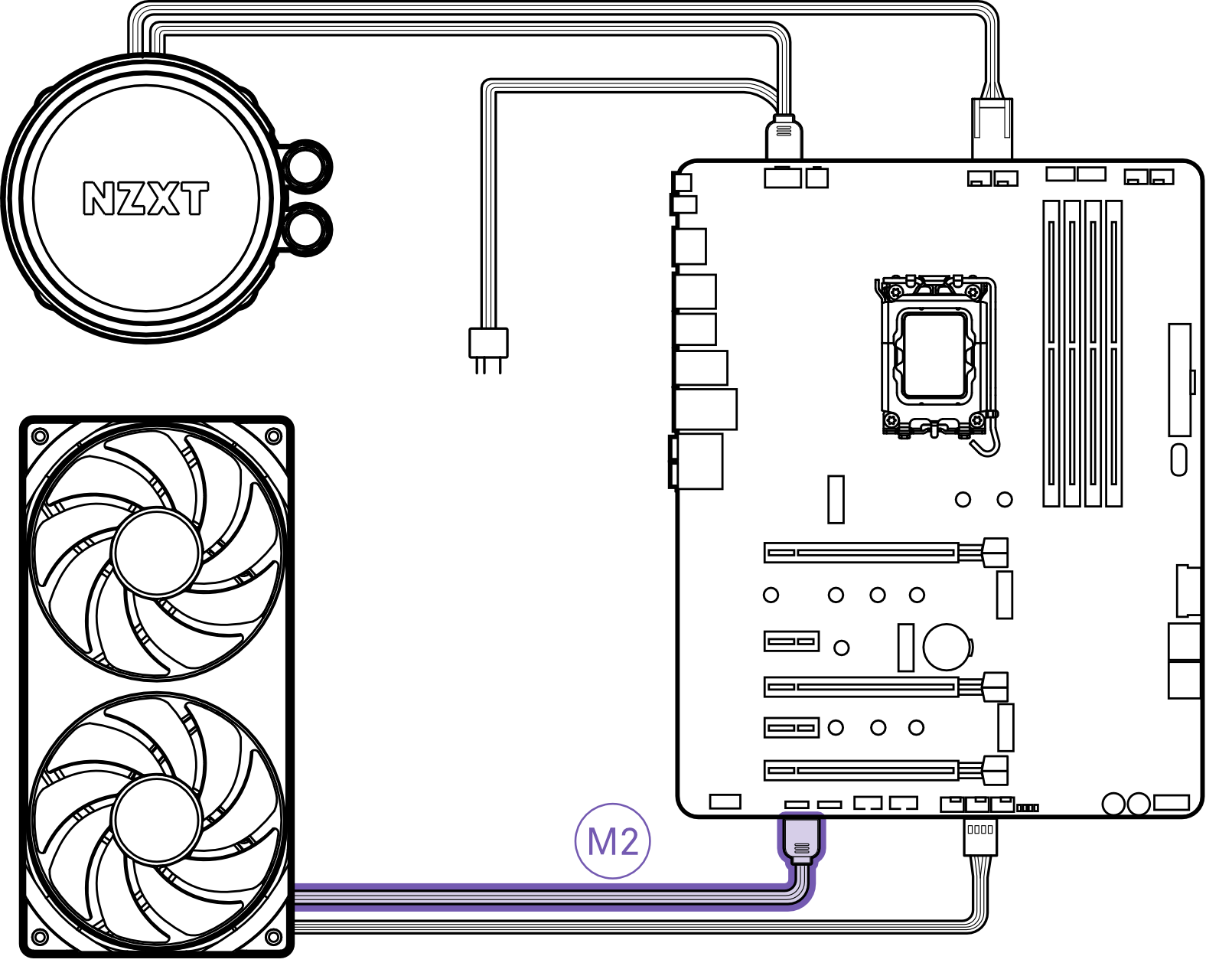

Opzione 1 - Connessione Indipendente
Collega il connettore femmina a 5V della ventola direttamente a un'intestazione 5V ARGB sulla scheda madre.
Come menzionato sopra, le intestazioni 5V ARGB possono avere nomi diversi a seconda del modello della tua scheda madre. Per maggiori informazioni, consulta il manuale utente della tua scheda madre.
| Posso collegare il 5V ARGB a un'intestazione RGB a 12V? |
|
Non tentare di collegare l'intestazione 5V ARGB sul Kraken Core o sulla ventola inclusa ai connettori RGB a 12V o UART! Questo può causare danni permanenti al tuo PC e/o al Kraken. I danni causati da un'installazione impropria del Kraken non sono coperti dalla garanzia. |

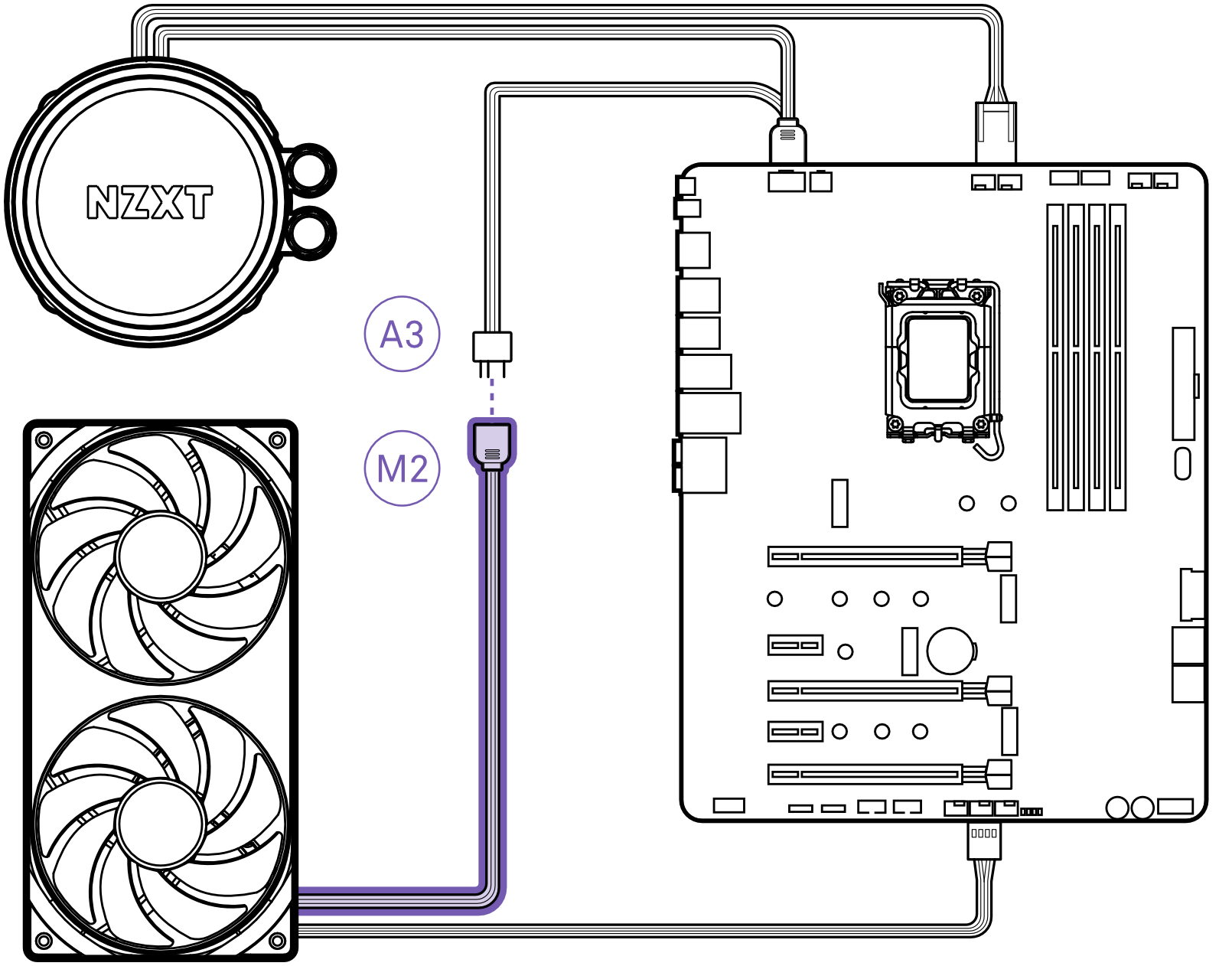

Opzione 2 - Collegamento a Catena dal Coperchio
Rimuovi il copri connettore di plastica dal connettore maschio a 5V sul cavo del Coperchio della Pompa, quindi collega il connettore femmina a 5V sulla ventola inclusa al connettore maschio a 5V.
| Posso collegare altri dispositivi 5V ARGB al connettore maschio sul coperchio? |
|
Il connettore maschio a 5V sul cavo del Coperchio della Pompa è compatibile con la maggior parte dei dispositivi ARGB indirizzabili standard a 3 pin a 5V. Questo può essere utile se vuoi condividere un effetto RGB sul Coperchio della Pompa con un altro elemento di illuminazione decorativa come una barra luminosa o un anello luminoso all'interno del case. Nota: L'effetto LED dei primi 19 LED sarà condiviso tra il Coperchio della Pompa e il primo dispositivo RGB collegato a catena. |
|
