Kraken Core RGB (2025) |
Per l'installazione con socket AMD, consulta la guida qui.
L'installazione del Kraken Core è un processo semplice e abbastanza lineare, senza necessità di cavi breakout aggiuntivi, connessioni USB o controller dedicati. Questa guida coprirà l'installazione del Kraken Core con i seguenti socket Intel:
- Intel 1851 & 1700
- Intel 1200 & 115x
Il Kraken Core non è ufficialmente compatibile con altri socket Intel (ad es. Socket 2066, 2011, ecc.)
Quale hardware mi serve?

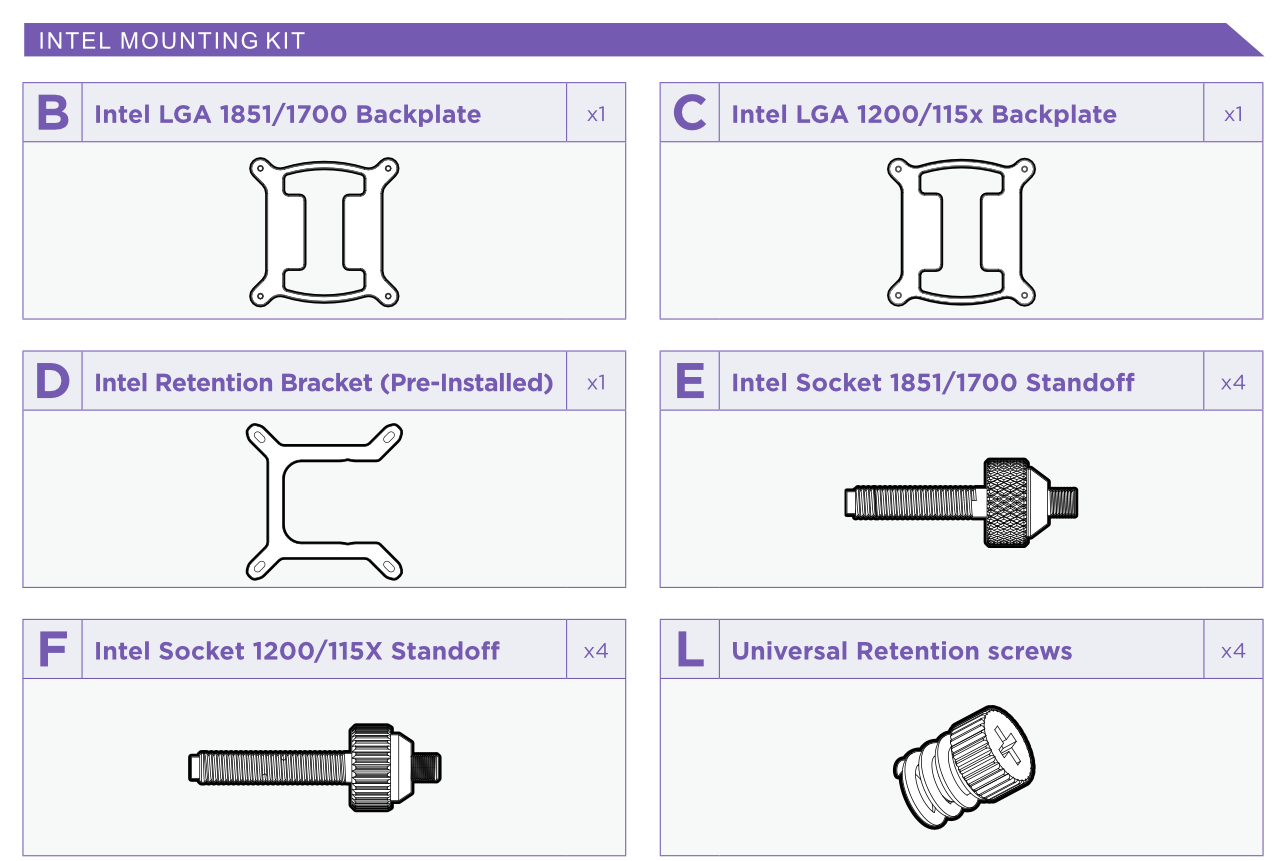

Per questo passaggio della guida ti servirà il seguente hardware dalla borsa degli accessori:
| Piastra posteriore Intel | Distanziali Intel |
|
|
| |
Installazione della Piastra Posteriore
Questo passaggio è meglio eseguirlo prima di installare la scheda madre nel case, tuttavia molti case includono un ampio ritaglio per un facile accesso al retro della scheda madre.

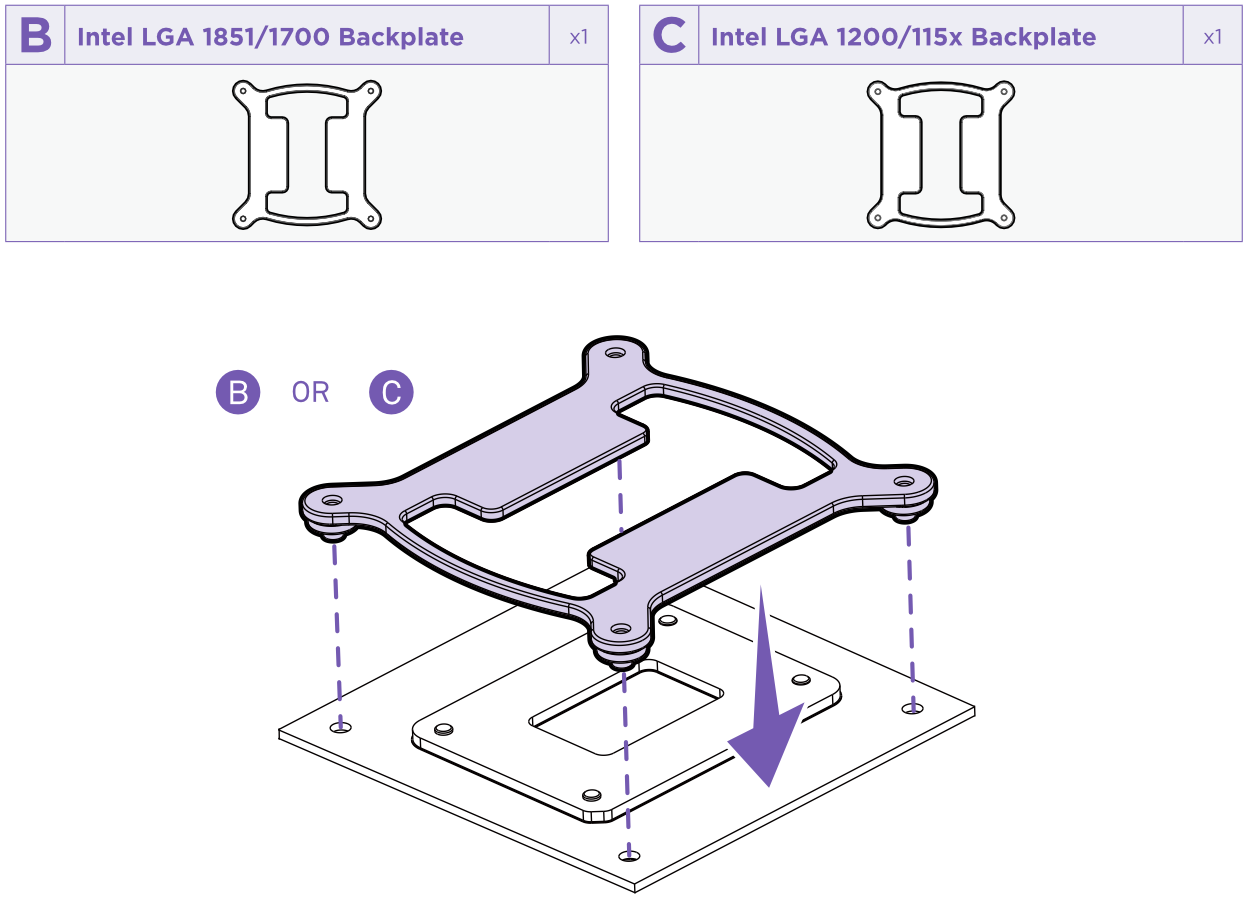

Allinea la piastra posteriore con i fori passanti sul retro della scheda madre vicino al socket.
|

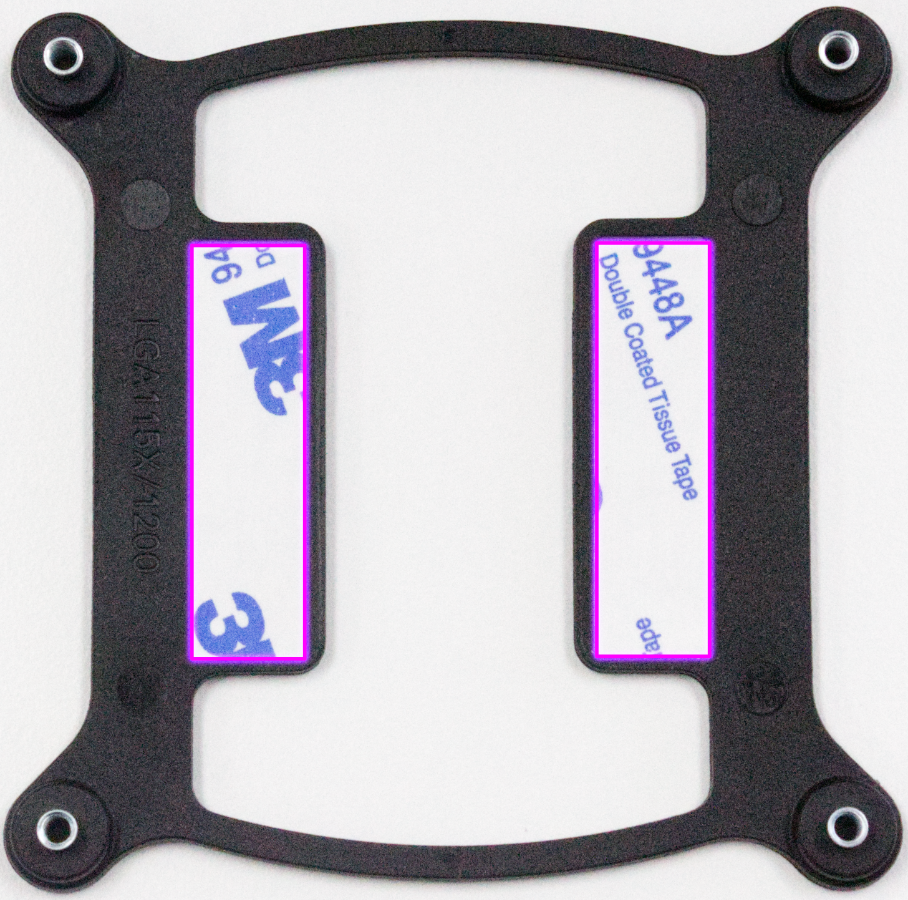

Per facilitare il processo di installazione, troverai due strisce di nastro 3M preapplicate sulla piastra posteriore stessa. Rimuovi con cura la pellicola protettiva dal nastro 3M, quindi aderisci la piastra al retro della scheda madre allineandola con i fori passanti. Questo nastro è per uso una tantum e formerà un legame forte con la scheda madre, quindi si raccomanda di verificare il posizionamento e che stai usando la piastra corretta prima di rimuovere la pellicola protettiva. |
Installazione dei Distanziali

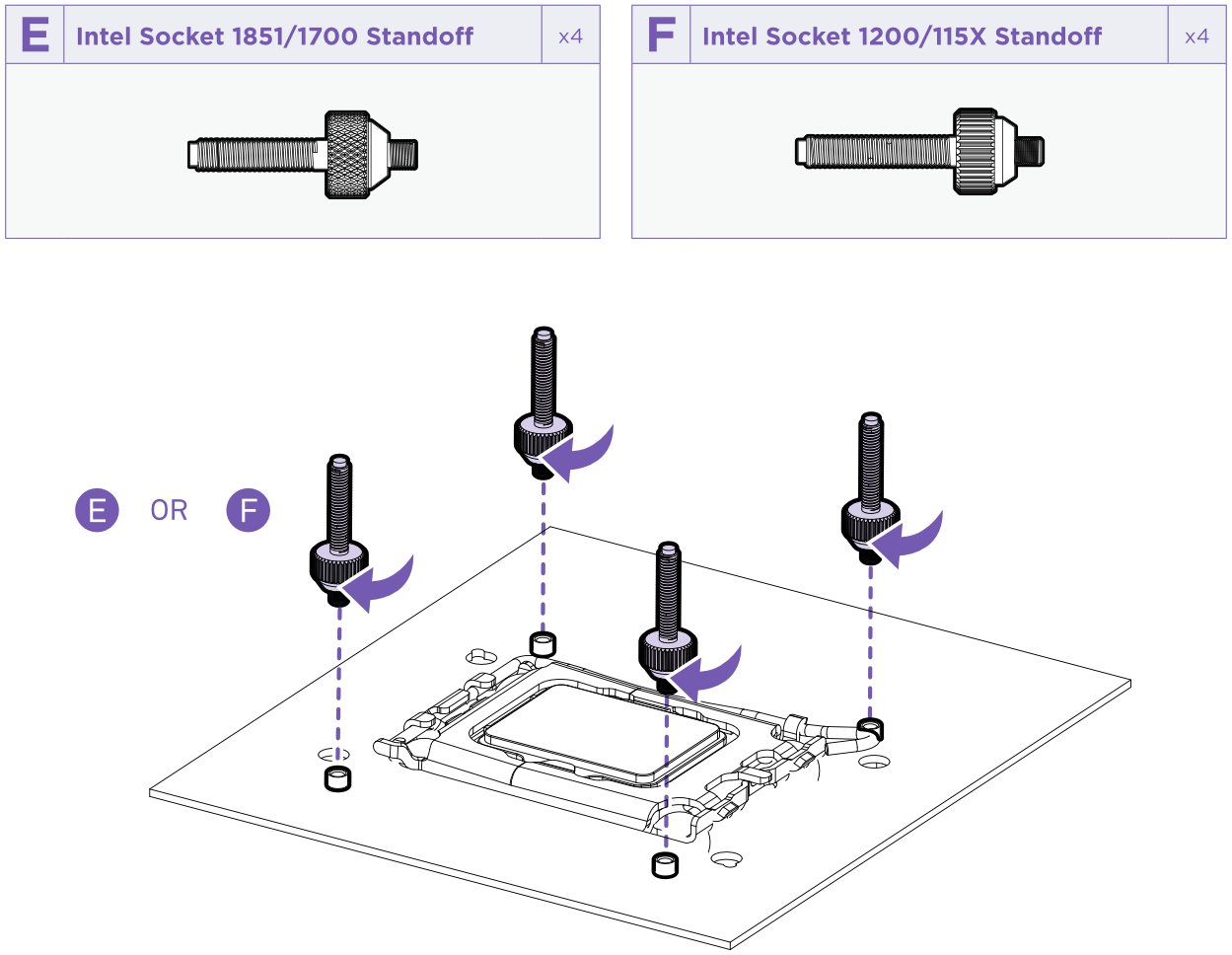

Con i fori allineati, fissa la piastra posteriore alla scheda madre avvitando il lato corto del distanziale E/F per socket Intel ai perni esposti sul lato del socket della scheda madre.
Se la tua scheda madre non è installata nel case in questa fase, completa l'installazione della scheda madre prima di continuare.
Fissaggio del Coperchio

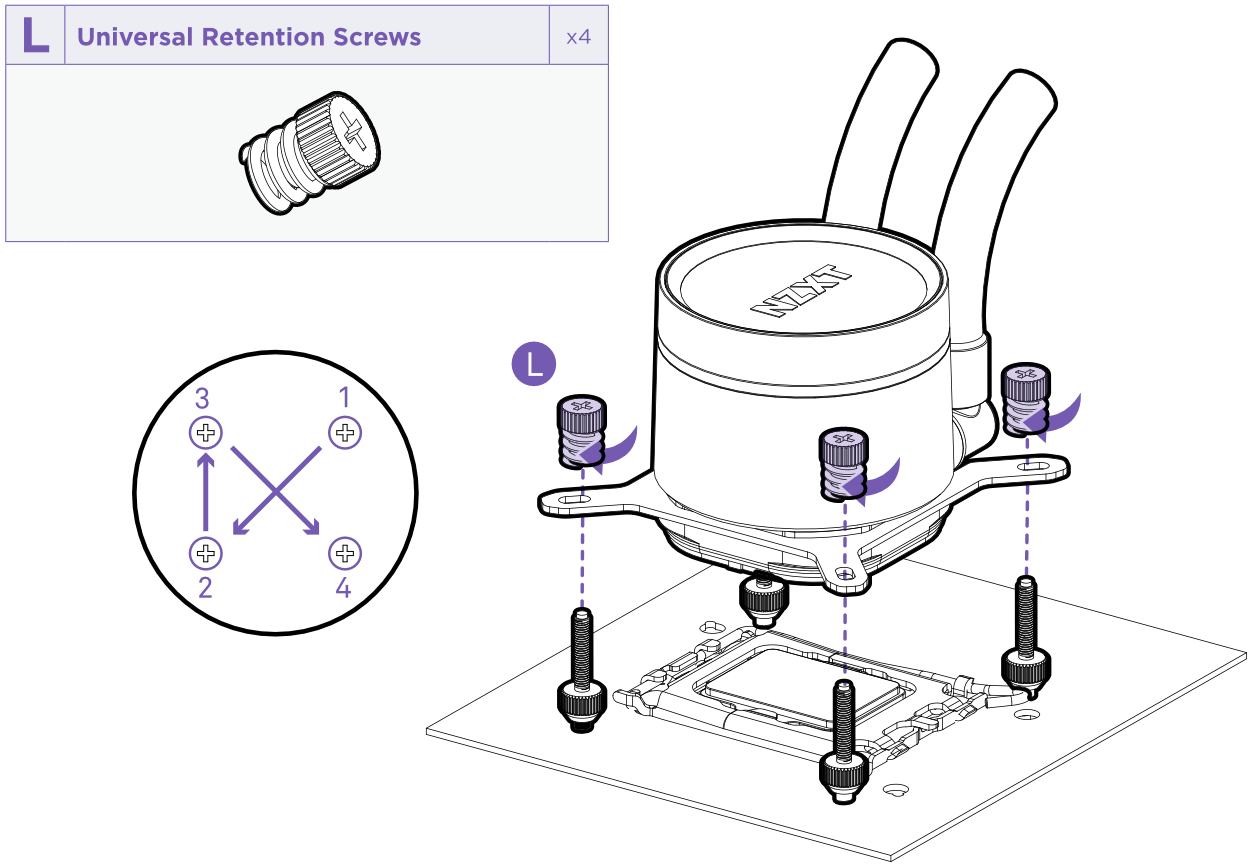

Rimuovi la copertura in plastica dal coperchio e allinealo con i quattro distanziali, mantenendo i tubi sulla destra del socket CPU. Fissa il coperchio alla scheda madre usando le quattro (4) viti di ritenzione universali L.
Inizia avvitando allentatamente tutte e quattro le viti, poi stringile seguendo un motivo a X come mostrato nell'immagine sopra.
Alimentazione della Pompa
Per alimentare la pompa, collega il connettore DC a 3 pin della pompa dal coperchio a uno dei seguenti header sulla tua scheda madre:
- AIO_PUMP
- A seconda della tua scheda madre, questo potrebbe essere chiamato anche CPU_OPT o CPU_FAN2. Per maggiori informazioni consulta il manuale utente della tua scheda madre.
- CPU_FAN
| Devo usare AIO_PUMP o CPU_FAN? |
| L'header da utilizzare dipenderà dalle opzioni disponibili sulla tua scheda madre. Se la tua scheda madre non dispone di un header AIO_PUMP o di un connettore equivalente come menzionato sopra, si consiglia di usare l'header CPU_FAN. |
Collegamento del 5V ARGB
L'illuminazione del coperchio del Kraken Core è alimentata esclusivamente da 5V Addressable RGB (ARGB), presente in molte schede madri sotto vari nomi come ADD_HEADER, JRAINBOW, D_LED, ADD_GEN2, ecc. Per maggiori informazioni consulta il manuale utente della tua scheda madre.
Collega il connettore femmina 5V dal coperchio a un header 5V ARGB disponibile sulla tua scheda madre. Se la tua scheda madre non dispone di header 5V ARGB, potresti dover utilizzare un adattatore compatibile di terze parti.
| Posso collegare il 5V ARGB a un header RGB a 12V? |
|
Non tentare di collegare l'header 5V ARGB del Kraken Core o la ventola inclusa a connettori RGB a 12V o UART! Questo può causare danni permanenti al tuo PC e/o al Kraken. I danni causati da un'installazione impropria del Kraken non sono coperti dalla garanzia. |
|
