Per l’installazione con socket Intel, consulta la guida qui.

Installare il Kraken Core è un processo facile e abbastanza semplice, senza necessità di cavi di breakout aggiuntivi, connessioni USB o controller dedicati. Questa guida coprirà l’installazione del Kraken Core con i seguenti socket AMD:

• AMD AM5
• AMD AM4

Il Kraken Core non è ufficialmente compatibile con altri socket AMD (es. AM3, FM2, TR4, ecc.).

Quale hardware mi serve?

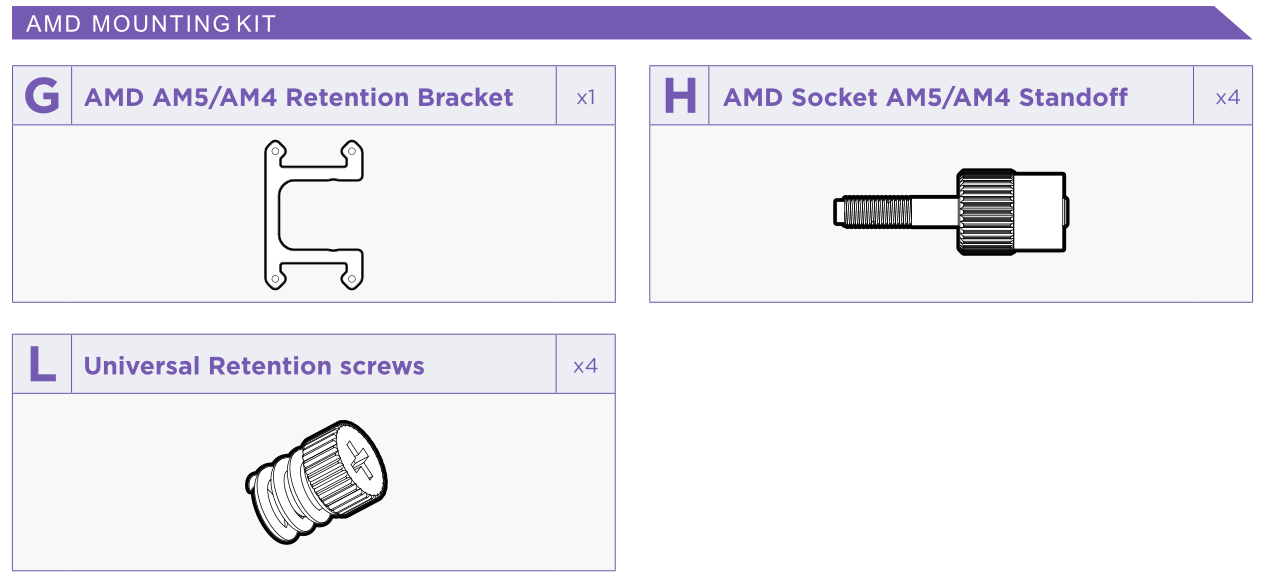

Per questo passaggio della guida avrai bisogno del seguente hardware dalla busta degli accessori:

• G Staffa di ritenzione AMD AM5/AM4
• H Distanziali Socket AMD AM5/AM4
• L Viti universali di ritenzione

Installazione dei distanziali

Questo passaggio è meglio eseguirlo prima di installare la scheda madre nel case, tuttavia molti case includono un ampio ritaglio per facilitare l’accesso al retro della scheda madre.

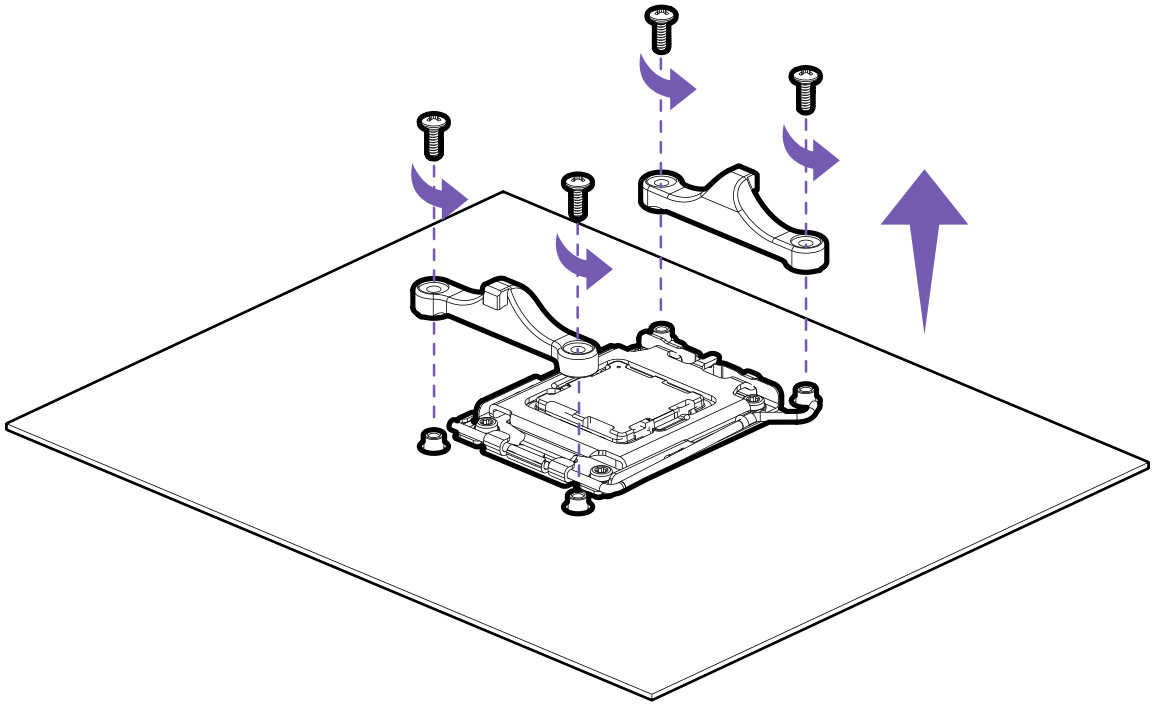

Rimuovi le clip di montaggio AMD originali dalla scheda madre svitando le quattro viti che le fissano. Se hai una scheda madre AM4, è consigliato rimuovere una staffa alla volta, installando i relativi distanziali dal passaggio successivo per evitare che la piastra posteriore cada dalla scheda madre.

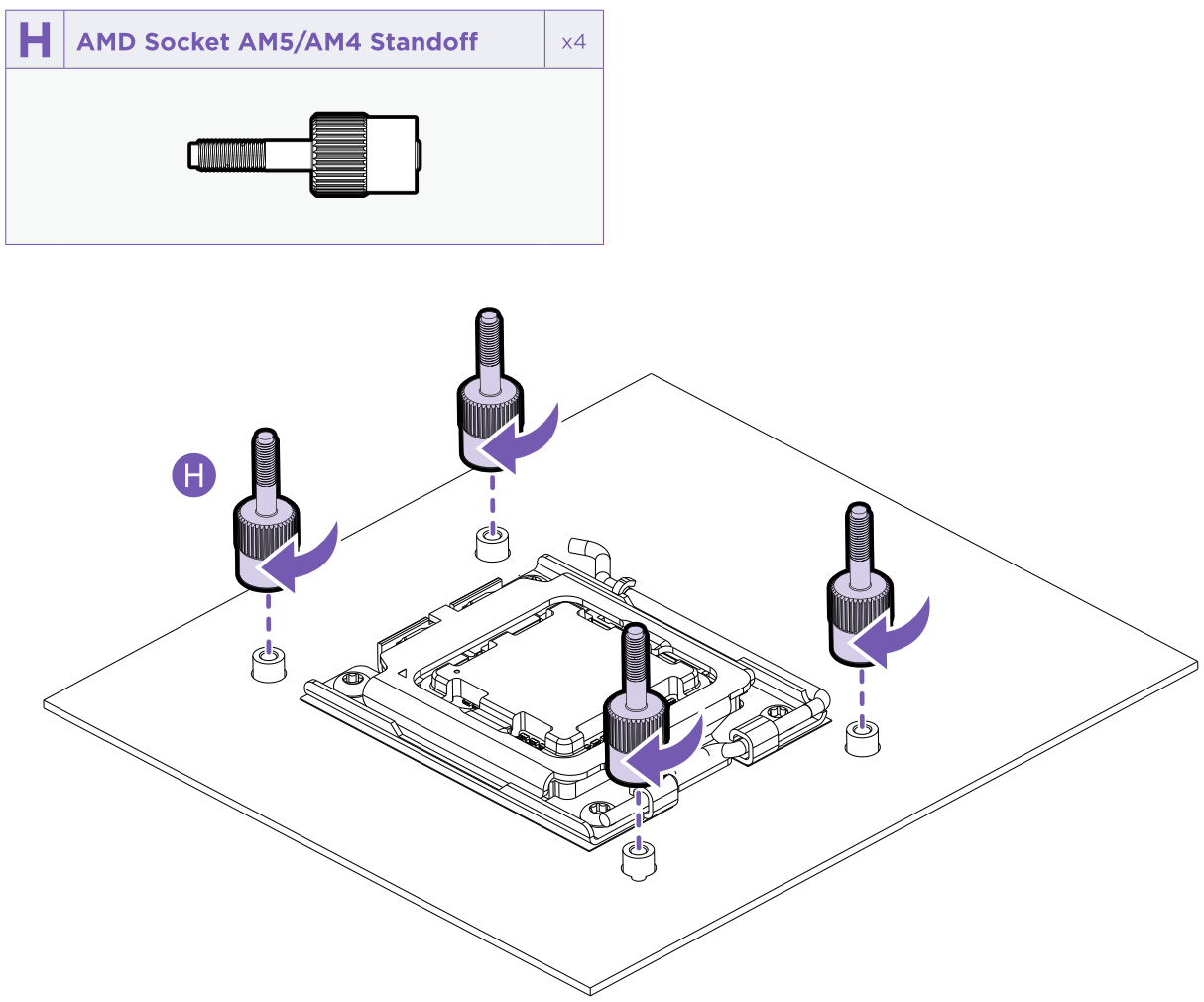

Con la clip di montaggio rimossa, avvita i distanziali H Socket AMD AM5/AM4 ai perni esposti precedentemente utilizzati dalle clip di montaggio.

Se la scheda madre non è installata nel case a questo punto, completa l’installazione della scheda madre prima di continuare.

Sostituzione della staffa di ritenzione

Dovrai sostituire la staffa di ritenzione D Intel preinstallata prima di fissare il coperchio alla scheda madre.

Rimuovi la copertura in plastica dal coperchio, quindi tira la staffa lontano dai tubi sul coperchio.

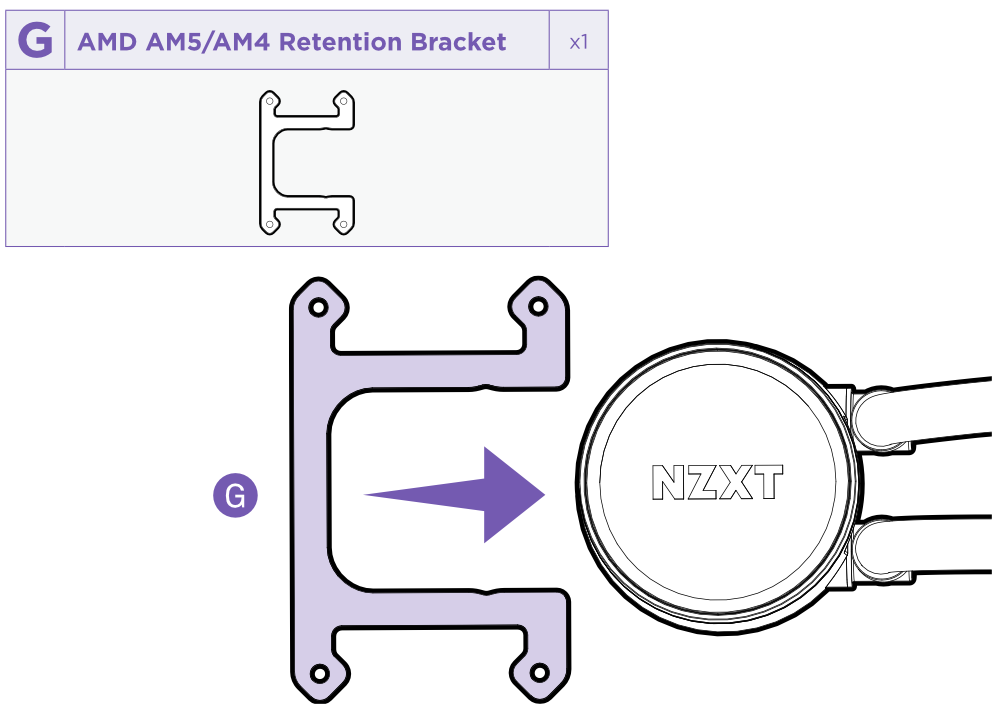

Con la staffa Intel rimossa, fissa la staffa di ritenzione G AMD AM5/AM4 allineandola con le fessure sul lato del coperchio e premendola verso i tubi.

Fissaggio del coperchio

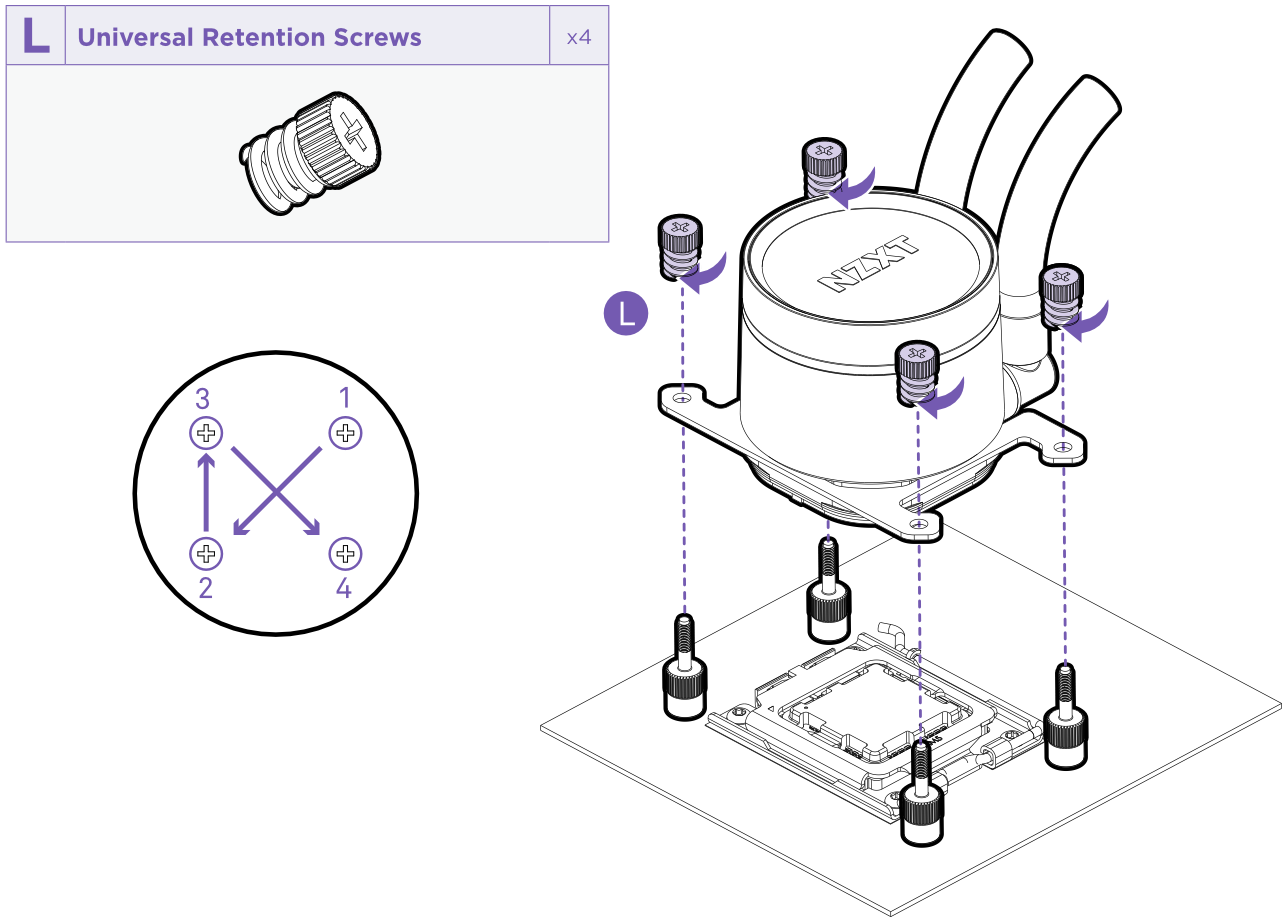

Allinea il coperchio della pompa con i quattro distanziali, mantenendo i tubi a destra del socket CPU. Fissa il coperchio alla scheda madre utilizzando le quattro (4) viti universali L.

Inizia fissando allentate tutte e quattro le viti, quindi stringile seguendo un pattern a X come mostrato nell’immagine sopra.

Alimentazione della pompa

Per alimentare la pompa, collega il connettore DC a 3 pin della pompa dal coperchio a uno dei seguenti header sulla tua scheda madre:

• AIO_PUMP
  • A seconda della tua scheda madre, questo potrebbe essere chiamato anche CPU_OPT o CPU_FAN2. Per maggiori informazioni consulta il manuale della tua scheda madre.
• CPU_FAN

Collegamento del 5V ARGB

L’illuminazione del coperchio del Kraken Core è alimentata esclusivamente da 5V Addressable RGB (ARGB), presente su molte schede madri sotto vari nomi come ADD_HEADER, JRAINBOW, D_LED, ADD_GEN2, ecc. Per maggiori informazioni consulta il manuale della tua scheda madre.

Collega il connettore femmina 5V dal coperchio a un header 5V ARGB disponibile sulla tua scheda madre. Se la tua scheda madre non dispone di header 5V ARGB, potresti dover utilizzare un adattatore di terze parti compatibile.
