Con la tapa de la bomba montada en el paso anterior, esta parte se centrará en instalar el radiador y el ventilador.

¿Qué hardware necesito?

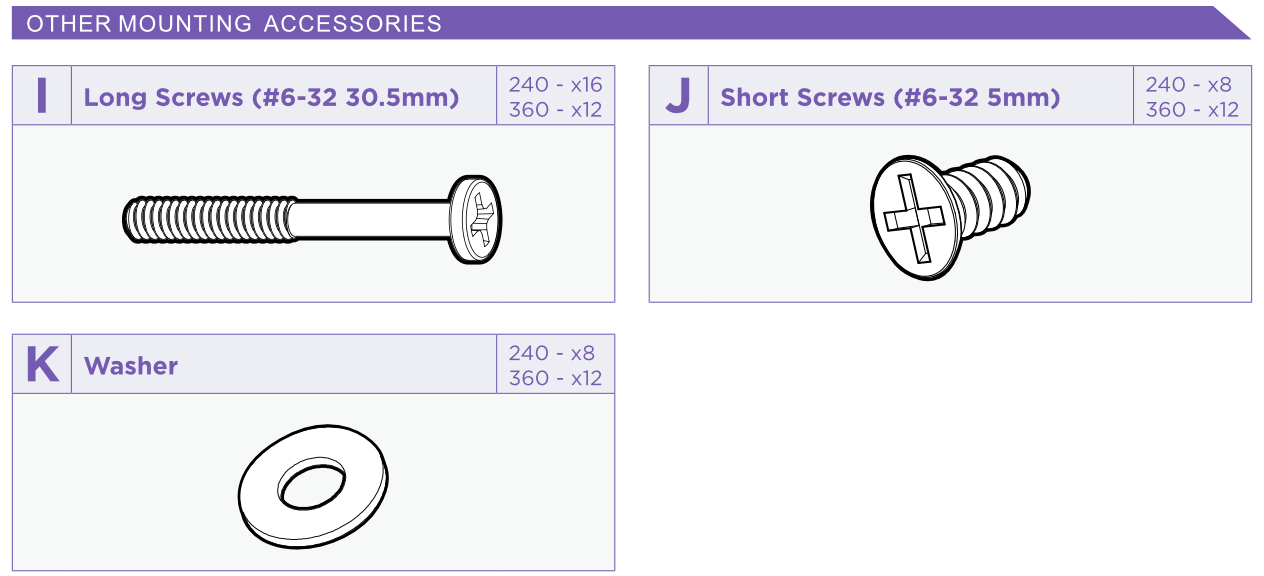

Para este paso de la guía necesitarás el siguiente hardware de la bolsa de accesorios:

Para la mayoría de las instalaciones solo necesitarás lo siguiente:

* Se proporcionan tornillos largos adicionales I para usar el Kraken con ventiladores individuales alternativos. El Kraken Core 240 incluirá tornillos largos adicionales I para configuraciones push-pull.

Montaje del ventilador y radiador

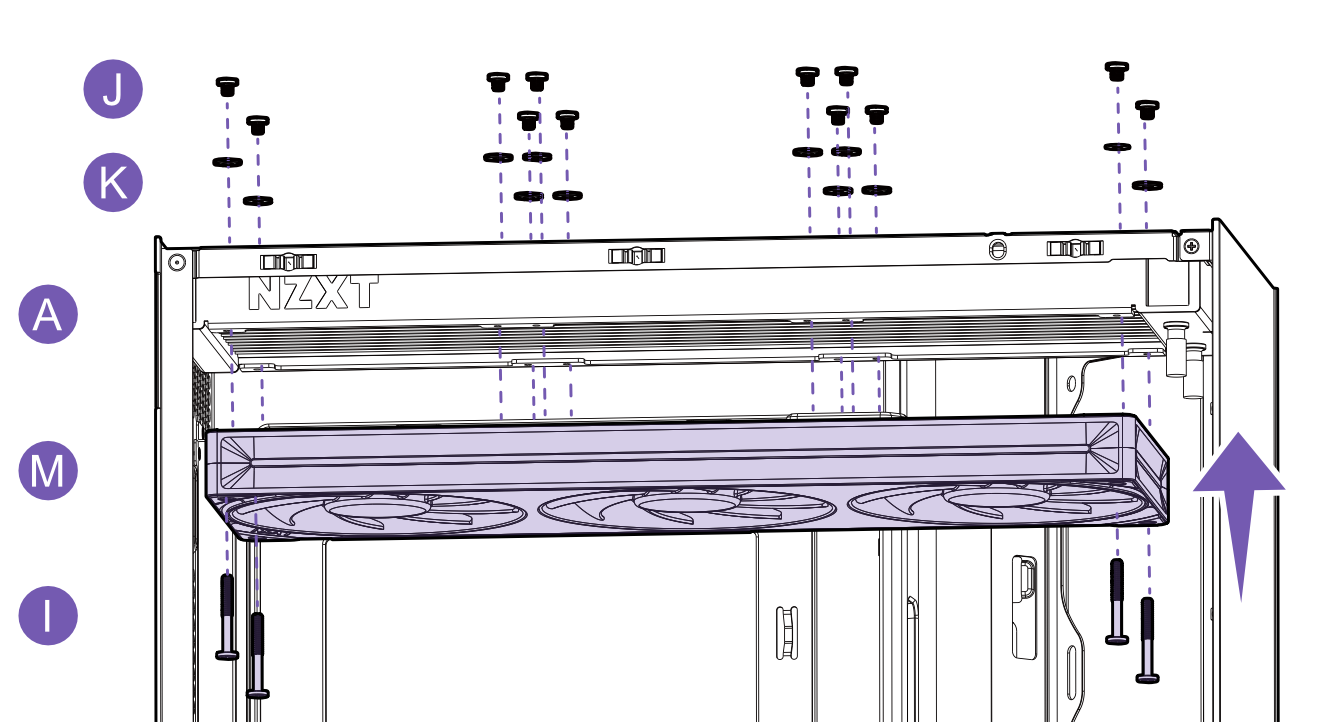

Montaje superior

Para este ejemplo, montaremos el Kraken Core 360 en el H6 Flow (2023).

Al montar el radiador en la parte superior, recomendamos montar el/los ventilador(es) en el radiador antes de instalar el radiador en la caja. En un montaje superior queremos extraer el aire a través del radiador y fuera de la caja usando una configuración Push. Coloca el lado de salida del/los ventilador(es) contra el radiador, luego asegura el/los ventilador(es) usando los tornillos largos I.

Para los ventiladores NZXT incluidos con el Kraken Core, el lado de salida será el lado cerrado con las aspas del motor expuestas.

Con el/los ventilador(es) montado(s), fija el radiador a la caja insertando los tornillos pequeños J a través de las arandelas K y atornillándolos en el radiador.

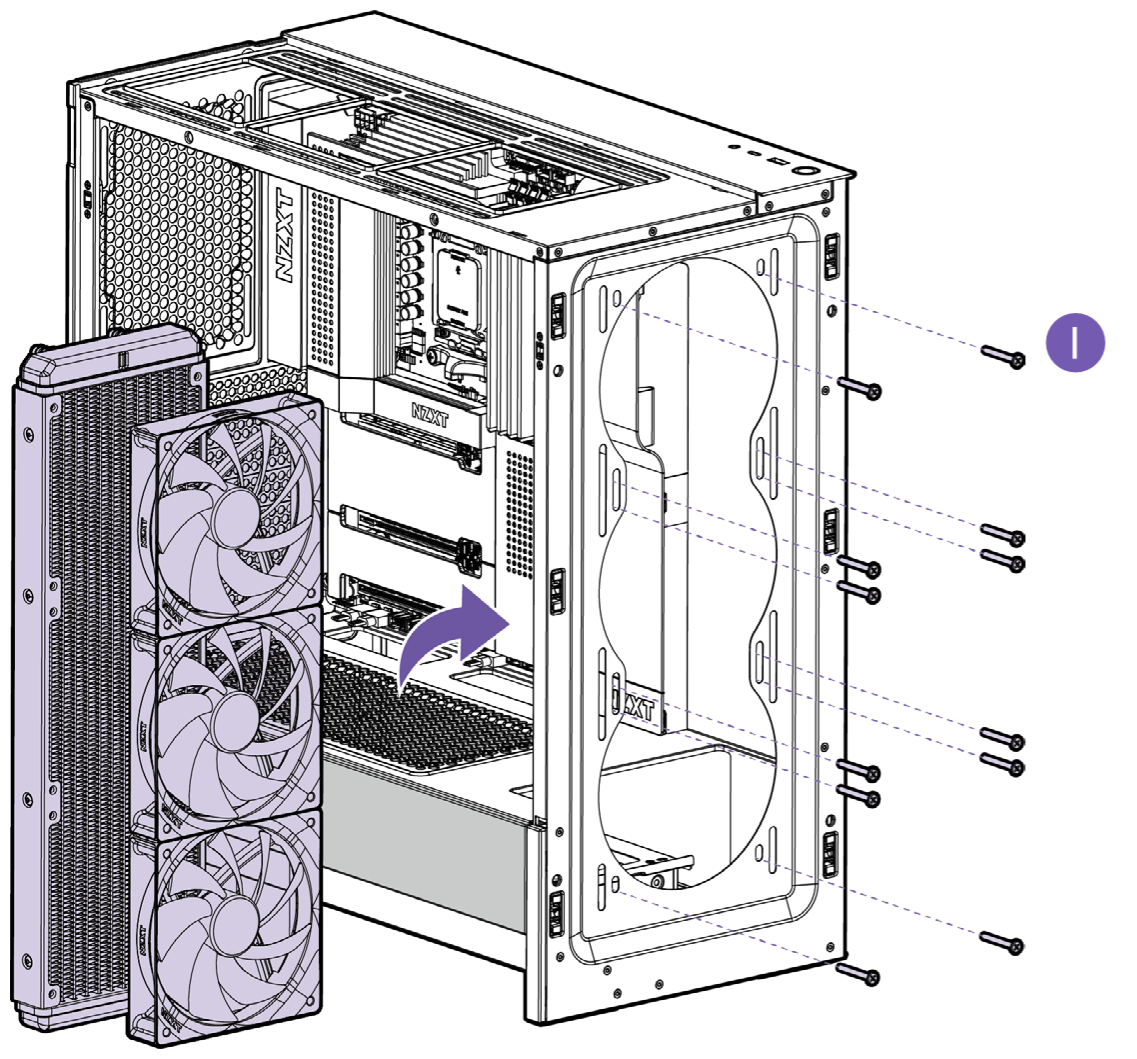

Montaje frontal

Para este ejemplo montaremos el Kraken Core 360 en el H5 Flow (2024).

El diagrama anterior muestra un radiador genérico de 360 mm en el H5 Flow (2024). Para los ventiladores incluidos, solo son necesarios 4 tornillos largos I.

Al montar el radiador en la parte frontal, se recomienda montar los ventiladores entre el interior de la caja y el radiador como se muestra arriba. Algunas cajas pueden incluir un soporte de montaje removible que se coloca entre los ventiladores y el radiador, lo que puede facilitar el proceso de instalación. Para más información, consulta el manual de usuario de tu caja de PC.

Fija el radiador a la caja insertando los tornillos largos I en los orificios de montaje de la caja, atravesando los ventiladores y atornillando los ventiladores al radiador. Si los orificios de montaje de tu caja son más anchos que la cabeza de los tornillos, pásalos a través de una arandela K antes de insertarlos en la caja.

Alimentación de los ventiladores

Para alimentar los ventiladores, conecta el conector PWM de ventilador de 4 pines del/los ventilador(es) a uno de los siguientes encabezados en tu placa base:

• CPU_FAN
• SYS_FAN
  • Dependiendo de tu placa base, este también puede llamarse CHA_FAN. Para más información consulta el manual de usuario de tu placa base.

Conexión del ARGB de 5V

Esta parte de la guía solo se aplica a los siguientes modelos de ventiladores:

• F240 RGB Core (EV-B) (incluido con Kraken Core 240 RGB)
• F360 RGB Core (EV-B) (incluido con Kraken Core 360 RGB)

Al igual que la tapa de la bomba, los ventiladores incluidos con los modelos Kraken Core mencionados se alimentan exclusivamente por ARGB direccionable de 5V, que se encuentra en muchas placas base bajo varios nombres como ADD_HEADER, JRAINBOW, D_LED, ADD_GEN2, etc. Para más información consulta el manual de usuario de tu placa base.

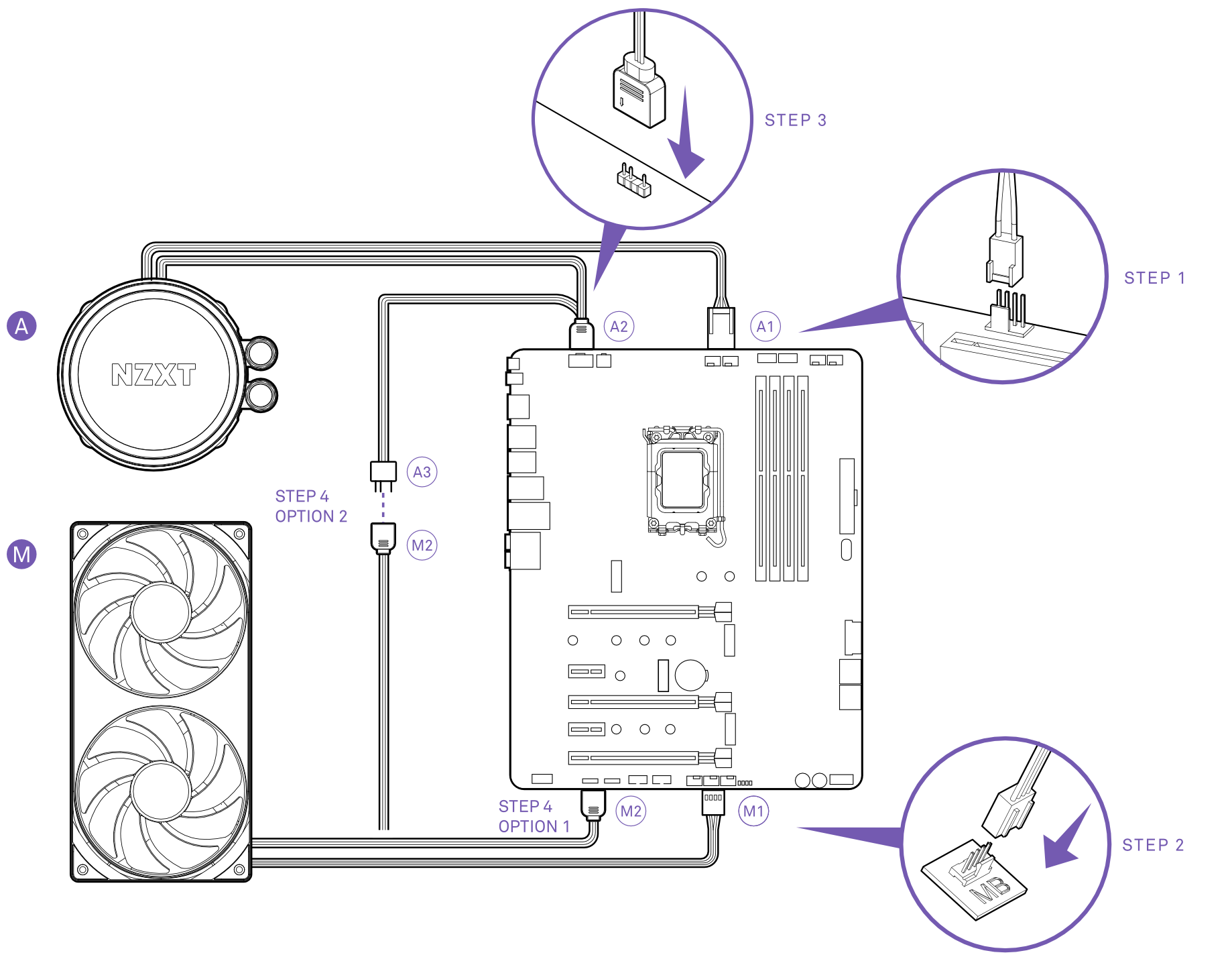

Al conectar el ARGB de 5V del ventilador, tendrás dos opciones desde el primer momento dependiendo de cómo prefieras controlar la iluminación de tu sistema:

Opción 1 - Conexión independiente

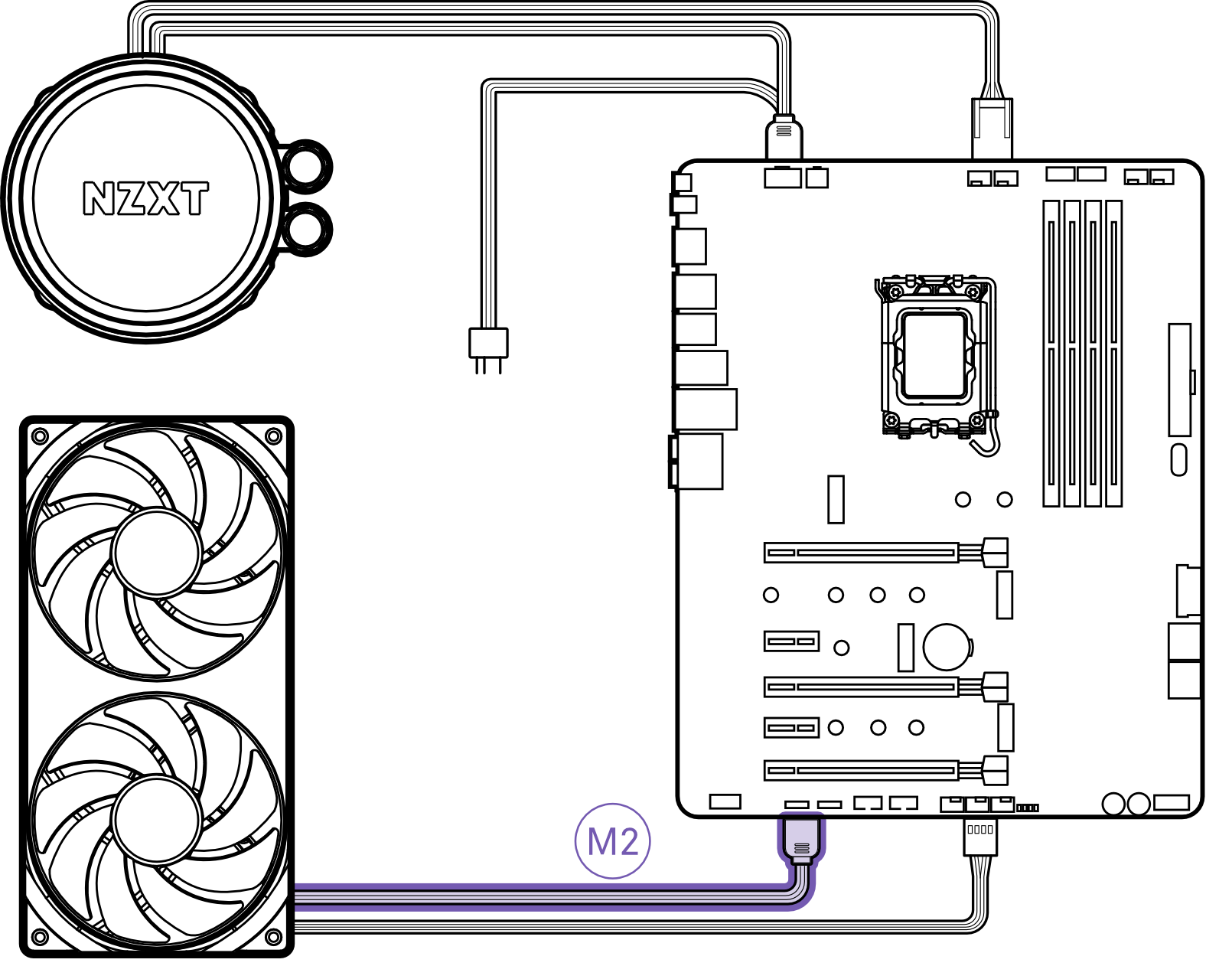

Conecta el conector hembra de 5V del ventilador directamente a un encabezado ARGB de 5V en la placa base.

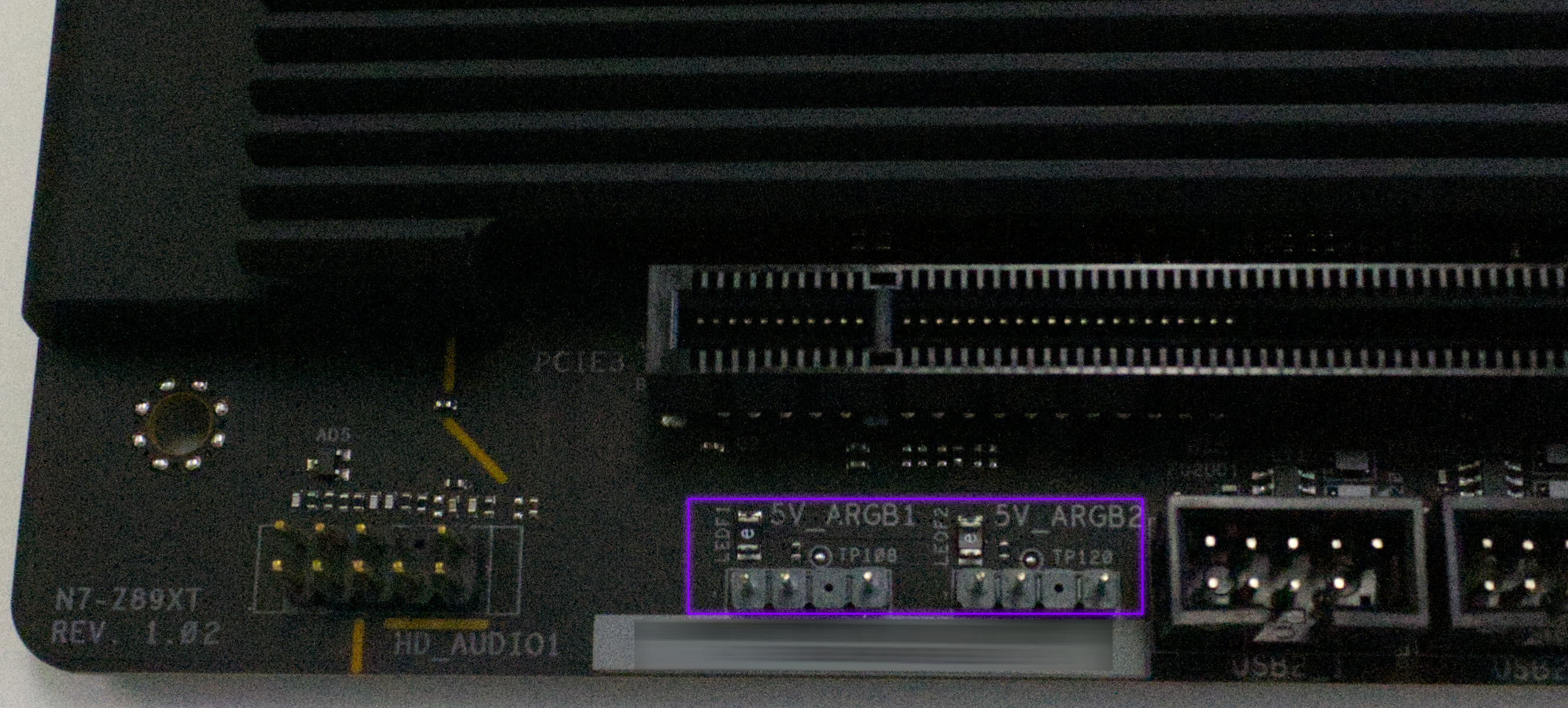

Como se mencionó anteriormente, los encabezados ARGB de 5V pueden tener muchos nombres diferentes dependiendo del modelo de tu placa base. Para más información, consulta el manual de usuario de tu placa base.

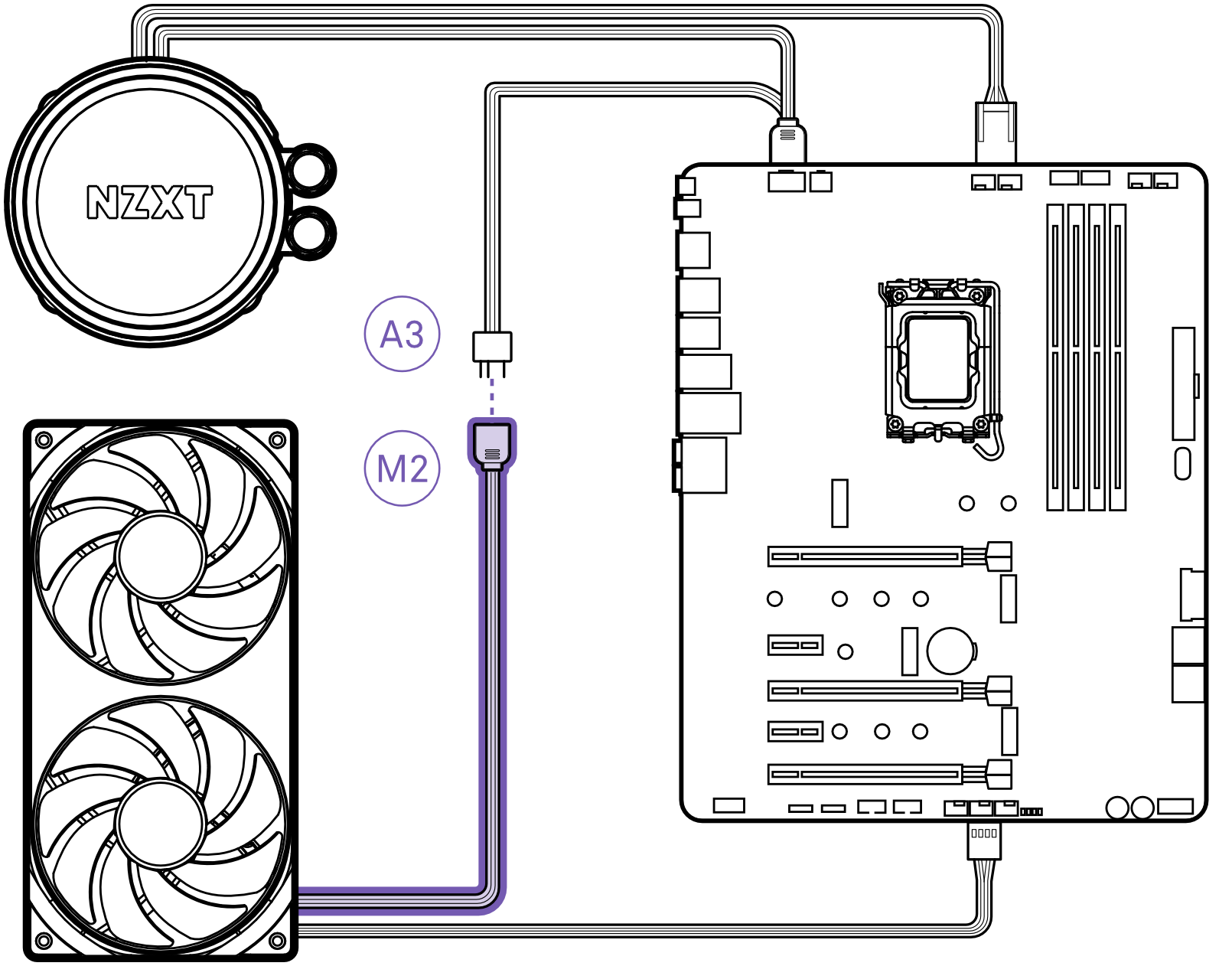

Opción 2 - En cadena desde la tapa

Quita la cubierta de plástico del conector macho de 5V en el cable de la tapa de la bomba, luego conecta el conector hembra de 5V del ventilador incluido al conector macho de 5V.
