Kraken Core RGB (2025) |
Para la instalación con sockets AMD, consulta la guía aquí.
La instalación del Kraken Core es un proceso sencillo y bastante directo, sin necesidad de cables adicionales, conexiones USB o controladores dedicados. Esta guía cubrirá la instalación del Kraken Core con los siguientes sockets Intel:
- Intel 1851 & 1700
- Intel 1200 & 115x
El Kraken Core no es oficialmente compatible con otros sockets Intel (por ejemplo, Socket 2066, 2011, etc.)
¿Qué hardware necesito?

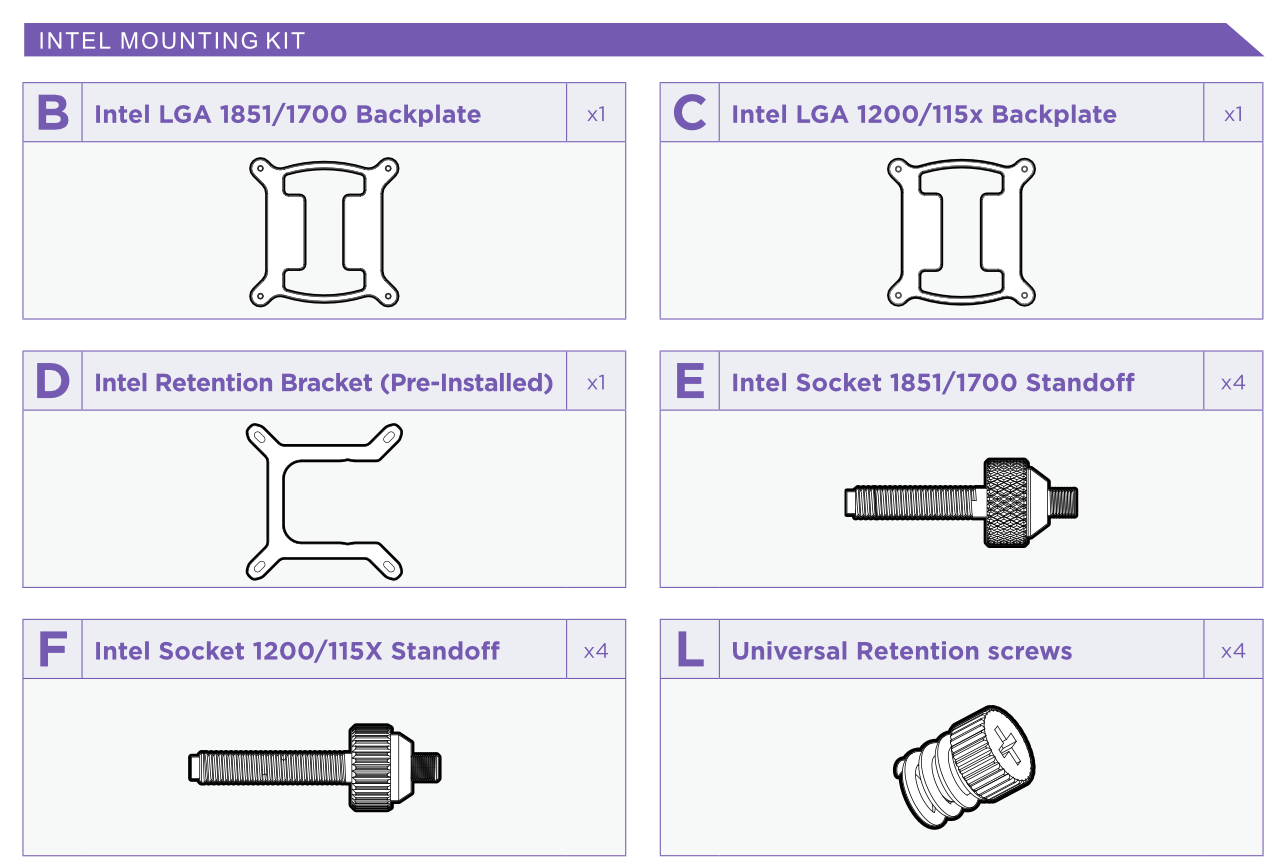

Para este paso de la guía necesitarás el siguiente hardware de la bolsa de accesorios:
| Placa trasera Intel | Separadores Intel |
|
|
| |
Instalación de la placa trasera
Este paso es mejor realizarlo antes de instalar la placa base en la caja, aunque muchas cajas incluyen un recorte generoso para facilitar el acceso a la parte trasera de la placa base.

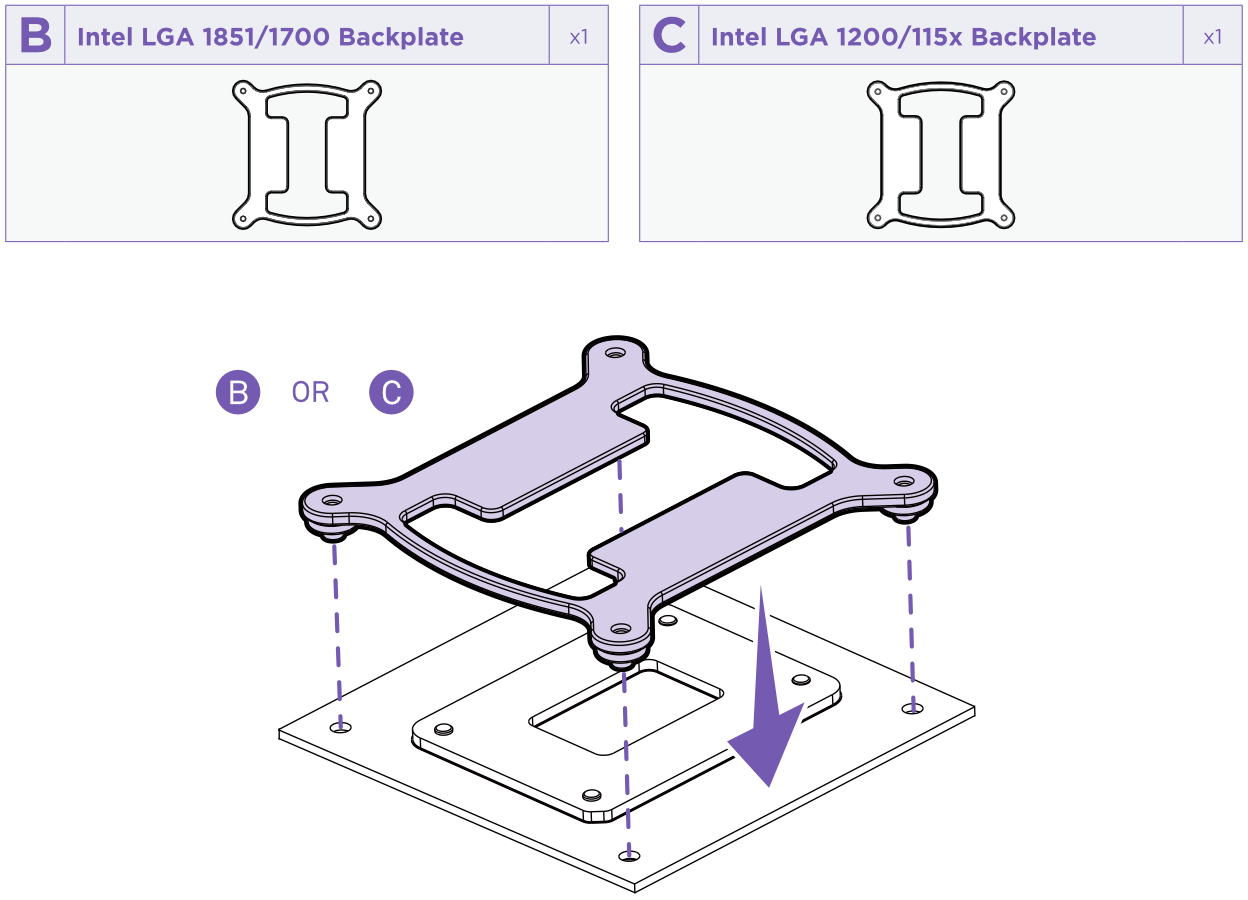

Alinea la placa trasera con los orificios pasantes en la parte trasera de la placa base cerca del socket.
|

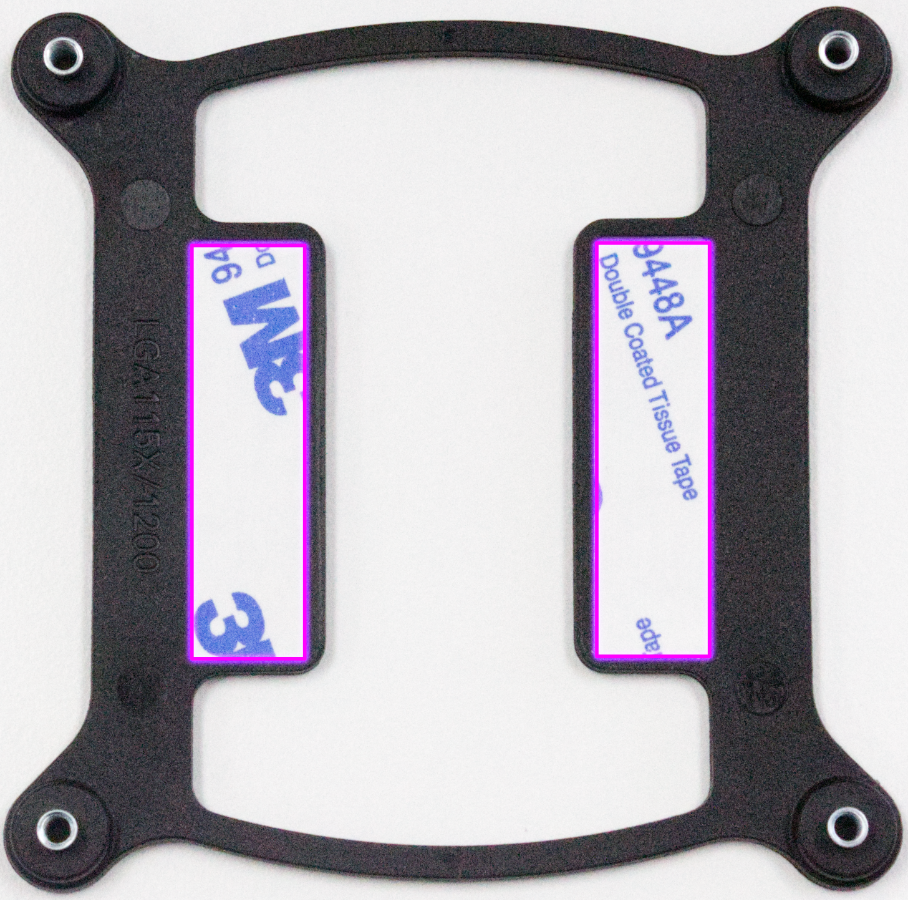

Para facilitar el proceso de instalación, encontrarás dos tiras de cinta 3M preaplicadas en la propia placa trasera. Con cuidado despega la protección de la cinta 3M y luego adhiere la placa a la parte trasera de la placa base alineándola con los orificios pasantes. Esta cinta es de uso único y formará una unión fuerte con la placa base, por lo que se recomienda verificar el ajuste y que estés usando la placa correcta antes de despegar la protección. |
Instalación de los separadores

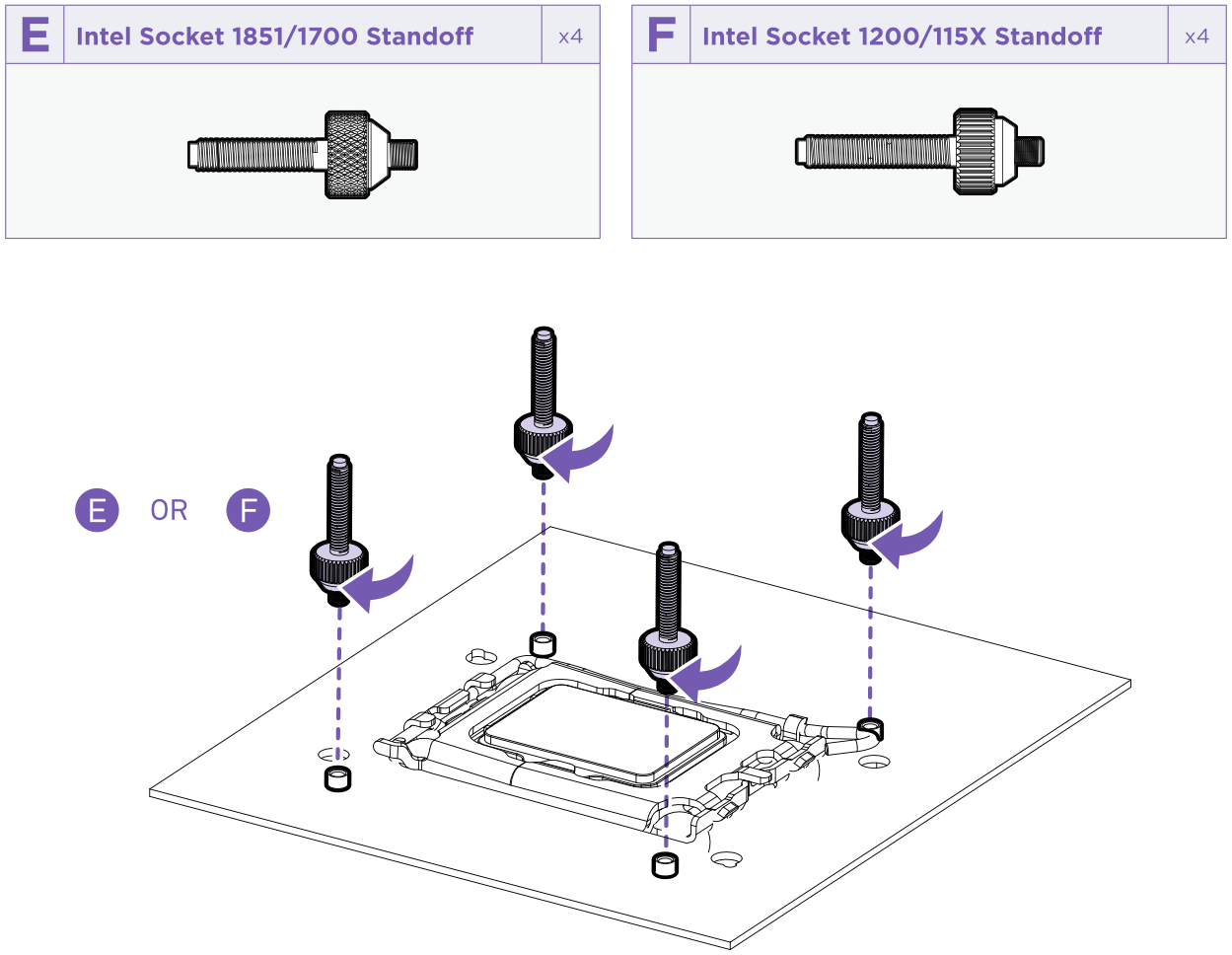

Con los orificios alineados, asegura la placa trasera a la placa base atornillando el lado corto del separador Intel Socket E/F a los postes expuestos en el lado del socket de la placa base.
Si tu placa base no está instalada en la caja en esta etapa, termina de instalarla antes de continuar.
Fijación de la tapa

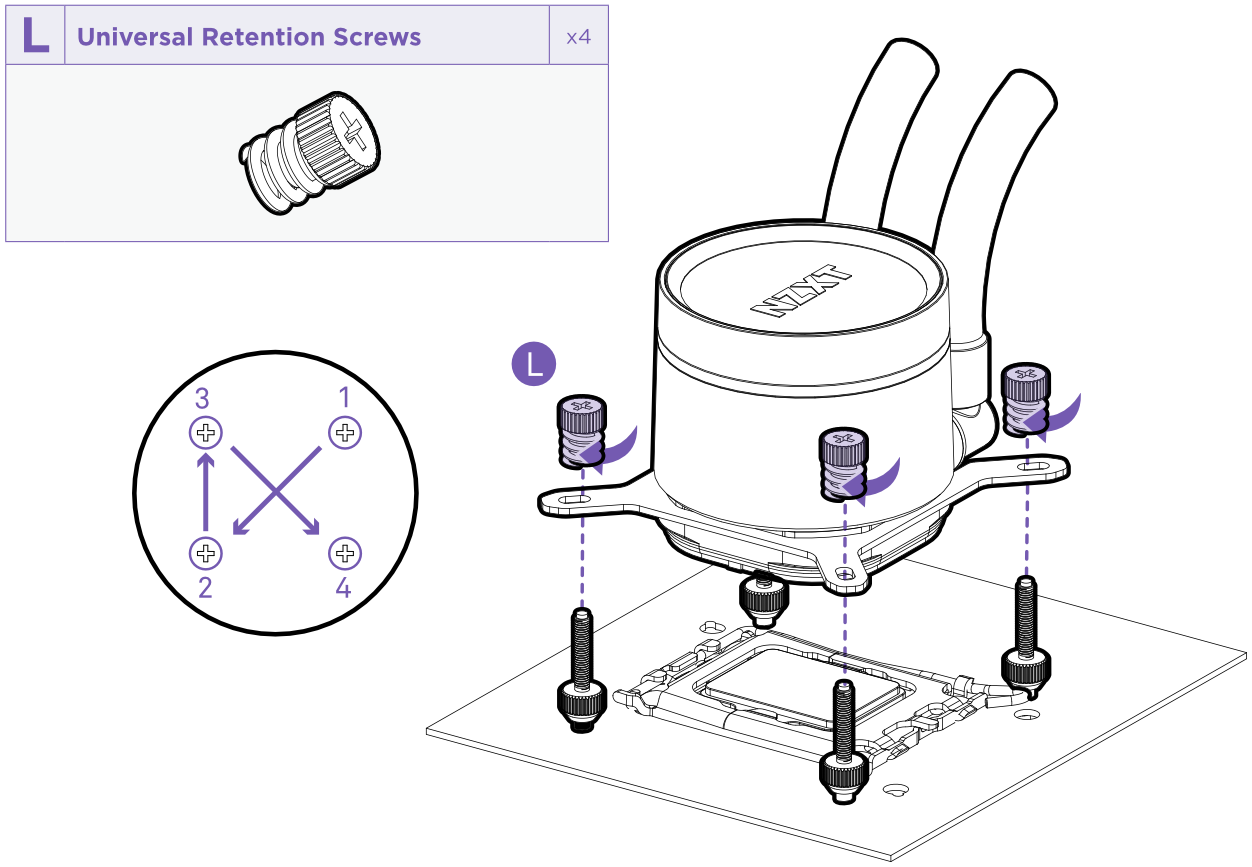

Retira la cubierta de plástico de la tapa y alinéala con los cuatro separadores, manteniendo los tubos a la derecha del socket de la CPU. Asegura la tapa a la placa base usando los cuatro (4) tornillos universales de retención L.
Comienza asegurando todos los tornillos ligeramente, luego aprieta los tornillos en un patrón en X como se muestra en la imagen superior.
Alimentación de la bomba
Para alimentar la bomba, conecta el conector DC de 3 pines de la bomba de la tapa a uno de los siguientes conectores en tu placa base:
- AIO_PUMP
- Dependiendo de tu placa base, esto también puede llamarse CPU_OPT o CPU_FAN2. Para más información consulta el manual de usuario de tu placa base.
- CPU_FAN
| ¿Debo usar AIO_PUMP o CPU_FAN? |
| El conector que debes usar dependerá de las opciones disponibles en tu placa base. Si tu placa base no tiene un conector AIO_PUMP o un conector equivalente como se mencionó anteriormente, se recomienda usar el conector CPU_FAN. |
Conexión del ARGB de 5V
La iluminación de la tapa del Kraken Core se alimenta exclusivamente mediante ARGB direccionable de 5V, que se encuentra en muchas placas base bajo diversos nombres como ADD_HEADER, JRAINBOW, D_LED, ADD_GEN2, etc. Para más información consulta el manual de usuario de tu placa base.
Conecta el conector hembra de 5V de la tapa a un conector ARGB de 5V disponible en tu placa base. Si tu placa base no cuenta con conectores ARGB de 5V, puede que necesites usar un adaptador compatible de terceros.
| ¿Puedo conectar el ARGB de 5V a un conector RGB de 12V? |
|
¡No intentes conectar el conector ARGB de 5V del Kraken Core o su ventilador incluido a conectores RGB de 12V o UART! Esto puede causar daños permanentes a tu PC y/o al Kraken. Los daños causados por una instalación incorrecta del Kraken no están cubiertos por la garantía. |
|
