Para la instalación con sockets Intel, consulta la guía aquí.

La instalación del Kraken Core es un proceso fácil y bastante sencillo, sin necesidad de cables adicionales, conexiones USB o controladores dedicados.  Esta guía cubrirá la instalación del Kraken Core con los siguientes sockets AMD:

• AMD AM5
• AMD AM4

El Kraken Core no es oficialmente compatible con ningún otro socket AMD (por ejemplo, AM3, FM2, TR4, etc.).

¿Qué hardware necesito?

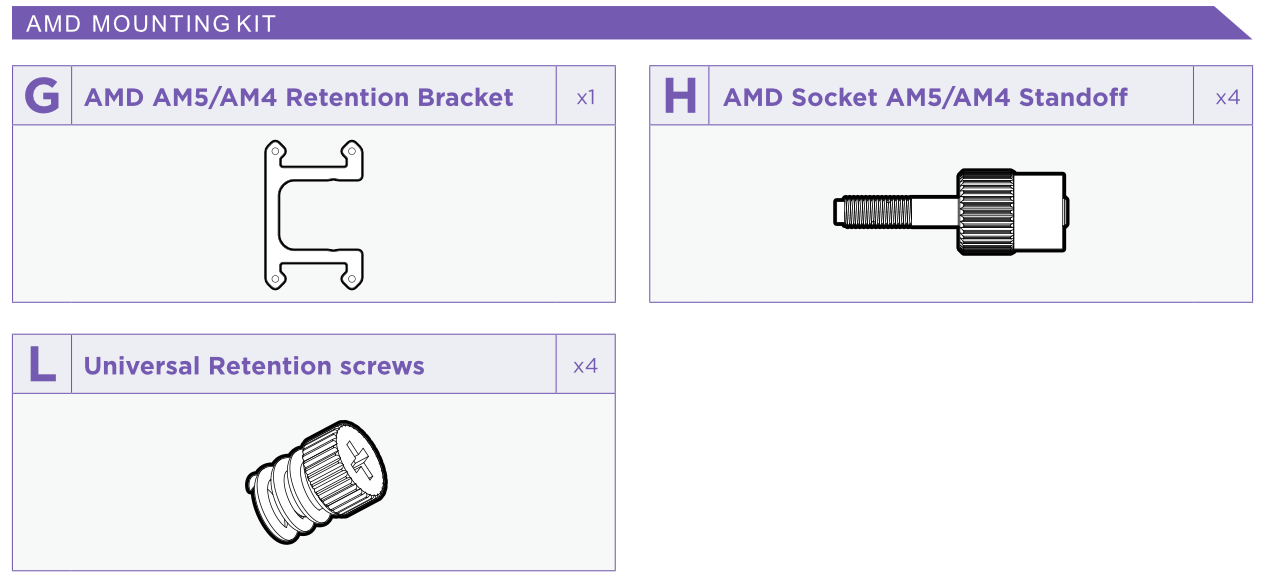

Para este paso de la guía necesitarás el siguiente hardware del paquete de accesorios:

• G Soporte de retención AMD AM5/AM4
• H Separador para socket AMD AM5/AM4
• L Tornillos universales de retención

Instalación de los separadores

Este paso es mejor realizarlo antes de instalar la placa base en la caja, aunque muchas cajas incluyen un recorte generoso para facilitar el acceso a la parte trasera de la placa base.

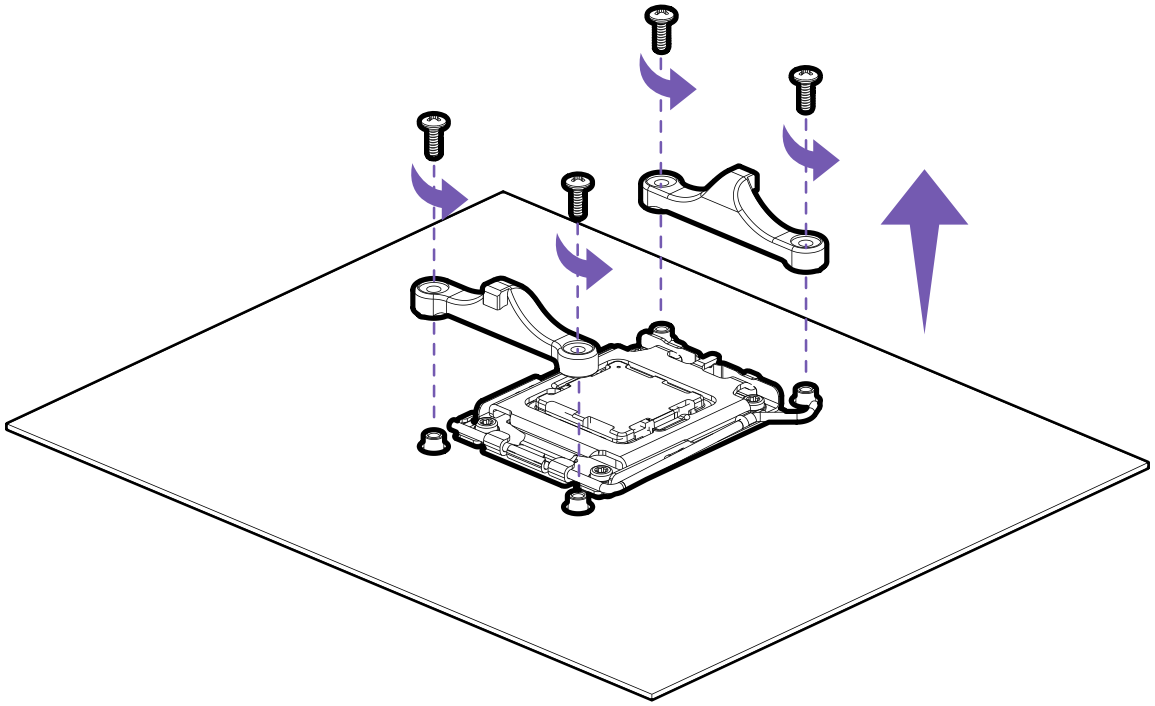

Retira los clips de montaje de AMD de serie de la placa base desenroscando los cuatro tornillos que los aseguran.  Si tienes una placa base AM4, se recomienda retirar un soporte a la vez, instalando sus separadores del siguiente paso para evitar que la placa trasera se caiga de la placa base.

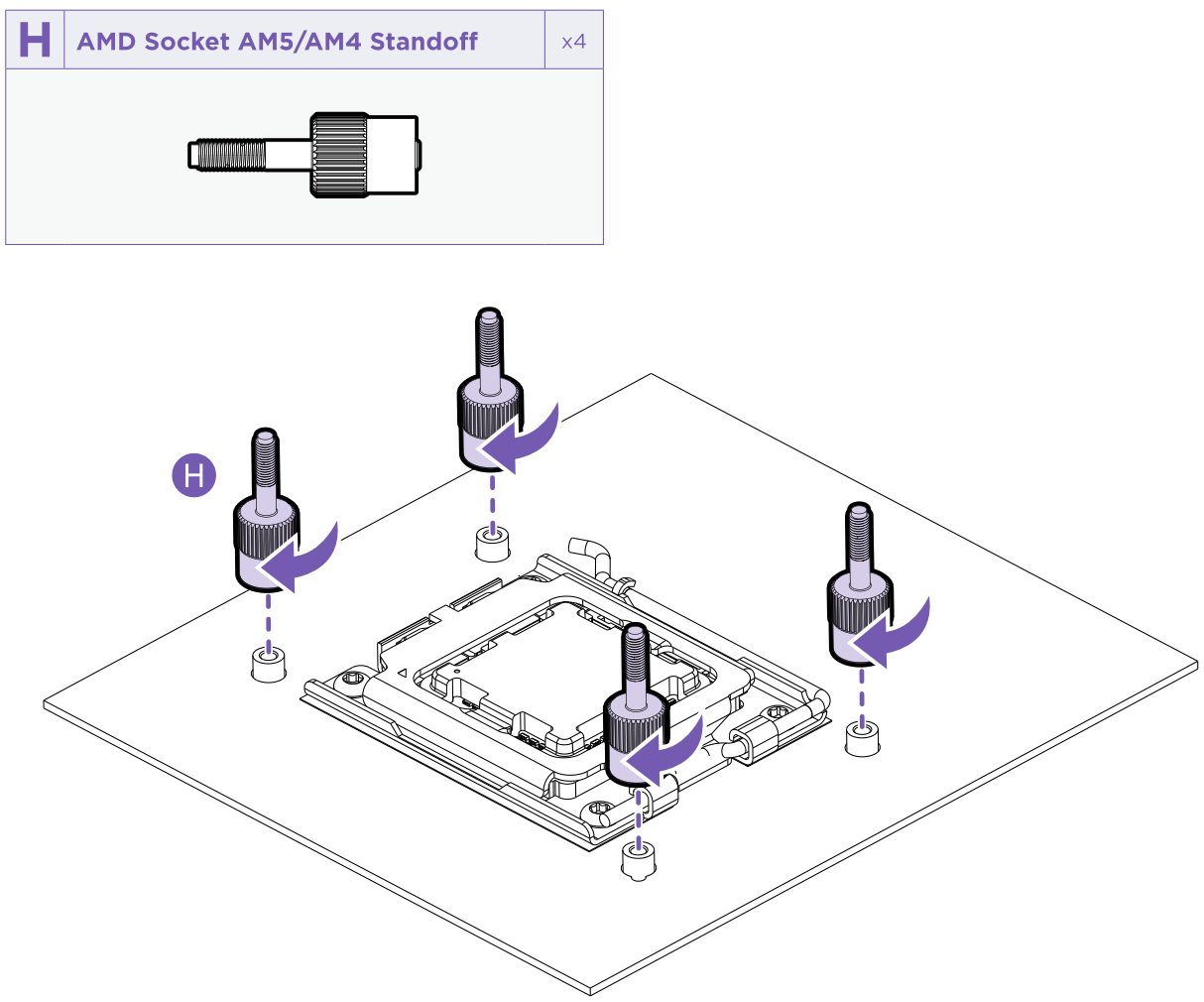

Con el clip de montaje retirado, atornilla los H Separadores para socket AMD AM5/AM4 a los postes expuestos que antes usaban los clips de montaje.

Si la placa base no está instalada en la caja en esta etapa, termina de instalarla antes de continuar.

Reemplazo del soporte de retención

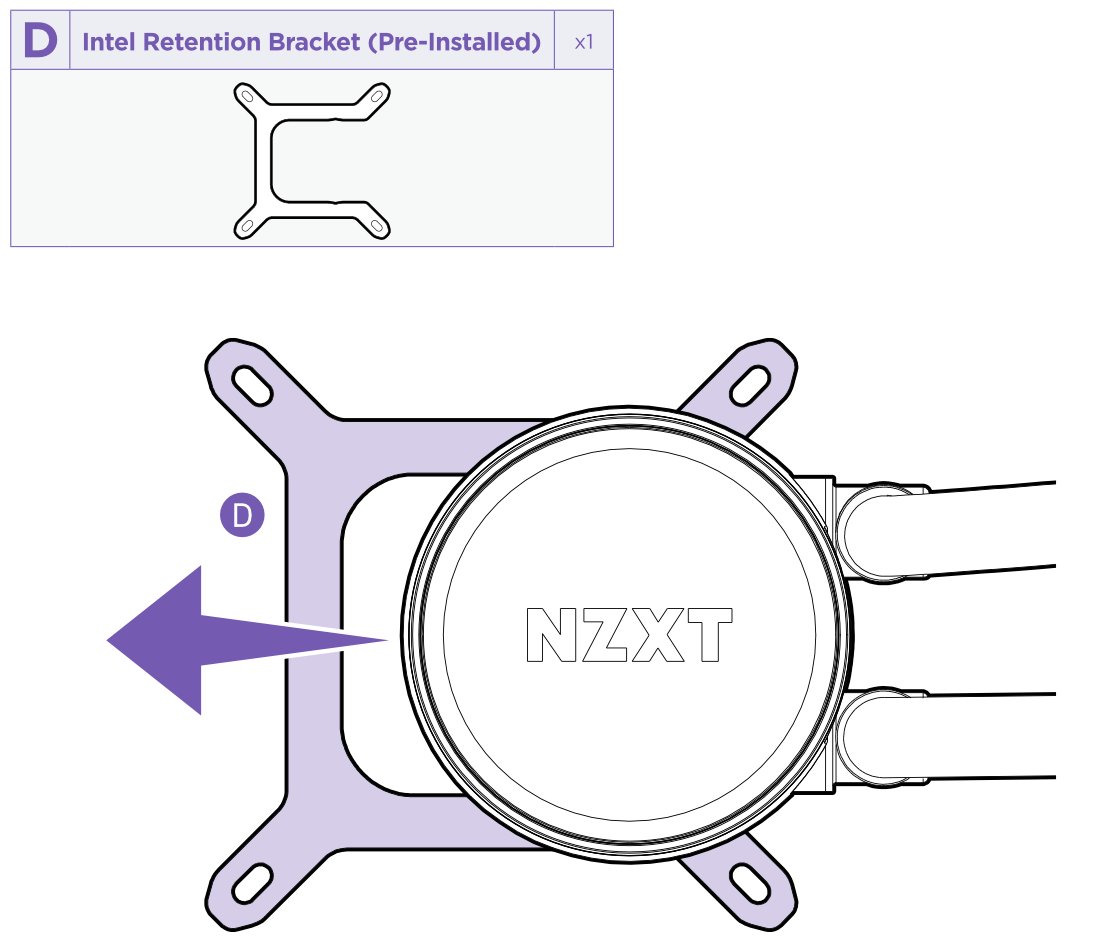

Deberás reemplazar el soporte de retención D de Intel preinstalado antes de asegurar la tapa a la placa base.

Retira la cubierta de plástico de la tapa y luego tira del soporte alejándolo de los tubos en la tapa.

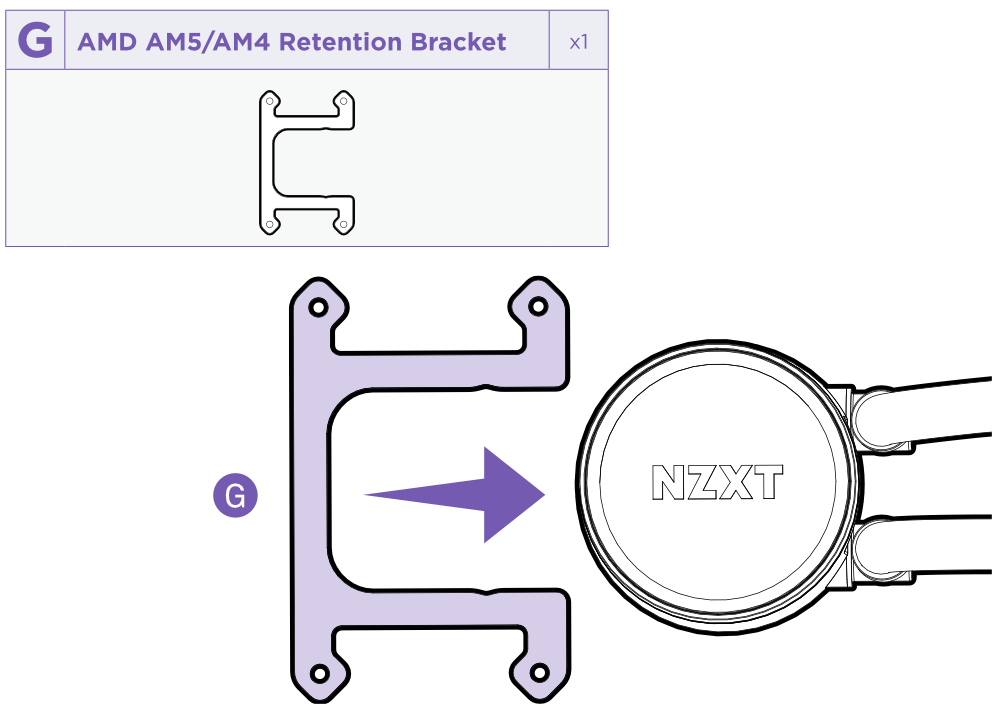

Con el soporte Intel retirado, asegura el soporte de retención G AMD AM5/AM4 alineándolo con las ranuras en el lateral de la tapa y presionándolo hacia los tubos.

Asegurar la tapa

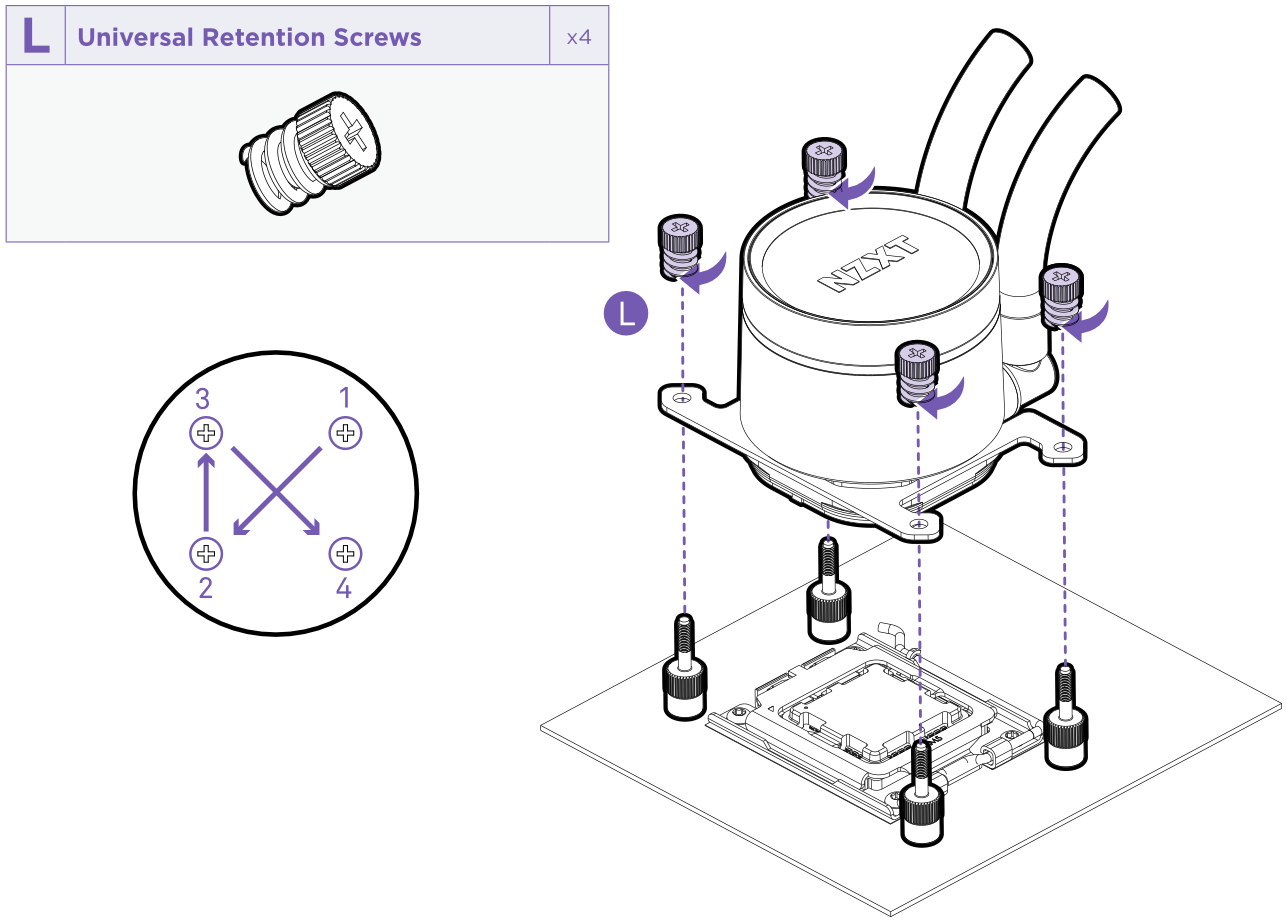

Alinea la tapa de la bomba con los cuatro separadores, manteniendo los tubos a la derecha del socket de la CPU.  Asegura la tapa a la placa base usando los cuatro (4) tornillos universales de retención L.

Comienza asegurando ligeramente los cuatro tornillos y luego apriétalos siguiendo un patrón en X como se muestra en la imagen anterior.

Alimentación de la bomba

Para alimentar la bomba, conecta el conector DC de 3 pines para bomba de la tapa a uno de los siguientes encabezados en tu placa base:

• AIO_PUMP
  • Dependiendo de tu placa base, esto también puede llamarse CPU_OPT o CPU_FAN2.  Para más información, consulta el manual de usuario de tu placa base.
• CPU_FAN

Conexión del ARGB de 5V

La iluminación de la tapa del Kraken Core se alimenta exclusivamente mediante RGB direccionable de 5V (ARGB), que se encuentra en muchas placas base bajo diversos nombres como ADD_HEADER, JRAINBOW, D_LED, ADD_GEN2, etc.  Para más información consulta el manual de usuario de tu placa base.

Conecta el conector hembra de 5V de la tapa a un encabezado ARGB de 5V disponible en tu placa base.  Si tu placa base no cuenta con encabezados ARGB de 5V, puede que necesites usar un adaptador compatible de terceros.
