Kraken Core RGB (2025) |
Mit der im vorherigen Schritt montierten Pumpenkappe konzentriert sich dieser Teil auf die Installation des Radiators und des Lüfters.
Welche Hardware benötige ich?

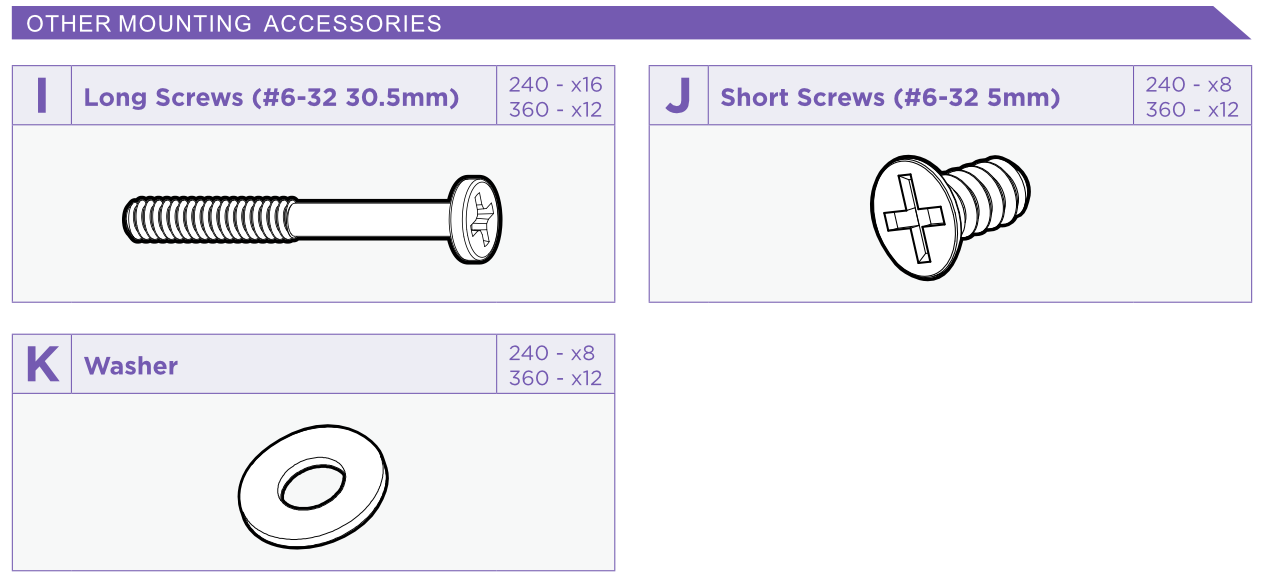

Für diesen Schritt der Anleitung benötigen Sie folgende Hardware aus dem Zubehörbeutel:
Für die meisten Installationen benötigen Sie nur Folgendes:
| Kraken Core 240 | Kraken Core 360 |
|
|
* Zusätzliche I Lange Schrauben werden für die Verwendung des Kraken mit alternativen Einzel-Lüftern bereitgestellt. Der Kraken Core 240 enthält zusätzliche I Lange Schrauben für Push-Pull-Konfigurationen.
Montage des Lüfters und Radiators
| Wo sollte ich meinen Radiator montieren? |
|
Der richtige Ort, um den Radiator Ihres Kraken zu montieren, hängt vollständig von Ihrem Gehäuse ab. Wir empfehlen generell, den Radiator nach Möglichkeit oben zu montieren und die Lüfter in einer Push-Konfiguration anzubringen. Für weitere Informationen konsultieren Sie bitte das Benutzerhandbuch Ihres PC-Gehäuses. Diese Anleitung behandelt nur die obere und vordere Montage. Wenn Sie einen Ort für die Montage des Radiators wählen, stellen Sie sicher, dass der höchste Punkt im Radiator über der Pumpenkappe bleibt. Die Montage des Radiators vollständig unterhalb der Pumpenkappe kann zu Leistungseinbußen oder Pumpenausfall führen. |

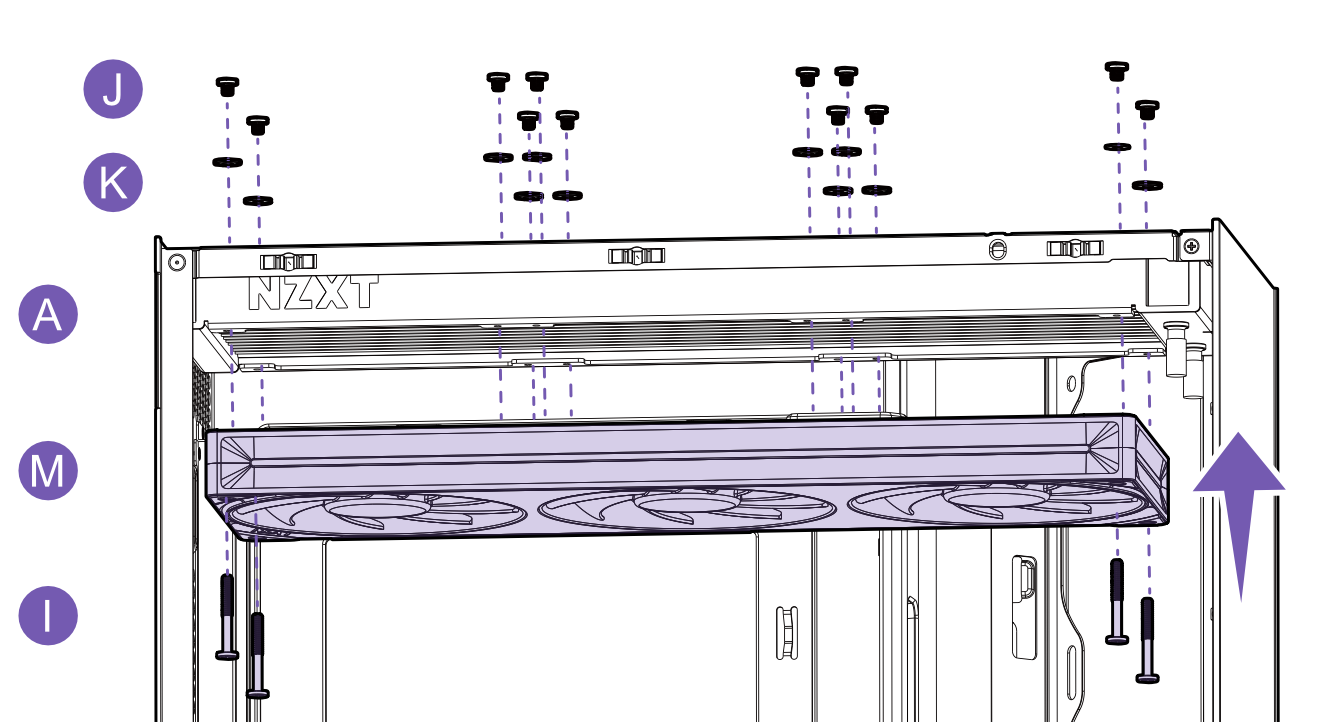

Obere Montage
Als Beispiel montieren wir den Kraken Core 360 im H6 Flow (2023).
Bei der oberen Montage des Radiators empfehlen wir, die Lüfter vor der Installation des Radiators im Gehäuse am Radiator zu befestigen. Bei einer oberen Montage möchten wir die Luft durch den Radiator und aus dem Gehäuse heraus ausblasen, indem wir eine Push Konfiguration verwenden. Platzieren Sie die Abluftseite der Lüfter gegen den Radiator und befestigen Sie die Lüfter mit den I Langen Schrauben.
Bei den im Kraken Core enthaltenen NZXT-Lüftern ist die Abluftseite die geschlossene Seite mit den sichtbaren Motorstreben.
Nachdem die Lüfter montiert sind, befestigen Sie den Radiator am Gehäuse, indem Sie die J Kleinen Schrauben durch die K Unterlegscheiben stecken und in den Radiator einschrauben.
Vordere Montage

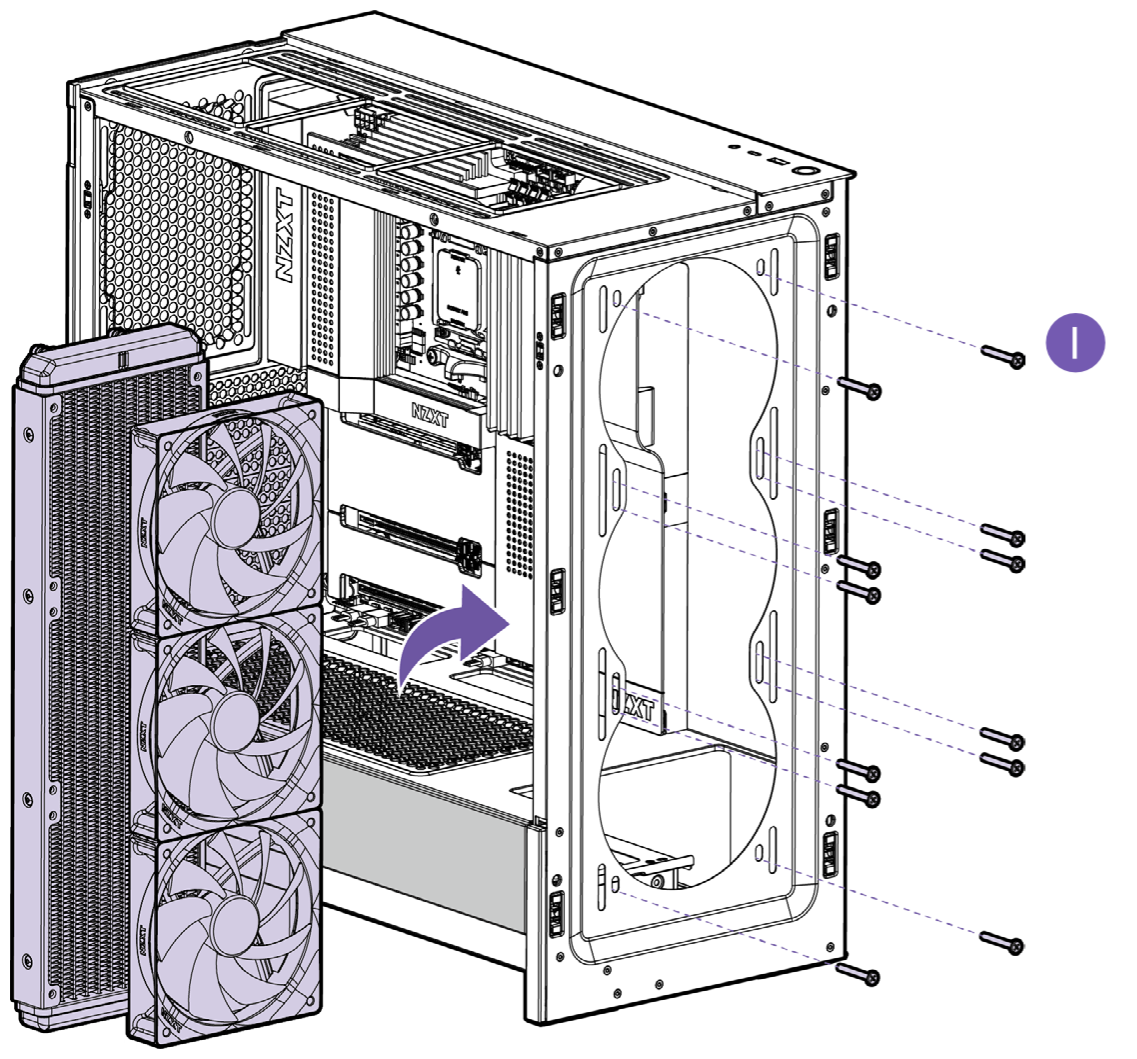

Als Beispiel montieren wir den Kraken Core 360 im H5 Flow (2024).
Das obige Diagramm zeigt einen generischen 360 mm Radiator im H5 Flow (2024). Für die mitgelieferten Lüfter sind nur 4 I Lange Schrauben notwendig.
Bei der vorderen Montage des Radiators wird empfohlen, die Lüfter zwischen der Gehäuseinnenseite und dem Radiator wie oben gezeigt zu montieren. Einige Gehäuse enthalten eine abnehmbare Montageschiene, die zwischen den Lüftern und dem Radiator angebracht wird und den Installationsprozess erleichtern kann. Für weitere Informationen konsultieren Sie bitte das Benutzerhandbuch Ihres PC-Gehäuses.
Befestigen Sie den Radiator am Gehäuse, indem Sie die I Langen Schrauben in die Montageöffnungen des Gehäuses stecken, durch die Lüfter führen und die Lüfter am Radiator festschrauben. Falls die Montageöffnungen in Ihrem Gehäuse breiter als der Schraubenkopf sind, führen Sie die Schrauben vor dem Einsetzen in das Gehäuse durch eine K Unterlegscheibe.
| Vordere Montage – Rohre oben oder unten? |
|
Wenn Sie ein Gehäuse verwenden, das nur eine vordere Montage unterstützt, gibt es Diskussionen darüber, ob die Rohre oben oder unten am Radiator sein sollten. Für die meisten Benutzer hängt dies von den persönlichen Vorlieben bezüglich des Aussehens Ihres Builds ab. Zwischen der oberen und unteren Montage der Rohre gibt es keine wesentlichen Leistungsunterschiede. Wichtiger ist, dass der höchste Punkt im Radiator aus den oben genannten Gründen über der Pumpenkappe bleibt. |
Stromversorgung der Lüfter

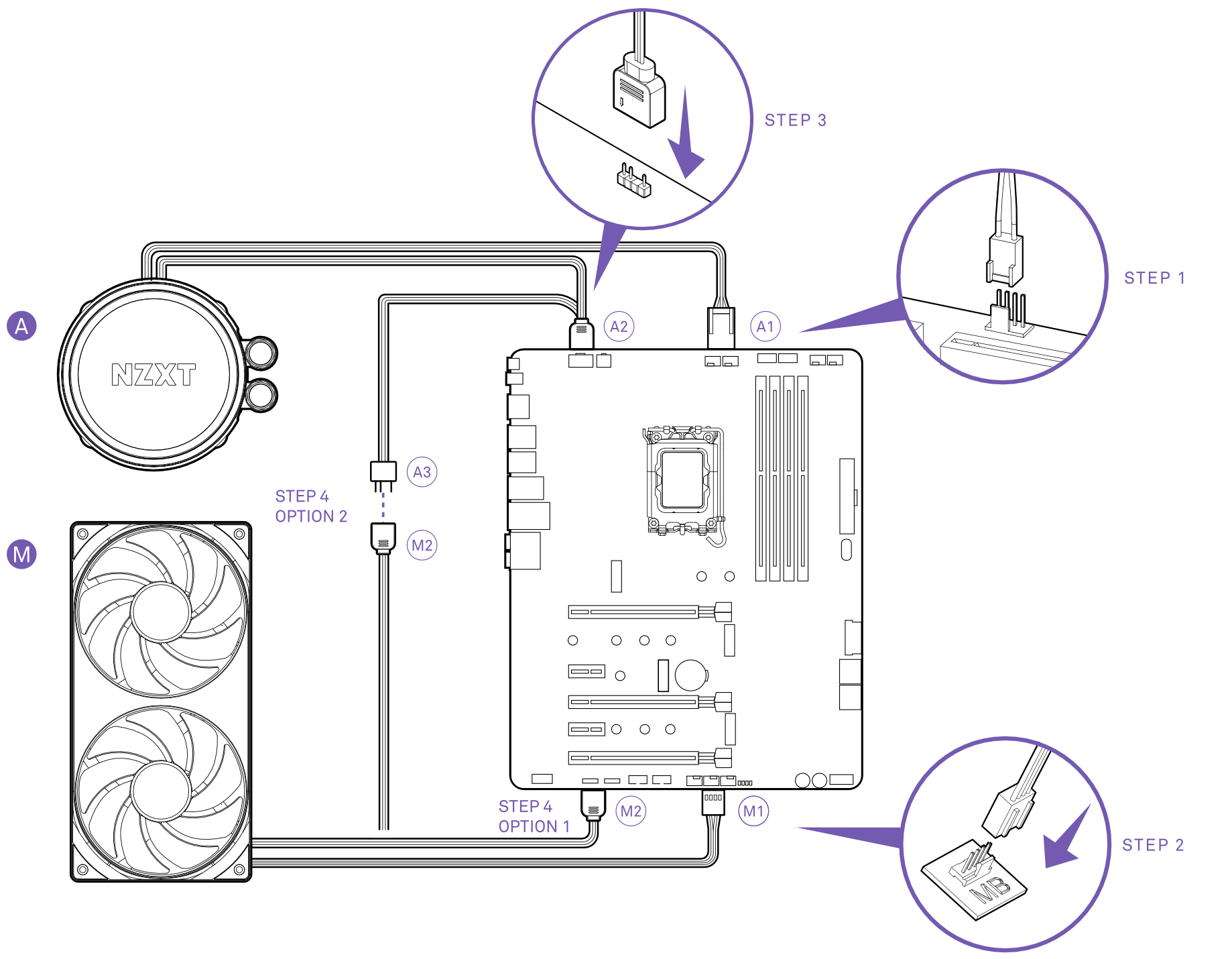

Um die Lüfter mit Strom zu versorgen, verbinden Sie den 4-poligen Lüfter-PWM-Stecker der Lüfter mit einem der folgenden Anschlüsse auf Ihrem Motherboard:
- CPU_FAN
- SYS_FAN
- Je nach Ihrem Motherboard kann dieser Anschluss auch CHA_FAN genannt werden. Weitere Informationen finden Sie im Benutzerhandbuch Ihres Motherboards.
| Soll ich CPU_FAN oder SYS_FAN verwenden? |
| Welchen Anschluss Sie verwenden sollten, hängt von den verfügbaren Optionen auf Ihrem Motherboard ab. Wenn Sie die Pumpe im vorherigen Schritt an CPU_FAN angeschlossen haben, verbinden Sie den Lüfter mit einem freien SYS_FAN-Anschluss. |
Anschluss des 5V ARGB
Dieser Teil der Anleitung gilt nur für die folgenden Lüftermodelle:
- F240 RGB Core (EV-B) (im Lieferumfang des Kraken Core 240 RGB enthalten)
- F360 RGB Core (EV-B) (im Lieferumfang des Kraken Core 360 RGB enthalten)
Wie die Pumpenkappe werden die mit den oben genannten Kraken Core-Modellen gelieferten Lüfter ausschließlich von 5V Addressable RGB (ARGB) betrieben, das auf vielen Motherboards unter verschiedenen Bezeichnungen wie ADD_HEADER, JRAINBOW, D_LED, ADD_GEN2 usw. zu finden ist. Weitere Informationen finden Sie im Benutzerhandbuch Ihres Motherboards.
Beim Anschluss des 5V ARGB vom Lüfter haben Sie ab Werk zwei Optionen, je nachdem, wie Sie die Beleuchtung in Ihrem System steuern möchten:
| Option 1 – Unabhängiger Anschluss | Option 2 – Daisy-Chain vom Cap |
|
|

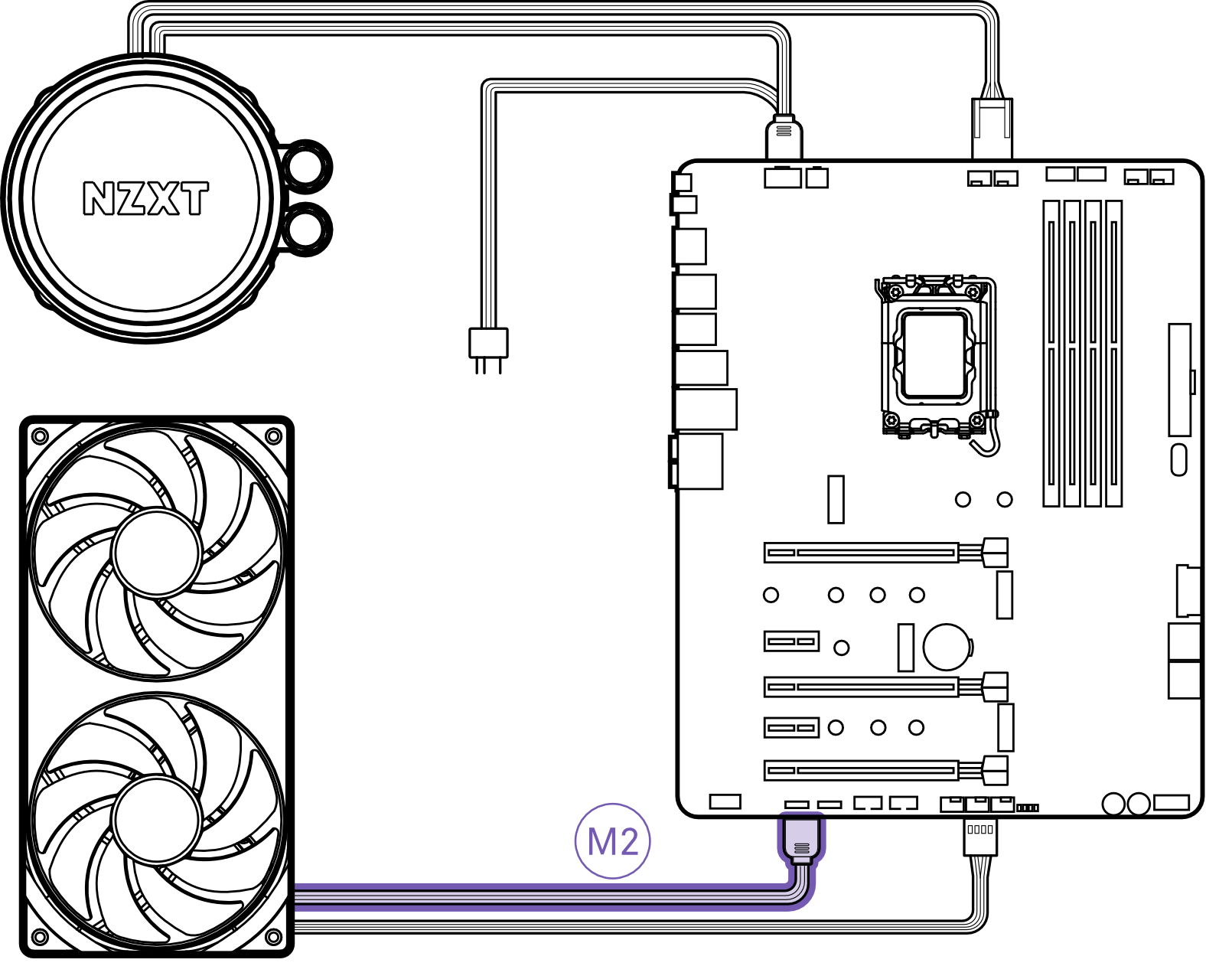

Option 1 – Unabhängiger Anschluss

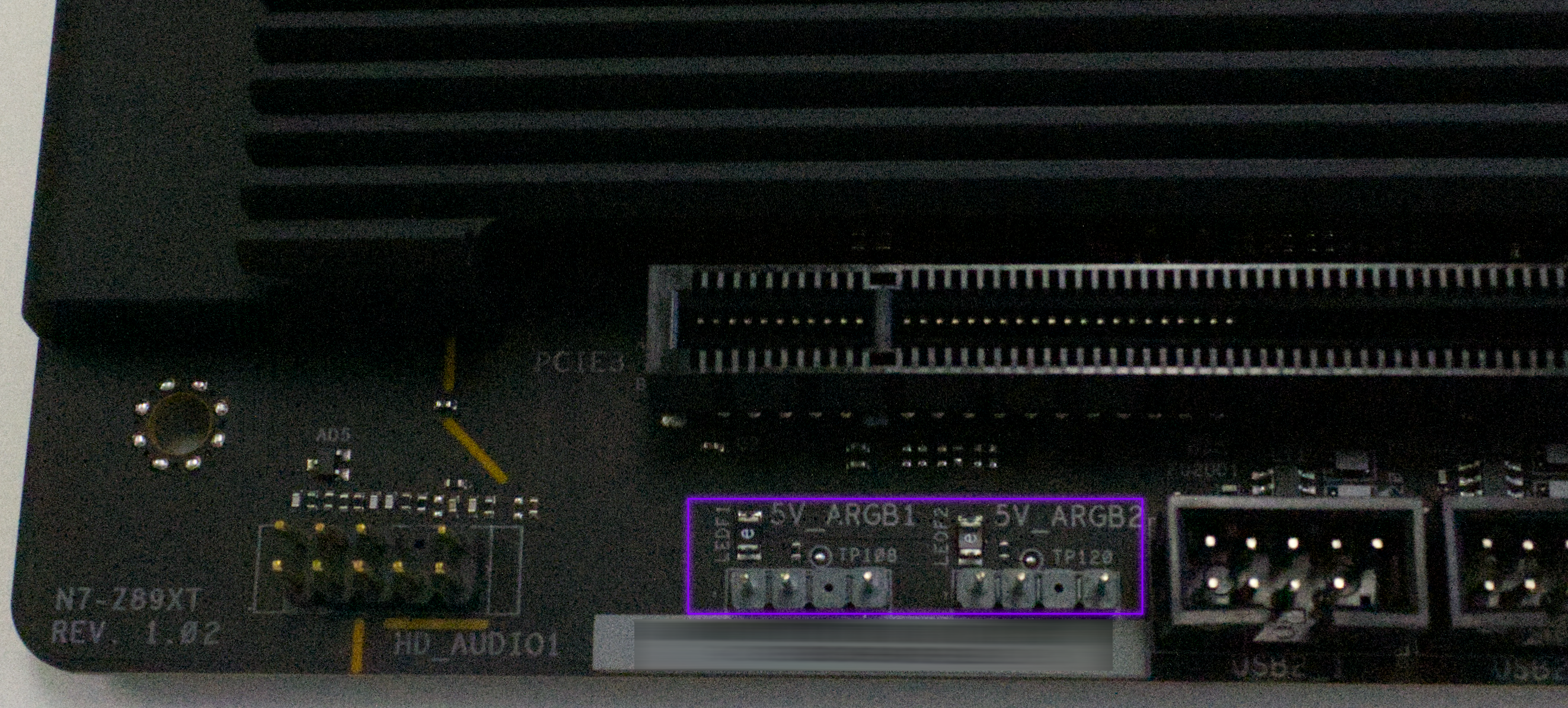

Verbinden Sie den 5V Weiblichen Stecker des Lüfters direkt mit einem 5V ARGB-Anschluss auf dem Motherboard.
Wie oben erwähnt, können 5V ARGB-Anschlüsse je nach Motherboard-Modell unterschiedliche Bezeichnungen haben. Weitere Informationen finden Sie im Benutzerhandbuch Ihres Motherboards.
| Kann ich den 5V ARGB an einen 12V RGB-Anschluss anschließen? |
|
Verbinden Sie den 5V ARGB-Anschluss des Kraken Core oder des mitgelieferten Lüfters nicht mit 12V RGB- oder UART-Anschlüssen! Dies kann dauerhafte Schäden an Ihrem PC und/oder dem Kraken verursachen. Schäden, die durch unsachgemäße Installation des Kraken entstehen, sind nicht durch die Garantie abgedeckt. |

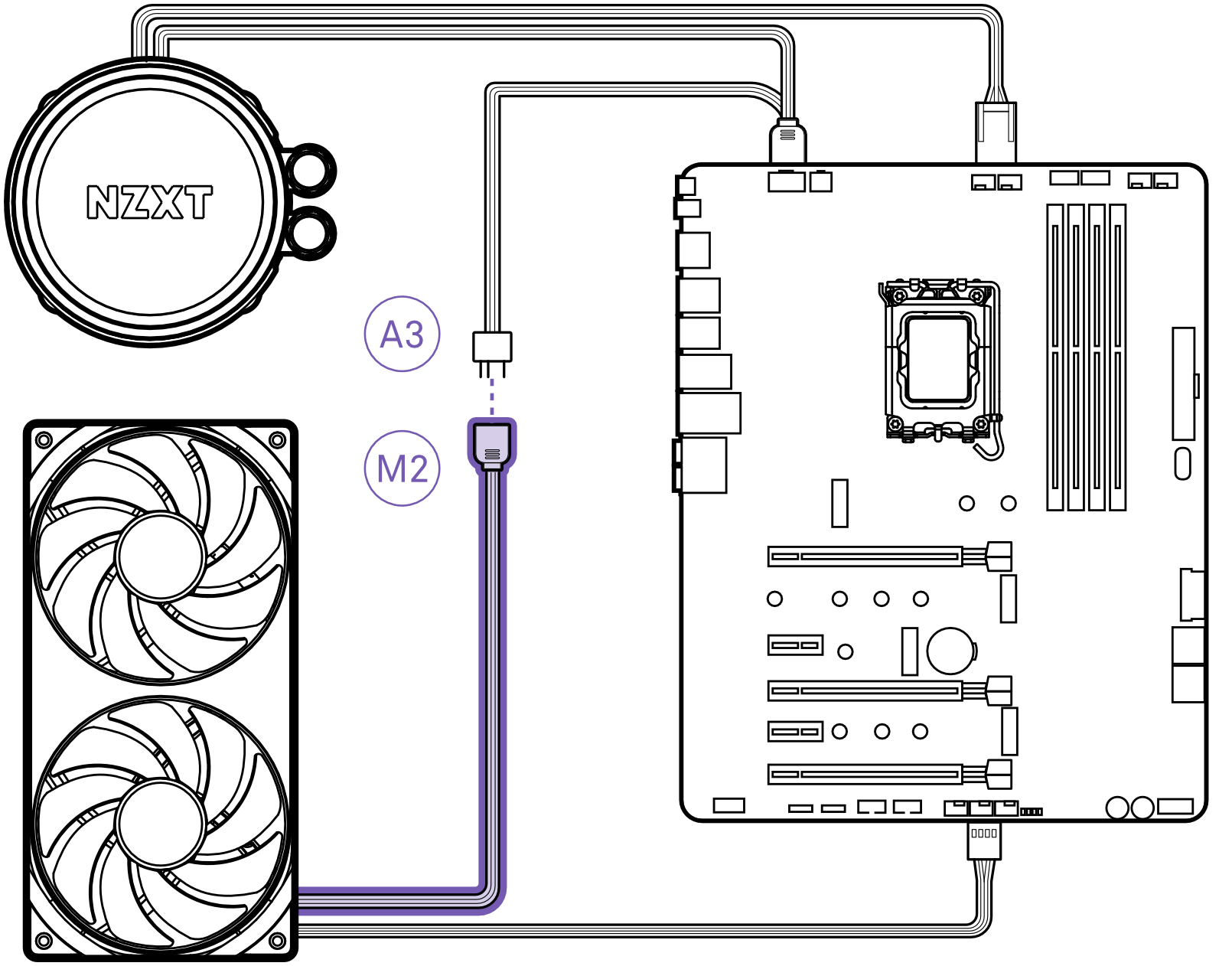

Option 2 – Daisy-Chain vom Cap
Entfernen Sie die Kunststoffabdeckung vom 5V Männlichen Stecker am Kabel der Pumpenkappe und verbinden Sie dann den 5V Weiblichen Stecker des mitgelieferten Lüfters mit dem 5V Männlichen Stecker.
| Kann ich weitere 5V ARGB-Geräte an den männlichen Stecker der Kappe anschließen? |
|
Der 5V Männliche Stecker am Kabel der Pumpenkappe ist kompatibel mit den meisten Standard-3-poligen 5V ARGB-Geräten. Dies kann nützlich sein, wenn Sie einen RGB-Effekt auf der Pumpenkappe mit einem anderen Akzentbeleuchtungsstück wie einer Lichtleiste oder einem Lichtring im Gehäuse teilen möchten. Hinweis: Der LED-Effekt der ersten 19 LEDs wird zwischen der Pumpenkappe und dem ersten in Reihe geschalteten RGB-Gerät geteilt. |
|
