Kraken Core RGB (2025) |
Für die Installation mit AMD-Sockeln siehe die Anleitung hier.
Die Installation des Kraken Core ist ein einfacher, recht unkomplizierter Prozess, bei dem keine zusätzlichen Breakout-Kabel, USB-Verbindungen oder dedizierte Controller benötigt werden. Diese Anleitung behandelt die Installation des Kraken Core mit den folgenden Intel-Sockeln:
- Intel 1851 & 1700
- Intel 1200 & 115x
Der Kraken Core ist nicht offiziell kompatibel mit anderen Intel-Sockeln (z. B. Sockel 2066, 2011 usw.)
Welche Hardware benötige ich?

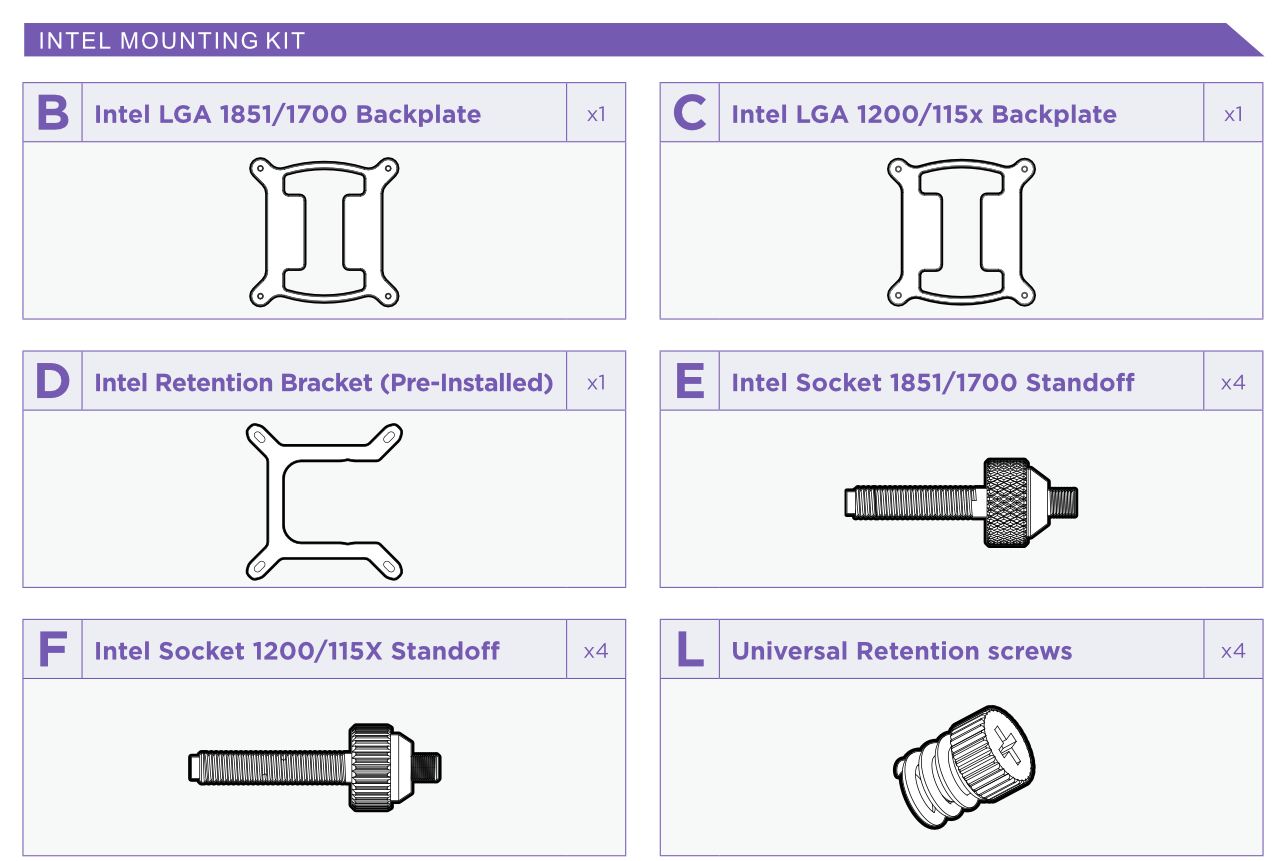

Für diesen Schritt der Anleitung benötigen Sie folgende Hardware aus dem Zubehörbeutel:
| Intel-Backplate | Intel-Abstandshalter |
|
|
| |
Installation der Backplate
Dieser Schritt wird am besten vor der Installation des Mainboards im Gehäuse durchgeführt, allerdings verfügen viele Gehäuse über großzügige Aussparungen für einen einfachen Zugang zur Rückseite des Mainboards.

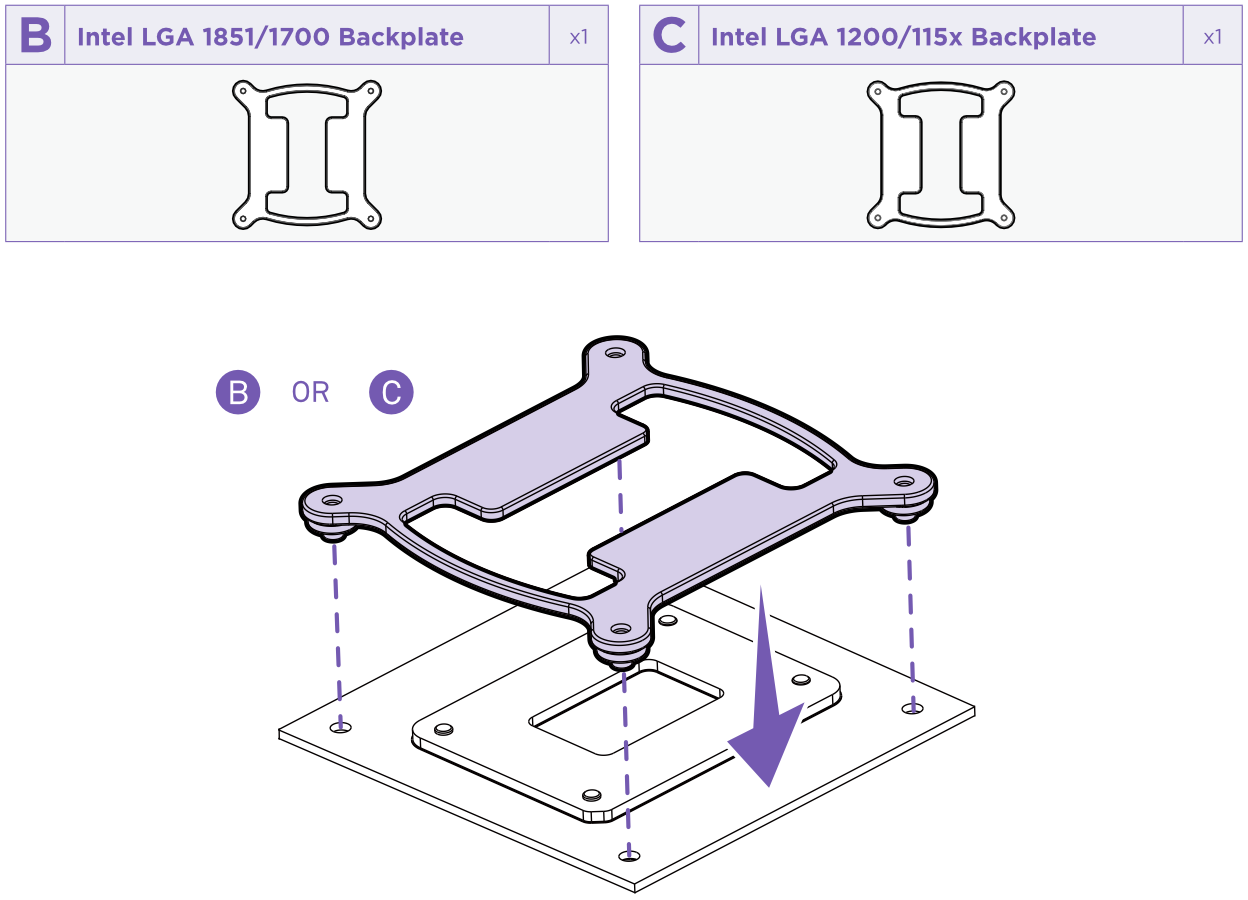

Richten Sie die Backplate an den Durchgangslöchern auf der Rückseite des Mainboards in der Nähe des Sockels aus.
|

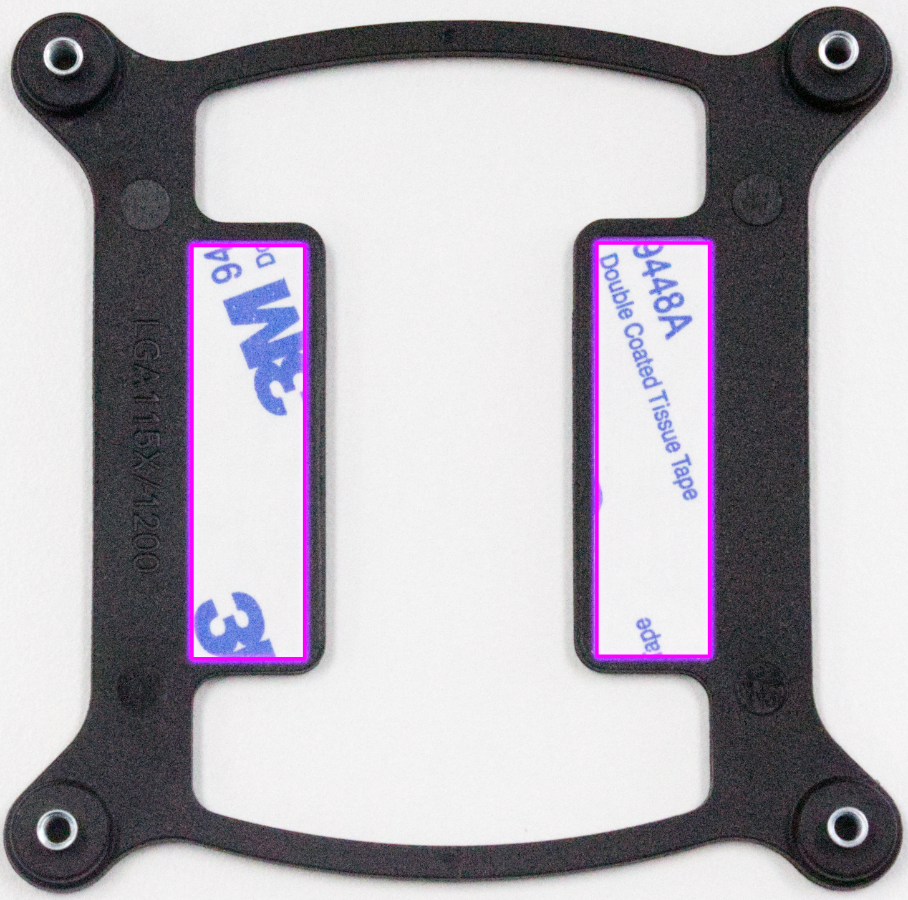

Zur Erleichterung der Installation finden Sie zwei voraufgeklebte 3M-Klebestreifen auf der Backplate selbst. Ziehen Sie vorsichtig die Schutzfolie von den 3M-Klebebändern ab und kleben Sie die Platte dann auf die Rückseite des Mainboards, so dass sie mit den Durchgangslöchern ausgerichtet ist. Dieses Klebeband ist nur einmalig verwendbar und bildet eine starke Verbindung mit dem Mainboard. Es wird daher empfohlen, die Passform und die richtige Platte vor dem Abziehen der Schutzfolie zu überprüfen. |
Installation der Abstandshalter

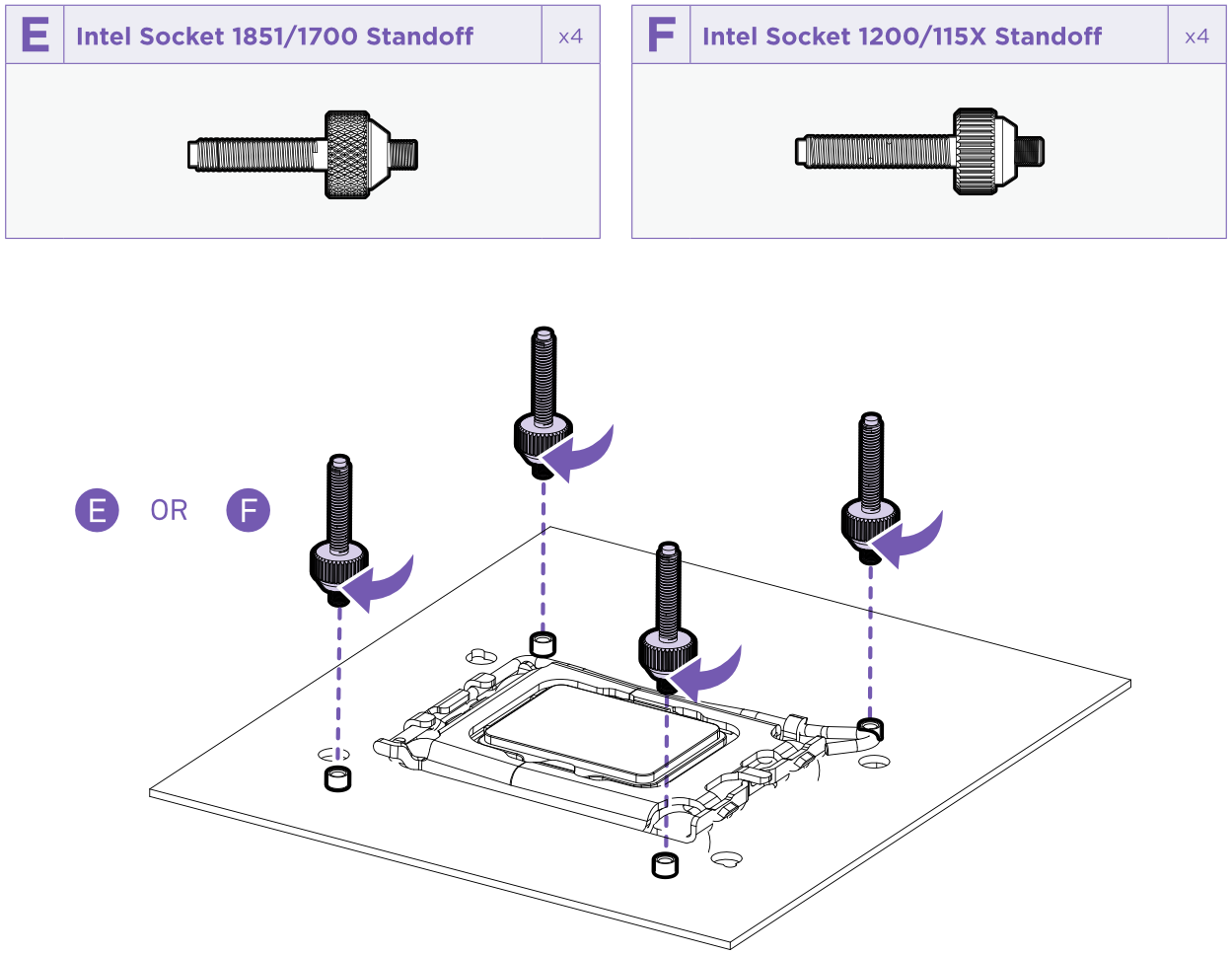

Sind die Löcher ausgerichtet, befestigen Sie die Backplate am Mainboard, indem Sie die kurze Seite des E/F Intel-Sockel-Abstandshalters an den freiliegenden Pfosten auf der Sockelseite des Mainboards festschrauben.
Falls Ihr Mainboard zu diesem Zeitpunkt noch nicht im Gehäuse installiert ist, schließen Sie die Installation des Mainboards ab, bevor Sie fortfahren.
Befestigung der Kappe

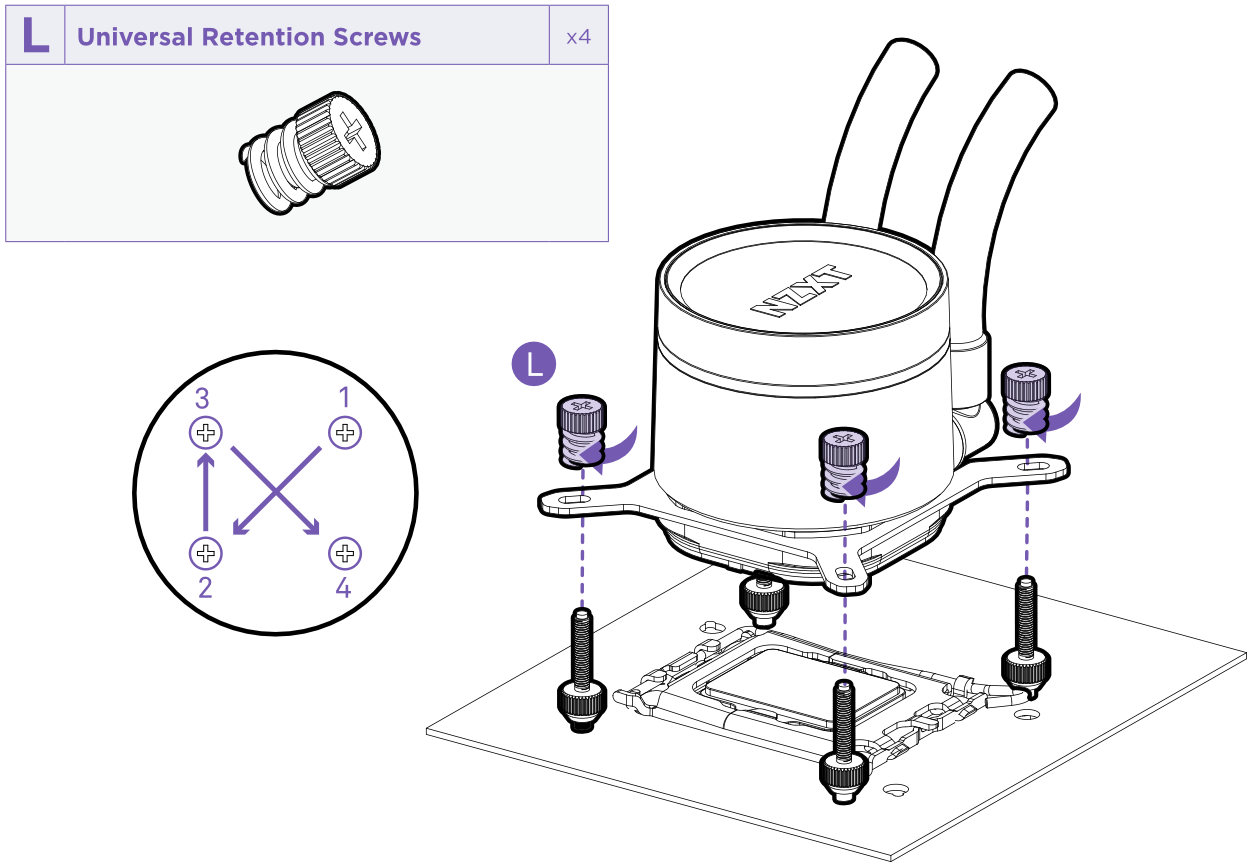

Entfernen Sie die Kunststoffabdeckung von der Kappe und richten Sie sie an den vier Abstandshaltern aus, wobei die Schläuche sich auf der rechten Seite des CPU-Sockels befinden. Befestigen Sie die Kappe mit den vier (4) L universellen Halteschrauben am Mainboard.
Beginnen Sie damit, alle vier Schrauben locker anzuziehen, und ziehen Sie sie dann in einem X-Muster fest, wie im obigen Bild gezeigt.
Stromversorgung der Pumpe
Um die Pumpe mit Strom zu versorgen, verbinden Sie den 3-poligen Pumpen-DC-Stecker von der Kappe mit einem der folgenden Anschlüsse auf Ihrem Mainboard:
- AIO_PUMP
- Je nach Mainboard kann dieser auch CPU_OPT oder CPU_FAN2 genannt werden. Weitere Informationen finden Sie im Handbuch Ihres Mainboards.
- CPU_FAN
| Sollte ich AIO_PUMP oder CPU_FAN verwenden? |
| Welchen Anschluss Sie verwenden sollten, hängt von den verfügbaren Optionen auf Ihrem Mainboard ab. Wenn Ihr Mainboard keinen AIO_PUMP-Anschluss oder einen entsprechenden Anschluss wie oben erwähnt hat, wird empfohlen, den CPU_FAN-Anschluss zu verwenden. |
Anschluss des 5V ARGB
Die Beleuchtung der Kraken Core-Kappe wird ausschließlich über 5V Addressable RGB (ARGB) betrieben, der auf vielen Mainboards unter verschiedenen Bezeichnungen wie ADD_HEADER, JRAINBOW, D_LED, ADD_GEN2 usw. zu finden ist. Weitere Informationen finden Sie im Handbuch Ihres Mainboards.
Verbinden Sie den 5V-Weiblichen Anschluss von der Kappe mit einem verfügbaren 5V ARGB-Anschluss auf Ihrem Mainboard. Falls Ihr Mainboard keine 5V ARGB-Anschlüsse besitzt, müssen Sie möglicherweise einen kompatiblen Adapter eines Drittanbieters verwenden.
| Kann ich den 5V ARGB-Anschluss an einen 12V RGB-Anschluss anschließen? |
|
Versuchen Sie nicht, den 5V ARGB-Anschluss des Kraken Core oder des mitgelieferten Lüfters an 12V RGB- oder UART-Anschlüsse anzuschließen! Dies kann dauerhafte Schäden an Ihrem PC und/oder dem Kraken verursachen. Schäden, die durch unsachgemäße Installation des Kraken entstehen, sind nicht durch die Garantie abgedeckt. |
|
