Für die Installation mit Intel-Sockeln siehe die Anleitung hier.

Die Installation des Kraken Core ist ein einfacher, recht geradliniger Prozess ohne Bedarf an zusätzlichen Breakout-Kabeln, USB-Verbindungen oder dedizierten Controllern. Diese Anleitung behandelt die Installation des Kraken Core mit den folgenden AMD-Sockeln:

• AMD AM5
• AMD AM4

Der Kraken Core ist nicht offiziell kompatibel mit anderen AMD-Sockeln (z. B. AM3, FM2, TR4 usw.).

Welche Hardware benötige ich?

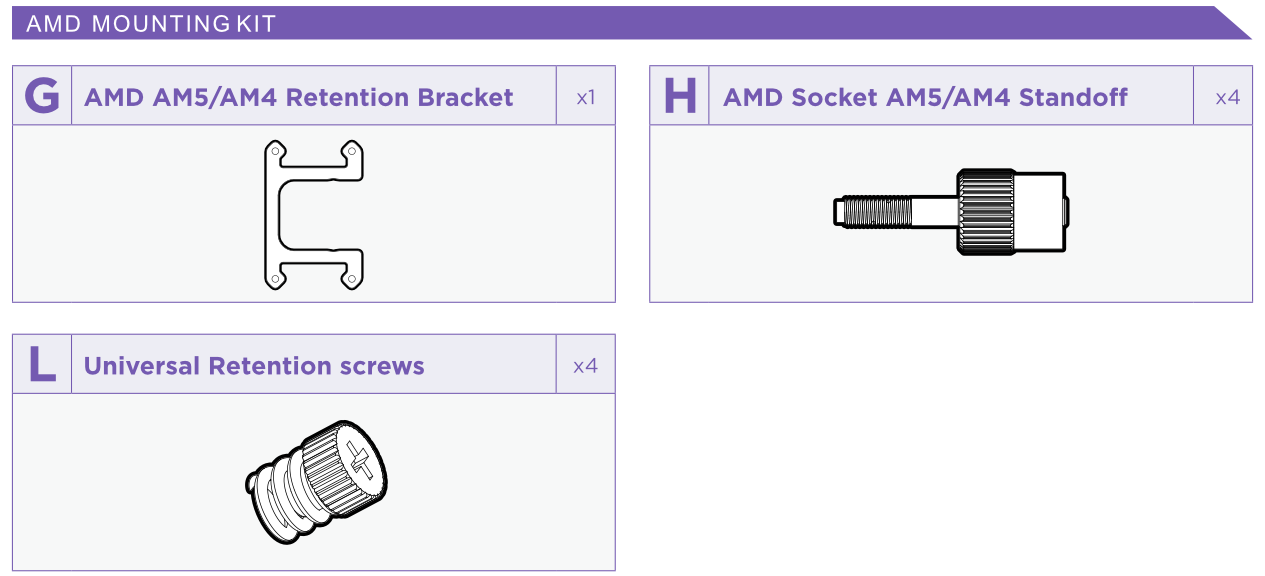

Für diesen Schritt der Anleitung benötigen Sie folgende Hardware aus dem Zubehörbeutel:

• G AMD AM5/AM4 Haltebügel
• H AMD Sockel AM5/AM4 Abstandshalter
• L Universelle Halteschrauben

Montage der Abstandshalter

Dieser Schritt wird am besten vor dem Einbau des Motherboards ins Gehäuse durchgeführt, allerdings verfügen viele Gehäuse über großzügige Aussparungen für einfachen Zugang zur Rückseite des Motherboards.

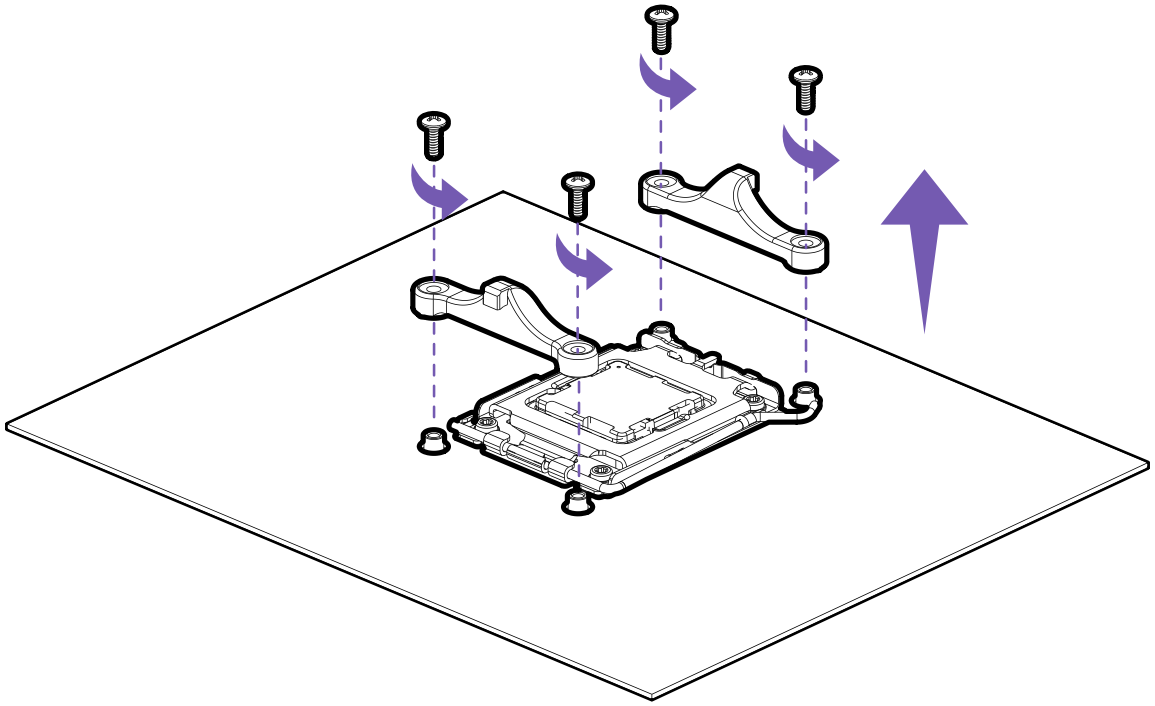

Entfernen Sie die werkseitigen AMD-Montageklammern vom Motherboard, indem Sie die vier Schrauben lösen, die sie befestigen. Wenn Sie ein AM4-Motherboard haben, wird empfohlen, jeweils nur eine Halterung zu entfernen und die Abstandshalter des nächsten Schritts zu installieren, um zu verhindern, dass die Rückplatte vom Motherboard fällt.

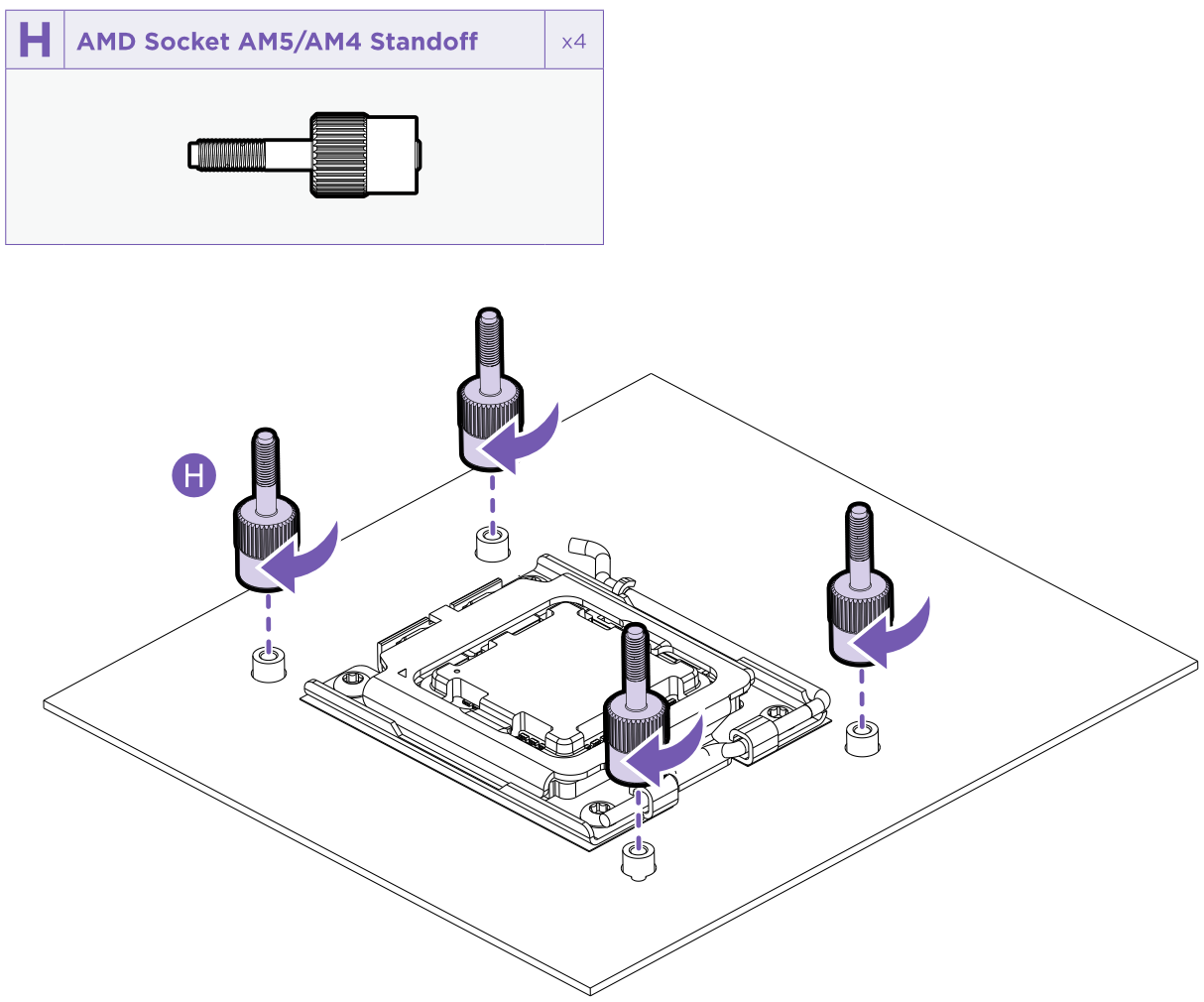

Nachdem die Montageklammer entfernt ist, schrauben Sie die H AMD Sockel AM5/AM4 Abstandshalter auf die freiliegenden Pfosten, die zuvor von den Montageklammern verwendet wurden.

Falls das Motherboard zu diesem Zeitpunkt noch nicht im Gehäuse installiert ist, schließen Sie die Installation des Motherboards ab, bevor Sie fortfahren.

Austausch des Haltebügels

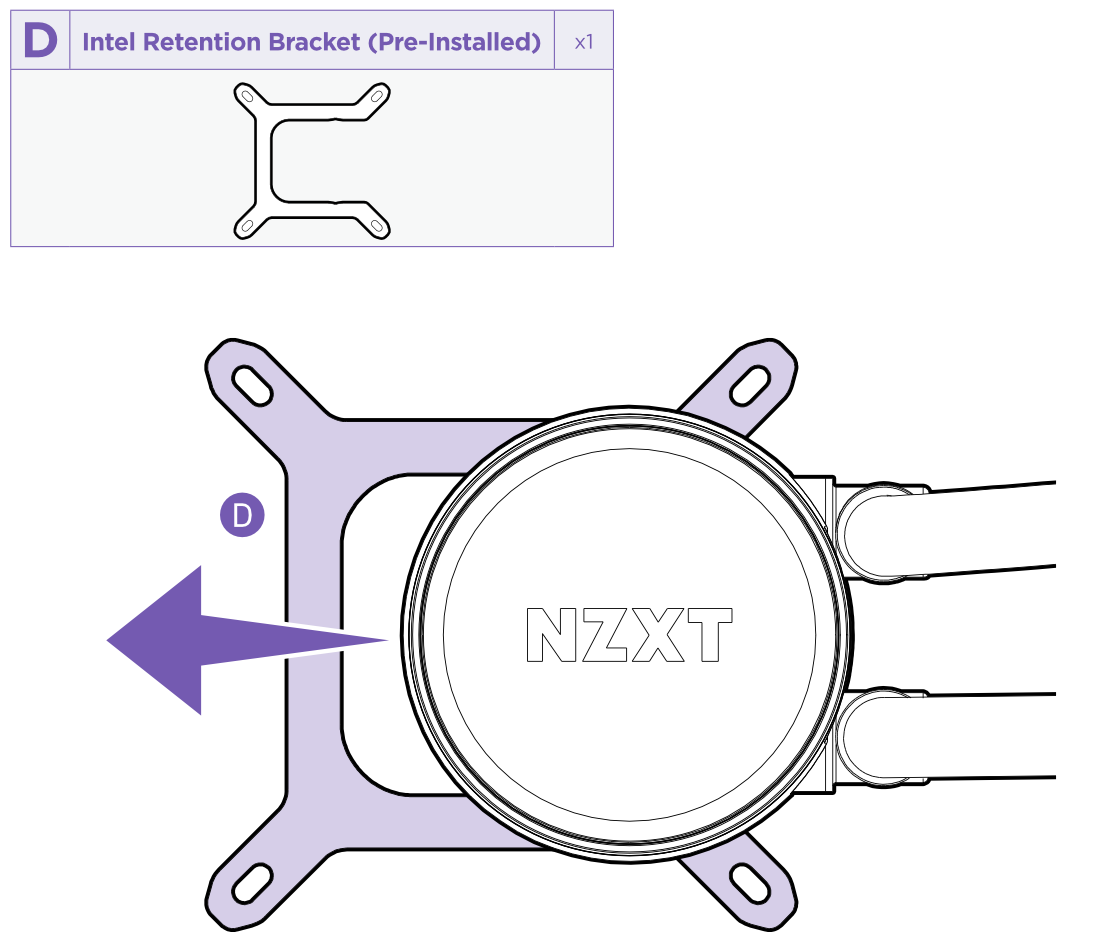

Sie müssen den vorinstallierten D Intel-Haltebügel vor der Befestigung der Kappe am Motherboard austauschen.

Entfernen Sie die Kunststoffabdeckung von der Kappe und ziehen Sie dann den Bügel weg von den Schläuchen an der Kappe.

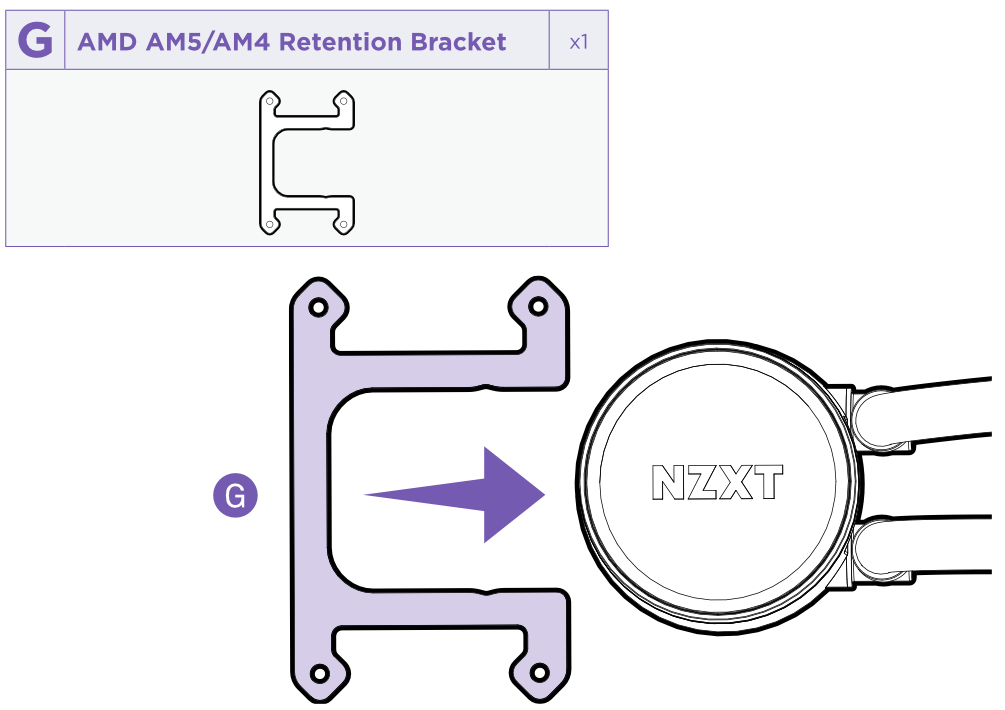

Nachdem der Intel-Bügel entfernt wurde, befestigen Sie den G AMD AM5/AM4 Haltebügel, indem Sie ihn mit den Schlitzen an der Seite der Kappe ausrichten und in Richtung der Schläuche drücken.

Befestigung der Kappe

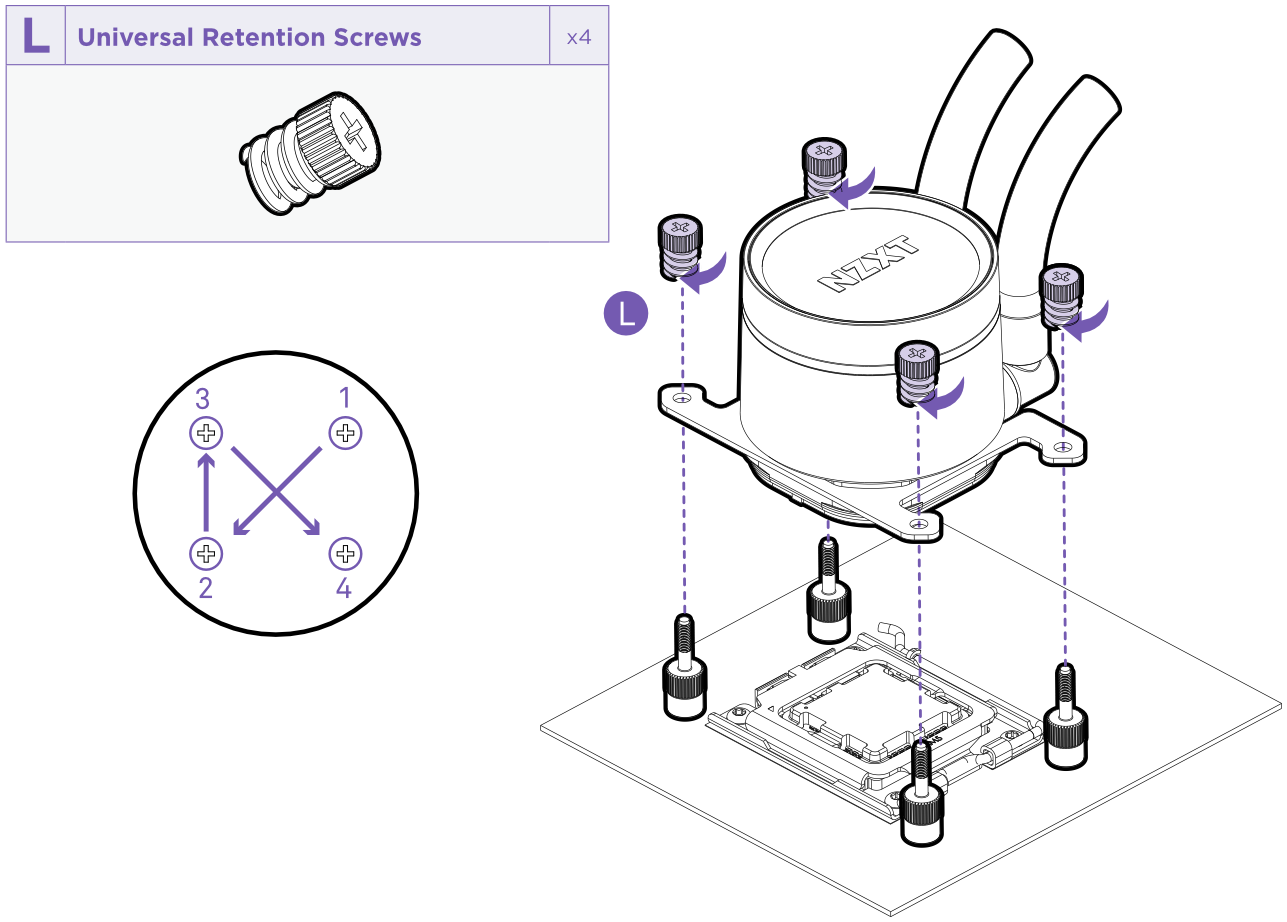

Richten Sie die Pumpenkappe an den vier Abstandshaltern aus, wobei die Schläuche rechts vom CPU-Sockel bleiben. Befestigen Sie die Kappe mit den vier (4) L Universellen Halteschrauben am Motherboard.

Beginnen Sie damit, alle vier Schrauben locker zu befestigen, und ziehen Sie sie dann in einem X-Muster fest, wie im obigen Bild gezeigt.

Stromversorgung der Pumpe

Um die Pumpe mit Strom zu versorgen, verbinden Sie den 3-poligen Pumpen-DC-Anschluss der Kappe mit einem der folgenden Anschlüsse auf Ihrem Motherboard:

• AIO_PUMP
  • Je nach Motherboard kann dieser Anschluss auch CPU_OPT oder CPU_FAN2 genannt werden. Weitere Informationen finden Sie im Handbuch Ihres Motherboards.
• CPU_FAN

Anschluss des 5V ARGB

Die Beleuchtung der Kraken Core-Kappe wird ausschließlich über 5V Addressable RGB (ARGB) versorgt, der bei vielen Motherboards unter verschiedenen Bezeichnungen wie ADD_HEADER, JRAINBOW, D_LED, ADD_GEN2 usw. zu finden ist. Weitere Informationen finden Sie im Handbuch Ihres Motherboards.

Verbinden Sie den 5V-Weiblichen Anschluss der Kappe mit einem verfügbaren 5V ARGB-Anschluss auf Ihrem Motherboard. Falls Ihr Motherboard keine 5V ARGB-Anschlüsse besitzt, müssen Sie möglicherweise einen kompatiblen Adapter eines Drittanbieters verwenden.
