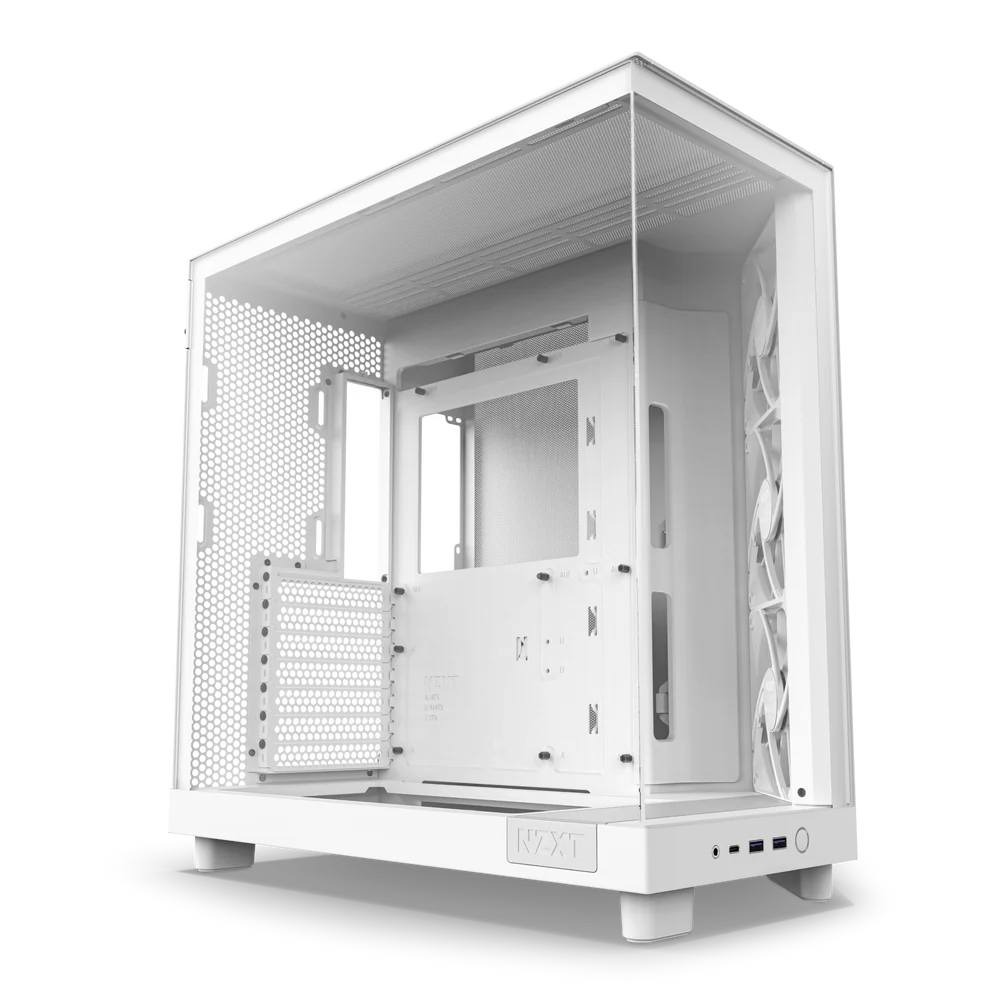

本文將詳細說明如何更換 H6 Flow 系列機殼的前置 I/O 模組。進行此更換時，您將需要以下物品：

• 一個替換用的前置 I/O 模組（又稱 USB 模組）
• 十字起子 #0（PH0）
• 十字起子 #1（PH1）
• 一把薄扁頭起子或安全剃刀
• 平口剪刀或剪刀

準備機殼

要更換前置 I/O 模組，需要先完成以下準備步驟：

• 拆卸機殼面板
• 拆卸機殼風扇
• 拆卸裝飾面板
• 拆卸機殼腳座

拆卸機殼面板

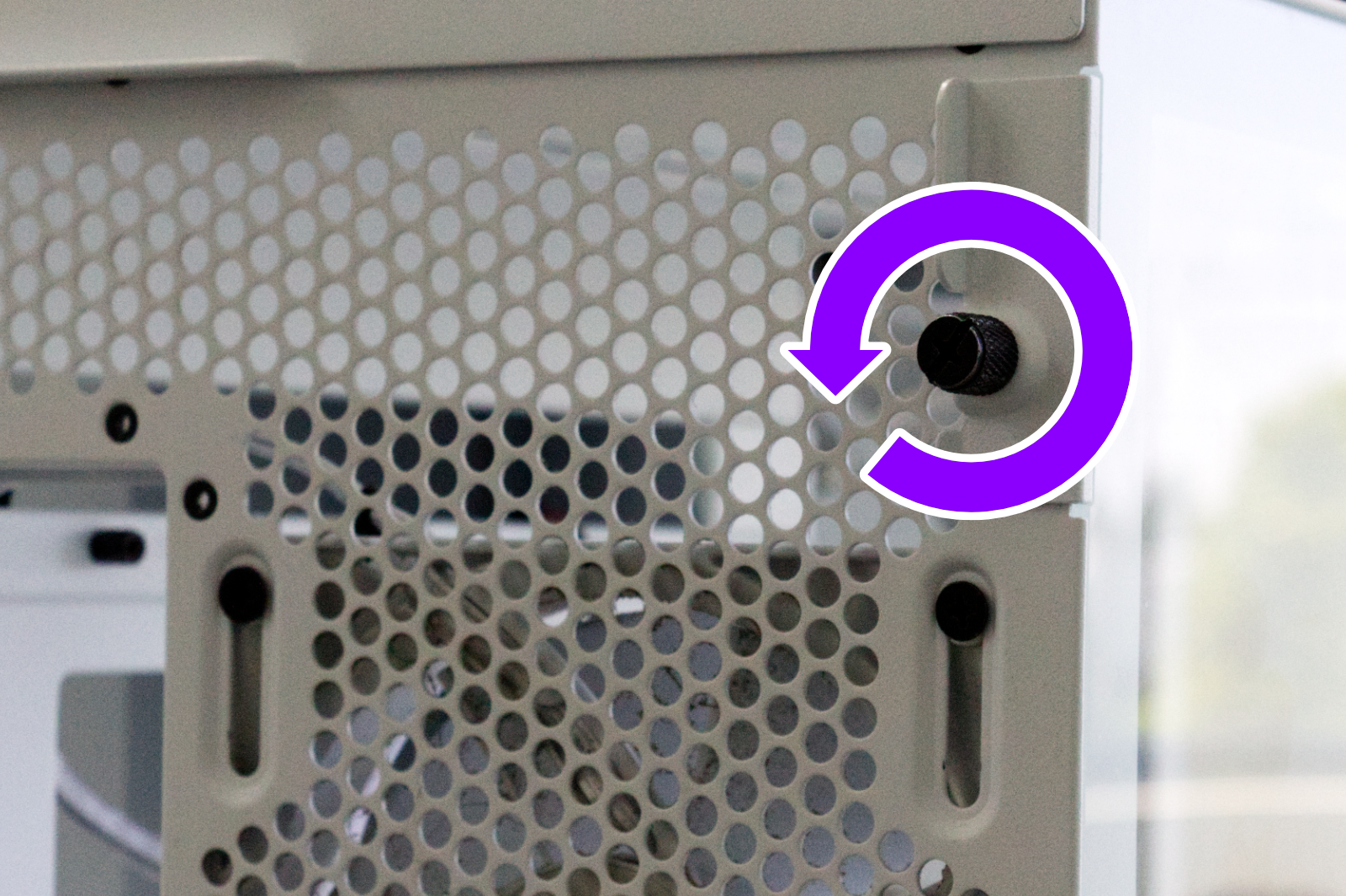

感謝 H6 大部分免工具設計，拆卸機殼面板非常簡單。在開始之前，您需要先鬆開固定大型玻璃側板與金屬側板的兩顆鎖定拇指螺絲。

鎖定側板的拇指螺絲為固定式螺絲，鬆開後會留在機殼上。

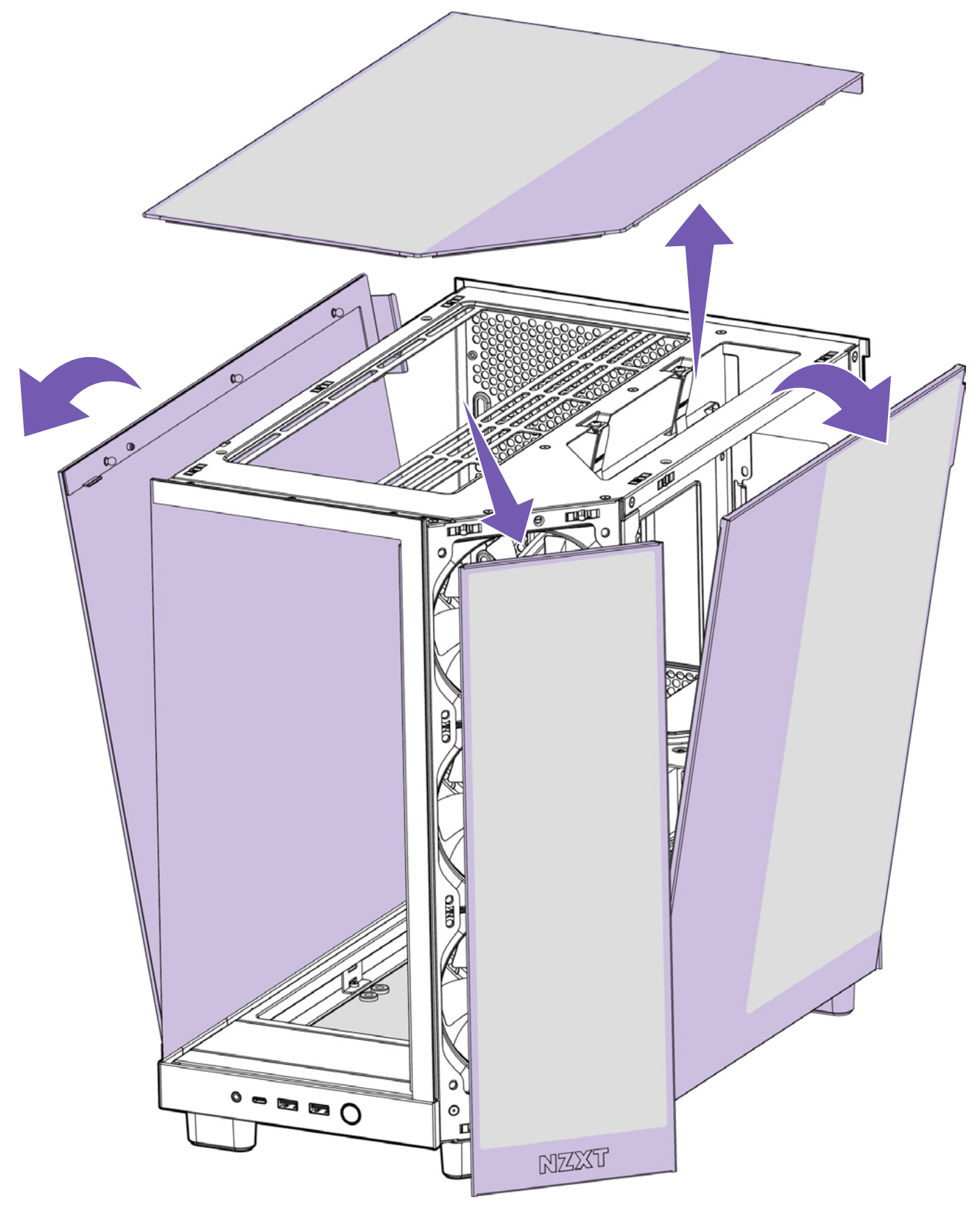

鬆開鎖定拇指螺絲後，您可以從機殼後方向上拉起頂部面板，接著依序拆除剩餘的側板（不含前方小玻璃面板），方法是從上方往外拉面板，如下圖所示。

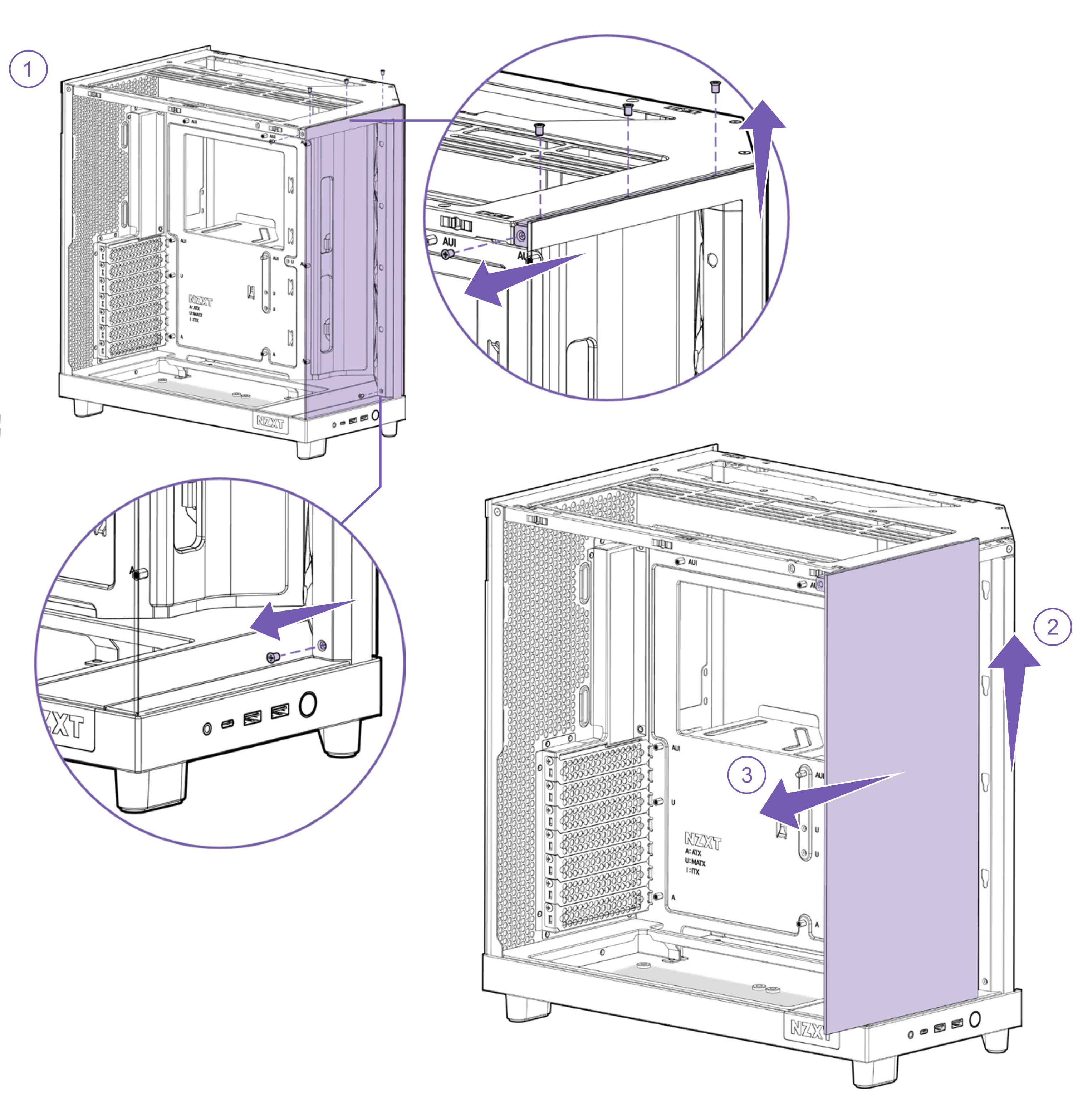

要拆卸前方小玻璃面板，請使用十字起子 #0 拆除固定面板的鎖螺絲，然後將面板向上滑出機殼。這些螺絲包括面板頂部的三顆，一顆在頂部外緣，以及一顆在面板底部機殼內側，如下圖所示：

拆卸機殼風扇

更換前置 I/O 模組時，需要拆除機殼內兩個風扇：

• 機殼前方底部的風扇（預設安裝）。
• 機殼底部最靠近前方的風扇（機殼不附贈）。

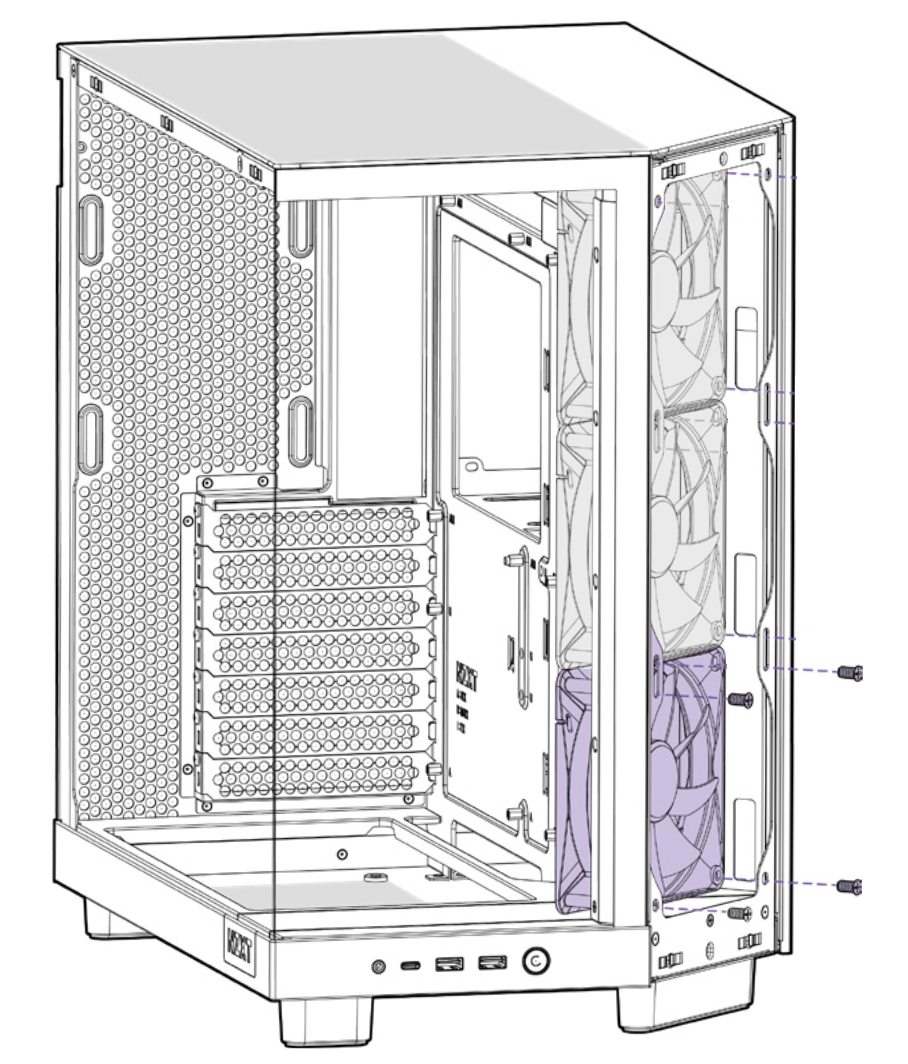

前方底部風扇由四顆自攻螺絲固定，建議使用十字起子 #1 拆卸，以避免損壞螺絲頭。

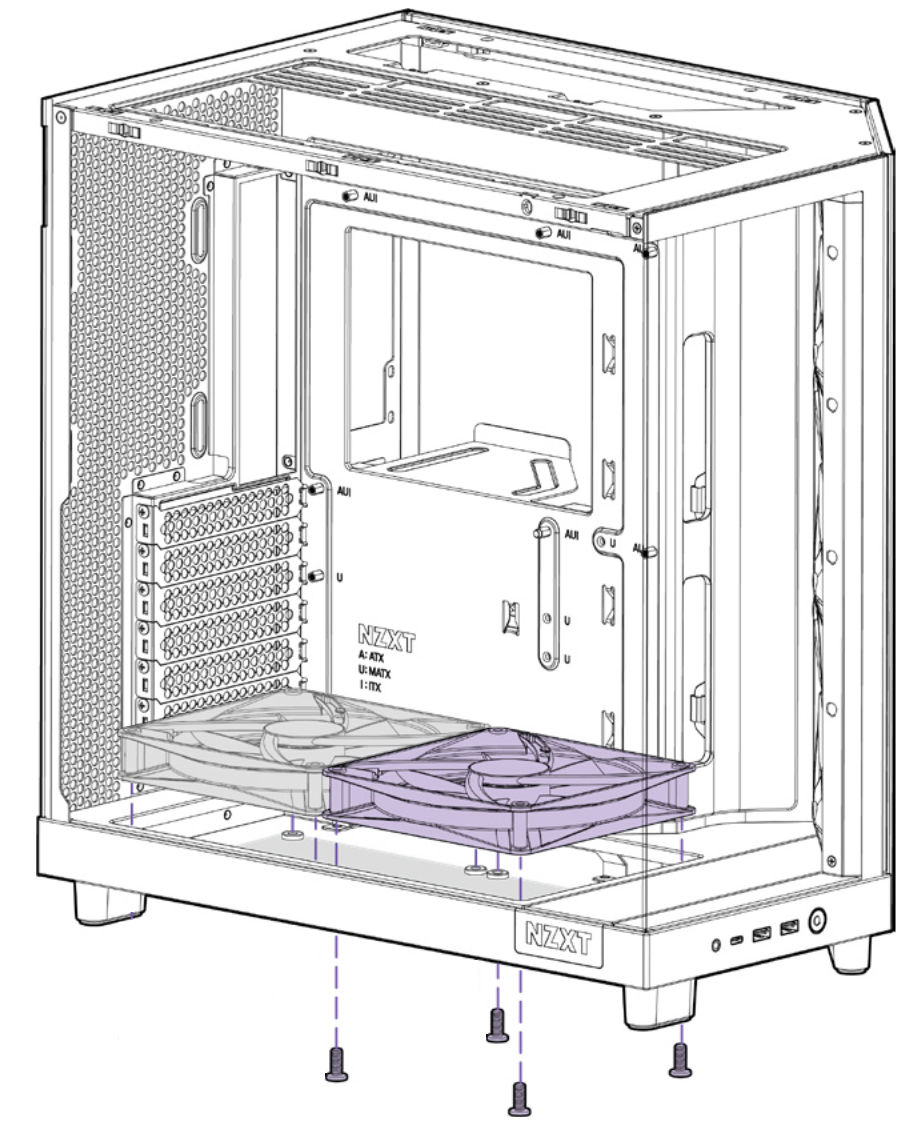

如果您在機殼底部另外安裝了 140 毫米風扇，該風扇會由四顆自攻 CB5 螺絲固定。同樣建議使用十字起子 #1 拆卸，以防止螺絲頭剝落。

拆卸裝飾面板

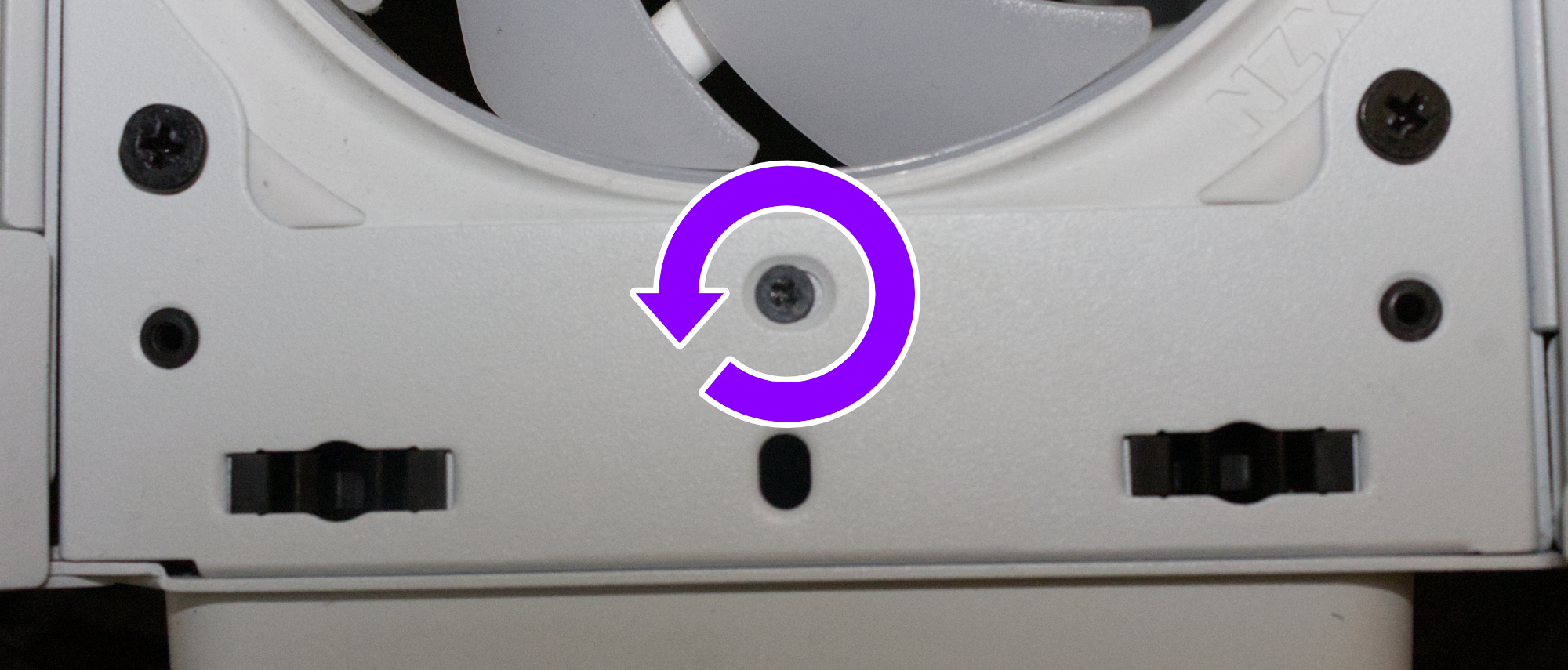

拆除前方風扇後，您需要拆卸裝飾面板以便在拆卸步驟中取出前置 I/O 模組。拆卸裝飾面板時，請先拆除位於前方風扇孔槽下方的螺絲。

拆除螺絲後，裝飾面板即可自由滑出並拆下。

拆卸機殼腳座

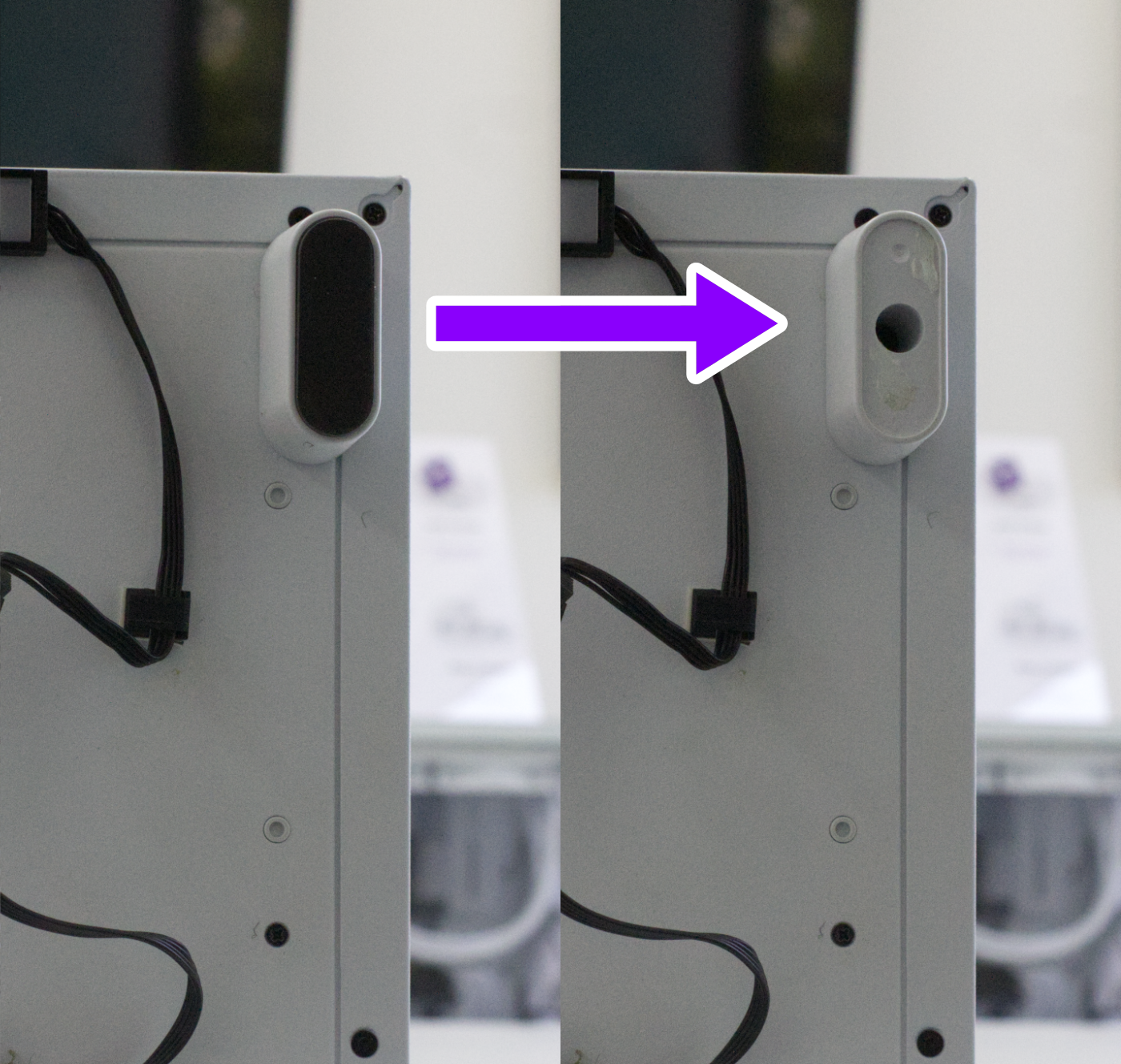

最後一步是拆除機殼腳座，因為它覆蓋了兩顆前置 I/O 模組螺絲之一。使用薄扁頭起子或安全剃刀，將橡膠腳座撬起，然後慢慢將腳座從機殼上剝離。

拆除後腳座可能會留下些許膠黏劑殘留物。

拆下橡膠腳座後，使用十字起子 #1 拆除腳座中間的螺絲，並將腳座從機殼上取下。

拆卸前置 I/O 模組

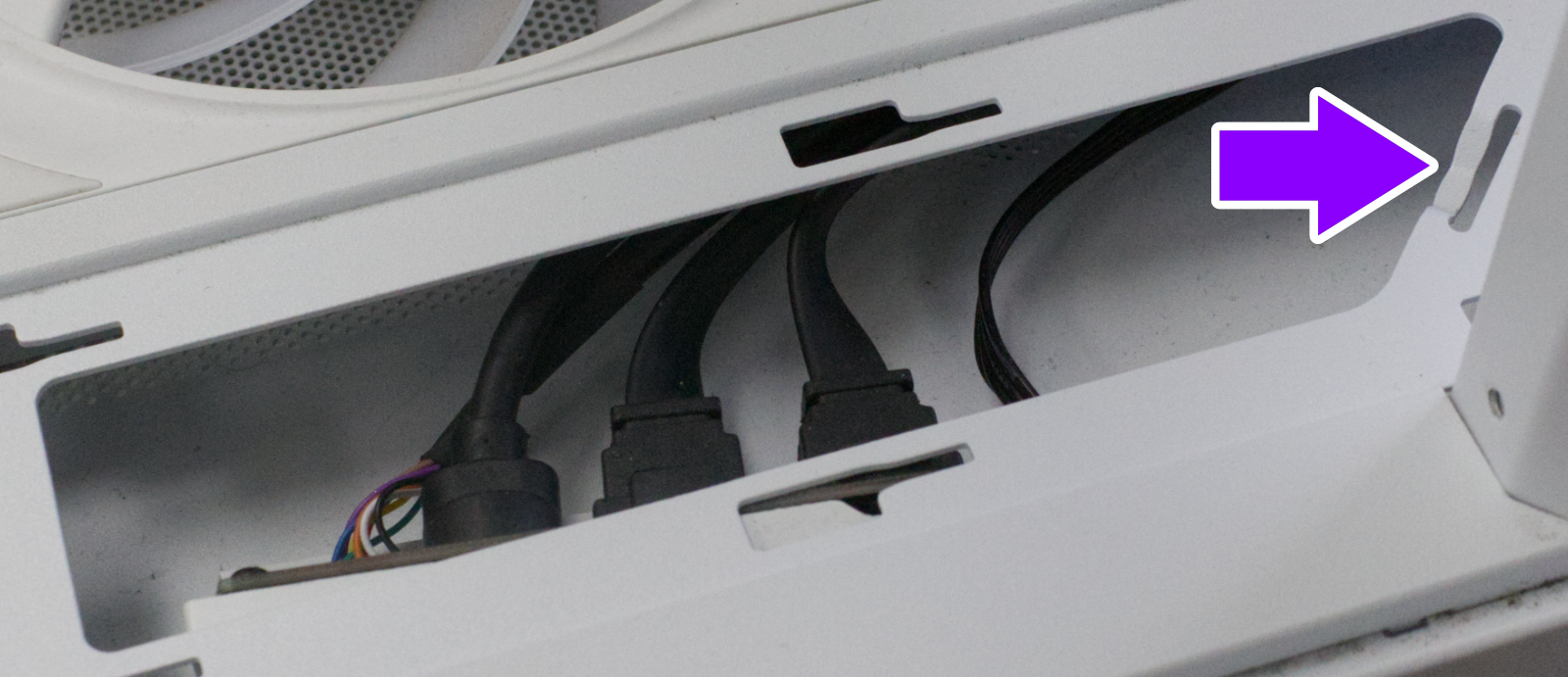

拆卸前置 I/O 模組前，請先剪斷將前置 I/O 線材固定於機殼的束線帶。

箭頭所指為束線帶位置，請勿剪斷機殼金屬部分。

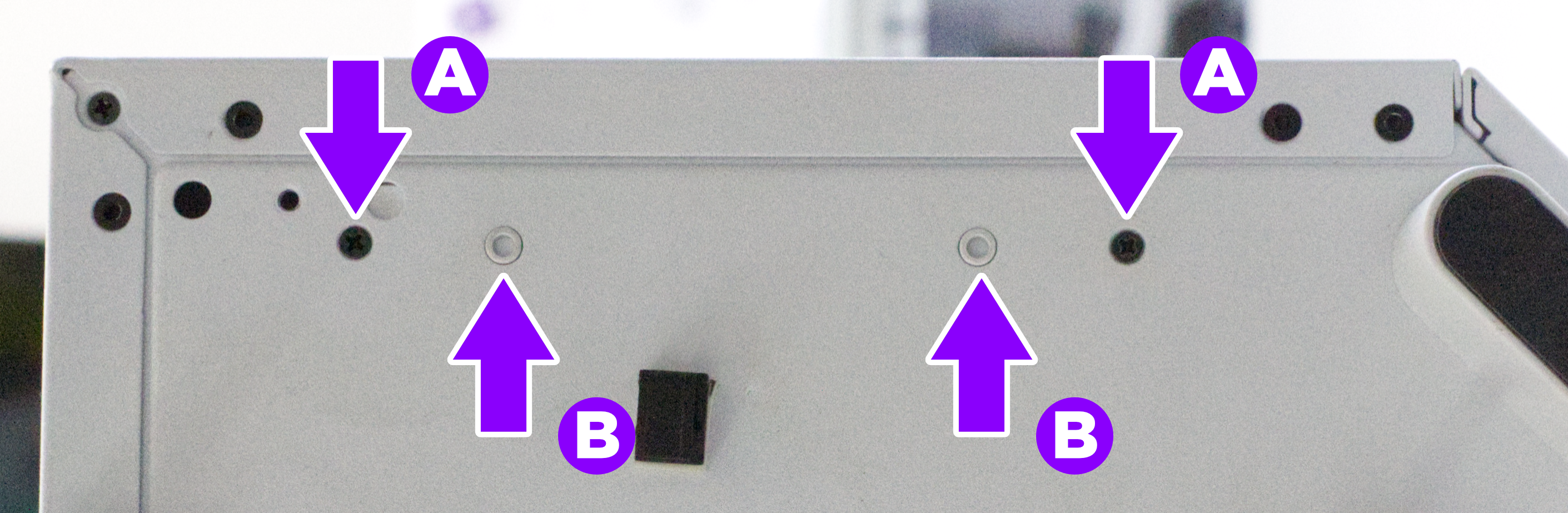

使用十字起子 #0 拆除兩顆螺絲 (A)，然後按下兩個固定銷 (B) 以釋放模組。

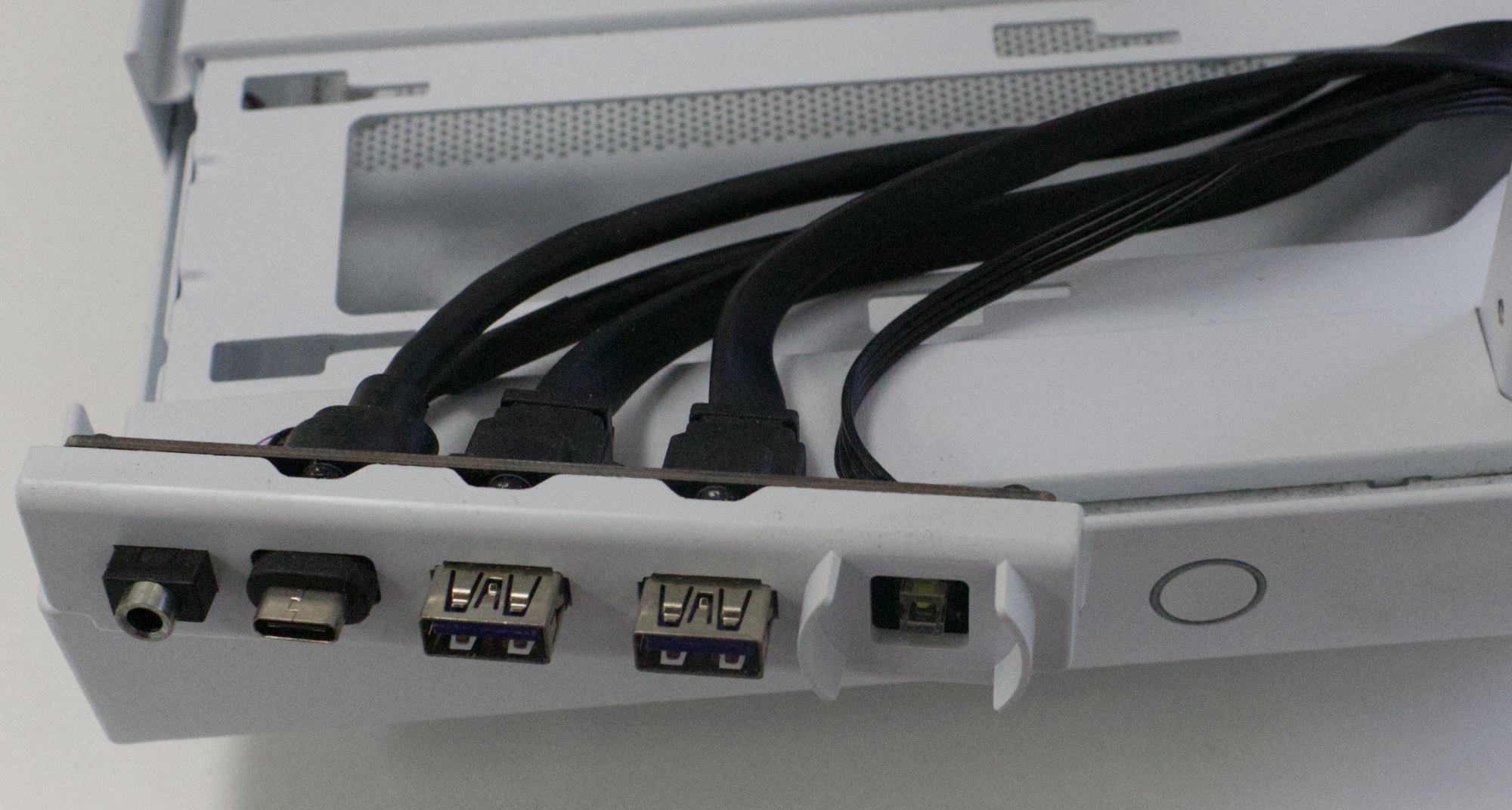

模組釋放後，利用線材將模組從機殼前方拉出，並從先前被裝飾面板覆蓋的開口取出。

安裝新前置 I/O 模組時，請依照上述步驟反向操作。
