NZXT H6 系列構建

本指南將回顧 NZXT H6系列 案例中的建構過程。請記住，以下指南是基於一位建築商對現有零件的經驗。您的構建可能與此有很大不同，我們實際上會鼓勵它。如果您對 NZXT H6 系列保護殼的構造感到特別自豪，請隨時透過我們的社群媒體帳號與我們分享：

• 官方的 #NZXTSetups Facebook 上的群組
• @NZXT 在 Twitter
• @NZXT 在 Instagram 上
• @抖音上的NZXT
• NZXT官方社群Discord

在 NZXT H6 系列中進行拼搭是一種極其簡單、直接的體驗，不僅適合初次拼搭者，而且對於想要打造個性作品的經驗豐富的拼搭者來說也非常靈活。在本指南中，我們將了解 H6 的一些主要功能，以幫助您開始建立。

準備你的構建

與任何 PC 建置一樣，最好在開始安裝機殼之前確保所有組件都能正常運作。這可以透過在機殼外部組裝 PC 來完成，通常是在主機板盒的頂部，這個過程稱為麵包板。這樣做的主要目的是在我們處理案例之前確保一切正常，以防萬一零件到達時出現需要更換的問題。

我們將在將來的另一篇指南中將麵包板作為一個整體進行介紹，但這裡的第一步將與對您的 PC 進行麵包板相同，這將準備您的主機板。

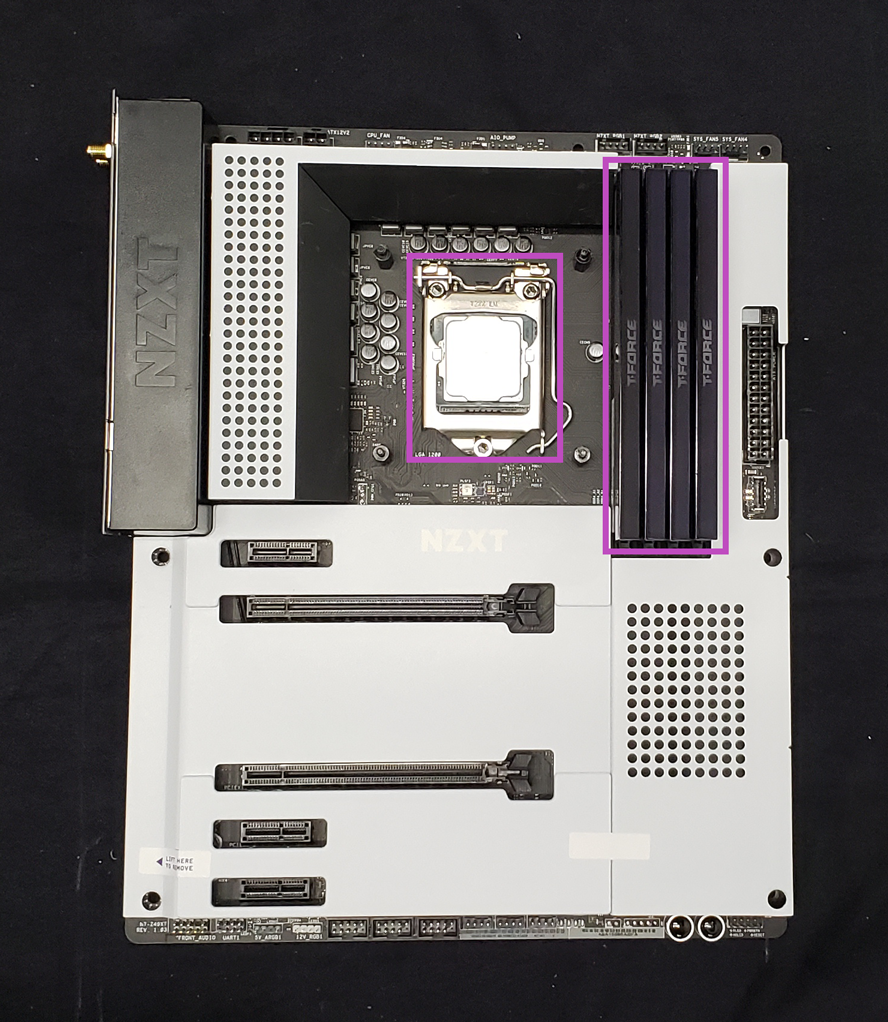

準備主機板

建議在在機箱中工作之前準備好您的主機板和任何連接的組件，因為這將使以後的安裝更加容易。這個過程通常包括以下內容：

• 將CPU安裝到CPU插槽中
• 根據主機板使用手冊安裝 RAM

  • 對於大多數兩根雙通道配置，您將在插槽 2 和 4 中安裝 RAM。對於我們的構建，我們將使用四根雙通道配置。
• 如果您使用任何 M.2 SSD，請根據主機板使用手冊安裝它們
• 如果您的 CPU 冷卻器包括背板或特殊安裝硬件，請立即安裝。
• 如果您使用的是塔式CPU散熱器，例如NZXT T120 系列，建議立即安裝散熱器

準備好主機板後，請繼續將其放在一邊，同時我們準備機箱本身。

準備案例

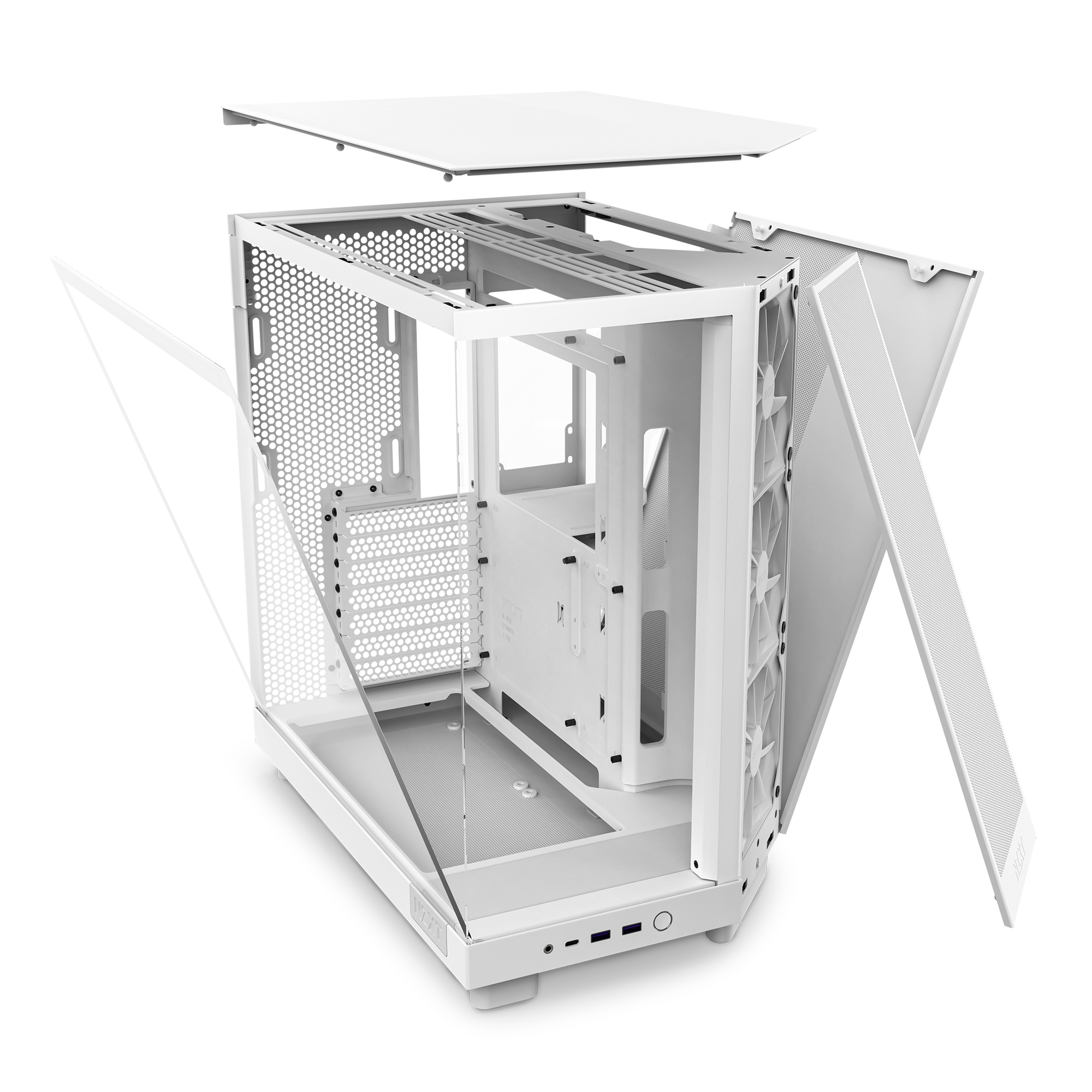

與我們添加零件來準備的主機板不同，準備機殼本身意味著將其剝離到基本部分，以便最有效地接觸機殼的每個角落和縫隙，使我們的建造盡可能簡單。

首先鬆開機殼後方固定左側鋼化側面板和右側金屬側面板的固定螺絲。請注意，這些螺絲是 係緊螺絲，因此一旦鬆動它們就不會出來，而且一旦解鎖就會軟塌塌地掉落。鬆開這些螺絲後，我們將從機殼的頂部後部拉出這兩個面板並將其放在一邊，從而將其拆下。對於玻璃面板，建議將其放置在柔軟平坦的表面上，以防止損壞面板。

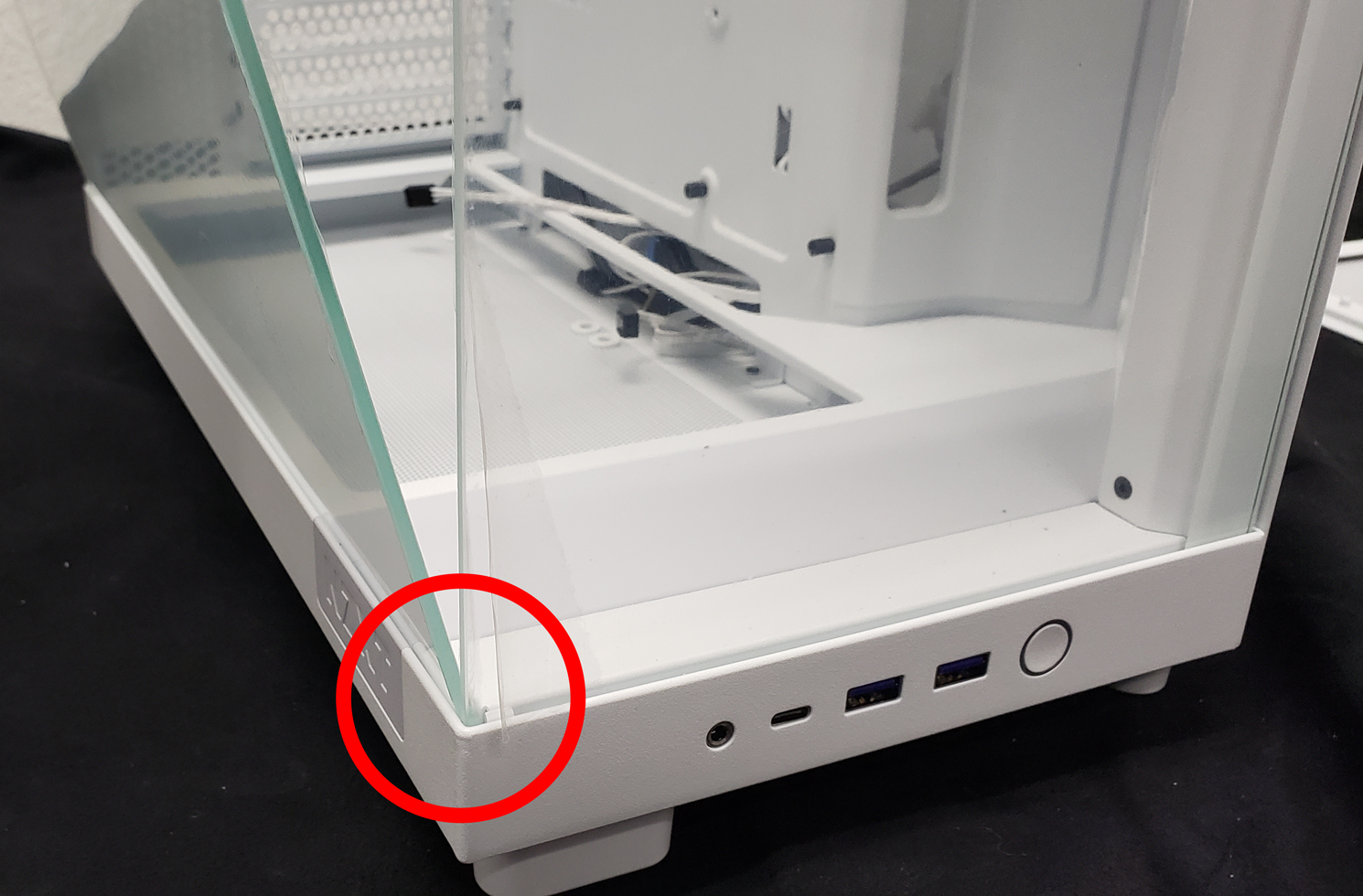

Note:  拆卸左側強化玻璃面板時請小心。面板插入外殼底部，如果沿著該邊緣受力，面板可能會破裂。

對於頂部和右前側的網格面板，將使用一組夾子和球形接頭完全摩擦配合到外殼上。透過找到較大面板之一被移除的裸露邊緣，或使用外殼後部和底部的唇緣並向外拉，可以輕鬆移除這些部件。

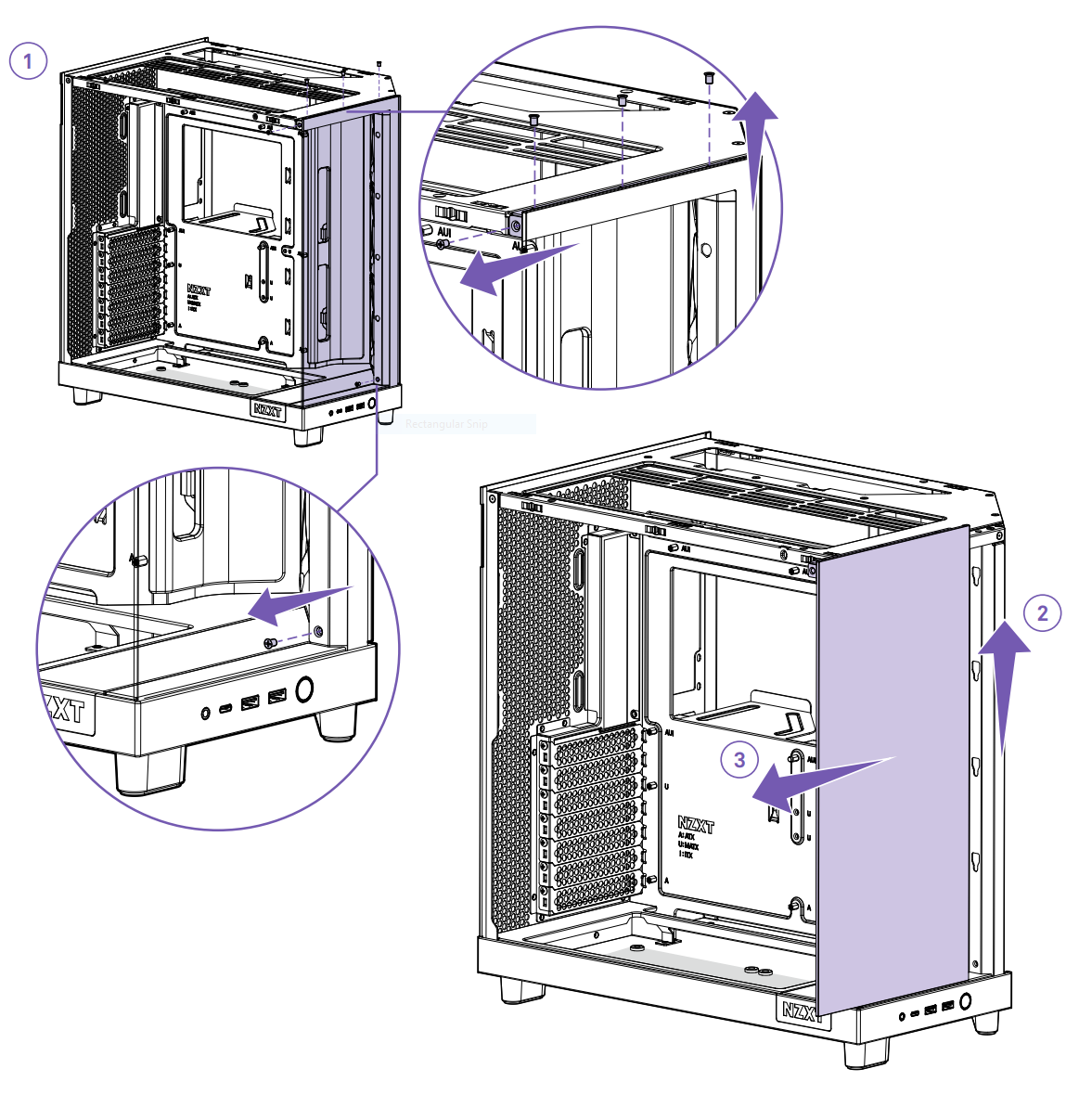

最後，我們可以從外殼上取下前鋼化玻璃，以便在建造過程中更好地接觸到我們的內部組件。為此，請擰下位於玻璃面板頂部邊緣的三個螺絲，然後擰下機箱外部面板左上角的螺絲，最後擰下機箱內部面板右下角的螺絲。卸下所有 5 顆螺絲後，將面板向上提起，從機殼側面解鎖並將其卸下。與左側面板一樣，建議將此面板放置在柔軟平坦的表面上，以防止任何損壞。

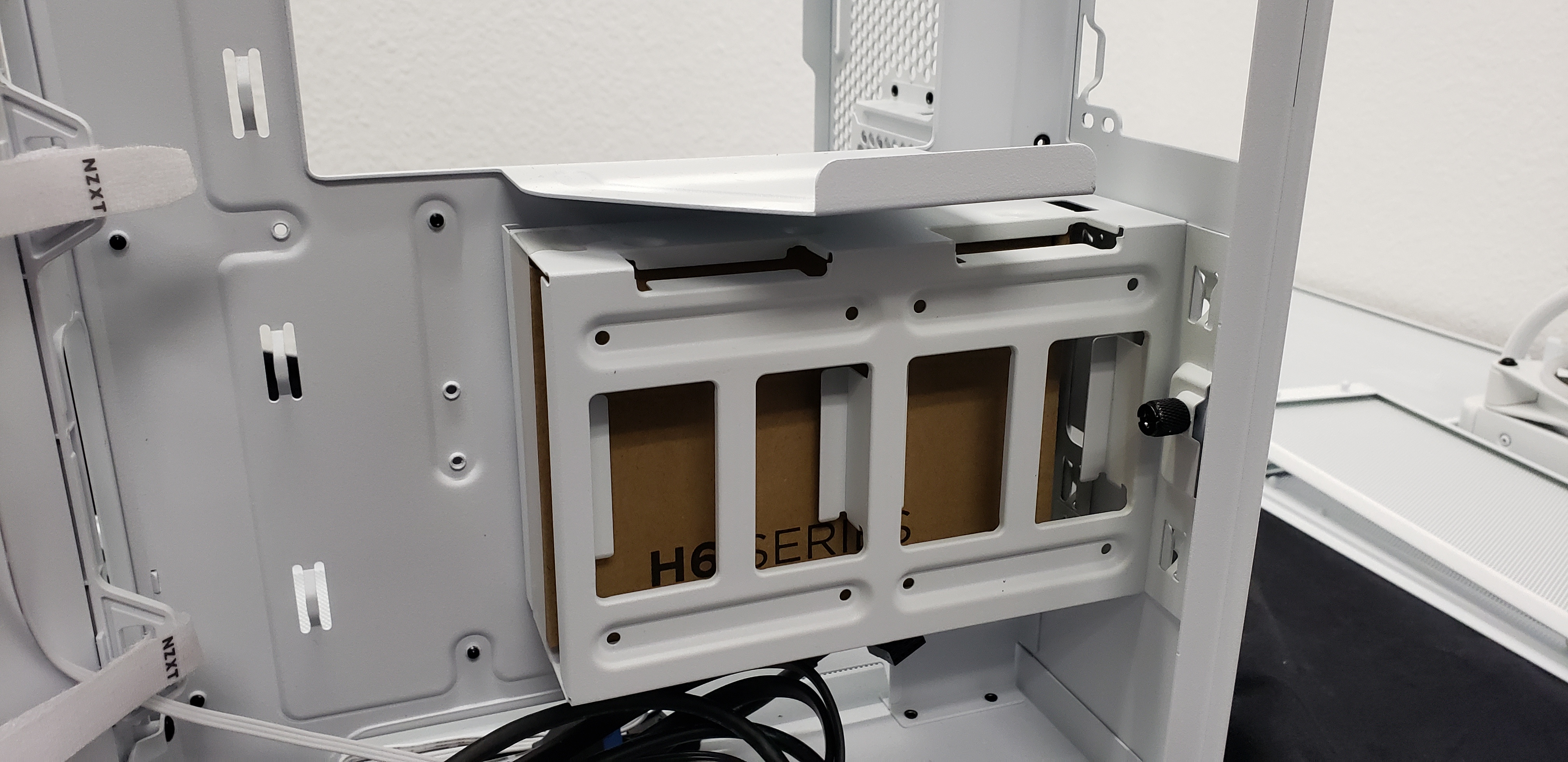

最後要移除的是機殼右側腔室中的驅動器籠和配件盒。為此，請像鬆開側面板一樣鬆開固定螺絲，然後向上提起驅動器籠以將其從機箱後部解鎖並將其拉出。在驅動器籠內，您會發現配件盒，其中包括您的建造所需的各種螺絲、緊固件和紮帶。

安裝主機板

準備好機殼和主機板後，下一步就是安裝主機板。首先檢查外殼本身，確保預先安裝了正確的支架。預設情況下，NZXT H6 系列機箱將配置為ATX和ITX主機板。如果您使用的是mATX (Micro ATX) 主機板，則需要將一些預先安裝的支架從標有A的下部安裝座重新定位到標有U的上部安裝座為了正確安裝您的主機板。

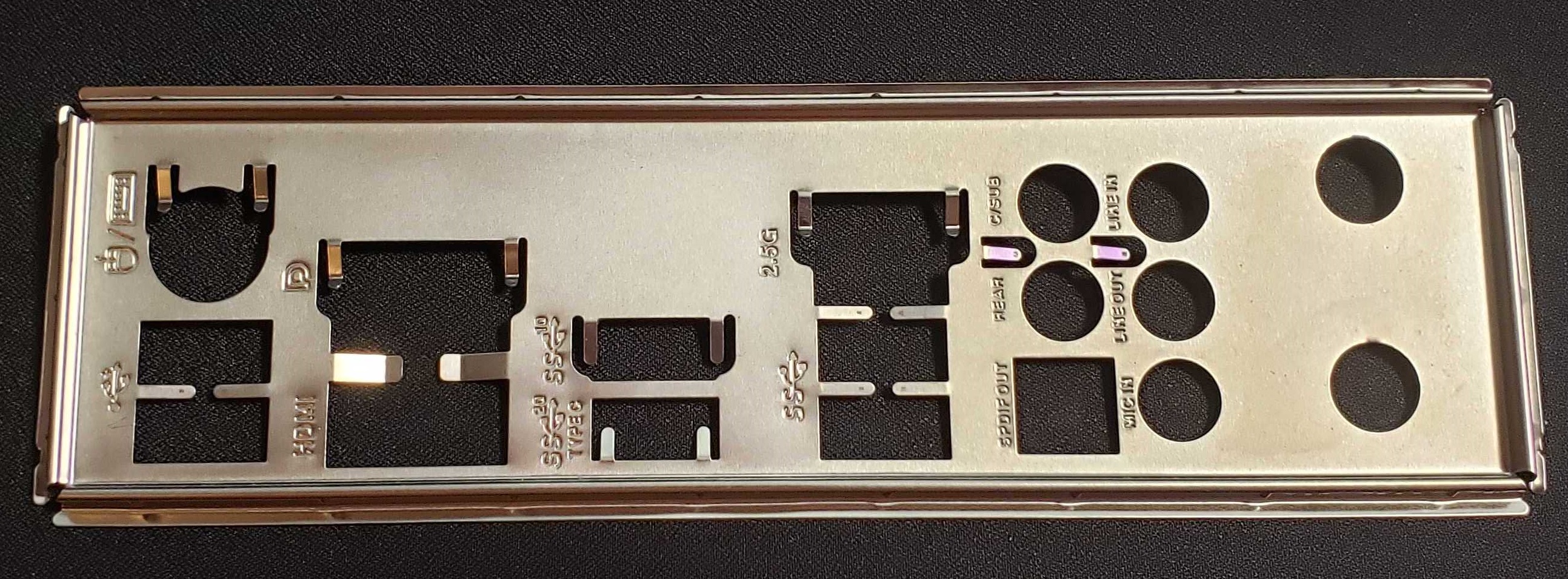

如果您的主機板不包含集成 I/O 板，您需要確保在此步驟中將其牢固地安裝到機箱後部，並將其從機箱內部壓入切口。安裝時請小心I/O 板，因為它們通常由沖壓金屬製成，並且非常鋒利。

許多主機板，包括我們的 NZXT N系列主機板 都會包含整合I/O 板，使安裝更加容易。

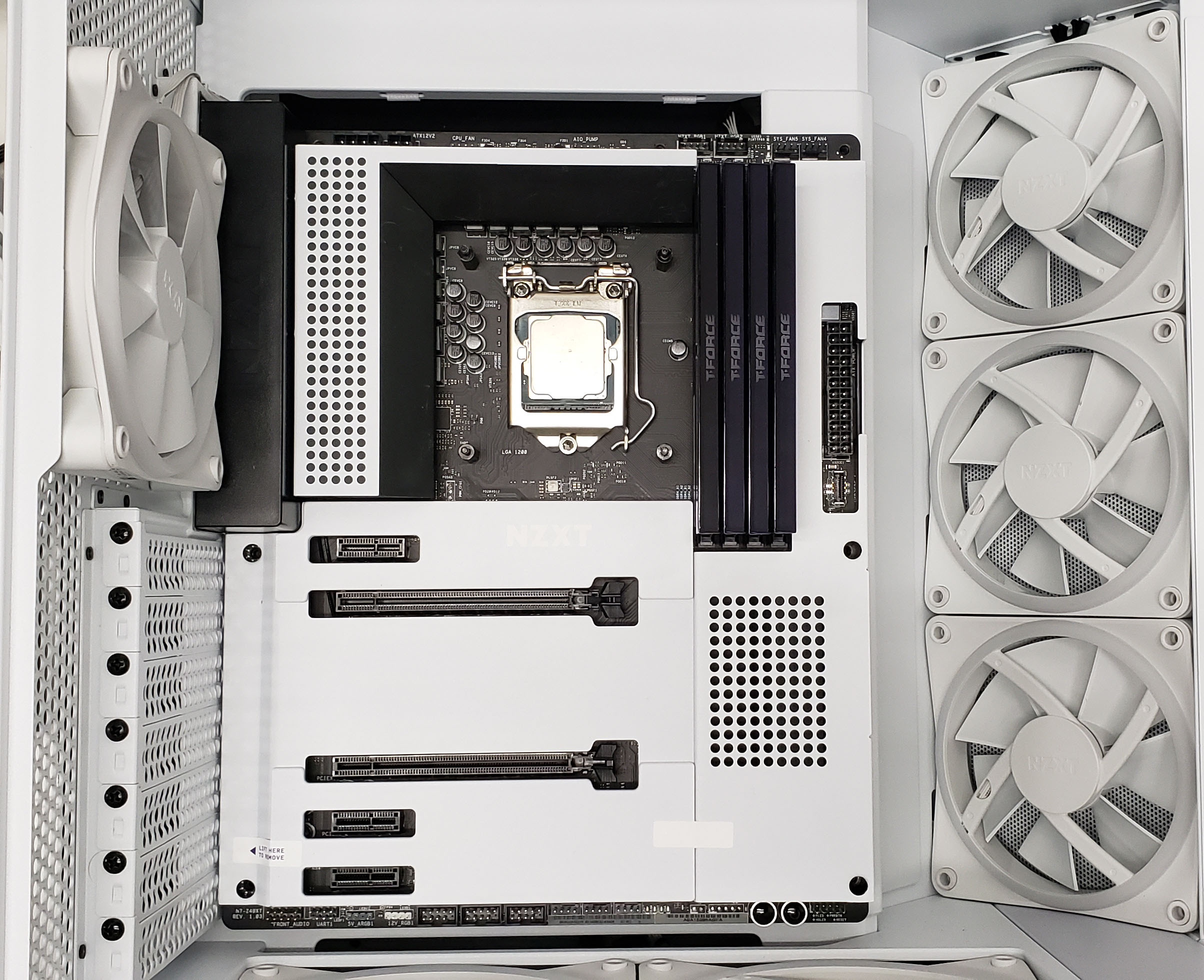

將主機板與 I/O 機殼後部的板或切口，然後放低主機板，使支架全部與主機板上的螺孔正確對齊。NZXT H6 機殼將包括一個凸起的中心支架，有助於將主機板對齊到位。主機板安裝到位後，使用附件盒中附帶的6-32 x 5mm安裝螺絲將其固定到機殼上。

安裝風扇和散熱器

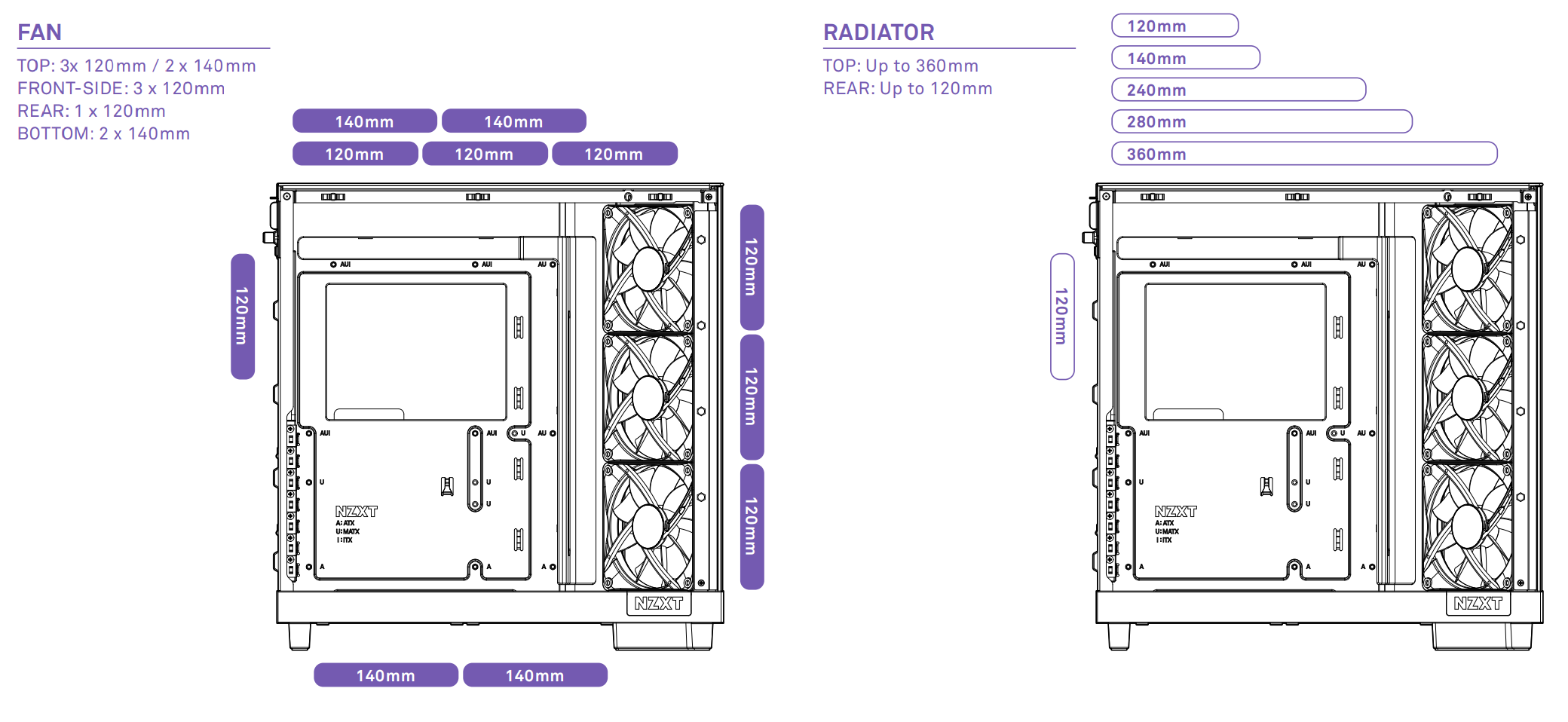

NZXT H6 系列包括一些用於在機箱中安裝風扇和散熱器的選項，這些選項將在下圖中進行細分：

您可能還注意到，H6 系列機殼的右前部分預先安裝了 3 個風扇，具體型號取決於您的機箱類型：

• NZXT H6 Flow - 三 (3) 個 NZXT F120Q 120 毫米靜音氣流風扇（機殼版）
• NZXT H6 Flow RGB - 三 (3) 個 NZXT F120 RGB 核心 120 毫米風扇（機箱版本）

對於想要預先使用不同風扇的人來說，任何標準 120 毫米機殼風扇都應該毫無問題地安裝。對於此構建，我們將使用NZXT F120 RGB Duo 120 毫米風扇。但請記住，由於高度間隙，您無法在右前部分安裝散熱器。

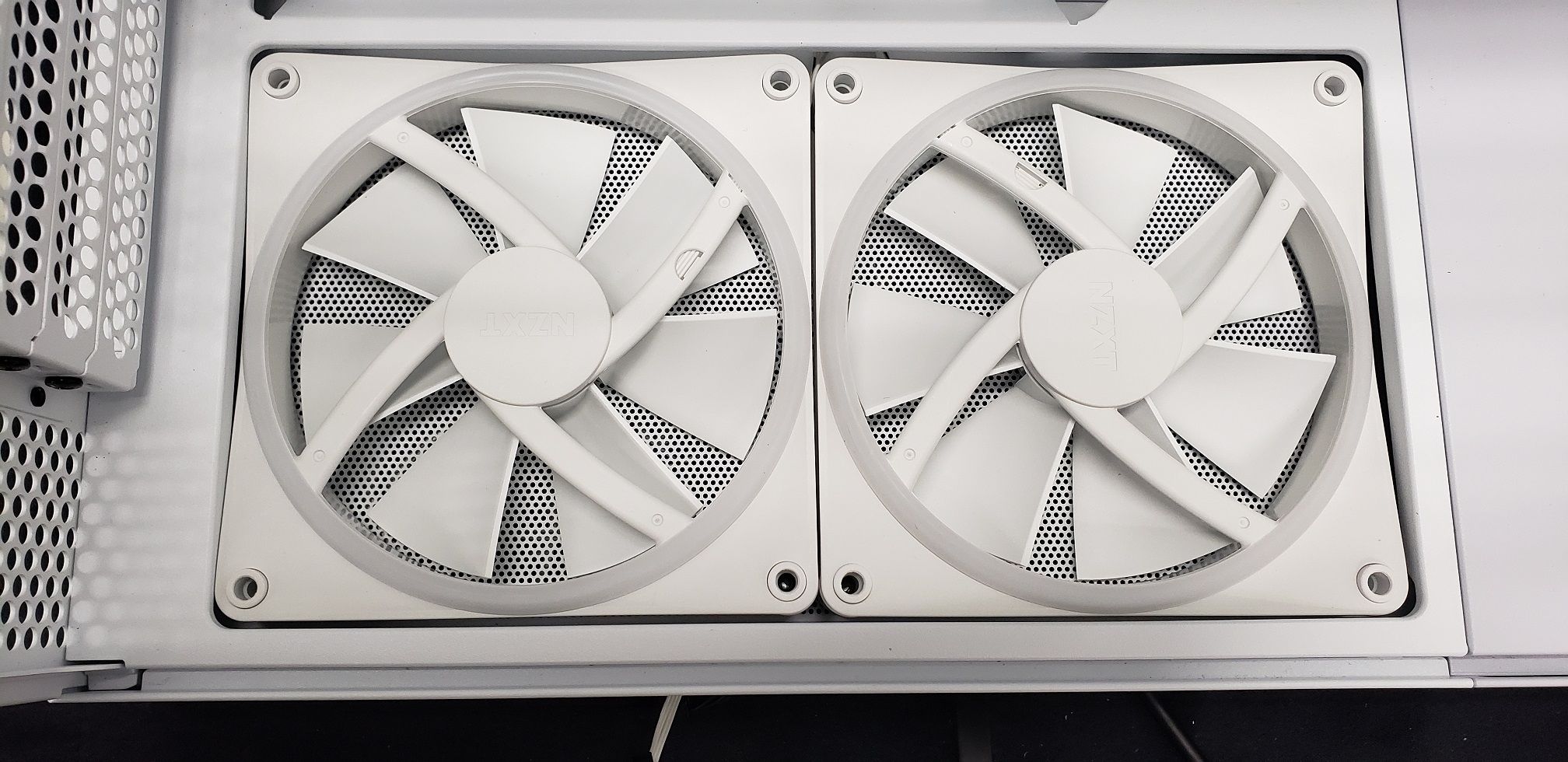

機殼底部有可容納一對 140 毫米風扇的空間，可將冷空氣直接輸送到顯示卡和任何其他已安裝的擴充卡。對於我們的構建，我們將使用NZXT F140 RGB Duo 140 毫米風扇。與右前部分一樣，由於寬度間隙，您無法在底部安裝散熱器。

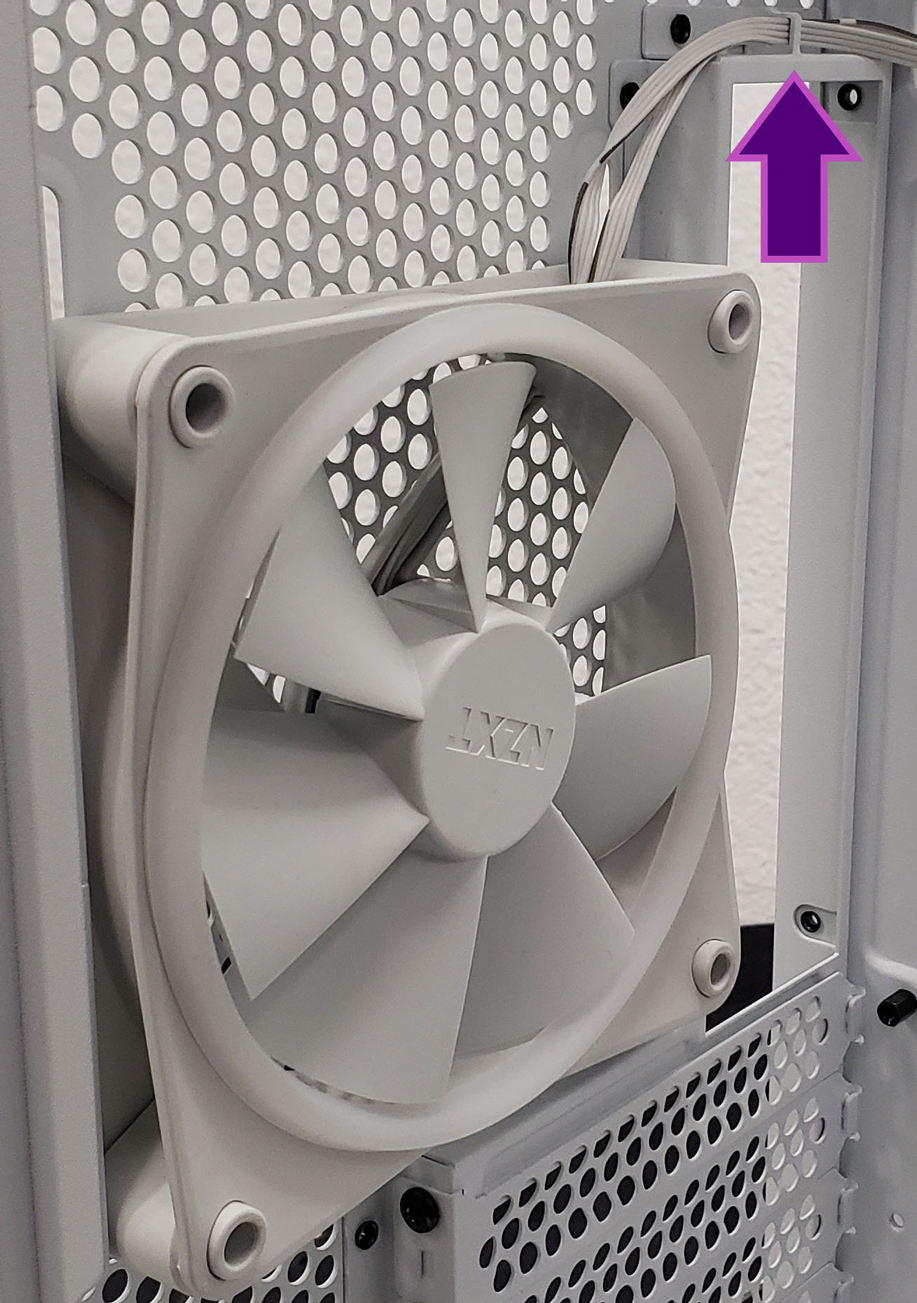

在機殼後部，您會發現一個 120 毫米風扇和散熱器安裝座。這款安裝座可用於輕鬆安裝帶有適當風扇的緊湊型 120 毫米液體冷卻器或單個 120 毫米風扇（如 NZXT F120 RGB Duo 風扇），為您的系統提供備受讚賞的熱空氣排氣。除此之外，您還可以找到一個係緊點，以幫助管理此部分中安裝的任何風扇或散熱器的電纜。

安裝散熱器時，最好先從X形圖案的相對角開始固定散熱器，然後再旋入內部螺絲。

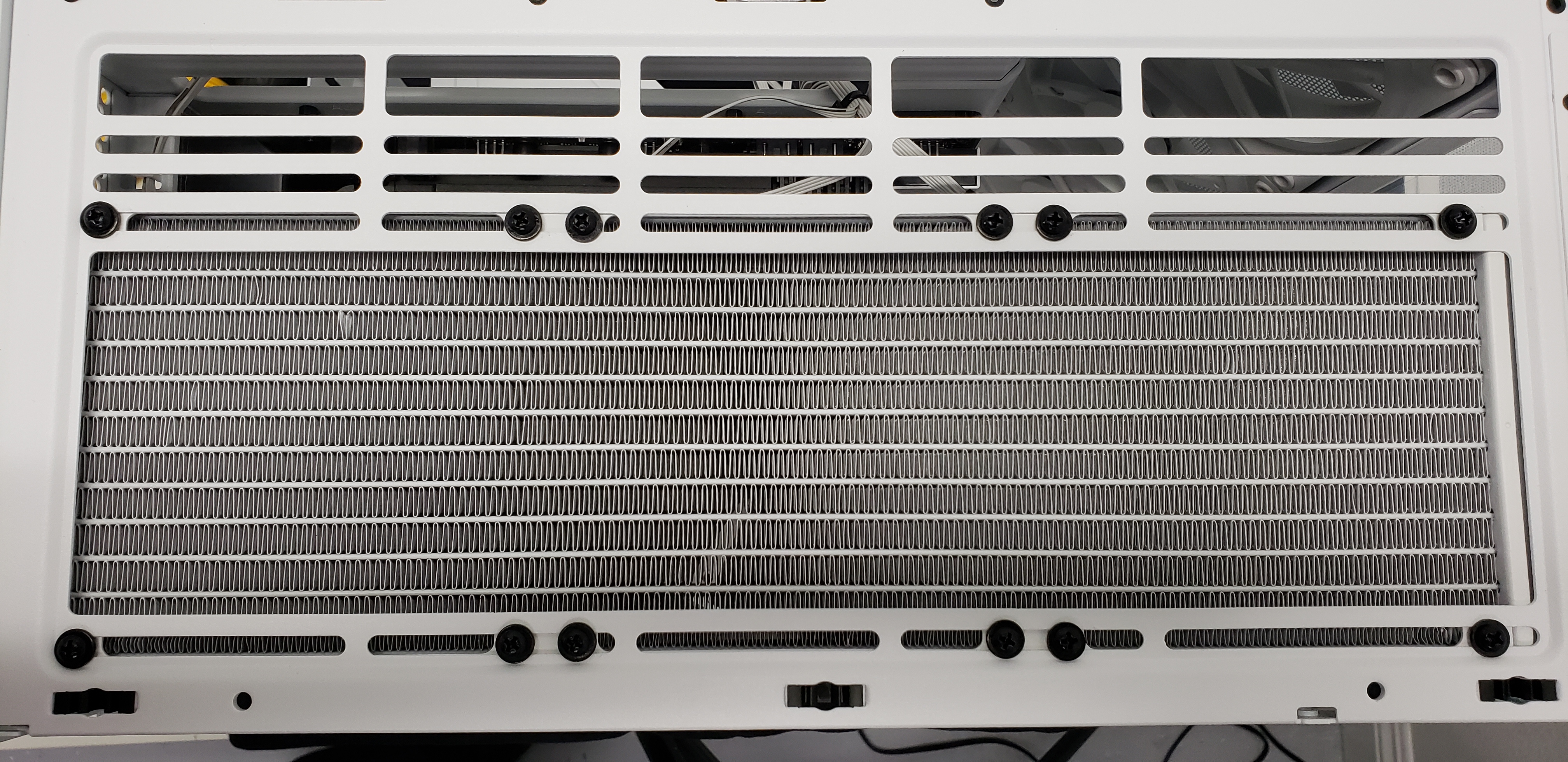

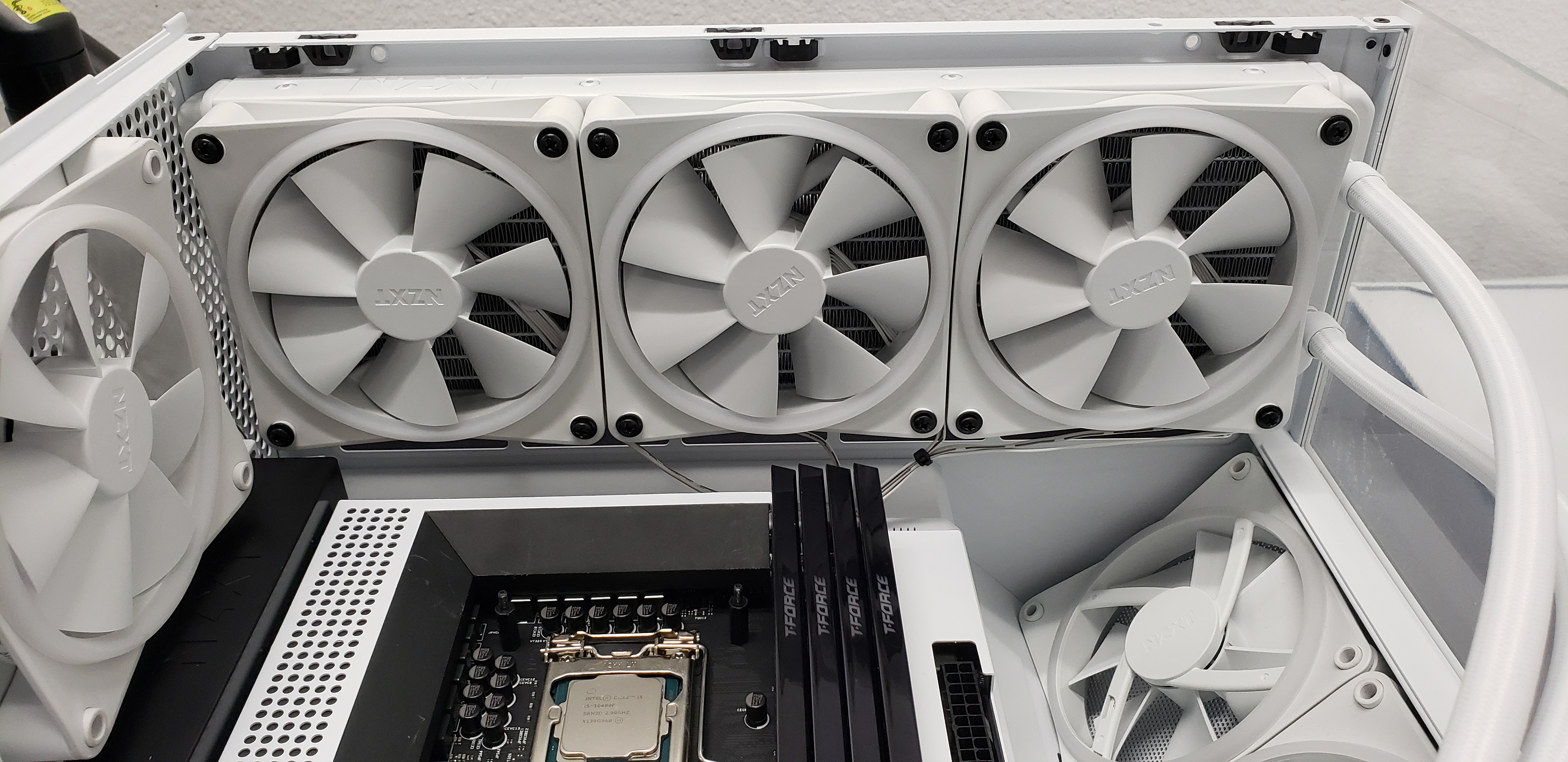

最後，在機殼頂部，您會發現頂部風扇安裝座。這些風扇不僅可以毫無問題地支援最多三 (3) 個 120 毫米風扇或兩 (2) 個 140 毫米風扇，而且還可以支援長度長達 280 或 360 毫米的液體冷卻器。如果您要使用像NZXT T120 冷卻器這樣的塔式冷卻器，我們建議您保留該空間，因為它會將新鮮空氣從CPU 冷卻器中吸走並影響性能，但是如果您使用更大的AIO 冷卻器，則頂部安裝對於大多數 AIO 液體冷卻器（例如我們的Kraken 和 Kraken Elite 系列）具有足夠的靈活性。

將風扇安裝到散熱器時，請確保電纜面向機殼後方的位置。

對於我們的構建，我們將使用白色的NZXT Kraken 360 RGB ，但我們將風扇更換為 F120 RGB Duo 風扇，就像我們之前所做的那樣匹配構建的其餘部分。

安裝 AIO 液體冷卻器

雖然我們在準備主機板時介紹了在最後一節中安裝散熱器和背板，但我們仍然需要將冷卻器蓋安裝到主機板本身。

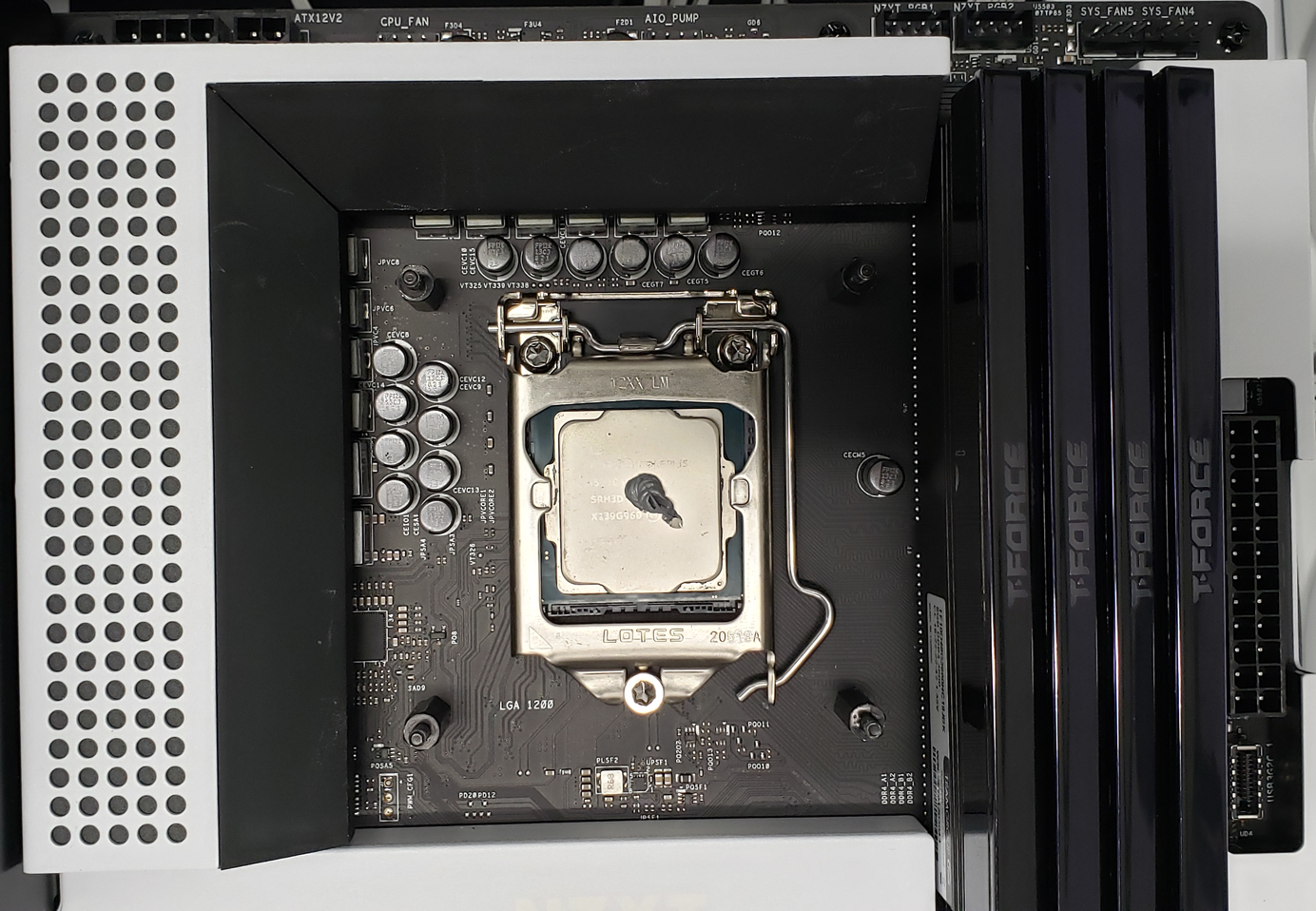

如果您的冷卻器沒有預先塗抹導熱膏，您需要將適量的導熱膏直接塗抹到CPU上的整合式散熱器(IHS)上。有很多方法可以做到這一點，但我們將使用的方法是在 IHS 中心放置豌豆大小的量。如果您有一個新的、從未安裝過的 NZXT Kraken 系列冷卻器，您可以跳過此步驟，因為您的導熱膏已預先塗抹並準備就緒。

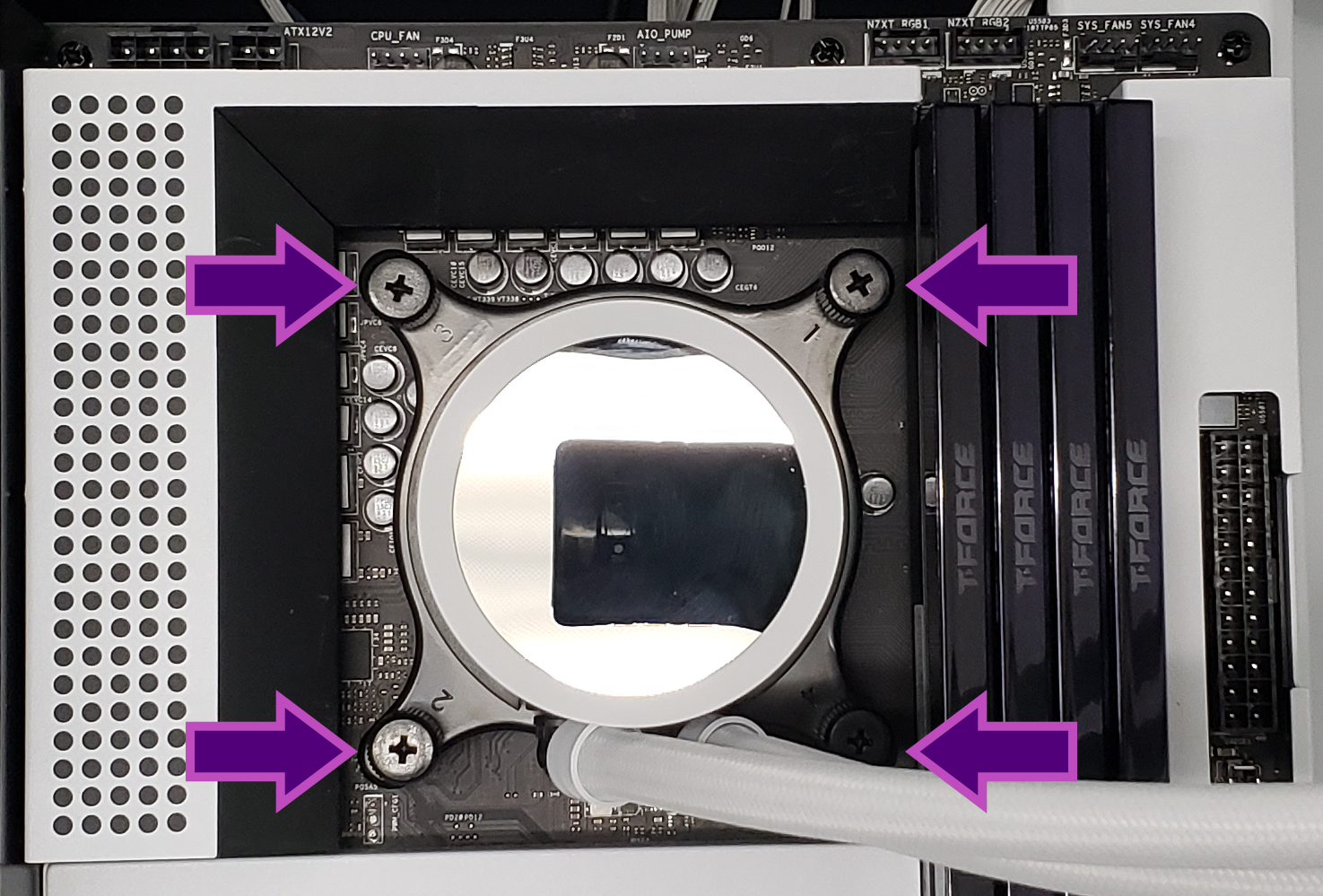

確保在 AIO 的冷板蓋上安裝了適當的安裝硬體（對於 NZXT Kraken 冷卻器，這些硬體將預先安裝在英特爾安裝環中）。如果您使用AMD CPU，請參閱使用手冊以了解如何更換安裝環）。將 CPU 冷卻器與主機板上的支架對齊，然後根據冷卻器隨附的使用手冊固定冷卻板蓋。對於 NZXT Kraken 系列冷卻器，我們建議將所有四個螺絲鬆散地固定到支架上，然後從右上、左下、左上、最後右下開始以 X 形方式擰緊它們。確保僅擰緊這些螺絲，直至所有四個螺絲都用手擰緊，因為過度擰緊這些螺絲可能會導致系統不穩定。

安裝 GPU

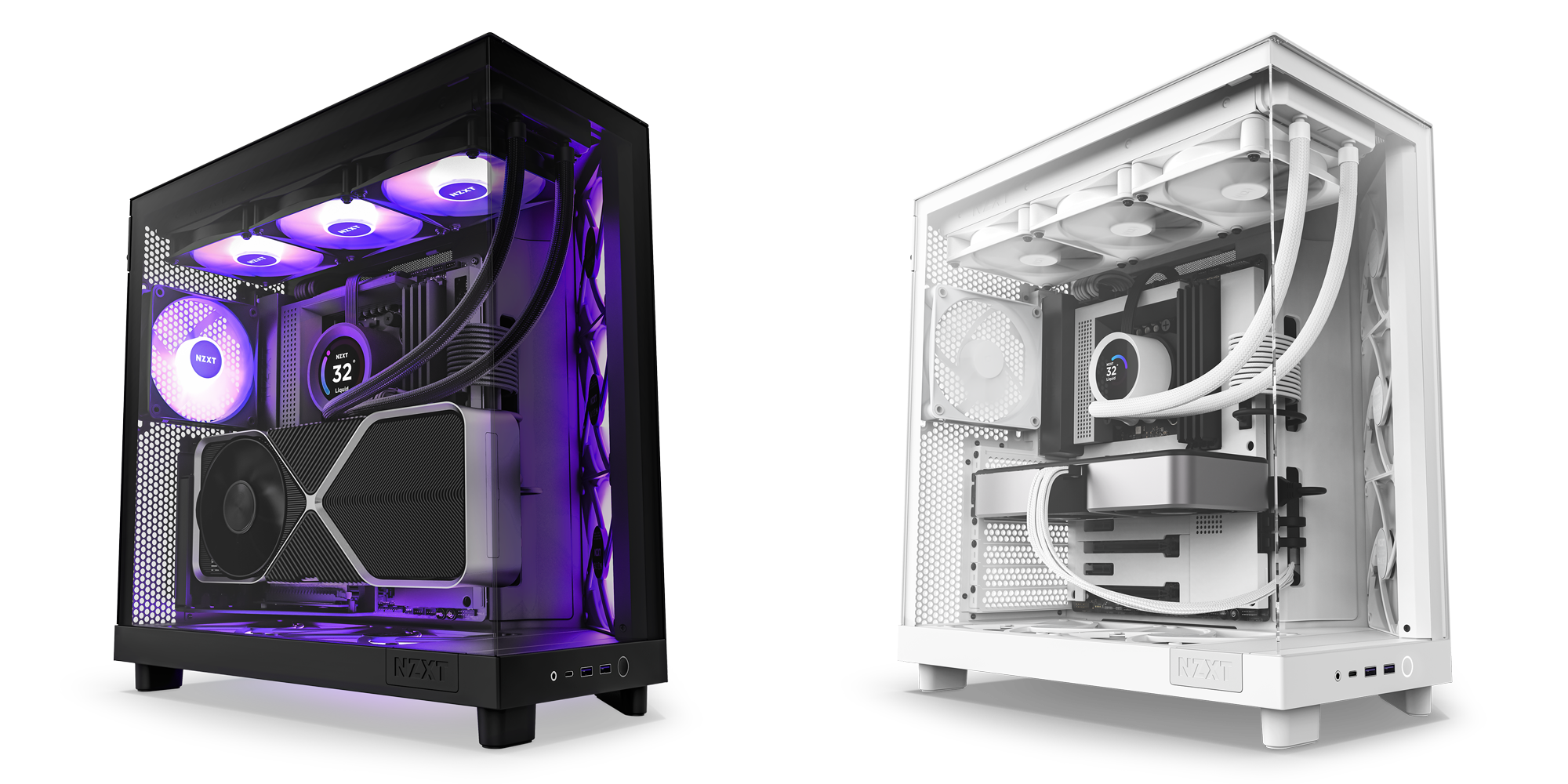

垂直與標準 GPU 安裝

在 H6 系列中安裝顯示卡或GPU時，您將有以下兩個選項之一：

• 標準安裝，也稱為水平安裝或


• 透過NZXT 垂直 GPU 安裝套件進行垂直安裝

在這兩個安裝時間之間，您選擇哪一個通常取決於個人喜好，而不是性能之一。垂直安裝可以更輕鬆地更好地展示您的 GPU 風扇和麵板，這對您的構建非常有吸引力，具體取決於您所使用的 GPU。但值得注意的是，垂直安裝會阻塞主機板上任何剩餘的 PCIe 插槽，並且需要使用額外的安裝套件（單獨出售）。

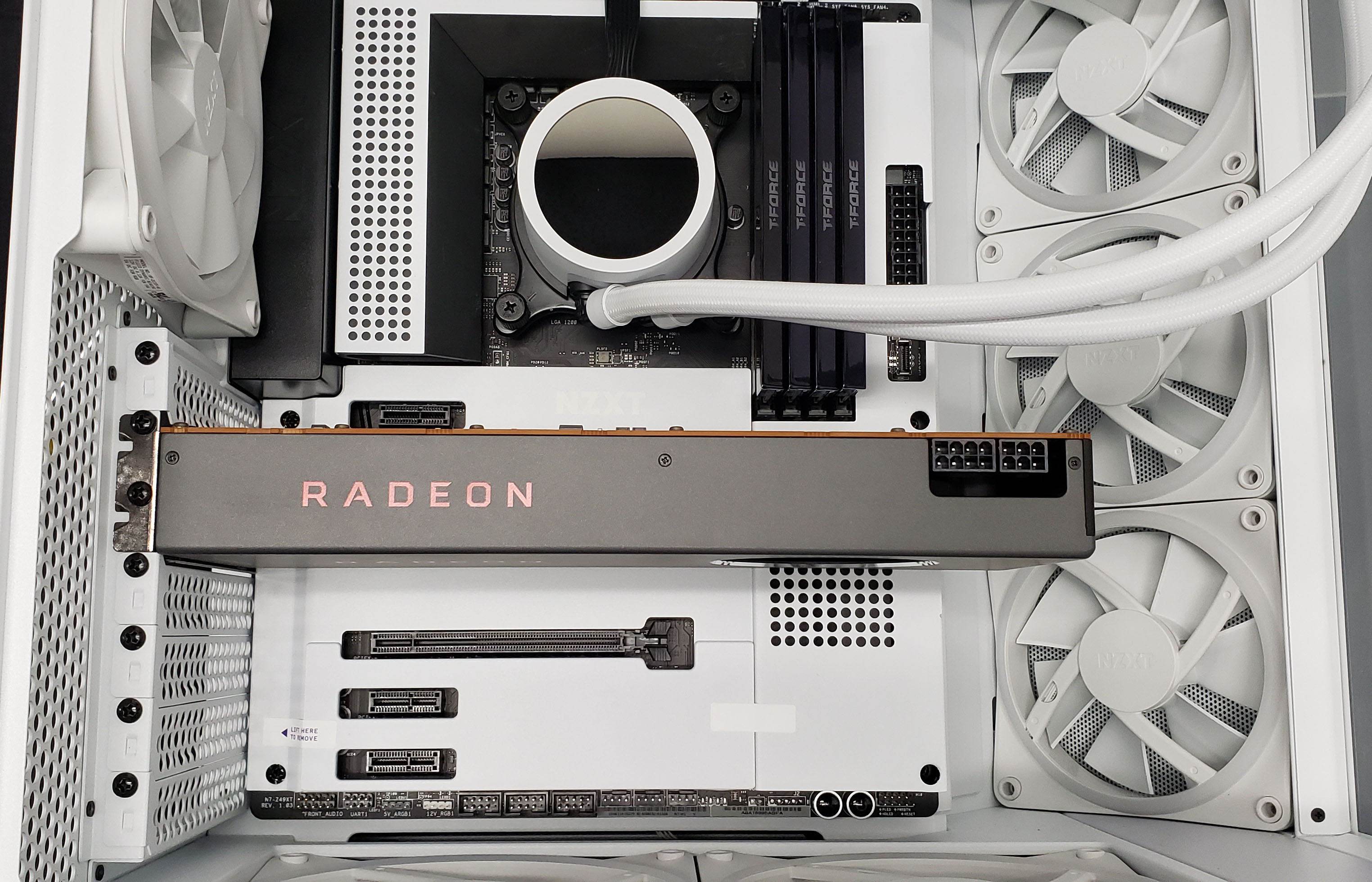

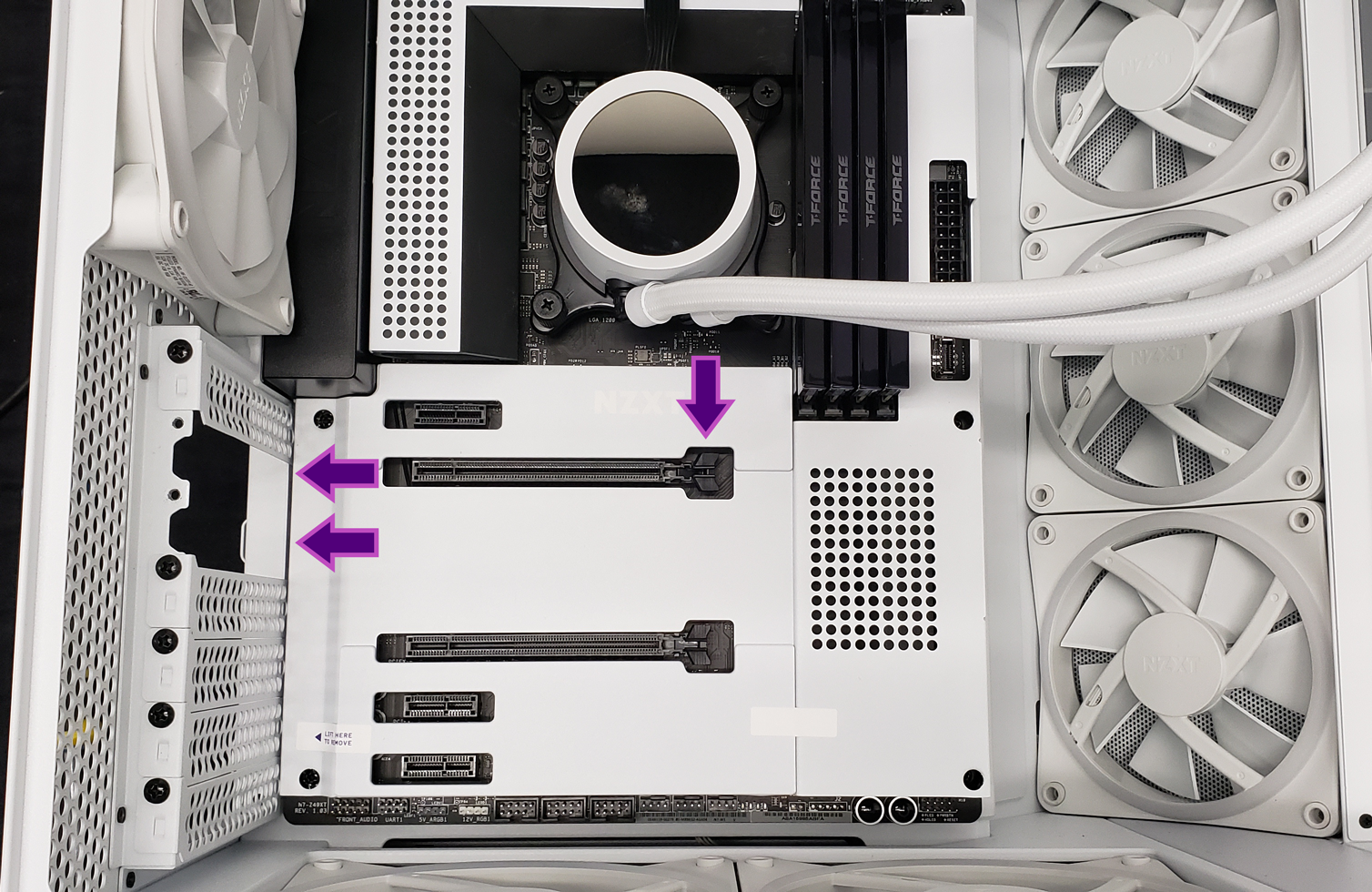

安裝 GPU 時，首先確定特定 GPU 所需的插槽數量以及與已安裝主機板最頂部 PCIe 插槽對齊的插槽數量。對於我們的構建，我們將使用 2 插槽 GPU，從第二個插槽蓋開始，如上所示。我們還需要確保位於 PCIe 插槽右邊緣的塑膠美人魚夾處於開啟狀態。

將 GPU 與 PCIe 插槽對齊，然後用力將卡片按入插槽，直到美人魚夾鎖定到位。使用從 PCIe 插槽蓋上拆下的螺絲固定 GPU，卡片應牢固地安裝到機殼上。許多 GPU 也可能包括一條或多根形式的補充電源線 6+2 針 PCIe 電纜或 16 針 12VHPWR 電纜（如上圖所示，我們的 GPU 使用一對 6+2 電纜僅用在兩者之一上的 6 針部分）。

使用垂直 GPU 安裝套件時，您需要卸下所有後方 PCIe 插槽蓋。有關使用垂直 GPU 安裝套件的更多信息，請參閱產品使用手冊。

安裝3.5 " 和2.5 " 儲存驅動器

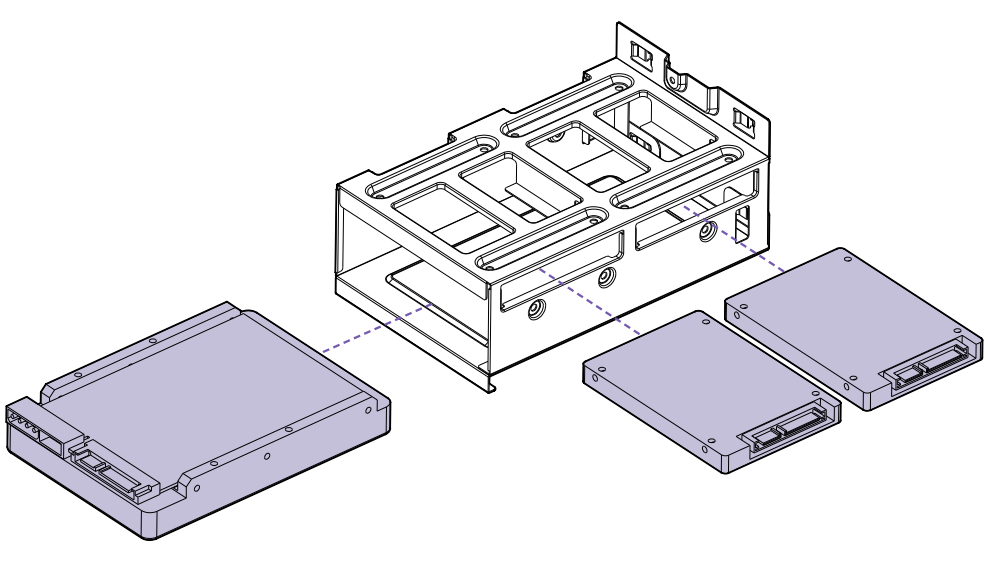

NZXT H6 系列的便利功能是易於拆卸的驅動器籠，可用於安裝單一 3.5 " 儲存磁碟機以及一對 2.5 " 儲存驅動器。

安裝驅動器時，請確保所有連接器都面向驅動器盒的開口側。如果您不打算使用任何 3.5 " 或 2.5 " 驅動器位於 PC 內，您也可以選擇重新安裝驅動器盒或將其從機箱中取出。

對於我們的構建，雖然我們沒有使用任何額外的儲存驅動器，但我們將重新安裝籠子以容納我們的 NZXT [RGB & 風扇控制器 用於我們添加到機箱中的風扇。

安裝電源

若要安裝電源裝置或PSU，首先要確定您正在使用的電源類型。H6 系列與大多數 ATX 風格電源相容，這些電源可分為以下三類之一：

• 模組化 - PSU 上的所有電纜都可以根據需要拆除和使用。這樣可以輕鬆管理電纜，因為您只需要使用建造所需的電纜。這是我們將用於構建的 PSU 類型。
• 半模組化 - PSU 的大多數電纜都可以根據需要拆卸和使用，但關鍵電纜（例如 24 針 ATX 電源和 4+4pin CPU 電源可能整合到電源中且 不可可拆卸。
• 標準（又稱為非模組化）- PSU 的所有電纜都將整合到設備中且不可拆卸。

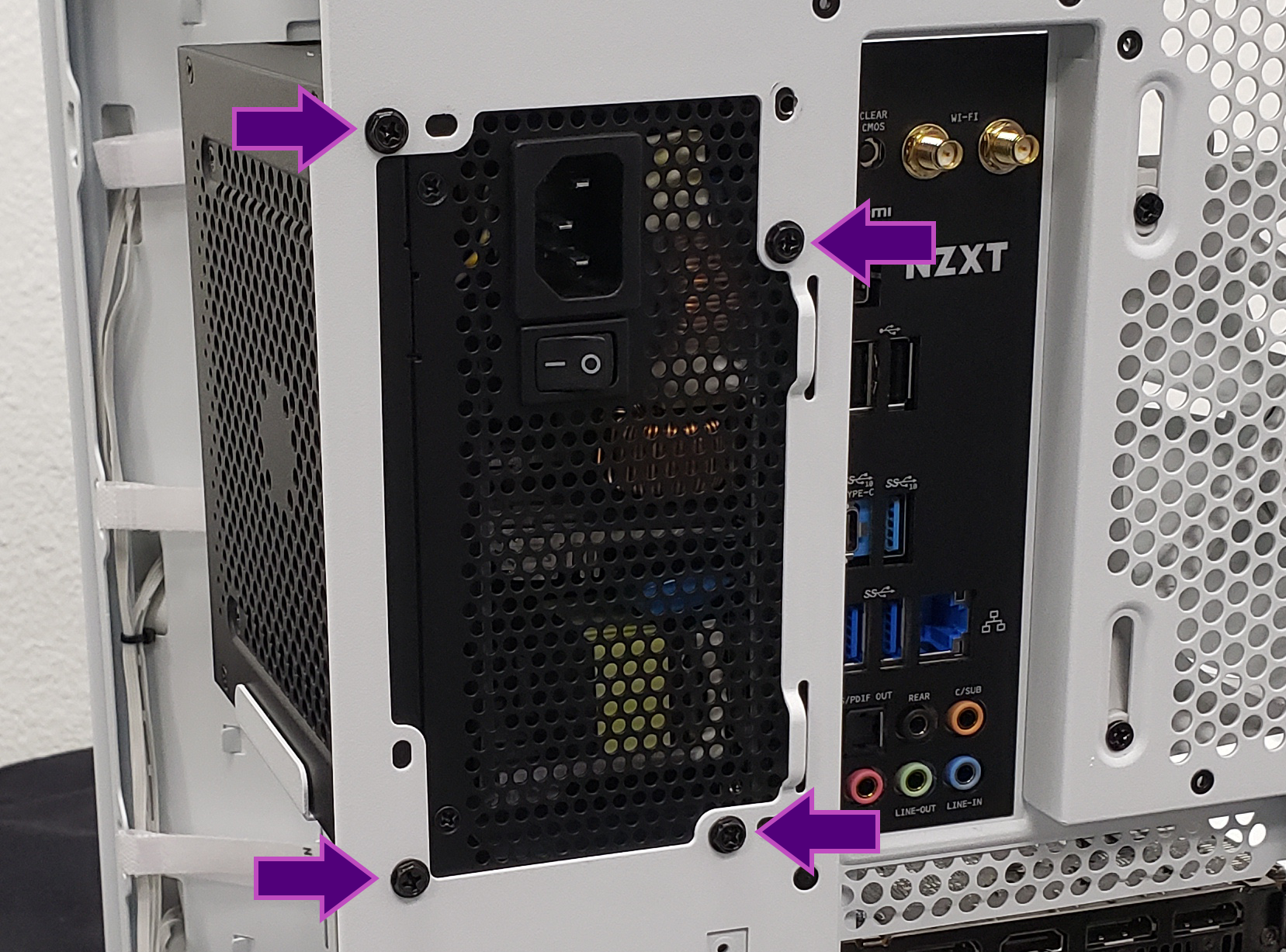

對齊 PSU，使風扇面向機殼的 外側，開關和交流電源連接器面向機殼的後部 。使用機箱附件盒中或電源本身附帶的四個 PSU 安裝螺絲，將電源固定在機箱上，如下所示。

接下來，我們需要確定我們的建造需要哪些電纜。這可以透過檢查我們在 PC 中安裝的所有硬體來完成，因此對於此構建，我們需要：

• 一 (1) 條 24 針 ATX 電源線（連接至主機板）
• 一 (1) 4+4-pin CPU電源線（至主機板）
• 兩 (2) 6+2-pin PCIe 電源線（至 GPU）
• 一條 (1) 條 SATA 電源線（連接至 RGB 控制器、RGB & 風扇控制器和 Kraken 360 冷卻器）

每條電纜都需要連接到 PSU 及其目標部件。如果您有非模組化 PSU，建議將所有未使用的電源線捆綁並用紮帶紮緊，以免它們在以後的建造過程中造成妨礙。對於模組化和半模組化 PSU，您只需斷開這些電纜即可。

完成建置 - 電纜管理

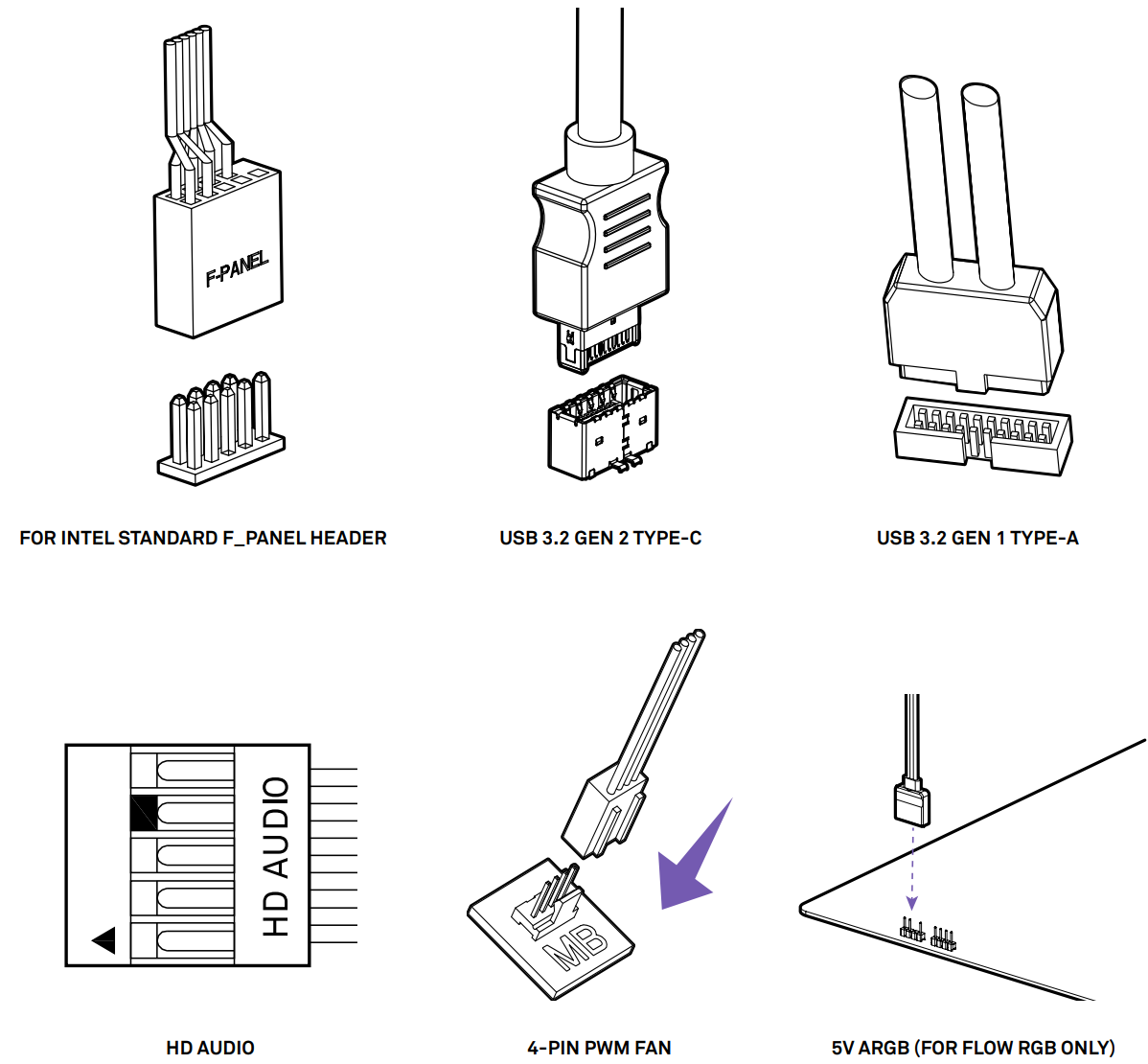

將電腦組裝在一起的最後一步是將所有剩餘的電纜連接到主機板以及任何其他必要的硬體。其中最容易開始的是前面板 I/O 外殼本身的電纜：

• F_PANEL 電纜
• HD_Audio 電纜
• USB 3.1 Gen 2（A 型）電纜
• USB 3.2 Gen 1（C 型）電纜

您可能會注意到，手冊特別提到了 F_PANEL 電纜作為 " 對於英特爾標準 F_Panel 標頭 " 。如果您是 AMD 用戶，您的主機板很可能在物理上與此接頭相容，因為大多數主機板製造商在過去幾代主機板（早期從 X370 晶片組開始）中都採用了這種特殊的安裝模式。如果您不確定您的主機板是否相容，請聯絡主機板製造商或我們的C客戶 支援 團隊。或者，您可以查看下面連結的指南，其中涵蓋了該特定主題：

NZXT 支援 - H 系列分支電纜

插入每條電纜的適當位置因建造而異，但對於大多數ATX和mATX主機板，這些電纜往往遵循相同的模式：

• F_PANEL - 主機板右下角
• HD_Audio - 主機板左下角
• USB 3.1 Gen 2（A 型）- 主機板底部邊緣，靠近 F_PANEL 連接器或主機板右邊緣，靠近 SATA 連接器
• USB 3.2 Gen 1（C 型）- 主機板右邊緣，靠近 24 針 ATX 電源連接器

接下來，我們要將來自風扇和照明控制器或 AIO 液體冷卻器（如果適用）的任何 USB 2.0 內部連接連接到主機板，然後將 SATA 資料連接從主機板連接到任何已安裝的 SATA 儲存磁碟機。如果您在 PC 中使用任何 5V ARGB 或 12V RGB 硬體（例如燈條、背板等），這也是將它們連接到適當連接埠的好時機。如果您不像我們使用我們的構建那樣使用專用風扇控制器，您還需要確保將所有風扇的 12V 電源線連接到主機板上相應的接頭連接器。有關這些連接的更多信息，請查看主機板以及任何其他組件的用戶手冊。

從這裡，您需要連接任何剩餘的電源連接，例如 24 針 ATX 電源線（通常位於主機板的右側）、12V CPU 電源線（通常位於主機板的左上角）主機板、PCIe 或12VHPWR 電源線（通常位於GPU最右側），最後是所需的任何SATA 或週邊電源線。

在此階段，一旦連接了所有電纜，您就可以重新安裝面板並啟動電腦，不會出現任何問題……但是您可能會注意到系統本身可能看起來有點混亂。在此步驟中，大多數用戶希望透過 電纜管理來整理他們的系統。

值得慶幸的是，開箱即用的 NZXT H6 系列包含相當多的選項，可以乾淨地佈線、捆綁和管理電纜，同時只需要一點時間和一些額外的用品。對於電纜管理，最常用的工具是：

• 紮帶，也稱為 " 拉鍊條 " 或者 " 扭領帶 "
• 電纜紮帶，也稱為尼龍搭扣帶
• 電工膠帶
• 電纜套管
• 收縮包裝
• 電纜繞帶
• 平角剪、鋼絲鉗或剪刀

在本指南中，我們將使用一些紮帶（包含在配件盒中）、內建電纜帶、一些額外的電纜帶和一對平角切割器來保持簡單。

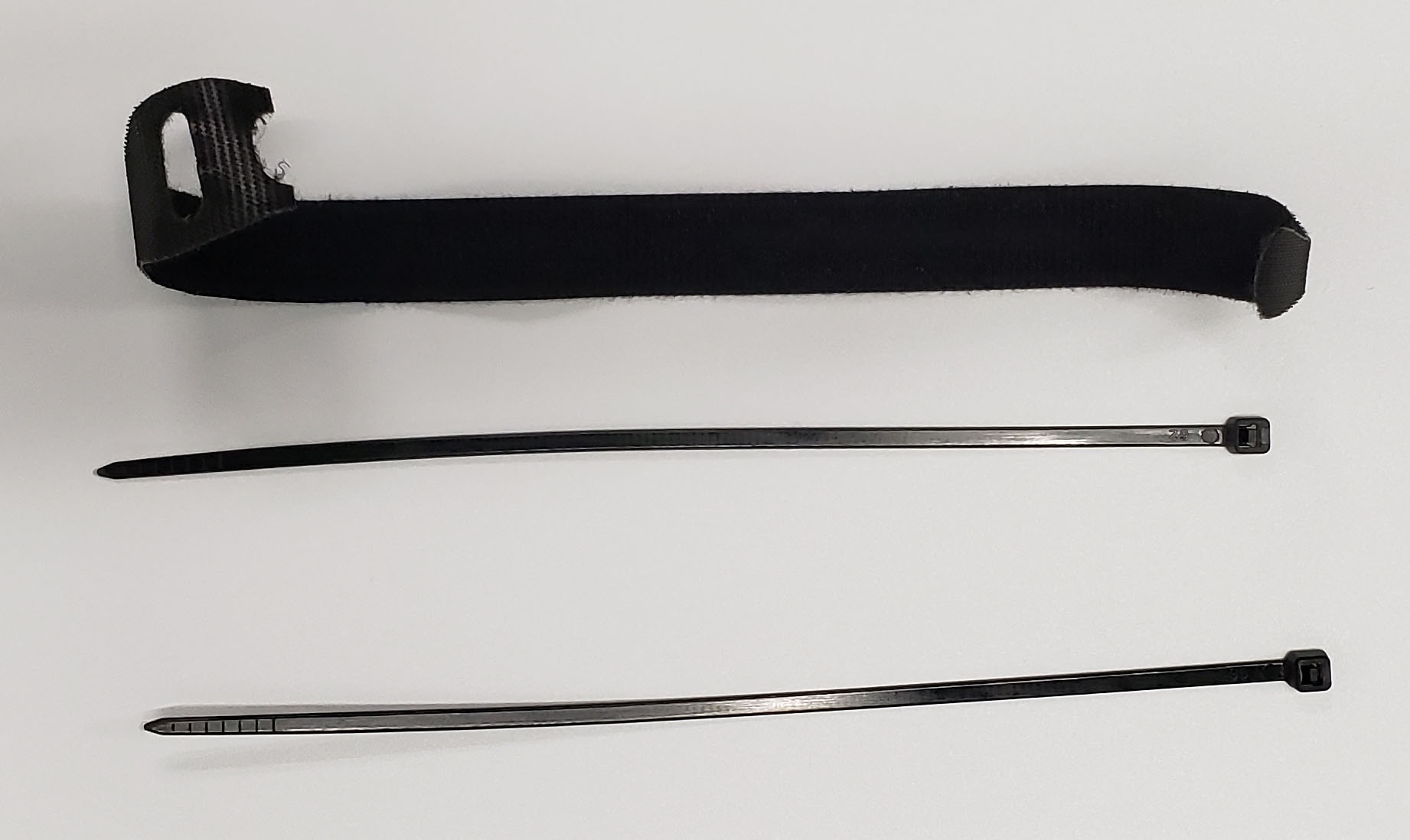

紮線帶和尼龍搭扣帶是清潔電纜管理的寶貴資源。

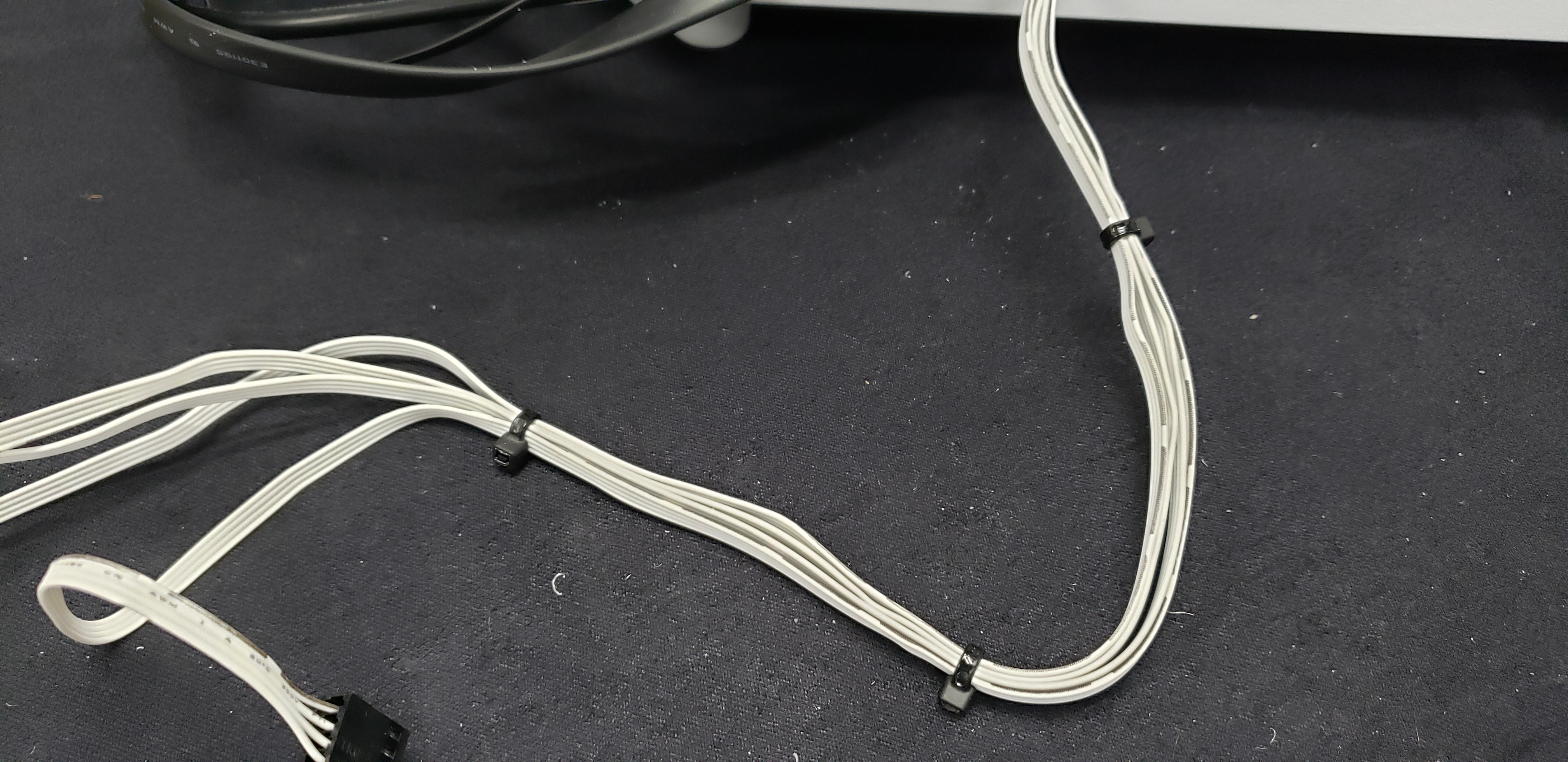

首先收集來自箱子附近位置的類似電纜，然後使用紮帶或電纜帶將它們捆綁在一起。對於此構建，我們已經使用紮帶將其中一些電纜收集到幾組中：

• 下風扇RGB & 風扇電纜（4 條電纜）
• 前置風扇RGB & 風扇電纜（6 條電纜）
• 頂級粉絲的RGB & 風扇電纜（6 條電纜），後風扇 RGB & 風扇電纜（2 條電纜）和 Kraken 分支電纜（2 條電纜）
• 前方 I/O 面板電纜（4條電纜）
• GPU 的 PCIe 電源線（2 條電纜）

如何捆綁電纜完全取決於您的個人喜好，但是將多個設備的電纜固定在一起的一種簡潔方法是每次將新電纜添加到捆綁中時引入新的紮帶 and/or 每隔 4-6 英吋添加一條新的拉鍊。另外，不建議將 PSU 電源線與非 PSU 電源線用拉鍊綁在一起，而是使用電纜套，因為這樣可以使組件的維護和升級變得更加容易。對於此構建，我們選擇將相關部件用拉鍊綁在一起（例如頂部風扇和 Kraken 分支電纜），但對不相關部件（例如 CPU 電源和後部電源線）使用電纜紮帶。

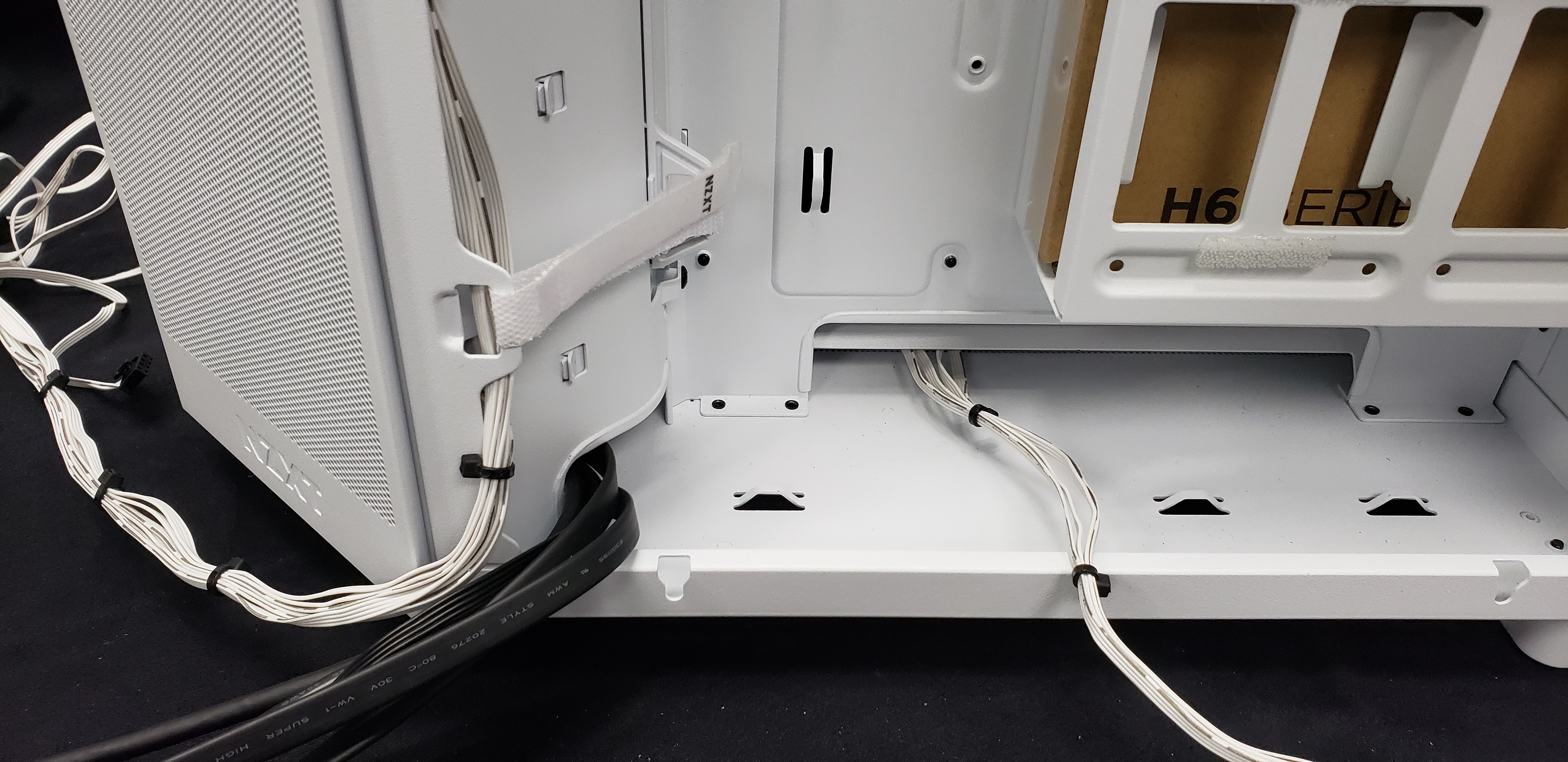

[像上圖所示的金屬環這樣的係緊裝置是添加拉鍊紮帶或電纜帶的一個很好的方法，可以將成組的電纜固定在箱子上並防止它們妨礙。

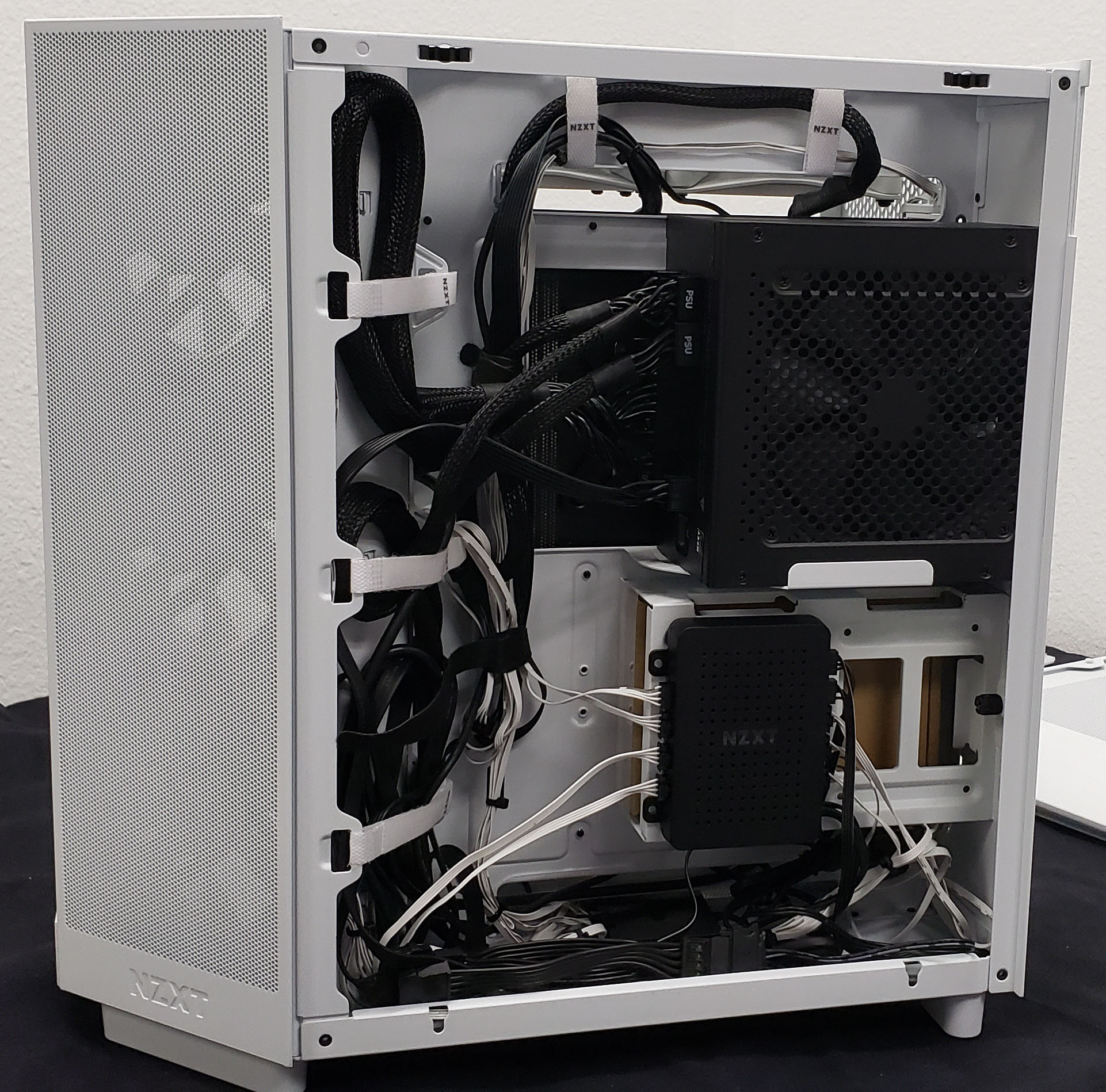

從這裡，我們可以確保電纜乾淨地佈線到箱子的右側室，並開始使用內置的電纜帶以及箱子本身內的各種係緊點將它們綁在箱子本身上。在背面區域對電纜進行分組時，最好先根據硬體對電纜進行分組，然後再根據電纜的來源進行分組。例如，頂部風扇和 Kraken 電纜被分組在一起，並延伸到頂部電纜帶，在那裡它們連接後風扇電纜和 4+4pin CPU 電源線，然後沿著中心電纜通道向下移動，並使用額外的電纜帶將其固定。

H6 系列在主機板的頂部和右前緣包含電纜紮帶。如何使用這些帶子取決於您的個人喜好，但是對於此構建，我們採用了以下路線：

• 路線1（頂級集團 > 中心 > 底部） - 4+4-pin 中央處理器功率 + 後風扇電纜 > 頂級頻道、頂級粉絲 + 海怪突圍 > 頂級頻道 > 中央通道 > PSU、RGB 控制器、主機板、SATA 電源
• 2號線（前右組 > 下）- 前風扇 > 右前通道，前部 I/O 電纜 > 右前通道 > 主機板，RGB & 風扇控制器
• 3號線（中前右組） > 電源）- 24 針 ATX 電源線 + 2x 6+2 PCIe電源線 > 右前通道 > 電源
• 路線 4 -（前右 > 底部）- SATA 電源線，右前通道 > 底部 > RGB控制器，RGB & 風扇控制器

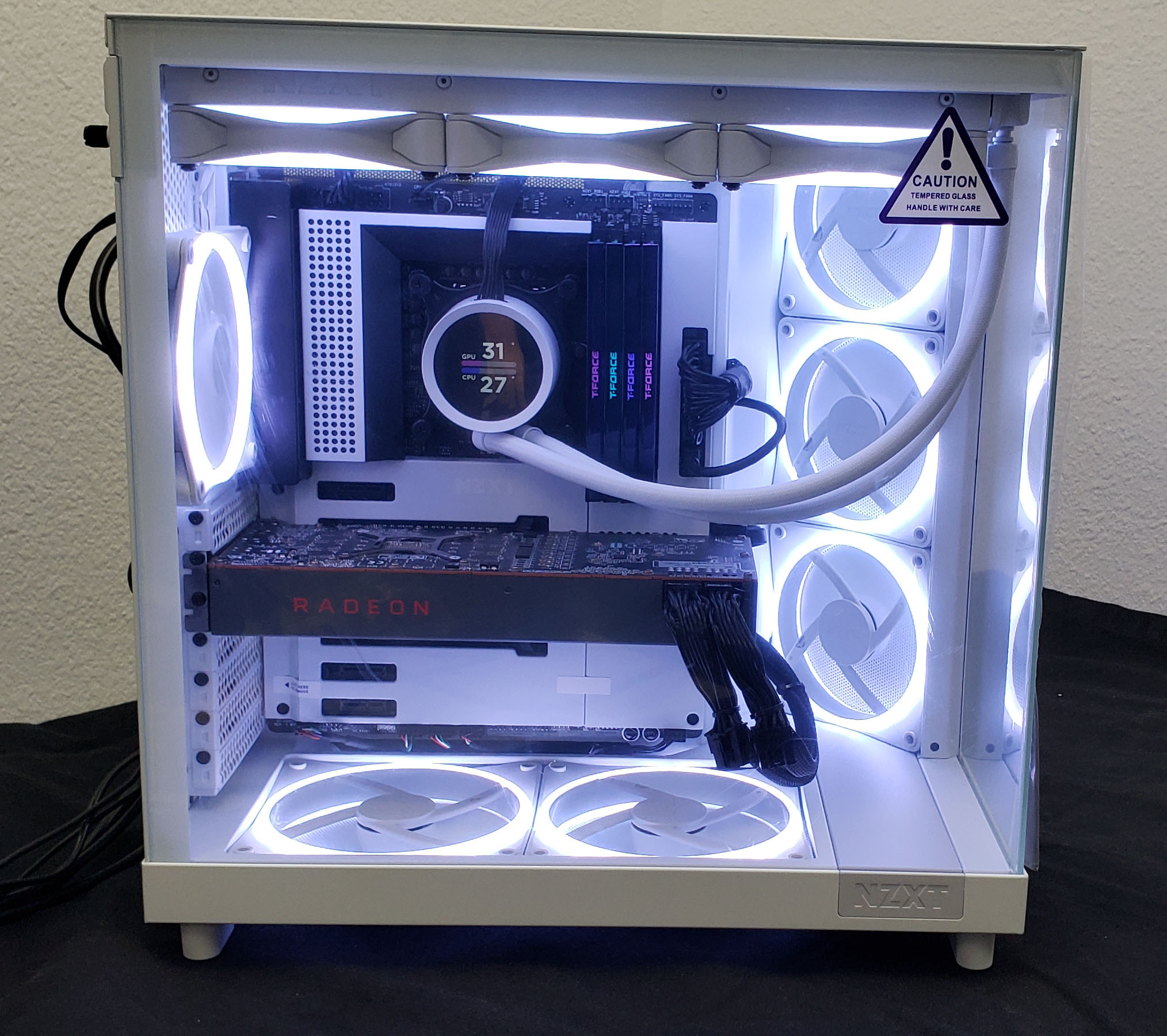

所有電纜都已鋪設完畢並綁好後，就可以重新安裝從機殼中拆下的所有面板，並將電腦放在辦公桌上，以便我們可以欣賞我們的工作。

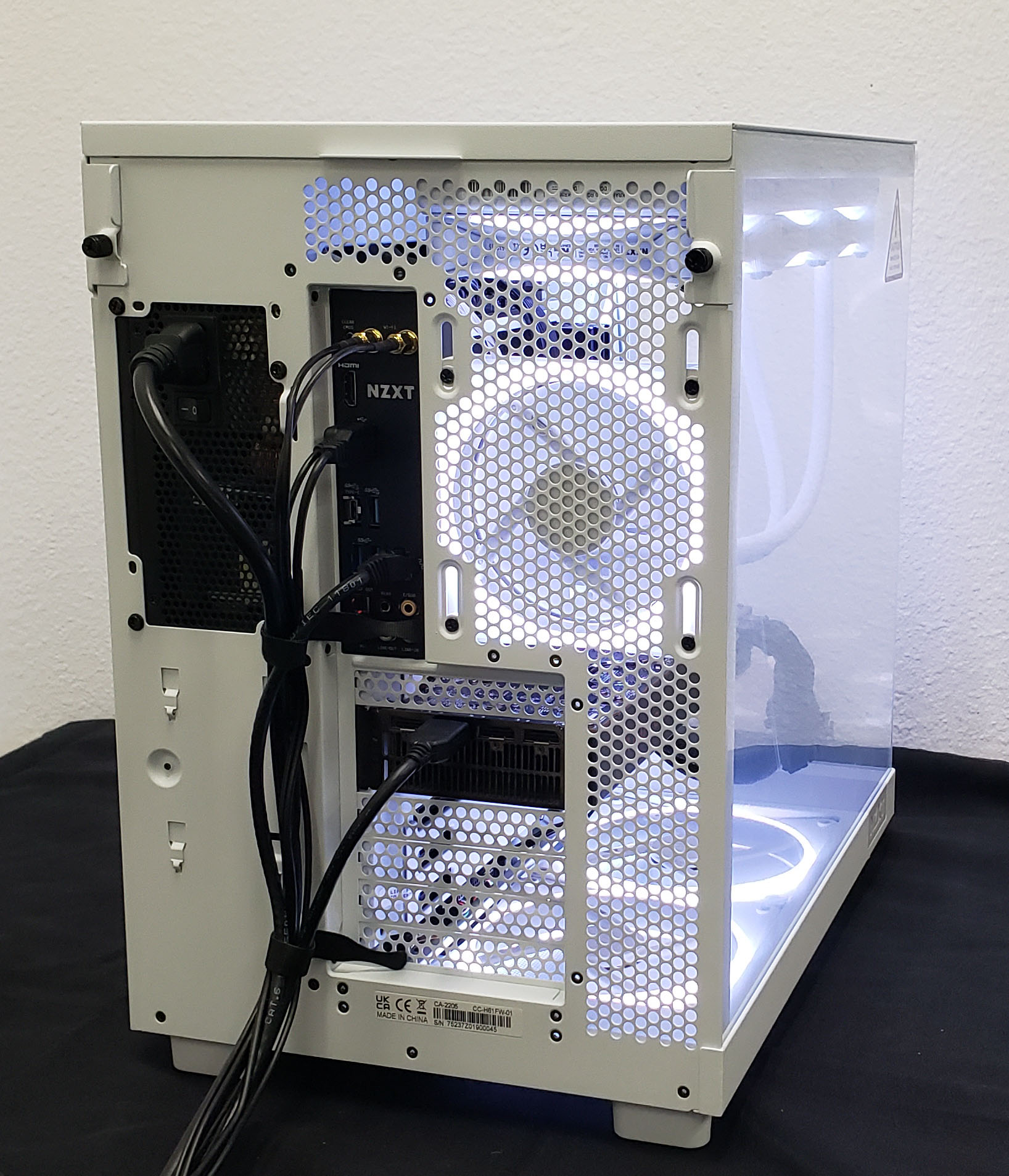

在我們完全結束有關 H6 Build 的書之前，最後需要指出的是，電纜管理不必局限於PC內部，而是可以擴展到整個桌面。值得慶幸的是，H6 系列的一個額外功能是外殼本身包含一組外部係緊點。利用這些係緊點，您可以整理 PC 電纜，而不是從 PC 後部散落混亂的電纜。
