安装 RGB 和风扇控制器

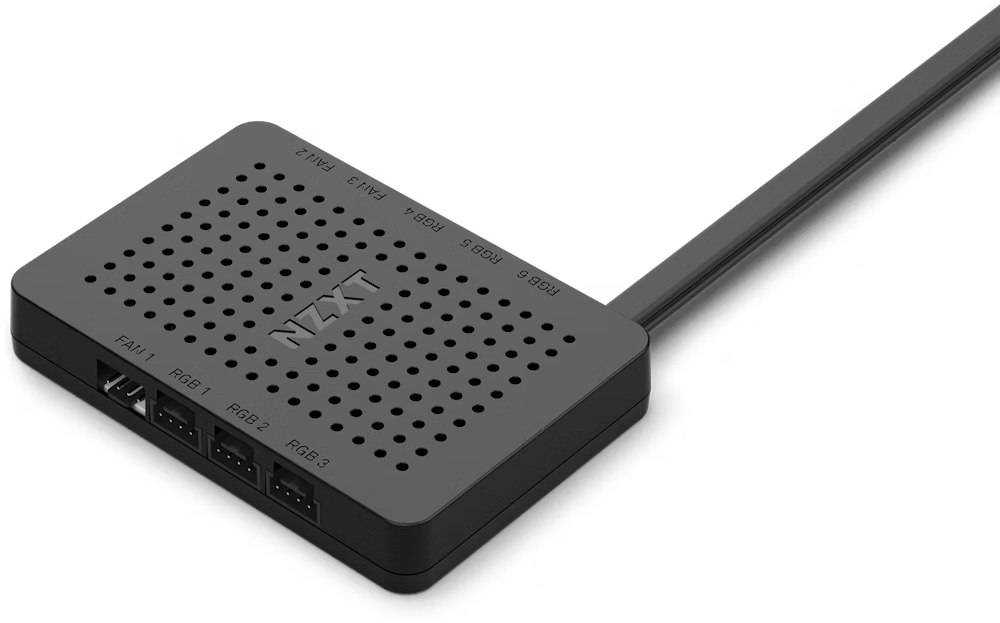

本文将作为 NZXT RGB 和风扇控制器的设置指南。 本指南适用于以下型号：

• RGB 和风扇控制器（2022）
• RGB 和风扇控制器（2019 年）
• 智能设备 V2 （随 i 系列保护套提供）

盒子里有什么？

根据控制器的型号，您的 RGB 和风扇控制器将包括以下内容：

为什么 RGB 和风扇控制器（2022）不包括磁铁？

对于 RGB 和风扇控制器 (2022)，磁铁集成在控制器外壳内，无需手动添加。

连接控制器需要什么？

要连接控制器，您需要

• 一 (1) 个 SATA 电源连接（电源）
• 一 (1) 个 USB 2.0 内部连接（主板）

除此之外，您还需要一些 4 针 PWM 或 3 针 DC PC 风扇以及一些 NZXT RGB 硬件，例如我们的 F 系列 RGB 风扇。其中包括一个 4 针 NZXT RGB 连接，用于连接控制器上的 RGB/LED 接头。

我的风扇采用单个 8 针连接器，而不是 4 针连接器，如何连接？

如果您使用的是较新的 F 系列单框架风扇，您可能会注意到风扇采用的是单 8 针连接。该连接器用于更新后的 NZXT Control Hub，但也可使用风扇附带的分线器连接至旧版 RGB 和风扇控制器 。 有关详细信息，请参阅风扇用户手册。

步骤 1 - 固定 RGB 和风扇控制器

如果您有 NZXT Smart Device V2，请跳至步骤 2。

使用控制器随附的 磁铁 或 3M 粘扣 ，在机箱内找到一块空地固定控制器。 如下图所示，许多 NZXT 机箱都有一个平整的透明区域可以放置控制器：

步骤 2 - 将 RGB 和风扇控制器连接至主板

将标有 USB 2.0 的电缆连接 到主板上打开的 USB 2.0 接 头。

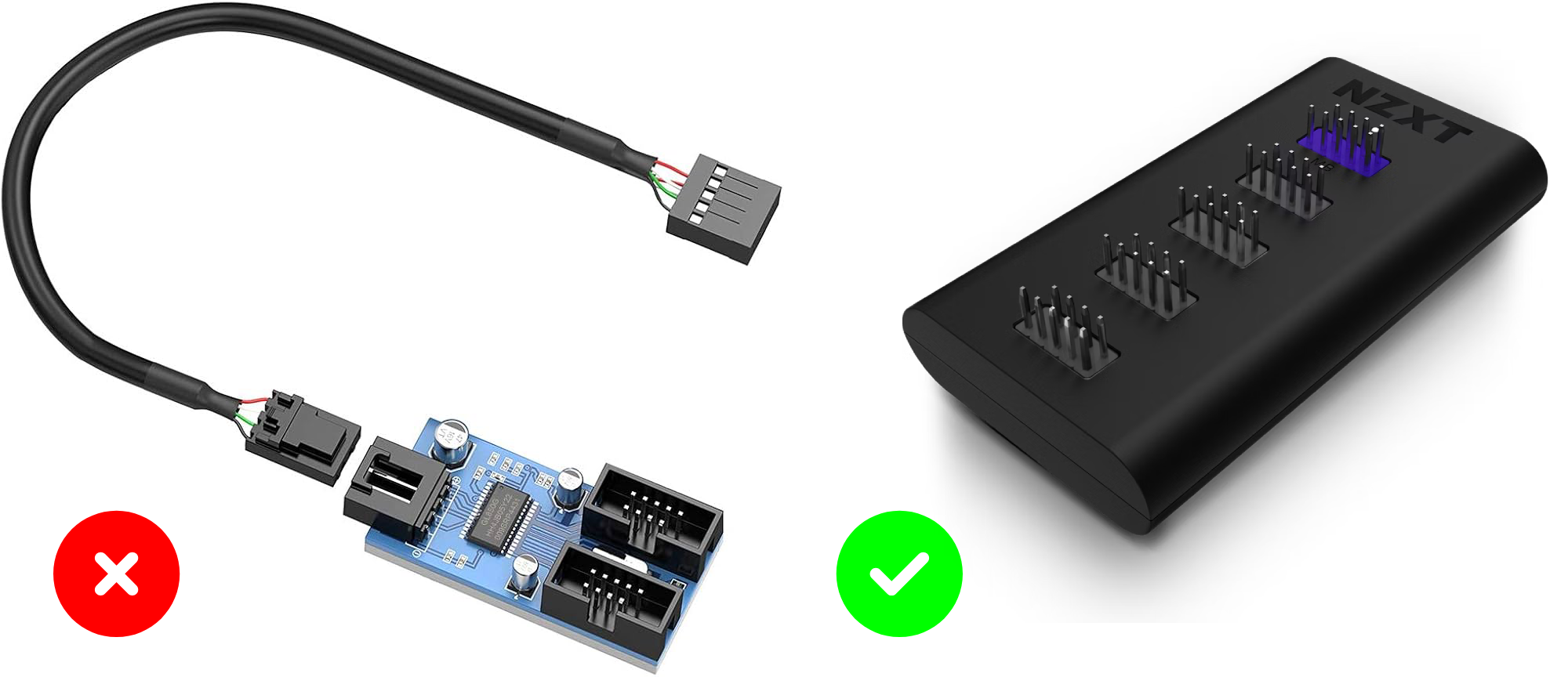

保点 - 如果您的系统没有足够的 USB 2.0 接头，建议使用 有 源 USB 分线器 （如我们的 内部 USB 集线器 (Gen 3) ）连接到主板或控制器附带的分线器。 基于 PCB 的简单分流器可能无法提供足够的功率或带宽，使控制器无法正确检测。

步骤 3 - 将 RGB 和风扇控制器连接至电源

从控制器将 SATA 电源 连 接到电源的开放式 SATA 电源 电 缆。

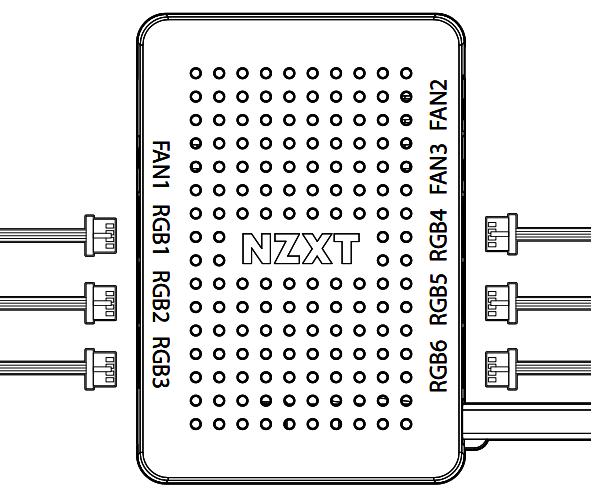

步骤 4 - 连接风扇和 RGB 设备

要连接风扇，可将风扇直接连接到控制器上的风扇端口，或使用随附的 1-3 风扇分流器。虽然兼容直流风扇，但 强烈建议 使用 PWM 风扇，以改进风扇速度控制。

Checkpoint - 使用附带的分流器 时，请确保其中一个风扇连接到分流器上的单个 4 针连接器。 如果 4 针连接器上未连接风扇，则读数为 0 RPM。

要连接 RGB 设备，请将 4 针 NZXT RGB 线缆连接到控制器上的 RGB/LED 接口，直到感觉到咔嗒一声。 正确连接后，RGB 电缆将锁定在控制器上。

在 NZXT CAM 中使用控制器

连接控制器后，您应该会看到设备出现在 NZXT CAM 软件中，如上图所示。在 Lighting 部分，任何 RGB 设备都将显示为单独的设备，您可以在其中应用不同的灯光效果，从静态色彩到频谱波，甚至一些音频反应效果。

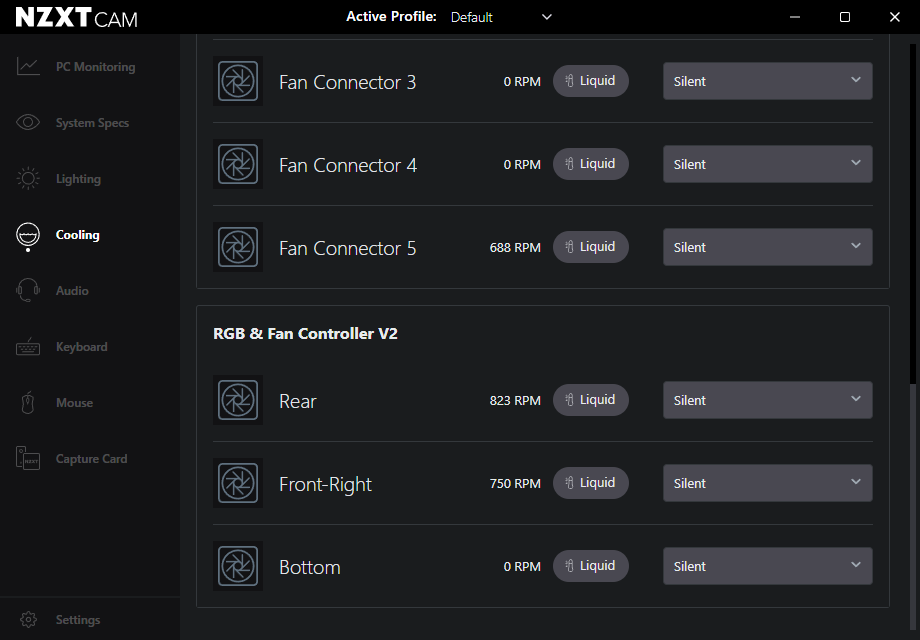

在 冷 却 部分，风扇将根据 每个通道 进行控 制。 这意味着，如果使用附带的分流器，连接到分流器的所有风扇将共享相同的风扇速度设置。如果没有风扇连接到集线器，它将报告速度为 0 RPM。

我有一个风扇连接到集线器上，但显示转速为 0。

如设置中所述，如果使用附带的分线器， ，则必 须 使 用其中一个分线器上的 4 针连接。 如果不使用此连接，风扇连接器将报告 0 RPM。如果您没有使用分线器 或 ，4 针已正确插入，这可能表明风扇或接头有问题。 尝试将另一个已知可正常工作的风扇连接到集线器上，以隔离问题。
