NZXT RGB 连接指南

我们的许多 NZXT RGB 配件可以通过菊花链相互连接，以改善您的构建的线缆管理（注：F 系列 RGB 风扇不能通过菊花链连接）。在本文中，我们将详细介绍菊花链连接多个不同类型的 NZXT RGB 配件的步骤和限制。

局限性：

• 1 代产品无法在同一通道上串联不同类型的 RGB 设备。使用第 2 代控制器，第 2 代设备确实具有此功能。
• 我们的所有 RGB 控制器，无论 是哪一代 的，每个通道都有 40 个 LED 的限制。
• 某些混合设备的集成 LED 数量可能不均衡，这可能导致某 些 组合超过 40 个 LED 的限制。
• 任何超过 40 个 LED 都能在 CAM 中识别，但无法供电。

请记住，所有 RGB 配件都包含一根线缆，可将设备连接到 NZXT RGB 控制器。下面是这些电缆的示例。

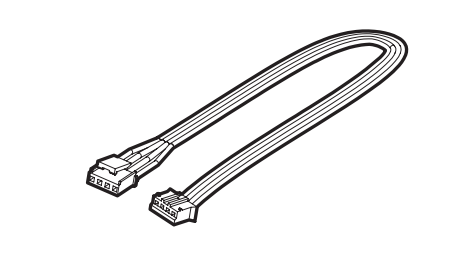

灯带连接线

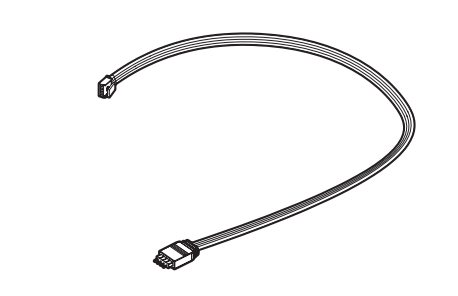

AER RGB 风扇连接线

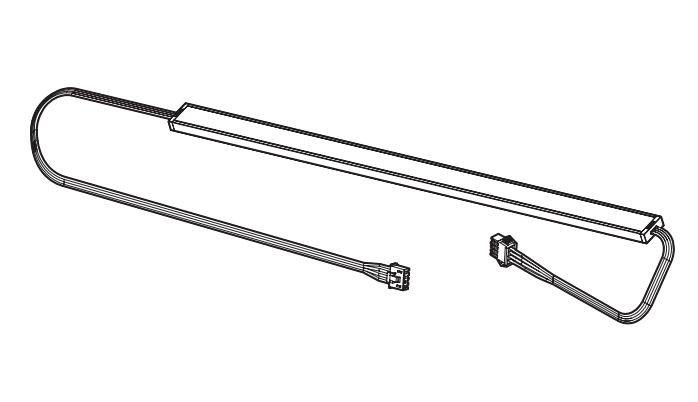

RGB Underglow 连接电缆（与第一条 Underglow LED 灯带集成）

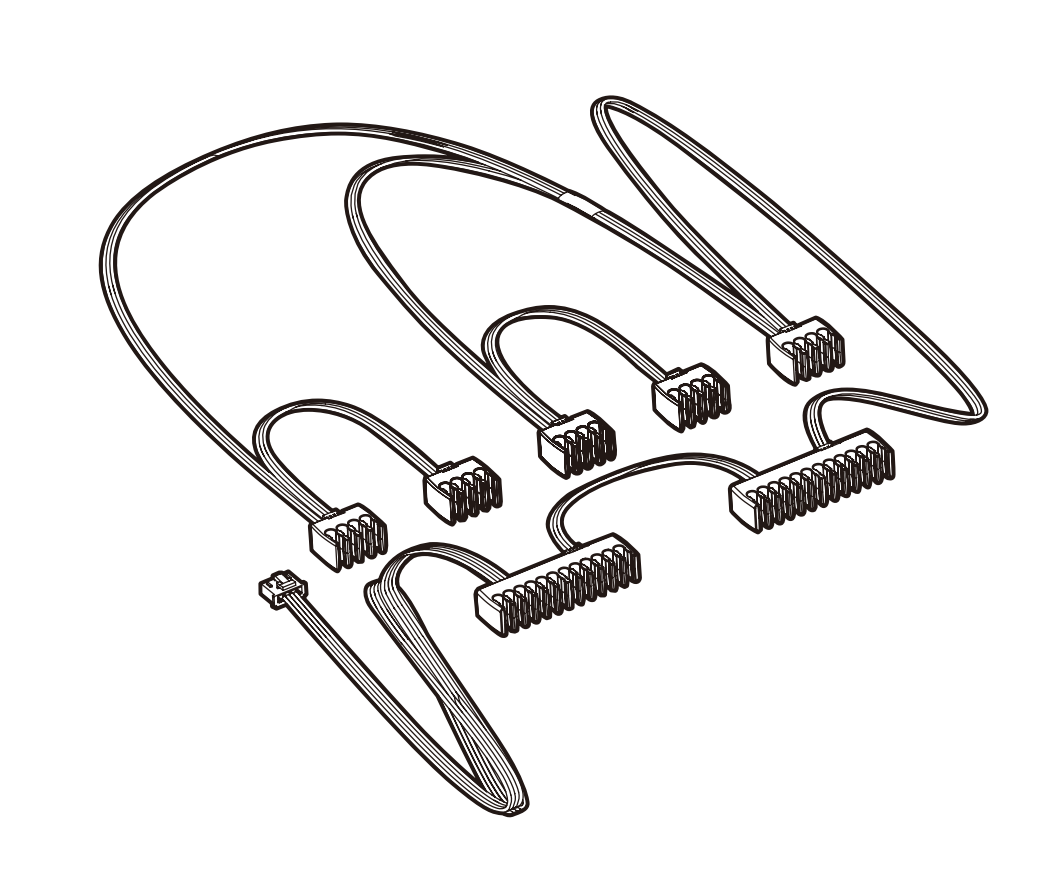

RGB 电缆梳连接电缆（与电缆梳集成）

将 AER RGB 风扇与其他 AER RGB 风扇进行菊花链连接：

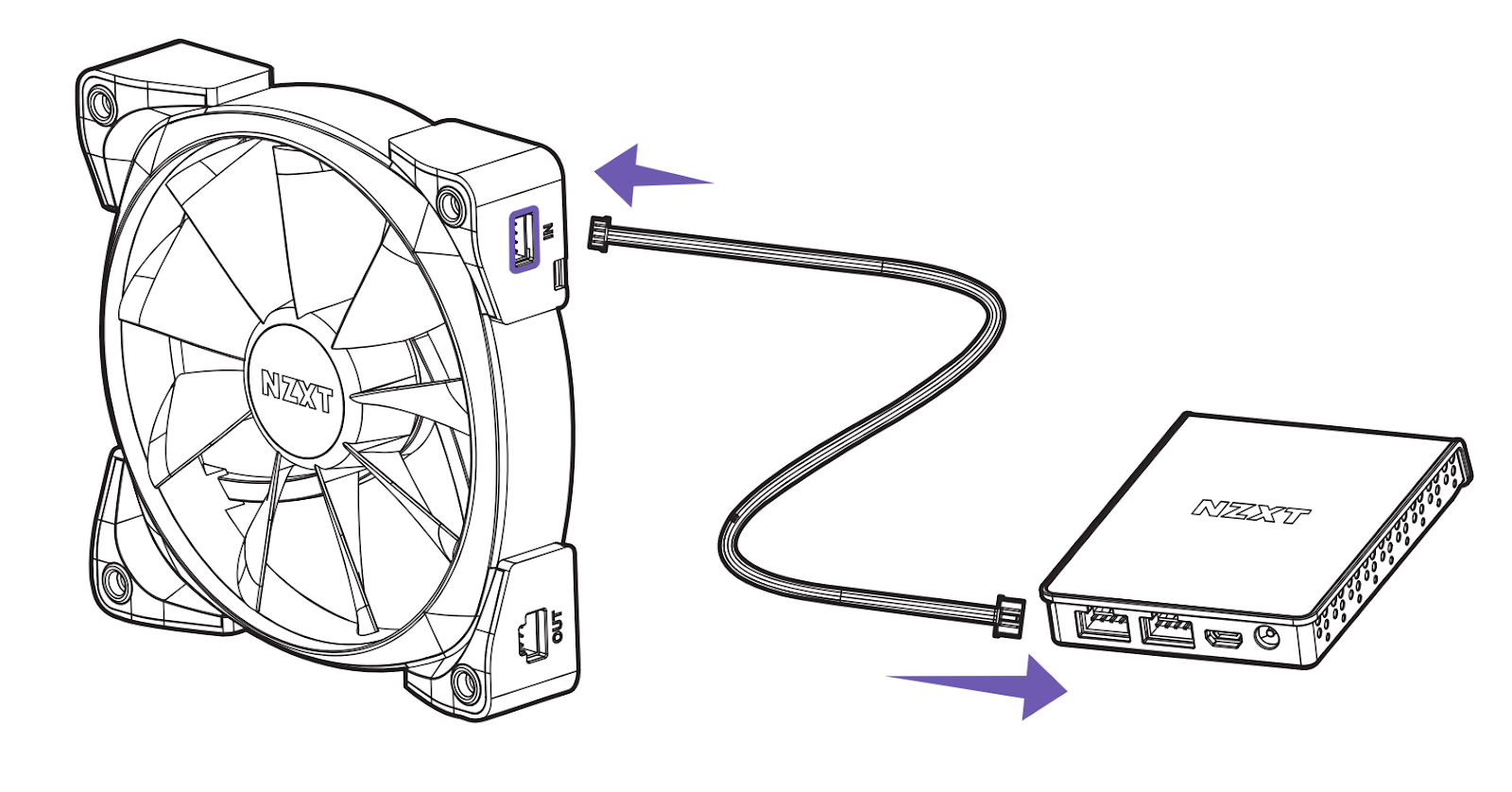

请记住，如前所述，从控制器到 RGB 配件之间有一条连接线。电缆的大端连接 RGB 控制器，小端连接风扇上的 "IN "端口。

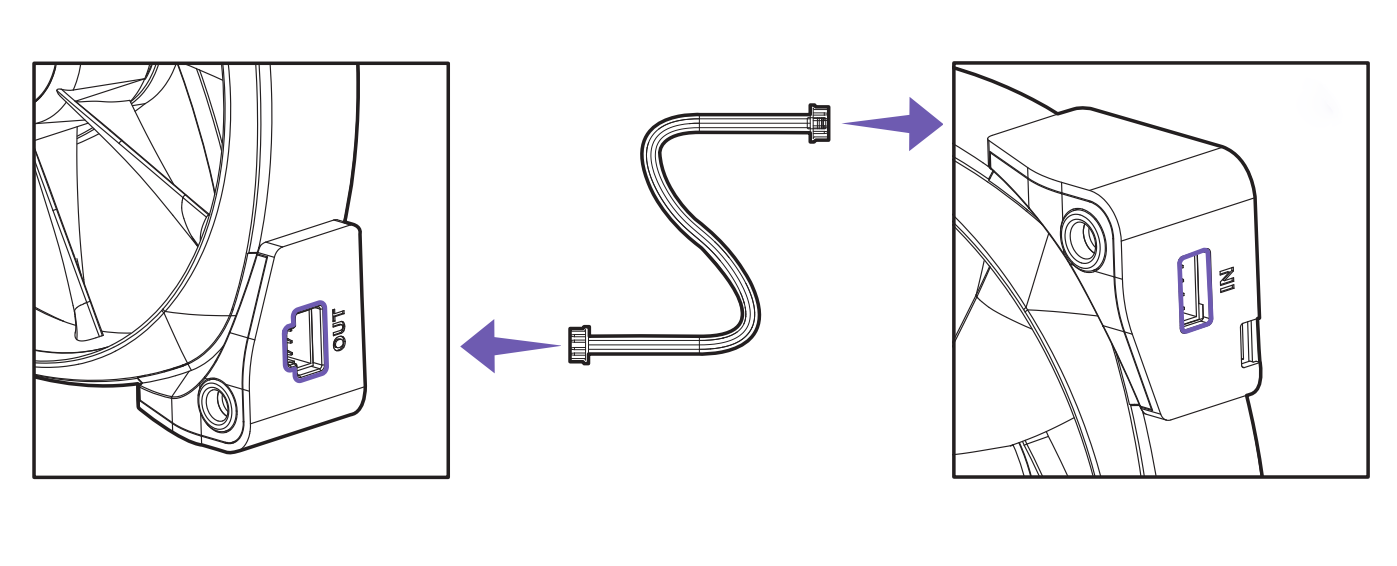

使用随附的风扇对风扇电缆（如下图），连接其他风扇也很简单。

使用该电缆连接风扇非常简单，带夹子的电缆大端将连接到风扇的 "OUT "端口，小端将连接到链条中下一个风扇的 "IN "端口。

将 AER RGB 风扇与其他 RGB 配件进行菊花链连接：

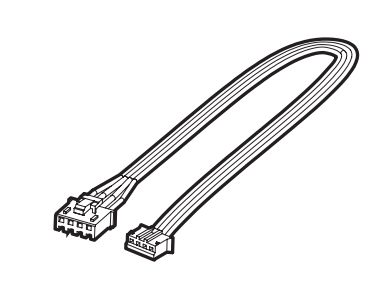

如果您想添加 Cable Combs 或 Underglow，请记住这些设备将是连接风扇的菊花链的末端。这些设备不能连接在任何 AER RGB 风扇之前。这是因为这两个附件没有额外的连接器来延续菊花链。对于我们的 Underglow 配件，可将其直接连接到风扇 上的 "OUT'''端口 。在添加 LED 灯条和电缆梳时，您可以使用随附的转接电缆（如下图所示）。

将 LED 灯条与其他 RGB 风扇进行菊花链连接：

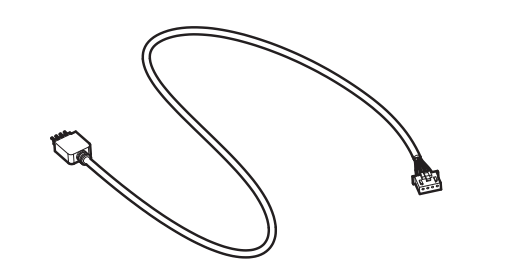

如果您想在菊花链的末端添加一个 RGB 风扇，可以使用我们的双/三启动包所含的 LED 灯条连接线，以便在 RGB LED 灯条菊花链的末端添加一个风扇。下图

请记住，菊花链中能运行的设备数量取决于链中 LED 的总数。如果超过了 40 个 LED 的限制，则所有其他 LED 都不会亮起。以下是每个配件的 LED 数量：

• AER RGB 风扇：每个风扇 8 个 LED
• 300mm RGB LED 灯带：每条 10 个 LED
• 250mm RGB LED 灯带：每条 8 个 LED
• 200mm RGB LED 灯带：每条 6 个 LED
• RGB 线梳：每个套件 18 个 LED
• RGB Underglow：每个套件 30 个 LED

如果您在设置 NZXT RGB 产品时有任何疑问或问题，请联系我们的客户支持部门寻求帮助。
