Что такое разрывной кабель серии H?

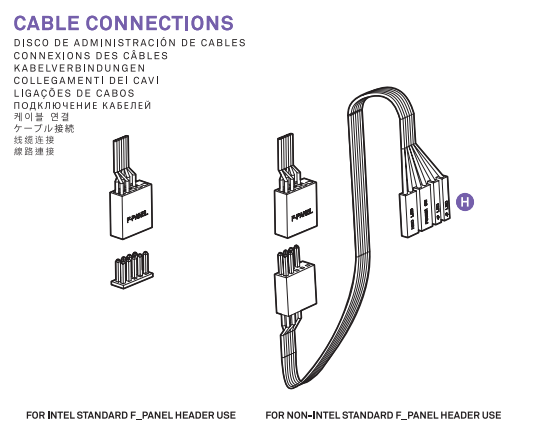

В зависимости от модели и времени, когда был куплен твой корпус, в него мог входить кабель H-series Breakout Cable. Этот кабель позволяет любому корпусу NZXT серии H адаптировать разъем передней панели к серии отдельных соединений для использования с нестандартными разъемами F_PANEL, которые можно найти на твоей материнской плате. Для большинства материнских плат, выпущенных после 2017 года, а также для некоторых, выпущенных до этого времени, этот разрывной кабель не понадобится, так как плата может быть рассчитана на стандартный разъем F_PANEL.
В руководстве к этим конкретным корпусам стандартный разъем F_PANEL может называться "Intel Standard F_PANEL Header", однако такая компоновка не является эксклюзивной для материнских плат Intel и встречается на большинстве материнских плат на базе AMD.
Что такое стандартный заголовок Intel F_PANEL?

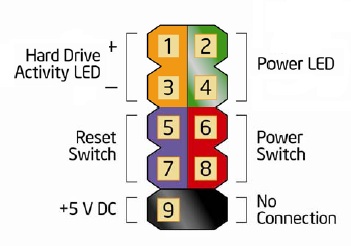

Стандартный заголовок Intel F_PANEL Header представляет собой расположение контактов, разделенных на ряд из 4 контактов и ряд из 5 контактов, расположенных в блоке 2х5 контактов. На некоторых материнских платах эта схема может быть расположена как часть более крупного массива, включающего в себя разъемы для дополнительных светодиодов питания, отладочного динамика, выключателя вторжения в шасси и т.д.
В ситуациях, когда он является частью более крупного заголовка, контакты, которые тебе нужно будет идентифицировать, будут иметь светодиод питания и выключатель питания, расположенные вместе на 4-контактном ряду, а светодиод активности HDD и выключатель сброса будут расположены на 5-контактном ряду.

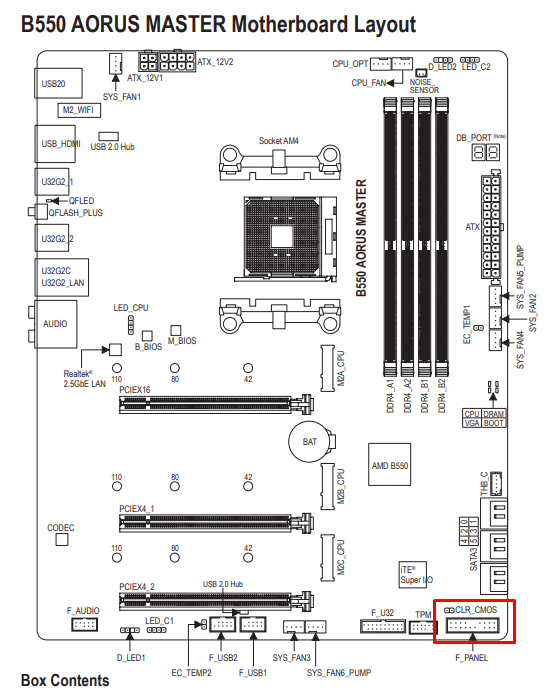

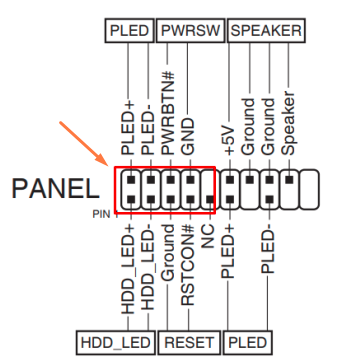

В случае с материнской платой Gigabyte B550 Aorus Master, показанной выше, стандартный заголовок F_PANEL является частью заголовка F_PANEL, расположенного в правом нижнем углу материнской платы, и будет выровнен с крайней левой стороной заголовка, при этом 4-контактный сегмент будет находиться в верхнем ряду относительно материнской платы.
Нужен ли мне кабель H-Series Breakout Cable?
Для большинства современных материнских плат ответом на этот вопрос будет "нет", так как большинство производителей приняли раскладку F_PANEL даже в рамках более крупных соединений заголовков. Если у тебя старая материнская плата или материнская плата с нестандартным массивом, то тебе понадобится этот кабель.

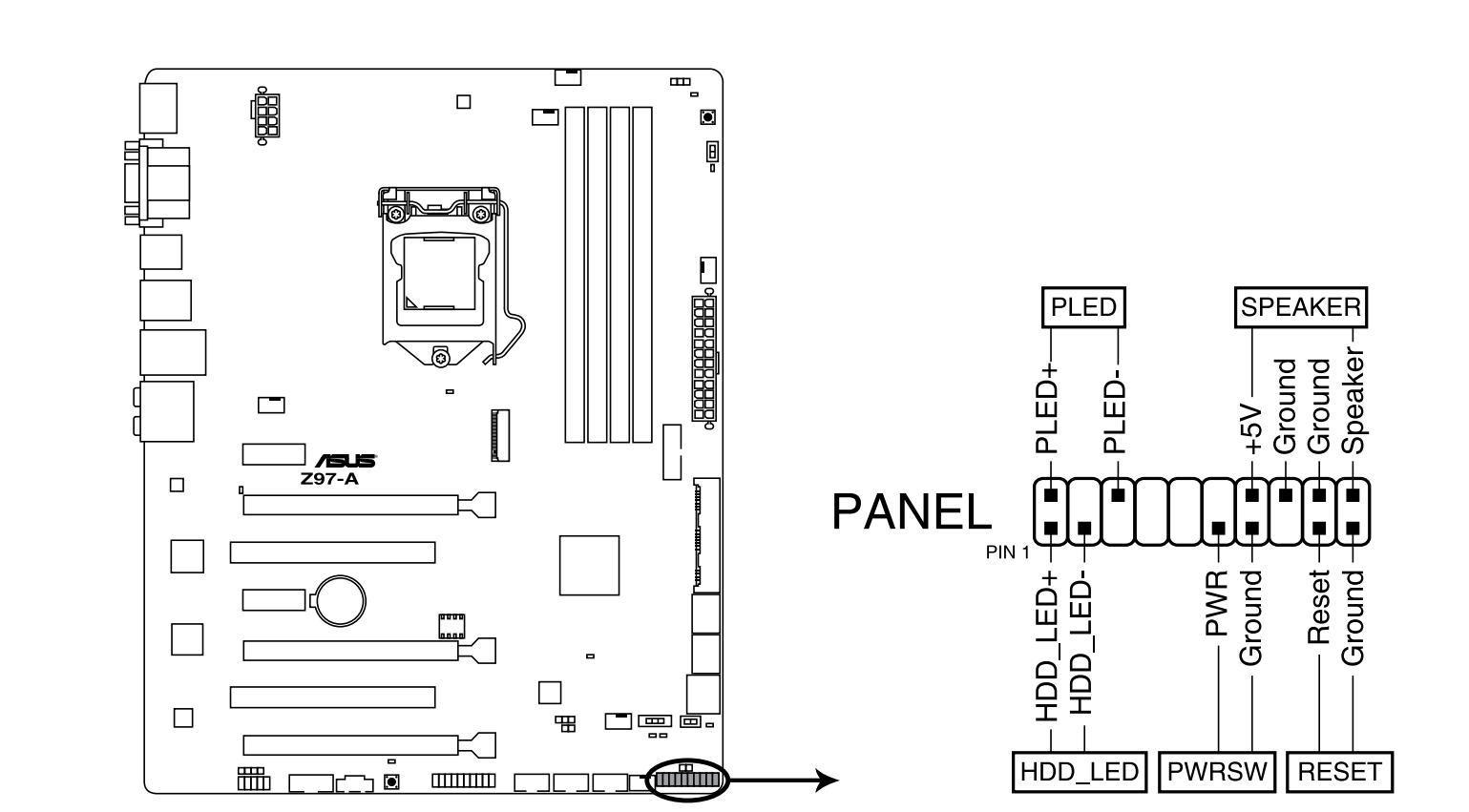

В данном примере материнская плата ASUS Z97-A использует нестандартный заголовок передней панели, который не будет совпадать с разъемом F_PANEL на корпусах серии H. Из-за этого тебе придется использовать кабель H-Series Breakout Cable для адаптации материнской платы.
Обрати внимание: Большинство новых корпусов NZXT не включать в себя кабель разрыва серии H. Если у тебя материнская плата, которая не совместима с кабелем F_Panel, обратись в нашу службу поддержки за дальнейшей помощью. Обращаясь к тебе, пожалуйста, сообщи следующее:
- Модель твоего корпуса NZXT
- Доказательство покупки корпуса NZXT
- Модель твоей материнской платы
- Изображение заголовка (заголовков) передней панели на твоей материнской плате
Если наша команда сможет подтвердить, что кабель , необходимый, мы сможем предоставить разрывной кабель.
