Потоковая передача с твоей консоли, камеры или мобильного устройства

Карты захвата - отличный инструмент для раскрытия потенциала твоих игровых потоков. Хотя сейчас многие консоли оснащены функциями, позволяющими обмениваться видеоматериалами или записывать их прямо с аппаратуры, многие из них идут на уступки в качестве и удобстве использования. Скорее всего, если ты заядлый любитель стримов, то заметишь, что многие стримеры и создатели контента не используют родную функцию стриминга на своих консолях, а вместо этого пользуются картой захвата .

В этом руководстве ты узнаешь все, что нужно знать, чтобы подключить свою карту захвата к поддерживаемой консоли, камере или мобильному устройству.



Нужна ли мне карта захвата?

Проще всего ответить на этот вопрос с помощью других вопросов:

• Есть ли у меня дополнительный источник , который я использую для игр, например, игровая консоль, мобильное устройство или другой ПК?
• У меня есть внешняя камера с HDMI-выходом, которую я хотел бы использовать в качестве веб-камеры?
• Хочу ли я играть, записывать или транслировать игры с этого другого источника на свой ПК.

Если ты играешь и записываешь/стримишь с одного компьютера, то карта захвата не понадобится. Однако если ты хочешь записывать или транслировать сигнал с игровой консоли, мобильного устройства или второго ПК, то карта захвата станет самым надежным способом получения сигнала с наилучшим качеством и частотой кадров.



Какие устройства поддерживаются картой захвата?

Возможно, ты заметил во вступлении, что мы использовали фразу поддерживаемая консоль, камера или мобильное устройство. Поначалу это может немного насторожить, но главное - подтвердить следующее:

• Поддерживает ли источник устройства (консоль, камера или мобильное устройство) необходимое входное соединение для моей карты захвата?
• Существуют ли какие-либо программные или аппаратные ограничения на устройстве источника , которые не позволят карте захвата прочитать его (например, HDCP)

Более подробно мы расскажем об этом позже в руководстве, однако главное, с чего стоит начать, - это проверить, что твой источник использует тип подключения и сигнал, который может быть прочитан твоей картой захвата. Для примера рассмотрим NZXT Signal HD60. Это устройство поддерживает максимальное входное разрешение 3840 x 2160, также известное как 4K Resolution при максимальном 60 кадров в секунду (FPS). Это значит, что пока источник не выходит за эти пределы, Signal HD60 сможет прочитать дисплей.



Signal HD60 может читать 4K, но почему мой поток ограничен 1080p? Зачем мне нужен NZXT Signal 4K30?

Хотя Signal HD60 может читать и даже пропускать 4K-сигнал, он не может записывать или передавать этот сигнал на ПК. Signal HD60 также не имеет поддержки цвета High Dynamic Range (HDR) , которая является эксклюзивной для Signal 4K30. Signal 4K30 также способен записывать и транслировать видео с высоким FPS на более низких разрешениях, таких как 2560 x 1440p при 144 FPS или 1920 x 1080p @ 240 FPS.



Какую карту захвата сигнала NZXT мне стоит купить?

Главный вопрос для многих из нас будет звучать так: какая карта захвата мне нужна, чтобы начать стримить уже сегодня? Для этого тебе нужно задать себе несколько вопросов:

• Хочу ли я воспроизводить, передавать или записывать HDR-контент?
• Хочу ли я играть на высокой частоте кадров, например 120, 144 или даже 240 FPS?
• Хочу ли я записывать с более высокой частотой кадров, например 1080p, 240 FPS, чтобы было проще редактировать плавные, замедленные повторы?
• Хочу ли я записывать в более высоком разрешении, например, в разрешении 4K @ 30 FPS?

Если ты ответил "да" на любой из этих вопросов, то NZXT Signal 4K30 станет для тебя платой захвата. Если ты не ответил "да" ни на один из этих вопросов, то тебе отлично подойдет NZXT Signal HD60.



Нужен ли мне чат-кабель NZXT?

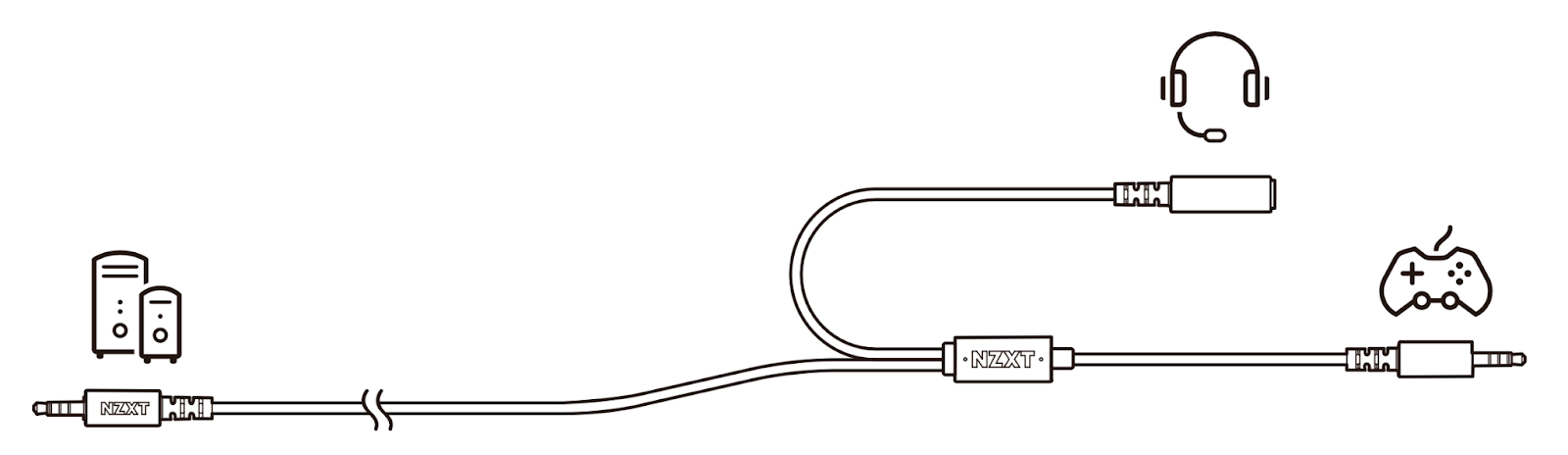

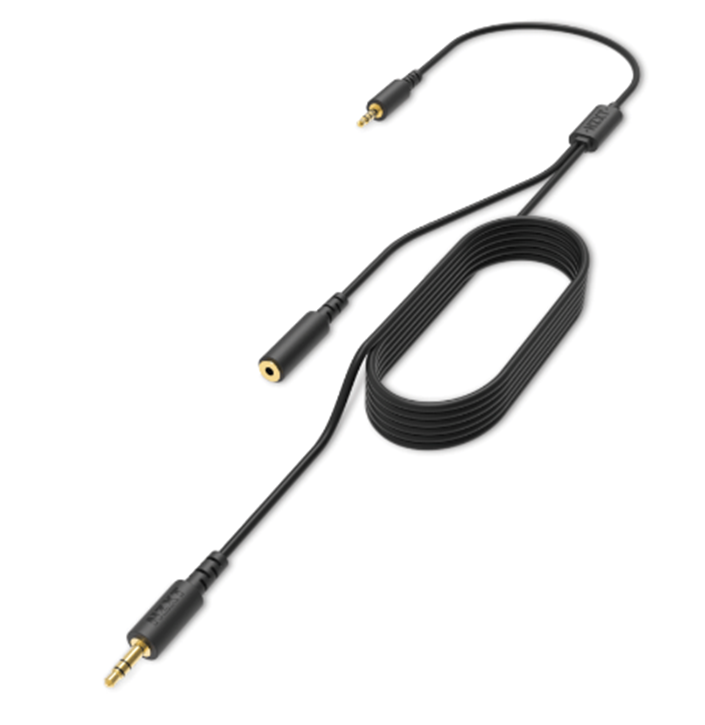

NZXT Chat Cable - отличный ресурс для тех, кто хочет не только записывать свой геймплей, используя гарнитуру, но и включать в запись свои игровые коменты для более искреннего ощущения. Хотя это отличный продукт, он необходим не всем пользователям. Чтобы помочь тебе решить, нужен ли чат-кабель NZXT для твоей установки, задай себе следующие вопросы:

• Использую ли я сейчас наушники или гарнитуру, которая подключается непосредственно к консоли или контроллеру?
• Использую ли я внутриигровой голосовой чат через гарнитуру, подключенную к моей консоли/контроллеру, и хочу ли я записывать или делиться им со стримом?

Если ты ответил да на любой из этих вопросов, то кабель NZXT Chat Cable станет отличным дополнением к твоей установке. Даже если ты не заинтересован в использовании чат-кабеля для передачи голоса и игрового процесса на ПК через встроенный микрофон, чат-кабель может облегчить тебе использование наушников компьютера для прослушивания звука консоли и захвата этого звука для своего стрима через порт Line-In на ПК.



Настройка консоли с картой захвата

Для большинства пользователей тебе понадобится следующее оборудование, чтобы начать работу:

• Компьютер для потоковой передачи или записи
• Игровая консоль
• Карта захвата
• Микрофон или гарнитура

Кроме того, тебе может понадобиться дополнительное оборудование, которое включает в себя:

• Дополнительный монитор или телевизор, если ты собираешься использовать низкую задержку/зеркальный проход карты захвата.
• Дополнительный кабель HDMI

Наконец, если ты используешь чат-кабель, то тебе нужно иметь наготове и его.

Прежде чем продолжить, возможно, тебе захочется подключить консоль напрямую к монитору или телевизору и настроить несколько параметров. Ниже мы приведем несколько примеров настройки.



Настройки потокового вещания на Nintendo Switch

По умолчанию Nintendo Switch будет использовать умный тумблер для функций HDCP . Это означает, что при использовании некоторых игр и приложений, таких как Youtube , на Switch ты не сможешь захват с консоли, в то время как с большинством других игр и приложений проблем возникнуть не должно.

Однако если у тебя возникли проблемы с обнаружением, рекомендуется убедиться, что в настройках Switch TV Settings установлены следующие значения:

• Разрешение телевизора - 1080p
• Диапазон RGB - автоматический
  • Если у тебя возникли проблемы с обнаружением, попробуй установить значение Limited Range.

Настройки потокового вещания Sony Playstation 4/5

По умолчанию на Sony Playstation 4/5 включен HDCP , что может привести к тому, что твоя карта захвата не сможет правильно определить видео- и/или аудиосигнал. Чтобы исправить ситуацию, тебе нужно убедиться, что в настройках HDCP стоит Disabled :

• Открой настройки своей Playstation, затем выбери опцию System .
• В разделе Система выберите HDMI и убедитесь, что Включенный HDCP выключен.

Обрати внимание, что пока HDCP отключен, ты не сможешь играть в некоторые игры или пользоваться потоковыми сервисами, такими как Netflix, Hulu и Youtube , прямо с консоли.

Для поддержки HDR как консоль , так и используемый монитор должны поддерживать HDR.

Настройки потокового вещания Microsoft Xbox Series

По умолчанию в консолях Microsoft Xbox Series X и S будет использоваться умный тумблер для функций HDCP. Это означает, что при использовании некоторых игр и приложений, таких как Netflix или Youtube на твоем Xbox, ты не сможешь захват с консоли, в то время как с большинством других игр и приложений проблем возникнуть не должно.

Для поддержки HDR как консоль , так и используемый монитор должны поддерживать HDR.



Как подключить консоль к карте захвата и компьютеру

Теперь, когда мы разобрались со всем оборудованием, пришло время подключить все и подготовить к работе. Запусти свой компьютер и загрузи последнюю версию выбранной тобой программы для стриминга. Для этого руководства мы будем использовать Open Broadcaster Software Studio или OBS Studio, которые можно найти по ссылке ниже:

Open Broadcaster Software | OBS



Подключение оборудования

Для начала нам нужно правильно все подключить. В этом руководстве мы будем использовать шаги, настроенные для NZXT Signal HD60, однако эти же шаги должны быть применимы к большинству карт захвата. В частности, для серии NZXT Signal тебе нужно будет подключить входящий в комплект USB-кабель от Signal к открытому USB-порту USB 3.2 Gen 1 или выше на компьютере. Чтобы выбрать правильный порт, обратись к руководству пользователя твоей материнской платы или компьютера.

Отсюда подключи свою консоль к разъему HDMI In, расположенному на твоей карте захвата. Если ты используешь второй монитор и пасстру с нулевым лагом/низкой задержкой, которая есть на твоей карте Capture Card, подключи второй монитор к выходу HDMI Out на карте Capture Card.

Если ты используешь NZXT Chat Cable, то тебе также нужно будет подключить Chat Cable к 3,5-мм аудиоразъему твоей консоли или к 3,5-мм аудиоразъему на твоем контроллере, а затем подключить другой конец к порту Line-in на твоем ПК.

Наконец, если ты используешь специальный микрофон для стрима, то убедись, что он подключен к компьютеру и работает правильно.

Для наглядной разбивки этих соединений ознакомься с диаграммой ниже.



Как подключить камеру или мобильное устройство к карте захвата и компьютеру

Как и в приведенном выше руководстве по подключению консоли к твоей карте Capture Card, этот процесс довольно прост и имеет довольно много общего с исключением подключения контроллера.

Прежде чем продолжить, стоит убедиться, что устройство, о котором идет речь, поддерживает выходное HDMI-соединение, будь то родное (как на некоторых зеркальных камерах, обычно в виде кабеля Micro/Mini HDMI-HDMI) или с помощью донгла или адаптера (распространено на многих телефонах с поддержкой USB-C).

• Компьютер для потоковой передачи или записи
• Игровая консоль
• Карта захвата
• Микрофон или гарнитура

В дополнение к вышесказанному, тебе также может понадобиться иметь наготове следующее, если ты хочешь следить за устройством, если твоя карта захвата поддерживает low latency/zero-lag passthrough. Поскольку большинство мобильных устройств и камер оснащены видоискателем или собственным экраном, это, как правило, не необходимо.

• Дополнительный монитор или телевизор
• Дополнительный кабель HDMI

Наконец, если твое устройство поддерживает 3,5-мм аудиоразъем passthrough и ты планируешь использовать с ним наушники, то тебе также пригодится NZXT Chat Cable.



Подключение оборудования

Для начала нам нужно правильно все подключить. В этом руководстве мы будем использовать шаги, настроенные для NZXT Signal HD60, однако эти же шаги должны быть применимы к большинству карт захвата. В частности, для серии NZXT Signal тебе нужно будет подключить входящий в комплект USB-кабель от Signal к открытому USB-порту USB 3.2 Gen 1 или выше на компьютере. Чтобы выбрать правильный порт, обратись к руководству пользователя твоей материнской платы или компьютера.

Отсюда подключи свою камеру или мобильное устройство к разъему HDMI In, который находится на твоей карте захвата. Если ты используешь второй монитор и пасстру с нулевым лагом/низкой задержкой, которая есть на твоей карте Capture Card, подключи второй монитор к выходу HDMI Out на карте Capture Card.

Если ты используешь NZXT Chat Cable с мобильным устройством и планируешь использовать наушники, тебе также нужно будет подключить Chat Cable к 3,5-мм аудиоразъему твоего устройства или к 3,5-мм аудиоразъему, а затем подключить другой конец к порту Line-in на твоем ПК.

Наконец, если ты используешь специальный микрофон для стрима, то убедись, что он подключен к компьютеру и работает правильно.

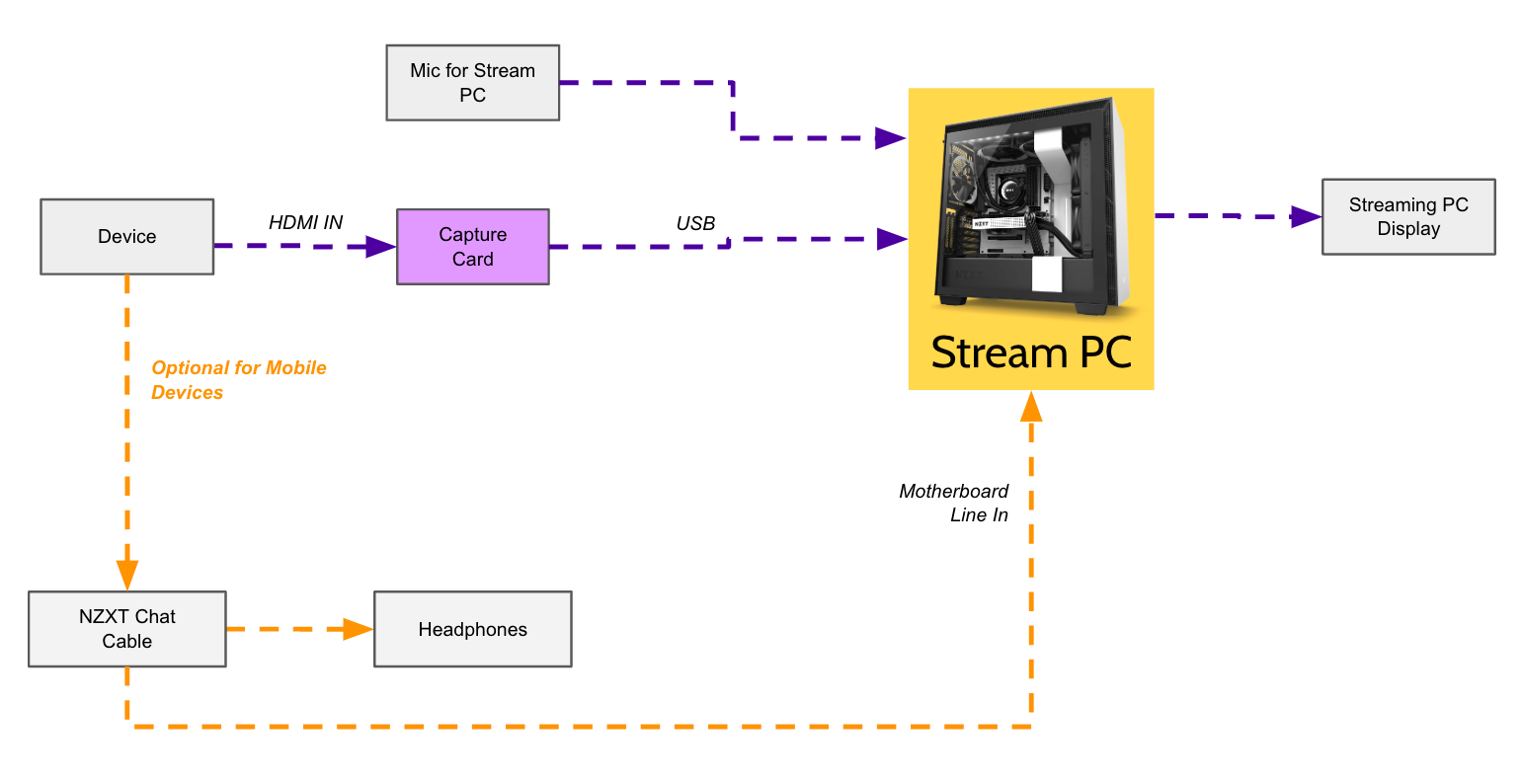

Для наглядной разбивки этих соединений ознакомься с диаграммой ниже.

Ниже ты найдешь несколько основных советов по настройке камеры или мобильного устройства с помощью карты Capture Card:

Для фотоаппаратов:

• Убедись, что HDMI-выход твоей камеры способен обеспечить чистый -канал без текста и элементов пользовательского интерфейса (UI), так как они могут отвлекать внимание.
• Установи на своей камере фиксированное разрешение и частоту кадров в зависимости от желаемого формата. Чаще всего используются форматы 1080p или 720p при 60 FPS.
• Убедись, что твоя камера настроена на режим movie для достижения наилучших результатов.

Для мобильных устройств (то есть телефонов):

• В зависимости от модели телефона и его ограничений, ты можешь получить либо прямую подачу с экрана телефона, либо специализированный режим отображения (например, Samsung DeX Mode). Если телефон дает прямой сигнал, ты должен иметь возможность управлять им так же, как и родным.
• Если твой телефон поддерживает 3,5-мм аудиоразъем и ты используешь наушники или гарнитуру, подключенные через этот разъем, тебе может понадобиться использовать NZXT Chat Cable для правильного захвата звука.



Подготовка OBS Studio

1. Если ты запускаешь OBS Studio в первый раз, тебе будет предложено выполнить базовую настройку, чтобы подготовить систему к потоковой трансляции и/или записи. Рекомендуется выполнить следующие шаги, чтобы убедиться, что настройки потоковой передачи/записи оптимизированы для твоего ПК.
2. Щелкни по значку + , расположенному на панели источников, затем выбери Устройство видеозахвата.
   <изображение здесь>
3. В появившемся окне перейди и дай своему устройству имя. Чтобы легче было найти его потом, назовем его NZXT Signal Capture и нажмем OK.

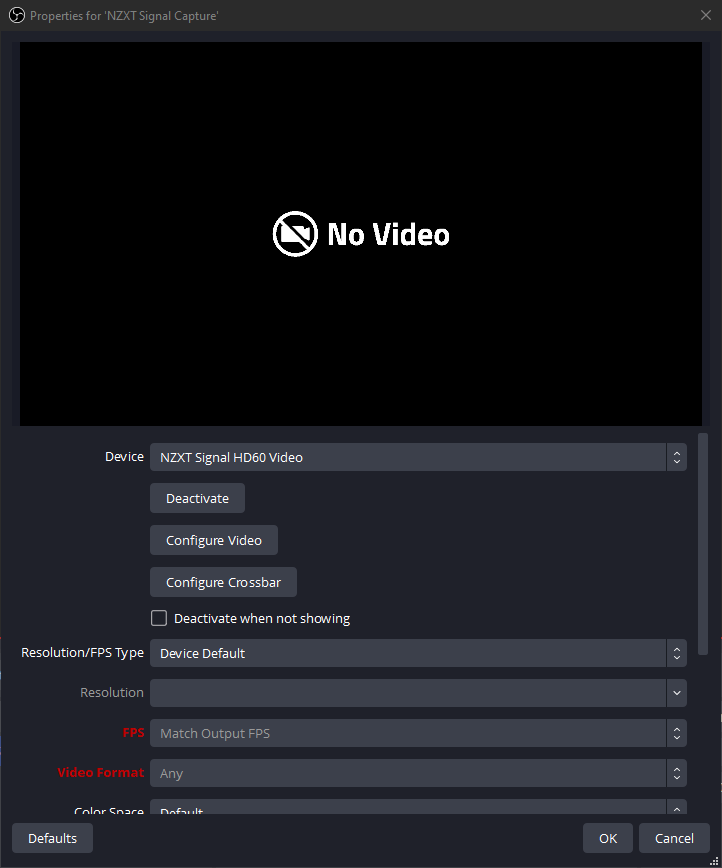

4. В открывшемся окне Properties в выпадающем списке Device выбери свою карту захвата.

5. Пока что продолжай и оставь значение Resolution/FPS Type как Device Default , и ты должен увидеть видеосигнал своего устройства. Если у тебя нет видеосигнала, попробуй установить этот параметр вручную, чтобы он соответствовал выходному разрешению твоей консоли. Большинство консолей из коробки будут настроены на 1920 x 1080 @ 60 FPS, в то время как камеры и мобильные устройства могут иметь другие вариации.
6. Для настроек Color Space и Color Range тебе может потребоваться настройка в зависимости от консоли. Обычно мы рекомендуем оставить этот параметр по умолчанию или установить Цветовое пространство на Rec. 709 и Цветовой диапазон на Ограниченный, чтобы обеспечить наилучшую совместимость и картинку.
7. Нажми OK, чтобы сохранить и закрыть настройки устройства захвата.

В некоторых случаях ты можешь столкнуться с проблемой, когда аудиосигнал с карты захвата Capture Card не проходит должным образом в систему. Чтобы исправить это, тебе может понадобиться вручную настроить аудиоустройство для карты захвата, как описано ниже:

1. В разделе Properties для источника прокрути вниз, пока не увидишь Audio Output Mode настройку. Установи для этой настройки значение Capture Audio Only и убедись, что Use Custom Audio Device находится на на , чтобы открыть опцию Audio Device .
2. В опции Audio Device выбери соответствующее устройство для твоей карты захвата. В нашем случае мы выберем NZXT Signal HD60 Audio , а затем нажмем OK , чтобы сохранить настройки.

Если ты следовал автоматической настройке OBS, то твой микрофон уже должен быть настроен и готов к работе. Если тебе нужно добавить дополнительный источник звука, например, другой микрофон или Line-in для NZXT Chat Cable, то тебе нужно будет сделать следующее:

1. Нажми на кнопку Settings в правом нижнем углу и выбери Audio в левой части окна настроек.
2. Убедись, что твой основной микрофон установлен в выпадающем списке Mic/Auxiliary Audio.
3. Если ты используешь чат-кабель, то тебе нужно выбрать линейный вход твоего компьютера (или порт, к которому ты подключил чат-кабель) в любом другом доступном выпадающем списке "Микрофон/вспомогательный звук".
4. Нажми Apply, чтобы сохранить настройки, а затем OK , чтобы закрыть окно настроек.

Перед выходом в прямой эфир рекомендуется проверить уровни звука и сигнала, чтобы убедиться, что все работает правильно. Для этого нажми на кнопку Start Recording в OBS и сделай быструю 1-2-минутную запись, на которой ты четко говоришь в микрофон во время игры. Если ты заметил, что один из источников звука заглушает другой, то отрегулируй их соответствующим образом. Помни, плохое аудио оттолкнет зрителей быстрее, чем плохой контент.



Завершение - готовность к стриму

Если ты выполнил все пункты этого руководства, то должен быть готов к стримингу. Однако, несмотря на это, твой поток может быть немного простеньким для начала без каких-либо специализированных элементов для стрима, таких как оверлей, уведомления и т.д.

Не существует универсального руководства, которое бы охватило все, однако существует множество онлайн-сообществ, которые могут помочь тебе отладить настройку и показать себя с лучшей стороны в качестве стримера. Просто помни, что ты не сможешь стать стримером, если не начнешь стримить, так что найди контент и расписание, которые тебе подходят, и приступай к делу!



Есть вопросы, которые не охватывает эта инструкция, или нужна дополнительная помощь? Пожалуйста, не стесняйтесь обратиться к нашей команде поддержки клиентов, и один из наших дружелюбных сотрудников поможет вам.
