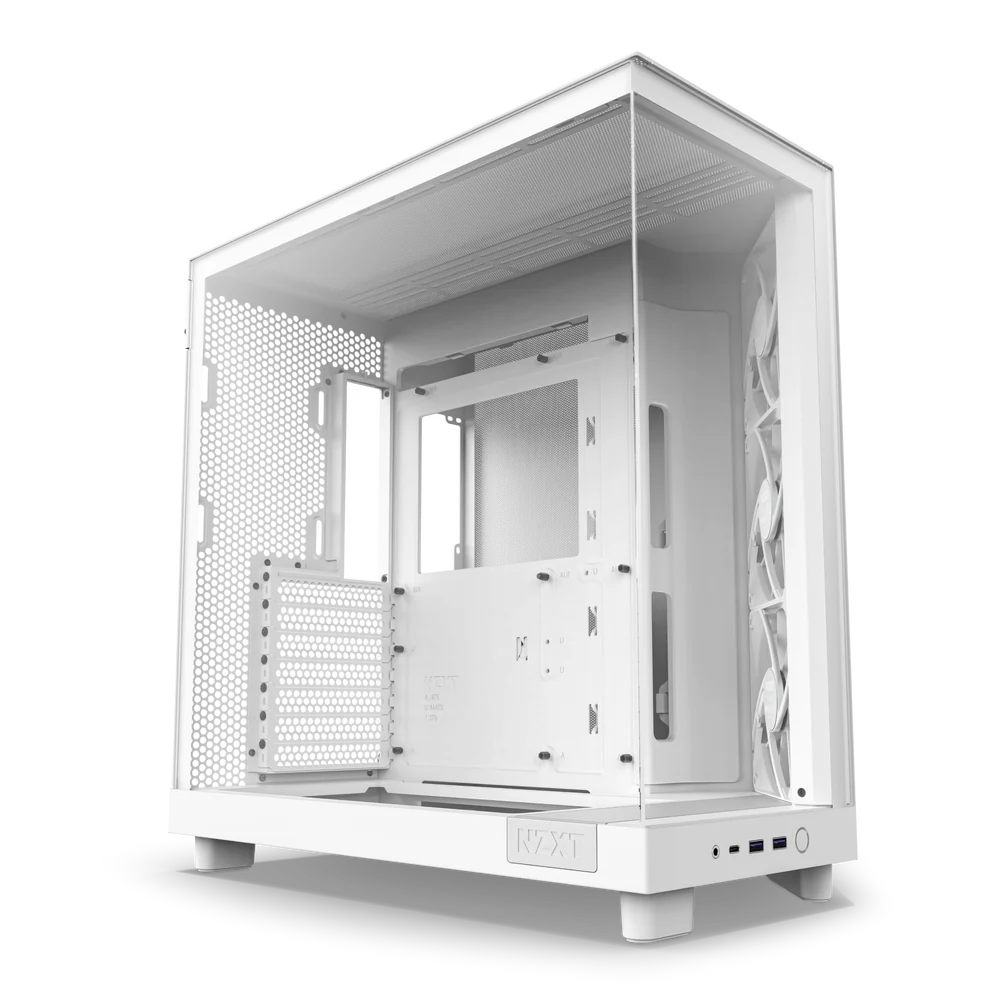

В этой статье подробно описывается замена переднего модуля ввода-вывода в серии корпусов H6 Flow. Для этой замены вам понадобятся следующие инструменты и детали:

• Замена переднего модуля ввода-вывода (также известного как USB-модуль)
• Отвёртка Phillips #0 (PH0)
• Отвёртка Phillips #1 (PH1)
• Тонкая плоская отвёртка или безопасная бритва
• Кусачки заподлицо или ножницы

Подготовка корпуса

Для замены переднего модуля ввода-вывода необходимо выполнить несколько подготовительных шагов:

• Снятие панелей корпуса
• Снятие вентиляторов корпуса
• Снятие декоративной панели
• Снятие ножки корпуса

Снятие панелей корпуса

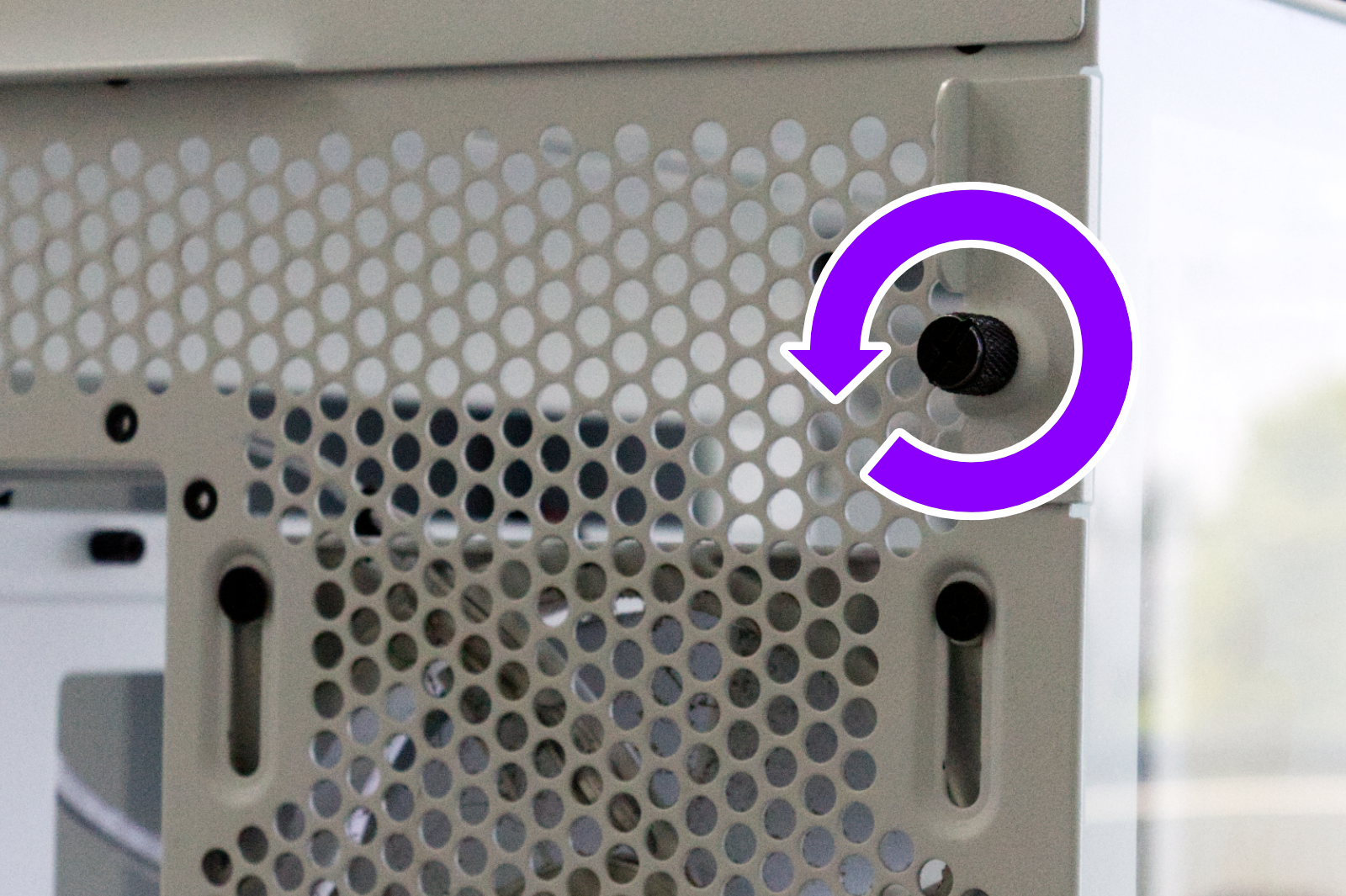

Благодаря преимущественно безинструментальному дизайну H6, снятие панелей корпуса чрезвычайно просто. Перед началом работы необходимо ослабить два фиксирующих винта с накатанной головкой, удерживающих большую стеклянную боковую панель и металлическую боковую панель.

Фиксирующие винты с накатанной головкой, удерживающие боковые панели, являются неотъемлемыми винтами и останутся на корпусе после ослабления.

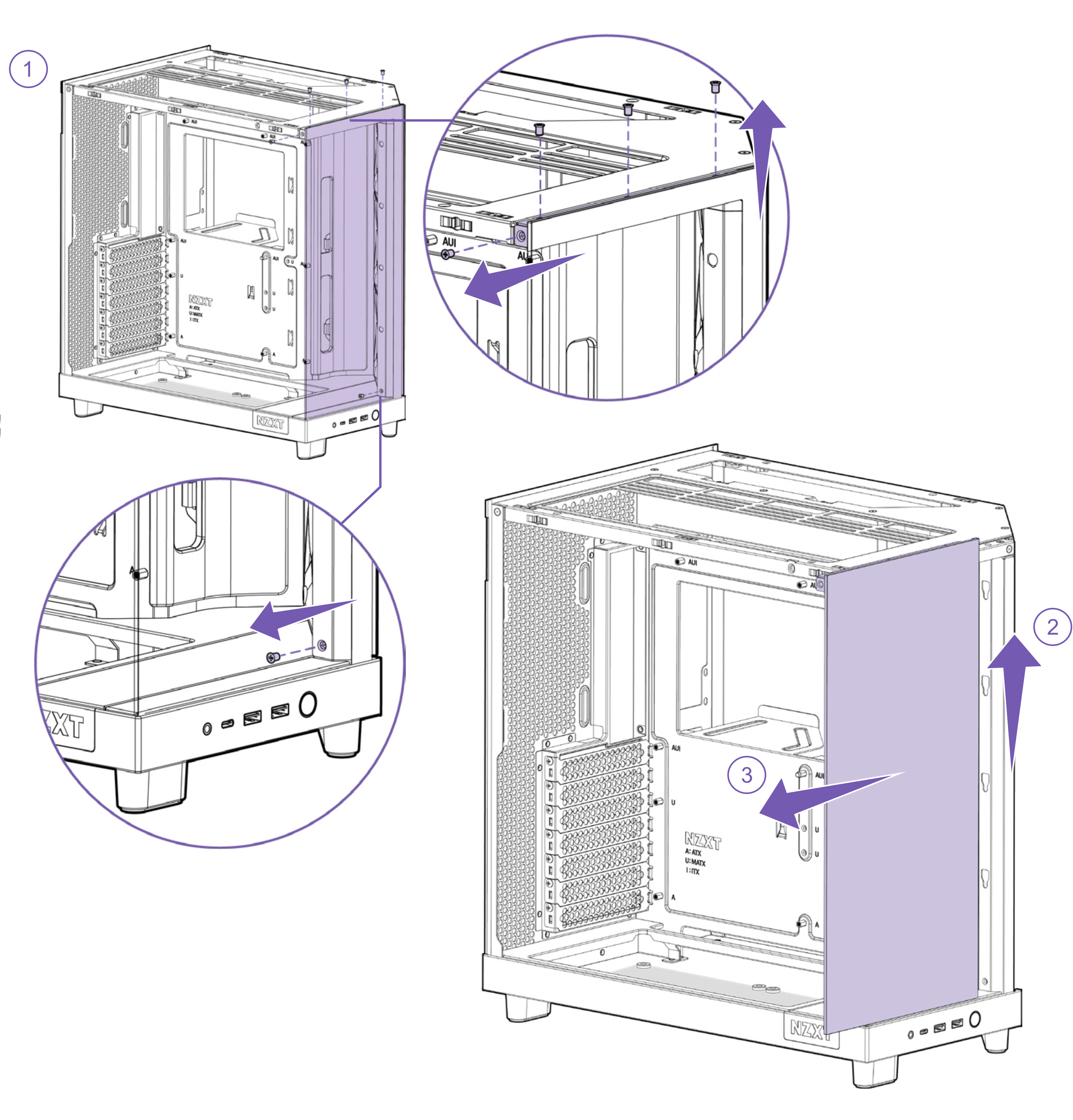

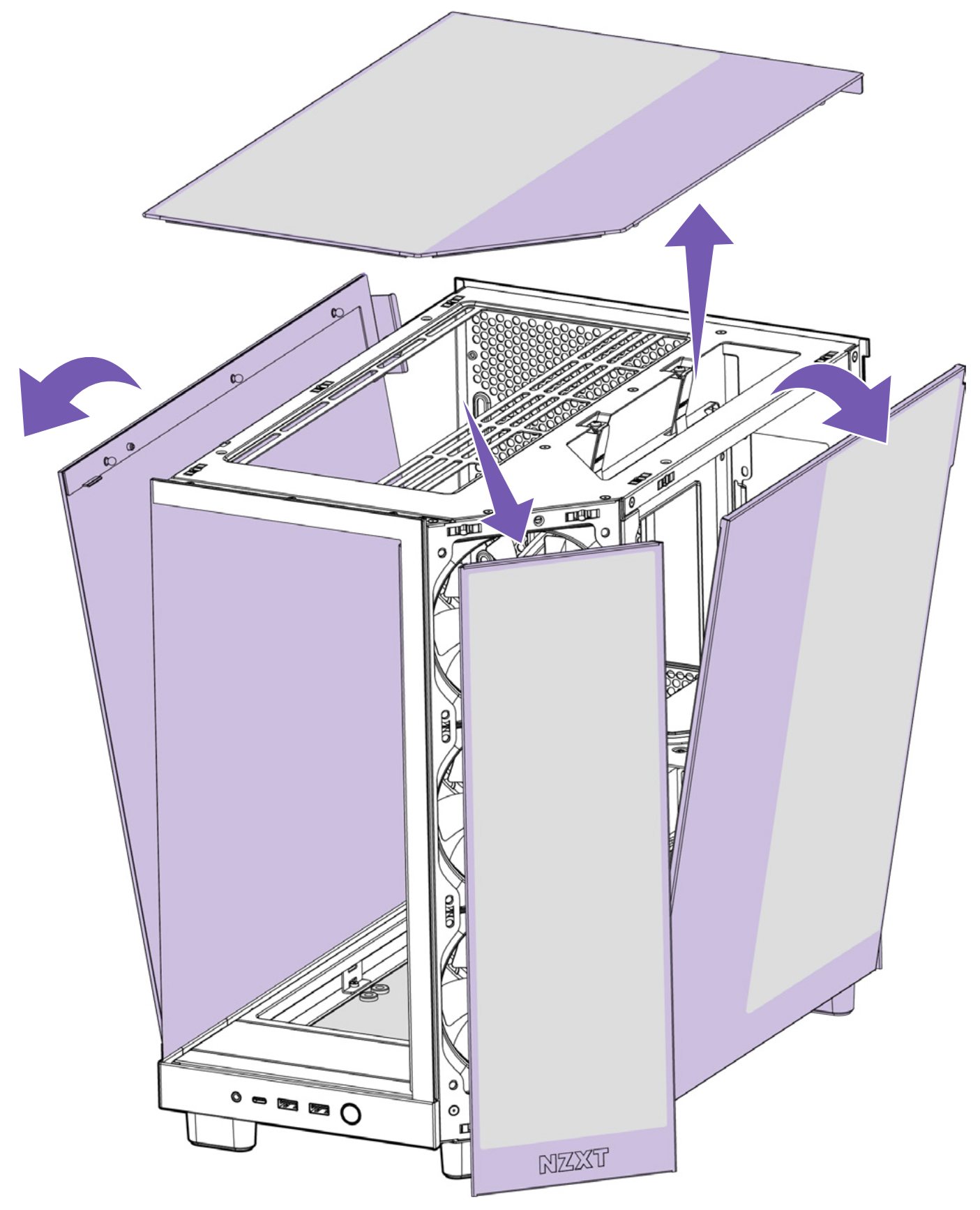

После ослабления фиксирующих винтов можно снять верхнюю панель, потянув её вверх с задней части корпуса, затем снять остальные боковые панели (кроме маленькой передней стеклянной панели), потянув панель сверху от корпуса, как показано ниже.

Для снятия маленькой передней стеклянной панели используйте отвёртку Phillips #0, чтобы открутить фиксирующие винты, удерживающие панель на месте, затем сдвиньте панель вверх и от корпуса. Это будут три (3) винта вдоль верхней части панели, один на внешнем крае сверху и один внутри корпуса внизу панели, как показано ниже:

Снятие вентиляторов корпуса

Для замены переднего модуля ввода-вывода необходимо снять два вентилятора с корпуса:

• Вентилятор внизу спереди корпуса (установлен по умолчанию).
• Вентилятор, расположенный ближе к передней части внизу корпуса (не входит в комплект корпуса).

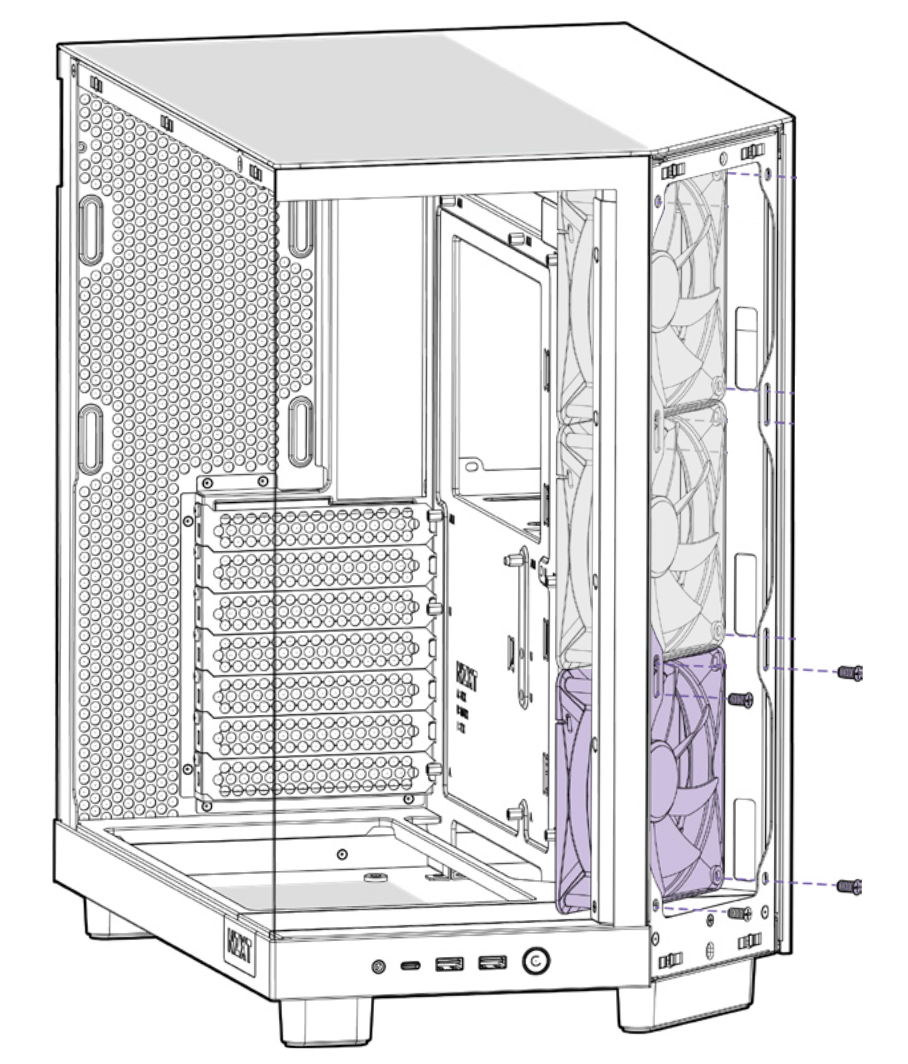

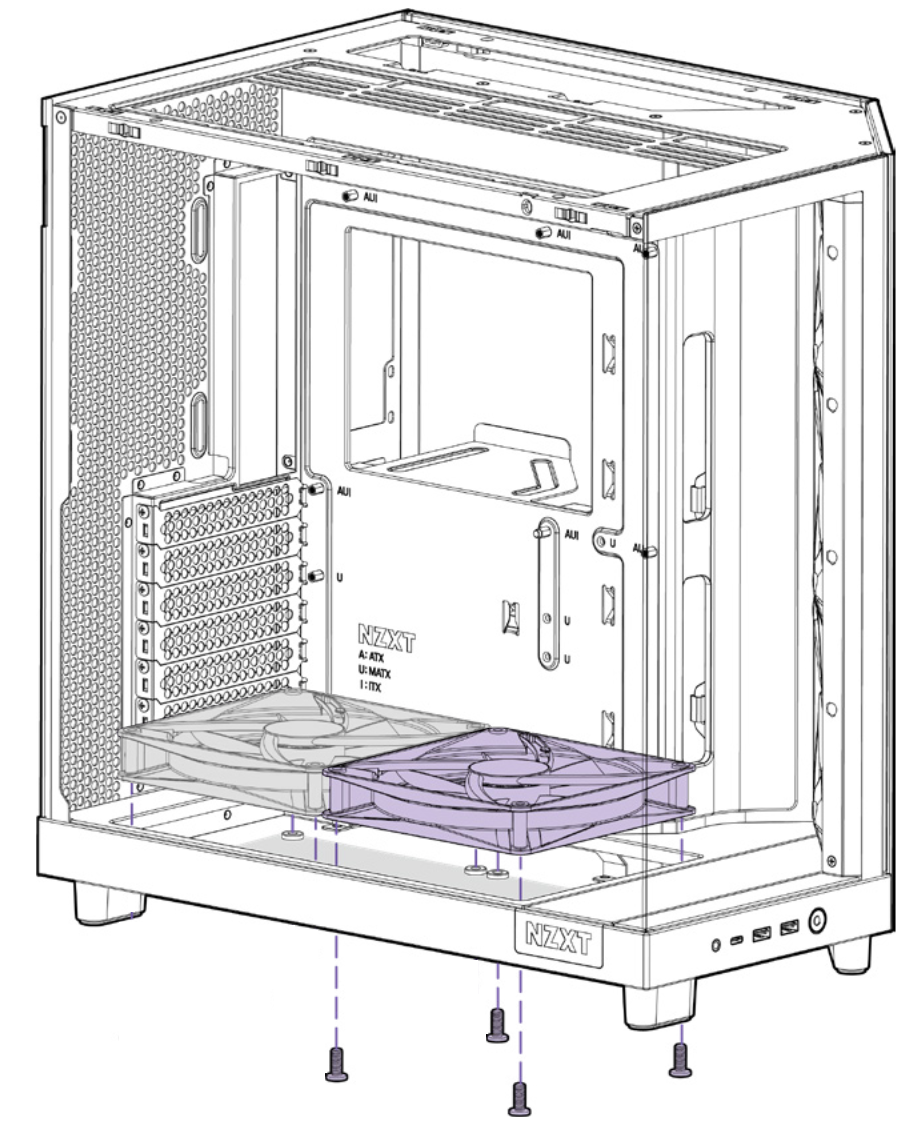

Вентилятор внизу спереди удерживается четырьмя (4) саморезами. Рекомендуется снимать их с помощью отвёртки Phillips #1, чтобы избежать срыва головки винта.

Если вы добавили вентилятор 140 мм внизу корпуса, он должен быть закреплён четырьмя (4) саморезами CB5. Рекомендуется снимать их также с помощью отвёртки Phillips #1, как и передний вентилятор, чтобы предотвратить срыв головки винта.

Снятие декоративной панели

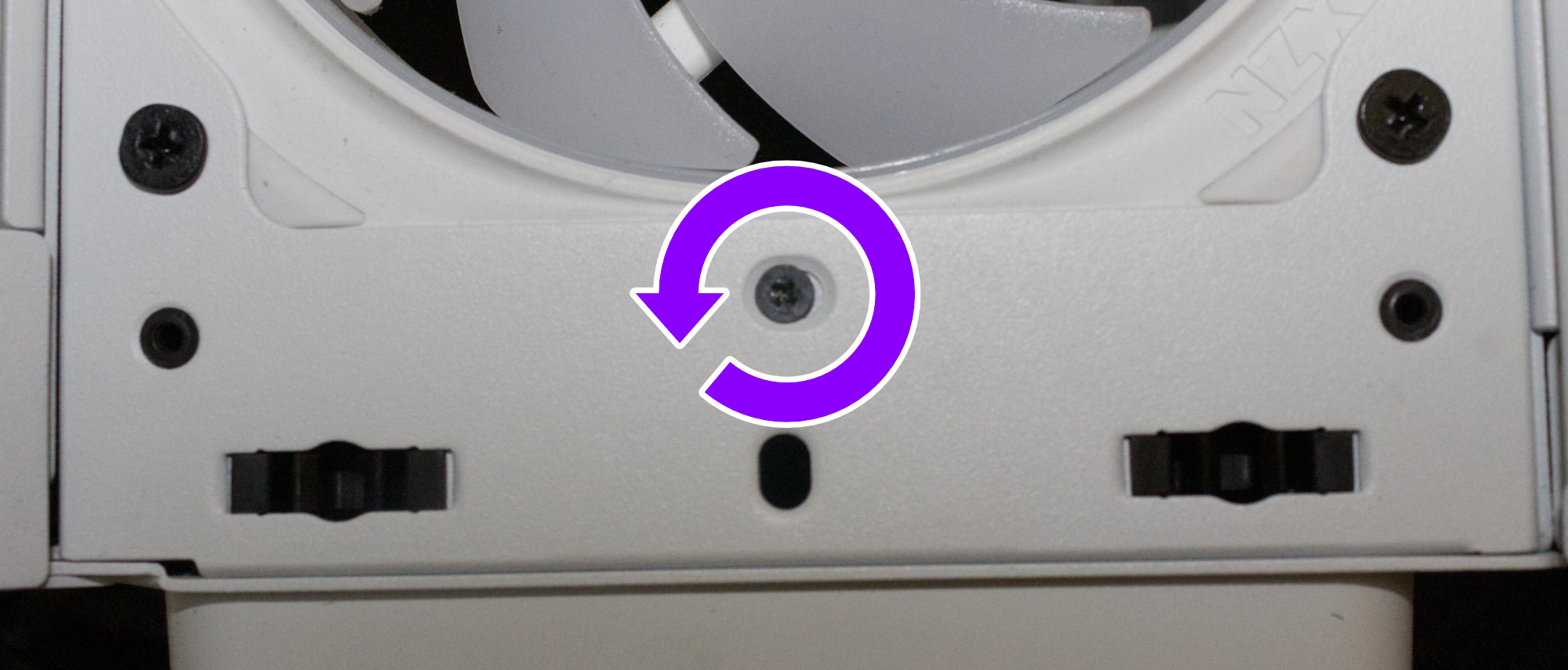

После снятия переднего вентилятора необходимо снять декоративную панель, чтобы получить доступ к переднему модулю ввода-вывода во время этапа снятия. Для снятия декоративной панели открутите винт, расположенный под отверстием для переднего вентилятора.

После снятия винта панель свободно выдвигается и может быть удалена.

Снятие ножки корпуса

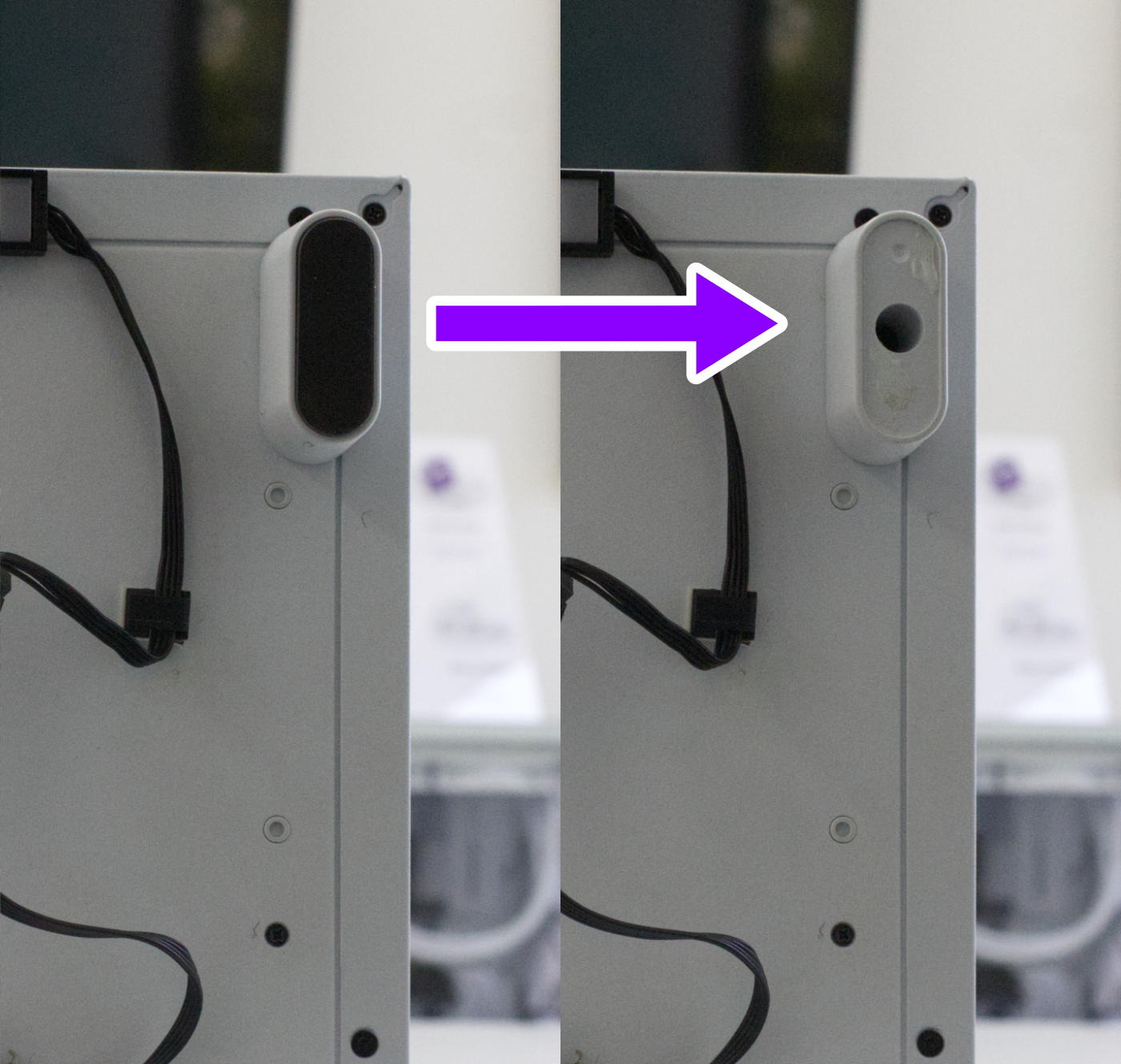

Последний шаг — снять ножку корпуса, которая закрывает один из двух винтов переднего модуля ввода-вывода. Используя тонкую плоскую отвёртку или безопасную бритву, подденьте резиновую ножку и затем медленно снимите её с корпуса.

После снятия ножка может оставить некоторое клеевое остаток.

После снятия резиновой ножки используйте отвёртку Phillips #1, чтобы открутить винт из центра подставки ножки и снять подставку с корпуса.

Снятие переднего модуля ввода-вывода

Перед снятием переднего модуля ввода-вывода обрежьте стяжку, удерживающую кабели переднего ввода-вывода на корпусе.

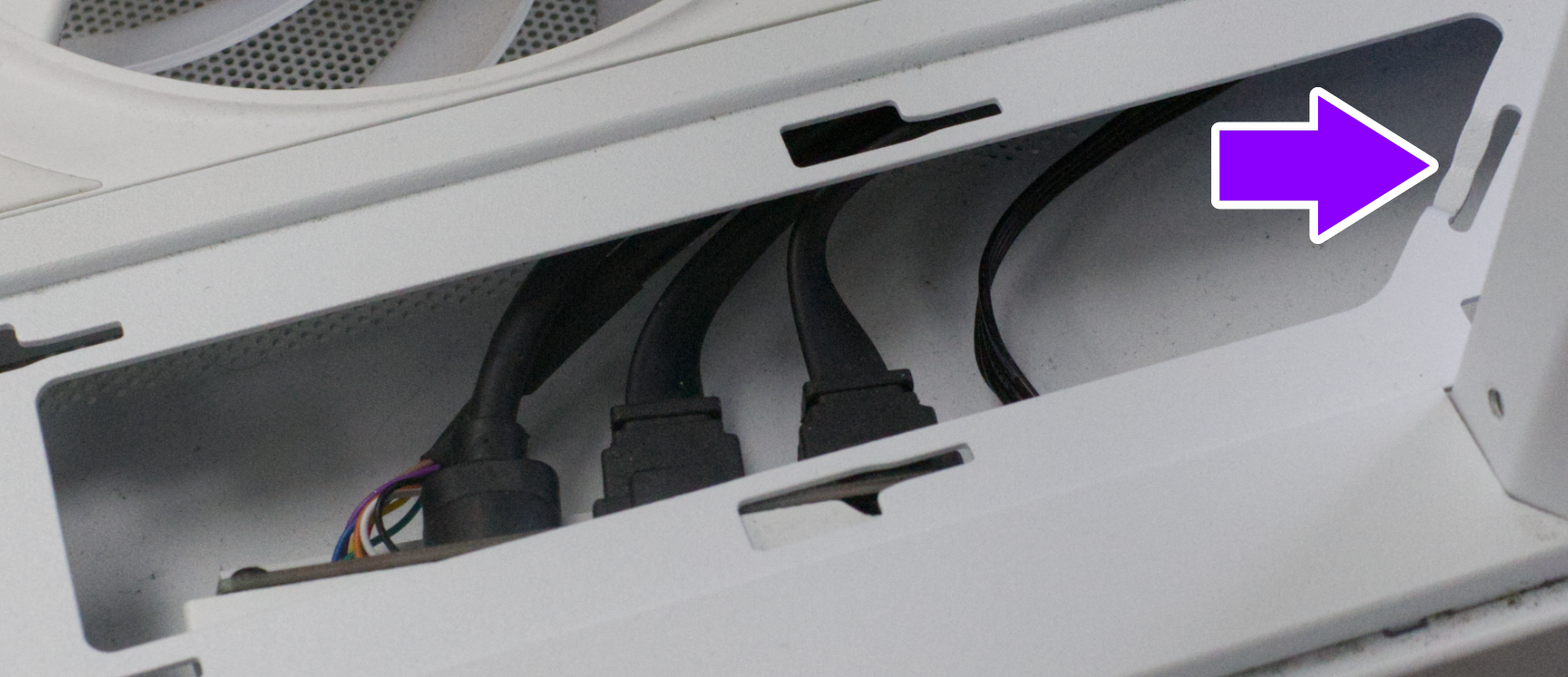

Стрелка выше указывает на расположение стяжки, не режьте металл корпуса.

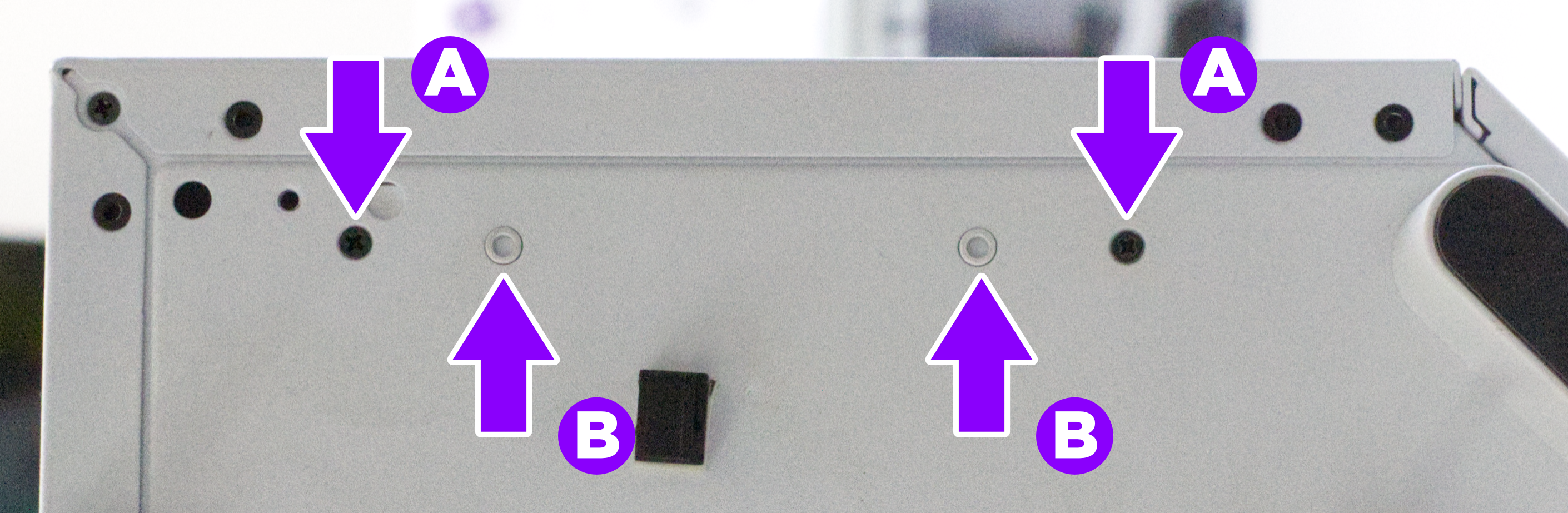

Для снятия переднего модуля ввода-вывода используйте отвёртку Phillips #0, чтобы открутить два винта (A), затем нажмите на два фиксирующих штифта (B), чтобы освободить модуль.

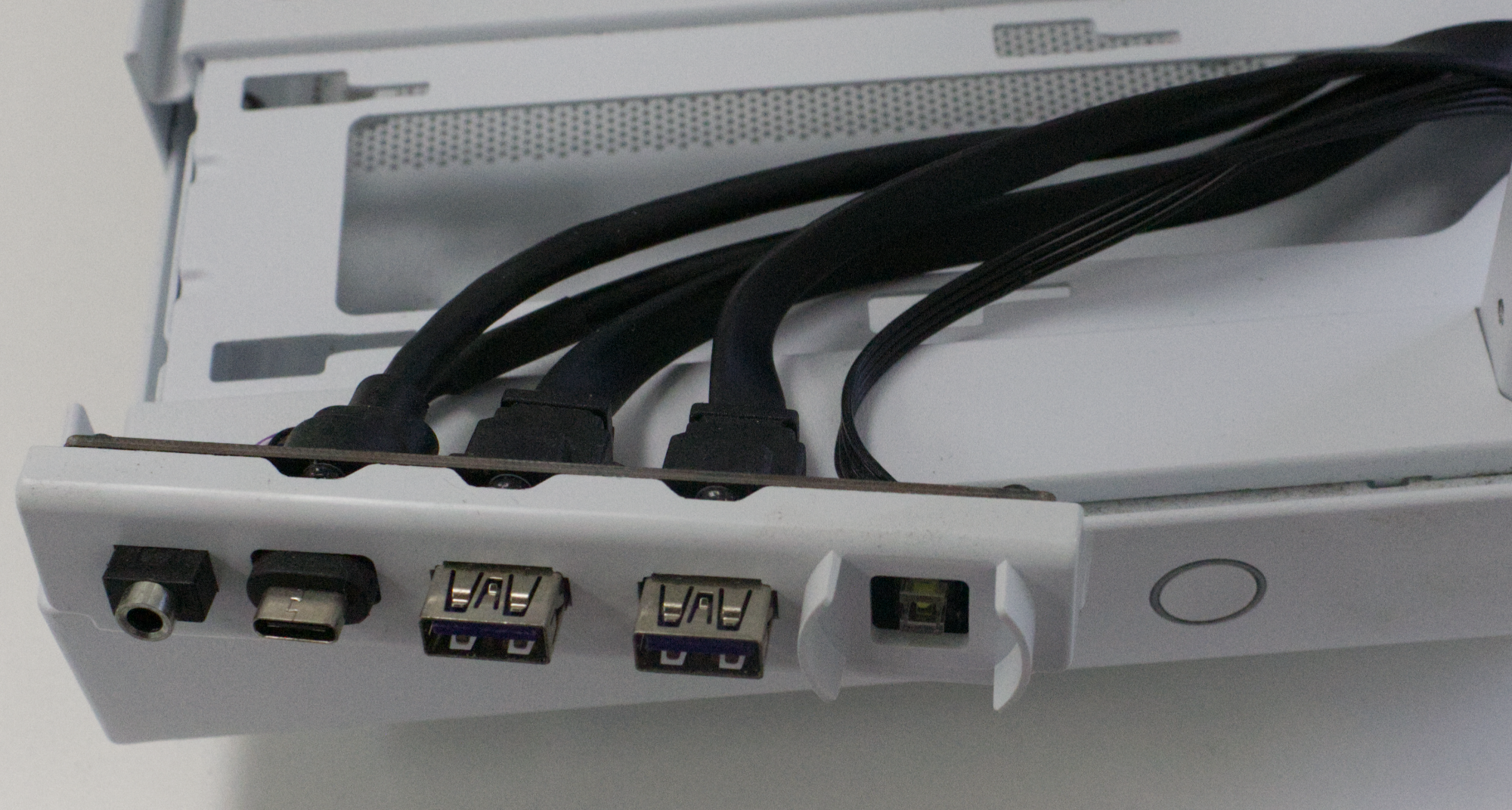

Освободив модуль, используйте кабели, чтобы потянуть модуль от передней части корпуса и вывести его из выреза, ранее закрытого декоративной панелью.

Для установки нового переднего модуля ввода-вывода выполните эти инструкции в обратном порядке.
