Здание серии NZXT H6

В этом руководстве описан процесс сборки корпусов серии NZXT H6.Имейте в виду, что следующее руководство основано на опыте одного строителя с имеющимися деталями.Ваша сборка может сильно отличаться от этой, и мы действительно поощряем это.Если у вас есть сборка корпуса серии NZXT H6, которой вы особенно гордитесь, поделитесь ею с нами в наших учетных записях в социальных сетях:

• Официальный #NZXTSetups Группа в Facebook
• @NZXT в Твиттере
• @NZXT в Instagram
• @NZXT в Tiktok
• Официальный дискорд сообщества NZXT

Сборка серии NZXT H6 — это невероятно простой и понятный процесс, который подойдет не только новичкам, но и невероятно гибок для опытных строителей, желающих создать эффектный объект.В этом руководстве мы рассмотрим некоторые ключевые особенности H6, которые помогут вам приступить к сборке.

Подготовка вашей сборки

Как и в случае с любой сборкой ПК, всегда лучше убедиться, что все компоненты работают правильно, прежде чем приступать к сборке корпуса.Это можно сделать, собрав компьютер вне корпуса, обычно поверх коробки материнской платы, в процессе, называемоммакетированием.Основная цель этого — убедиться, что все работает, прежде чем мы приступим к работе, на случай, если какая-либо деталь прибудет с проблемой, которую необходимо будет заменить.

Мы рассмотрим макетирование в целом в другом руководстве в будущем, но первый шаг здесь будет таким же, как макетирование вашего ПК, то естьподготовка вашей материнской платы.

Подготовка материнской платы

Рекомендуется подготовить материнскую плату и все подключенные к ней компонентыпередработой с корпусом, поскольку это значительно облегчит последующую установку.Этот процесс обычно включает в себя следующее:

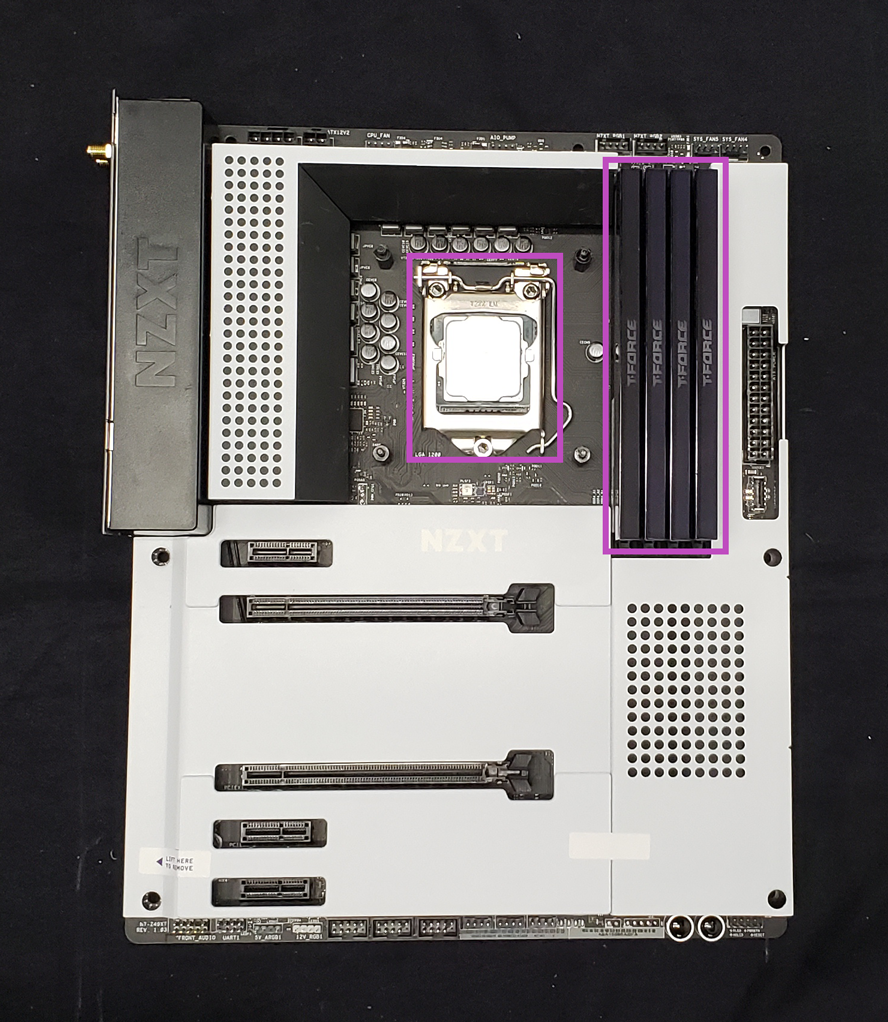

• Установите ЦП в разъем ЦП.
• Установите оперативную память в соответствии с руководством пользователя материнской платы

  • В большинстве двухканальных конфигураций с двумя планками оперативная память устанавливается в слоты 2 и 4. Для нашей сборки мы будем использовать двухканальную конфигурацию с четырьмя планками.
• Если вы используете твердотельные накопители M.2, установите их в соответствии с руководством пользователя материнской платы.
• Если ваш процессорный кулер имеет заднюю панель или специальное крепежное оборудование, установите его сейчас.
• Если вы используете кулер для процессора в корпусе Tower, напримерNZXT T120 Series, рекомендуется установить кулер сейчас.

Подготовив материнскую плату, отложите ее в сторону, пока мы готовим сам корпус.

Подготовка дела

В отличие от материнской платы, где мы добавляли детали для ее подготовки, подготовка самого корпуса означает разобрать его до основ, чтобы наиболее эффективно получить доступ к каждому уголку корпуса и максимально упростить нашу сборку.

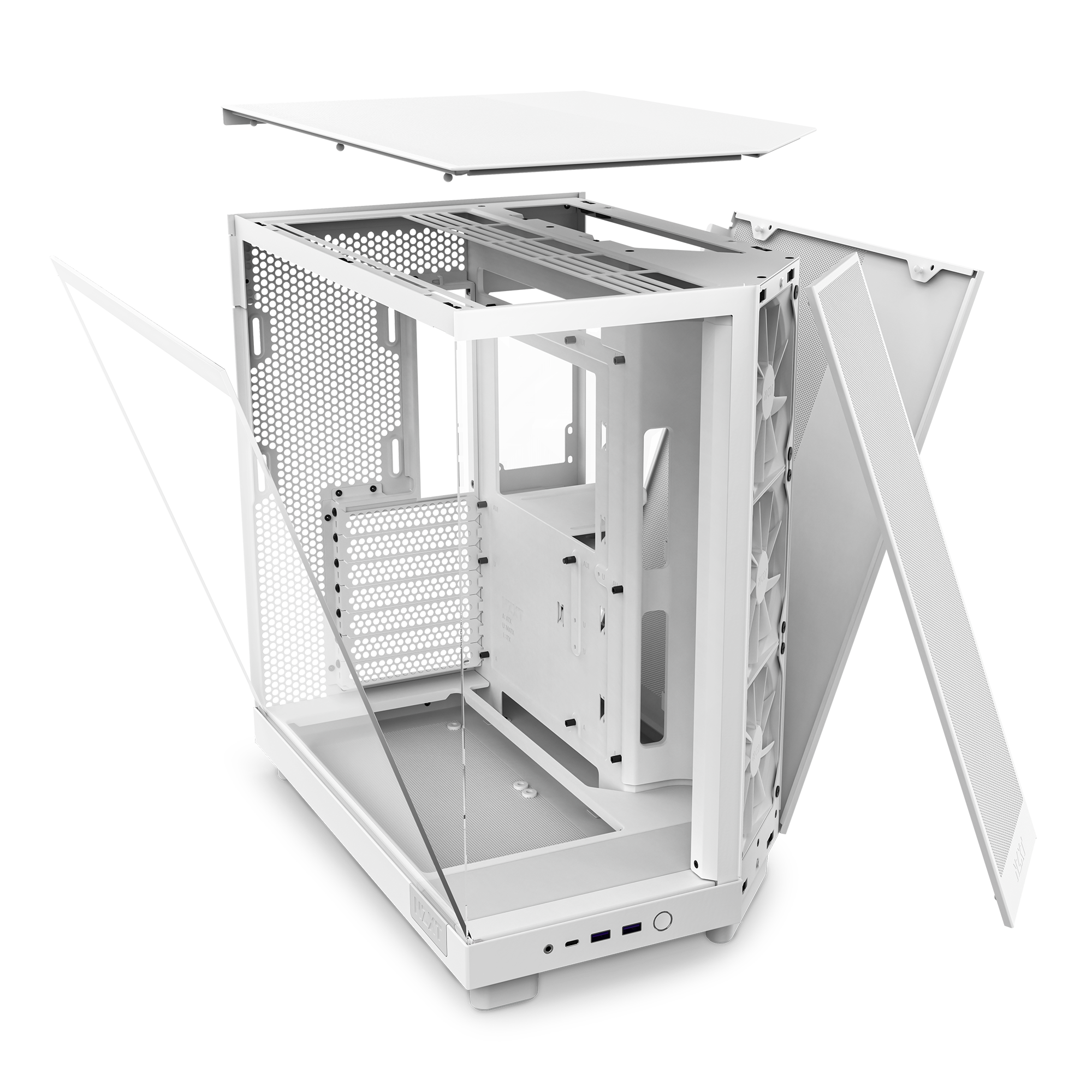

Начните с ослабления крепежных винтов в задней части корпуса, удерживающих левую закаленную боковую панель и правую металлическую боковую панель.Обратите внимание, что эти винты представляют собой невыпадающиевинты, поэтому они не выйдут после ослабления, а вместо этого безвольно упадут после разблокировки.Ослабив эти винты, мы снимем эти две панели, потянув их из верхней задней части корпуса, и отложим в сторону.Стеклянную панель рекомендуется размещать на мягкой ровной поверхности, чтобы предотвратить ее повреждение.

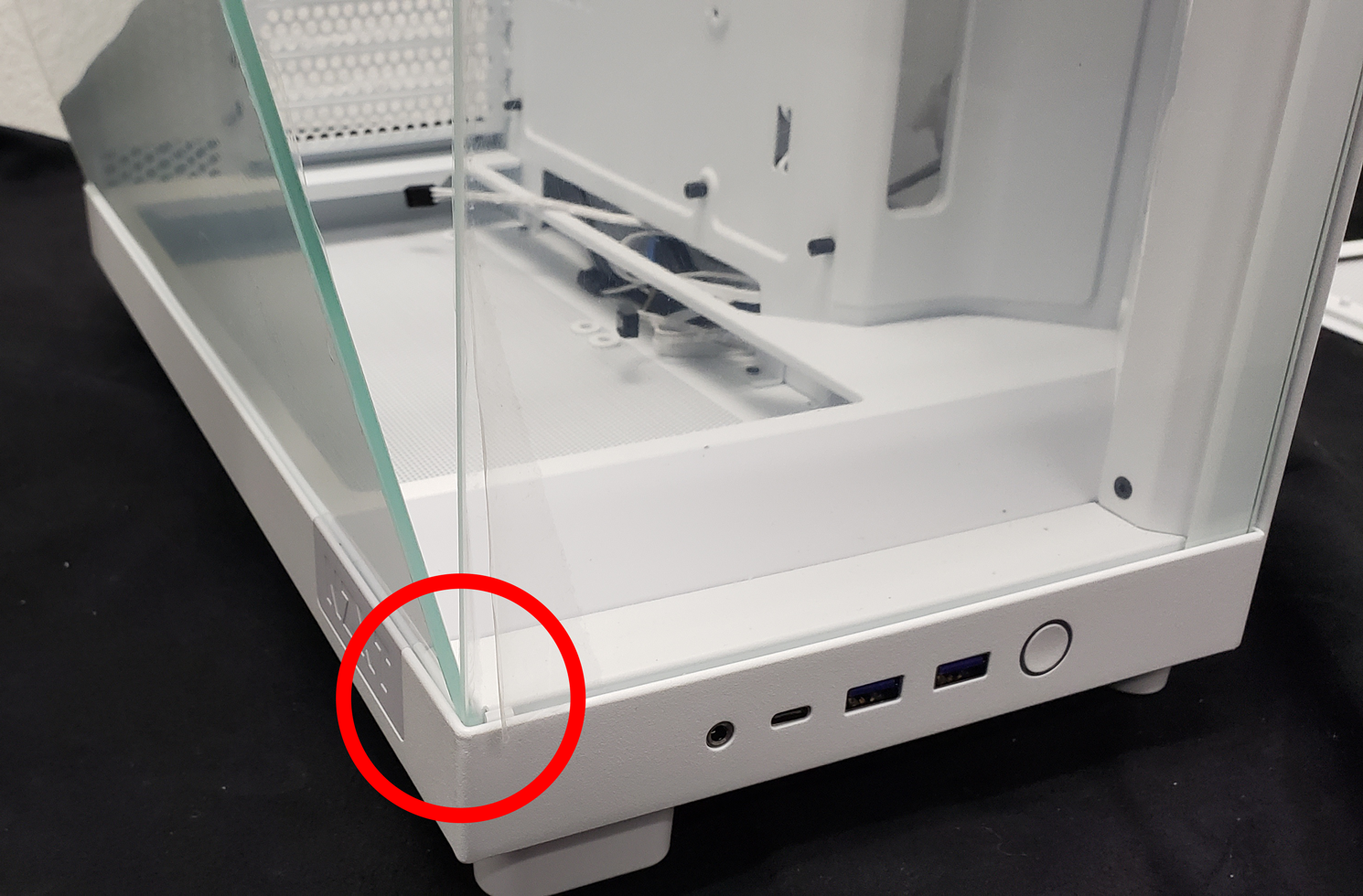

Note:  Будьте осторожны при снятии левой панели из закаленного стекла.Панель вставляется в нижнюю часть корпуса и может разбиться, если подвергнуться нагрузке вдоль этого края.

Верхняя и передняя правая сетчатые панели будут полностью прикрепляться к корпусу с помощью набора зажимов и шаровых шарниров.Их можно легко удалить, найдя незащищенный край там, где была снята одна из больших панелей, или воспользовавшись выступом, расположенным в задней и нижней части корпуса, и потянув его наружу.

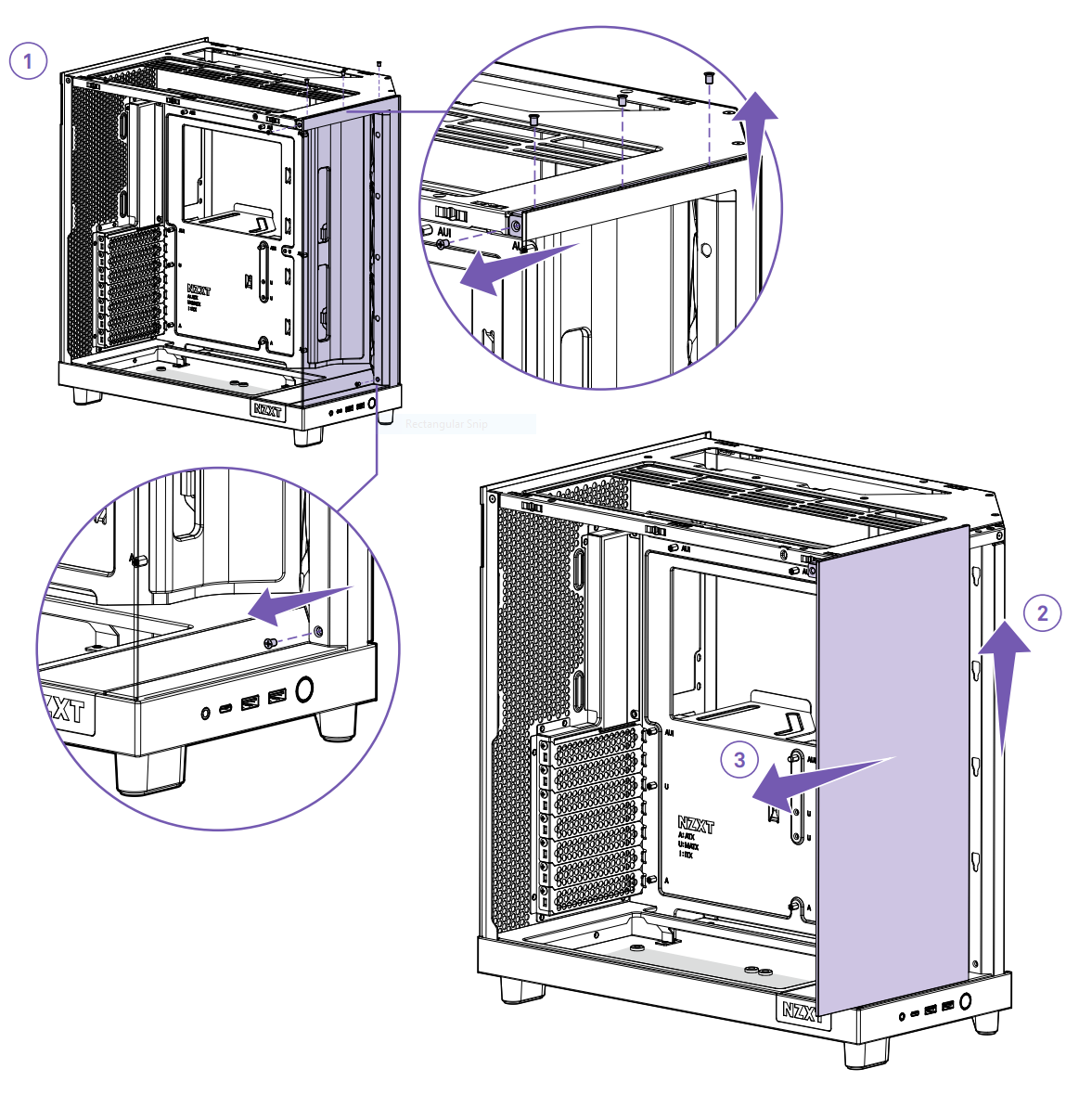

Наконец, мы можем снять переднее закаленное стекло с корпуса, чтобы получить лучший доступ к нашим внутренним компонентам во время сборки.Для этого отвинтите три винта, расположенные вдоль верхнего края стеклянной панели, затем винт в левом верхнем углу панели снаружи корпуса и, наконец, винт в правом нижнем углу панели внутри корпуса. .После того, как все 5 винтов будут удалены, поднимите панельвверх, чтобы разблокировать ее сбоку корпуса, и снимите ее.Как и в случае с левой боковой панелью, эту панель рекомендуется размещать на мягкой плоской поверхности во избежание повреждений.

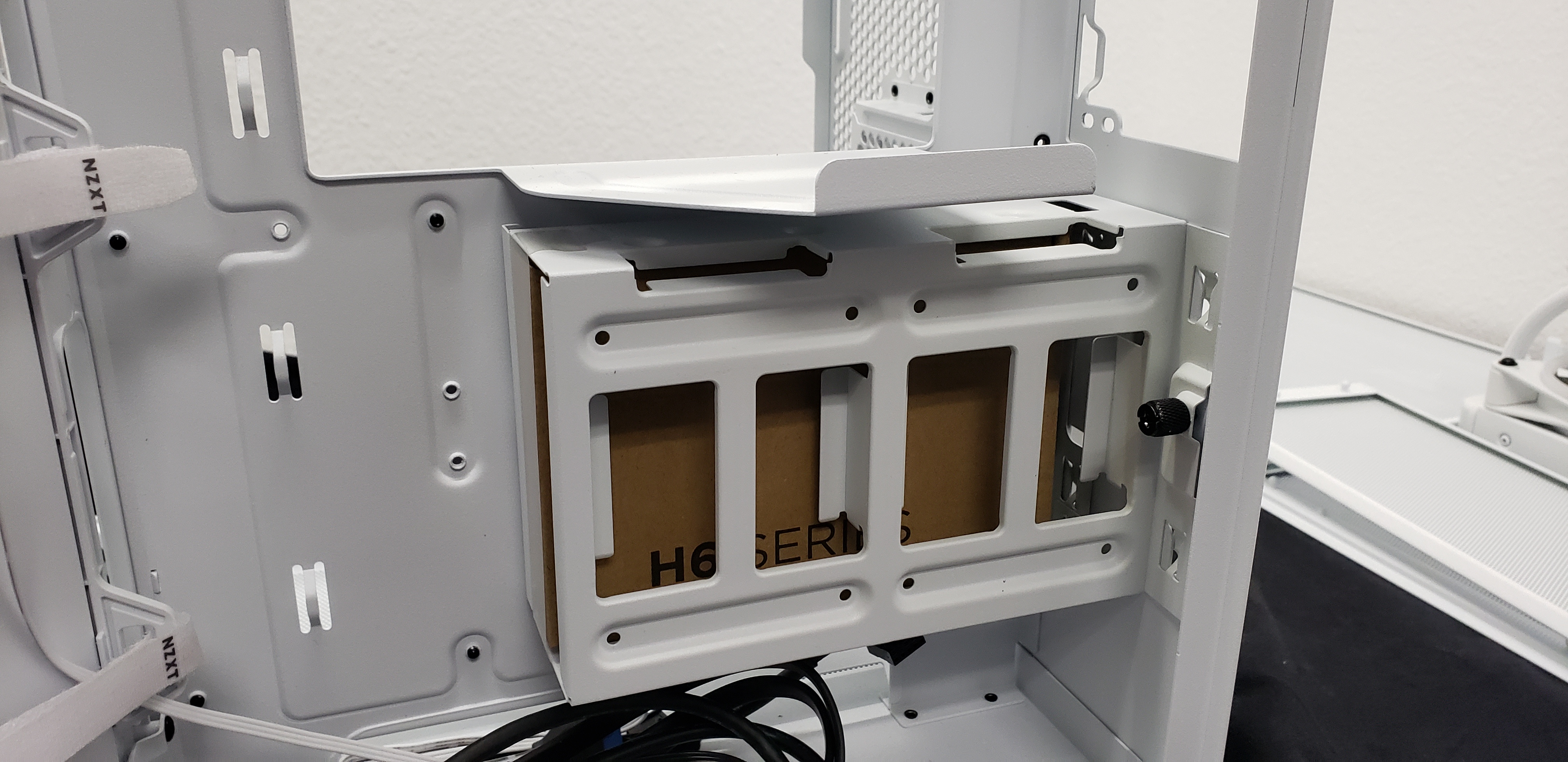

Последнее, что нужно удалить, — это отсек для привода и коробку для аксессуаров из правой камеры корпуса.Для этого ослабьте крепежный винт, как вы это делали с боковыми панелями, и поднимите отсек для дисковода вверх, чтобы разблокировать его с задней части корпуса, и вытащите его.Внутри отсека для привода вы найдете коробку для аксессуаров, в которую входят различные винты, крепления и стяжки, необходимые для вашей сборки.

Установка материнской платы

После подготовки корпуса и материнской платы следующим шагом будет установка материнской платы.Начните с проверки самого корпуса, чтобы убедиться, что правильные стойки предварительно установлены.По умолчанию корпуса серии NZXT H6 будут настроены как для материнских платATX, так и дляITX.Если вы используете материнскую платуmATX (Micro ATX), вам необходимо переместить некоторые предварительно установленные стойки с нижних креплений, помеченныхA, на верхние крепления, помеченныеUв Чтобы правильно установить материнскую плату.

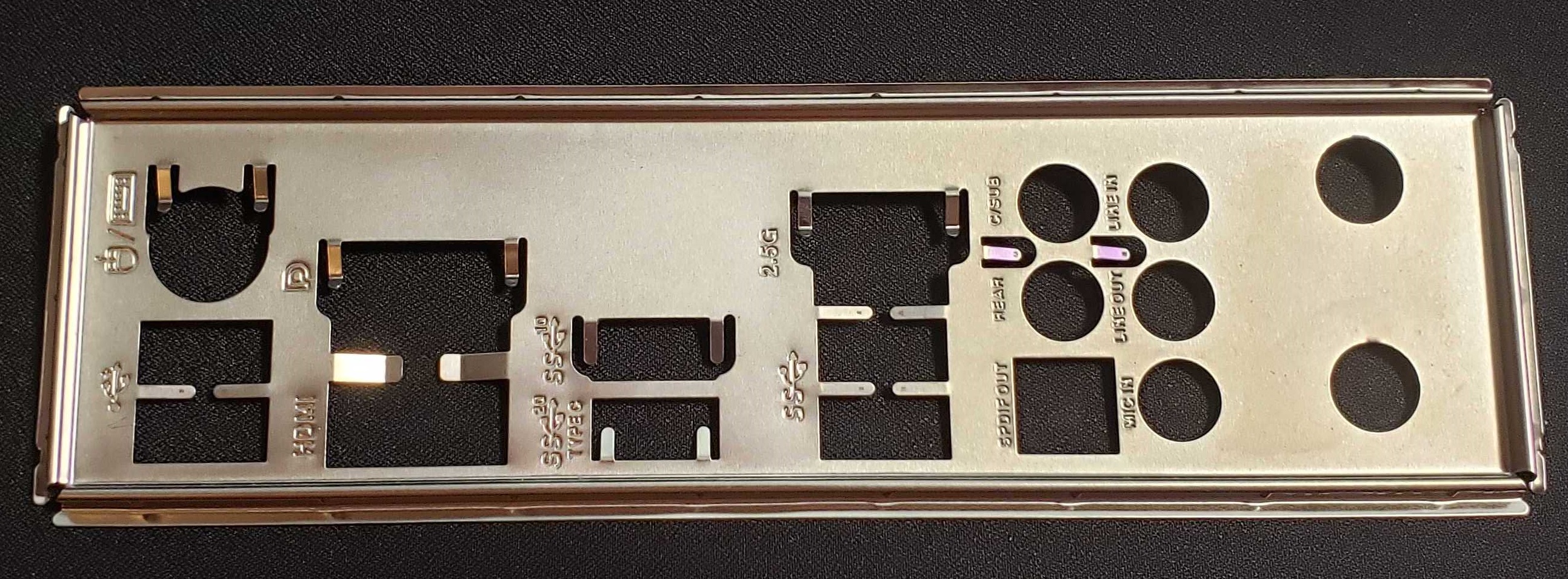

Если ваша материнская платане имеетвстроенного I/O пластину, на этом этапе вам также необходимо убедиться, что она надежно прикреплена к задней части корпуса, вставив ее в вырезвнутрикорпуса.Будьте осторожныпри установке I/O пластины, так как они обычно изготавливаются из штампованного металла и могут быть очень острыми.

Многие материнские платы, включая наши материнские платы серии NZXT N будут включатьвстроенныйI/O пластину, что значительно упрощает установку.

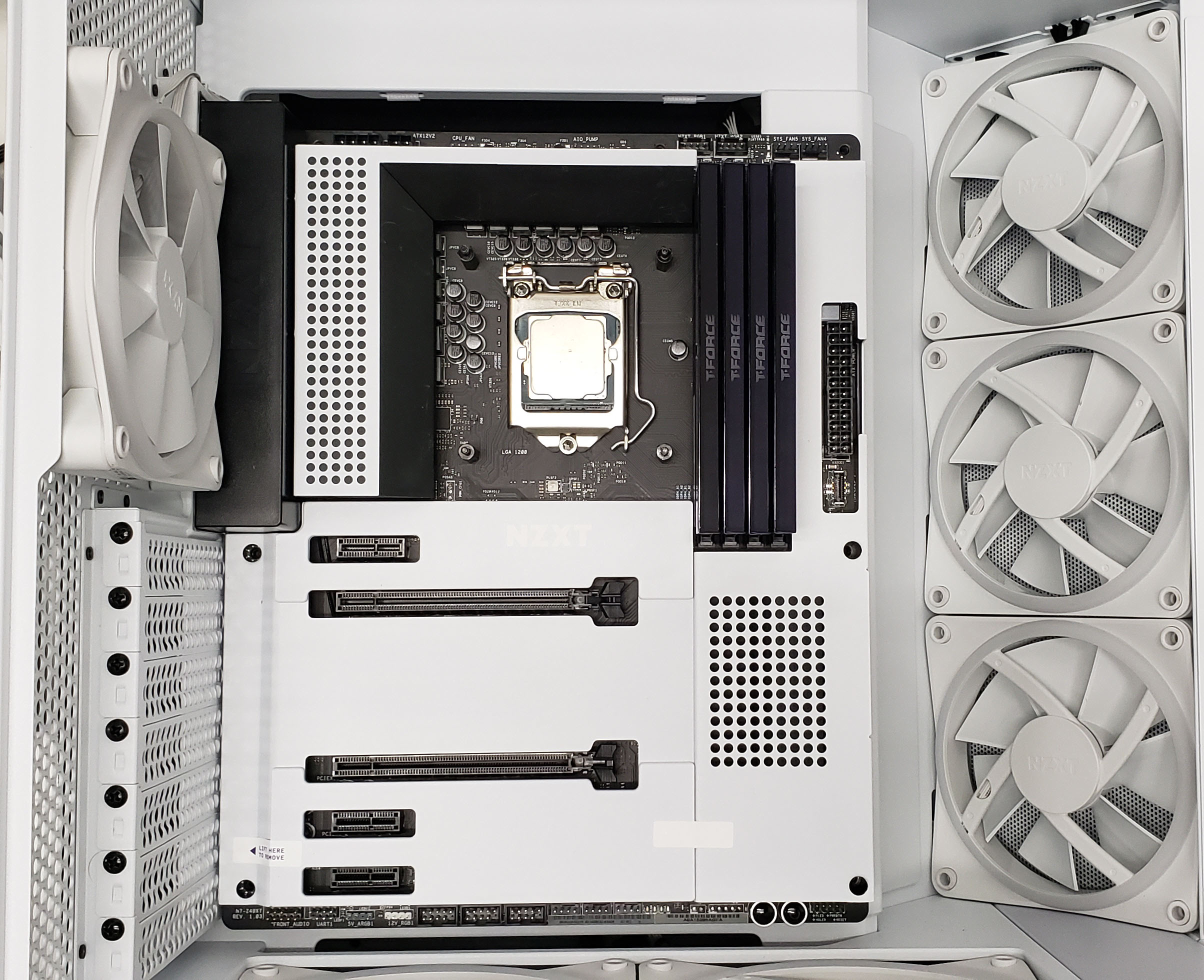

Совместите материнскую плату с I/O пластину или вырез в задней части корпуса, затем опустите материнскую плату так, чтобы все стойки правильно совпали с отверстиями для винтов на материнской плате.Корпус NZXT H6 будет оснащен приподнятой центральной стойкой, которая поможет выровнять материнскую плату на месте.Установив материнскую плату на место, прикрепите ее к корпусу с помощью прилагаемых монтажных винтов6–32 x 5 мм, которые находятся в коробке с аксессуарами.

Установка вентиляторов и радиаторов

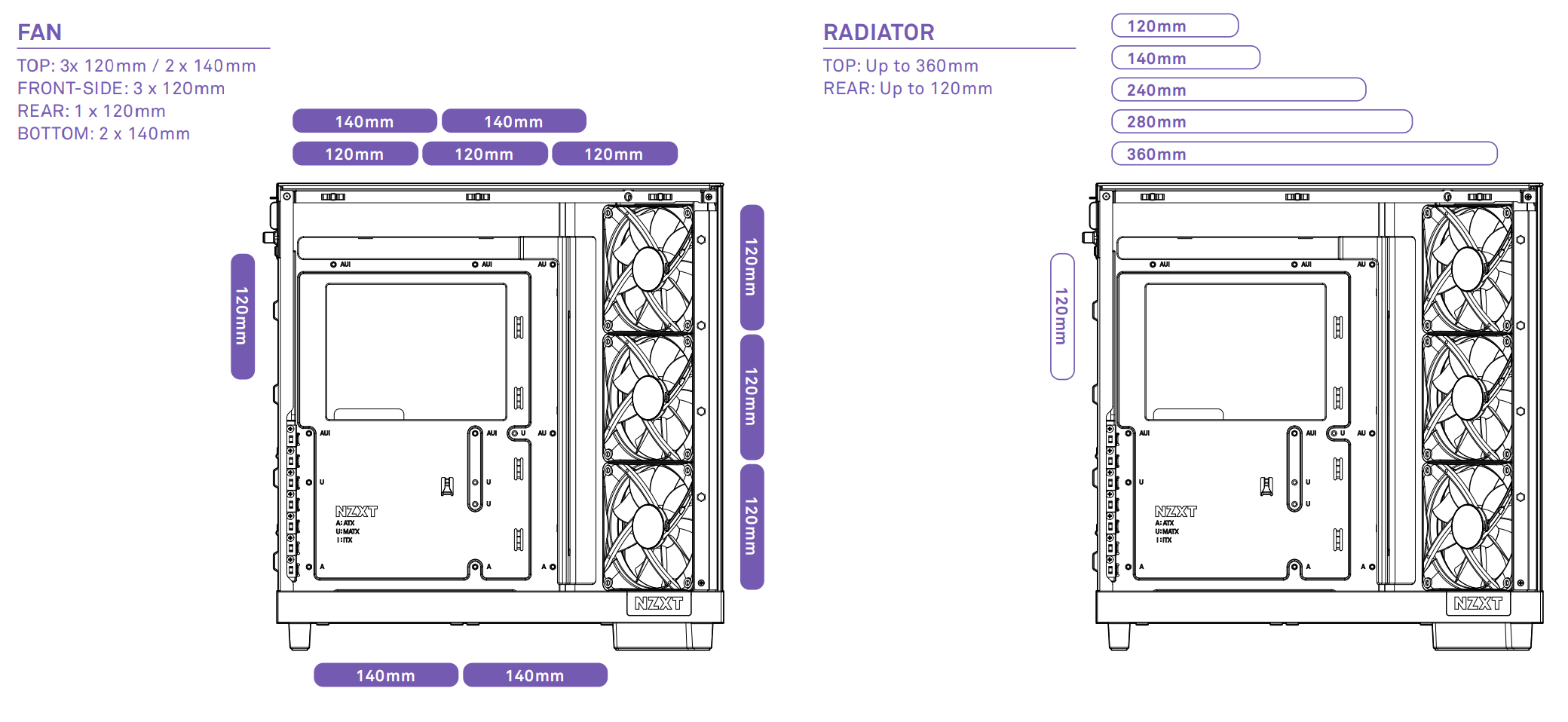

Серия NZXT H6 включает в себя несколько вариантов установки вентиляторов и радиаторов в корпус, которые представлены в таблице ниже:

	Вентилятор	Радиатор
Передний правый	До трех (3) 120-мм вентиляторов	Нет
Вершина	До трех (3) 120-мм вентиляторовили До двух (2) 140-мм вентиляторов	120, 240 или 360 ммили140 или 280 мм
Задний	Один (1) вентилятор диаметром 120 мм	120 mm
Нижний	До двух (2) 140-мм вентиляторов	Нет

Вы также можете заметить, что корпуса серии H6 будут включать в себя 3 вентилятора, предварительно установленных в передней правой секции, а точная модель зависит от типа вашего корпуса:

• NZXT H6 Flow — три (3) бесшумных вентилятора NZXT F120Q 120 мм (корпусная версия)
• NZXT H6 Flow RGB — три (3) вентилятора NZXT F120 RGB Core диаметром 120 мм (корпусная версия)

Для тех, кто хочет использовать разные вентиляторы спереди, без проблем подойдут любые стандартные корпусные вентиляторы диаметром 120 мм.Для этой сборки мы будем использовать вентиляторыNZXT F120 RGB Duo 120 мм.Однако имейте в виду, что из-за зазора по высоте выне можетеустановить радиатор в передней правой секции.

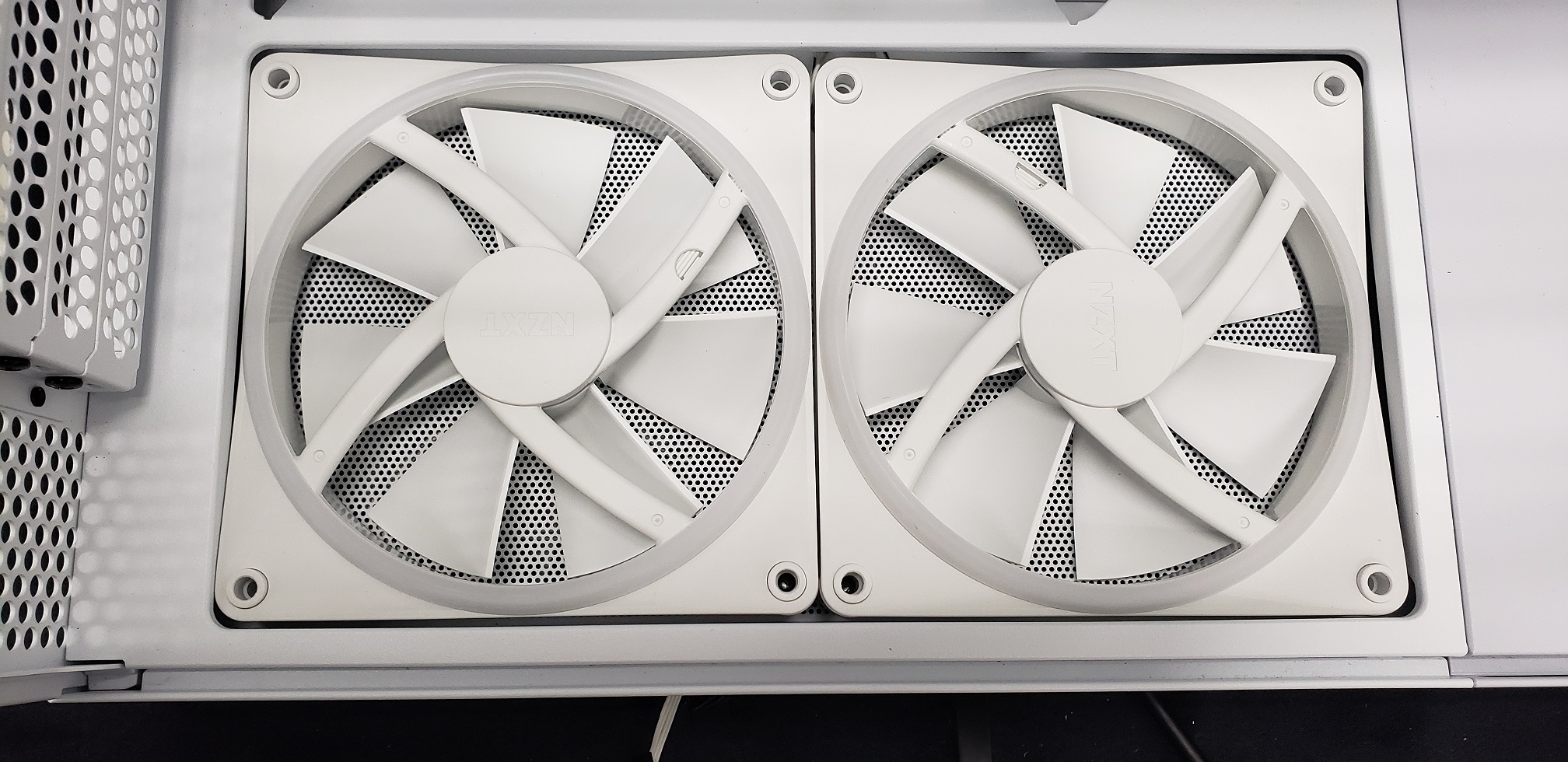

В нижней части корпуса имеется место для пары 140-мм вентиляторов, а также для обеспечения прямого потока прохладного воздуха непосредственно к видеокарте и другим установленным картам расширения.Для нашей сборки мы будем использовать вентиляторыNZXT F140 RGB Duo 140 мм.Как и в случае с передней правой секцией, из-за зазора по ширине выне можетеустановить радиатор в нижнюю секцию.

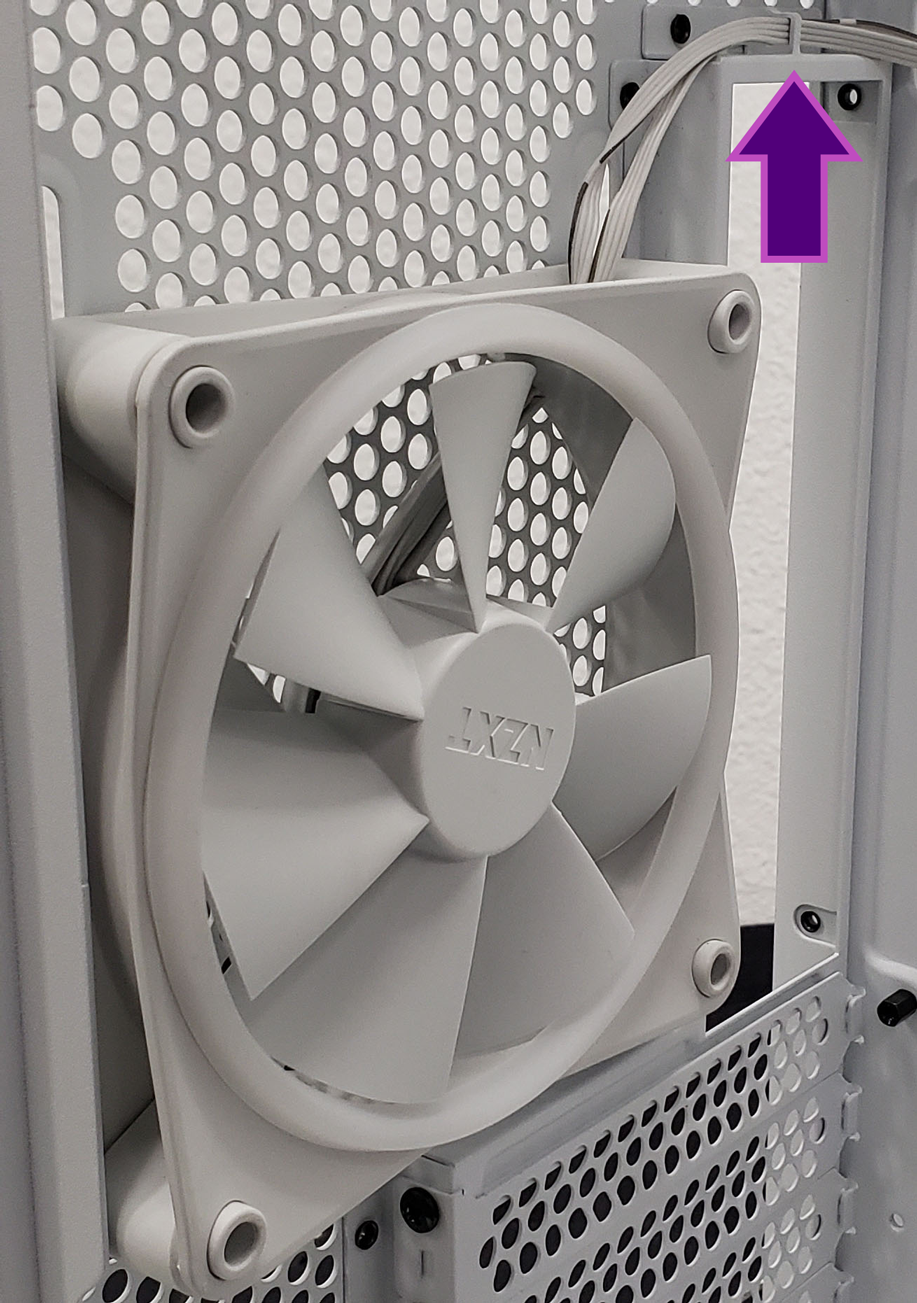

В задней части корпуса вы найдете один 120-мм вентилятор и крепление для радиатора.Это крепление можно использовать для простой установки компактного 120-мм жидкостного охладителя с соответствующими вентиляторами или одного 120-мм вентилятора, такого как вентилятор NZXT F120 RGB Duo, чтобы обеспечить в вашей системе эффективный отвод горячего воздуха.В дополнение к этому вы найдете точку крепления, которая поможет проложить кабели для любых вентиляторов или радиаторов, установленных в этом разделе.

При установке радиатора лучше всего начать с противоположных углов в форме буквы X, чтобы закрепить радиатор, а затем закрутить внутренние винты.

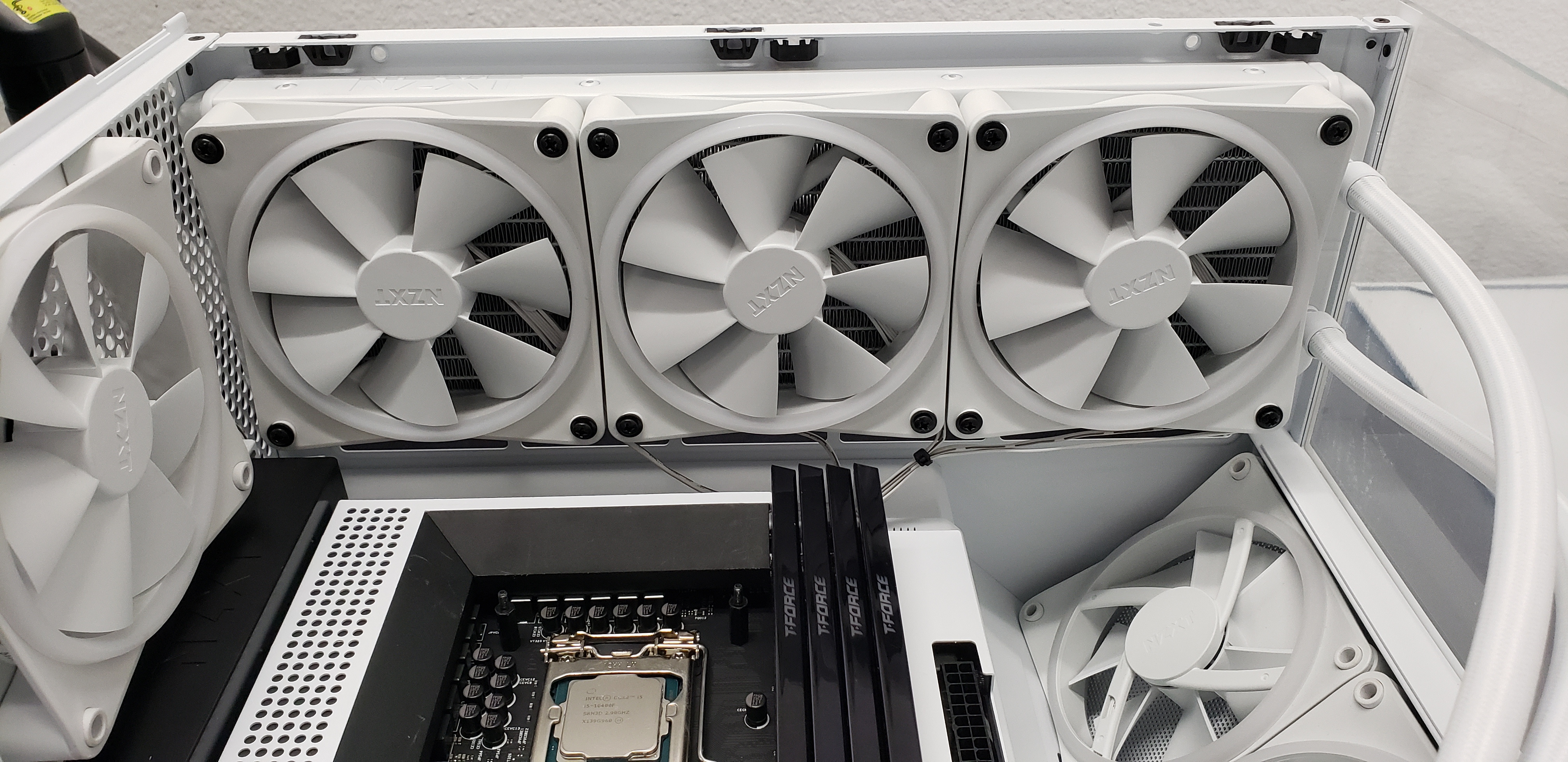

Наконец, в верхней части корпуса вы найдете верхние крепления для вентиляторов.Они не только без проблем поддерживают до трех (3) 120-мм вентиляторов или двух (2) 140-мм вентиляторов, но также могут поддерживать жидкостные охладители длиной до 280 или 360 мм.Если вы используете башенный кулер, такой как кулер NZXT T120, мы рекомендуем оставить это пространство свободным, так как он может отводить свежий воздух от кулера ЦП и влиять на производительность, однако, если вы используете более крупный кулер AIO, то крепление сверху обладает достаточной гибкостью для большинства жидкостных охладителей AIO, таких как нашиKraken и Kraken Elite Series.

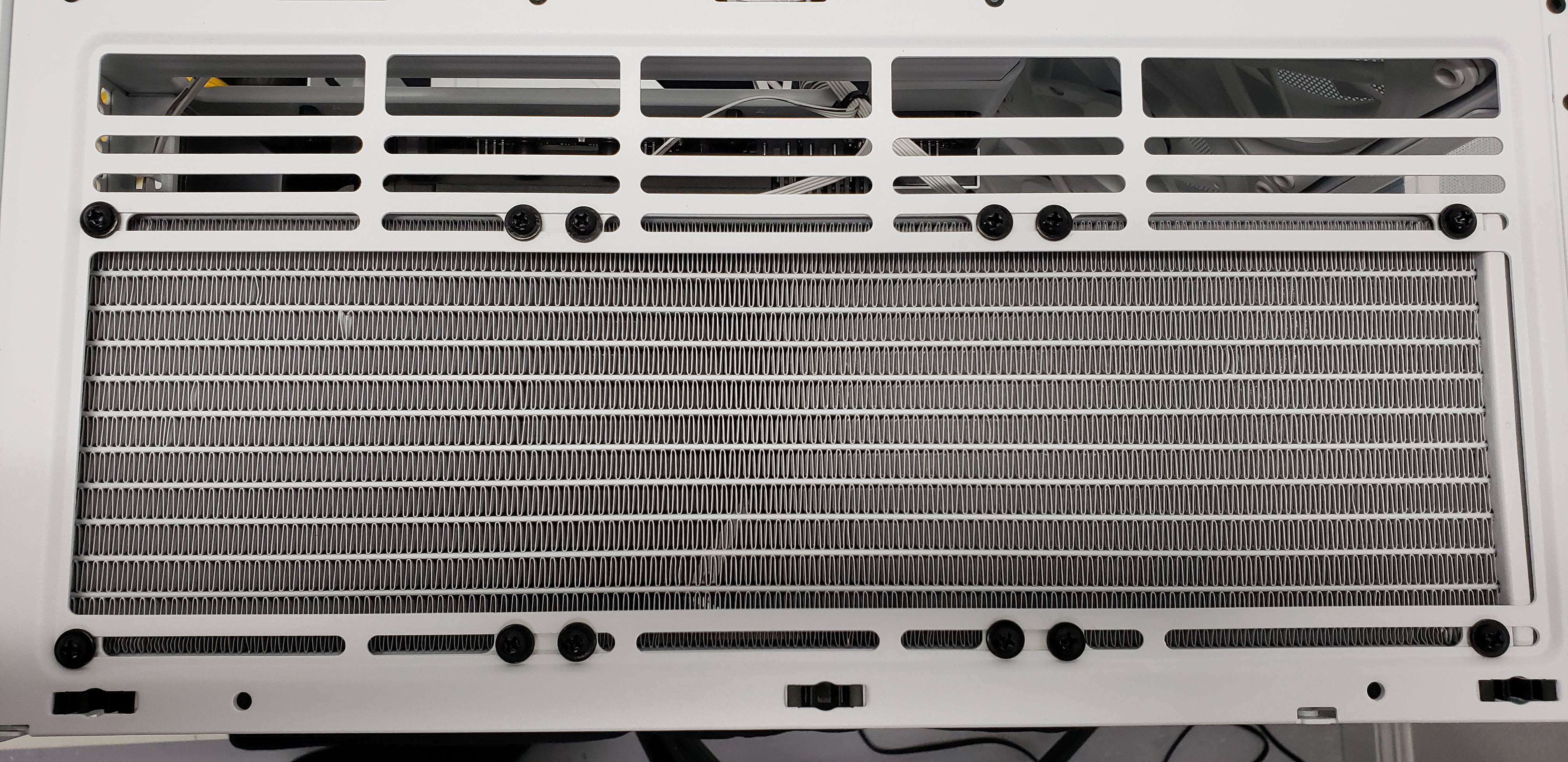

При установке вентиляторов на радиатор убедитесь, что кабели направлены туда, где будет находиться задняя часть корпуса.

Для нашей сборки мы будем использоватьNZXT Kraken 360 RGB белого цвета, но мы заменим вентиляторы на вентиляторы F120 RGB Duo, как мы это сделали ранее для соответствовать остальной части сборки.

Установка жидкостного охладителя AIO

Хотя мы рассмотрели установку радиатора и задней панели в последнем разделе при подготовке материнской платы, нам все еще нужно установить крышку охлаждающей пластины от нашего кулера к самой материнской плате.

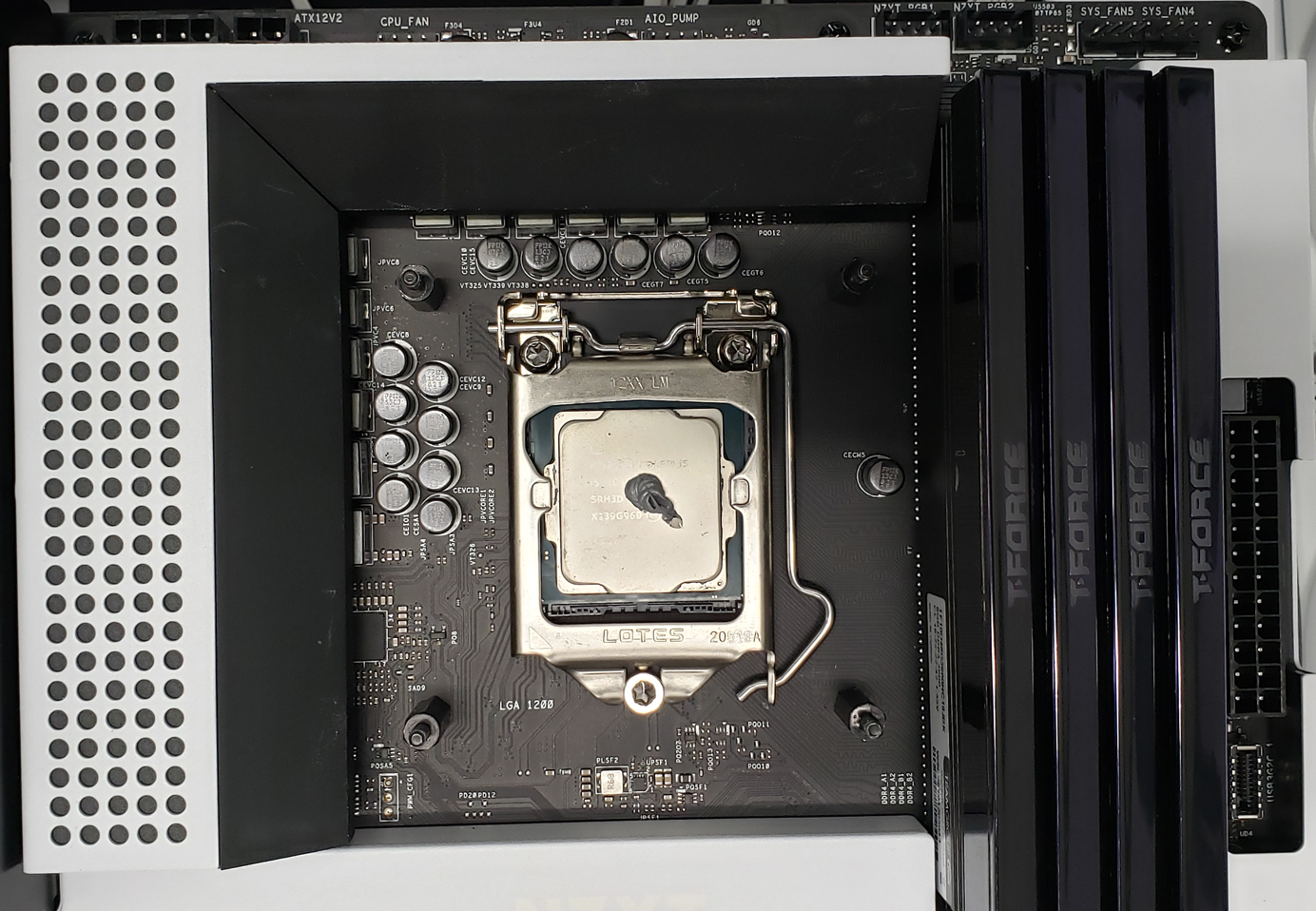

Если на вашем кулеренепредварительно нанесена термопаста, вам необходимо нанести соответствующее количество непосредственно навстроенный теплоотвод (IHS)на процессоре.Есть много способов сделать это, однако мы будем использовать метод размером с горошину в центре IHS.Если у вас новый, никогда не устанавливавшийся кулер серии NZXT Kraken, вы можете пропустить этот шаг, поскольку термопаста уже предварительно нанесена и готова к использованию.

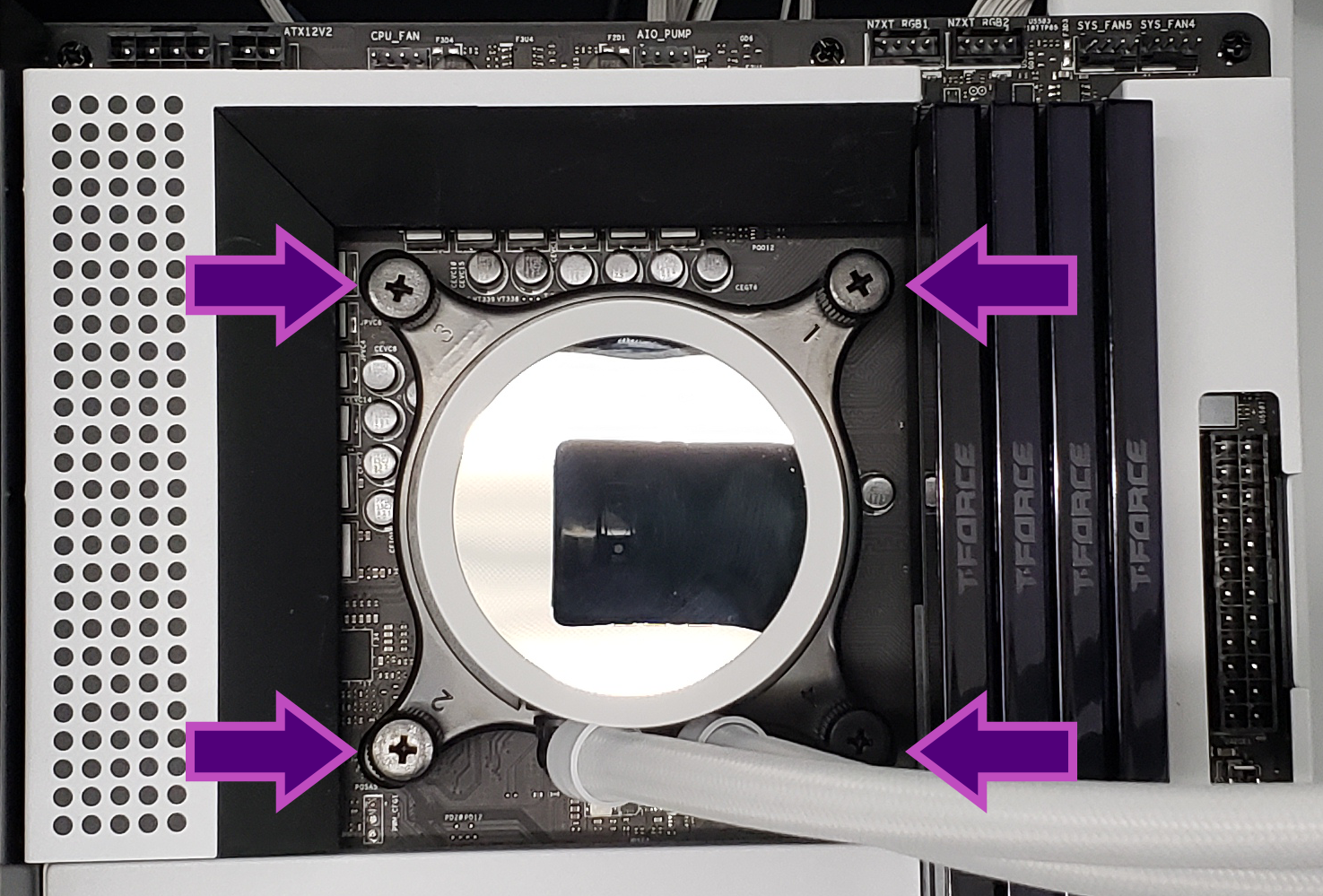

Убедитесь, что на крышке охлаждающей пластины вашего моноблока установлено соответствующее монтажное оборудование (для кулеров NZXT Kraken они поставляются с предустановленным монтажным кольцом Intel).Если у вас процессор AMD, обратитесь к руководству пользователя, чтобы узнать, как заменить монтажное кольцо).Совместите кулер ЦП с стойками на материнской плате, затем закрепите крышку охлаждающей пластины в соответствии с руководством пользователя, прилагаемым к кулеру.Для кулеров серии NZXT Kraken мы рекомендуем свободно закрепить все четыре винта на стойках, а затем затянуть их по Х-образной схеме, начиная сверху справа, снизу слева, сверху слева и, наконец, снизу справа.Затягивайте эти винты только до тех пор, пока все четыре не будут затянутывручную, так как чрезмерное затягивание этих винтов может привести к нестабильности системы.

Установка графического процессора

Вертикальное и стандартное крепление графического процессора

При установке видеокарты илиGPUв серию H6 у вас будет один из двух вариантов:

• Стандартный монтаж, также известный какГоризонтальный монтажили

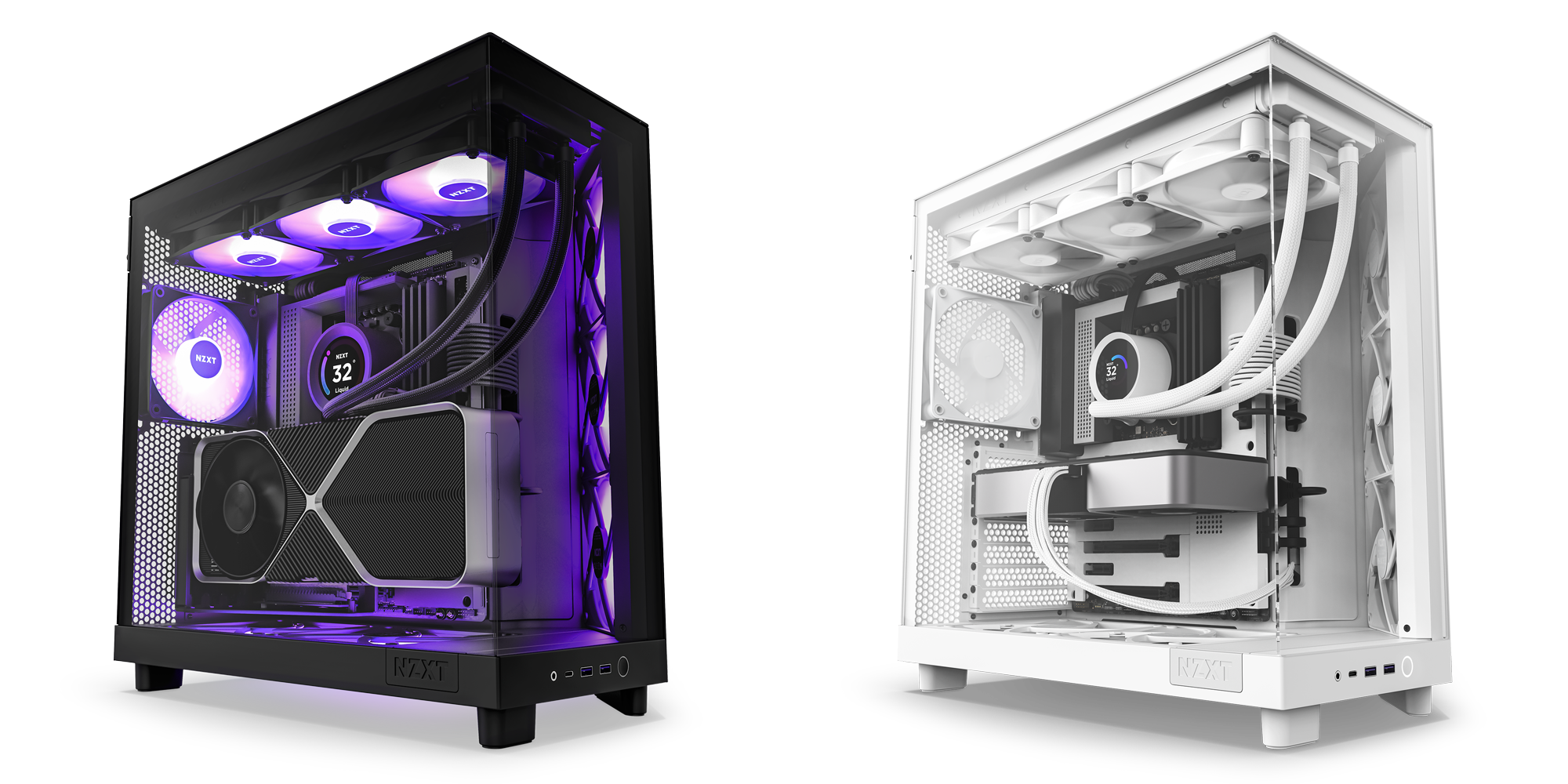

• Вертикальный монтаж с помощьюКомплекта для вертикального монтажа графического процессора NZXT

Выбор между двумя вариантами времени монтажа обычно зависит от личных предпочтений, а не от производительности.Вертикальный монтаж позволяет лучше продемонстрировать вентиляторы и лицевую панель вашего графического процессора, что может быть очень привлекательно для вашей сборки в зависимости от используемого вами графического процессора.Однако стоит иметь в виду, что вертикальное крепление заблокирует все оставшиеся слоты PCIe на материнской плате и требует использования дополнительного монтажного комплекта (продается отдельно).

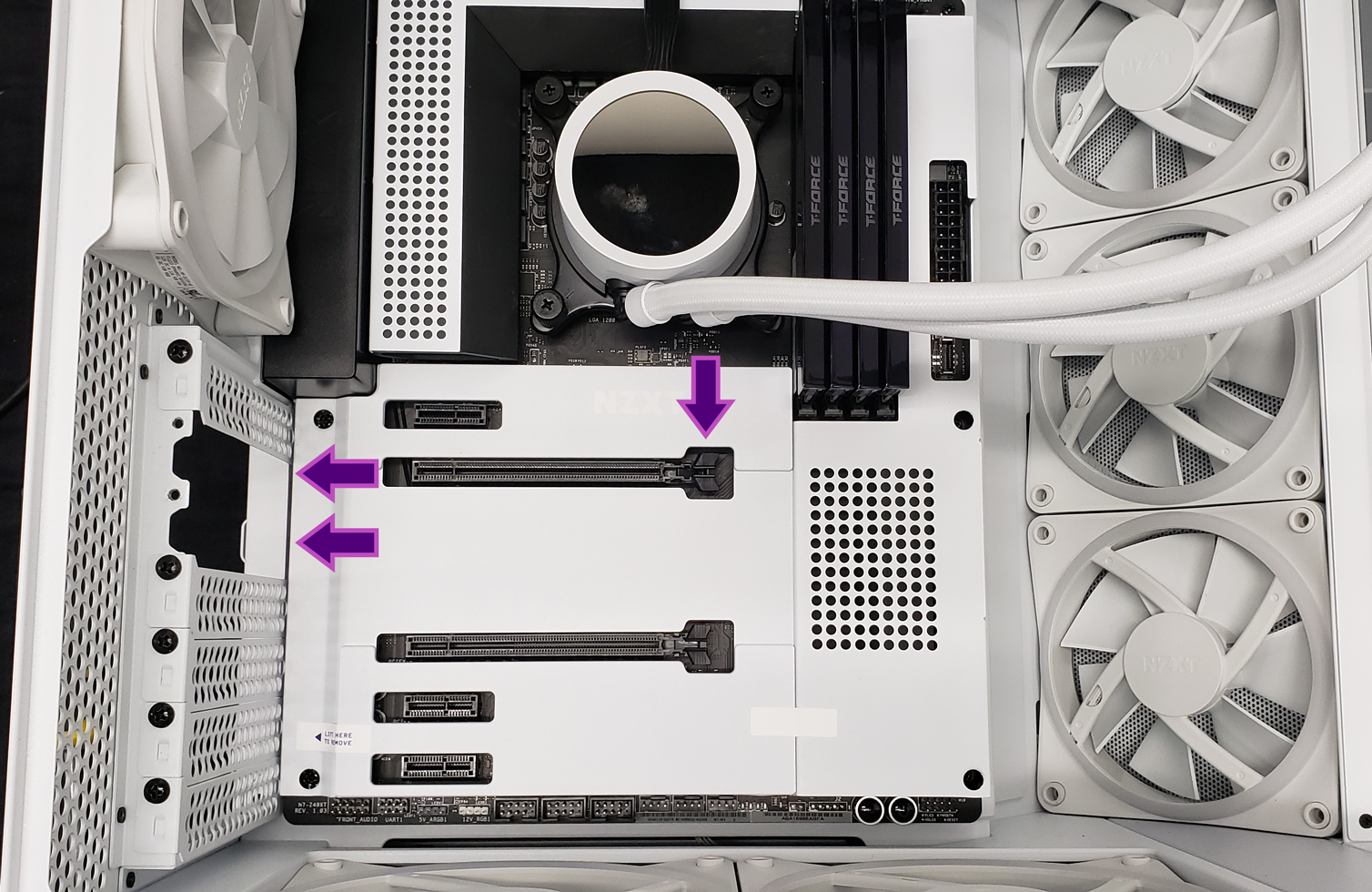

При установке графического процессора начните с определения количества слотов, которые вам понадобятся для вашего конкретного графического процессора, и слота, который совпадает с самым верхним слотом PCIe установленной материнской платы.Для нашей сборки мы будем использовать двухслотовый графический процессор, начиная со второй крышки слота, как показано выше.Нам также необходимо убедиться, что пластиковый зажим «русалка», расположенный на правом краю слота PCIe,открыт.

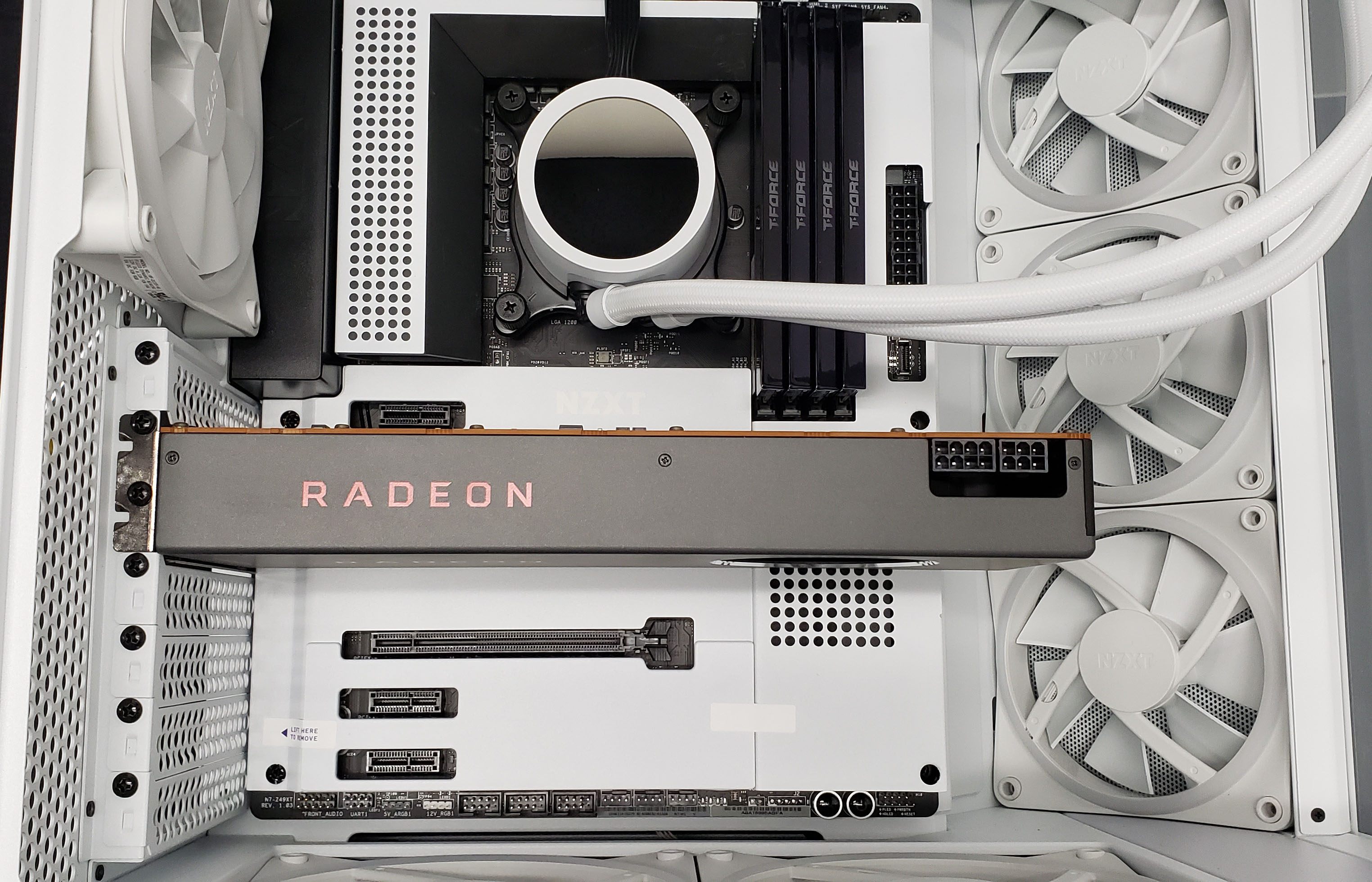

Совместите графический процессор со слотом PCIe, затемплотновставьте карту в слот, пока зажим «русалка» не зафиксируется на месте.Закрепите графический процессор с помощью винтов, снятых с крышек слотов PCIe, и карта должна быть надежно прикреплена к корпусу.Многие графические процессоры могут также включать в себя дополнительные кабели питания в виде одного или нескольких 6+2 Кабели PCIe с контактами или 16-контактный кабель 12VHPWR (на фото выше наш графический процессор использует пару 6+2 кабели, в которых на одном из двух используется только 6-контактная часть).

При использовании комплекта для вертикального монтажа графического процессора вместо этого вам потребуется снять все крышки задних слотов PCIe.Дополнительную информацию об использовании комплекта для вертикального монтажа графического процессора см. в руководстве пользователя продукта.

Установка 3.5 " и 2,5 " Диски для хранения данных

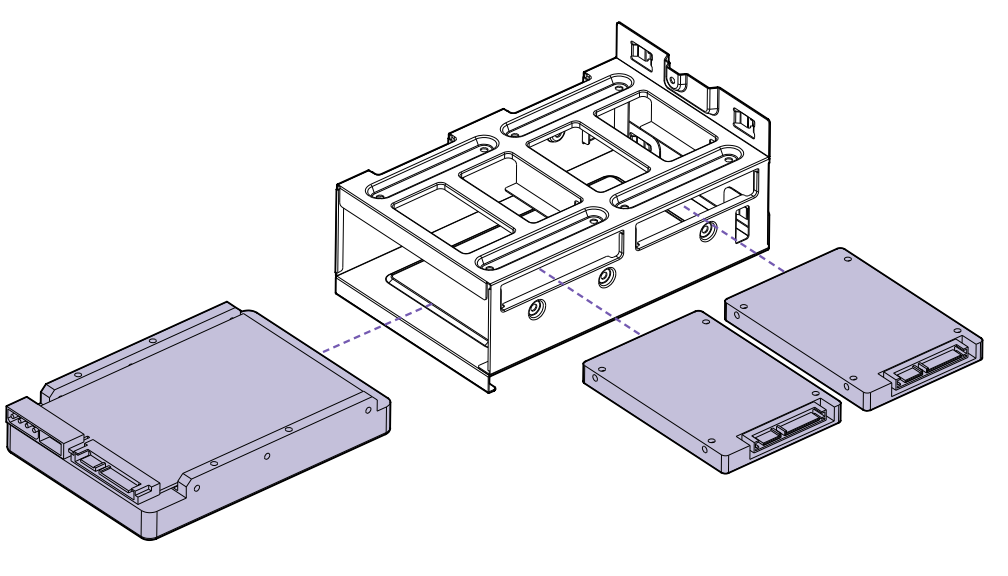

Удобная особенность серии NZXT H6 — легкосъемная корзина для накопителей, в которую можно установить как одиночный дисковод 3,5-дюймового накопителя. " накопитель, а также пара 2,5 " накопители.

При установке дисков убедитесь, что все разъемы обращены коткрытымсторонам отсека для дисков.Если вы не планируете использовать версию 3.5 " или 2,5 " дисков внутри ПК, вы также можете либо переустановить отсек для дисков, либо оставить его извлеченным из корпуса.

Для нашей сборки, хотя мы не используем никаких дополнительных накопителей, мы будем переустанавливать корзину, чтобы вместить наш NZXT RGB & Контроллер вентилятора для вентиляторов, которые мы добавили в корпус.

Установка источника питания

Чтобы установить блок питания илиPSU, начните с определения типа используемого источника питания.Серия H6 совместима с большинством блоков питания формата ATX, которые относятся к одной из трех категорий:

• Модульность — все кабели от блока питания можно отсоединить и использовать по мере необходимости.Это позволяет легко прокладывать кабели, поскольку вам нужно использовать только те кабели, которые необходимы для сборки.Именно этот тип блока питания мы будем использовать для нашей сборки.
• Полумодульный — большинство кабелей блока питания можно отсоединять и использовать по мере необходимости, однако ключевые кабели, такие как 24-контактный разъем питания ATX и 4+4pin Питание процессора может быть интегрировано в блок питания и несъемным.
• Стандартный (он же немодульный) — все кабели блока питания будут интегрированы в устройство и не будут съемными.

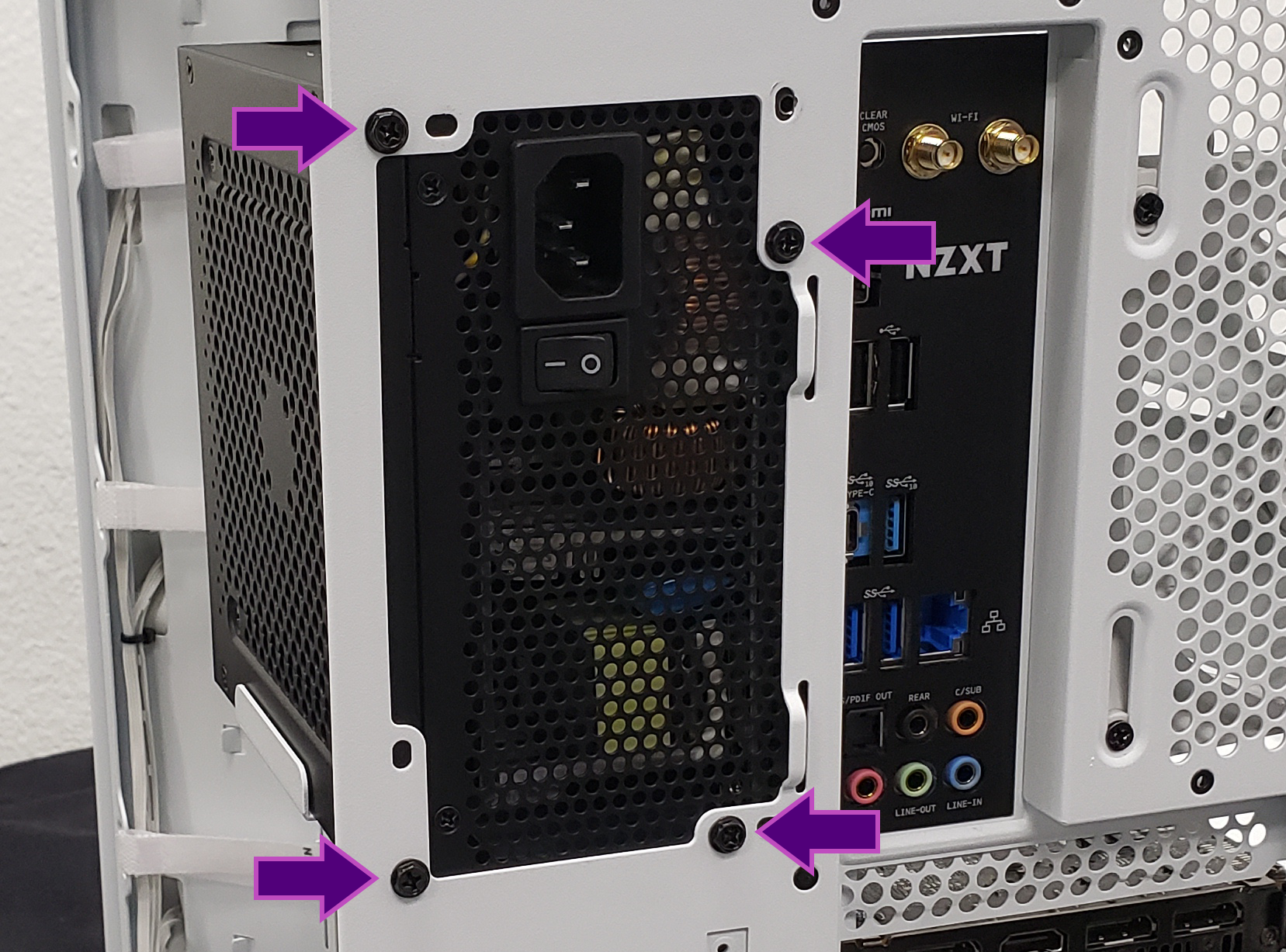

Выровняйте блок питания так, чтобы вентилятор был обращен к внешней сторонекорпуса, а переключатель и разъем питания переменного тока были обращены кзадней части корпуса.С помощью четырех монтажных винтов блока питания, входящих в коробку с аксессуарами корпуса или в сам блок питания, закрепите блок питания к корпусу, как показано ниже.

Далее нам нужно будет определить, какие кабели понадобятся для нашей сборки.Это можно сделать, проверив все оборудование, установленное на ПК, поэтому для этой сборки нам понадобится:

• Один (1) 24-контактный кабель питания ATX (к материнской плате)
• Один (1) 4+4-pin Кабель питания процессора (к материнской плате)
• Два (2) 6+2-pin Кабели питания PCIe (к графическому процессору)
• Один (1) кабель питания SATA (к контроллеру RGB, RGB & Контроллер вентилятора и кулер Kraken 360)

Каждый из этих кабелей необходимо будет подключить как к блоку питания, так и к их целевым частям.Если у вас немодульный блок питания, рекомендуется собрать в пучок и связать все неиспользуемые силовые кабели, чтобы они не мешали в дальнейшем при сборке.Для модульных и полумодульных блоков питания эти кабели можно просто оставить отключенными.

Завершение сборки – прокладка кабелей

Последний шаг при сборке компьютера — подключить оставшиеся кабели к материнской плате, а также к любому другому необходимому оборудованию.Самым простым из них для начала будет передняя панель. I/O кабели из самого корпуса:

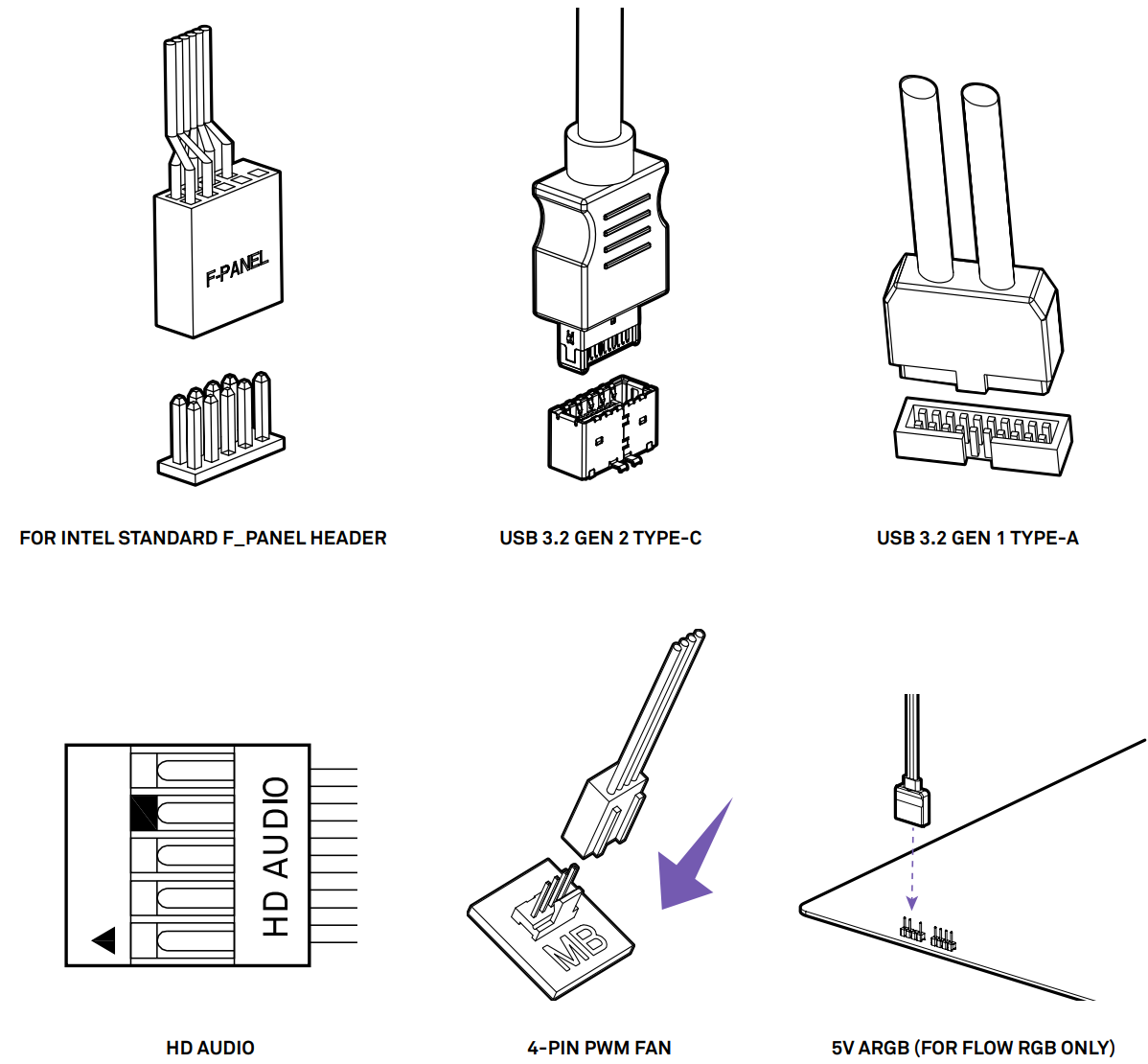

• F_PANEL Кабель
• HD_Audio Кабель
• Кабель USB 3.1 Gen 2 (тип A)
• Кабель USB 3.2 Gen 1 (тип C)

Вы можете заметить, что в руководстве конкретно упоминается F_PANEL кабель как " Для стандарта Intel F_Panel Заголовок " .Если вы являетесь пользователем AMD, вполне вероятно, что ваша материнская плата физически совместима с этим разъемом, поскольку большинство производителей материнских плат приняли эту конкретную схему монтажа в течение последних нескольких поколений материнских плат (начиная с чипсета X370).Если вы не уверены, совместима ли ваша материнская плата , обратитесь к производителю материнской платы или к нашей команде поддержкиC[] [] .Кроме того, вы можете ознакомиться с нашим руководством по ссылке ниже, которое охватывает эту конкретную тему:

Поддержка NZXT — соединительный кабель серии H

Подходящее место для подключения каждого из этих кабелей будет варьироваться от сборки к сборке, однако для большинства материнских платATXиmATXони, как правило, следуют одной и той же схеме:

• F_PANEL - Нижний правый угол материнской платы.
• HD_Audio - Нижний левый угол материнской платы.
• USB 3.1 Gen 2 (тип A) — нижний край материнской платы, рядом с F_PANEL разъемилина правом краю материнской платы, рядом с разъемом(ами) SATA
• USB 3.2 Gen 1 (тип C) — правый край материнской платы, рядом с 24-контактным разъемом питания ATX.

Далее нам нужно подключить все внутренние соединения USB 2.0, идущие от контроллеров вентиляторов и освещения или жидкостного охладителя AIO (если применимо), к материнской плате, а затем подключения данных SATA от материнской платы к любым установленным накопителям SATA.Если вы используете на ПК какое-либо оборудование ARGB или 12 В RGB, например световые полосы, задние панели и т. д., сейчас также самое время подключить их к соответствующим портам.Если вы не используете выделенный контроллер вентилятора, как мы используем нашу сборку, вам также необходимо подключить кабели питания 12 В от всех ваших вентиляторов к соответствующим разъемам на материнской плате.Для получения дополнительной информации об этих подключениях обратитесь к руководству пользователя, прилагаемому к вашей материнской плате, а также к любым дополнительным компонентам.

Отсюда вам нужно будет подключить все оставшиеся разъемы питания, такие как 24-контактный кабель питания ATX (обычно на правой стороне материнской платы), кабель(и) питания процессора 12 В (обычно в верхнем левом углу материнской платы). материнская плата, кабели питания PCIe или 12VHPWR (обычно в самой дальней правой части графического процессора) и, наконец, любые необходимые кабели питания SATA или периферийных устройств.

На этом этапе, как только все кабели подключены, вы можете снова включить панели и без проблем запустить компьютер... однако вы можете заметить, что сама система может выглядеть немного запутанной.На этом этапе большинство пользователей захотят привести в порядок свою систему с помощью Cable Management.

К счастью, серия NZXT H6 включает в себя довольно много опций для аккуратной прокладки, связывания и управления кабелями, требуя при этом лишь немного времени и некоторых дополнительных расходных материалов.Для прокладки кабелей наиболее часто используются следующие инструменты:

• Кабельные стяжки, также известные как " стяжки " или " скручивать галстуки "
• Кабельные ремни, также известные как ремни на липучке.
• Электроизоляционная лента
• Кабельные муфты
• термоусадочная пленка
• Кабельная обертка
• Угловые кусачки, кусачки или ножницы.

В этом руководстве мы упростим задачу, воспользовавшись несколькими стяжками (включенными в коробку с аксессуарами), встроенными кабельными ремнями, несколькими дополнительными кабельными ремнями и парой угловых резаков.

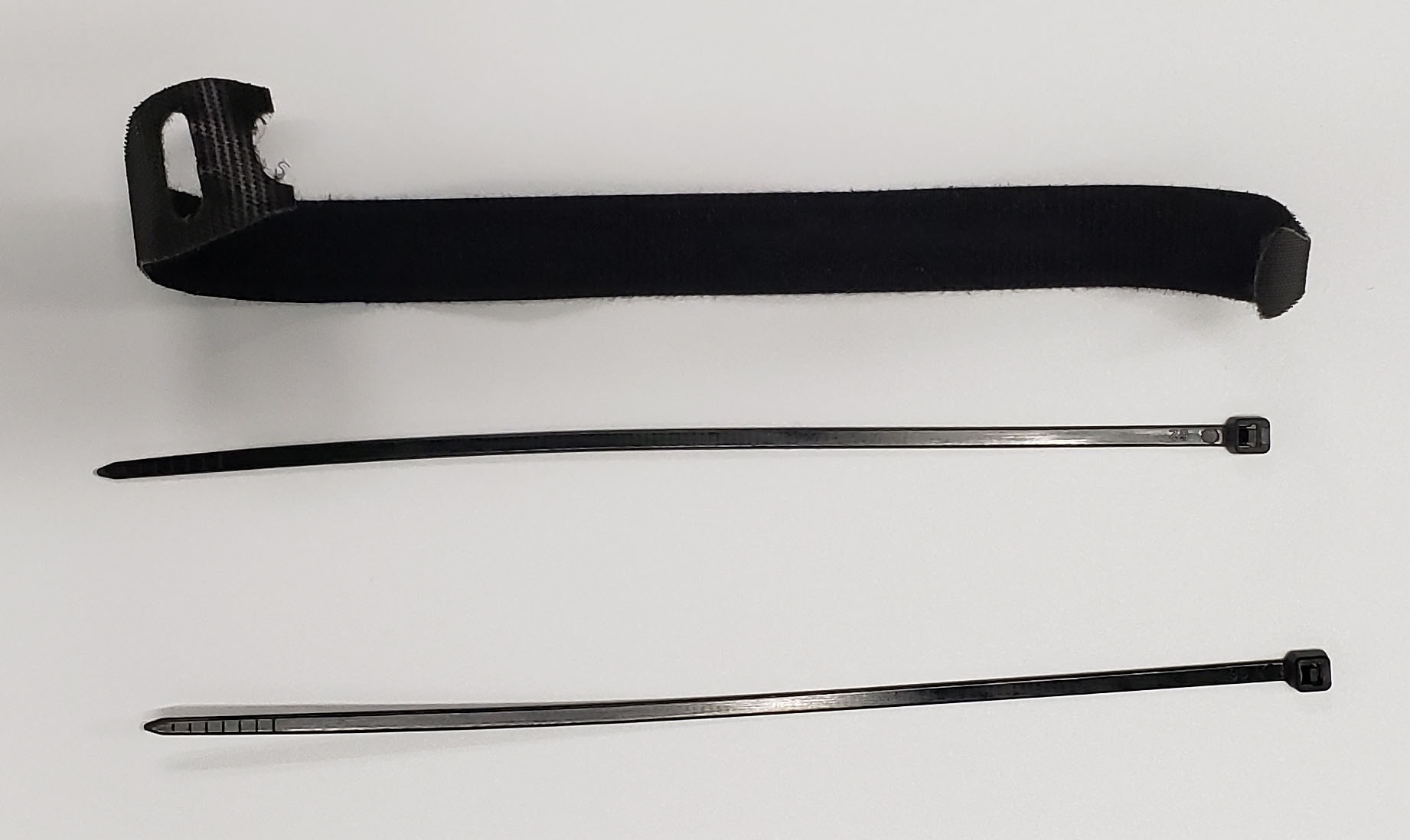

Застежки-молнии и ремни-липучки — бесценные средства для аккуратной прокладки кабелей.

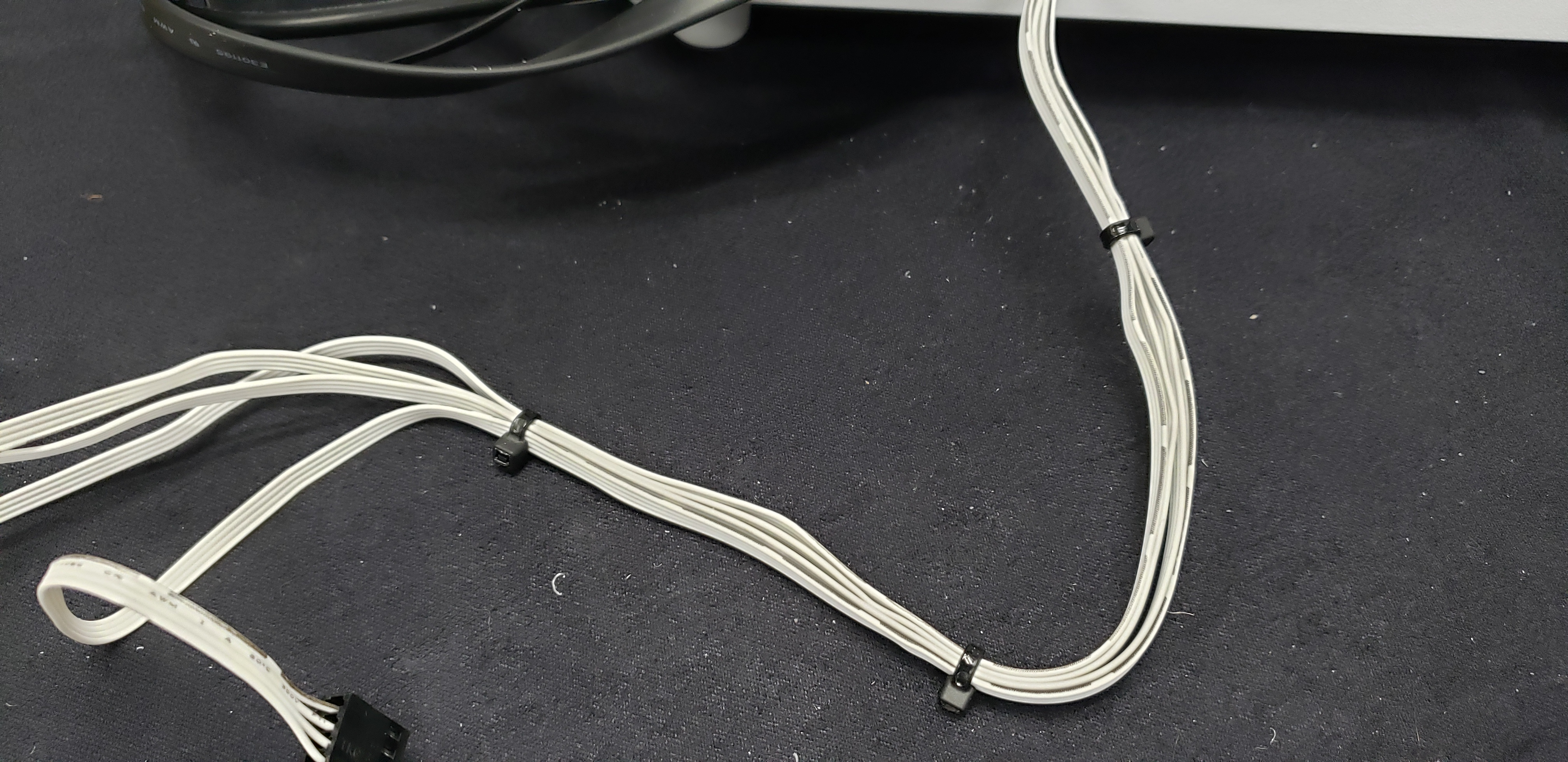

Начните со сбора одинаковых кабелей, идущих из близлежащих мест в корпусе, затем свяжите их вместе с помощью стяжек или кабельных хомутов.Для этой сборки мы уже пошли дальше и собрали некоторые из этих кабелей в несколько групп с помощью стяжек:

• RGB нижних вентиляторов & Кабели вентилятора (4 кабеля)
• RGB передних вентиляторов & Кабели вентилятора (6 кабелей)
• RGB лучших фанатов & Кабели вентилятора (6 кабелей), задний вентилятор RGB & Кабели вентилятора (2 кабеля) и кабель для отвода Kraken (2 кабеля)
• Перед I/O Кабели панели (4 кабеля)
• Кабели питания PCIe графического процессора (2 кабеля)

Способ объединения кабелей полностью зависит от ваших личных предпочтений, однако лучший способ объединить кабели от нескольких устройств — это использовать новую стяжку каждый раз, когда в комплект добавляется новый кабель. and/or добавляйте новую стяжку каждые 4–6 дюймов.Такженерекомендуется соединить силовые кабели блока питания с силовыми кабелями, не относящимися к блоку питания, и вместо этого использовать кабельные бандажи, поскольку это может упростить обслуживание и модернизацию компонентов.В этой сборке мы решили соединить связанные детали вместе (например, верхние вентиляторы и кабели Kraken), но использовали кабельные стяжки для несвязанных частей, таких как кабель питания процессора и задний кабель питания.

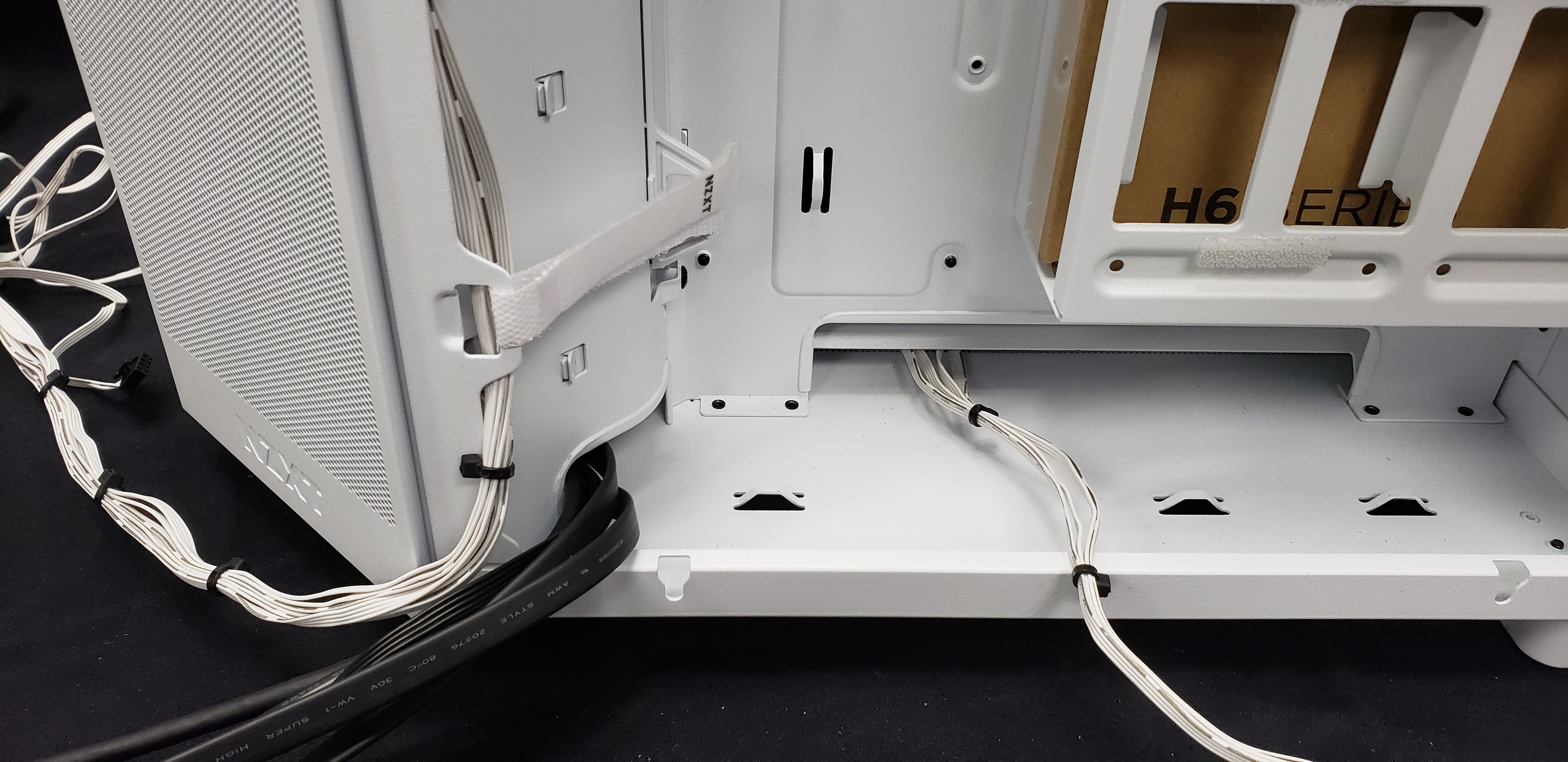

Крепления, подобные металлическим петлям, показанным на рисунке выше, отлично подходят для добавления стяжки-молнии или кабельного ремня, чтобы удерживать сгруппированные кабели в корпусе и не мешать им.

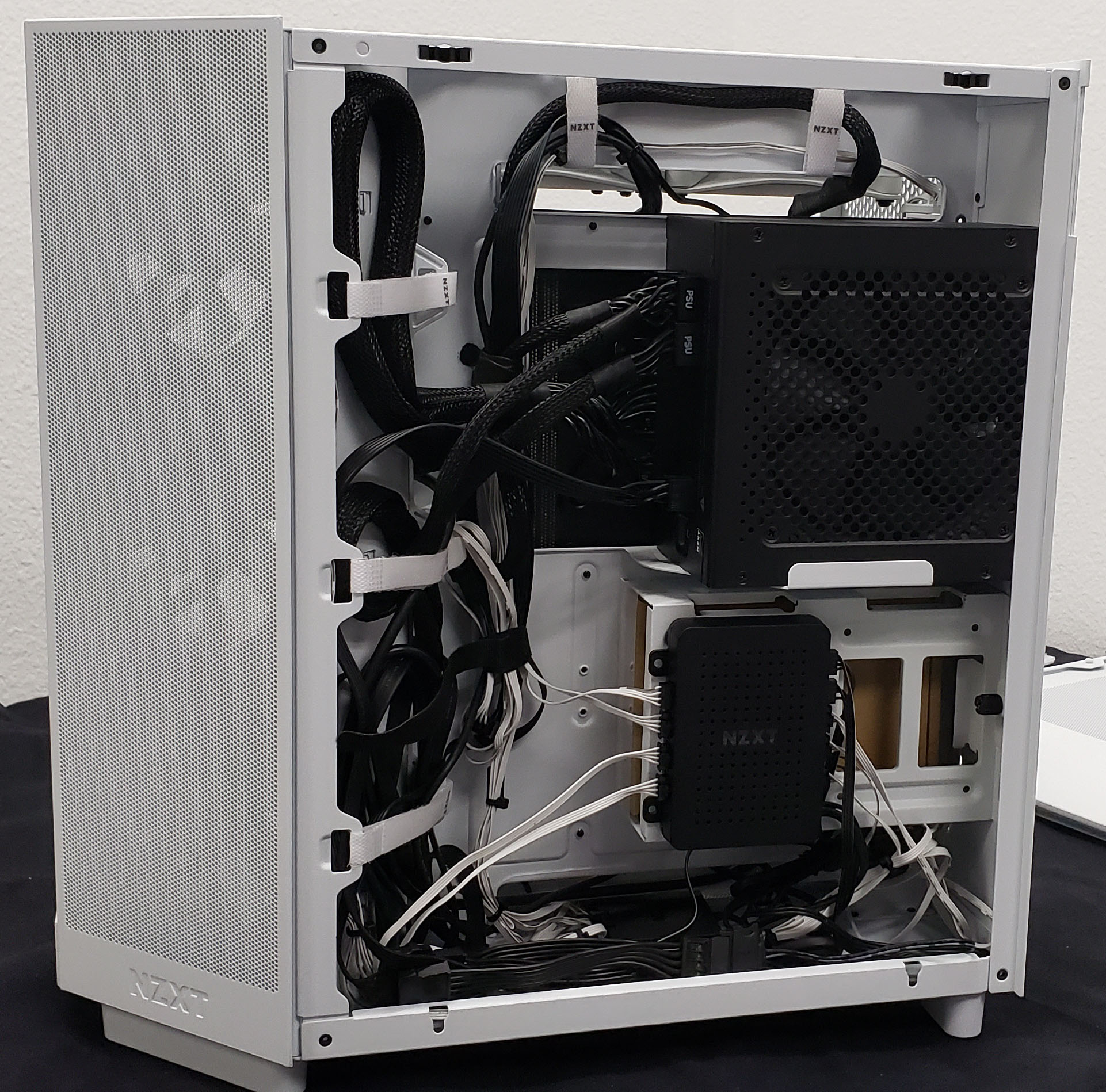

Отсюда мы можем убедиться, что кабели аккуратно проложены в правую камеру корпуса, и начать привязывать их к самому корпусу с помощью встроенных кабельных хомутов, а также различных точек крепления внутри самого корпуса.Группируя кабели в задней части, лучше всего начать с группировки кабелей в зависимости от оборудования, а затем от того, откуда они берутся.Например, кабели Top Fan и Kraken сгруппированы вместе и доходят до верхних кабельных стяжек, где они соединяются с кабелями заднего вентилятора и 4+4pin Кабель питания ЦП перед перемещением по центральному кабельному каналу, где он закрепляется с помощью дополнительных кабельных хомутов.

В комплект поставки серии H6 входят кабельные ремешки вдоль верхнего и переднего правого краев материнской платы.То, как вы будете устанавливать эти ремни, зависит от ваших личных предпочтений, однако для этой сборки мы пошли по следующим маршрутам:

• Маршрут 1 (Высшая группа) > Центр > Нижний) - 4+4-pin Мощность процессора + Кабели заднего вентилятора > Лучший канал, Лучшие фанаты + Кракен Прорыв > Лучший канал > Центральный канал > Блок питания, контроллер RGB, материнская плата, питание SATA
• Маршрут 2 (Передняя правая группа) > Внизу) — передние вентиляторы > Передний правый канал, передний I/O Кабели > Передний правый канал > Материнская плата, RGB & Контроллер вентилятора
• Маршрут 3 (Средняя передняя-правая группа) > Источник питания) — 24-контактный кабель питания ATX + 2x 6+2 Кабель питания PCIe > Передний правый канал > Источник питания
• Маршрут 4 — (Передний правый > Внизу) — кабель питания SATA, передний правый канал > Нижний > RGB-контроллер, RGB & Контроллер вентилятора

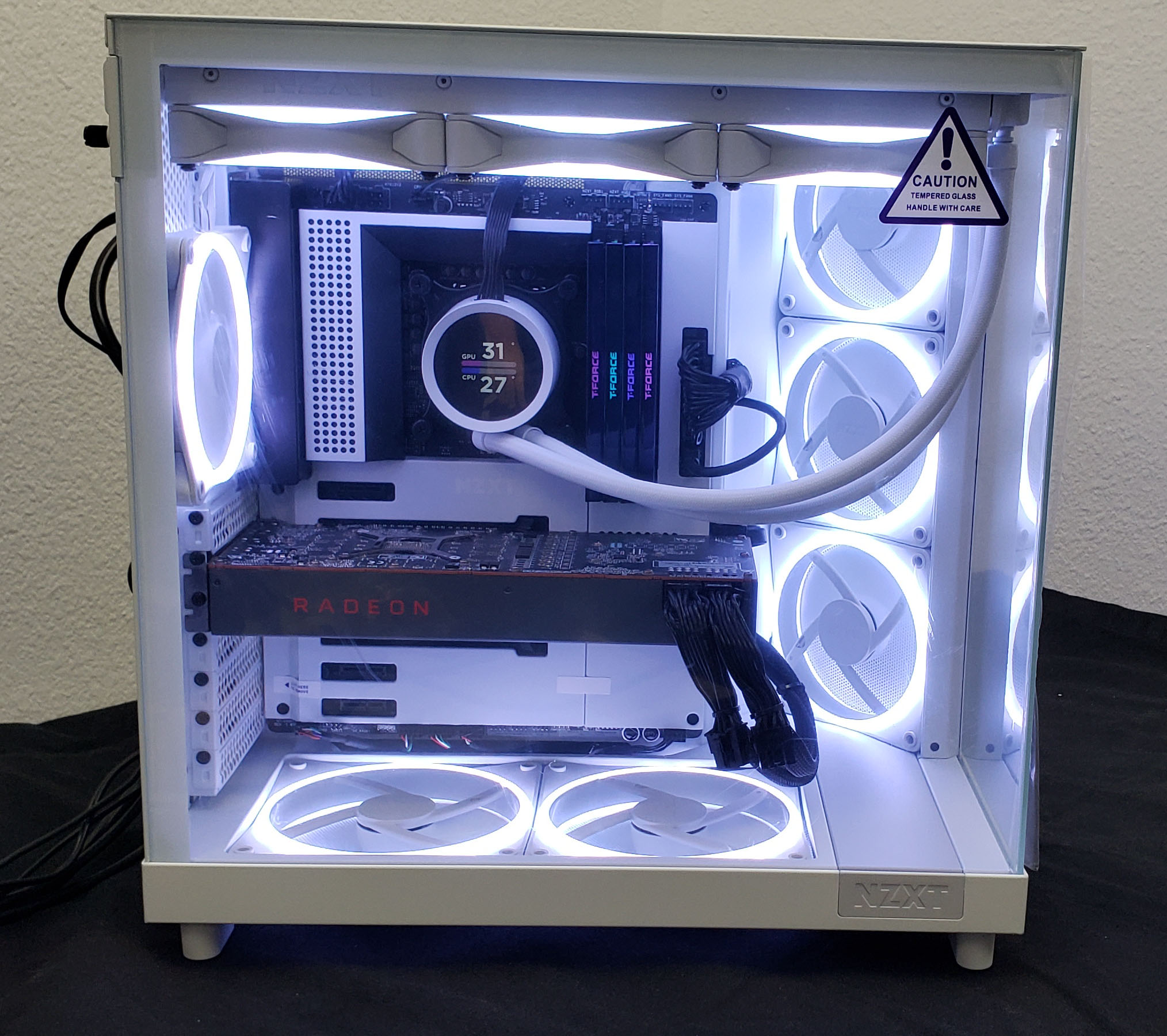

Когда все наши кабели проложены и закреплены, пришло время снова прикрепить все снятые панели с корпуса и установить компьютер на столе, чтобы мы могли любоваться нашей работой.

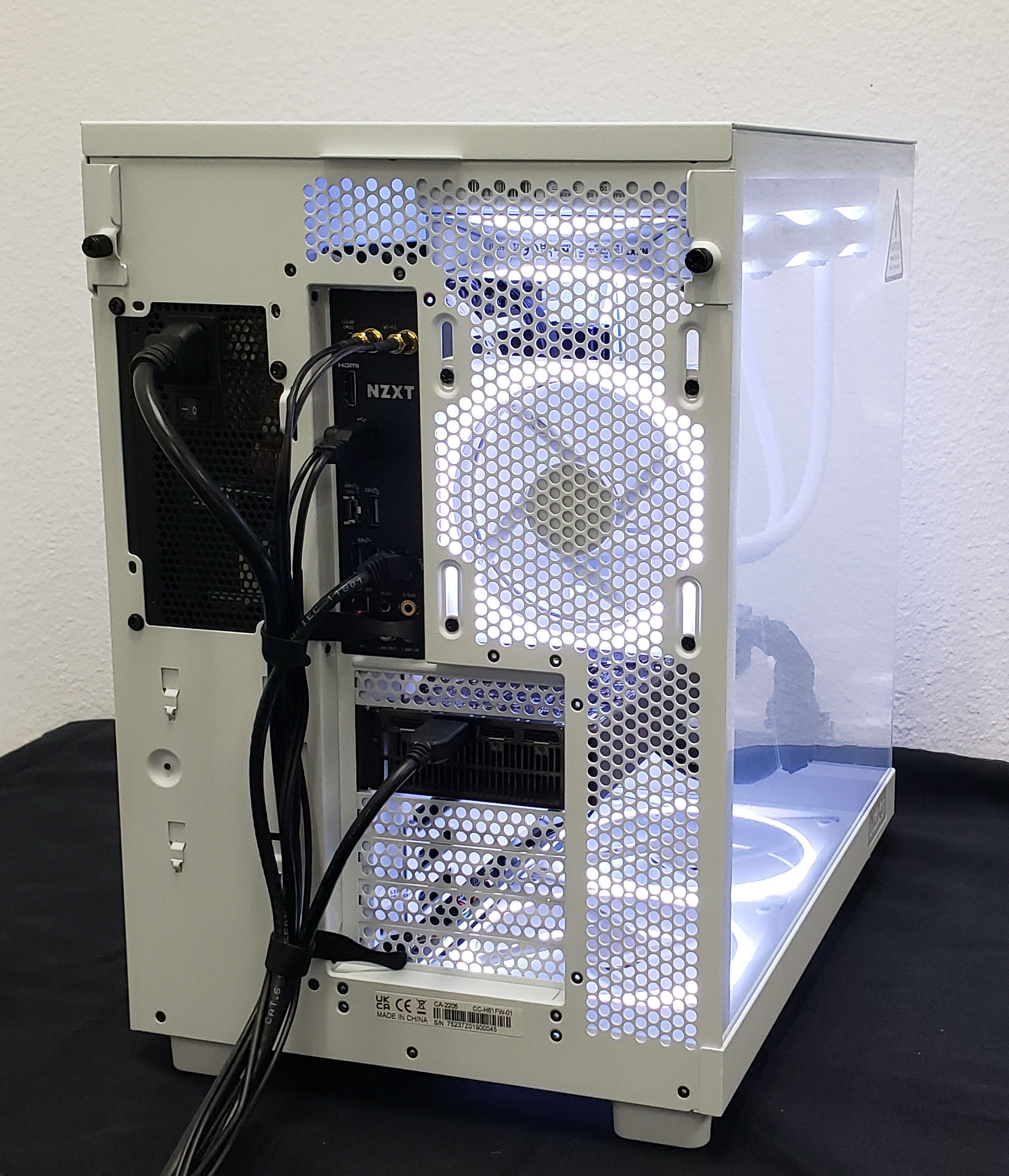

Прежде чем мы полностью закроем книгу о нашей сборке H6, последнее, на что следует обратить внимание, это то, что система управления кабелями не обязательно должна ограничиватьсявнутривашего ПК, но может распространяться на весь ваш стол в целом.К счастью, небольшой бонусной особенностью серии H6 является то, что корпус включает в себя набор внешних точек крепления на самом корпусе.Воспользовавшись этими точками крепления, вы можете привести в порядок кабели вашего ПК вместо того, чтобы иметь хаотичный беспорядок кабелей, выходящих из задней части вашего ПК.

Есть ли у вас какие-либо вопросы, не рассмотренные в этом руководстве, или вам нужна дополнительная помощь?Пожалуйста, не стесняйтесь обращаться в нашуслужбу поддержки клиентов и один из наших дружелюбных агентов поддержки будет рядом, чтобы помочь вам.
