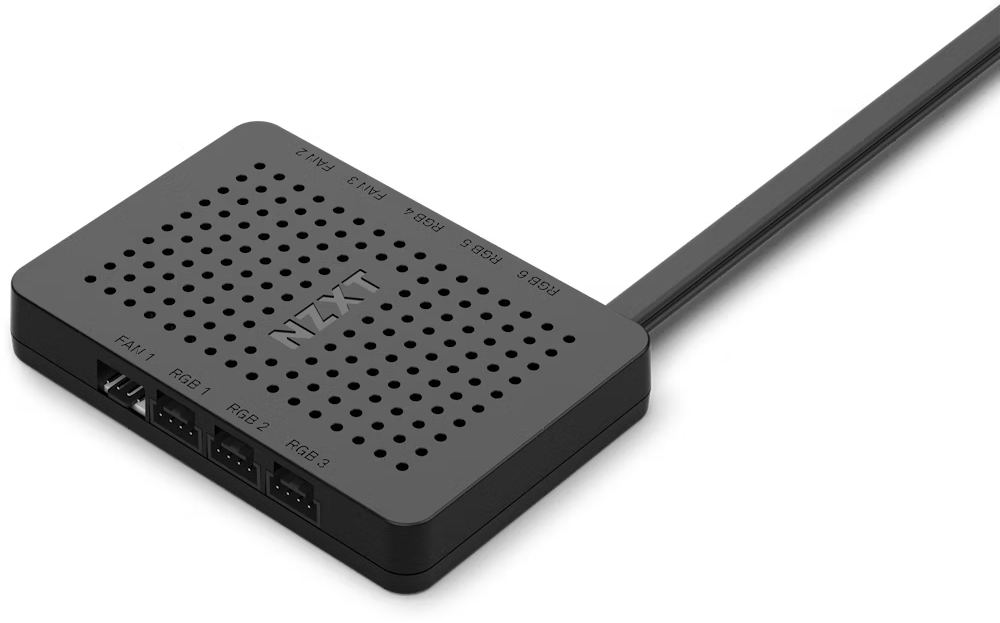

Эта статья выступит в роли руководства по настройке твоего NZXT RGB & Fan Controller. Это руководство относится к следующим моделям:
- RGB & Fan Controller (2022)
- RGB & Fan Controller (2019)
- Smart Device V2 (входит в комплект поставки чехлов i-Series)
Что в коробке?
В зависимости от модели твоего контроллера, твой RGB & Fan Controller будет включать в себя следующее:
Почему в комплект RGB & Fan Controller (2022) не входят магниты?
Для контроллера RGB & Fan Controller (2022) магниты встроены в корпус контроллера, и их не нужно добавлять вручную.
Что мне нужно для подключения контроллера?
Чтобы подключить свой контроллер, тебе понадобятся:
- Один (1) разъем питания SATA (блок питания)
- Одно (1) внутреннее подключение USB 2.0 (материнская плата)
В дополнение к этому тебе понадобятся либо 4-контактные PWM, либо 3-контактные DC вентиляторы для ПК, а также некоторое RGB-оборудование NZXT, например, наши F Series RGB Fans.Они будут включать в себя 4-контактный разъем NZXT RGB для подключения к разъемам RGB/LED на контроллере.
У моих вентиляторов вместо 4-контактного разъема один 8-контактный, как мне его подключить?
Если у тебя более новые вентиляторы F-серии Single-Frame, ты можешь заметить, что вместо этого у них один 8-контактный разъем.Этот разъем предназначен для использования с обновленным NZXT Control Hub, однако его можно подключить к старому RGB & Fan Controller с помощью разветвителя, входящего в комплект поставки вентиляторов. За дополнительной информацией обращайся к руководству пользователя вентилятора.
Шаг 1 - Закрепление RGB и контроллера вентилятора
Если у тебя есть NZXT Smart Device V2, переходи к шагу 2.

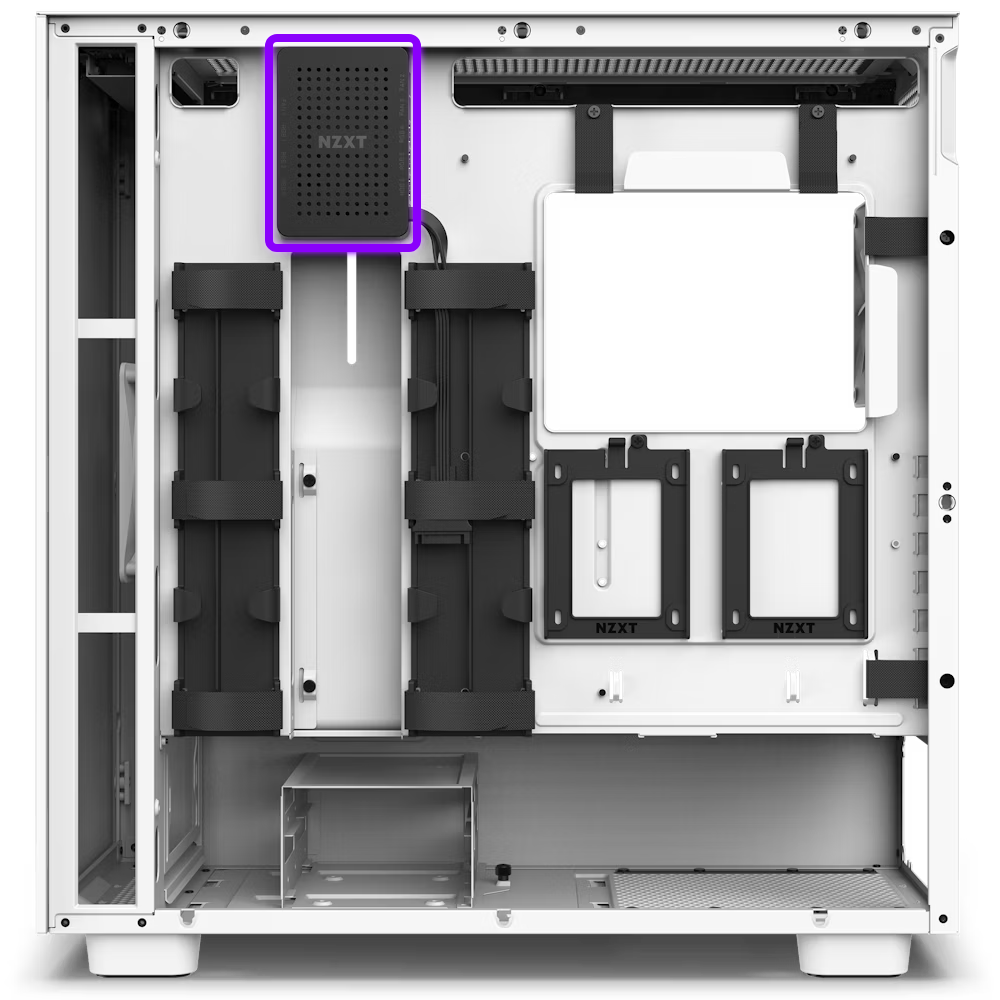

Используя магниты или 3M Velcro , входящие в комплект поставки твоего контроллера, найди свободное место в корпусе, чтобы закрепить контроллер. Многие корпуса NZXT включают в себя плоскую прозрачную область, на которой можно разместить контроллеры, как показано ниже:
Шаг 2 - Подключение RGB и контроллера вентиляторов к материнской плате

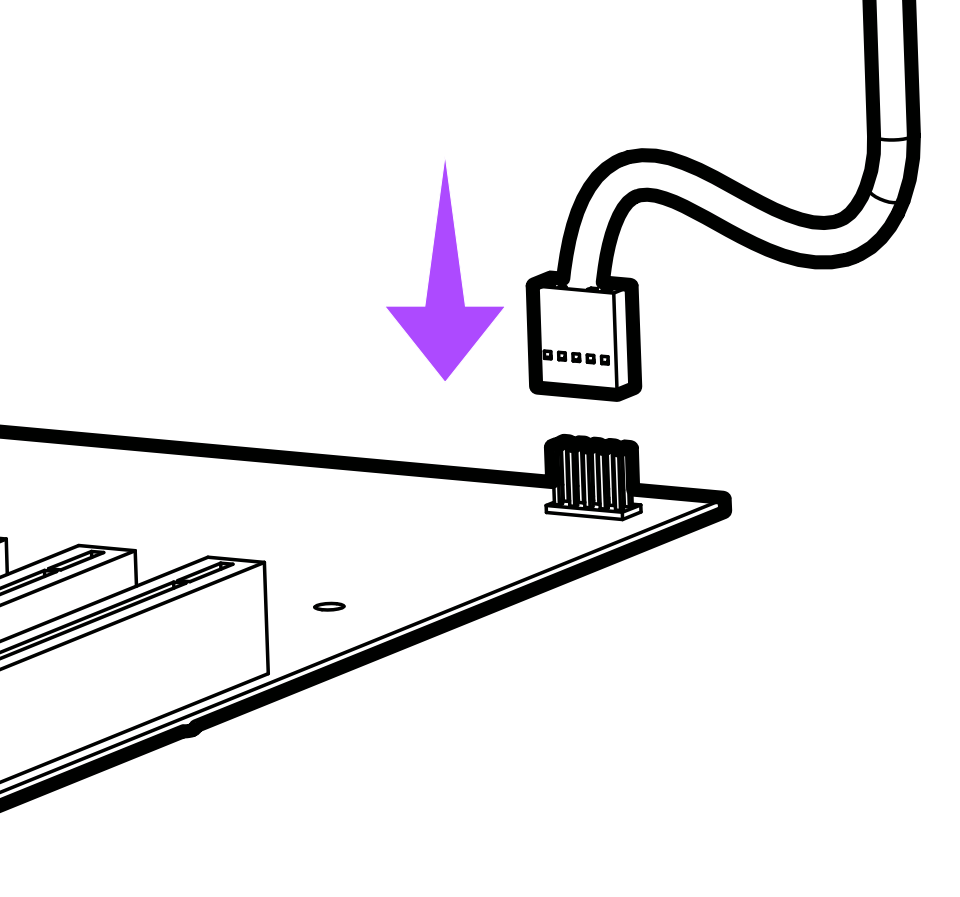

От контроллера подключи кабель с надписью USB 2.0 к открытому разъему USB 2.0 на твоей материнской плате.

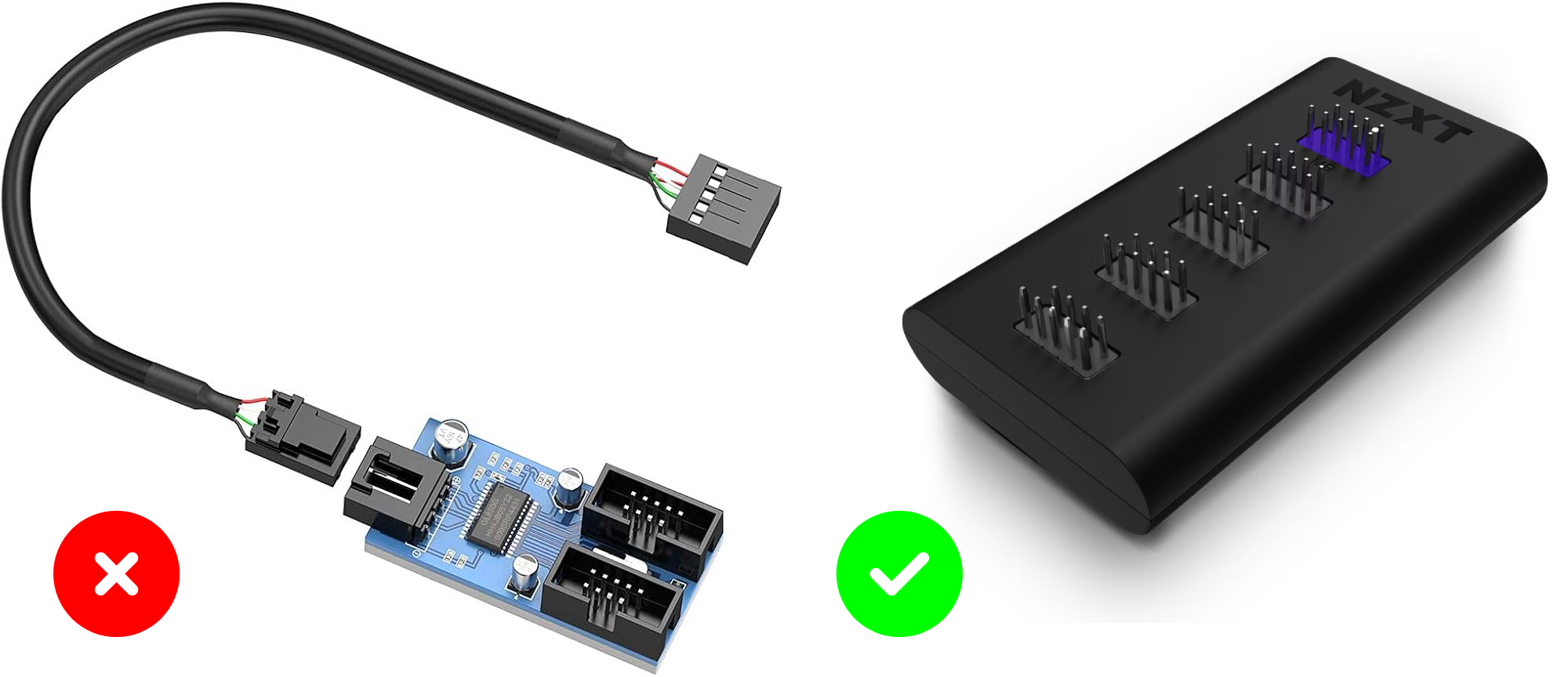

Checkpoint - Если в твоей системе недостаточно разъемов USB 2.0, рекомендуется использовать Активный USB-сплиттер , например, наш Внутренний USB-концентратор (Gen 3) для подключения к материнской плате или сплиттер, входящий в комплект поставки контроллера. Простые разветвители на печатной плате могут не обеспечить достаточную мощность или полосу пропускания, чтобы контроллер смог их правильно обнаружить.
Шаг 3 - Подключение RGB и контроллера вентиляторов к блоку питания
От контроллера подключи разъем SATA Power к открытому кабелю SATA Power от твоего блока питания.
Шаг 4 - Подключение вентиляторов и RGB-устройств

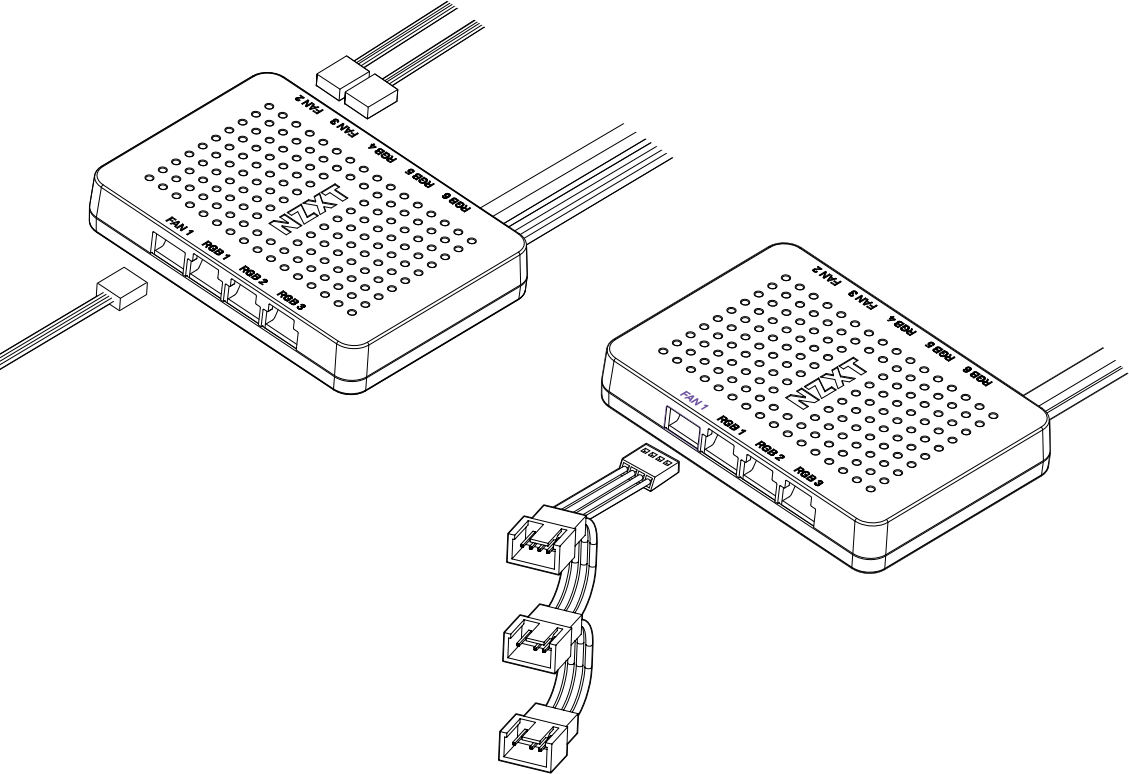

Чтобы подключить вентиляторы, либо подсоедини их напрямую к портам Fan на контроллере, либо используй входящие в комплект разветвители 1 к 3 вентиляторам.Хотя вентиляторы постоянного тока совместимы, настоятельно рекомендуется использовать вентиляторы с ШИМ для улучшенного контроля скорости вращения вентилятора.
Checkpoint - При использовании разветвителей, входящих в комплект, убедись, что один из вентиляторов подключен к единственному 4-контактному разъему на разветвителе. Если к 4-контактному разъему не подключен вентилятор, ты получишь показания 0 оборотов.

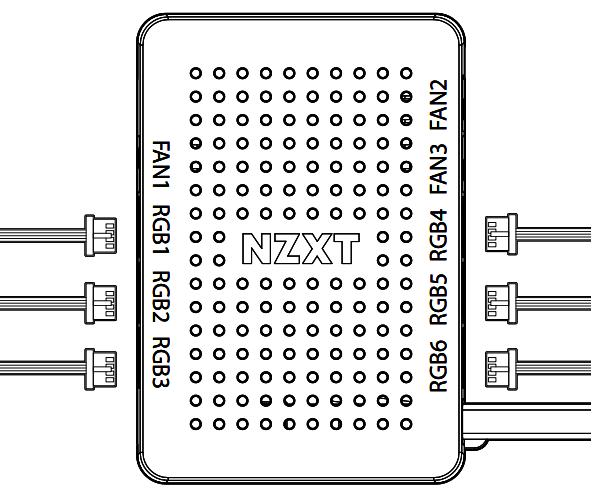

Чтобы подключить свои RGB-устройства, подсоедини 4-контактный кабель NZXT RGB к разъему RGB/LED на контроллере до щелчка. При правильном подключении RGB-кабели зафиксируются в контроллере.
Использование контроллера в NZXT CAM

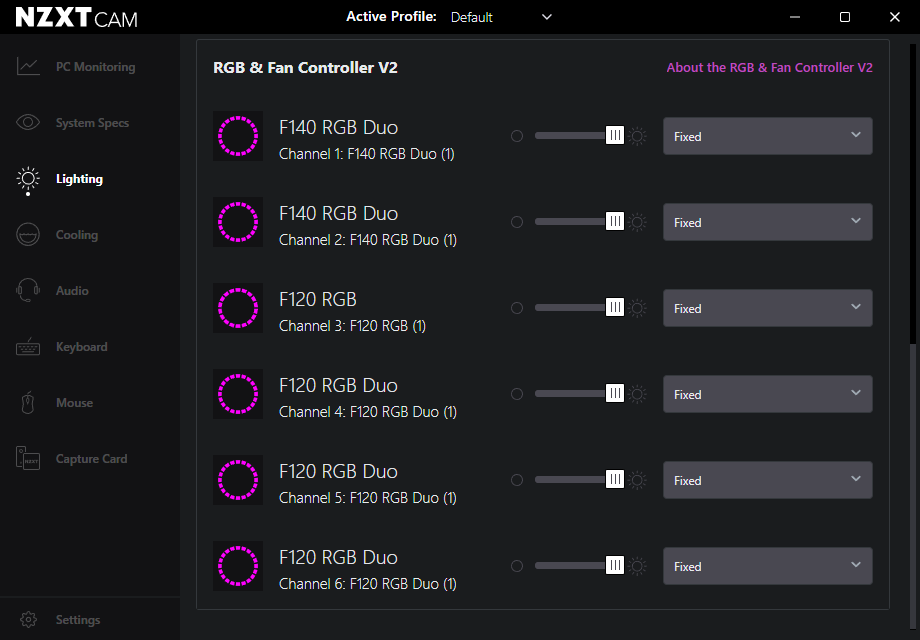

Подключив контроллер, ты должен увидеть, как устройство появится в программе NZXT CAM , как показано выше.В разделе Lighting любые RGB-устройства будут отображаться как отдельные приборы, к которым ты можешь применить различные световые эффекты - от статичного цвета до спектральных волн и даже некоторых аудиореактивных эффектов.

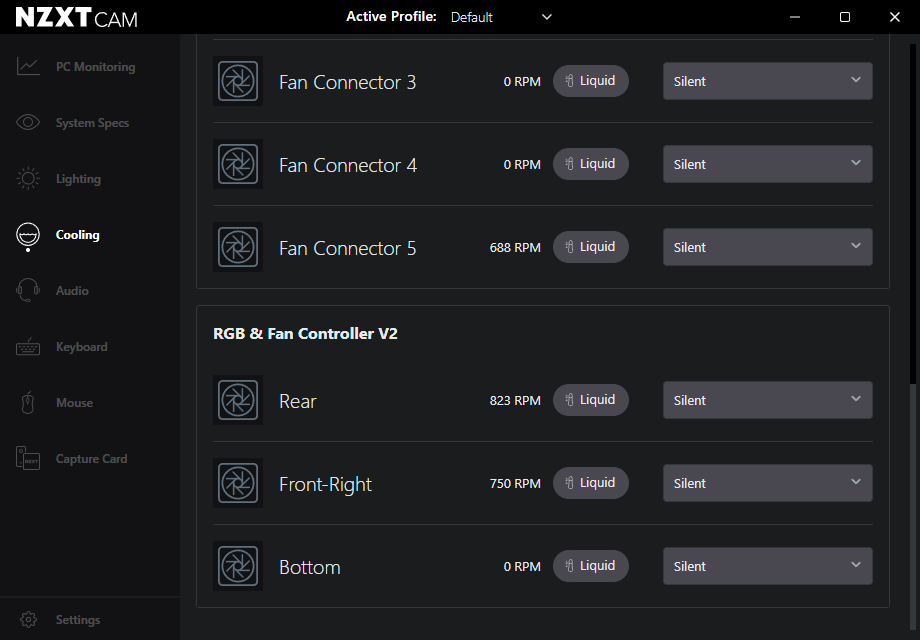

В разделе Охлаждение вентиляторы будут управляться на основе каждого канала . Это значит, что если ты используешь входящие в комплект разветвители, то все вентиляторы, подключенные к разветвителю, будут иметь одну и ту же настройку скорости вращения вентилятора.Если к коллектору не подключен вентилятор, он сообщит о скорости 0 RPM.
У меня есть вентилятор, подключенный к коллектору, но он показывает 0 оборотов.
Как указано в настройках, если ты используешь входящие в комплект разветвители, то должен использовать 4-контактное соединение на одном из разветвителей. Если это соединение не используется, разъем вентилятора будет сообщать о 0 оборотах в минуту.Если ты не используешь разветвитель или , то 4-pin заполнен правильно, это может указывать на проблему с вентилятором или хедером. Попробуй подключить к коллектору другой заведомо рабочий вентилятор, чтобы изолировать проблему.
