Руководство по подключению NZXT RGB

Многие из наших аксессуаров NZXT RGB можно последовательно соединять друг с другом, чтобы улучшить кабельный менеджмент твоей сборки (Примечание: вентиляторы F-Series RGB не могут быть последовательно соединены). Это возможно благодаря соединительным кабелям, которые идут между многими различными продуктами NZXT. В этой статье мы подробно рассмотрим шаги и ограничения для последовательного подключения нескольких разных типов аксессуаров NZXT RGB.

Ограничения:

• Продукты поколения 1 не имеют возможности соединять в цепочку разные типы RGB-устройств на одном канале. Устройства поколения 2 обладают такой функциональностью при использовании контроллера поколения 2.
• Все наши RGB-контроллеры, независимо поколения, имеют ограничение в 40 светодиодов на канал.
• Некоторые смешанные устройства могут иметь неодинаковое количество встроенных светодиодов, что может привести к тому, что определенные комбинации превысят этот лимит в 40 светодиодов.
• Любые светодиоды старше 40 будут распознаваться в CAM, но не смогут быть запитаны.

Не забывай, что все RGB-аксессуары будут включать в себя кабель, который позволит тебе подключить устройство к контроллеру NZXT RGB Controller. Вот примеры таких кабелей.

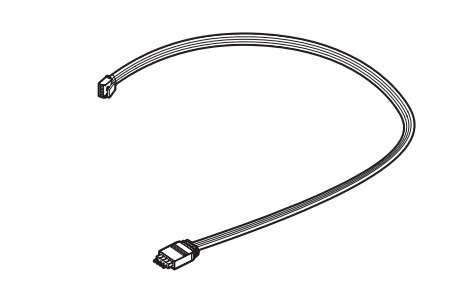

Кабель для подключения осветительной ленты

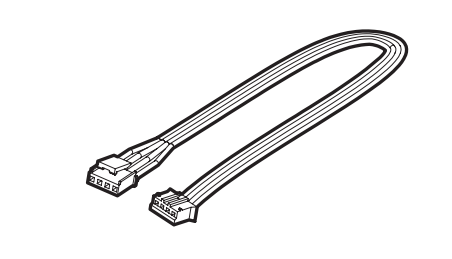

Кабель для подключения вентилятора AER RGB

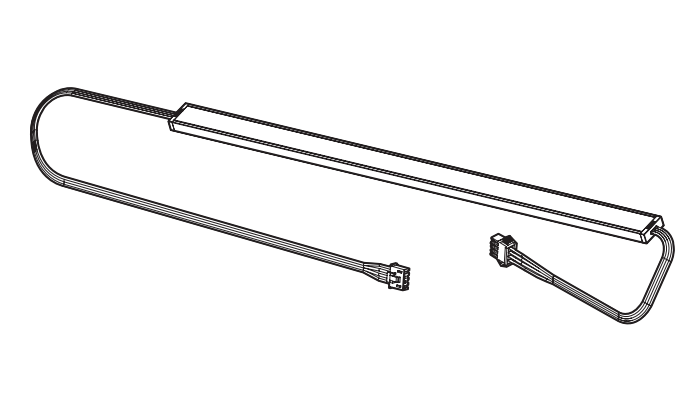

Соединительный кабель RGB Underglow (интегрирован с первой светодиодной лентой Underglow)

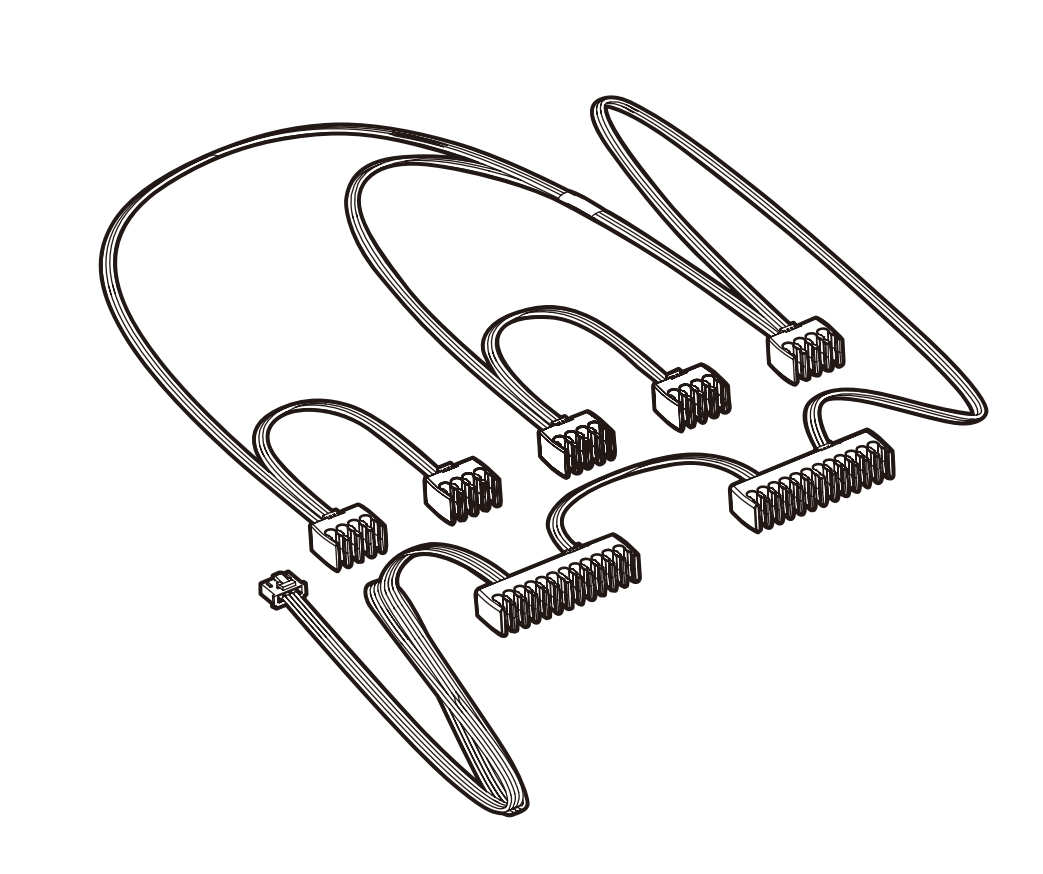

Соединительный кабель RGB Cable Comb (интегрирован с кабельными гребнями)

Последовательное соединение вентиляторов AER RGB с другими вентиляторами AER RGB:

Имей в виду, что, как уже говорилось, есть соединительный кабель, который будет идти от твоего контроллера к RGB-аксессуару. Больший конец этого кабеля пойдет к твоему RGB-контроллеру, а меньший - к порту "IN" на вентиляторе.

Подключить дополнительные вентиляторы так же просто с помощью входящего в комплект кабеля "вентилятор-вентилятор" (на фото ниже).

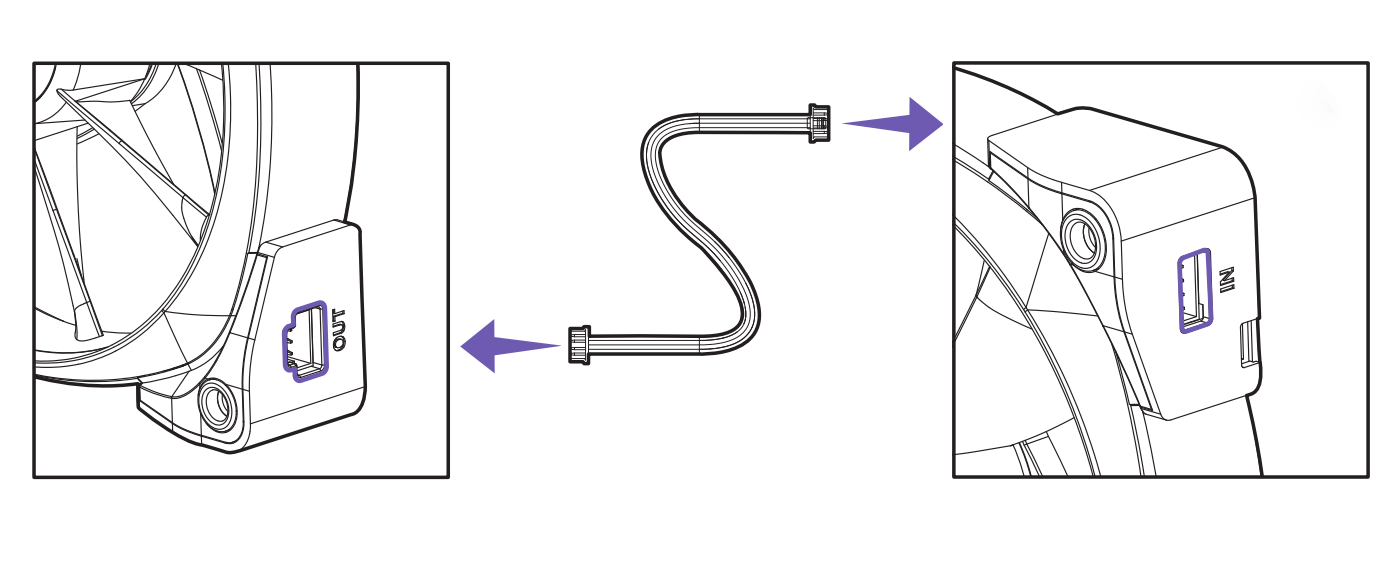

Подключать вентиляторы с помощью этого кабеля очень просто: больший конец кабеля с зажимом на нем будет подключаться к порту "OUT" на вентиляторе, а меньший - к следующему вентилятору в цепочке в его порт "IN".

Последовательное соединение вентиляторов AER RGB с другими RGB-аксессуарами:

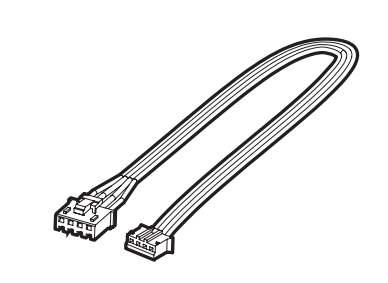

Если ты хочешь добавить Cable Combs или Underglow, имей в виду, что эти устройства станут концом гирляндной цепи, подключенной к вентиляторам. Эти устройства нельзя подключать перед любыми вентиляторами AER RGB. Это связано с тем, что у этих двух аксессуаров нет дополнительных разъемов, которые могли бы продолжить гирляндную цепочку. Для нашего аксессуара Underglow их можно подключить прямо к порту "OUT'' на твоем вентиляторе. При добавлении светодиодных лент и кабельной гребенки ты будешь использовать входящий в комплект кабель-переходник (на фото ниже).

Последовательное подключение светодиодных лент к другим RGB-вентиляторам:

Если ты хочешь добавить RGB-вентилятор в конец гирляндной цепи, то соединительный кабель для светодиодных лент, входящий в комплект наших двойных/тройных стартовых наборов, можно использовать для того, чтобы добавить вентилятор в конец гирляндной цепи светодиодных лент RGB. (На фото ниже)

Имей в виду, что количество устройств, которые будут функционировать в гирляндной цепочке, зависит от общего числа светодиодов в цепочке. Если ты превысишь лимит в 40 светодиодов, то все дополнительные светодиоды не будут включаться. Здесь указано количество светодиодов на каждый аксессуар:

• Вентиляторы AER RGB: 8 светодиодов на вентилятор
• 300-миллиметровая светодиодная лента RGB: 10 светодиодов на ленту
• 250-миллиметровая светодиодная лента RGB: 8 светодиодов на ленту
• 200-миллиметровая светодиодная лента RGB: 6 светодиодов на ленту
• Кабельные гребни RGB: 18 светодиодов на комплект
• RGB Underglow: 30 светодиодов на комплект

Если у тебя возникли вопросы или проблемы с настройкой твоих продуктов NZXT RGB, обращайся за помощью в нашу службу поддержки.
