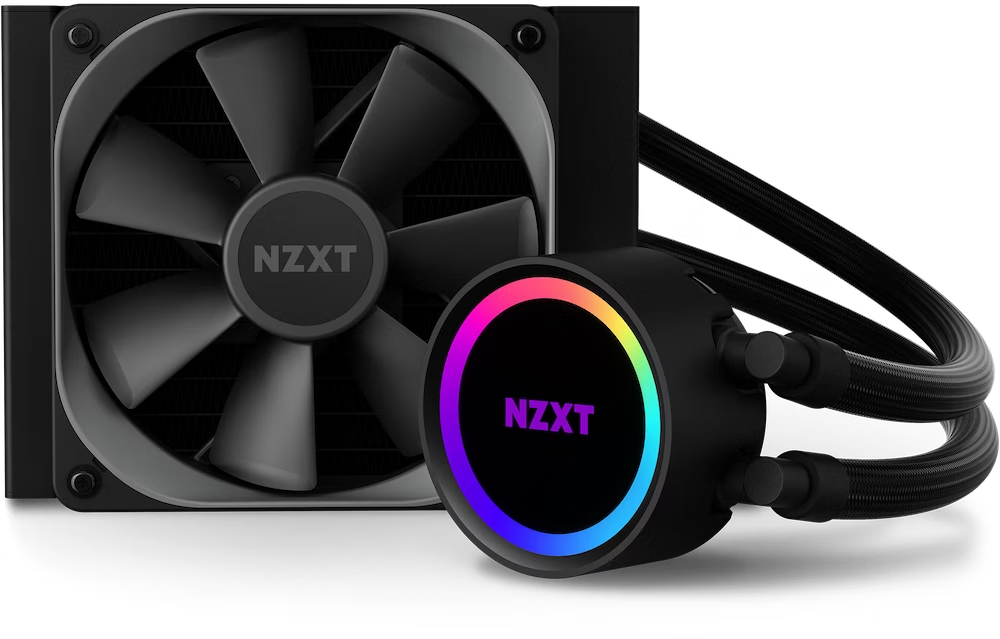

Este artigo abordará a conexão RGB do seu cooler Kraken 120 a um controlador RGB compatível da NZXT ou diretamente ao cabeçalho RGB endereçável de 5V da sua placa-mãe.
Observação: o cooler Kraken 120 não é compatível com conectores RGB de 12V. Se você conectar o Kraken 120 a um conector de 4 pinos e 12 V, poderá causar danos permanentes ao conector RGB ou ao cooler Kraken 120, que não são cobertos pela garantia do Kraken.
Como faço para conectar o Kraken 120 a um controlador RGB da NZXT?
Se você quiser conectar o Kraken 120 e controlar seu RGB por meio do software NZXT CAM, será necessário conectar o próprio Kraken a um controlador RGB compatível. Para a detecção adequada, o controlador deve ser compatível com a versão 2 ou com dispositivos NZXT RGB mais recentes, como os controladores listados abaixo:
- NZXT Smart Device V2 incluído em alguns gabinetes da série 10, como o H510i, o H510 Elite ou o H710i
- NZXT RGB e controlador de ventilador
- Os controladores RGB da NZXT estão incluídos em alguns multipacks de ventoinhas ou gabinetes, como o F120 RGB Twin e Triple pack, ou o H5 e H7 Elite
- Cabeçalho RGB da NZXT, como encontrado nas placas-mãe das séries NZXT N5 e N7
Para o nosso exemplo, usaremos o controlador RGB incluído nas ventoinhas da série F120 RGB e nos coolers da série Kraken RGB.

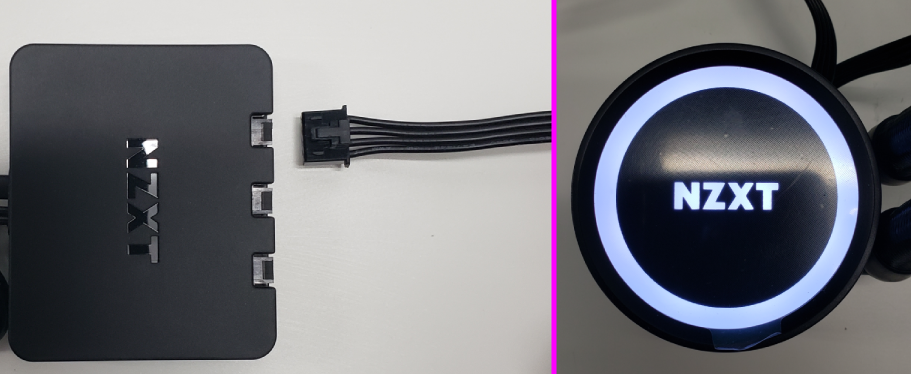

Na tampa do cooler Kraken 120, pegue o conector fêmea NZXT RGB integrado e conecte-o a um conector aberto no controlador RGB. Esse cabo pode ser facilmente identificado pelo pequeno clipe de plástico e pelos pinos não expostos.
Depois de conectado, inicie o PC e o Kraken 120 deverá se iluminar. Se esta for a primeira vez que o Kraken 120 estiver sendo conectado, o anel de LED e o logotipo poderão acender na cor branca padrão.

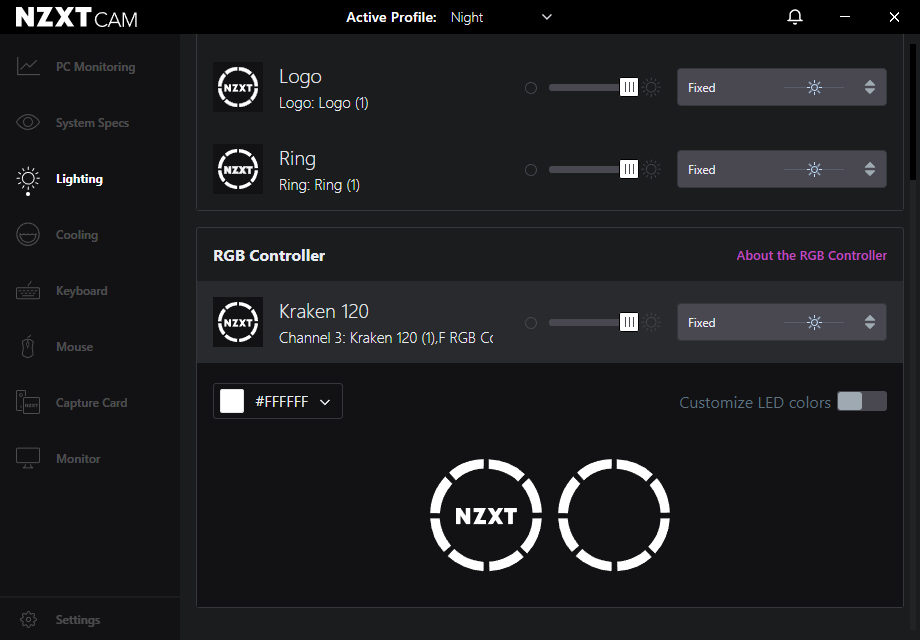

O Kraken 120 aparecerá conectado ao controlador RGB. Neste exemplo, há também uma ventoinha F120 RGB adicional conectada.
Como faço para conectar o Kraken 120 a um conector RGB endereçável de 5V?
Se você deseja conectar o Kraken 120 sem precisar instalar o software NZXT CAM, esse é o método perfeito para você. Observe, no entanto, que se você conectar um conector Kraken 120 a 5V Addressable RGB (ARGB), ele não será visível no software NZXT CAM.

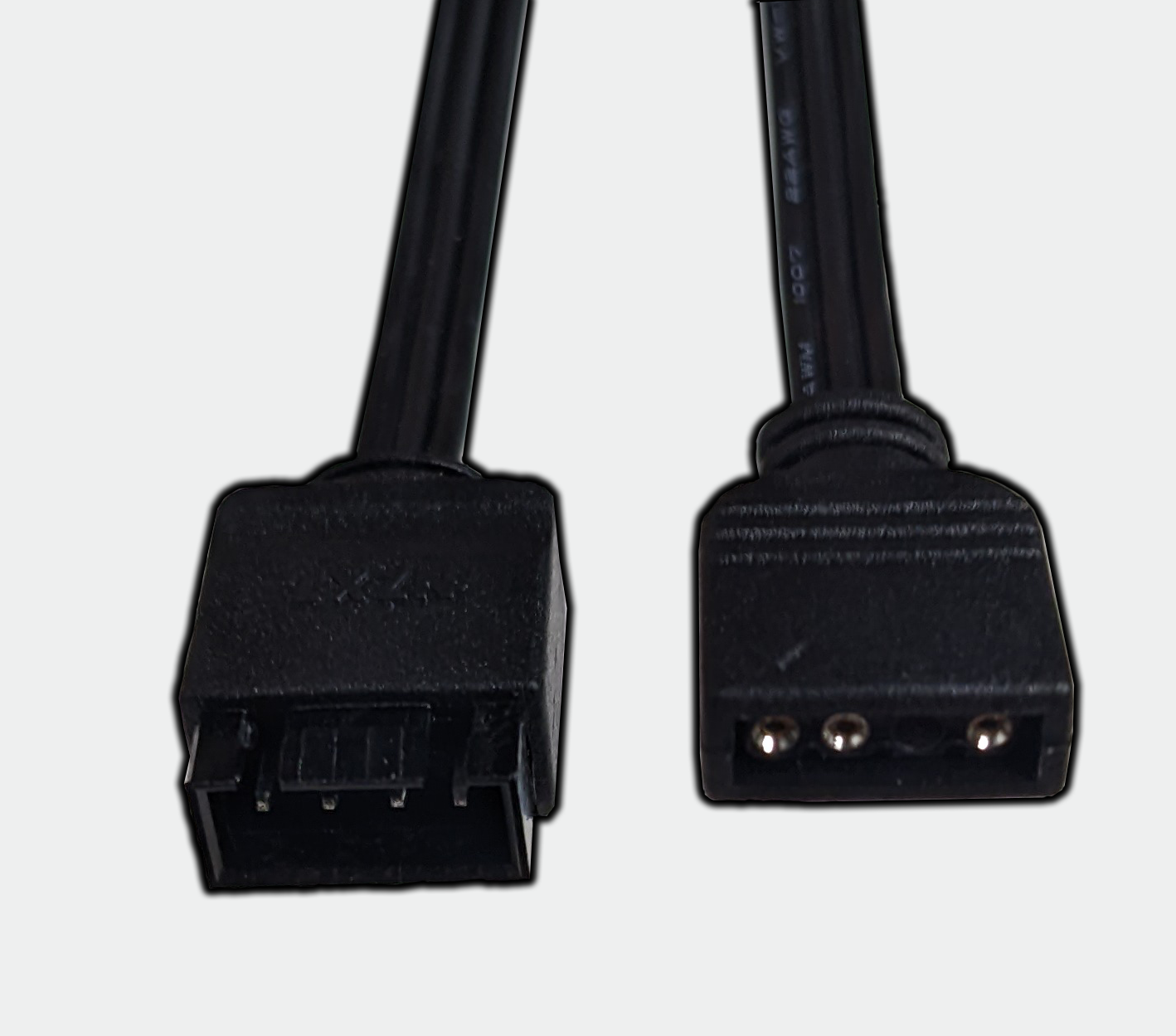

Para começar, localize o cabo adaptador NZXT RGB para 5V Addressable RGB incluído na caixa do seu cooler Kraken 120. Ele terá uma extremidade macho NZXT com pinos visíveis e uma extremidade fêmea ARGB de 5V com 3 soquetes, conforme mostrado abaixo:

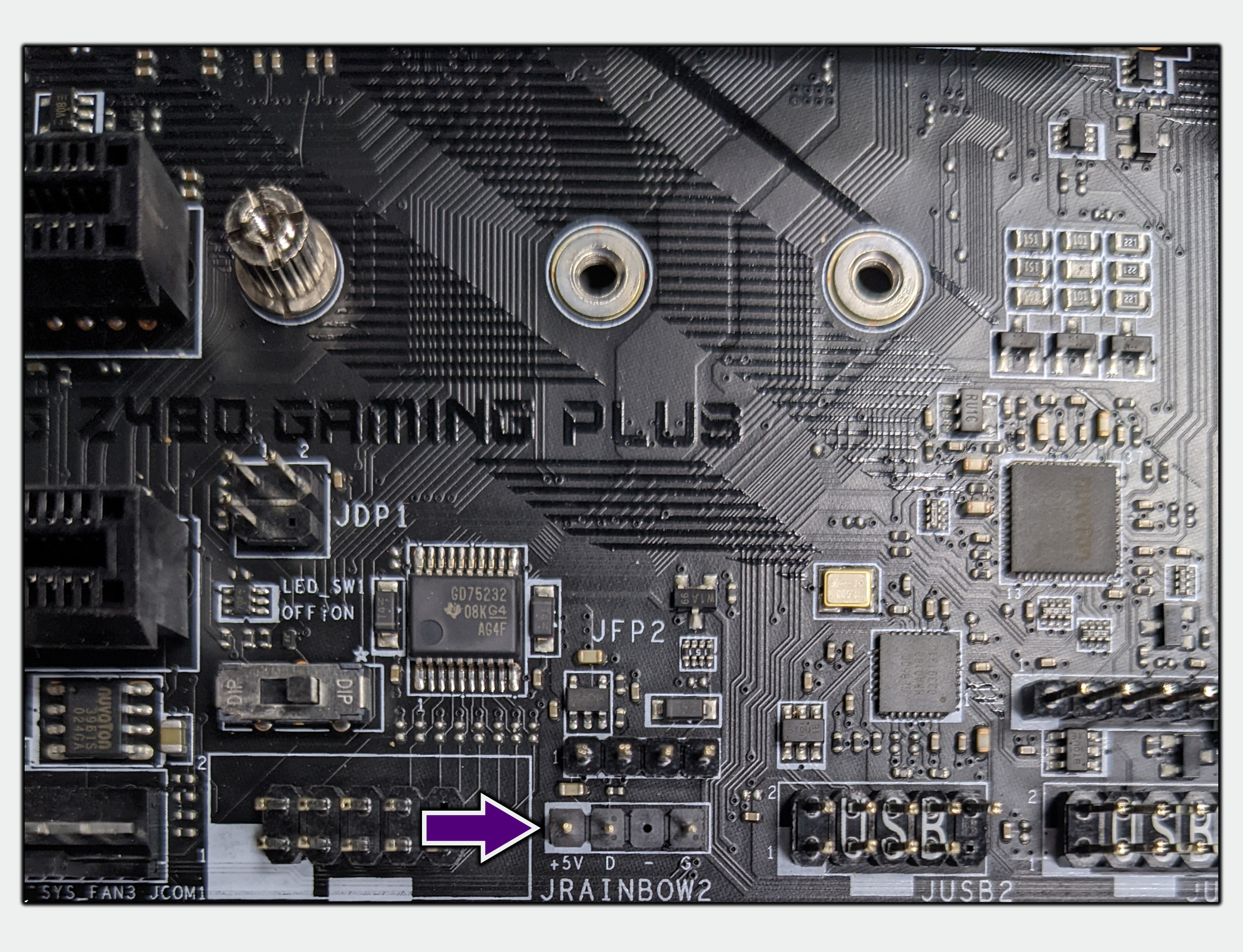

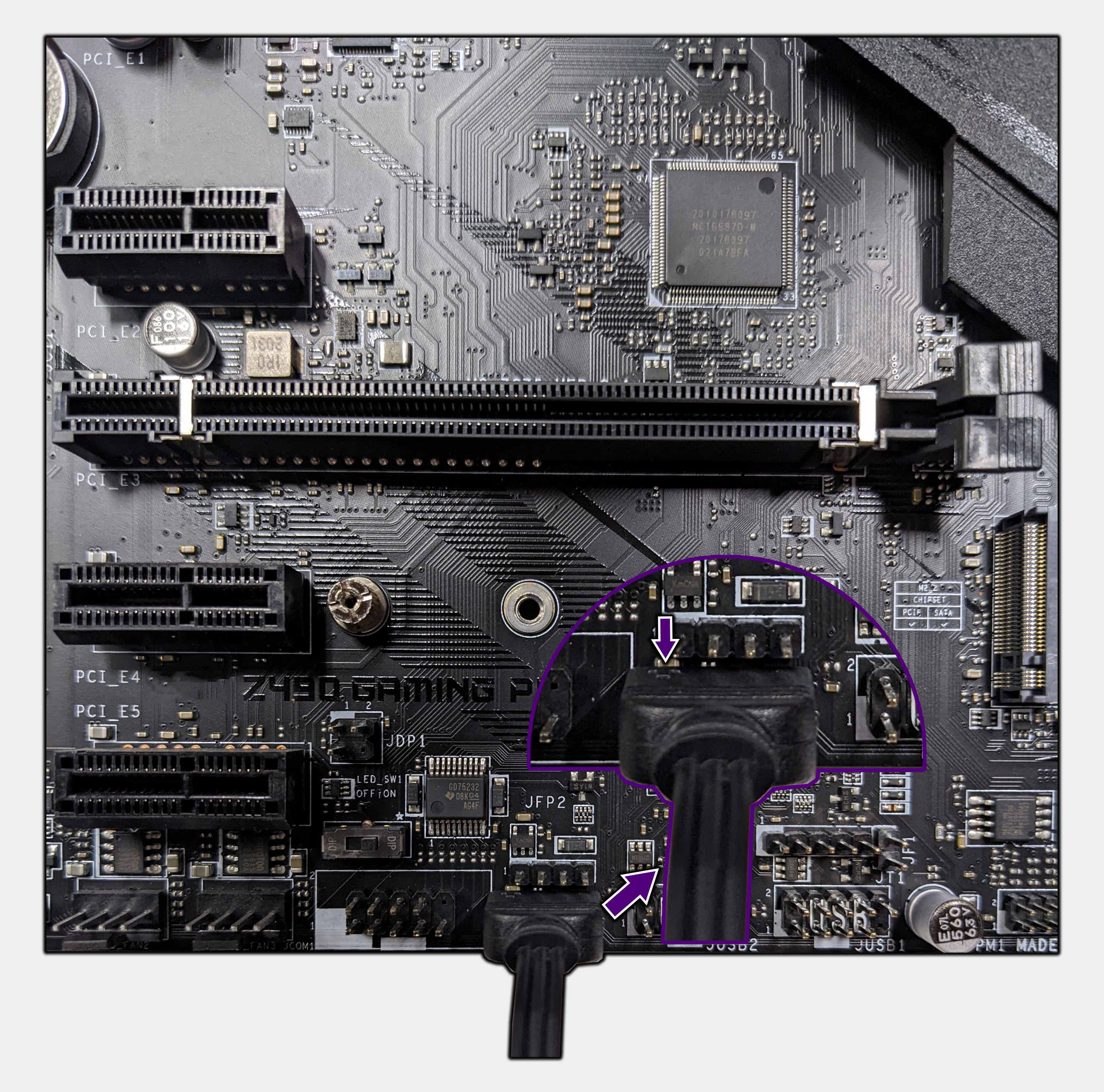

Conecte a extremidade macho da NZXT do cabo adaptador à extremidade fêmea do Kraken 120 e, em seguida, conecte a extremidade fêmea ARGB de 5V de 3 pinos a um conector ARGB de 5V em sua placa-mãe. Para o nosso exemplo, usaremos o conector JRAINBOW2 localizado no canto inferior esquerdo da placa-mãe MSI Z490 Gaming Plus.

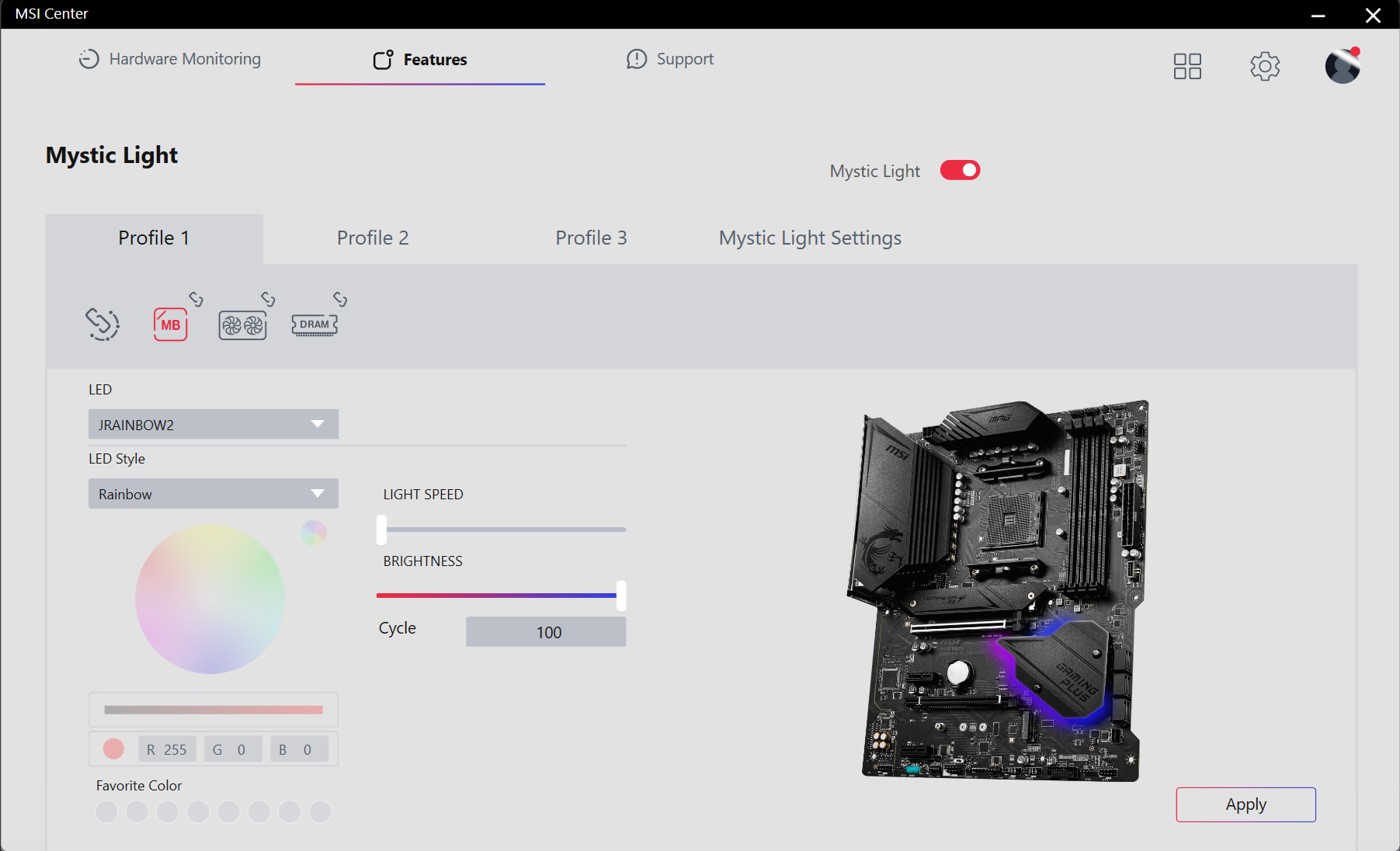

Depois de conectado, inicie o PC e carregue o software RGB escolhido para a sua placa-mãe e selecione o cabeçalho apropriado para controlar as configurações RGB do seu dispositivo. Para o nosso exemplo com a placa-mãe MSI Z490 Gaming Plus, usaremos o software MSI Center e selecionaremos JRAINBOW2.
A partir daí, escolha a cor ou o efeito e clique em Aplicar e você estará pronto para começar. Para alguns softwares RGB, talvez você precise definir manualmente o número de LEDs presentes no cooler Kraken 120. Para esse cooler específico, sem ventiladores adicionais conectados, você terá um total de 9 LEDs.
Você pode conectar dispositivos RGB adicionais da NZXT em série a partir do Kraken 120?
Se você tiver o cooler Kraken 120 e quiser conectar uma ventoinha RGB adicional ao cooler para combinar com o restante do sistema, ou se tiver um número limitado de conectores RGB no sistema e precisar conectar o Kraken 120 a outro dispositivo, poderá fazer isso facilmente usando o cabo de saída RGB (macho) incluído no Kraken 120.
Se você tiver o cooler Kraken 120 e quiser conectar uma ventoinha RGB adicional da NZXT ou tiver um número limitado de conectores disponíveis em seu sistema para outro dispositivo RGB da NZXT, a solução pode ser conectar o Kraken 120 em cadeia usando o conector NZXT RGB Out incluído.
Observação: Recomenda-se apenas que você acople dispositivos NZXT RGB adicionais ao Kraken 120. Por favor, não conecte dispositivos RGB que não sejam da NZXT ao conector NZXT RGB Out.
Se você estiver conectando a Kraken 120 em uma cadeia com dispositivos RGB não NZXT por meio do adaptador ARGB de 5V incluído, recomenda-se que a Kraken 120 seja o último dispositivo da cadeia.

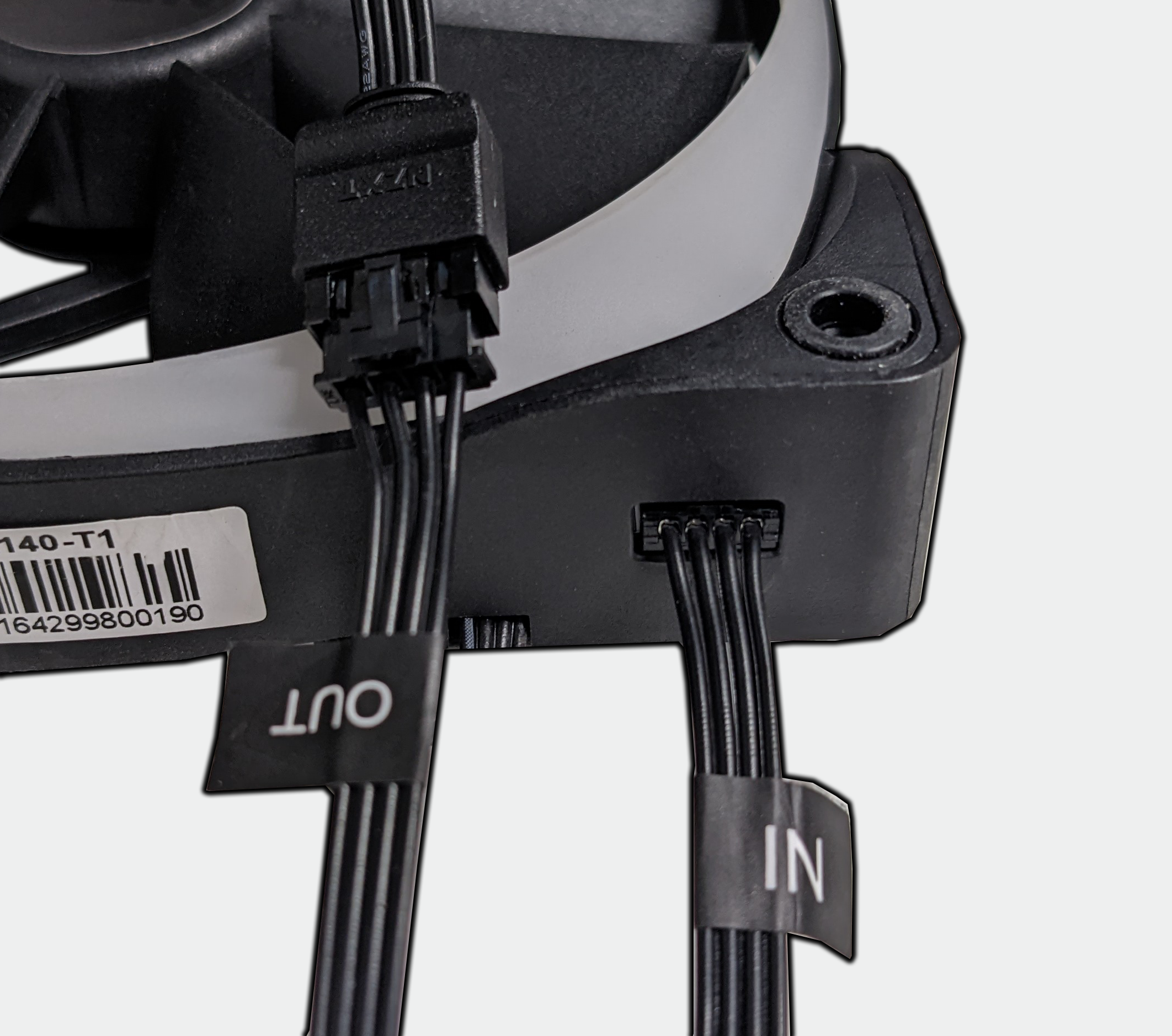

No nosso exemplo, vamos conectar uma ventoinha NZXT Aer RGB 2 ao cooler Kraken 120. Para isso, conecte o lado IN do cabo incluído com a ventoinha Aer RGB 2 à ventoinha, com o lado OUT do cabo Fan-to-Controller conectado ao cabo de saída RGB macho.
Agora você deve poder controlar a ventoinha conectada ao Kraken 120 como se fosse uma extensão do RGB no dispositivo. Se você estiver usando o NZXT CAM para controlar o Kraken, a ventoinha deverá ser imediatamente reconhecida e controlável pelo próprio Kraken 120.
Se você estiver usando o software de controle RGB da sua placa-mãe (5V ARGB), talvez seja necessário aumentar o número de LEDs de acordo com a página do produto da ventoinha. O número mais comum de LEDs por ventilador será:
- NZXT Aer RGB 2 = 8 LEDs
- NZXT F120 RGB = 18 LEDs
- NZXT F120 RGB Duo = 20 LEDs
- NZXT F120 RGB Core = 8 LEDs
Para obter mais informações sobre o controle do RGB no cooler Kraken 120, consulte nosso guia dedicado no link abaixo:
Suporte NZXT - Como faço para controlar o RGB no meu Kraken 120?
