Este guia abordará a conexão das ventoinhas Aer RGB 2 a um controlador NZXT RGB. Este guia abordará não apenas os conceitos básicos de conexão ao controlador, mas também a conexão de vários ventiladores a um único canal RGB ou daisy-chaining.
Para este guia, usaremos as ventoinhas NZXT Aer RGB 2, bem como o NZXT RGB & Fan Controller (V1) incluído nos multipacks Aer RGB 2; no entanto, as mesmas etapas se aplicam a qualquer controlador RGB NZXT Geração 2 ou mais recente:
-
NZXT RGB e controlador de ventilador (V2)
- Também incluído com o H9 Elite e o H7 Elite (2022)
- NZXT Smart Device V2 incluído em alguns gabinetes Elite e i-series
- Controlador NZXT RGB incluído em alguns produtos NZXT
- Resfriadores da série NZXT Kraken Z
- Resfriadores da série NZXT Kraken X3
- Placas-mãe das séries NZXT N5 e N7
Limites de RGB (por dispositivo e por canal)
Antes de continuar, lembre-se de que todos os controladores NZXT RGB RGB têm um limite total que não pode ser excedido.
- 40 LEDs por canal
- 120 LEDs por dispositivo
Por exemplo, se você tiver o NZXT RGB & Fan Controller (V2), que inclui 6 canais RGB, só poderá usar um máximo de 120 LEDs para o dispositivo completo. Isso significa que se você usar o número máximo de LEDs por canal (40), apenas 3 canais poderão ser usados.
Posso usar vários controladores RGB da NZXT no meu PC?
Para contornar esses limites, você pode adicionar controladores NZXT RGB adicionais ao seu sistema, desde que tenha cabeçalhos USB 2.0 disponíveis. Se precisar de cabeçalhos USB 2.0 adicionais, você pode usar um hub interno USB alimentado por como o nosso hub interno USB NZXT.
Tenha em mente o seguinte:
Conectando o ventilador ao controlador RGB
Todas as ventoinhas Aer RGB 2 incluem um par de cabos que precisam ser conectados para que a ventoinha funcione:
- Um cabo de ventilador de 12V integrado
- Um cabo NZXT RGB removível
Ambos os cabos precisarão ser conectados para que a ventoinha funcione, mas, neste guia, vamos nos concentrar no lado RGB. Independentemente de você ter comprado uma única ventoinha NZXT Aer RGB 2 ou um pacote múltiplo como o deste exemplo, você encontrará quatro tipos de cabos NZXT RGB, todos marcados com uma bandeira In e Out em suas extremidades.
- Cabo de conexão de ventilador RGB da NZXT
- Cabo de ventilador para ventilador da NZXT
- Cabo de ventilador para acessório da NZXT
- Cabo de acessório para ventilador da NZXT

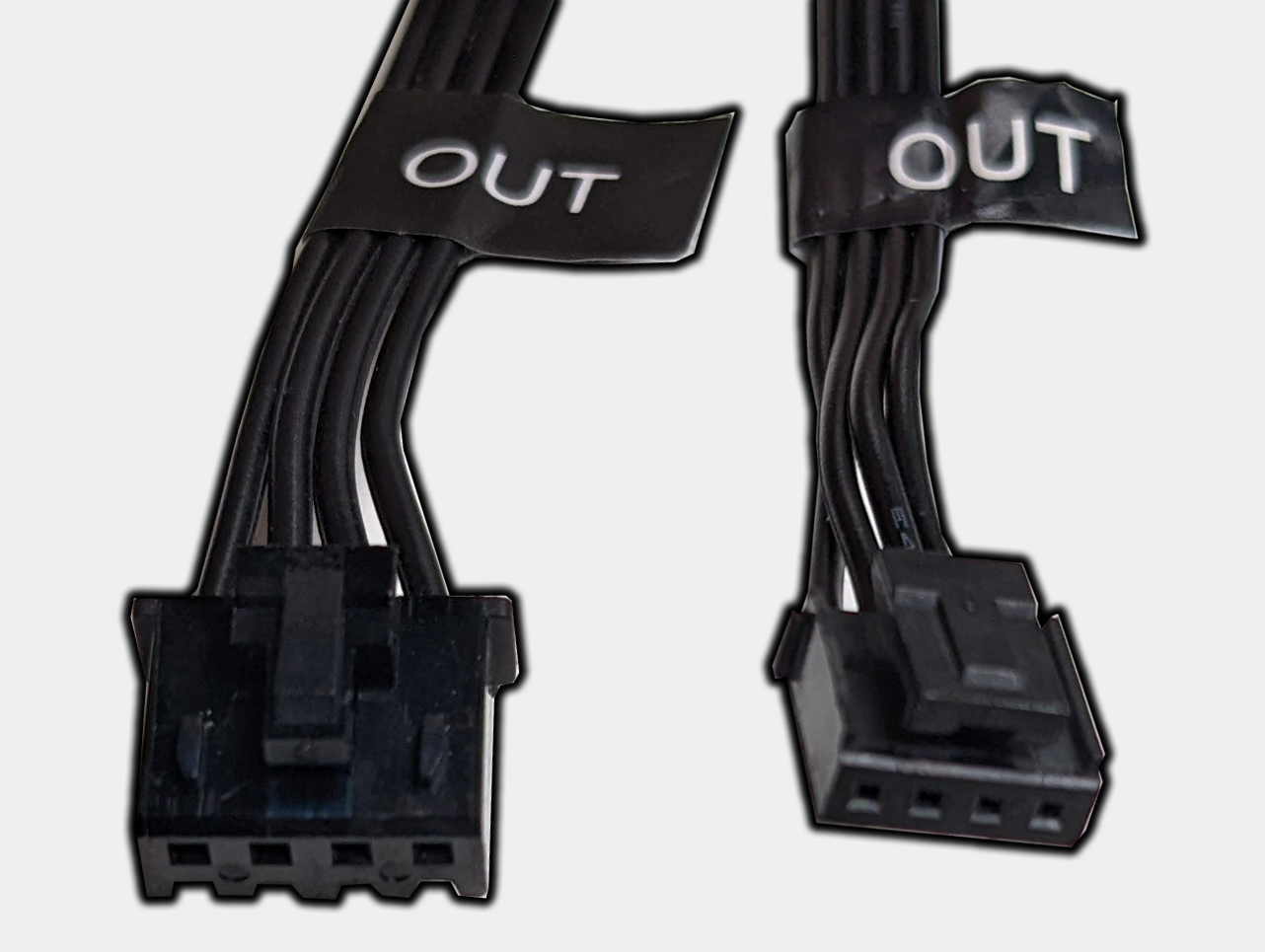

Para começar, você conectará o cabo de conexão da ventoinha à ventoinha Aer RGB 2. Em comparação com outros cabos incluídos no kit, você verá que a extremidade Out será maior para o cabo de conexão de ventilador , conforme mostrado abaixo.
A extremidade maior do cabo Out será conectada do controlador à ventoinha, enquanto a extremidade menor Out conectará uma ventoinha a outro dispositivo RGB da NZXT.

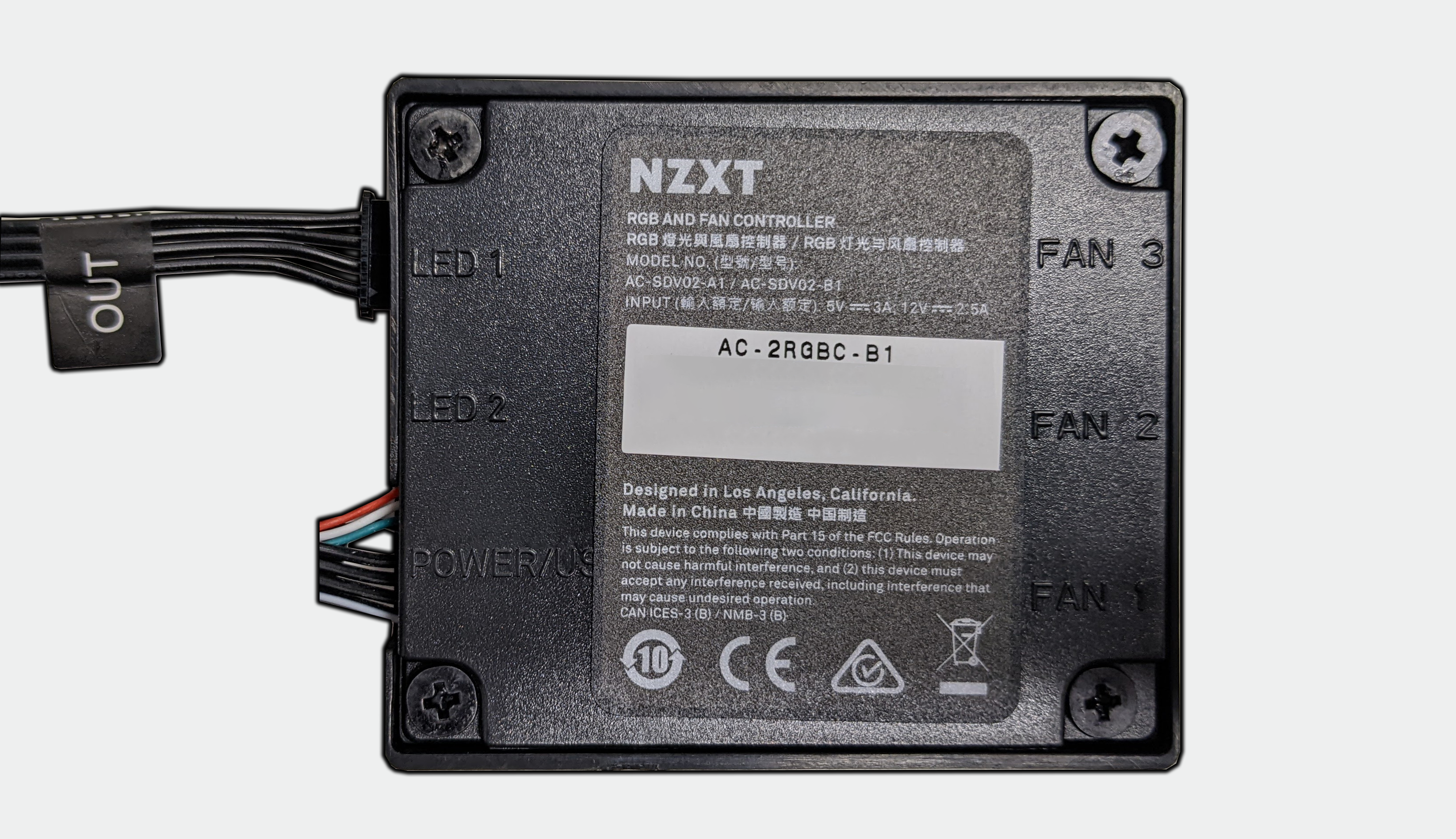

Pegue a extremidade Out do cabo de conexão do ventilador e conecte-a a uma porta aberta RGB ou LED do seu controlador. No nosso exemplo, estaremos nos conectando ao LED 1 conforme mostrado abaixo.
A partir daqui, você conectará a extremidade In à porta rotulada In na ventoinha Aer RGB 2. A partir daqui, inicie o PC e, se estiver conectada corretamente, a ventoinha Aer RGB 2 deverá se iluminar na cor branca padrão ou no Rainbow Spectrum para determinados controladores.
Como faço para conectar ventiladores Aer RGB 2 adicionais (encadeamento em margarida)?
A conexão de ventoinhas Aer RGB 2 adicionais é bastante fácil, exigindo apenas uma ventoinha adicional e o cabo NZXT Fan-to-Fan incluído no kit de ventoinhas. Esses cabos são fornecidos em dois tamanhos diferentes:
- Uma versão longa, de 500 mm
- Uma versão curta, de 200 mm
As versões que você terá variam de acordo com o produto adquirido, portanto, verifique o manual para confirmar o tipo incluído. Para o nosso exemplo, usaremos a variedade curta de 200 mm, conforme mostrado abaixo

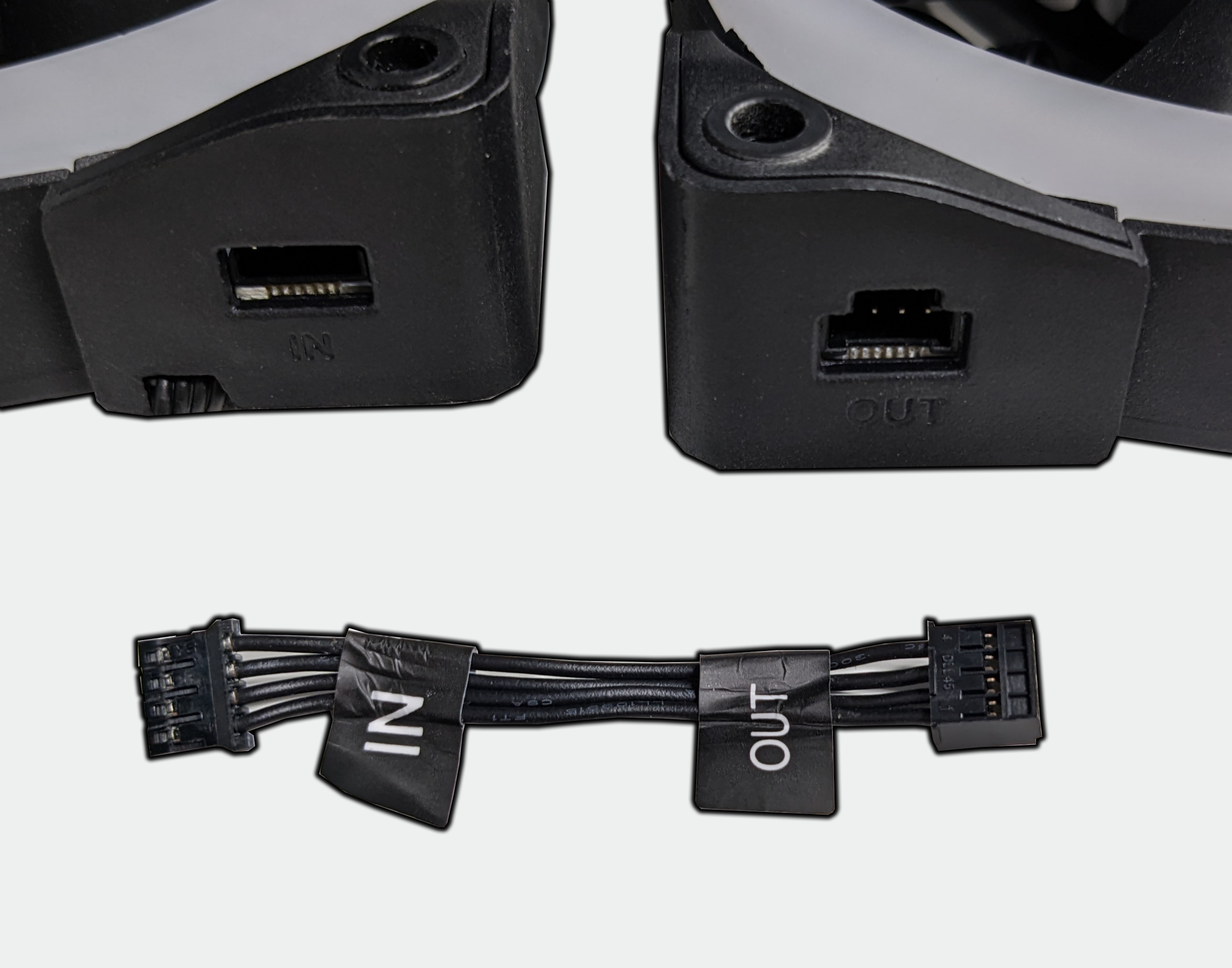

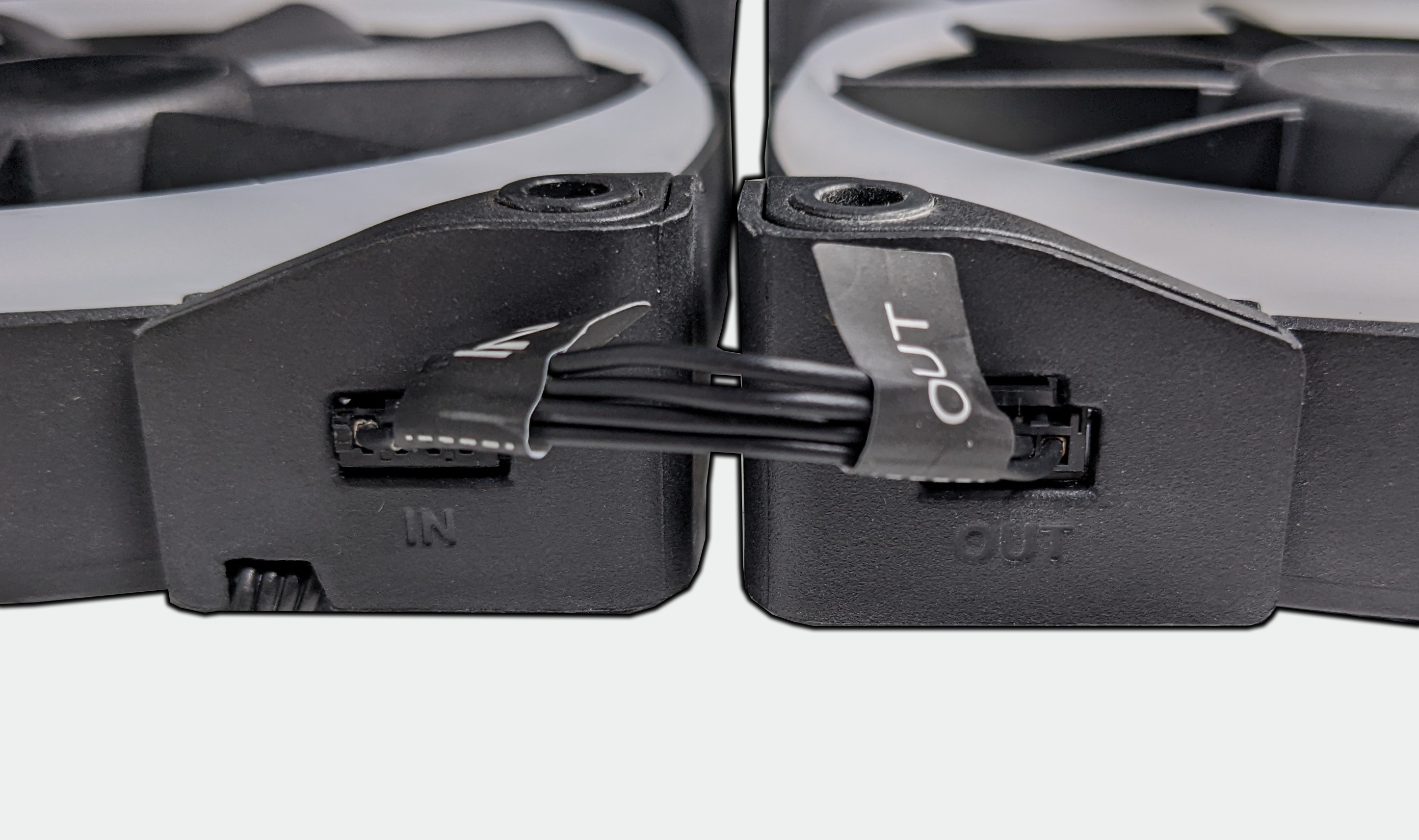

Em todos os ventiladores Aer RGB 2, você encontrará duas portas rotuladas como In e Out, exatamente como as bandeiras nos cabos. Ao conectar dois ventiladores juntos, combine os cabos com a extremidade apropriada em cada cabo e, em seguida, pressione-os no lugar. Esses conectores são codificados de modo que só podem ser conectados de uma maneira, portanto, você não deve se preocupar em danificar os pinos ou conectar a extremidade errada na porta. Para a porta Out , você também verá que há um clipe de travamento adicional para prender a ventoinha.
A partir daí, repita o processo para todos os ventiladores adicionais que você tiver, até atingir o limite de RGB. Para ventoinhas Aer RGB 2, você terá um total de 5 ventoinhas sem nenhum outro dispositivo RGB conectado por canal.
Posso conectar outros dispositivos RGB da NZXT aos ventiladores Aer RGB 2?
Se você quiser conectar um dispositivo NZXT RGB adicional, como um conjunto NZXT RGB Strip, Underglow ou Cable Comb, poderá fazê-lo usando os cabos incluídos NZXT Fan-to-Accessory ou NZXT Accessory-to-Fan. No entanto, você deve ter em mente o limite geral de LEDs por canal ao conectar dispositivos RGB adicionais.
