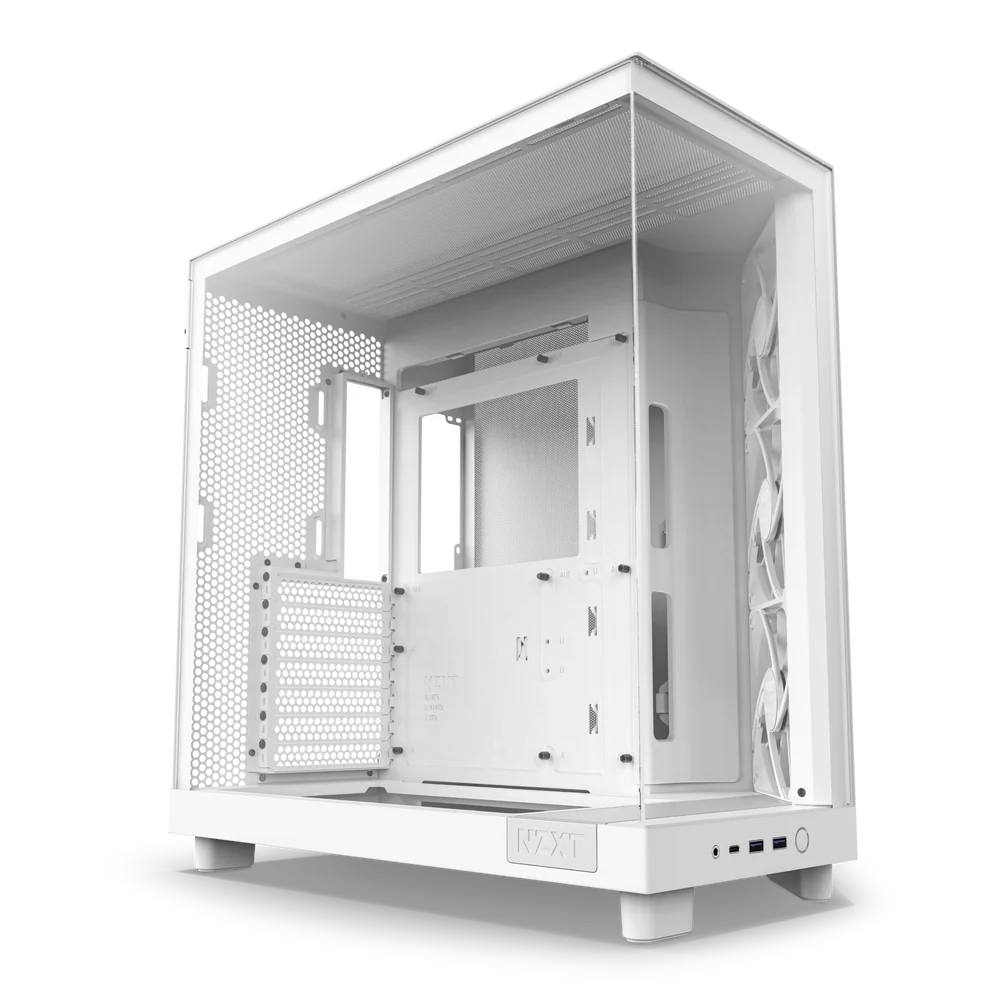

Este artigo detalhará a substituição do Módulo Front I/O na série de gabinetes H6 Flow.  Para esta substituição, você precisará do seguinte:

• Um Módulo Front I/O de substituição (também conhecido como Módulo USB)
• Chave de fenda Phillips #0 (PH0)
• Chave de fenda Phillips #1 (PH1)
• Uma chave de fenda fina de cabeça chata ou lâmina de barbear
• Alicate de corte rente ou tesoura

Preparando o Gabinete

Para substituir o módulo Front I/O, são necessários alguns passos de preparação:

• Remoção dos painéis do gabinete
• Remoção dos ventiladores do gabinete
• Remoção do painel de destaque
• Remoção do pé do gabinete

Removendo os painéis do gabinete

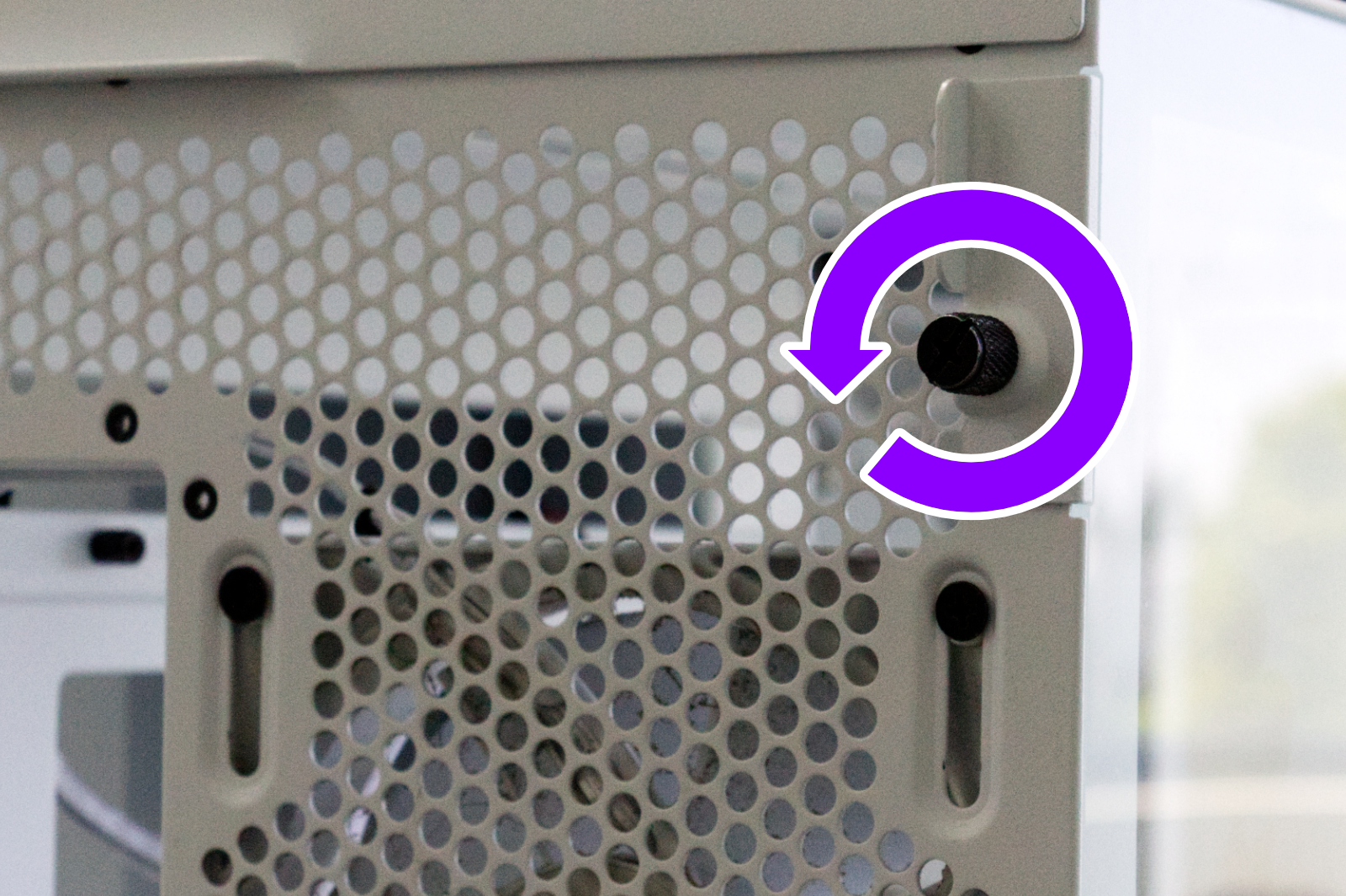

Graças ao design quase sem ferramentas do H6, a remoção dos painéis do gabinete é incrivelmente simples.  Antes de começar, você precisará afrouxar os dois parafusos de polegar de travamento que seguram o grande painel lateral de vidro e o painel lateral metálico.

Os parafusos de polegar que travam os painéis laterais são parafusos cativos e permanecerão presos ao gabinete quando afrouxados.

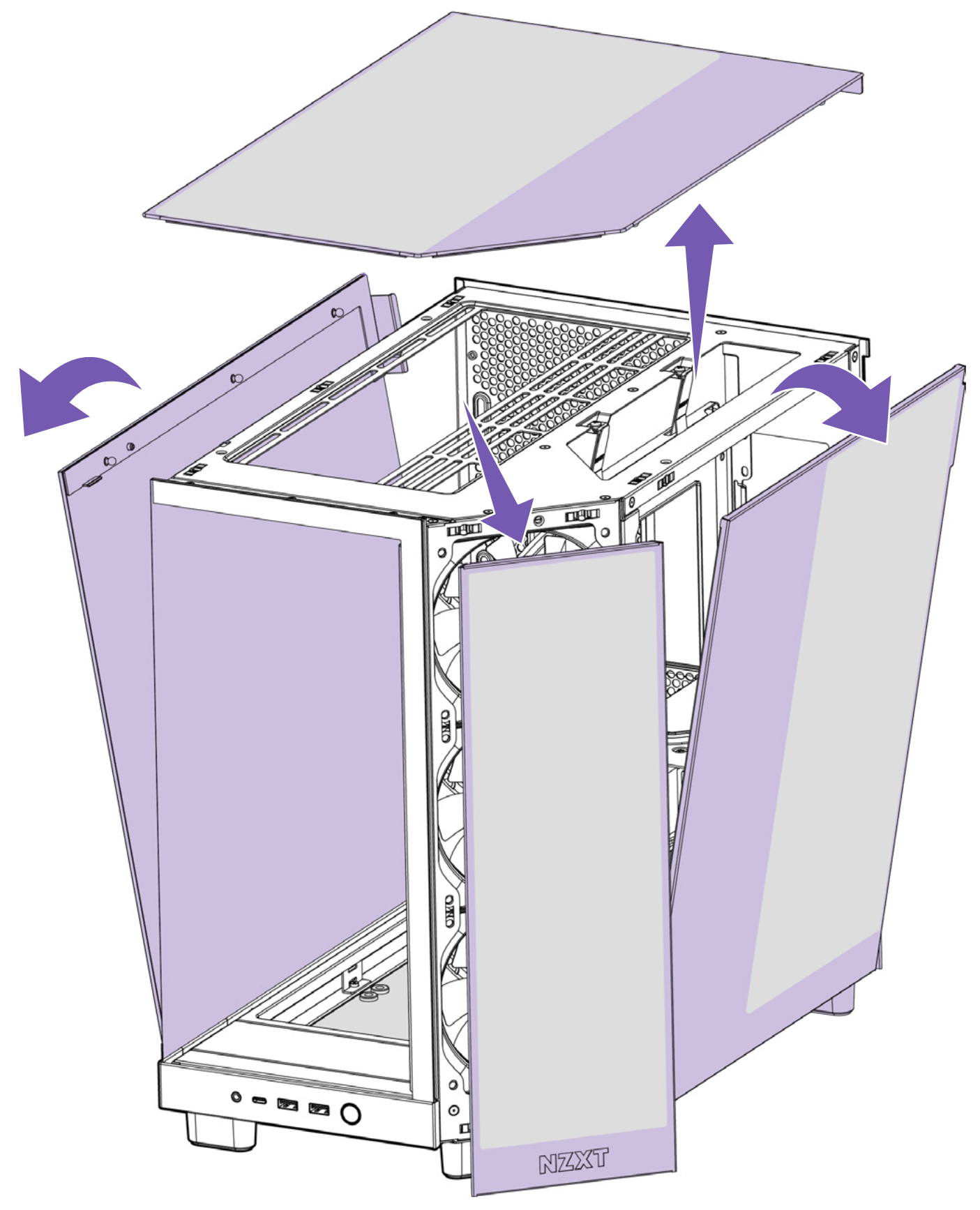

Com os parafusos de polegar afrouxados, você pode remover o painel superior puxando para cima a partir da parte traseira do gabinete, seguido pela remoção dos painéis laterais restantes (excluindo o pequeno painel frontal de vidro) puxando o painel na parte superior para longe do gabinete conforme mostrado abaixo.

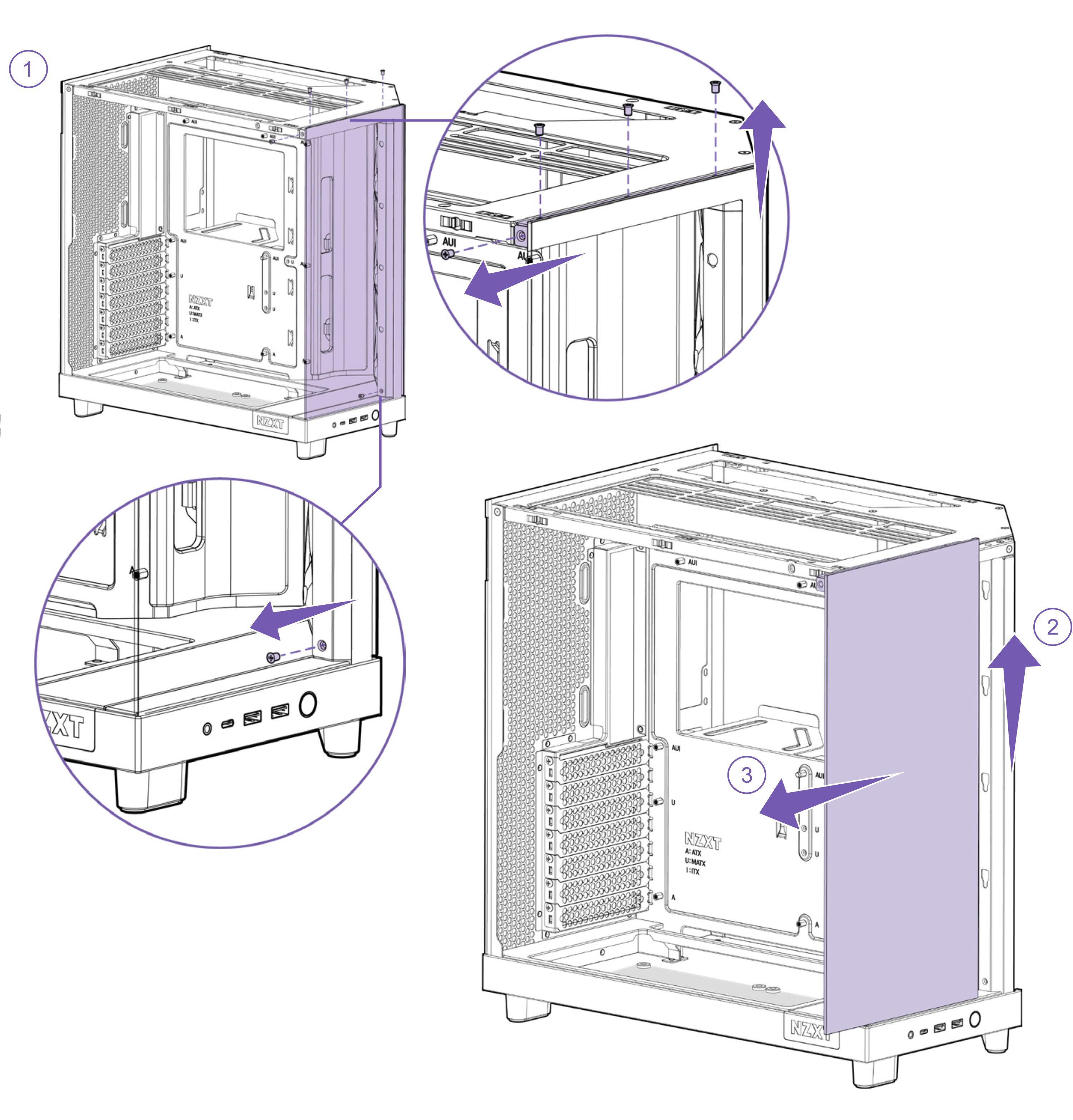

Para remover o pequeno painel frontal de vidro, use sua chave de fenda Phillips #0 para remover os parafusos de travamento que seguram o painel no lugar e depois deslize o painel para cima e para fora do gabinete.  Serão três (3) parafusos ao longo da parte superior do painel, um na borda externa do topo e um dentro do gabinete na parte inferior do painel conforme mostrado abaixo:

Removendo os ventiladores do gabinete

Para substituir o módulo Front I/O, precisaremos garantir que dois ventiladores sejam removidos do gabinete:

• O ventilador inferior na frente do gabinete (instalado por padrão).
• O ventilador mais próximo da frente na parte inferior do gabinete (não incluído com o gabinete).

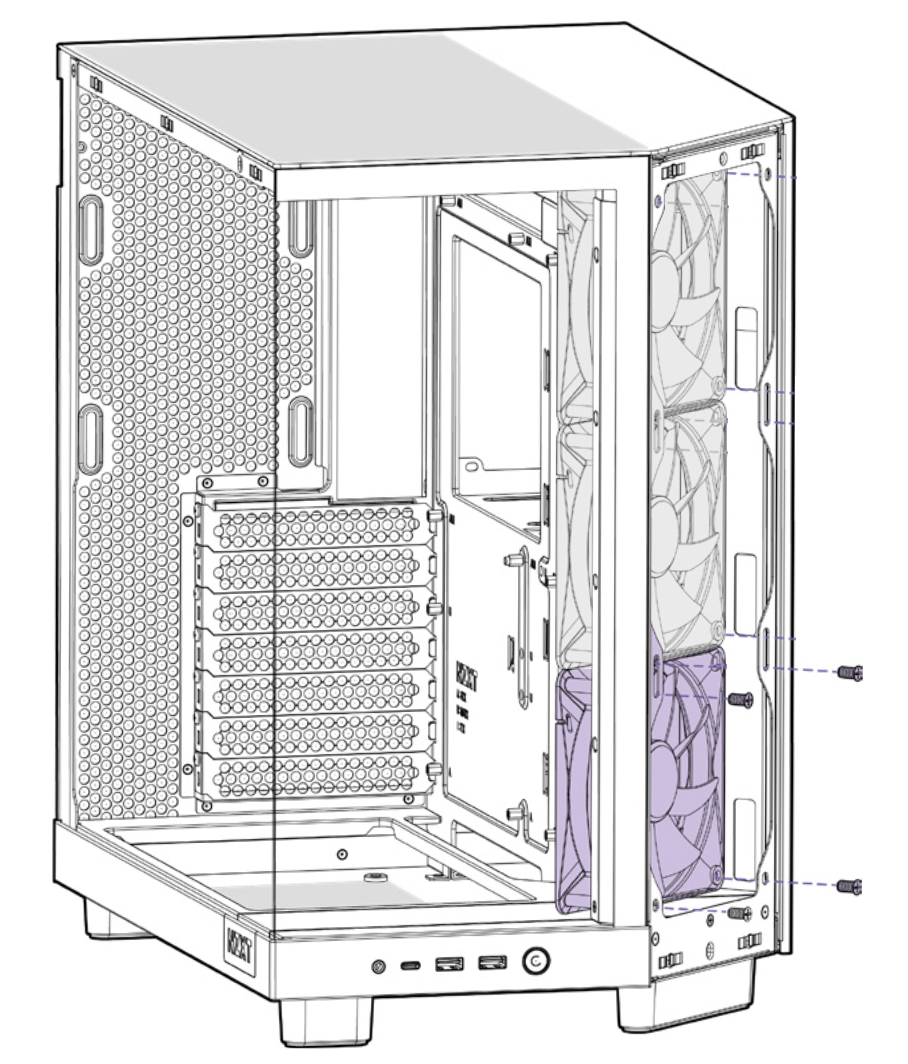

O ventilador inferior na frente será fixado com quatro (4) parafusos auto-roscantes.  Recomenda-se removê-los usando sua chave de fenda Phillips #1 para evitar desgastar a cabeça do parafuso.

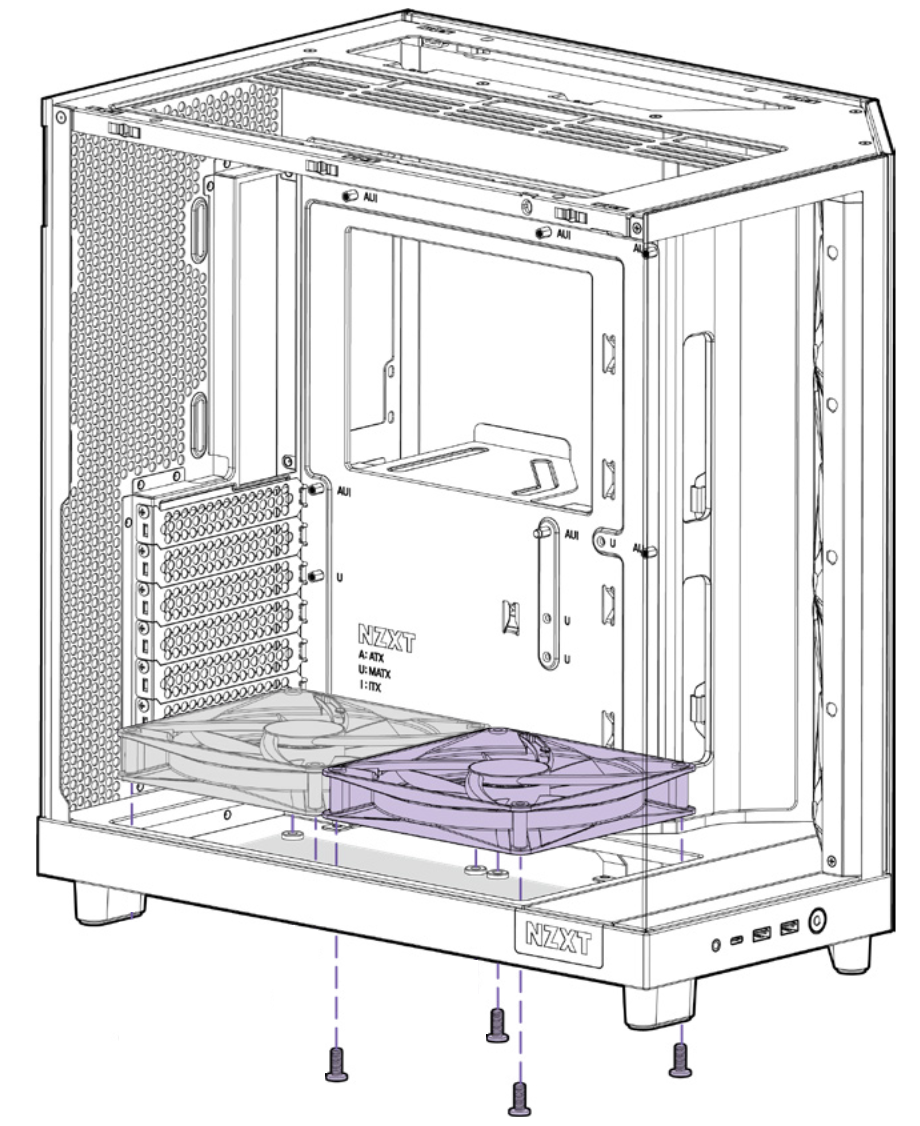

Se você adicionou um ventilador de 140 mm na parte inferior do gabinete, ele deve estar preso por quatro (4) parafusos auto-roscantes CB5.  Recomenda-se removê-los usando sua chave de fenda Phillips #1, assim como com o ventilador frontal, para evitar desgastar a cabeça do parafuso.

Removendo o painel de destaque

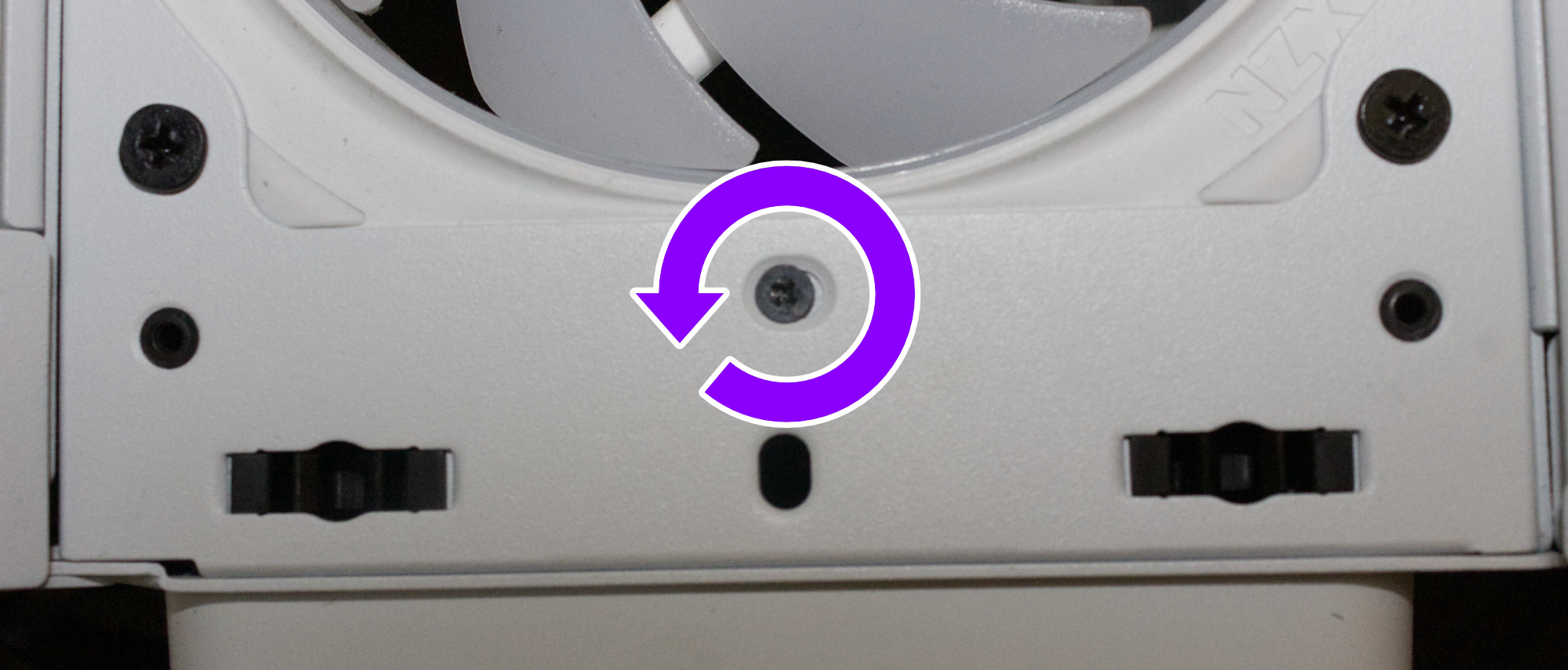

Após remover o ventilador frontal, você precisará remover o painel de destaque para acessar o módulo Front I/O durante a etapa de remoção.  Para remover o painel de destaque, remova o parafuso localizado abaixo do slot do ventilador frontal.

Com o parafuso removido, o painel deslizará livremente para fora e poderá ser removido.

Removendo o pé do gabinete

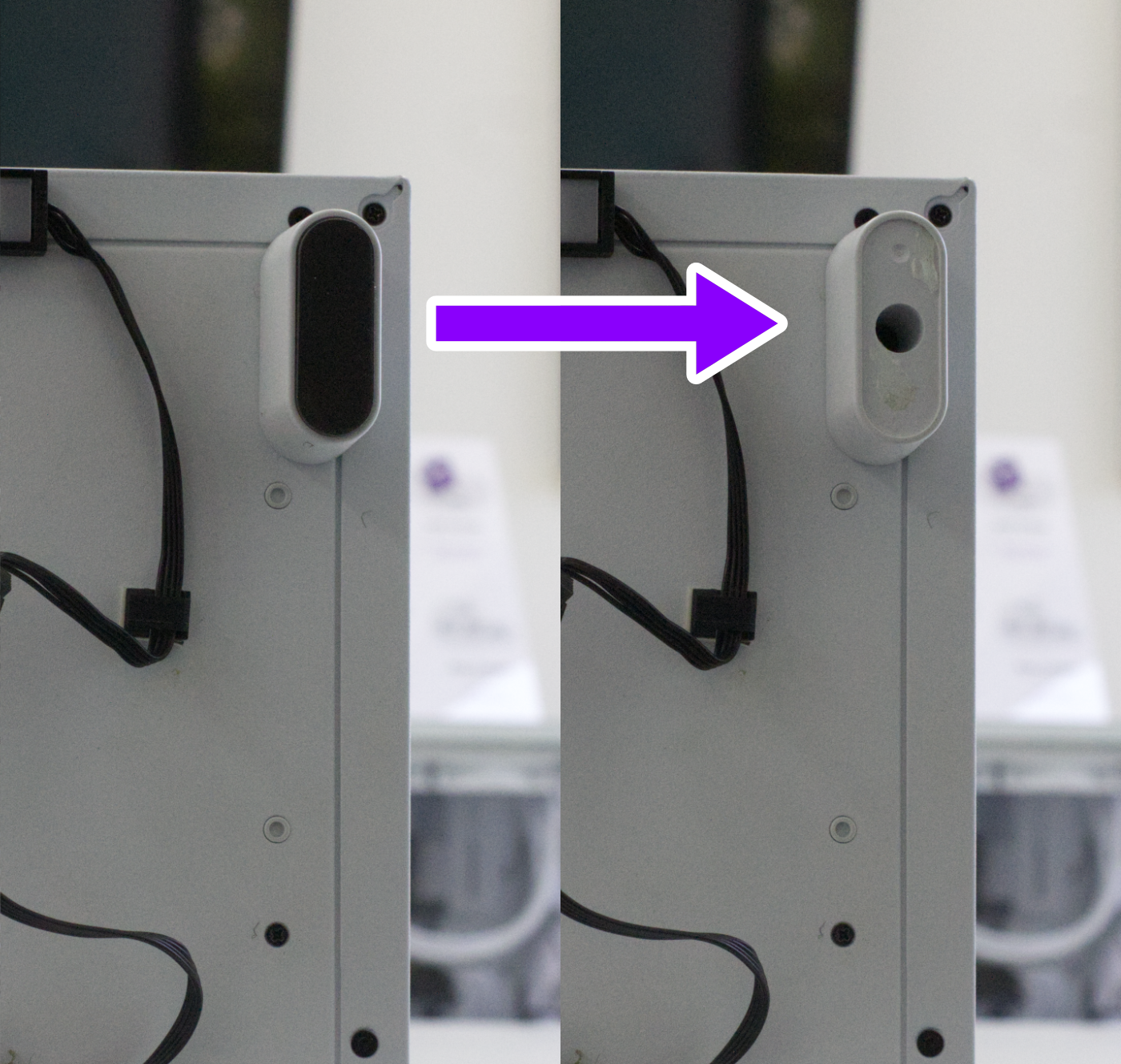

A última etapa é remover o pé do gabinete, que cobre um dos dois parafusos do Módulo Front I/O.  Usando sua chave de fenda fina de cabeça chata ou uma lâmina de barbear, levante o pé de borracha e depois lentamente descole o pé do gabinete.

O pé pode deixar algum resíduo adesivo após a remoção.

Com o pé de borracha removido, use sua chave de fenda Phillips #1 para remover o parafuso do centro do suporte do pé e remova o suporte do pé do gabinete.

Removendo o Módulo Front I/O

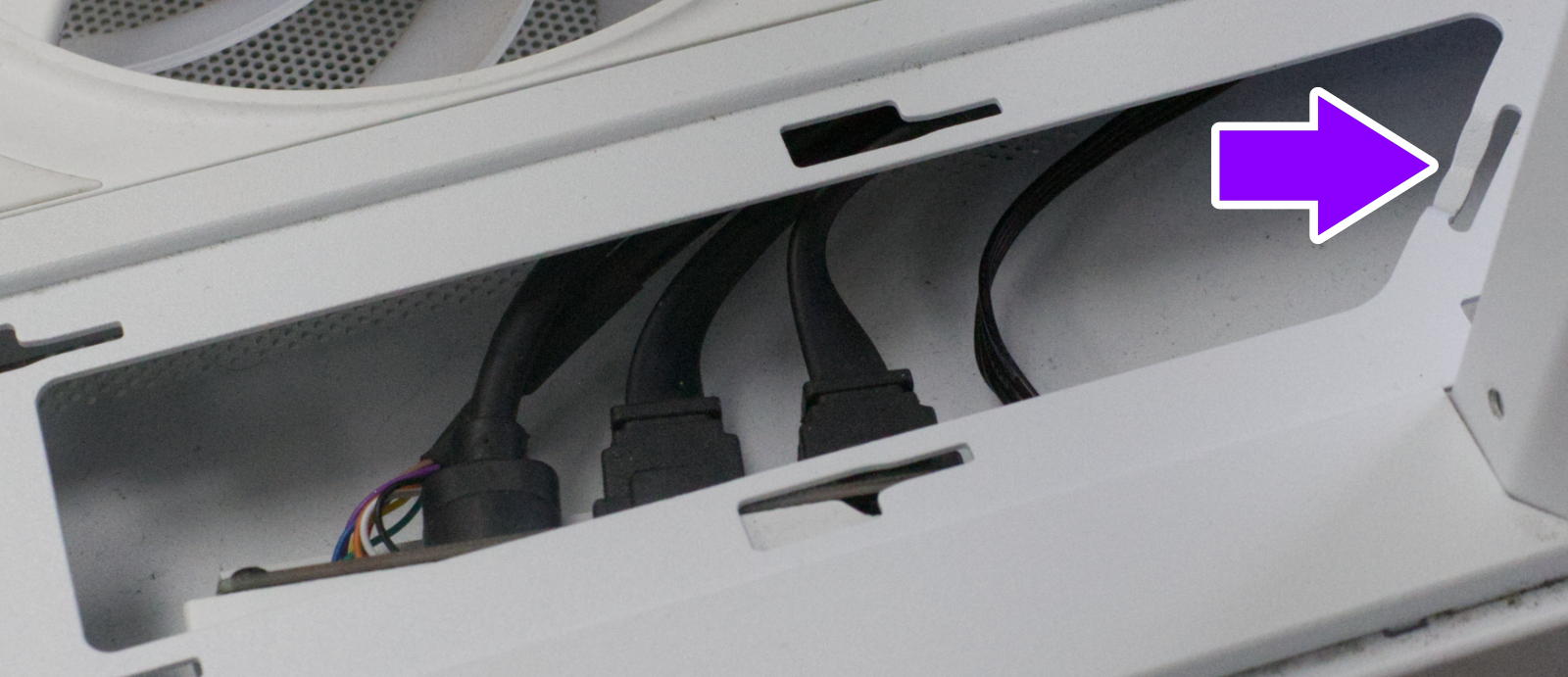

Antes de remover o Módulo Front I/O, corte a abraçadeira que prende os cabos do Front I/O ao gabinete.

A seta acima aponta para a localização da abraçadeira, não corte o metal do gabinete.

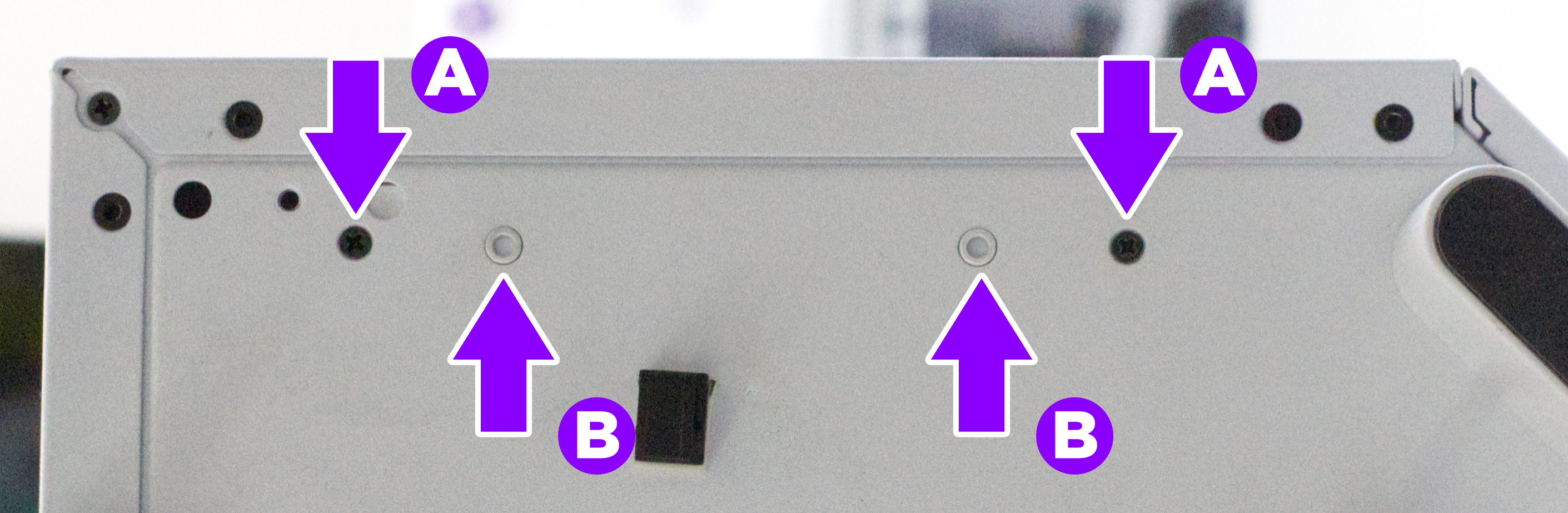

Para remover o módulo Front I/O, use sua chave de fenda Phillips #0 para remover os dois parafusos (A) e então pressione os dois pinos de retenção (B) para liberar o módulo.

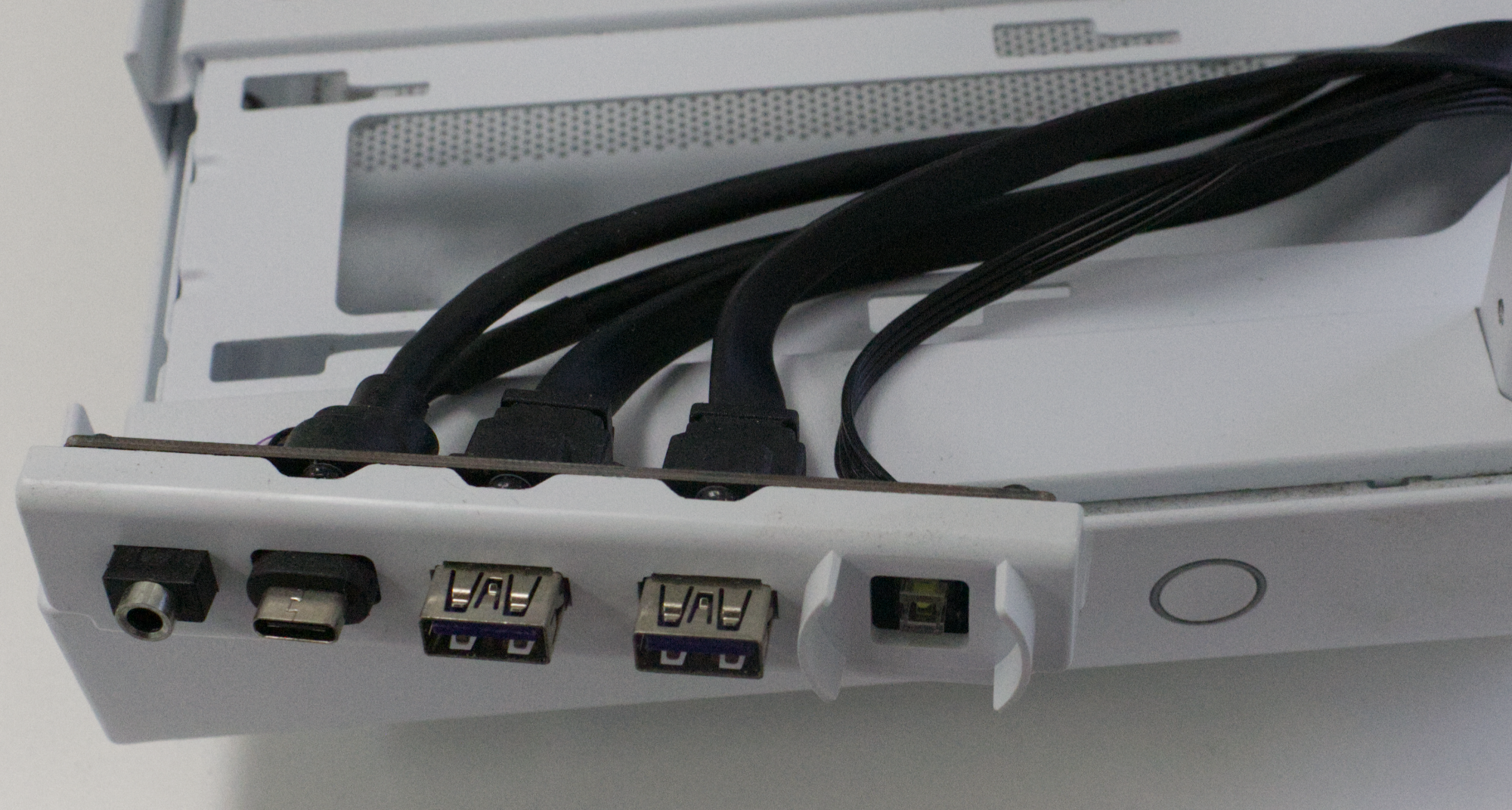

Com o módulo liberado, use os cabos para puxar o módulo para longe da frente do gabinete e para fora do recorte anteriormente coberto pelo Painel de Destaque.

Para instalar o novo módulo Front I/O, siga estas instruções na ordem inversa.
